E21105 - Capteur optique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur optique à fibre optique
Marque	IFM
Modèle	E21105
Catégorie	Capteur optique
Type de fibre	Fibre optique plastique
Longueur de fibre	À couper selon besoin
Diamètre extérieur	< 2,3 mm
Adaptateur fourni	Oui, pour fibres < 2,3 mm
Fixation	Attache en nylon pour câble
Amplificateur compatible	OBF (amplificateur pour fibre optique)
Plage de température	0 à 50 °C
Indice de protection	IP20
Matériau du boîtier	Plastique
Fonctions principales	Détection optique sans contact
Entretien	Nettoyer les faces optiques avec un chiffon doux
Sécurité	Ne pas regarder directement le faisceau lumineux
Réparabilité	Pièces non disponibles, remplacer l'ensemble
Alimentation	Via amplificateur (non fourni)
Poids estimé	20 g
Dimensions estimées	50 x 10 x 10 mm

FOIRE AUX QUESTIONS - E21105 IFM

Comment couper la fibre optique à la bonne longueur ?

Utilisez le cutter intégré au capteur. Chaque trou du cutter ne doit être utilisé qu'une seule fois pour garantir une coupe nette. Coupez la fibre à la longueur souhaitée.

Comment monter la fibre optique sur l'amplificateur ?

Consultez la notice de montage de l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre est inférieur à 2,3 mm, insérez d'abord l'adaptateur fourni (A).

Peut-on utiliser n'importe quel amplificateur avec ce capteur ?

Non, ce capteur est conçu pour être utilisé avec l'amplificateur pour fibre optique OBF de la même marque. L'utilisation d'un autre amplificateur peut endommager le capteur.

Comment fixer la fibre optique ?

Fixez la fibre optique à l'aide d'une attache en nylon pour câble. Assurez-vous que la fibre est bien maintenue sans être écrasée.

Quelle est la longueur maximale de fibre optique ?

La longueur maximale dépend de l'amplificateur utilisé. En général, elle peut atteindre plusieurs mètres. Reportez-vous à la notice de l'amplificateur OBF.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez que la fibre optique est correctement coupée et montée. Nettoyez les faces optiques avec un chiffon doux. Assurez-vous que l'amplificateur est correctement réglé.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour nettoyer les faces optiques. Évitez les solvants ou produits abrasifs qui pourraient endommager la fibre.

Est-ce que le capteur est résistant à l'eau ?

Non, l'indice de protection IP20 indique qu'il n'est pas étanche. Évitez l'humidité et les projections d'eau.

Où puis-je trouver la notice d'utilisation complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou auprès du fabricant IFM.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'état de la fibre. Si le problème persiste, contactez le service après-vente IFM. Le capteur n'est pas réparable, il doit être remplacé.

MODE D'EMPLOI E21105 IFM

Couper la fibre optique à la longueur souhaitée. N'utiliser chaque trou du cutter qu'une seule fois!

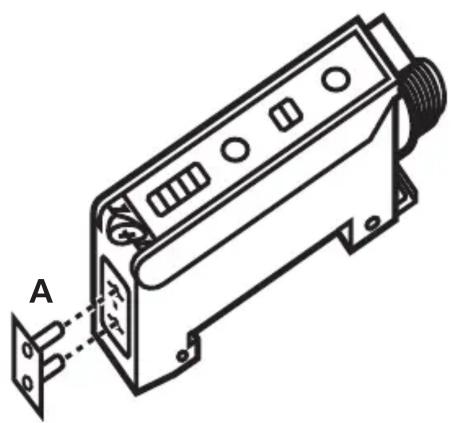

Montage de la fibre optique: voir la notice de montage pour l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre optique est < 2,3mm, l'adaptateur livré (A) doit être inséré d'abord.

Fixez la fibre optique avec une attache en nylon pour câble.
