MODE D'EMPLOI QHA300 IFM

Notice de mise en service

moneolappliance

QHA300

à partir de la version V1.17

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Autres documents 3

2 Consignes de sécurité. 4

3 Usage prévu 5
4 Fonctionnement 6
5 Montage 7

6 Raccordement electrique 8

6.1 Mise à la terre du boîtier 8
6.2 Raccorder la tension d'alimentation 8
6.3 Schema de branchement 9

7 Elements de service et d'indication 10

7.1 États LED 10

8 Mise en service 11

8.3.1 Personnaliser le nom d'hote 12
8.3.2 Ajuster I'adresse IP - Interface Ethernet 2. 13
8.3.3 La mise en service est terminée 13

8.4 Appeler Appliance Management System (AMS) (système de gestion des appareils) 13

8.4.1 Conditions. 14
8.4.2 Première connexion via le navigateur 14

8.5 Ouvrir mono 14

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Autres documents

• Manuel utiliseur moneolappliance

Les documents peuvent être télécharges sur: www.ifm.com/fr

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des cables contre l'endommagement.
- Stocker le produit dans son emballage d'origine.

3 Usage prévu

Matériel IT pour le fonctionnement de moneo ; avec système de gestion pour la maintenance de l'appliance

4 Fonctionnement

L'Appliance Management System (AMS) permet à l'utilisateur d'effectuer des tâches d'entretien de base pour moneo|appliance, telles que

• la définition de la configuration du réseau et des noms d'hôtes
• la fixation de la date et de l'heure
• le redémarrage ou l'arrêt de moneolappliance
• la surveillance et le redémarrage des services
• l'installation des mises à jour de logiciels
• l'affichage des coordonnées de l'assistance technique
• la configuration de l'accès à l'assistance à distance
• la lecture des fichiers de journalisation
  Protection des données

moneolappliance est utilisé pour faire fonctionner les logiciels suivants :

• moneolconfigure pour le paramétrage des appareils raccordés
• moneo|RTM pour la surveillance des données de process

pour le fonctionnement des produits moneo; les licences requises sont à commander séparément

5 Montage

Mettre l'installation hors tension avant le montage.

Fixer l'appareil sur un rail DIN à l'aide de la fixation située à l'arrière.
Pour le démontage, tirer le verrou de maintainien vers le bas à l'aide d'un tournevis.

L'appareil est concu pour un refroidissement par convection.

Ne pas gérer la circulation d'air.

Respecter les conditions environnantes de l'appareil indiquées dans la fiche technique. Plus d'informations sur: www.ifm.com

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

6.1 Mise à la terre du boîtier

L'appareil est livre avec un connecteur COMBICON pour une entrée de tension externe de 10 - 36 VDC

L'appareil offre un bon blindage EMI et un point de mise à la terre stable sur le boitier.

Utiliser un cable de mise à la terre pour raccorder la masse du boitier à la terre.

6.2 Raccorder la tension d'alimentation

L'appareil est concu pour etre alimente par une alimentation homologue ou une source de courant continu. L'adaptateur est concu pour 10 - 36 VDC et 7,7 - 1,31 A, ainsi que pour une temperature maximale de 70^ (158 F).

Avant de raccorder l'appareil, il faut s'assurer des points suivants :

1. Le bornier de raccordement convient pour 12 - 24 AWG (12A) et un couple de serrage de 7 Ib-in. Seuls des conduites en cuivre doivent etre utilisés.
2. La température nominale des cables d'entrée doit être supérieure à 95^ (203 °F).

Raccorder les cables de la maniere suivante :

Introduire les fils positifs et négatifs dans les contacts L+ und L- sur le bornier de raccordement.
Serrer les vis des presse-etoupes afin d'eviter que les fils ne se detachent.

Broche Signal Description Disposition des broches
1	L+	10 - 36 VDC
2	L-		1 2

6.3 Schéma de branchement

Raccorder l'appareil comme suit :

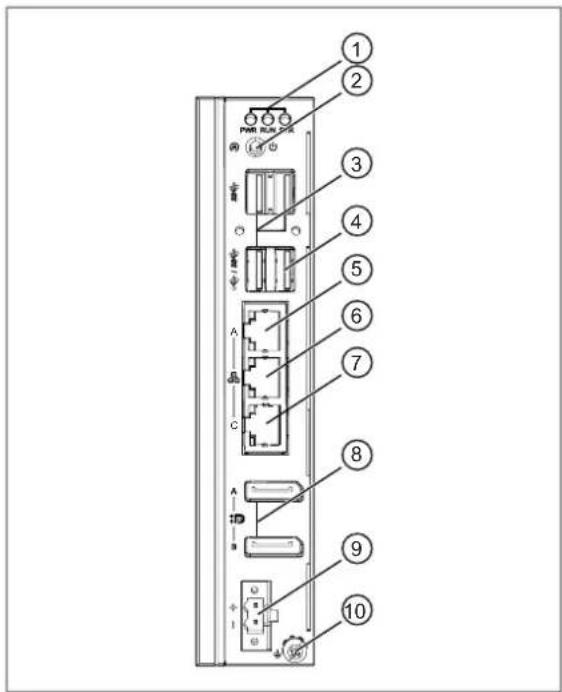

1:LEDd'etat
2:Interrupteur
3:3xUSB3.0
4:1xUSB2.0
5: Interface Ethernet A
6:Interface Ethernet B
7:Interface Ethernet C
8:2x port d'écran
9: Alimentation en tension
10:Mise à la terre

Pour les configurations spéciales, observer les indications de la notice d'utilisation de l'appareil.

L'appareil dispose de ports DI / DO et COM qui sont hors fonction et ne doivent pas etre utilisés.

7 Eléments de service et d'indication

7.1 États LED

Comportement des LED			Description Action
PWR BTR RUN		.
			La LED d'alimentation est allumée en vert.	L'appareil est raccordé à l'alimentation en tension et est opérationnel
			LED d'alimentation al-lumée en orange	L'appareil est raccordé à l'alimentation en tension et en mode d'attente
			La LED d'alimentation s'allume en vert, la LED de la batterie tampon s'allume en rouge	L'appareil est raccordé à l'alimentation en tension et est opérationnel ► Vérifier la batterie de sauvegarde.
			La LED d'alimentation s'allume en orange, la LED de la batterie de sauvegarde s'allume en rouge	L'appareil est raccordé à l'alimentation en tension et en mode d'attente ► Vérifier la batterie de sauvegarde.

*) La LED RUN est allumée en vert par défaut et n'a pas de fonction.

8 Mise en service

Après la mise sous tension, moneo|appliance fonctionne avec les réglages usine. Les LED indiquent l'etat de l'appareil et des interfaces.

8.1 Conditions

Les composants suivants sont nécessaires à la mise en service de moneo|appliance.

• Écran avec port d'écran
• Clavier avec connexion USB

8.2 Préparations

Raccorder l'écran au port d'écran.
Connecter le clavier au port USB.
Brancher la prise de courant.
Raccorder le cable de réseau.

1. Interface Ethernet A (désignation sur l'appareil) / ETH 1 (désignation AMS) - réseau capteurs
2. Interface Ethernet B (désignation sur l'appareil) / ETH 2 (désignation AMS) - réseau IT

moneo|appliance

Interface Ethernet	Inscription sur l'appa-reil	Description Adresse IP	standard	Masque de sous-ré-seau
ETH1 A Réseau capteurs	192.168.0.100 255.255	255.0
ETH2 B Réseau informatique DHCP DHCP
ETH3 C Interface service	192.168.82.247 255.255	255.0

Après la mise sous tension, moneol|appliance peut être mis en marche à l'aide de l'interrupteur situé à l'avant de l'appareil. S'assurer que tous les cables ont été connectés comme décrit.

Au cas où l'utilisation d'un écran et/ou d'un clavier ne serait pas possible, la configuration initiale peut être effectue directement via l'interface web AMS.

Réseau informatique avec serveur DHCP actif :

Connecter l'écran (si disponible) à moneo appliance ou vérifier le serveur DHCP.
Lire l'adresse IP attribuée au réseau informatique dans l'écran de connexion (configuration initiale avec écran) ou appeler l'entrée correspondante dans le serveur DHCP (sur la base de l'adresse MAC).
Accès à l'interface web AMS via l'URL suivante :

https:///ams

Effectuer la configuration initiale de moneo appliance.

Réseau informatique sans serveur DHCP actif :

Connecter le PC ou PC portable au réseau informatique (ETH2) de moneo appliance.
Configurer une adresse IP statique pour le PC/PC portable.

Plage d'adresses: 192.168.0.1...254 (sauf 192.168.0.100)

Masque de sous-reseau: 255.255.255.0

Acceder à l'interface web AMS via l'URL https://192.168.0.100/ams.
Effectuer la configuration initiale de moneo appliance.

8.3 Installation de moneo|appliance

L'installation initiale de moneolappliance se fait via le clavier et l'écran connectés.

Les différents éléments de menu de l'Appliance Management System (AMS) peuvent être sélectionnés à l'aide du clavier. Exemple : Le raccourci clavier [C] ouvre [C) Configure the system].

Demarrer moneolappliance.
Le texte « welcome to moneo appliance » apparait à l'écran.
Saisir les identifiants et confirmer avec [Enter].

Il n'y a pas de return visible sur l'écran pour la saisie. Par exemple,aucun*n'est affiché dans le champ de saisie. Le champ à l'écran reste vide malgré la saisie.

Nom d'utilisateur (user): administrator
Mot de passer: < Numéro de série du moneo|appliance >
Le numéro de série se trouve sur l'étiquette en bas de moneo|appliance.

Après une connexion réussie,le [Simple keyboard configuration menu] apparait.

Sélectionner la configuration de clavier appropriée et confirmer avec [Ok].
- Valider la modification avec [Ok].
Une invite à modifier le mot de passerappearait.
Changer le mot de passer lors de la première connexion.

Exigences relatives au mot de passer :

8 caractères minimum
- Doit inclure :

-Au moins une dette majuscule
-Au moins une dette minuscule
-Au moins un chiffre
-Au moins un caractère spécial

Il n'y a pas de return visible sur l'écran pour la saisie. Par exemple,aucun*n'est affiché dans le champ de saisie. Le champ à l'écran reste vide malgré la saisie.

Répéter le mot de passer et confirmer en cliquant sur [Ok].
Avec a nouveau mot de passage, se connecter à nouveau avec les nouvelles données de connexion.
Le [Main menu] de moneo|appliance apparait.

8.3.1 Personnelier le nom d'hote

Le nom d'hote par défaut de moneo|appliance est : moneo-appliance-XXXXXXXXX

Les 7 derniers chiffres du nom d'hote sont généres de manière aléatoire.

Le nom d'hote peut être personnalisé lors de la connexion initiale ou ultérieurement en suivant les étapes ci-dessous.

Ouvrir le [Main menu].
Selectionner [C) Configure the system].

[Configuration menu] s'ouvre.

Selectionner [H) Change the hostname].

[Host name change] s'ouvre.
Le champ [Specify the new hostname] affiche le nom d'hote actuel.

Changer le nom de l'hote en utilisant le clavier et selectionner [Ok].
Le nom de l'hote est sauvegarde et l'interface [Host name change] est fermée.
Selectionner [R) Return to the previous menu] pour revenir à l'interface du menu précédent.

8.3.2 Ajuster I'adresse IP - Interface Ethernet 2

Ouvrir le [Main menu].
Sélectionner [C) Configure the system].

[Configuration menu] s'ouvre.

Selectionner [N) Configure the network].
[Network configuration] s'ouvre.
Sélectionner [I] IT network (ETH 2)].
Selectionner [U) Use DHCP].
Appuyer sur [Enter] pour changer [yes] en [no].
Selectionner [I] Set the IP address].

[Network (ip)] s'ouvre.

Entrer la nouvelle adresse IP à l'aide du clavier et seLECTIONner [Ok].
[Network configuration] s'ouvre.

! Les réglages doivent maintainant être effectuels pour le masque de réseau, la passerelle et les serveurs DNS. Une fois que tous les réglages ont été effectuels, ils doivent être sauvégardés définitivement.

Sélectionner [S) Save the configuration].
Le message [The network configuration was successfully changed] apparait.
- Valider le message avec [Ok].
Selectionner [R) Return to the previous menu] plusieurs fois pour revenir au [Main menu].
Le système est configuré et accessible via une interface web.

8.3.3 La mise en service est terminée

Sélectionner [X) Exit].
[Main menu] est fermé.

Les systèmes suivants sont accessibles via un navigateur web :

• Appliance Management System: Appeler Appliance Management System (AMS) (système de gestion des appareils) ( 13)
  ·moneo:Ouvrin moneo ( 14)

8.4 Appeler Appliance Management System (AMS) (système de gestion des appareils)

8.4.1 Conditions

Appareil (par exemple, un PC) pour la connexion à moneolappliance. Cet apparéil doit être connecté au même réseau que l'interface Ethernet (ETH 2) de moneolappliance.

Pour acceder à l'Appliance Management System, un navigateur web adapté doit être installé sur l'ordinateur.

Documentation du numero de série situé en bas du boitier (étiquette du produit) Conditions

L'un des navigateurs suivants est recommandé :

• Google Chrome
• Mozilla Firefox

8.4.2 Première connexion via le navigateur

Appeler l'URL de l'Appliance Management System dans le navigateur. http:///ams

Des informations generales sur I'etat sont affichees.
Un averissement relatif au certificat apparait dans le navigateur (cause : certificat auto-signé). Ce message est sans risque.

Confirmer l'avertissement relatif au certificat.

Il est possible d'installer son propre certificat via l'AMS.

▶ Cliquer sur le symbole .
Se connecter en tant qu'administrateur avec les informations de connexion assignées dans la console AMS.

Si l'utiliseur ne s'est pas connecté à la console AMS, utiliser les données de connexion suivantes :

Nom d'utilisateur (user): administrator Mot de passer: < Numéro de série du moneo|appliance >

• Entrer les identifiants et confirmer avec [Login].
  Une invite à modifier le mot de passerappearait.
  Changer le mot de passer selon les exigences ci-dessous.
  L'Appliance Management System apparait avec toutes ses fonctionnalités.

Exigences relatives au mot de passer :

8 caractères minimum
- Doit inclure :

-Au moins une dette majuscule
-Au moins une dette minuscule
-Au moins un chiffre
-Au moins un caractère spécial

8.5 Ouvrir moneo

Appeler moneo dans le navigateur. https://
L'assistant: L'assistant d'activation de licence apparait.

Pour plus d'informations sur l'activation de licence, veuillez vous reférer à la notice d'installation moneo.
