DS-55320 - Pointeur sans fil Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur HDMI sans fil
Marque	Digitus
Modèle	DS-55320
Résolution maximale	Full HD 1080p (1920x1080 à 60 Hz)
Portée	Jusqu'à 50 m en plein air
Connectivité	1 x entrée HDMI (type A), 1 x Micro USB (alimentation)
Technologie sans fil	IEEE 802.11ac, 5 GHz, 2T2R MIMO
Latence	Environ 120 ms
Sécurité	WPA2-PSK, cryptage AES 128 bits, HDCP 1.3
Systèmes d'exploitation pris en charge	Windows, macOS
Alimentation	5 V DC / 0,5 A (via port HDMI ou câble micro-USB fourni)
Consommation électrique	Environ 2,5 W
Dimensions (L x l x H)	83 x 32 x 13 mm
Poids	27,1 g
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 à 80 % HR
Contenu du colis	1 x émetteur, 1 x câble Micro USB (80 cm), 1 x rallonge HDMI (15 cm), 1 x guide d'installation rapide
Fonctions principales	Plug & Play, commutation multi-utilisateurs jusqu'à 16 émetteurs, diffusion sans fil, sélection automatique des canaux
Méthode d'appairage	Appairage en usine ; réappairage manuel via bouton (appui long 5 s)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon non pelucheux ; éviter poussière, humidité et solvants
Sécurité	Ne pas ouvrir le boîtier ; éviter l'exposition à la pluie ; déconnecter en cas d'orage ; utilisation en intérieur uniquement
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de panne, retourner au distributeur
Informations générales	Fabriqué par Assmann Electronic GmbH ; déclaration de conformité incluse dans la livraison

FOIRE AUX QUESTIONS - DS-55320 Digitus

Comment appairer l'émetteur DS-55320 avec un récepteur DS-55319 ?

Assurez-vous qu'aucun autre émetteur n'est connecté. Branchez le récepteur à l'écran via HDMI et micro-USB, puis connectez l'émetteur au PC via micro-USB et HDMI. La LED clignote en rouge ; appuyez sur le bouton de l'émetteur pendant 5 secondes jusqu'à clignotement rapide rouge. Attendez environ 15 secondes : la LED devient bleu fixe et un message 'appairage réussi' s'affiche.

Quelle est la portée maximale de l'émetteur sans fil ?

La portée est d'environ 50 mètres en plein air (ligne de vue directe). À l'intérieur, la portée peut être réduite en fonction des obstacles.

Ai-je besoin d'un logiciel pour utiliser l'émetteur DS-55320 ?

Non, l'émetteur fonctionne en Plug & Play : branchez-le sur le port HDMI de votre PC (et éventuellement sur le port micro-USB pour l'alimentation). Aucune installation de logiciel ou d'application n'est nécessaire.

Puis-je connecter plusieurs émetteurs DS-55320 à un seul récepteur ?

Oui, le système DS-55319 peut prendre en charge jusqu'à 16 émetteurs simultanément. Vous pouvez passer de l'un à l'autre en appuyant sur le bouton de l'émetteur souhaité.

Que faire si la LED de l'émetteur reste allumée en rouge ?

Si la LED reste rouge fixe, cela signifie que l'émetteur démarre ou est en mode de recherche. Si elle ne devient pas bleue après quelques secondes, vérifiez que l'émetteur est bien alimenté (via micro-USB si nécessaire) et que le récepteur est sous tension. Essayez de réinitialiser l'émetteur (appui long de 10 secondes).

L'émetteur DS-55320 prend-il en charge la résolution 4K ?

Non, la résolution maximale prise en charge est le Full HD 1080p (1920x1080 à 60 Hz). Les résolutions 4K ne sont pas supportées.

Comment réinitialiser l'émetteur aux paramètres d'usine ?

Maintenez le bouton de l'émetteur enfoncé pendant au moins 10 secondes. La LED clignote rapidement en rouge, puis l'émetteur redémarre. Cela efface tous les réglages et l'appairage.

Puis-je alimenter l'émetteur uniquement via le port HDMI de mon PC ?

Oui, si votre PC fournit 500 mA ou plus sur le port HDMI. Sinon, il est recommandé d'utiliser le câble micro-USB fourni pour une alimentation stable. Le voyant rouge indique que l'émetteur est sous tension.

Que faire si l'image est saccadée ou si la connexion est instable ?

Vérifiez que l'émetteur et le récepteur sont alimentés via micro-USB pour une puissance stable. Évitez les interférences Wi-Fi (canaux encombrés). Réduisez la distance ou supprimez les obstacles. Le système sélectionne automatiquement le meilleur canal, mais un environnement avec trop de réseaux 5 GHz peut perturber la connexion.

Où puis-je trouver la déclaration de conformité du produit ?

La déclaration de conformité est incluse dans la livraison. Si elle est manquante, vous pouvez en faire la demande par courrier postal à l'adresse suivante : Assmann Electronic GmbH, Auf dem Schuffel 3, 58513 Lüdenscheid, Allemagne.

MODE D'EMPLOI DS-55320 Digitus

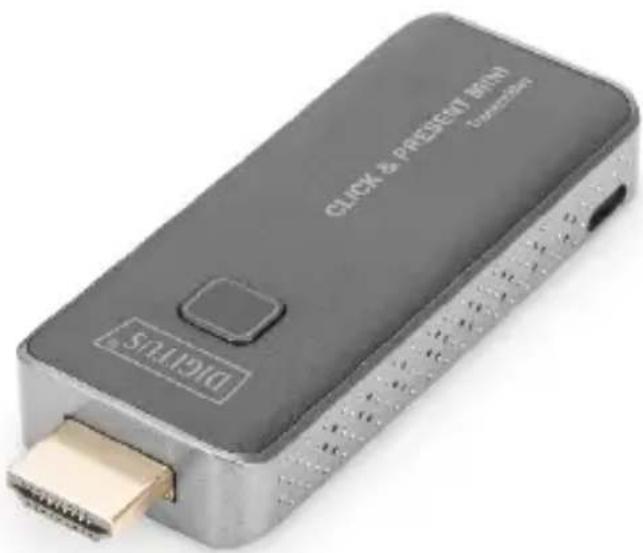

Émetteur HDMI Sans Fil (Émetteur supplémentaire pour DS-55319)

Guide d'installation rapide

DS-55320

Sommaire

1. Introduction 3
2. Fonctionnalités principales 3
3. Contenu de la livraison 4
4. Caracteristiques du produit 4
5. Caracteristiques du produit 5
6. Vue d'ensemble 7

6.1 Emetteur 7

1. Diffusion 8
   7.1 Diffusion à partir de l'émetteur 8
2. Appairage Emetteur / Recepteur 8

1. Introduction

Le système de presentation sans fil permet de transmettre des signaux video et audio HDMI® en Full HD jusqu'à 50 m dans l'axe de vision directe. La mise en service et l'utilisation sont très simples. Plug & Play - il suffit de brancher et de commencer. Le kit peut être étendu jusqu'à 16 unités de réception (au total) (DS-55320). Passez rapidement et facilement à l'émetteur souhaité en appuyant sur un bouton et partagez vos contenus. Vous pouvez également partager du contenu directement depuis votre apparéil mobile (smartphone/tablette) via le système d'exploitation de l' apparéil mobile, sans avoir besoin d'une application supplémentaire. Le transmetteur peut être alimenté par le port HDMI de votre PC (> 500 mA nécessaire). Pour un fonctionnement sur et stable, nous recommendons de toutes alimenter l'émetteur et le récepteur via le cable micro-USB. Grâce au design compact de l'émetteur et du récepteur, la mise en service est simple, rapide et personnalisable - la solution parfait pour les salles de réunion et de conférence.

2. Fonctionnalités principales

Transmission sans fil du signal HDMI jusqu'à 50 m (en plein air)
- Avec cet apparéil, vous pouvez étendre le système de presentation sans fil (DS-55319) jusqu'à 16 émetteurs.
- Passez rapidement et facilement à l'émetteur souhaité en appuyant sur un bouton afin de reproductive votre contenu
- Prise en charge de résolutions jusqu'au Full HD (1080p / 60 Hz)
- Utilisation et maniement facies grâce au Plug & Play - Branchez et commencez à travailler

• L'émetteur peut être alimenté par le port HDMI de votre PC (> 500 mA nécessaire). Pour un fonctionnement sur et stable, nous recommendons de plusieurs alimenter l'émetteur et le récepteur via le cable micro-USB.

3. Contenu de la livraison

• 1 x émetteur
• 1 x cable Micro USB (80 cm)
  1 x rallonge HDMI (15 cm)
  1xguide d'installation rapide

4. Caracteristiques du produit

Fonctionnalités	Description
Plug & Play	Il suffit de connecter l'émetteur aux ports HDMI du PC et de connecter le récepteur à l'écran, l'émetteur et le récepteur se connectent automatiquement
Installation facile	Le DS-55320 ne nécessite aucune installation de logiciel ou d'application, aucune configuration, aucune équipe informatique
Tout-en-un	Prise en charge des lecteurs Blu-ray / DVD, des lecteurs multimédias et de tous les apparciels dotés d'une connexion HDMI
Mode multi-utilisateurs	Jusqu'à 16 utilisateurs en même temps
Sélection automatique des canaux	L'émetteur HDMI Sans Fil sélectionne automatiquement le meilleur réseau
	Wi-Fi après la mise sous tension pour garantir un streaming fluide
Vitesse rapide grâce à la technologie 5G AC MIMO	L'Émetteur HDMI Sans Fil est équipé de la technologie rapide 802.11ac MIMO qui augmente les vitesses Wi-Fi en permettant à une paire de péripériques sans fil d'envoyer ou de receivevoir simultanément plusieurs flux de données
Haute qualité video 1080p60	Le DS-55320 prend en charge la résolution 1080p, ce qui signifie des images beaucoup plus claires, riches en détails et en texture par rapport à la résolution 720p
Haut niveau de sécurité	Pas d'inquiétude à avoir sur la sécurité des données, le SmartShare Mini prend en charge le cryptage AES 128 bits et le protocole d'authentication WPA2/WPA-PSK/WPA2-PSK pourprotéger les données HDCP est pris en charge pourprotéger le contenu

5. Caracteristiques du produit

Caracteristiques
Résolutions video	1920 x 1080 (1080p60/50/30/25/24, 1080i60/50)
	1280 x 720 (720p60/50)
	720 x 576 (576p50)
	720 x 480 (480p60)
Sortie video	Jusqu'au Full HD, 1080p / 60 Hz
Audio	Stéréo, qualité 16 bits / 48 KHz
Canal sans fil	IEEE 802.11ac, 5 GHz, 2T2R
Latence	Environ 120 ms
Version HDMI	HDMI 1.4 avec HDCP 1.3
Protocole d'authentication	WPA2 (WPAS-PSK / WPA2-Enterprise)
Cryptage	AES 128 bits
Systèmes d'exploitation pris en charge	Windows, macOS
Portée	Environ 50 m en plein air
Émetteur
Interface	1 x entrée HDMI, 1 x Micro USB, 1 x bouton
LED	Rouge / bleu
Bouton de commutation	1 x
Alimentation	5 VCC / 0,5 A
Consommation électrique	Environ 2,5 W
Dimensions	83 x 32 x 13 mm
Poids	27,1 g
Plage de température
Fonctionnement	0 à 40 °C (32 à 104 °F)
Stockage	-10 à +60 °C (14 à 140 °F)
Humidité
Fonctionnement	10 à 80 % (humidité relative)
Stockage	5 à 90 % (humidité relative)

6. Vue d'ensemble

6.1 Émetteur

1. Entrée HDMI	Connectez les appareils sources, comme un ordinateur ou d'autres périphériques dotés d'une HDMI, elle permet également l'alimentation 5 V si les appareils sources disposent d'une sortie HDMI avec alimentation 5 V
2. Bouton	Appuyer brièvement : démarrage Appuyer longuement : au moins 10 secondes pour restaurer à l'etat d'usine
2. LED	Affichage des différents états
3. Micro USB	Pour l'alimentation

Remarque : si l'appareil source dispose d'une sortie HDMI avec alimentation 5 V / 0,5 A, il n'est pas nécessaire de connecter un cable USB pour l'alimentation.

Voyant LED de l'émetteur	Description
Voyant allumé en rouge	L'émetteur démarre
Voyant clignote en rouge	L'émetteur recherche le récepteur
Voyant clignote en bleu	En attente de connexion
Voyant allumé en bleu	Connecté et prét à l'emploi
Violet	Pas Entrée HDMI

7. Diffusion

7.1 Diffusion à partir de l'émetteur

1. Connectez l'émetteur HDMI au port HDMI du PC

Remarque: si les apparèils sources HDMI ont une sortie d'alimentation 5 V, il n'est pas nécessaire de connecter un cable USB pour l'alimentation, sinon, veuillez connecter l'émetteur au PC via un cable USB pour l'alimentation.

Pour un fonctionnement sur et stable, nous recommendons de toujours utiliser le cable Micro USB pour l'alimentation de TX et RX

1. Levoyant LED de I'émetteur devient rouge quand le dispositif démarre
2. LevoyantLEDclignote enbleu lorsquel'appareilestpréta diffuser
3. Cliquez sur le bouton pour commencer à diffuser, le voyant devient bleu fixe.

8. Appairage Émetteur / Récepteur

Le kit DS-55319 contient un récepteur et un émetteur qui sont appariés en usine. Normalement, il n'est pas nécessaire de les appairer à nouveau.

Toutefois, si vous achetez un émetteur supplémentaire (DS-55320) ou si vous souhaitez repeter l'appairage, vous devez suivre les instructions ci-dessous pour appairer le nouvel émetteur avec le récepteur:

1. assurez-vous que les émetteurs précédemment connectés sont éteints (débranchés) et ne sont pas connectés au récepteur.

2. connectez le récepteur à l'écran via le cable micro-USB/Wifi.
   Connectez ensuite le connecteur HDMI du récepteur à l'écran.

3. connectez d'abord l'émetteur au PC via le cable micro-USB.
   Connectez ensuite le connecteur HDMI au PC.
4. la LED clignote en rouge, puis appuyez sur le bouton jusqu'à 5 secondes, jusqu'à ce que la LED clignote rapidement en rouge, cela signifie que l'émetteur est en mode de réinitialisation d'usine.
5. attends environ 15 secondes, puis l'éclairage des touches de l'unité émettrice passé du rouge au bleu constant, et le message "appairage réussi" s'affiche sur l'écran de l'unité réceptrice.

Remarque :

Veuillez vous assurer qu'aucun autre émetteur n'est connecté au récepteur, lorsque vous appaïrez un nouvel émetteur, veuillez d'abord étèindre tous les autres émetteurs installés précédendum (débrancher le courant).

Plage de fréquences et puissance d'émission maximale

Norme Wi-Fi: Wi-Fi 5G 802.11b/g/n/ac

Canal:36,40

Fréquence centrale: 5180, 5200

Plage: 5170 5210MHz

Bande passante: 20 / 40MHz

Puissance de l'émetteur: 13 dBm max.

Version SW: TX: 2.3.9

Consignes de sécurité importantes

Veuillez lore attentivement les consignes de sécurité suivantes avant d'installer et d'utiliser le système :

1. Respectez toutes les mises en garde et les instructions fournies avec l'appareil
2. Ne pas exposer l'appareil à la pluie, l'humidité, de la vapeur ou des liquides.
3. Ne pas introduire d'objets dans l'appareil
4. Ne pas tentez de réparer l'appareil par vous-même ni d'ouvrir le boîtier. Risque de chocoléctrique!
5. Assurez une ventilation appropriée pour prévenir les risques de dommages par surchauffe.
6. Coupe l'alimentation et vérifie que l'environnement est sur avant dinstaller l'appareil
7. En cas d'orage, il existe un risque de foudroiement et de dégradation par surtension des équipements électriques connectés au secteur
8. Ne pas installer l'appareil pendant un orage
9. En cas d'orage, déconnectez l'appareil des apparéils électriques connectés au secteur
10. Utilisez cet apparéil uniquement à l'intérieur
11. En cas de panne, renvoyez l'appareil à votre distributeur pour réparation
12. La poussière, l'humidité, la vapeur et les détergents ou les solvants puissants peuvent endommager l'appareil
13. Déconnectez l'appareil de l'alimentation électrique et des autres apparèils pour le nettoyage
14. Nettoyez l'appareil avec un chiffon non pelucheux

Avtissement

Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI® sont des marques commerciales déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

ASSMANN Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schuffel 3

58513 Lüdenscheid, Allemagne
