Rydeen - Instrument de musique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Batterie acoustique complète
Marque	YAMAHA
Modèle	Rydeen
Composition	Grosse caisse, toms, tom basse, caisse claire, charleston, cymbales, pédale
Matériau des fûts	Bois (type non spécifié dans la notice, estimation : peuplier ou bouleau)
Peaux	Peaux synthétiques ou naturelles (selon modèle)
Diamètre grosse caisse	Environ 22 pouces (estimation)
Diamètre toms	12 et 13 pouces (estimation)
Diamètre tom basse	16 pouces (estimation)
Diamètre caisse claire	14 pouces (estimation)
Poids total	Environ 20-25 kg (estimation)
Dimensions (montée)	Environ 150 x 100 x 80 cm (estimation)
Alimentation	Aucune (instrument acoustique)
Fonctions principales	Montage réglable, tension des peaux, réglage de la hauteur et de l'angle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter l'humidité et les températures élevées
Sécurité	Vérifier la stabilité des pieds et le serrage des vis avant utilisation; ne pas exposer à la chaleur excessive
Pièces détachées	Disponibles auprès du revendeur Yamaha (peaux, cercles, boulons, etc.)
Réparabilité	Réparable par un technicien agréé ou avec pièces d'origine
Garantie	Garantie constructeur (selon conditions)

FOIRE AUX QUESTIONS - Rydeen YAMAHA

Comment monter la grosse caisse ?

Placez la peau ② et le cercle de serrage ③ sur le fût ④. Fixez avec les boulons, rondelles et tirants en serrant progressivement en croisé.

Comment régler la tension des peaux ?

Serrez d'abord tous les boulons de deux tours, puis serrez en croisé progressivement. Assurez-vous que l'espace entre le cercle et le fût est uniforme.

Comment installer les pieds de grosse caisse ?

Desserrez les boulons des pieds, tournez les pieds à la position souhaitée, puis resserrez les boulons. Utilisez les repères d'alignement pour l'angle.

Comment monter le tom sur la grosse caisse ?

Insérez l'attache de tom ⑫ dans la pince à tube ⑬ et serrez le boulon du bras de tom ⑭. Utilisez la pince à position pour mémoriser la hauteur.

Comment régler le pied de charleston ?

Dépliez l'embase, insérez les tringles de fixation. Fixez l'embrayage sur la cymbale supérieure, placez la cymbale inférieure sur le pied, puis serrez le boulon à ailettes.

Comment monter la caisse claire ?

Ouvrez la section du pied ①, placez la caisse claire sur les bras ③ et fermez progressivement avec l'écrou rotatif ⑤. Réglez l'angle avec l'écrou à ailettes ⑥.

Comment entretenir la batterie ?

Nettoyez avec un chiffon doux et sec. Évitez l'exposition prolongée au soleil, à la chaleur ou à l'humidité. Vérifiez régulièrement la tension des peaux.

Que faire si une peau est endommagée ?

Remplacez la peau par une neuve. Suivez la procédure de tension en croisé pour garantir un son homogène. Les peaux de rechange sont disponibles chez votre revendeur.

Comment régler la pédale de grosse caisse ?

Fixez les tiges de liaison ① au cadre. Installez la mailloche ③ dans la pince et serrez le boulon ④. Réglez la tension du ressort si nécessaire.

Quels réglages de base pour l'installation ?

Surélevez légèrement l'avant de la grosse caisse. Réglez la hauteur du siège pour que le genou soit plus bas que la cuisse. Placez la charleston 12-17 cm au-dessus de la caisse claire.

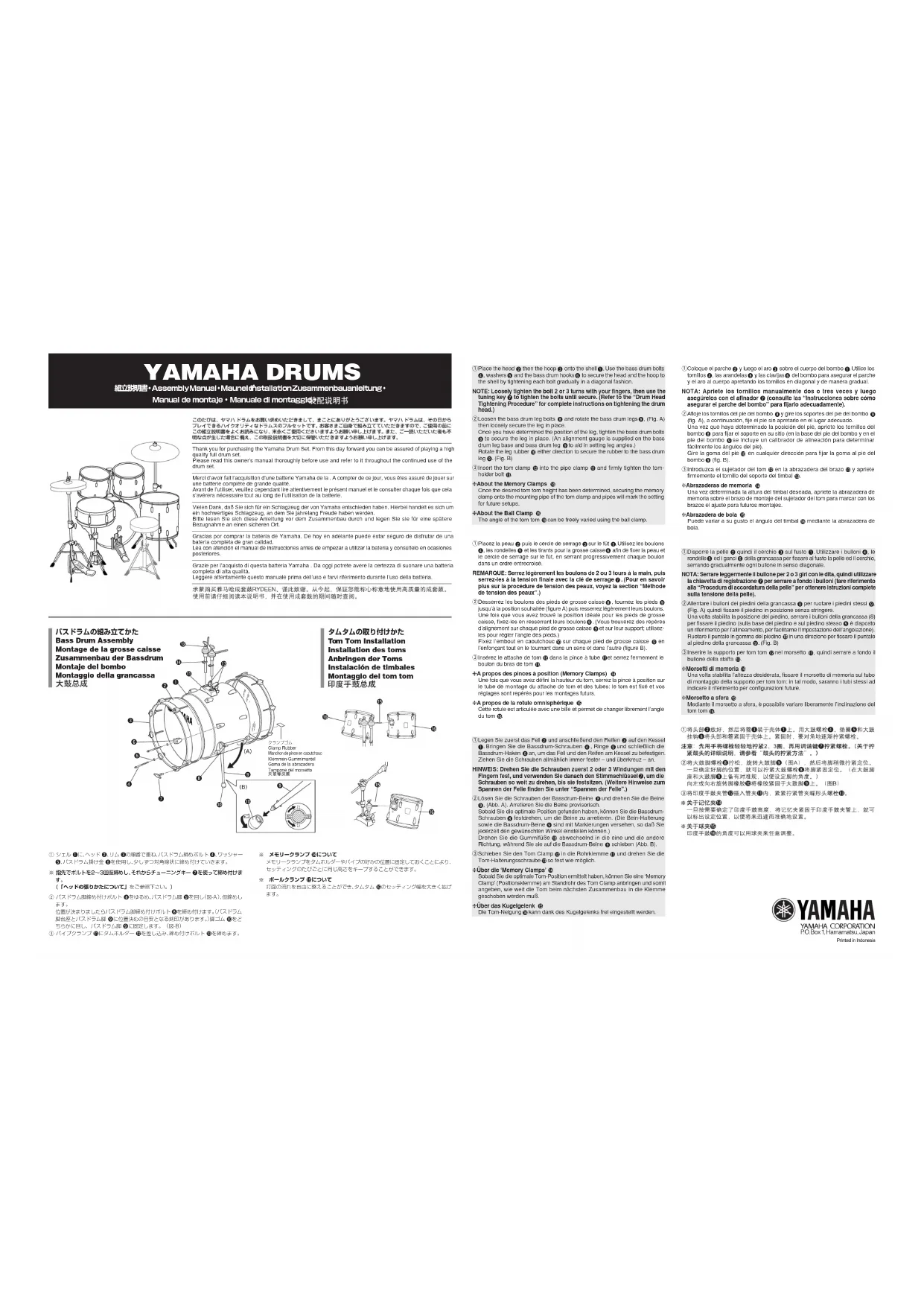

MODE D'EMPLOI Rydeen YAMAHA

Merci d'avoir fait l'acquisition d'une batterie Yamaha de la. A compter de ce jour, vous êtes assuré de jouer sur une batterie complète de grande qualité.

Avant de l'utiliser, veuillez cependant lire attentivement le présent manuel et le consulter chaque fois que cela s'avérera nécessaire tout au long de l'utilisation de la batterie.

Montage de la grosse caisse

① Placez la peau ② puis le cercle de serrage ③ sur le fût ④ Utilisez les boulons ⑤, les rondelles ⑥ et les tirants pour la grosse caisse ⑦ afin de fixer la peau et le cercle de serrage sur le fût, en serrant progressivement chaque boulon dans un ordre entrecroisé.

REMARQUE: Serrez légèrement les boulons de 2 ou 3 tours à la main, puis serrez-les à la tension finale avec la clé de serrage ⑦. (Pour en savoir plus sur la procédure de tension des peaux, voyez la section "Méthode de tension des peaux".)

②Desserrez les boulons des pieds de grosse caisse ③, tournez les pieds ④ jusqu'à la position souhaitée (figure A) puis resserrez légèrement leurs boulons. Une fois que vous avez trouvé la position idéale pour les pieds de grosse caisse, fixez-les en resserrant leurs boulons ⑤. (Vous trouverez des repères d'alignement sur chaque pied de grosse caisse ⑥ et sur leur support; utilisez-les pour régler l'angle des pieds.)

Fixez l'embout en caoutchouc 16 sur chaque pied de grosse caisse 9 en l'enfonçant tout en le tournant dans un sens et dans l'autre (figure B).

③Insérez le attache de tom ⑫ dans la pince à tube ⑬ et serrez fermement le boulon du bras de tom ⑭

* A propos des pinces à position (Memory Clamps) 14

Une fois que vous avez défini la hauteur du tom, serrez la pince à position sur le tube de montage du attache de tom et des tubes: le tom est fixé et vos réglages sont repérés pour les montages futurs.

* A propos de la rotule omnisphérique 15

Cette rotule est articulée avec une bille et permet de changer librement l'angle du tom 18.

Montage du tom basse

① Comme vous l'avez déjà fait pour la grosse caisse, placez la peau ② puis le cercle de serrage ③ sur le fût du tom ④, fixez les rondelles ⑤ et les boulons ⑥ du tom basse et serrez ces derniers. Utilisez uniquement la clé de serrage ⑦ et serrez progressivement chaque boulon dans un ordre entrecroisé. (Pour en savoir plus sur la procédure de tension des peaux, voyez la section "Méthode de tension des peaux".)

② Installez les pieds du tom basse ⑦. Pour que le tom basse soit bien stable, veillez à ce que les extrémités des pieds s'étendent vers l'extérieur à angle droit par rapport au fût.

Montage de la caisse claire

① Ouvrir la section du pied ① et placer fermement les pieds grâce au boulon à ailettes ② du pied.

② Lever la section des bras ③ et les ouvrir.

③ Poser la caisse claire ④ sur la section des bras. Utiliser l'écrou rotatif ⑤ pour refermer pro-

gressivement la section des bras jusqu'à ce que la caisse claire soit fermement maintenue.

④ Utiliser l'écrou à ailettes ⑥ pour régler la caisse claire dans un angle de jeu confortable.

Montage du pied de charleston

① Après avoir déplié l'embase du pied ①, insérez les tringles de fixation de la pédale ②

(figure E) dans les orifices prévus à cet effet sur le socle du pied et fixez l'embase en

serrant, le boulon

② Retirez l'embrayage ⑤ du tube supérieur ④.

③ Fixez l'embrayage ⑤ sur la cymbale charleston supérieure ⑥. Serrez l'écrou ⑦ et le

boulon ⑧ de l'embrayage de chaque côté de la cymbale et serrez les contre-écrous ⑨ pour immobiliser la cymbale characton supérieure ② (figure 5).

pour immobiliser la cymbale charleston supérieure (figure 1). ④. Perez la cymbale charleston inférieure, sur le pied de charleston, puis installez

④ Posez la cymbale charleston inférieure sur le pied de charleston, puis installez l'ensemble embrayage sur la tige et fixez-le avec le boulon à ailettes.

ii: A propos des boulons de réglage des crampons ®

4.A propos des boutons de réglage des crampons Le pied de charleston est muni de crampons. La longueur de ces crampons peut être

ajustée au moyen des boulons de réglage Ⓜ des crampons (figure G).

≠A propos d'autres réglages

Avant d'installer un pied de charleston équipé de réglages de tension de ressort ou de position du pied, lien attentivement ses modes d'emploi.

position du pied, lisez attentivement son mode d'emploi.

Montage des pieds de cymbale

①Ouvrir la section du pied ① et la fixer à l'aide du boulon à ailettes ② de la section du pied.

②Insérer le montant supérieur ③ dans la section du pied ① et le fixer en place à l'aide du boulon à ailettes ④ du connecteur.

③Placer la cymbale ⑤ entre les feutres ⑥ et la fixer avec l'écrou à ailettes ⑦.

Montage de la pédale

①Semblable au montage du charleston. Fixer les tiges de liaison de la pédale ① au cadre de celle-ci. (Fig.D)

② Installez la mailloche ③ sur la pince ⑦ prévue à cet effet et fixez-la en serrant le boulon ④.

A propos du réglage des pics et des ressorts

La longueur des pics se règle à l'aide des boulons de réglage. L'écrou de réglage des ressorts sert à en ajuster la tension.

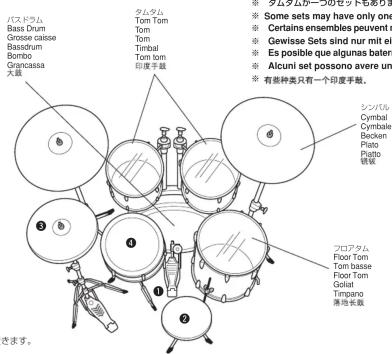

Réglages d'installation

Aufstellung

Colocación

Disposizione

设置

① Surélever légèrement la partie avant de la grosse caisse (environ1,25 cm ou 1/2 pouce).

② S'assurer que la pédale ① repose à plat sur le sol.

③ Régler la hauteur ② du siège du batteur de sorte que le genou se situe légèrement plus bas que le haut de la cuisse lorsque le pied du batteur repose sur la pédale.

④ La cymbale charleston ③ doit se trouver 12,5 à 17,5 cm (5 à 7 pouces) plus haut que le sommet de la caisse claire ④. Laisser 2,5 à 5 cm (1 à 2 pouces) d'espace entre les cymbales charleston supérieure et inférieure. De plus, pour obtenir un meilleur son, incliner légèrement la cymbale inférieure.

⑤ La hauteur du tom basse et celle de la caisse claire doivent être environ identiques. Laisser un espace approximatif de 30 cm (1 pied) entre les deux instruments.

Ces conseils correspondent à des réglages de base' pour l'installation d'une batterie.

※ Certains ensembles peuvent ne comporter qu'un seul tom.

Méthode de serrage des peaux

Méthode de tension des peaux

Serrez tout d'abord tous les boulons du cercle de serrage de deux tours. Serrez ensuite progressivement les boulons dans un ordre entrecroisé et en suivant la séquence indiquée dans l'illustration suivante. Pour obtenir une tension égale, utilisez l'astuce suivante: l'espace entre le cercle de serrage ① et le fût ② doit être identique sur toute la circonférence.

Spannen der Felle

Mise en place de nouvelles peaux

Rodage des nouvelles peaux

Pour des nouvelles peaux et des nouveaux fûts, il faut parfois une certaine période de rodage avant que la peau ne s'accommode au fût. Pour qu'un fût sonne au mieux de sa forme, il est vital de tendre la peau de manière égale. Vérifiez régulièrement la tension en appuyant fermement sur toute la surface de la peau pour repérer les points qui nécessitent d'être retendus.

Le fait de laisser dans une voiture pendant de longs moments, d'exposer directement au soleil ou d'exposer à de hautes températures risque d'endommager la feuille de protection d'enveloppement (feuille en chlorure de polyvinyle) ou de détruire les performances de la batterie. Ne pas laisser la batterie dans les lieux à haute température ou humidité élevée.
