Type de produit	Aspirateur sans sac
Marque	Haier
Modèle	ZW1200-251
Puissance nominale	1200 W
Type de filtration	Multi-étages avec filtre d'entrée et de sortie
Capacité du réservoir	Environ 2 L (transparent)
Longueur du câble	Environ 5 m (avec repère jaune et rouge)
Rayon d'action	Environ 8 m (flexible + tubes)
Niveau sonore	Environ 80 dB (estimation)
Poids	Environ 5 kg
Dimensions (L x l x h)	400 x 250 x 300 mm (estimation)
Accessoires fournis	Brosse sol (avec microfibre), suceur plat, brosse ronde, flexible, tubes d'extension
Réglage de la puissance	Par glissière sur le tube coudé (flux d'air)
Commande au pied	Marche/arrêt et enrouleur de câble
Fonction emballage	Non applicable
Entretien des filtres	Lavable à l'eau, sécher avant réutilisation
Nettoyage du réservoir	Vider et laver si nécessaire
Sécurité	Ne pas aspirer de liquides, ne pas utiliser sans filtre, protection contre les surchauffes (estimation)
Pièces de rechange	Filtres d'entrée et de sortie disponibles
Garantie	1 an pièces et main-d'œuvre, 3 ans pour le moteur

FOIRE AUX QUESTIONS - ZW1200-251 HAIER

Le moteur ne démarre pas, que faire ?

Vérifiez d'abord que la fiche est bien insérée dans la prise et que la prise est sous tension. Assurez-vous que l'interrupteur marche/arrêt est en position 'I'. Si le problème persiste, laissez refroidir l'appareil pendant 30 minutes (protection thermique).

L'aspirateur n'aspire plus ou la puissance diminue fortement.

Cela peut être dû à un blocage. Vérifiez le flexible, les tubes d'extension, la brosse et le réservoir de poussière. Nettoyez les filtres d'entrée et de sortie. Assurez-vous que le réservoir n'est pas plein et que les filtres sont correctement installés.

Comment nettoyer les filtres ?

Les filtres d'entrée et de sortie sont lavables à l'eau claire. Laissez-les sécher complètement avant de les remettre en place. Ne pas utiliser de détergents agressifs. Remplacez-les tous les 6 à 12 mois selon l'usage.

Le câble d'alimentation ne se rétracte pas complètement.

Débranchez l'aspirateur et tirez doucement sur le câble pour le sortir complètement, puis appuyez sur le bouton d'enroulement. Si le câble reste bloqué, répétez l'opération ou contactez le service après-vente.

Puis-je utiliser l'aspirateur pour aspirer de l'eau ou des liquides ?

Non. Cet aspirateur est conçu uniquement pour le nettoyage à sec. Aspirer des liquides endommagerait le moteur et annulerait la garantie.

Comment utiliser les différents accessoires ?

La brosse sol (avec microfibre) est pour les sols durs et tapis. Le suceur plat pour les coins et fentes. La brosse ronde pour les meubles, rideaux et surfaces délicates. Adaptez l'accessoire en l'enclenchant sur le tube ou le flexible.

Comment régler la puissance d'aspiration ?

Faites glisser le curseur de réglage sur le tube coudé. Plus la fente est ouverte, plus l'aspiration est faible. Adaptez la puissance selon la surface (tapis, sol dur, rideaux).

Le voyant de surchauffe s'allume, que faire ?

Débranchez l'aspirateur et laissez-le refroidir pendant au moins 30 minutes. Vérifiez qu'il n'y a pas d'obstruction. Si le problème persiste, contactez un service de réparation agréé.

Où puis-je trouver des pièces de rechange ?

Les filtres sont disponibles auprès du service client Haier ou des revendeurs agréés. Utilisez uniquement des pièces d'origine pour garantir la sécurité et les performances.

Comment entreposer l'aspirateur après usage ?

Rangez l'aspirateur debout avec le support de tube inséré dans les fentes prévues à l'arrière. Enroulez le câble à l'aide du bouton. Nettoyez le réservoir et les filtres si nécessaire avant un stockage prolongé.

MODE D'EMPLOI ZW1200-251 HAIER

MK 海尔ZW1200-251说明书(02版)(春菊)-A

Haier

海尔家用真空吸尘器

使用说明书

ZWI 200-251

目录
各部件名称	1
产品特点介绍	2
使用方法	3-5
清洁与环保	6
注意事项	7-9
故障种类及常见问题	10
装箱单 电气原理图
主要技术参数	11
保修说明	12-13

- 使用前请仔细阅读本说明书

- 请妥善保存，以备参阅

- 本产品只适合在中国大陆销售和使用

海尔集团

青岛冰乐成真家电服务有限公司

地址：青岛市海尔路1

电话：4006 999 999

邮编：26610

版次：02

专用号：0124300151

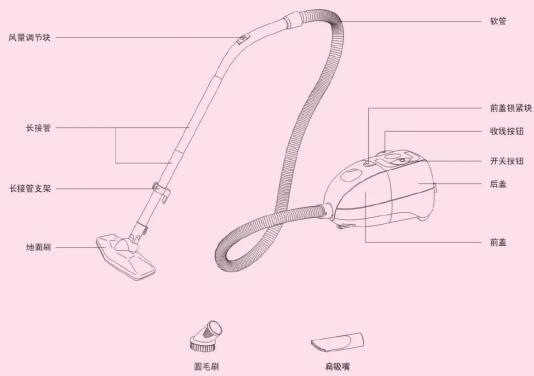

各部件名称

请按图组装

风量调节块 长接管 长接管支架 地面刷 软管 前盖锁紧块 收线按钮 开关按钮 后盖 前盖 面毛刷 扁极嘴

1

产品特点介绍

● 仿生造型，流线型设计，豪华外观，典雅大方

- 多重过滤，防止二次污染

采用多重过滤装置，不仅能将灰尘彻底吸净，而且能保证排出的风是干净的，避免造成二次污染

创新设计，擦吸地刷吸力强劲；多种吸头配置，一机多用多效合一的擦吸地刷在强力吸尘的同时通过超细纤维将地面污垢擦干净；人性化的弧形吸嘴设计能灵活伸到家俱下面等狭小空间，吸走灰尘。另外还配备有多种吸头，不仅能吸地毯、地板，还可吸墙壁、天花板、沙发、床面以及各种家用电器表面的灰尘，带来一尘不染的家居境界

- 脚踏式按键控制，方便使用 采用脚踏式按键控制，避免弯腰操作的不方便，只要用脚轻轻一踏，操作便可轻松进行

- 透明集尘腔 透明集尘腔，所吸灰尘一目了然。

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准我们的产品在不断更新，若有变更恕不另行通知

2

使用方法

软管与吸尘器连接

1. 将软管接头捏住，对准吸尘器进风口插入，顺时针转动直至其锁住为止。
   打开
2. 如果拆卸软管，先握住软管接头逆时针转动，然后向外拔出即可。

弯管与长接管连接

长接管与地面刷连接

连接时，将长接管管径较大的一端接到弯管上，然后相反用力加以转动以连接牢固。

连接时，将长接管管径较细的一端插入地面刷管内，然后相反用力加以转动以连接牢固。

-

使用方法

拉出电源线

开关

拉出电源线
电源线最长可拉出至黄色标记长度，严禁超过红色标记。
卷回电源线 使用完毕后，请从插座上拔下插头，并按下吸尘器后部的电源线收线按钮即可。

吸力控制

将插头插入电源插座后，按下开关按钮可控制吸尘器的启动与停止。

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none should exist in the GT. Hence, the OCR result is inconsistent with the Ground Truth.

The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none should exist in the GT. Hence, the OCR result is inconsistent with the Ground Truth.

The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none should exist in the GT. Hence, the OCR result is inconsistent with the Ground Truth.

The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none should exist in the GT. Hence, the OCR result is inconsistent with the Ground Truth.

The Ground Truth image displays a single, solid horizontal line. According to Rule 2 (UNDERSCORE & LINE RULES), this is a stylistic or background line, not a placeholder underscore. Therefore, the OCR result must ignore it and output nothing or only meaningful text. The provided OCR content is "____", which consists of four underscores. This is an incorrect interpretation of the line as a placeholder, violating the rule that stylistic lines must be ignored. The OCR has hallucinated placeholder underscores where none should exist in the GT. Hence, the OCR result is inconsistent with the Ground Truth.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

(No text)

m = 311

(No text)

存放时
将长接管支架插入吸尘器机体上插槽内。
行权及登记流程中需登录的申请流程行：
请勿听
清儿插槽中摊下长接筒
请从指福内报下长接官。
表一：按《中国证券业协会发布的规定办理

使用方法

扁吸嘴

圆毛刷

在角落及有缝隙的场合可使用扁吸嘴。

地毯吸尘

在沙发、窗帘或装饰面上吸尘时可使用圆毛刷。

软管堵塞的处理

在地毯吸尘时，请将超细纤维取下。

若有异物卡在软管中，可拔下软管，并将弯管的前端置于吸尘器的进风口内，让管内的空气反向流通，以吸出异物。

5

清洁与环保

本产品的前盖是透明的，当观察到里面的灰尘已满或感觉到吸尘器的吸力减弱时，请清理前盖里面的垃圾或将过滤网及过滤片进行清洁。

清除垃圾

注意：过滤网要安装到位，否则无法盖紧前盖，不能使用。

更换进风过滤片

进风过滤片 打开前盖后取下过滤片,即可更换或清洗进风过滤片。 出风网格锁紧块 按下出风网格锁紧块,取下出风网格锁可更换或清洗出风过滤片 清洗过滤网 清洗过滤片 过滤网很触或堵塞时,应适用清水进行彻底冲洗,除掉水分后烘干。 先将过滤片放在自来水中清洗然后用手指打过滤片(请勿延缓)除掉水分后烘干

环保
弃置产品时，请不要将其与一般生活垃圾堆放在一起：应将其交给官方指定的回收中心。

注意事项

本项目所有的内容均与安全有关，请用户务必遵守。

本项目中的注意事项只要是为了正确地使用本产品，注意事项中解释了危险、损害的程度大小及可能发生的事故。

1、使用产品之前，请仔细阅读本说明书，并妥善保管以备日后参考。
2、请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动中止。
3、请在拆除包装后检查产品是否有损伤，核对配件是否齐全
4、如果电源线发生损坏，请交由制造商或其指定的专业人员进行维修。
5、儿童及无行为能力的人请在监护人监督下使用本产品。

6、倘若发生故障，应立即拔掉电源插头，切勿持有缺陷的产品置于工作状态。7、本产品只能够在海尔授权的维修中心维修，在非授权维修中心维修时，易

引发其它不安全因素。

警告 未按使用说明书操作可能会有危险

注意 违章操作可能会损坏您的物品、财产，甚至会危害到您的人身安全

警告

注意事项

注意

注意检查插头、电源线必须完好无损，以免产生触电危险。

确保所接电源为安全接地电源，且当地电压与产品所标识的电压一致。

弃置产品时，建议您割断电源线。同时也建议您对任何可能产生任何危险的，尤其是对儿童产生危险的部件也采取同样的处理措施。

本产品仅限于家用。请勿在户外使用本产品。

请不要用吸尘器吸洗涤剂、煤油、汽油、油漆、污水等液体以免液体进入电机内造成电机故障。

使用吸尘器时，请不要吸入头发团、大纸团等易使吸入口或吸管、软管堵塞的物品，否则可能引起电机故障或外壳变形如果吸入造成堵塞，请及时停机拔下插头清理。

注意事项

注意

请不要让吸尘器太靠近热源及其它高温物体，以免塑料件变形，影响使用。

使用吸尘器时，请注意装好各过滤部件，请勿在缺少过滤部件时使用吸尘器。

请勿弯曲、踩踏、拉拽软管，吸尘器软管破裂、损坏后请勿继续使用。

请不要用吸尘器吸水泥、石膏粉、墙粉等微小颗粒，否则会引起吸尘器过滤部件堵塞。电

当您需要清洁或维修吸尘器以及不使用吸尘器时，请拔下电源插头。插拔电源线时，请捏住插头，不要拉扯电源线。

清洗吸尘器时，请使用含水或中性洗涤剂的湿抹布，不要用汽油、香蕉水等，否则会导致壳体龟裂或褪色。

故障种类及常见问题

在委托维修部门维修之前，请先检查以下各点

故障	可能的原因	处理方法
电机不转	检修电源插头是否牢固地插在插座上检修电源线路是否充电检修输云器电源开关是否打开	重新将接头或接入插座保证电源回路有电打开开关
碾力威罚	检修进油刷、取管和长悬管是否被堵塞检修过滤网是否累积滴发尘检修装置是否安装到位检修过滤网是否堵备	及时将堵套物除去滤波器更换过滤网将堵装置安装到位滤波器过滤网
电源线无法全部导入	检修电源线是否较在一起	将电源线防止2~3重,重新收线
电源线无法排出	电源线可能增加在一起	压下收线按钮,往复换电源线导入或瓦出
电源线自熄	卷线要惯性导入电源线	将电源线反复拉长存入4~5次,如引向后缩通道停止维修
前盖名不上	是否未来就过滤网或过滤网安装不到位请查查询	将过滤网安装到位课送维修记录维修

装箱单 电气原理图 主要技术参数

装箱单

注：标“※”放在机身附件槽内。

电器原理图

主要技术参数

保修说明

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好” “5”：指五项组合服务。

【A】安全测电服务：服务前为您安全测电并提醒讲解到位。

【6】讲解指导使用：指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗。

【C】产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源。

【D】一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务。

【E】现场清理服务：服务完毕将服务现场清理干净。

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4006999999进行投诉，经核实无误，您将获得100元监督奖金！

海尔，期待您的参与！

选购更多产品请登录海尔网上商城（www.ehaier.com 更便捷 更快速 更省钱）

该系列产品执行标准：

GB 4706.7-2004 《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》

QB 1562-1992《真空吸尘器》

保修说明

青岛海尔成套家电服务有限公司保修说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此说明书及有效购机发票为您提供下列服务：

● 本产品是经过严格的质量管理以及检验过程的产品。

- 将说明书妥善保管，作为您享受保修服务的凭据。

- 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。

如使用过程中机器出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持说明书及有效购机发票送修机器。 超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定收费。

注：本机器不得应用于经营性行业。

请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

海尔主要零部件保修年限：

主要零部件保修年限

1. 整机免费保修一年

2.吸尘器电机免费保修三年；3.下列情况，不属免费服务范围：

【A】不能出示保修证及发票；

【5】保修证及发票涂改，与产品编号不符；
【6】意外因素或使用不当造成损坏。

【D】未经我公司许可，自行修理造成的损坏；【E】超过三包有效期，经修复仍可继续使用。

【E】超过三色有效期，经修复仍可继续使用； 【F】单位、商店、学校、宾馆等场所使用的公用机的损坏

1. 单位、商店、学校、宾馆等场所使用的公用机保修三个月，主要零部件保修六个月。
