SN 23 - Lave-vaisselle SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	SIEMENS
Modèle	SN 23
Capacité	12 couverts
Alimentation électrique	220-230 V, 16 A
Pression d'eau	0,3 - 10 bar
Débit d'eau minimum	10 L/min
Consommation électrique (cycle normal)	1,6 kWh
Consommation d'eau (programme Super)	29 L
Programmes de lavage	Prélavage, Super, Normal
Matériau	Acier inoxydable
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids	50 kg
Adoucisseur d'eau	Oui, réglable par bande test
Type de détergent	Poudre ou liquide spécial lave-vaisselle
Sélection de programme	Sélecteur rotatif
Indicateur de déroulement	Oui, avec symboles
Entretien recommandé	Nettoyage régulier des filtres et bras d'aspersion
Pièces détachées	Réservoir à sel, bras d'aspersion, filtres
Service après-vente	Coordonnées sur la plaque signalétique

FOIRE AUX QUESTIONS - SN 23 SIEMENS

Comment régler l'adoucisseur d'eau ?

Utilisez la bande test fournie pour mesurer la dureté de l'eau. Réglez le doseur (figure 5/26) sur la position correspondante. Pour de l'eau dure, remplissez régulièrement le réservoir de sel régénérant.

Quel sel utiliser pour l'adoucisseur ?

Utilisez uniquement du sel régénérant spécial lave-vaisselle (petits ou gros grains). N'utilisez jamais de sel de table, de cuisine, marin, à bétail ou de déneigement.

Comment remplir le liquide de rinçage ?

Ouvrez le couvercle du réservoir (figure 4/24), versez le liquide jusqu'à ce que l'indicateur devienne complètement foncé. Refermez le couvercle. Le doseur est réglé en usine sur 3.

Que faire si la vaisselle n'est pas sèche ?

Vérifiez le niveau de liquide de rinçage. Si l'indicateur est clair, ajoutez du liquide. Augmentez le doseur (position supérieure) si des traces de calcaire subsistent.

Comment nettoyer les bras d'aspersion ?

Pour le bras inférieur, enlevez-le en tirant vers le haut et nettoyez-le sous l'eau courante. Pour le bras supérieur, dévissez-le. Assurez-vous que les gicleurs ne sont pas obstrués.

Que faire si l'appareil ne démarre pas ?

Vérifiez que l'interrupteur principal est enfoncé, que la porte est bien fermée, que le robinet d'eau est ouvert et que le programme est sélectionné. Contrôlez aussi le fusible (16 A).

Comment changer de programme en cours ?

Éteignez l'appareil avec l'interrupteur principal (figure 1/5), sélectionnez le nouveau programme, puis rallumez. Si le réservoir de détergent s'est ouvert, remplissez-le à nouveau.

Pourquoi y a-t-il des traces de calcaire sur la vaisselle ?

Cela peut être dû à un manque de liquide de rinçage ou de sel régénérant. Vérifiez les indicateurs et ajustez les doses. Assurez-vous que le bouchon du réservoir à sel est bien vissé.

Quels types de vaisselle ne pas mettre au lave-vaisselle ?

Évitez les couverts à manche en bois ou corne, les pièces collées, les plastiques fragiles à l'eau chaude, le cuivre, l'étain, l'aluminium et l'argent non protégé. Certains verres peuvent devenir opaques.

Comment installer l'appareil correctement ?

Placez l'appareil à niveau à l'aide des pieds réglables. Raccordez le tuyau d'évacuation au siphon et l'arrivée d'eau avec une pression entre 0,3 et 10 bar. Branchez sur une prise 220-230 V protégée par un fusible 16 A.

MODE D'EMPLOI SN 23 SIEMENS

Raccordement de l'appareil 24 Choix du programme 29 Familiarisation avec l'appareil 24 Mise en marche et arrêt de la machine 30 Adoucissement de l'eau 25 Fonctions particulières 30 Remplissage du liquide de rinceage 26 Retrait de la vaisselle 31 Mise en place de la vaisselle 27 Service Après-Vente 31 Remplissage du détergent 28 Pour remédier soi-même 28 aux petits dérangements 32 Remarques 33

Raccordement de l'appareil

L'appareil doit bien reposer au sol et être obligatoirement mis à niveau à l'aide de ses pieds régables.

Se référer au gabarit d'installation.

Eau résiduelle

Raccorder le tuyau d'évacuation sur le manchon d'évacuation du siphon de la conduite d'évacuation d'eau.

Eau propre

Raccordement selon les instructions de montage. La pression d'eau doit être de 0,3 bar au minimum et ne doit pas dépasser 10 bar. Si elle est supérieure, prévoir un réducteur de pression. Le débit d'eau doit être au moins de 10 litres par minute.

Un branchement d'eau froide est recommandé. Un branchement d'eau chaude raccourcit la durée du programme.

L'eau chaude ne doit pas dépasser C.

Le raccordement à un chauffe-eau sans pression n'est pas valable.

Branchement électrique

Ne brancher l'appareil que sur une prise de courant normalisée : courant alternatif 220-230 V. La prise de courant doit être protégée par un fusible de 16 A et se trouver à proximité du lave-vaisse.

Familiarisation avec l'appareil

Avant la lecture, feuilleter les dernières pages avec les illustrations.

Tableau de commande figure ①

1. Sélecteur de programme
2. Position de démarrage
3. Déroulement du programme
4. Ouverture de la porte
5. Interrupteur principal (marche/arrêt)
6. Tableau des programmes
7. Lampe-témoin

Vue interieure de la machine figure ②

1. Réservoir pour le liquide de rinçage
2. Récipient pour le détergent
3. Réservoir pour le sel régénérant
4. Bras d'aspersion inférieur
5. Fixation du bras inférieur
6. Roulettes de panier
7. Doseur pour zones de dureté de l'eau
8. Panier à vaisselle supérieur avec étagère et bras d'aspersion supérieur
9. Chauffage
10. Filtres amovibles

Nous contribuons à la protection de l'environnement - en utilisant du papier de recyclage.

Adoucissement de l'eau

Pour bien laver, le lave-vaisse a besoin d'eau douce. Pour ce faire, il possède un adoucisseur incorporé. S'il est bien réglé, il transforme l'eau dure en eau douce.

Réglage de l'adoucisseur

Avant la mise en service, il faut régler le dispositif de régénération à l'aide de la bande-test jointe.

La bande test se trouve sur la feuille Aqua-Test jointe.

Les services locaux de distribution des eaux peuvent vous préciser la durée de votre eau.

Le réglage de l'adoucisseur s'effectue selon la figure

Remplissage du sel régissant figure ③

N'utiliser que du sel regénérant spécial pour lave-vaisselle domestique!

Avant la mise en service, verser environ 1 L d'eau dans le réservoir pour sel regénérant.

Pour le replissage du sel regénérant, tirer le panier à vaisselle inférieur, dévisser le bouchon du réservoir à sel (figure 2/14) et verser le sel.

Vous pouvez faciliter l'opération de replissage en utilisant un récipient à bec verseur.

Revisser ensuite le bouchon à fond.

Il est recommandé d'utiliser un sel régénérant à petits ou gros grains.

En cas d'utilisation de sel en morceaux, ne pas remplir complètement le réservoir. Ne jamais employer de sel de table, de sel de cuisine, de sel marin, de sel à bétail ou de sel de déneigement.

Ces sels contiennent, la plupart du temps, des composants insolubles susceptibles à la longue de perturber le bon fonctionnement de l'adoucisseur.

Le réservoir contient environ 2 kg de sel regénérant.

Après le premier lavage, le réservoir à sel est rempli d'eau.

C'est pourquoi, le replissage de sel doit toujours avoir lieu immédiatement avant la mise en marche de l'appareil. De cette façon, l'excédent de sel sera dilué et éliminé.

Indication de remplissage de sel

Figure 3/23

Dans les régions à eau dure, remplir le réservoir de sel dès que l'indicateur de remplissage n'est plus visible.

Remplissage du liquide de rinçage

Le liquide de rincage est nécessaire, afin qu'il ne reste plus de traces de calcaire ou de taches d'eau sur la vaisselle après le lavage.

N'utiliser que du liquide de rincage spécial pour lave-vaisselle domestique.

Ouvrir le couvercle du réservoir de produit de rinceage (Figure 4/24).

Remplir le produit de rinceage jusqu'à ce que l'indicateur de remplissage de couleur claire (figure 4/25) devienne complètement ASF. Vous pouvez reconnaître le niveau de remplissage à la couleur claire/sombre de la surface. Ensuite, revisser complètement le couvercle.

Une quantité moyenne de liquide de rince sera automatiquement distribuée à chaque lavage.

Indication de remplissage de liquide de rinçage

Figure ①/25

• Si l'indicateur de replissage de liquide de rincage devient clair ou s'allume, suivant l'équipement du lave-vaisselle, il est nécessaire d'ajouter du liquide de rincage.

Lorsque la réserve de liquide de rincege est suffisante, l'indicateur paraît foncé ou est éteint.

Doseur du produit de rinçage figure ⑤/26

Le doseur de distribution peut être réglé de 1 à 6.

Au départ de l'usine il est réglé sur 3.

Ne changer la position du doseur que s'il reste des trainées ou des taches d'eau sur la vaisselle.

• en cas de trainées, mettre le doseur sur une position inférieure.
• en cas de taches de calcaire, mettre le doseur sur une position supérieure.

Figures 7, 8

• Éliminer d'abord les gros déchets d'aliments.
• Placer les récipients les plus gros et les plus sales dans le panier inférieur; ceux plus petits, fragiles et moins sales dans le panier supérieur.
• Tous les récipients tels que : tasses, verres, casseroles, etc. doivent être placés à l'envers.
• Les pièces représentant des arrondis ou des poches doivent être inclinées pour permettre à l'eau de s'écouler.
• Les récipients hauts et minces seront placés au milieu des paniers, afin qu'ils soient exposés directement au jet d'aspersion.
• Adosser les verres à pied haut sur le rebord de l'étagère
• pas sur d'autres pièces de vaisselle - (figure ⑦).
• Mettre les couverts, sans les ranger, dans le panier à couverts.
• Mettre les longs couverts tels que : torches, longs couteaux, etc. horizontalement sur les paniers repliés (figure ③).
• Caler les pièces en plastique entre d'autres pièces de vaisselle et éviter de les ranger directement au-dessus de l'élément chauffant (figure 2/20).

Vaisselle non appropriée

Pour le lave-vaisselle, ne sont pas appropriés : les couverts avec poignées en bois ou en corne, les pièces collées (les petites planches en plastique également), les pièces en plastique fragiles à l'eau chaude, la vaisselle en cuivre ou en étain.

Les décors vernis, ainsi que les pièces en aluminium ou argent peuvent

• comme lors d'un lavage normal - tendent à changer de couleur ou à se décolorer.

Certaines sortes de verres peuvent également devenir opaques après plusieurs lavages.

Recommandation: n'acheter à l'avance que de la vaisselle dont l'aptitude est reconnue pour les lavages en lave-vaisselle.

Avant chaque programme de lavage, sauf pour le prélavage, remplir le distributeur de détergent (figure 6).

Vous pouvez ouvrir le couvercle du réservoir en appuyant sur la touche (figure 6/27).

À la fin du programme de lavage, le distributeur est toujours ouvert.

N'utiliser que du détégent spécial (poudre ou liquide) pour lave-vaisselle domestique.

Le distributeur de détergent compte 2 compartments qui contiennent respectivement 15 et 25 ml de détergent. S'il est rempli complètement, 55 ml.

Ces deux compartiments permettent de doser avec exactitude la quantité de détergent.

Toutefois, comme l'efficacité des détergents peut varier, nous vous conseillons de suivre les indications du fabricant.

Pour une vaisselle peu sale, ou une petite quantité de vaisselle, réduire la quantité de détergent.

Enfin, refermer le couvercle en appuyant jusqu'à entendre le verrouillage. Le détergent sera distribué automatiquement pendant le programme de lavage.

On peut utiliser le détergent pour laisser tremper des casseroles ayant des restes tenaces.

Vous pouvez économiser de l'électricité et de l'eau, si vous:

• ne faites pas de prélavage sous l'eau courante.
• ne mettez le lave-vaisselle en marche que s'il est complètement rempli de vaisselle.

La consommation d'énergie correspondant à un cycle de lavage selon la norme NF C 73-176 est de : 1,6 kWh

Vuel d'enseignées programmes - Choux du programme

Température de lavageProgrammes de lavage	1	65°2	65°3
Nom de programme	Pré-rinceage	Super	Normal
Type de vaisselle	1)	Vaisseille très sale	Vaisseille mixte
Type de salissure		SoupesSaucesPâtesRiz, oeutsSoufflésPommes de terreRôtis	SoupesSaucesPâtesRiz, oeutsSoufflésPommes de terreRôtis
Quantité des déchets		beaucoup	normal

Caractéristiques moyennes de programmes

Durée du programmeen Min. avecbranchement eufloide60°C		8066	7360
Consommation enélectricitéenkWh. avecfroide60°C	0,10,1,60,5	1,60,5	1,60,6
Consommation d'eau(litres)	5	29	24

Mise en marche de l'appareil

• Vérifier que la rotation des bras d'aspersion n'est pas gênée (figures 2/15 et 2/19). Au besoin, écarter les obstacles.
• Fermer la porte.
• Ouvrir complètement le robinet d'arrivée d'eau.
• Sélectionner le programme 1, 2 ou 3 en tournant le sélecteur vers la droite (figure ①/1).
• Enclencher l'interrupteur principal (figure 1/5).

La lampe-témoin s'allume (figure 1/7).

Le programme démarre.

Si par erreur, la manette de gauche (de marreur de programme, figure 1) a été trop avancée, le réservoir de détergent s'ouvre et le détergent est ejecté. Un nouveau replissage de détergent est alors nécessaire.

Arrêt de l'appareil

• Appuyer l'interrupteur principal (figure 1/5), le témoin lumineux s'éteint (figure 1/7).
• Fermer le robinet d'arrivée d'eau. 1) Laisser la manette de gauche sur la position (démarreur de programme figure 1/1).

Après l'utilisation d'un prélavage seul, ramener, en tournant dans le sens des aiguilles d'une montre, la manette de gauche (figure 1/1) jusqu'à ce que la marque soit visible avant de replir le distributeur de détergent.

1) Pas nécessaire sur les appareils équipés d'Aqua-Stop.

Indication du déroulement du programme

Les symboles prévus sur l'indicateur de déroulement du programme signifient :

mr Lavage

Rincage intermédiaire et rincage principal Séchage

L'indicateur de déroulement du programme montre l'état momentané du programme lors du lavage.

L'indicateur ne subit pas de modifications durant l'échauffement.

Changement de programme

Si vous voulez changer de programme, réenclencher l'interrupteur principal (figure 1/5).

Sélectionner le nouveau programme, réenclencher le commutateur principal. Vérifier que le réservoir à détergent est encore fermé, sinon le replir à nouveau.

Interruption de programme

Si vous voulez interrompre un programme, presser la touche Marche/Arrêt (figure 10/5). Le programme redémarre du réenclenchement.

Pour continuer le programme, appuyer une nouvelle fois sur la touche Marche/Arrêt. En cas d'alimentation en eau chaude, maintenir quelques instants la porte avant de la fermer définitivement.

Retrait de la vaisselle

Vider en premier le panier inférieur et ensuite le panier supérieur. Vous évitez ainsi de faire tomber d'éventuelles gouttes d'eau du panier supérieur sur la vaisselle du panier inférieur.

Si la vaisselle peut refroidir pendant environ 15 minutes après la fin du programme, elle est plus pratique à toucher et à manipuler. Elle refroidit plus rapidement si vous ouvrez complètement la porte après la fin du programme.

Contrôle de l'appareil

• Contrôler le filtre mixte gros et fin (figure 9). Si des déchets sont restés, enlever le filtre, vider les déchets et nettoyer le filtre à l'eau courante. Lors de la mise en place, veiller à ce que le filtre mixte gros et fin (enclencher les micro-filtres en matière plastique) soit bien posé dans son logement.
• S'assurer que les bras d'aspersion supérieur et inférieur (figures 2/15 et 2/19) ne soient pas obstrués, et si besoin est, les nettoyer.

Le bras gicleur inférieur est seulement encliqueté. Il peut s'enlever en tirant vers le haut. Après nettoyage, le bras gicleur doit être à nouveau encliqueté (Figure 2/16).

Le bras d'aspersion supérieur se dévisse (figure 16).

Service Après-Vente

Avant de faire appel au Service Après-Vente, nous vous prions de vérifier si, à l'aide de la liste : - Pour. Remédier soi-même aux petits dérangements - vous ne pouvez pas. Remédier vous-même au dérangement.

Cet appareil est conforme aux normes de sécurité des appareils électriques en vigueur. Les réparations d'appareillage électrique doivent uniquement être effectuées par des spécialistes.

Des réparations non conformes pourraient entraîner de considérables dangers pour l'utilisateur.

Si vous remarquez un besoin dans l'appareil, veuillez appeler notre Service Après-Vente.

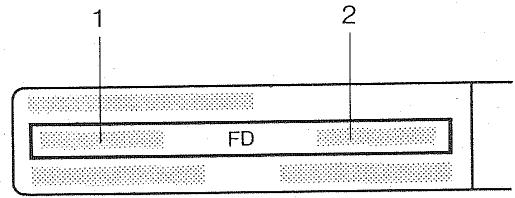

Veuillez indiquer à l'installateur le numéro de l'appareil 1 et le numéro de fabrication 2 (FD).

Vous trouverez ces indications, porte ouverte,

en haut à droite dans le cadre de la porte.

Dérangements

La lampe-témoin ne s'allume pas

Causes possibles

• L'interrupteur principal n'a pas été enfoncé. -La fiche n'est pas bien enfoncée dans la prise de courant.
• Le disjoncteur de l'appareillement a déclenché.
• Le sélecteur de programme n'a pas été tourné sur la position de départ d'un programme (chiffre).
• La porte de l'appareil n'est pas bien fermée.

L'appareil ne se met pas en marche

• Le robinet d'arrivée d'eau n'est pas ouvert.
• Le filtre dans la conduite d'arrivée d'eau propre est obstrué.

L'eau n'est pas évacuée complètement

• Le tuyau d'évacuation d'eau fait un coude ou un pli.
• Le filtre est obstrué (contrôler le filtre, figure 9).

Le couvercle du distributeur ne ferme pas

• Le programme n'a pas été terminé.

Le bras d'aspersion inférieur tourne mal

• Retirer le bras gicleur et le nettoyer. Nettoyer également le support du bras gicleur.

Dépôt calcaire sur la vaisselle

-La quantité de liquide de rincage est insuffisante. - Il n'y a pas de Sel dans le bac à sel (l'indication de remplissage de sel n'est plus verte ⑧/23). - Le bouchon du réservoir pour le sel régénérant n'a pas été revisser à fond.

Trainées sur les verres

• La quantité de liquide de rinçage est trop importante.

Après le séchage, il subsiste des gouttelettes d'eau sur la vaisselle.

• La quantité de liquide de rinçage est insuffisante.

Bruit de vaisselle pendant le lavage

-La vaisselle est mal rangée.

Les résultats de lavage ne sont pas satisfaisants

• Les produits de lavage et/ou de rinçage sont mal dosés.
• Une fois le dédTangent versé, le sélecteur de programme a été tourné. De ce fait, le dédTangent aura été distribué tr - La vaisselle est mal rangée ou les paniers sont trop chargés.
• La rotation du bras d'aspersion était générée par des pièces de vaisselle.
• Le micro-filtre est obstrué (figure 9).
• Le micro-filtre est obstrué (figure 19) (Si nécessaire, les enlever et les nettoyer. À la remise en place, le micro-filtre doit s'enclencher de façon nette).
• Le bord du filtre ne repose pas uniformément dans le renforcement.
• Les gicleurs du bras d'aspersion sont bouchés.
• Le programme a été choisi trop doux.

Remarques

1. Le lave-vaiselle a été soigneusement testé en usine.

C'est pourquoi des taches d'eau sont restées. Elles disparaissent après le premier lavage.

1. Si un modèle à encastrer est utilisé en tant que modèle à poser (avec un plan de travail installé ultérieurement), il faut le caler de façon à ce qu'il ne bascule pas.

On peut le fixer au mur ou à un meuble voisin.

1. Démontage d'un appareil
2. Retirer la prise de courant.
3. Fermer le robinet d'eau.
4. Desserrer les tuyaux d'alimentation et d'écoulement, au robinet et à la conduite du siphon.
5. Dévisser les vis de fixation sous le plan de travail.
6. Démonter la plaque de socle, s'il y en a une.
7. Retirer l'appareil.
8. r dans un des organes de commande et perturber ainsi le déroulement du programme.
9. Pour essais comparatifs uniquement : Mise en place selon IEC 436

Capacité: 12 couverts

Exemple de dérangement : figures 15 et 17

Programme de comparaison : normal

Désinfectant de référence 25g

1. Antiparasitage

Suivant les directives 76/889 avec le complément du marché commun 82/499/CEE.

1. Seulement pour les modèles suisses. L'appareil peut être installé sans problème entre des parois de bois ou de matière plastique, dans une rangée de meubles de cuisine. Instr. No. 51

Si l'appareil n'est pas raccordé par une prise de courant conforme aux normes en vigueur, il doit être relié à un dispositif de coupure sur tous les pôles avec un intervalle de coupure d'au moins 3 mm afin de répondre aux prescriptions de sécurité en vigueur.

Tous droits de modification réservés

Salvo variazioni
