ASS 135 - Ponceuse Alpha Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse vibrante
Marque	Alpha Tools
Modèle	ASS 135
Alimentation	230 V ~ 50 Hz
Consommation	135 W
Surface de ponçage	187 x 90 mm
Dimensions du papier abrasif	210 x 95 mm
Fréquence de vibrations	10 000 /min
Niveau de pression acoustique (LPA)	76,6 dB(A)
Niveau de puissance acoustique (LWA)	89,6 dB(A)
Vibrations au niveau de la poignée (aw)	4,8 m/s²
Poids	1,8 kg
Double isolation	Oui (classe II)
Contenu de la livraison	Ponceuse ASS 135, raccord pour aspirateur, mode d'emploi
Fonctions principales	Ponçage à sec, aspiration des poussières via raccord
Sécurité	Débrancher avant toute intervention, porter masque et lunettes
Entretien et nettoyage	Nettoyer sans produits corrosifs, vérifier les balais de charbon en cas d'étincelles
Pièces détachées et réparabilité	Accessoires disponibles : papiers abrasifs grains 40, 60, 100. Vue éclatée et liste de pièces via service client
Garantie	5 ans (sous conditions d'utilisation conforme)

FOIRE AUX QUESTIONS - ASS 135 Alpha Tools

Comment mettre en marche la ponceuse ASS 135 ?

Enfoncez l'interrupteur Marche-Arrêt (position 2) pour démarrer. Pour un fonctionnement continu, bloquez-le avec le bouton de blocage (position 3). Pour arrêter, enfoncez brièvement l'interrupteur.

Comment fixer le papier abrasif sur la ponceuse ?

Débranchez d'abord l'appareil. Ouvrez le dispositif de serrage, insérez le papier, verrouillez. Tendez-le autour de la plaque vibrante en vous assurant que les perforations correspondent.

Quels accessoires sont disponibles pour cette ponceuse ?

Des papiers abrasifs de grain 40 (gros), 60 (médium) et 100 (fin) sont disponibles sous les références 10 44.602.00, 10 44.602.01 et 10 44.602.02.

Quelle est la puissance électrique de la ponceuse ?

La consommation est de 135 W sous une tension de 230 V.

Puis-je utiliser la ponceuse pour du ponçage humide ?

Non, la ponceuse n'est pas adaptée au ponçage mouillé. Utilisez-la uniquement à sec.

Comment entretenir la ponceuse ?

Gardez-la propre, n'utilisez pas de produits corrosifs. Vérifiez les balais de charbon en cas d'étincelles excessives. Nettoyez les trous d'aspiration de la plaque vibrante.

Quelles sont les mesures de sécurité à respecter ?

Portez toujours des lunettes de protection et un masque anti-poussière. Débranchez la fiche avant tout nettoyage ou changement de papier. Gardez les enfants à distance.

Quelle est la fréquence de vibrations de la ponceuse ?

La plaque vibrante oscille à 10 000 vibrations par minute.

Comment utiliser le raccord pour aspirateur ?

Montez le raccord (position 5) sur la ponceuse. Il permet d'aspirer la poussière générée pendant le ponçage, pour un travail plus propre.

Où puis-je obtenir des pièces de rechange ou du service après-vente ?

Contactez votre revendeur. Pour la France et la Belgique, vous pouvez joindre Einhell Benelux : Veldspan 44, NL-4815 PK Breda, tél. [phone].

MODE D'EMPLOI ASS 135 Alpha Tools

Lisez attentivement le mode d'emploi en prêtant une attention particulière aux consignes de sécurité. Conservez le mode d'emploi avec la ponceuse vibrante.

Caractéristiques techniques

Alimentation 230 Volts

Consommation 135 Watts

Surface de ponçage 187 x 90

Dimensions du papier

a police 210 x 95

vibrations par minute 10.000

Niveau de pression

acoustique: LPA 76,6 dB (A)

Niveau de puissance

acoustique: LWA 89,6 dB (A)

Vibration a w 4,8 m/s²

Poids 1.8 Kg

A double isolation II / ☐

Contenu de la livraison

ASS 135

Raccord pour aspirateur

Mode d'emploi.

Consignes générales de sécurité

- Débrancher la fiche du secteur avant toute intervention sur la machine (nettoyage de la ponceuse, changement du papier à poncer, etc.).

- Retirez toujours le câble secteur en tenant la fiche.

- Utilisez un masque à poussière et des lunettes de protection pour préserver votre santé pendant vos travaux de ponçage.

- Le plan de travail doit être propre et bien éclairé.

- A ssurez-vous que la pièce à travailler soit solidement maintenue et ne puisse pas riper.

- Gardez les enfants à distance. - D a ns votre interet, gardez votre machine propre et vérifiez, après chaque travail, qu'elle n'ait subit aucun dommage.

- Assurez-vous que l'interrupteur soit en position arrêt lors du branche-ment au secteur.

- Adoptez une position avant tout stable sur une échelle ou un échafaudage.

- Si vous constatez des dommages, vous pouvez vous référer de façon précise à la vue éclatée ainsi qu'à la

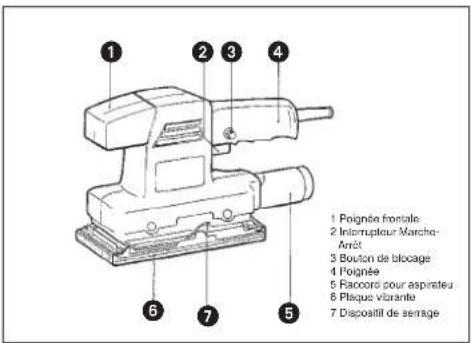

1 2 3 4 6 7 5 1 Poignée frontale 2 Interrupteur Marche-Arrêt 3 Bouton de blocage 4 Poignée 5 Racord pour aspirateur 6 Plaque vitrante 7 Dispositif de serrage

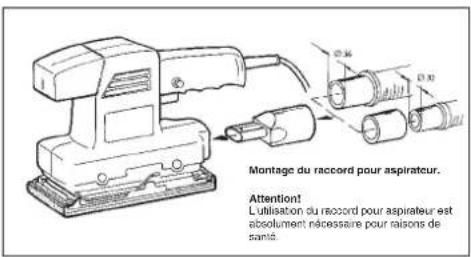

Montage du raccord pour aspirateur. Attention! L'utilisation du raccord pour aspirateur est absolument nécessaire pour raisons de sants.

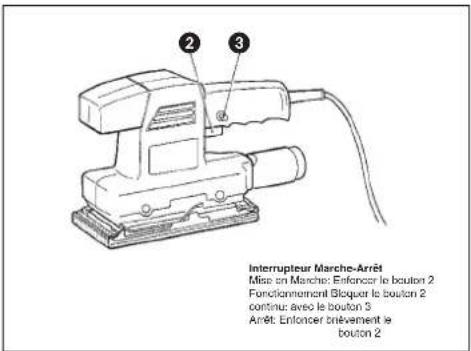

Interrupteur Marche-Arrêt Mise en Marche: Enfoncer le bouton 2 Fonctionnement Bloquer le bouton 2 continu: avec le bouton 3 Arrêt: Enfoncer trièvement le bouton 2

liste des pièces de rechange et vous adresser à notre service orientèle. La ponceuse n'est pas adaptée au ponçage mouillé.

Attention!

Portez des lunettes de protection et un masque anti-poussière.

Maintenez toujours les trous d'aération propres et dégagés.

La valeur de vibration mesureé sur la poignée selon ISO 5349.

Accessoires

Papler à poncer

Grain Condi- No. d'art. tionnement
40 gros 10 44.602.00
60 médium 10 44.602.01
100 fin 10 44.602.02

Pour vous assurer une utilisation optimale de votre ponceuse, utilisez toujours les accessoires d'origine, disponibles chez tous les revendeurs spécialisés.

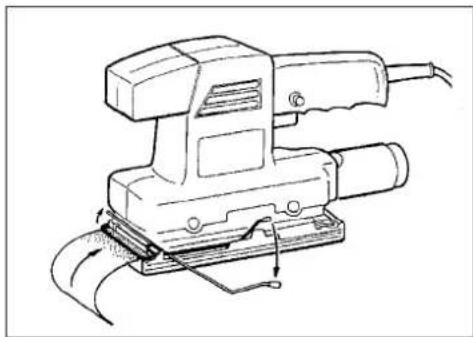

Fixation du papier à poncer

- Retirez le cordon secteur. - Introduire le papier dans le dispositif de serrage préalablement ouvert puis verrouiller celui-ci. - Bien tendre et positionner le papier à plusieurs reprises autour de la plaque vibrante avant de le fixer définitivement. - Verifiez que les perforations correspondent à selles de la plaque vibrante.

Entretien

- Gardez votre ponceuse vibrante toujours propre. - N'utilisez aucun moyen corrosif pour le nettoyage des parties en plastique. - En cas d'étincellage excessif, contrôlez les balais de charbon. - Les trous d'aspiration de la plaque vibrante doivent être maintenus propres. - Assurez-vous qu'aucun liquide ne pénètre dans l'appareil.

E

Dakikada titreşim: 10.000

Vibrasyon aw 4,8 m/s

Le soussigne déclare au nom de l'entreprise la conformité du produit avec les directives et nomies suivantes.

Nous fournisse une garantie de 5 ans pour l'appareil decrit dans le mode d'emploi, en ceux de vice de notre produit. Le date de 5 ans commences avec la transmission du raque ou la prise en charge de l'appareil par le client. Le condition de base pour le faire valor de la garantie est un entretion en bonne et donc forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 5 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Alemagne ou des pays respectible du partenaire commercial principal en complément des prescriptions régules locales. Visuaiez ralte l'interlocateur du service spéciervante comptant pour votre région au fédérence métonnière ci-dessous.

⑤ GARANTIBEVIS

F Pour toutes informations ou service après

vente, merci de prendre contact avec votre revendeur.

NL Einhell Benelux

Veldspan 44

NL-4815 PK Breda

Tel. [phone], Fax [phone]

B Einhell Benelux

Veldstep 44

NL-4815 PK Breda

Tel. [phone]. Fax [phone]

E Comercial Einhell S.A.

La répression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément exprès de l'entreprise ISC GmbH
