Type de produit	Déclencheur de flash sans fil TTL
Marque	Godox
Modèle	XPRO II F
Compatibilité caméra	Appareils Fujifilm avec griffe porte-accessoires (séries X et GFX) et appareils avec port PC
Alimentation	2 piles AA (alcalines recommandées)
Dimensions	95 mm × 62 mm × 49 mm
Poids net	93 g (sans piles)
Portée sans fil	0–100 m (mode normal) ; 0–30 m (mode proximité)
Fréquence	2,4 GHz
Nombre de canaux	32 (1–32)
ID sans fil	OFF ou 01–99
Groupes	5 (A–E) ou 16 (0–F) au choix
Modes de flash	TTL (automatique), M (manuel), Multi (stroboscope)
Synchronisation haute vitesse	Jusqu’à 1/8000 s (réglage sur l’appareil)
Synchronisation rideau arrière	Oui (réglage sur l’appareil)
Compensation d’exposition TTL	±3 EV par paliers de 1/3 EV
Réglage du zoom	Auto ou manuel de 24 à 200 mm
Lampes de modelage	Contrôle à distance (marche/arrêt, puissance 10–100 % ou proportionnelle)
Sonnerie	Activable/désactivable
Lampe d’assistance AF	Oui, commutable
Fonction TCM	Convertit une valeur TTL en valeur manuelle
Port de synchronisation	2,5 mm (entrée/sortie)
Bluetooth	Oui, pour l’application Godox Flash
Mise à jour du firmware	Via port USB-C (câble non fourni)
Écran	LCD rétroéclairé
Mémoire des réglages	Sauvegarde automatique après 2 s ; restauration au redémarrage
Température de fonctionnement	–10 °C à 50 °C (estimation)
Entretien	Éviter les chocs, l’humidité et les fortes températures ; nettoyer avec un chiffon sec
Accessoires inclus	Déclencheur, notice d’utilisation

FOIRE AUX QUESTIONS - XPRO II F GODOX

Comment régler le canal sans fil sur le XPRO II F ?

Appuyez brièvement sur le bouton MENU, tournez la molette pour sélectionner l’icône « ↑ » (sans fil), appuyez sur SET, tournez pour choisir CH, appuyez à nouveau sur SET, puis tournez pour sélectionner un canal de 1 à 32. Confirmez avec SET. Veillez à ce que le récepteur soit sur le même canal.

Quels appareils photo Fujifilm sont compatibles avec ce déclencheur ?

Le XPRO II F est compatible avec la plupart des appareils Fujifilm à griffe porte-accessoires. Les modèles testés incluent : X-Pro2, X-T2, X-T3, X-T4, X-H2s, GFX50S, GFX50R (classe A) ; X-Pro1, X-T10 (classe B) ; X100F, X100T (classe C). Certaines fonctions (TTL, HSS, rideau arrière) varient selon la classe. Consultez le tableau de compatibilité dans la notice.

Comment mettre à jour le firmware du déclencheur ?

Téléchargez le logiciel Godox G3 Firmware Update sur le site officiel de Godox. Connectez le déclencheur à votre ordinateur via un câble USB-C (non fourni). Lancez le logiciel, sélectionnez le fichier de firmware approprié et suivez les instructions. Assurez-vous que les piles sont suffisamment chargées pendant la mise à jour.

Comment utiliser le mode TTL avec le XPRO II F ?

Placez le déclencheur sur la griffe de l’appareil et allumez-le. Sélectionnez le groupe souhaité en appuyant sur le bouton de groupe correspondant, puis appuyez sur le bouton MODE jusqu’à afficher TTL à l’écran. Réglez éventuellement la compensation d’exposition avec la molette. Le flash esclave doit être en mode sans fil (icône « ( ) ») et sur le même canal/groupe.

Comment réinitialiser le déclencheur aux paramètres d’usine ?

Maintenez enfoncés les deux boutons fonction centraux (F1 et F2 ?) simultanément pendant environ 2 secondes. L’écran affiche RESET. Tournez la molette pour sélectionner OK, puis appuyez sur SET. Le déclencheur redémarre avec les réglages d’usine.

Puis-je utiliser le XPRO II F avec des flashes de studio Godox ?

Oui, le déclencheur est compatible avec les flashes de studio Godox équipés du système sans fil 2,4 GHz X, par exemple les séries QTIII, SKIV, DPIII. Réglez le déclencheur en mode M (manuel) car les flashes de studio ne prennent pas en charge TTL ni stroboscope. Veillez à ce que la puissance minimale du flash (souvent 1/32) soit respectée.

Comment connecter le déclencheur à l’application Godox Flash ?

Activez le Bluetooth dans le menu : appuyez sur MENU, tournez pour sélectionner l’icône « ※ » (Bluetooth), appuyez sur SET, puis réglez BLUE.T sur ON. Téléchargez l’application Godox Flash sur votre smartphone, activez le Bluetooth et recherchez le déclencheur. Le mot de passe initial est 000000.

Que faire si le flash ne se déclenche pas à distance ?

Vérifiez que les piles du déclencheur et du flash sont suffisamment chargées. Assurez-vous que le déclencheur et le flash sont sur le même canal et le même ID sans fil (si activé). Si la distance est inférieure à 0,5 m, activez le mode proximité (MENU → sans fil → DIST → 0‑30 m). Évitez les interférences d’autres appareils 2,4 GHz (Wi‑Fi, Bluetooth).

Comment régler la lampe de modelage d’un flash esclave ?

En mode multi‑groupe, appuyez sur le bouton F4 (fonction 4) pour activer/désactiver la lampe de modelage de tous les groupes. Pour un groupe spécifique, sélectionnez‑le avec un bouton de groupe, puis appuyez sur F4 pour basculer entre OFF, % (10‑100) et PROP (proportionnel à la puissance). Pour régler la puissance en %, maintenez F4 enfoncé.

Quels types de piles utiliser et comment vérifier le niveau ?

Utilisez deux piles AA (alcalines recommandées). L’icône de batterie sur l’écran LCD indique le niveau : 3 barres = plein, 1 barre = faible, cadre clignotant = remplacement immédiat. Les piles Ni‑MH ont une tension plus basse, l’indicateur n’est pas fiable. Retirez les piles si l’appareil n’est pas utilisé longtemps pour éviter les fuites.

MODE D'EMPLOI XPRO II F GODOX

合格証明書

QC PASS

Godox

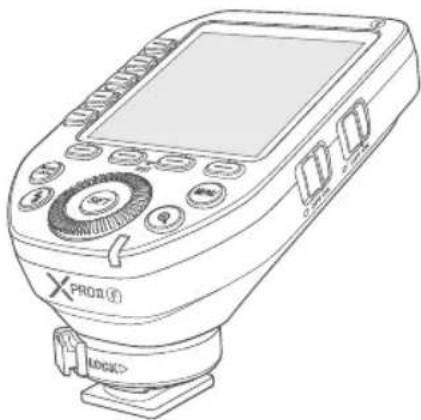

Line drawing of a handheld electronic device with control panel and display (no text or symbols)

Wechat

Official Account

GODOX WeChat 公式アカウント

深セン市神牛撮影器材有限公司

所在地 深セン市宝安区福海街道塘尾社区耀川工業区工場2棟

電話:[phone](8062) Fax:[phone]

メールアドレス: [e-mail]

www.godox.com

Made in China | 705-XP2F00-02

PROII F

TTLワイヤレスフラッシュトリガー

取扱い説明書

目次

前書き	02
警告	02
部品	03
本体	03
LCD表示画面	04
電池装入	05
電池残量表示	05
ワイヤレス同期トリガーセットトップフラッシュ	05
ワイヤレス同期トリガ屋外フラッシュ	06
ワイヤレス同期トリガースタジオフラッシュ	07
2.5 mm同期インタフェースを使用したフラッシュトリガー	07
電源スイッチ	08
省電力モード設定	08
AFフォーカス補助ランプスイッチ	08
チャンネル設定	09
ワイヤレスID設定	09
スキャンアイドルチャネル設定	10
モード設定	10
ロック機能	11
拡大機能	12
段階値の設定(パワー設定)	12
露出補正装置	13

ストロボパラメータ設定(出力値、頻度、周波数設定)	13
造形ランプ設定	14
ZOOM値設定	15
シャッター同期設定	15
ブザー設定	15
PCポート設定	16
SHOOT機能設定	16
Bluetooth設定	17
APPダウンロード	17
MENU:カスタムメニュー	18
互換性のあるフラッシュ型番	22
XTワイヤレスシステムとX1ワイヤレスシステムとのチャンネル関係	23
互換性のあるカメラリスト	23
仕様とパラメータ	24
工場出荷時の設定に戻す	25
ファームウェアのアップデート	25
注意事項	25
フラッシュトリガーの保守	26

前書き

GODOX XPROII F ワイヤレスフラッシュトリガーをご購入いただき、ありがとうございました。

このフラッシュトリガーは、富士カメラの制御に用いる GODOX フラッシュであり、GODOX ワイヤレス X システムを利用できるセットトップフラッシュ、屋外フラッシュ、スタジオフラッシュの操作に用います。マルチチャンネル制御、安定な信号、高い感度を備え、カメラマンの照明の配置を便利にし、さまざまな撮影上のニーズを満たすことができます。このトリガーは、FUJIFILM シリーズのホットシュー付きカメラに適しており、PC ポートを持つカメラに接続して使用することができます。TTL フラッシュと高速フラッシュ同期に対応でき、最大フラッシュ同期速度は 1/8000 s です。

* 制限条件: カメラの最大シャッター速度は 1/8000s

警告

▲ この機器を無断で分解しないでください。故障した場合は、当社または認定保守員に点検と修理を依頼してください。
▲ この製品を乾いた状態に保ってください。濡れた手でこの製品に触れたり、この製品を水に浸したり、雨にさらしたりしないでください。
お子様が本製品に触れないようにしてください。
▲ 可燃性や爆発性の雰囲気では使用しないでください。このような場合は、関連する警告サインに注意してください。
▲ 50℃を超えた高温環境には置かないでください。 故障が発生した場合は、直ちにトリガーの電源を切ってください。

⚠ バッテリー使用上のご注意:

この取扱説明書に記載している電池しか使用できません。

新旧の電池や異なるタイプの電池を混用しないでください。

メーカーからの警告や指示をよくお読みになり、遵守してください。

電池を短絡させたり、取り外したりしないでください。

バッテリーを火中に投入したり加熱したりしないでください。

逆方向で電池を取り付けていけません。

バッテリー残量が低いとき、液漏れが発生しやすいです。製品の損傷を避けるために、本製品を長時間で使用しないか、電池残量が低いときに電池を取り出してください。損傷した電池の液体が皮膚や衣服に付着した場合は、すぐに大量の水で洗い流してください。

部品

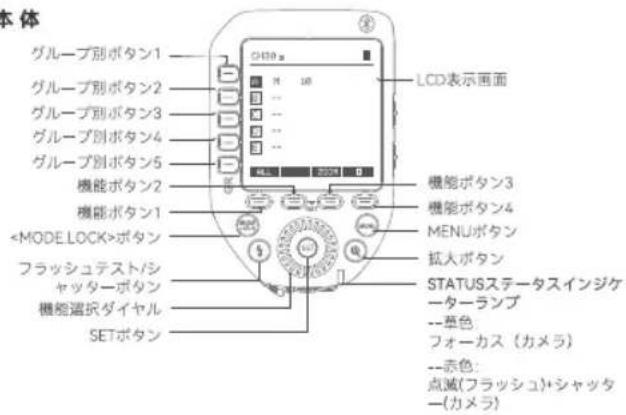

本体

本体 グループ別ボタン1 グループ別ボタン2 グループ別ボタン3 グループ別ボタン4 グループ別ボタン5 機能ボタン2 機能ボタン1 ボタン フラッシュテスト/シャッターボタン 機能温択ダイヤル SETボタン LCD表示画面 機能ボタン3 機能ボタン4 MENUボタン 拡入ボタン STATUSステータスインジケーターランプ ---草色 フォーカス（カメラ） ---赤色： 点滅(フラッシュ)+シャッター(カメラ)

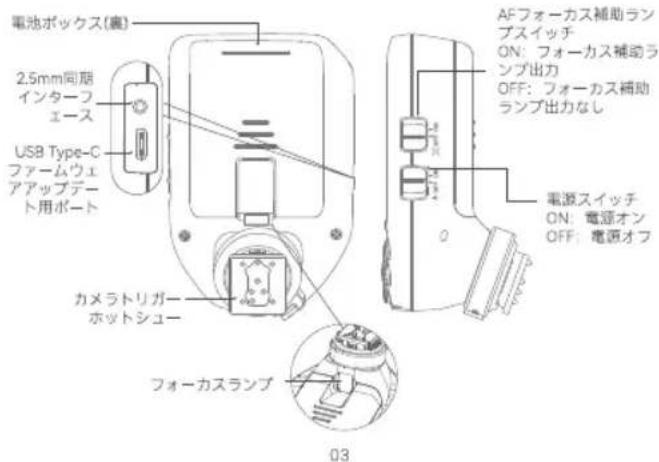

電池ボックス(裏) 2.5mm同期 インターフェース USB Type-C ファームウェアアップデート用ポート カメラトリガー ホットシュー フォーカスランプ 03 AFフォーカス補助ランプスイッチ ON: フォーカス補助ランプ出力 OFF: フォーカス補助ランプ出力なし 電源スイッチ ON: 電源オン OFF: 電源オブ

LCD表示画面

1 CH30 2 12 4 3 5 13 6 7 9 A M 10 10% 8 E -- 10% 11 C -- 10% D -- 10% E -- 10% 10 ALL ZOOM

1.チャンネル(合計32チャンネル)

2 ID識別番号(合計99ID番号)

3.カメラに接続

4グループモード

5.ブザー設定

6.造形ランプ設定

7 電池残量表示

8.グループ別造形ランプ

9グループ別

10.機能ボタン対応のアイコン

11.出力パワーグレード

12.高速同期递延

13.アイコン表示<は高速同期

アイコン表示<▶>はリアカーテン同期

CH08 A M 1/8 B -- C -- D -- E -- ALL ZOOM

マルチグループ表示

CH30 A M 1/8 Zoom 24mm 60 200

シングルグループ表示

1/2 U8.9 OK X HH DELAY STEP SHOOT TCM

メニュー表示

CH30 Zoom 24 Zoom 24 Zoom 24 Zoom 24 Zoom 24 Zoom 24

マルチグループZOOM表示

電池装入

フラッシュトリガー裏の電池カバーを摺動して開き、電池ボックス内のプラスとマイナスの指示に従って、それぞれAA電池2本を挿入します（別途購入必要）。

電池残量表示

使用するときはLCD画面の電池アイコンを見て、いつでも電池残量を確認できます。

Simple line drawing of a battery pack with two cells and a plug (no text or symbols)

LCD画面の電池残量記号表示	の説明
3本 ☐	電池残量が多い
2格本 ☐	電池残量がやや多い
1本 ☐	電池残量が低い
フレーム ☐	電池残量が少なくなり、すぐに電池を交換してください。
点滅	<2.5V電池残量がすぐになくなります(電池を交換してください。そうしないと、近く離れた場合は点滅が隠れたり、点滅しない場合があります)

この電池残量はAAアルカリ電池のみに対して示します。ニッケル水素電池の電圧が低いので、この表を参照しないでください。

ワイヤレス同期トリガーセットトップフラッシュ

使用方法: V1シリーズのセットトップフラッシュを例にとる

1. カメラの電源を切り、カメラホットシューのソケットにフラッシュトリガーを置き、フラッシュトリガーの電源スイッチとカメラ電源をオンにします。
2. ボタンを短押ししてカスタムメニューに入り、フラッシュトリガーのチャンネル、グループを設定します。ボタンを短押しして

フラッシャトリガーモードを設定し、ダイヤルを回してフラッシュトリガーの段階パラメータを設定します。

1. セットトップフラッシュV1電源を入れ、ワイヤレスボタンを短押しして画面にワイヤレスアイコン<(P)>とスレーブユニットアイコンを表示させ、ボタンを短押ししてカスタムメニューに入り、チャンネル設定ボタンをフラッシュトリガースイッチと同じチャンネルに設定し、グループ別設定ボタンを押してフラッシュトリガースイッチと同じグループ別に設定します。 (注: その他の機構のセットトップフラッシュの設定については、対応するセットトップフラッシュの取扱説明書に従ってください)
2. カメラのシャッターを押すと点滅し、同時にフラッシュトリガーの「ステータスランプ」が赤く点滅します。

ワイヤレス同期トリガ屋外フラッシュ

使用方法:AD600Proを例にとる:

1. カメラの電源を切り、カメラホットシューのソケットにフラッシュトリガーを置き、フラッシュトリガーの電源スイッチとカメラ電源をオンにします。
   2 ボタンを短押ししてカスタムメニューに入り、フラッシュトリガーのチャンネル、グループを設定します。ボタンを短押ししてフラッシュトリガーモードを設定し、ダイヤルを回してフラッシュトリガーの段階パラメータを設定します。
2. 屋外フラッシュ電源を入れ、ワイヤレスボタンを短押しして、画面にワイヤレスアイコン<〈ψ〉>を表示させ、グループ別チャンネル設定ボタンを長押してフラッシュトリガーと同じチャンネルを設定し、グループ別設定ボタンを短押ししてフラシュトリガーと同じグループ別を設定します。 （注：その他の機種の層外フラッシュの設定については、対応する層外フラッシュの取扱説明書に従ってください）
3. カメラのシャッターを押すと点滅し、同時にフラッシュトリガーの「ステータスランプ」が赤く点滅します。

ワイヤレス同期トリガースタジオフラッシュ

使用方法: QTIIIを例にとる

1. カメラの電源を切り、カメラホットシューのソケットにフラッシュトリガーを置き、フラッシュトリガーの電源スイッチとカメラ電源をオンにします
2. ボタンを短押ししてカスタムメニューに入り、フラッシュトリガーのチャンネル、グループを設定します。ボタンを短押ししてフラッシュトリガーモードを設定し、ダイヤルを回してフラッシュトリガーの段階パラメータを設定します。
3. スタジオフラッシュ電源を投入し、MODE/ワイヤレスボタンを短押しして、画面にワイヤレスアイコンを表示させ、この時2.4 Gワイヤレス状態に入ります。グループ別チャンネルボタン設定ボタンを押してフラッシュトリガーと同じチャンネルを設定し、グループ別設定ボタンを押してフラッシュトリガーと同じグループ別を設定します。

(注: その他の機種のスタジオフラッシュの設定については、対応するスタジオフラッシュの取扱説明書に従ってください)

1. カメラのシャッターを押すと点滅し、同時にスタジオフラッシュとトリガーの「ステータスランプ」が赤く点滅します。 注：スタジオフラッシュの最小出力値は1/32、フラッシュトリガーの出力値を設定する際に≥1/32の値を設定する必要があります。スタジオフラッシュにはTTLとストロボ機能がないので、フラッシュトリガーを設定する時にMモードを選択しないとスタジオフラッシュをトリガーできません。

2.5 mm同期インタフェースを使用したフラッシュトリガー

使用方法

1. フラッシュの電源をオフにし、「同期ケーブル」で接続し、その一廃はフラッシュに挿入し、もう一廃は受信機X1R-F「シャッターボート」に挿入し、フラッシュと受信機の電源を入れます。
2. フラッシュトリガーの設定 ボタンを短押ししてカスタムメニューに入り、 フラッシュトリガーのチャンネル、グループを設定します。ボタンを

短押ししてフラッシャトリガーモードを設定し、ダイヤルを回してフラッシュトリガーの段階パラメータを設定します。

1. 受信機の設定: チャンネル設定ボタンを押してフラッシュトリガーと同じチャンネルに設定し、 グループ別の設定ボタンを押してフラッシュトリガーと同じグループに設定します。
2. シャッターを押し、同期インタフェース信号を用いてフラッシュを制御します。 注：受信機X1R-Fは別途購入する必要があります。

電源スイッチ

電源スイッチを「ON」にして電源を入れ、「OFF」にして電源を切ることができます。注意：長時間で使用しない場合は、電力の消費を回避するために電源を切ってください！

省電力モード設定

1. フラッシュトリガーは設定時間（60秒/30分/60分）を超えて操作していない場合、システムが自動的に待機モードに入り、LCD表示が消えます。 注：スリープモードはMENUメニューで調整できます。
2. 任意のボタンを押すことでスリープ状態のシステムをウィックアップできます。 注：省電力モードに入りたくない場合は、(MENU)ボタンを知押してカスタムメニューに入り、スリープモード< x^2 >をOFFに設定してください。

AFフォーカス補助ランプスイッチ

AF補助フォーカスランプスイッチを「ON」にして、AFフォーカス光線を出力できます。カメラがピント合わせをすることができない場合は、フォーカスランプが自動的に点灯します。カメラが正しくピント合わせをしている場合は、フォーカスランプが自動的に消灯します。

チャンネル設定

1. ボタンを短押ししてカスタム機能メニューに入ります。
2. ダイヤルを<〈(φ)〉に回し、ボタンを短押ししてワイヤレス設定に入り、次にダイヤルをチャンネルに回し、その後ボタンを短押ししてチャンネル設定画面に入ります。この時、ダイヤルを回して1～32チャンネルを選択することができます。選択した

ら、ボタンを短押ししてチャンネルの設定を終了します。

注：使用する前に必ずフラッシュトリガーと受信機を同じチャンネルに設定してください。

ワイヤレスID設定

ワイヤレス伝送チャネルを変更することで撮影干渉を回避するほか、ワイヤレスID番号を変更することで撮影干渉を回避することもできます。マスターコニットとスレーブユニットのワイヤレスID、チャネルは一致していなければトリができません。
1.

ボタンを短押ししてカスタム機能メニューに入ります。機能選択ダイヤルを<フォ>に回し、

ボタンを短押ししてワイヤレス設定に入り、次にダイヤルをに回し、その後ボタンを短押ししてID設定画面に入ります。この時、ダイヤルを回してOFF/1-99を選択することができます、選択したら、ボタンを短押しして設定を終了します。

スキャンアイドルチャネル設定

他の人が自分と同じチャンネルを使うことを避け、撮影の干渉防止性能を高めるために、空きチャンネルスキャン機能を使うことができます。MENUボタンを短押ししてメニューに入り、ダイヤルを回して＜(φ)＞を選択し、SETボタンを短押ししてワイヤレス設定に入り、ダイヤルを回してSCANオプションを選択します。SETボタンを短押ししてSCAN設定画面に入り、ダイヤルを回してSTART

1/2 CH ID SCWH DIST 2019 21 07 06 23 22 18

を選択し、SETボタンを短押しすると、5%から100%スキャンが表示され、スキャンが完了すると8グループの空きチャンネルが表示されます。

モード設定

グループ別ボタンを短押ししてグループを選択し、ボタンを短押しすると、選択したグループ別モードが変化します。

メニューの<(♀)>-GROUPS (グループ別) が5(A-E)(5グループ別) に設定されて、<+++>ストロボが(ON)になっている場合:

1. マルチグループモード表示の場合にボタンを短押しすると、マルチグループ表示モードがMULTIモード(ストロボ)モードに切り替わることができます。グループ別選択ボタンを短押ししてグループ

別を選択し、ボタンを短押ししてそのグループのMULTIモードを「ON」またはオフ（--）にします。グループ別ボタンを押して選択を解除した後、再度ボタンを押すとMULTI（ストロボ）モードを終了できます。

1. マルチグループモード表示の場合にグループ別選択ボタンを短押ししてグループ別を選択した後、ボタンを短押ししてモードを切り替えることができます。グループA、B、C、D、EはTTL/M/---にのみ切り替えることができます。注：TTLは自動フラッシュ、Mは手動フラッシュ、---はモードオフです。

2. シングルグループモード表示の場合に ボタンを短押しすると、現在のグループモードを切り替えることができます。A、B、C、D、EはTTL/M/--に切り替えることができます。 注：TTLは自動フラッシュ、Mは手動フラッシュ、OFFはモードオフです。

メニューの<（(φ)＞ワイヤレス-GROUPS（グループ別）が16(0-F)(16グループ別）に設定されている場合：

1. マルチグループモード表示とシングルグループモード表示は、M手動モードのみがあります。

ロック機能

ボタンを2秒間長押しすると、画面の下に「LOCKED」が表示され、現在の画面がロックされていることを示し、この時は何のパラメータも設定できません、もう一度ボタンを2秒間長押しするとロックを解除できます。

CH30 = A TTL 0.0 B -- C -- D -- E -- LOCKED

拡大機能

マルチグループ表示からシングルグループ表示への切り替え：マルチグループモードでグループ別ボタンを短押ししてグループ別を選択し、<◎>ボタンを短押しして、グループ別をシングルグループ表示モードに拡大し、<◎>ボタンを短押しするとマルチグループ表示モードに戻ることができます。

CH10= OFF Zoom 24mm 68 200k

段階値の設定(パワー設定)

マルチグループ表示でMモードの場合

1. グループ別ボタンを短押ししてグループ別を選択し、機能選択ダイヤルを回して、その電力出力値がMin.-1/1またはMin.-10の間で変化し、各段階は0.1または1/3で増加されます。最後にボタンを押して、このグループの電力出力値を確定します。

CH30 H M s/16 -0.7 E M s/128 C M s/128 D M s/128 E H s/128 -0.3 ALL ZOOM

1. 機能ボタン1 (ALLボタン) を短押しするとすべての電力出力値が選択され、機能選択ダイヤルを回して、その電力出力値はMin.-1/1またはMin.-10の間で変化し、各段階は0.1段または1/3で増加され、最後に機能ボタン1 (ALLボタン) を短押ししてすべての電力出力値を確定します。

シングルグループ表示でMモードの場合

1. 直接機能選択ダイヤルを回して、その電力出力値はMin.-1/1またはMin.-10の間で変化し、各段階は0.1または1/3で増加されます。

注：Mモードは手動フラッシュモードです。

注：Min.は、MまたはMultiモードで設定できる最小出力値です。Min.の値は、MENU-STEPで設定された値によって異なります。最小出力値段階（STEP）は全部で9種類あ

り、それぞれ1/128 0.3、1/256 0.3、1/512 0.3、1/128 0.1、1/256 0.1、1/512 0.1、3.0 (0.1)、2.0 (0.1)、1.0 (0.1)です。ほとんどのセットトップフラッシュでサポートされている最小出力は1/128または1/128 (0.1)であり、1/256または1/256 (0.1)に設定することはできません。GODOX社のAD 600 Proなどの大出力スタジフラッシュに合わせて、最小出力を1/256または1/256 (0.1)に調整することができます。

CH10 = M 3.0 Zoom 24 mm OK ZOOM

露出補正裝置

マルチグループ表示でMモードの場合

1. グループ別ボタンを短押ししてグループ別を選択し、機能選択ダイヤルを回して、そのFEC値が-3・3の間で0.3ずつ増加し。ボタンを短押ししてこのグループのFEC値を確定します。
2. 機能ボタン1 (ALLボタン) を短押しするとすべての FEC値が選択され、機能選択ダイヤルを回して、その FEC値は-3\~3の間で0.3ずつ増加し、もう一度機能ボタン1 (ALLボタン) を短押ししてすべての FEC値を確定します。

シングルグループ表示でTTLモードの場合

1 直接機能選択ダイヤルを回して、そのFEC値は-3～3の間で0.3ずつ増加されます。 注：TTLモードは自動フラッシュモードであり、FEC値は露出補正値です。

CH30 A TTL +0.7 PROF B TTL +0.7 100% C TTL +0.7 47% D -- 50% E -- 50% #LL 200P Q

CH30 TTL PROP +0.7 200m 24mm 8F 200H

ストロボパラメータ設定（出力値、頻度、周波数設定）

ストロボパラメータの設定条件: メニュー < (p) >-GROPSは5(A-E)を選択し、メニューストロボはON(オン)にする必要があります。

マルチグループ表示の場合、ボタンを短押ししてストロボパラメータ値設定画面に入ります。

1. ストロボ (MULTI) モードでは (TTLもMアイコンも表示されません)。
   2.3行の表示内容は、それぞれ電力出力値（Min.\~1/4またはMin.\~8.0）、Times（フラッシュ回数）、Hz（フラッシュ周波数）です。
2. ダイヤルを回し、その電力出力値はMin.\~1/4またはMin.\~8.0の間で全段階で変化します。

3. 機能ボタン1(TIMESボタン)を短く押し、機能濃択ダイヤルを回してフラッシュ回数(1-100)を調整します。

4. 機能ボタン2(HZボタン)を短く押し、機能選択ダイヤルを回してフラッシュ周波数(1-199)を調整します。

5. 任意の項目又は3項目の設定値を設定したら、ボタンを短押しすると、ストロボ (MULTI) パラメータ価設定画面を終了します。

*注：フラッシュ回数はフラッシュ出力値と周波数に制約され、設定されたフラッシュ回数はシステム許容の上取値を超えてはなりません。受信機に送信された回数は、カメラのシャッター設定に関連した実際のフラッシュ回数です。

注：Min.は、MまたはMultiモードで設定できる最小出力価です。Min.の価は、MENU-STEPで設定された価によって異なります。最小出力価段階（STEP）は全部で9種類あり、それぞれ1/128 0.3、1/256 0.3、1/512 0.3、1/128 0.1、1/256 0.1、1/512 0.1、3.0 (0.1)、2.0 (0.1)、1.0 (0.1)です

CH30 = H ON MULTI B ON 1/256 C ON 3 Times D -- 7Hz E -- TIMES Hz 200M

造形ランプ設定

1. マルチグループ表示の場合に、機能ボタン4を短押しして、マルチグループの造形ランプをオン/オフにすることができます。
2. マルチグループが表示し、造形ランプのマスターがオンになっている場合、グループ別ボタンを短押ししてグループを選択します。機能ボタン4を短押しして、このグループの造形ランプの状態を切り替えることができます。オフ(--)、百分率(10%-100%)またはPROP（フラッシュの明るさに応じて変わる自動モード）の3つの状態があります。
   造形ランプが百分率の数値状態の場合、機能ボタン4を長押しして造形ランプ輝度値設定画面に入り、出力値選択ダイヤルを回して必要な百分率の数値を選択できます。
   シングル表示場合の操作も上記マルチグループ表示の場合と同じです。

注：現在、シングルグループ造形ランプスイッチを使用できる映像フラッシュの型番は以下の通りです。GSII、SKII、SKIV、QSII、QDII、DEII、DPHシリーズ、DPHシリーズ、その他、屋外フラッシュAD200、AD600シリーズがアップデートされた後にこの機能を使用することができます。今後、新しく発売する造形ランプを含むフラッシュはすべてこの機能を使うことができます。

ZOOM值設定

機能ボタン3を短押しして表示画面にZOOM値が表示され、グループ別ボタンを短押しして変更するグループ別を選択し、機能選択ダイヤルを回すしてZOOM値はAUTO/24-200で変化し、設定するZOOM値を選択し、最後に機能ボタン3を短押しして主画面に戻ります。

ここで造形ランプのアイコンが表示される場合は、造形ランプのマスター制御ユニットがオンになっていることを示します。

CH30 A TTL 0.0 PROP B TTL 0.0 100% C TTL 0.0 472 D -- 50% E -- 50% SRT GRA 200% Q

CH30 A Zoom 200 B Zoom 200 C Zoom 200 D Zoom 200 E Zoom 200

シャッター同期設定

1. 高速同期: FUJIFILMカメラでフラッシュ機能設定のSYNCをFPに設定し、フラッシュトリガーの画面にを表示させ、カメラシャッターを設定します。
2. リアカーテンシャッター FUJIFILMカメラでフラッシュ機能設定のSYNCをREARに設定し、フラッシュトリガーの画面に[1]を表示させ、カメラシャッターを設定します。

ブザー設定

ボタンを短押ししてカスタム機能メニューに入り、機能選択ダイヤルを<>に回し、さらにボタンを押してブザー画面に入り、選択ダイヤルを回して、オンに

CH30 A TTL •1.0 B -- C -- D -- E -- FILL 20CM

するかオフにするかを選択することができます。最後にボタンを短押ししてメインメニューに戻ります。 を選択するとブザーが起動します。 を選択するとブザーがオフになります。

PCポート設定

ボタンを短押ししてカスタム機能メニューに入り、機能選択ダイヤルをに回し、さらにボタンを短押ししてPCジャック設定に入り、機能選択ダイヤルを回してINまたはOUTを選択し、最後にボタンを短押ししてメインメニューに戻ります。 を選択すると、カメラが送信機をトリガします。 を選択すると、送信機がフラッシュをトリガします。

SHOOT機能設定

ボタンを短押ししてカスタム機能メニューに入り、機能選択ダイヤルをに回し、更にボタンを短押ししてSHOOT機能設定に入り、機能選択ダイヤルを回して1人撮影/グループ撮影/L-858を選び、最後にボタンを短押しして主画面に戻ります。 1人撮影: カメラで撮影するときに単写を選択し、MとMultiモードでは、マスター制御ユニットはスレープ制御ユニットにのみフラッシュ信号を送信します。これは一人での撮影に適しており、省電力に優れます。

PC JACK IN ▶ OUT


SHOOT ▶1 L-958

グループ撮影：カメラで撮影するときにグループ撮影を選択すると、マスター制御ユニットはパラメータとフラッシュ信号をスレープ制御ユニットに送信します。これはグループ撮影に適し、電力の消費が速いです。 L-858: L-858ライトメータを使用してフラッシュデータを直接設定し、送信機は同期信号のみを送信します。

Bluetooth設定

BluetoothMACコードの表示: MENUボタンを短押ししてメニューカスタム画面に入り、SETダイヤルを回して（）を選択し、次にSETボタンを短押ししてBluetooth設定画面に入り、Bluetooth MACコードは右下隣に表示されます。 Bluetoothリセット: MENUボタンを短押ししてメニューカスタム画面に入り、SETダイヤルを回して

BLUE.T RESET OFF ON GOBH-8190

（※）を選択し、次にSETボタンを短押ししてBluetooth設定画面に入り、SETダイヤルを回して「RESET」を選択し、SETボタンを短押しして選択画面に入り、SETダイヤルを回して「RESET」を選択し、最後にSETボタンを短押ししてBluetoothリセットを行い、リセット完了後に自動的に前の設定画面に戻ります。

APPダウンロード

QRコードをスキャンして「Godox Flash」モバイルアプリをダウンロードできます。(Androidとappleシステムの両方も利用できます)  詳細については、アプリ内の「使用方法」をクリックし、ここで詳しく教えてあげます。 注: 最初のモバイル デバイス (携帯電話またはタブレット) は、アプリを直接使用してライト本体を制御できます。他のモバイルデバイス (携帯電話やタブレット) を交換する場合、アプリ接続を正常に使用するには、ライト本体のBluetoothリセットを行う必要があります。 Bluetoothの初期パスワードは、000000です。

MENU: カスタムメニュー

以下のアプリケーション欄を参照して、カスタム機能を使用して設定してください。

カスタム記号	機能	設定記号	設定説明
《↑》	ワイヤレス	CH	32グループ: 1-32
		ID	OFF: オフ1-99: 01-99から選択できます
		SCAN	OFF: オフSTART: 空きのチャンネルのスキャンを開始します
		DIST	1-100m: 1-100mフラッシュ0-30m: 0-30mフラッシュ
		GROUPS	5(A-E): 5グループ別16(0-F): 16グループ別
※	Bluetooth	BLUE.T	OFF: BluetoothオフON: Bluetoothオン
		RESET	CANCEL: 操作をキャンセルしますRESET: Bluetoothをリセットします
	頻繁に点滅	ON	フラッシュをオンにします
		OFF	フラッシュをオフにします
DELAY	高速同期遅延	OFF	高速同期遅延をオフにします
		0.1ms-9.9ms	0.1ms-9.9ms: 高速同期遅延範囲
STEP	階段(出力)	1/128 0.3	最小出力階段1/128(各階段は1/3で増加されます)
		1/256 0.3	最小出力階段1/256(各階段は1/3で増加されます)
		1/512 0.3	最小出力階段1/512(各階段は1/3で増加されます)
		1/128 0.1	最小出力階段1/128(各階段は0.1で増加されます)
		1/256 0.1	最小出力階段1/256(各階段は0.1で増加されます)
		1/512 0.1	最小出力階段1/512(各階段は0.1で増加されます)
		3.0 (0.1)	最小出力階段3.0(各階段は0.1で増加されます)
		2.0 (0.1)	最小出力階段2.0(各階段は0.1で増加されます)
		1.0 (0.1)	最小出力階段1.0(各階段は0.1で増加されます)

カスタム記号	機能	設定記号	設定説明
SHOOT		1人撮影	カメラで撮影する時にM&Multiモードでフラッシュ信号のみを送信します
		グループ撮影	カメラで撮影する時にパラメータとフラッシュ信号(複数人での撮影に通す)を送信します
	L-858の使用	L-858	L-858ライトメータを使用してフラッシュデータを直接設定し、送信機は同期信号のみを送信します。
TCM	TCM変換機能	OFF	TCM変換機能をオフにします
			TT685II/VB60IIIシリーズ	TTLフラッシュ値をM(手動フラッシュ)電力値に変換し、臨用時はメインランプ型器を基準とし、TCM変換機能をオンにした後、<MODE,LOCK>ボタンを短押しますとTCM変換を行うことができます
		100j	AD100PRO
		200j	AD200
		300j	AD300Pro
		360j400j	AD400Pro
		600j	AD600,AD600Pro
		1200j	AD1200Pro
	伝統的なホットシュー	OFF	伝統的なホットシューをオフにします
		ON	伝統的なホットシューをオンにし、TTLフラッシュを使用できず、高速同期フラッシュ機能がないです
カスタム記号	機能	設定記号	設定説明
	フラッシュテストボタン	TRIGGER	トリガーフラッシュテスト
		SHUTTER	シャッターフラッシュテスト
PC	PCポート	IN	入力側、カメラが送信機をトリガします。
		OUT	出量側、送信機がフラッシュをトリガします。
	シャッター	CURTAIN	カーテンシャッター
		LEAF	ミラー間シャッター
	ブザー	OFF	ブザーをオフにします
		ON	ブザーをオンにします
	スリープ	60 sec	60秒操作しないと、スリープモードに入ります
		30 min	30分操作しないと、スリープモードに入ります
		60 min	60分操作しないと、スリープモードに入ります
		OFF	スリープ機能をオフにします
LIGHT	バックライト	12sec	12秒操作しないと、LCDとボタンのバックライトが自動的に消灯します
		OFF	LCDとボタンのバックライトをオフにします
		ON	LCDとボタンのバックライトを常時オンにします
	LCDコントラスト	-3+3	コントラスト値の範囲: -3~+3の整数

カスタム記号	機能	設定記号	設定説明
USER	事前設定の使用	SAVE	保存グループ:1-5
		LOAD	グループ:1-5
CLEAR	データ削除機能	CANCEL	キャンセル
		CLEAR	メニューデータの削除

注：<→>の対応する機能ボタン4を短押しして前の設定に戻ることができます。 互換性のあるフラッシュ型番

送信機	受信機	フラッシュ型番	備考
XPROIIF	---	AD300Pro、AD100Pro、AD600B、AD200、AD200pro、V850IIシリーズ、V850IIIシリーズ、VTシリーズ、V860IIIシリーズ、V860IIシリーズ、TT685IIシリーズ、TT685シリーズ、TT585シリーズ、TT600シリーズ、V350-Fシリーズ、QTIIIシリーズ、SK300IV、SK400IV、MS300V、MS200V、DPIIIシリーズ、DPIIIIシリーズ
	XTR-16	AD360/AR400	GODOXワイヤレスUSBポートが付いているフラッシュ
		閃客一代シリーズ/5K一代シリーズ/DP一代シリーズ/GT/GS一代シリーズ小精雪	ラッシュ機能のみ
	XTR-16S	V860 V850	手動(M)モード低速使用のみ)

注：対応できる機能範囲：XPro IIFとフラッシュ両方が備えている機能。 XTワイヤレスシステムとX1ワイヤレスシステムとのチャンネル関係

XT-16コードスイッチ	ON	ON	ON	ON	ON	ON	ON	ON
X1ディスプレイ	CH01	CH02	CH03	CH04	CH05	CH06	CH07	CH08
XT-16コードスイッチ	ON	ON	ON	ON	ON	ON	ON	ON
X1ディスプレイ	CH09	CH10	CH11	CH12	CH13	CH14	CH15	CH16

互換性のあるカメラリスト

フラッシュトリガーに対する富士カメラの制御により、次のように分類する:

A類	X-Pro2, X-S10, X-T2, GFX50S, X-Pro2, X-T1, X-T3, X-T30, X-H2s, X-T4, GFX50R
B類	X-Pro1, X-T10, X-E1, X-A3
C類	X100F, X100T

カメラ互換性と対応できる機能対照表:

相机	TTLフラッシュ制御			Mフラッシュ制御			Multi重複	AFフォーカス補助ランプ
	基準	REAR	HSS(TP)	基準	REAR	HSS(TP)	フラッシュ
A類	√	√	√	√	√	√	√	√
B類	√	--	--	√	--	--	√	--
C類	√	√	√	√	√	--	√	--

1. X100Tはリアカーテン (REAR) 機能がないです。 2. AFフォーカス補助ランプは、シャッター低速（<200）時のみ点灯します。 3. この表は、現在試験されているカメラモデルのみを記載しており、富士シリーズのすべてのカメラが含まれていません。他のカメラモデルは、ユーザーが自分で試験することができます。 4. 当社は、この表の内容を将来変更する権利を留保します。 仕様とパラメータ

型番	XPROIF
互換性のあるカメラ	富士カメラに対応(自動フラッシュ)
	PC出力ポート付きのすべてのカメラ
電源供給	2"AA電池
露出脚御
TTL自動フラッシュ	TTL
手動フラッシュ	備える
ストロボフラッシュ	備える
機能
高速同期	あり(カメラで設定する)
リアカーテン同期	あり(カメラで設定する)
露出補正	× 3 EV(露出値)、 1/3 EVで増加する
補助フォーカス	備える
造形フラッシュ	トリガーを介してフラッシュの造形ランプを制御できます
ブザー	トリガーを介してフラッシュのブザーを制御できます
ワイヤレスシャッター	受信機は 2.5 mm同限インターフェースを介してカメラの撮影を制御できます
ZOOM設定	送信機によってフラッシュの焦点距離値を調整でき、自動AUTO/焦点距離24~200を選択できます
TCM	TTL撮影値をM出力値に変換させます
ファームウェアのアップデート	本体のUSB Type-Cポートを介してファームウェアのアップデートを行います
記憶機能	2秒設定後のパラメータを自動的に配情し、再起動すると自動的に回復します
ディスプレイ	バックライトのオン/オブを切り替えるワイドスクリーン液晶表示
ワイヤレスフラッシュ
伝送距離(約)	0~100メートル
ワイヤレス内蔵	2.4 CH _2
変調モード	MSK
チャンネル	32つ
ワイヤレスID	OFF,01~99
グループ倒	5グループ又は16グループ(メニューから選択できる)
仕様
寸法	95mm*62mm*49mm
正味重量	93g

工場出荷時の設定に戻す

同時に中央の2つの機能ボタンを2秒間長押しし、画面にRESETが表示され、下にCANCELとOKの2つのオプションがあり、SETダイヤルを回してOKを選択し、SETボタンを短押しして、自動で主画面に戻り、工場出荷時の設定に復帰したことを示します。

ファームウェアのアップデート

この機器はUSBポートを通じてファームウェアのアップデートを行うことができます。ソフトウェアの最新の公告と説明は公式サイトに発表されます。 注: 本製品は出荷時にUSBアップデートケーブルが付属していないので、別途購入してください。本製品のUSBポートはUSB Type-Cであり、USB Type-Cケーブルを使用してください。ファームウェアのアップデートには、Godox G3プログラムソフトウェアのサポートが必要です。ファームウェアをアップデートする前に「Godox G3ファームウェアアップデートソフトウェア」をダウンロードしてインストールし、対応するファームウェアファイルを選択してください。製品のファームウェアがアップデートされたので、説明書の最新電子版をご参照ください。

注意事項

1. 正しくフラッシュできず、または撮影できない場合は、電池が正しく装入しているかどうか、およびフラッシュトリガーの電源を入れているかどうか、フラッシュトリガーが同じチャンネルに設定されているかどうか、接続ケーブルまたはホットシューが正しくてしっかりと接続されているかどうか、機能モードが正しく設定されているかを確認してください。 2. カメラが撮影しかできず、フォーカスができない場合、本体またはレンズがMFマニュアルフォーカスに設定されているかどうかを確認し、AFオートフォーカスに設定してください。 3. お使いのフラッシュトリガーが他人のものに干渉されてフラッシュしたり、撮影されたりする場合は、フラッシュトリガーのチャンネル設定を変更してください。

GODOX2.4Gワイヤレスフラッシュ漏れの原因および解決策:

1. 外部環境2.4 G信号干渉（無線基地局、2.4 Gwifiルータ、Bluetoothデバイスなど）フラッシュトリガーのチャンネルCH設定を調整し（+10推奨）、干渉のないチャンネルを使用するか、使用中に他の2.4 Gデバイスをオフにしてください。 2. フラッシュのコンデンサ充電済又は充電速度が速写速度（フラッシュ準備完了インジケーターランプが点灯）に追従しており、過熱保護またはその他の異常状態にないことを確認してください。 フラッシュの段階値を下げてください。TTLモードの場合はMモードに変更してみてください（TTLモードではプリフラッシュが必要です）。 3. フラッシュトリガーとフラッシュととの距離が近すぎますか（距離<0.5 m） フラッシュトリガーで「近距離ワイヤレスモード」をオンにし、MENU-（1p）—DISTを0-30mに設定してください。 4. フラッシュトリガーおよび受信機の電力が低いですか 電池を交換してください（フラッシュトリガーの電池として、1.5 Vの使い捨てアルカリ電池を推奨）

フラッシュトリガーの保守

落下防止：強い衝突や振動は、フラッシュトリガーの故障の原因となります。 乾燥状態を保持：本製品は防水製品ではありません、水に浸したり、高湿度の環境に置くと故障する可能性があります。内部構造が鏽びると修理できない場合があります。 寒い日に眠かいビルに出入りするなどの温度の急変を避けてください。フラッシュトリガーの内部が結露する可能性があります。結露を避けるために、フラッシュトリガーを手提げ袋やビニール袋に入れておくと、温度の急変を防ぐことができます。 強い磁場から離れる：無線放送信機などの機器で発生する強い静電気または強い磁場は、本製品の正常な動作を妨げる可能性があります。
