Type de produit	Pulvérisateur de jardin à dos
Marque	Husqvarna
Modèle	320SM
Capacité du réservoir	20 L
Capacité de la chambre à air	0,9 L
Pression maximale	1,0 MPa
Pression de fonctionnement	0,2 – 0,3 MPa
Longueur de la lance	60 cm
Longueur du tuyau	120 cm
Sangle de transport	100 cm x 3,5 cm (x2)
Poids net	3,5 kg
Poids brut	4,0 kg
Dimensions du carton	36 x 21,5 x 57,5 cm
Alimentation	Manuelle (pompe à bascule)
Type de pulvérisation	Buse réglable ou buse à jet plat
Fonctions principales	Pulvérisation de pesticides, herbicides, nettoyants et autres produits chimiques (sauf caustiques/corrosifs)
Montage	Assemblage de la barre oscillante, bielle, tuyau, déclencheur et lance
Entretien et nettoyage	Rincer à l'eau claire après chaque utilisation ; lubrifier la rondelle d'étanchéité ; remplacer la rondelle si nécessaire
Sécurité	Ne pas fumer, manger ou boire pendant l'utilisation ; porter des vêtements de protection ; stocker hors de portée des enfants, à l'abri du gel et du soleil
Pièces détachées et réparabilité	Rondelle d'étanchéité, filtre à eau, filtre de déclenchement, buses, goupille fendue, etc.
Informations générales	Notice disponible en téléchargement gratuit au format PDF ; questions possibles via l'interface

FOIRE AUX QUESTIONS - 320SM HUSQVARNA

Comment monter le pulvérisateur Husqvarna 320SM ?

Insérez la barre oscillante dans le trou du réservoir, fixez la bielle avec la goupille de verrouillage, puis raccordez le tuyau de pulvérisation à la chambre à air et le déclencheur à la lance. Voir le schéma dans la notice.

Quelle est la capacité maximale du réservoir ?

La capacité maximale du réservoir est de 20 litres.

Comment mettre sous pression le pulvérisateur ?

Après avoir rempli le réservoir, pompez 6 à 8 fois sur la barre à bascule pour aspirer le liquide et augmenter la pression. Ouvrez ensuite le commutateur pour pulvériser.

Quels produits puis-je pulvériser avec cet appareil ?

Le pulvérisateur est conçu pour la plupart des pesticides, herbicides, produits de nettoyage et autres produits chimiques. Évitez les solutions caustiques ou corrosives.

Comment entretenir le pulvérisateur après utilisation ?

Rincez le réservoir, la lance et le tuyau à l'eau claire après chaque utilisation. Lubrifiez régulièrement la rondelle d'étanchéité en feutre du tube intérieur.

Que faire en cas de fuite de liquide ?

Vérifiez l'état de la rondelle d'étanchéité au fond du tube intérieur. Si elle est usée, démontez le tube, retirez l'ancienne rondelle et remplacez-la par une neuve.

Quelle est la pression de fonctionnement recommandée ?

La pression de fonctionnement se situe entre 0,2 et 0,3 MPa. La pression maximale de la chambre à air est de 1,0 MPa.

Puis-je utiliser le pulvérisateur avec des produits acides ?

Non, évitez de pulvériser des solutions caustiques ou corrosives car elles pourraient endommager l'appareil.

Comment ranger le pulvérisateur ?

Stockez-le hors de portée des enfants, dans un endroit bien aéré, à l'abri du soleil et du gel. Videz et rincez le réservoir avant rangement.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également poser des questions via l'interface.

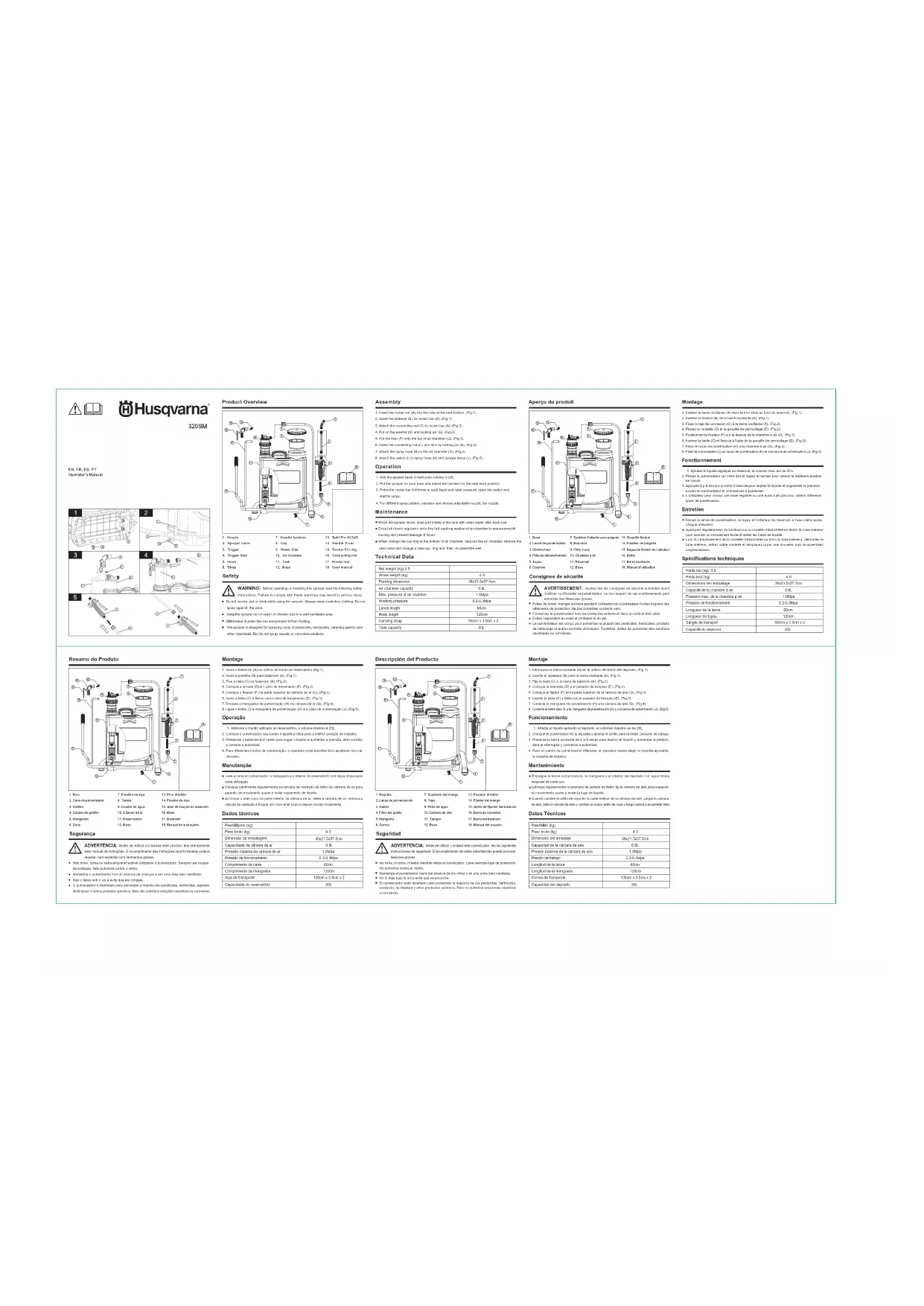

MODE D'EMPLOI 320SM HUSQVARNA

1. Buse 7. Système d'attache pour poignée 13. Goupille fendue
2. Lance de pulvérisation 8. Bouchon 14. Fixateur de poignée
3. Déclencheur 9. Filtre à eau 15. Bague de fixation de
4. Filtre de déclenchement 10. Chambre à air 16. Bielle
5. Tuyau 11. Réservoir 17. Barre oscillante
6. Courroie 12. Base 18. Manuel d'utilisation

Consignes de sécurité

A AVERTISSEMENT: vaúillez lipe les consignes de sécurité suivantes avant
AVERTIGUEMENT : Utiliser des énergies des activités versailles dans d'utiliser ou d'installer ce pulvérisateur. Le non-respect de ces avertissements peut
entrainer des blessures graves.
- Évitez de fumer, manger ou boire pendant l'utilisation du pulvérisateur. Portez toujours des vêtements de protection. No non-révités que n'est un
- Conservez le pulvérisateur hors de portée des enfants et dans un endroit bien aéré.
- Évitez l'exposition au soleil et protégez-le du gel.
- Le pulvérateur est conçu pour pulvéber la plupart des pesticides, herbicides, produits
de nettoyage et autres produits chimiques. Toutefois, évitez de pulvenser des solutions caustiques ou corrosives.

Montage

1. Insérez la barre oscillante (A) dans le trou situé au fond du réservoir, (Fig.1)
2. Insérez la fixation (B) de la barre oscillante (A), (Fig.1).
3. Fixaz la tige de connexión (C) à la barre oscillante (A), (Fig.2).
4. Placez la rondelle (D) et la coupelle de verrouillage (E), (Fig.2).
5. Deslignation le fixeaux (F) qui les desvues de la chemière à n°1 (C
6. Posidonnez le idaleur (P) sur le dessus de la chamore à air (G), (Fig. 3).
7. Insérez la bielle (C) et fixez-la à l'aide de la poupille de verrouillane (E). (Fig. 3).
8. Fixez le tuva de puivérisation (H) à la chambre à air (G). (Fig.4).
9. Fixez le commutateur (I) au tuyau de pulvérisation (H) et à la lance de pulvérisation (J), (Fig. 5).

Fonctionnement

Fondienement
1. Ajoutez le liquide appliqué au réservoir, le volume max. est de 20 L.
2. Placez le pulvérisateur sur votre dos et régiez le jamais pour obtenir la meilleure position de travail.
3. Annuyez 6 à 8 fois sur la bame à bascule pour aspirer le liquide et augmenter la pression :
ouvez le commutateur et commencez à pulvériser.
4. L'utilisateur peut choisir une buse réglable ou une buse à jet plat pour obtenir différents

types de p
Entretien
• D'insig le insige de suvulatation, le casu et l'intérature du plasminis à l'au claire après
- Rincez la lance de puissance, le tuyau et finmeur ou reservoir à l'eau claire après chaque utilisation.
- Appliquez régulièrement du lubrifiant sur la rondelle d'étanchélité en feutre du tube intérieur
pour assurer un mouvement fluide et éviter les fuites de liquide.
- Cels du remplacement de la rondelle d'etanchette au fond du tube interior, démonlez le tube intérieur, retirez ladite rondelle et remplaciez-la par une nouvelle, puis ré-assembliez
soigneusement.

Spécifications techniques

Poids net (kg) 3,5
Poids brut (kg)	4,0
Dimensions de l'emballage	36x21.5x57,5cm
Capacité de la chambre à air	0,9L
Pression max. de la chambre à air	1,0Mpa
Pression de fonctionnement	0,2-0,3Mpa
Longueur de la lance	60cm
Longueur du tuyau	120cm
Sangle de transport	100cm x 3,5cm x 2
Capacité du réservoir	20L

Resumo do Produto

1. Bivio 2. Caro do pulverizador 3. Gadhin 4. Coactor do gadhin 5. Manguera 6. Cinta 7. Presifra da alpa 8. Tarqua 9. Coactor de ligua 10. Câmera de lar 11. Reservations 12. Base 13. Prou-dolido 14. Fixador da alpa 15. Avat de fixação do balancón 16. Sêla 17. Balancón 18. Manual de instituições
