TVM 3248 - Support des enceintes VOGELS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TVM 3248 VOGELS au format PDF.
| Type de produit | Support mural pour enceintes |
| Marque | VOGELS |
| Modèle | TVM 3248 |
| Poids maximal supporté | 50 kg (estimation) |
| Compatibilité VESA | Jusqu'à 400x400 mm (estimation) |
| Matériau | Acier |
| Couleur | Noir |
| Angle d'inclinaison | Réglable (tirer/pousser) |
| Gestion des câbles | Oui (serre-câbles et clips fournis) |
| Niveau à bulle intégré | Oui |
| Fixation murale | Murs en béton, brique pleine, colonnes en bois massif |
| Contenu du kit | Support mural, adaptateurs, boulons, chevilles Fischer DuoPower, rondelles, caches, outils |
| Outils nécessaires | Tournevis cruciforme, perceuse, foret 8 mm (béton) ou 4 mm (bois), clé Allen M4 |
| Entretien | Chiffon sec non pelucheux, sans détergents |
| Sécurité | Installation par un expert, porter des EPI, soulever à deux |
| Garantie | 10 ans (défauts de matériaux et fabrication) |
| Dimensions approximatives | 50 x 20 x 5 cm (estimation) |
FOIRE AUX QUESTIONS - TVM 3248 VOGELS
Questions des utilisateurs sur TVM 3248 VOGELS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support des enceintes au format PDF gratuitement ! Retrouvez votre notice TVM 3248 - VOGELS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TVM 3248 de la marque VOGELS.
MODE D'EMPLOI TVM 3248 VOGELS

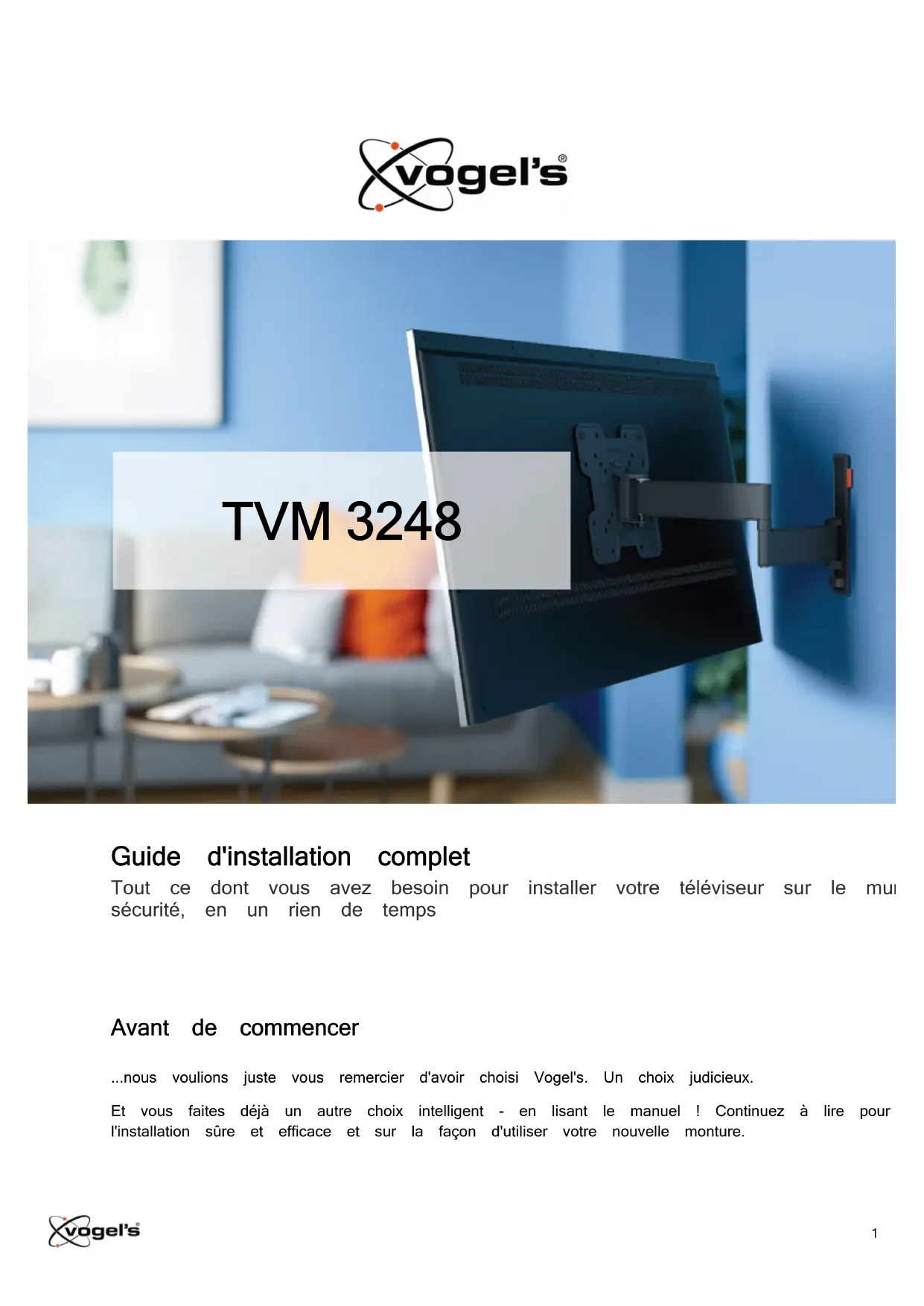

Guide d'installation complet
Tout ce dont vous avez besoin pour installer votre téléviseur sur le menu sécurité, en un rien de temps
Avant de commencer
...nous voulions juste vous remercier d'avoir choisi Vogel's. Un choix judicieux.
Et vous faites déjà un autre choix intelligent - en lisant le manuel ! Continuez à lire pour l'installation sûre et efficace et sur la façon d'utiliser votre nouvelle monture.
Prenez soin de vous
!
Attention
Lisez toujours attentivement ces instructions de sécurité avant d'installer et d'utiliser ce produit. Il est strictement nécessaire de suivre ces instructions. Un montage incorrect et/ou une installation incorrecte peuvent vous mettre en danger, ainsi que votre téléviseur et votre fa
Ne prenez pas de risques... Lisez tout
- Vogel's recommande que le montage et/ou l'installation de ce produit soient effectués par un expert dûment qualifié.
- Vogel's ne peut être tenu responsable d'aucune blessure et/ou de dommages causés par une installation incorrecte.
- Veuillez consulter le manuel de votre téléviseur et vous assurer que le poids et la taille du téléviseur sont conformes aux limites de poids et de taille maximales spécifiées pour ce p et que les boulons de montage du téléviseur utilisés sont d'une longueur et d'un diamètre appropriés. Notez que tous les accessoires de montage fournis ne sont pas nécessaires po l'installation d'un seul téléviseur.
- Les accessoires de fixation murale fournis sont exclusivement destinés à être installés sur des murs en briques pleines, en béton massif ou sur des colonnes en bois massif.
- Tout matériau recouvrant le mur ne doit pas dépasser 3 mm / 0,12 pouce.
- Pour le montage sur des murs en d'autres matériaux, tels que des briques creuses, des panneaux de bois ou des plaques de plâtre, veuillez consulter votre installateur et/ou un fournisseur spécialisé.
- Nettoyez le produit avec un chiffon sec non pelucheux. N'utilisez pas de détergents ou d'autres solvants pour nettoyer le produit.
- Seul un personnel qualifié et certifié peut réparer le produit. N'utilisez que des pièces de rechange d'origine. L'utilisation d'autres pièces entraînera l'annulation de la garantie et pourrai entraîner des blessures.
- Les altérations du produit et les modifications techniques ne sont pas autorisées. Cela annulera la garantie et pourrait entraîner des blessures.
- Conservez toujours le produit dans un endroit sec et sûr, à une température comprise entre -10 °C et 50 °C.
- Manipulez et transportez le produit avec soin.
- Reconditionnez le produit lorsque vous le transportez ou ne l'utilisez pas pendant une longue période.
- Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!

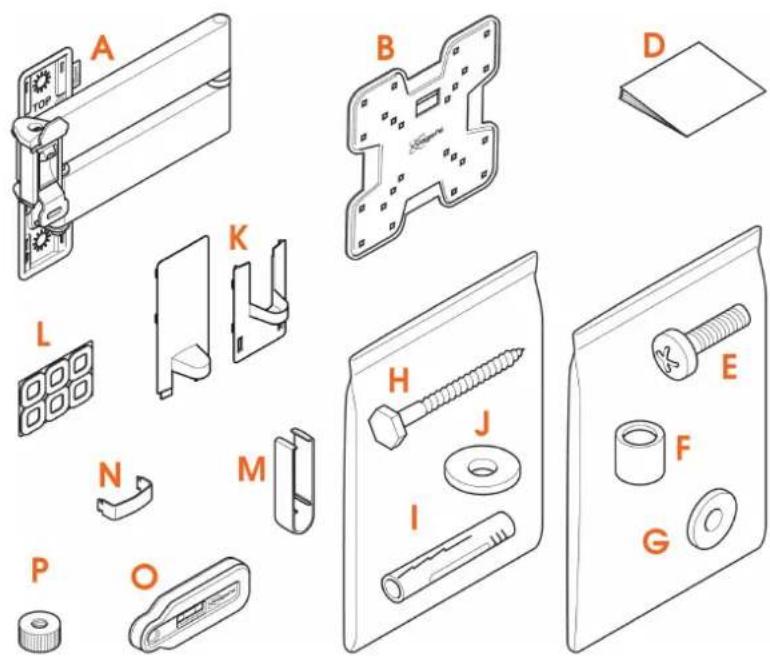

Qu'y a-t-il dans votre boîte ?
• Il manque quelque chose ? Assurez-vous que rien ne manque dans votre emballage :
A. Support mural
B. Adaptateur
D. Instructions de sécurité
E. Boulons pour les bandes de fixation sur les téléviseurs (voir le contenu ci-dessous)
F. Espaceurs
G. Rondelles ∅ 18 mm
H. Vis
I. Chevilles (Fischer® DuoPower)
J. Rondelles ∅ 22 mm
K. Couvertures
L. Protections pour le téléviseur
M. Serre-câbles
N. Clip de câble pour plaque murale
O. Niveau à bulle
P. Écrou à ailettes
- Contenu du kit de fixation pour téléviseur :
• 4 boulons M4*12 mm
• 4 boulons M4*25 mm
• 4 boulons M6*12 mm
• 4 boulons M6*25 mm
• 4 boulons M8*12 mm
• 4 boulons M8*25 mm
• 4 boulons M8*45 mm
• 4 rondelles M6
• 4 entretoises 10 mm
Vous n'avez pas besoin de toutes les fixations pour monter votre téléviseur. Conservez le pour un usage ultérieur ou autre!

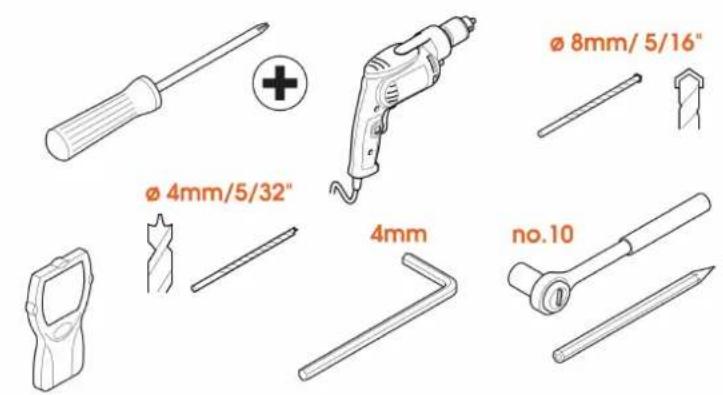

Vos outils sont prêts ?
- Ne commencez pas sans tous les outils nécessaires :
• Tournevis cruciforme
- Perceuse
- Foret 8 mm ou 5/16" béton / brique (pour murs béton / brique uniquement)
- Foret 4 mm ou 5/32" bois (pour les murs en bois uniquement)
• Détecteur de montants (facultatif)
• Clé à douille n° 10
- Crayon
• Clé Allen M4 (4 mm)
Assurez votre sécurité
- Qui se soucie d'avoir l'air cool ? Portez toujours un équipement de protection individuelle :
• Protection des yeux
• Protection auditive
- Chaussures de sécurité
À vos marques... prêt... installez!

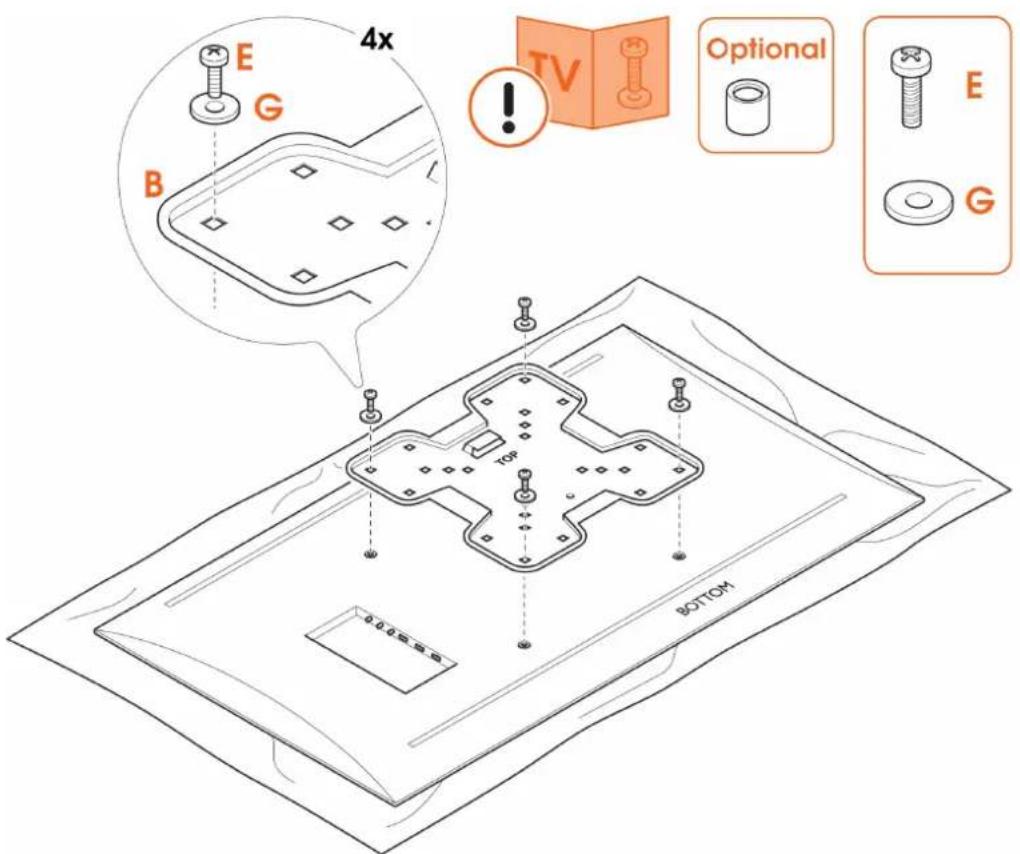

Étape 1 : Fixer l'adaptateur au téléviseur
Posez le téléviseur avec précaution sur une surface propre et sans obstacle.
-
Vissez les bandes Ⓑ sur le téléviseur avec les boulons Ⓔ et les rondelles Ⓙ.
Il vous manque des boulons? Ou en avez-vous besoin d'autres? L'équipe sympathique de Vogel's Consumer Care vous attend pour vous aider: vogels.com/contact

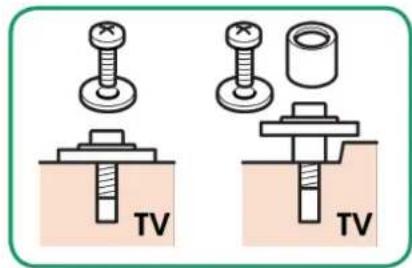

Veillez à ce que les boulons et les entretoises soient correctement positionnés.
Reportez-vous au manuel d'utilisation de votre téléviseur pour connaître le matériel de mont approprié.
Étape 2: Fixer le support mural au mur
Connaissez-vous bien vos murs ? Les matériaux dont ils sont faits importe plus que vous ne
Mur de béton / brique
Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.

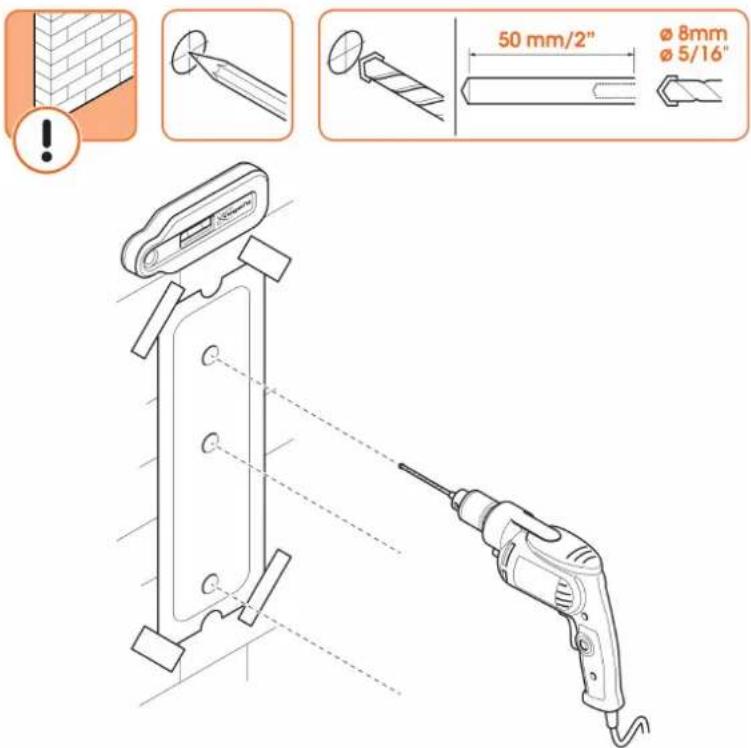

- Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.
- Percez les trous.


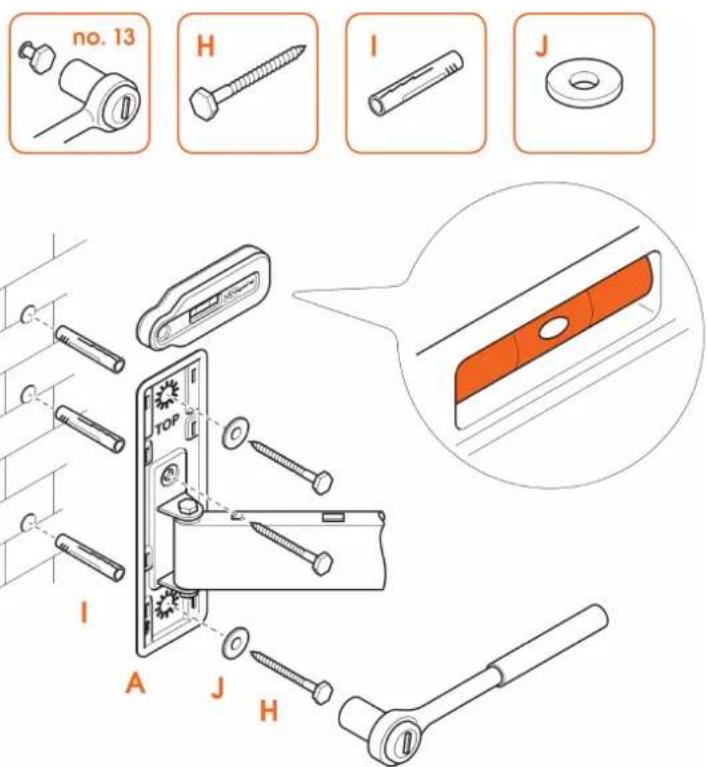

- Fixez le support mural Ⓐ au mur avec les vis Ⓗ, les rondelles Ⓙ et les chevilles ①. Utilisez le niveau à bulle pour niveler le support mural.
Lubrifier les vis pour faciliter le vissage.


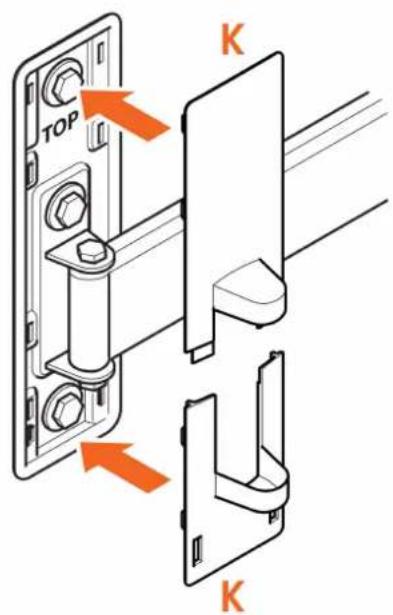

TOP K K- Placez les caches Ⓔ.

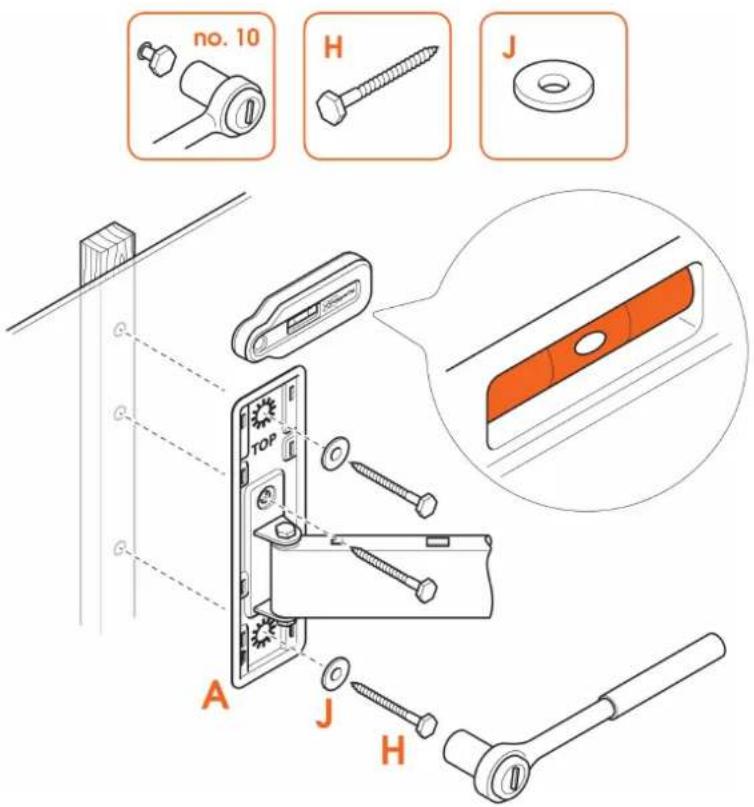

Mur en bois avec des poteaux
Ne percez pas encore ! Essayez notre appli gratuite DrillRight™ AR pour trouver la bonne hauteur et marquer facilement le premier trou.
-
Ne vous contentez pas de deviner! Utilisez toujours un détecteur de poteaux pour détermin la position des poteaux.
-
Trouvez l'endroit idéal pour le perçage avec notre application DrillRight™ AR et le gabarit de perçage inclus.
Ne détruissez pas vos murs! Le support mural doit toujours être fixé aux montants.
- Maintenant, la partie amusante... le perçage des trous.
- Fixez le support mural Ⓐ au mur en bois à l'aide des vis Ⓗ et des rondelles Ⓙ. Utilisez le niveau à bulle pour niveler le support mural.
Lubrifier les vis pour faciliter le vissage.
Autre type de mur / Je ne connais pas mon type de mur
!
Si votre mur est un peu spécial - par exemple, des briques creuses, des murs en col métalliques, des panneaux de bois ou des plaques de plâtre - ou si vous n'êtes tout simplement pas sûr, ne vous inquiétez pas! Il suffit de demander à votre installateur, à fournisseur spécialisé ou à l'équipe de Vogel's Consumer Care à l'adresse www.vogels.com/contact.

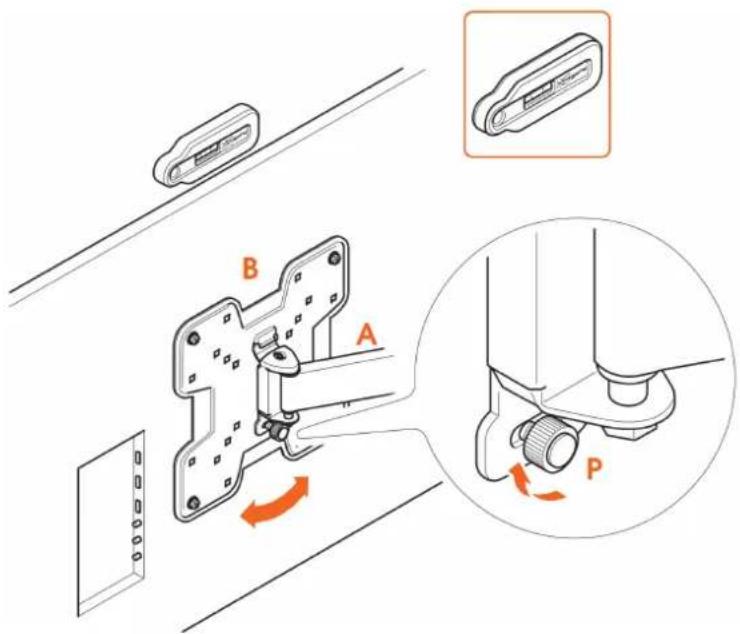

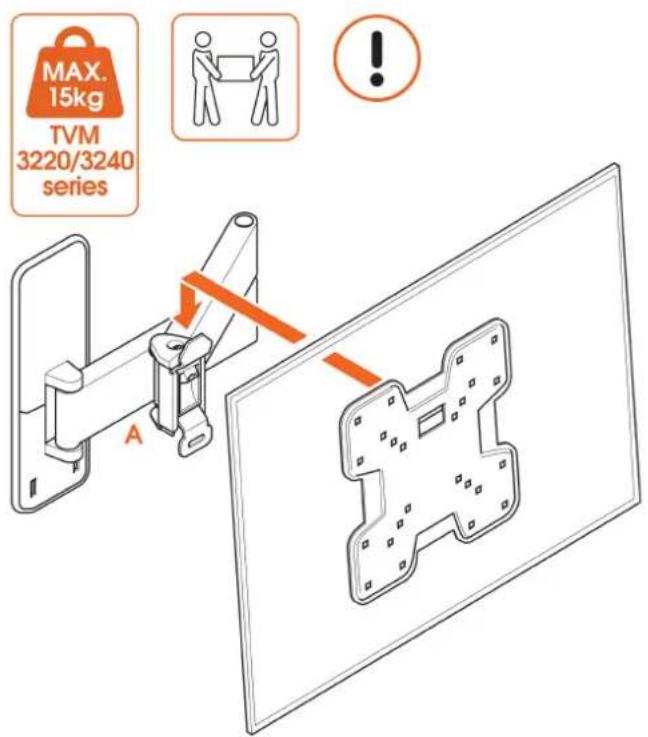

Étape 3 : Fixer le téléviseur au support mural
- Soulevez avec précaution et fixez la télévision au support mural Ⓐ.
- Fixez l'adaptateur Ⓑ au support mural Ⓐ à l'aide de l'écrou à ailettes Ⓓ. Assurez-vous que le téléviseur est de niveau, en utilisant le niveau à bulle.
Vous devez soulever votre téléviseur à deux. Ne soyez pas téméraire!
Vous avez terminé! Profitez de votre télévision!
Caractéristiques pratiques
Vous avez un problème de câble ? Vous avez besoin d'inspiration pour cacher et guider câbles ou pour placer d'autres accessoires du téléviseur ? Consultez notre site web vogels.com!

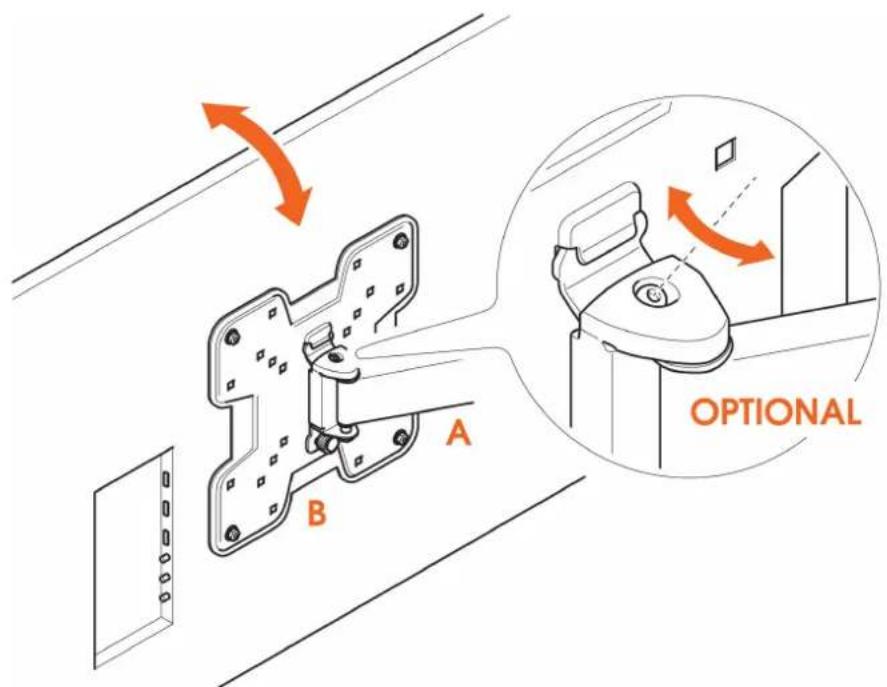

Inclinez pour éviter les reflets
Réglez l'angle d'inclinaison en tirant le téléviseur vers l'avant ou l'arrière.
-
Facultatif : si l'écran s'incline vers le bas. Serrez le boulon avec la clé.

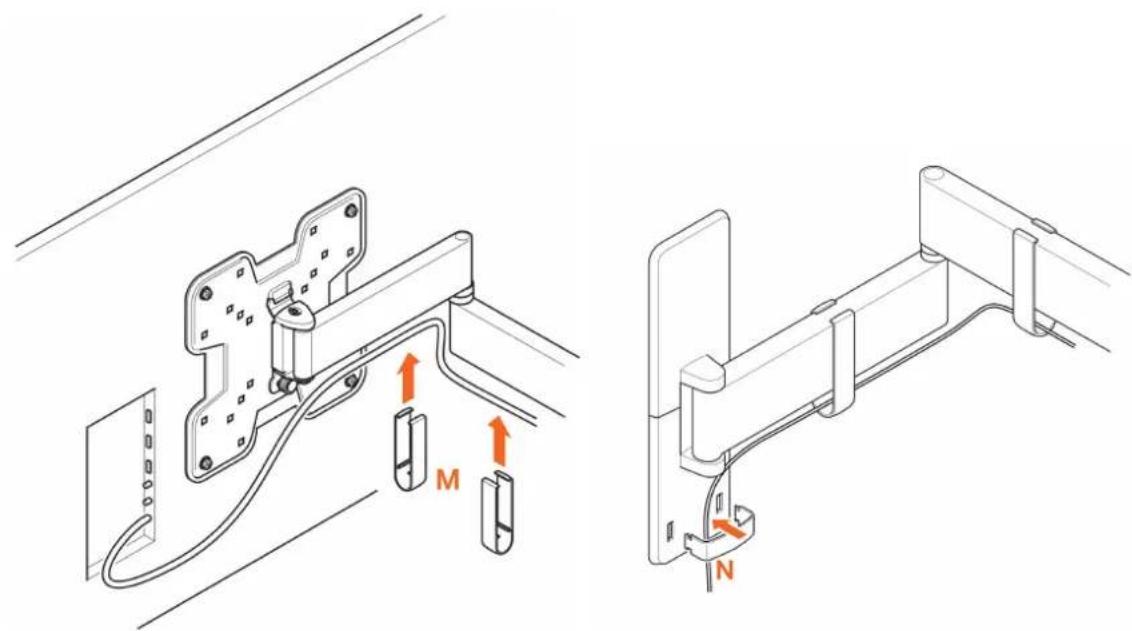

Guidez vos câbles électriques
- Guidez les câbles.
- Placez le clip de câble Ⓜ sur le bras, à l'endroit voulu.
- Placez le clip de câble Ⓝ sur la plaque murale.

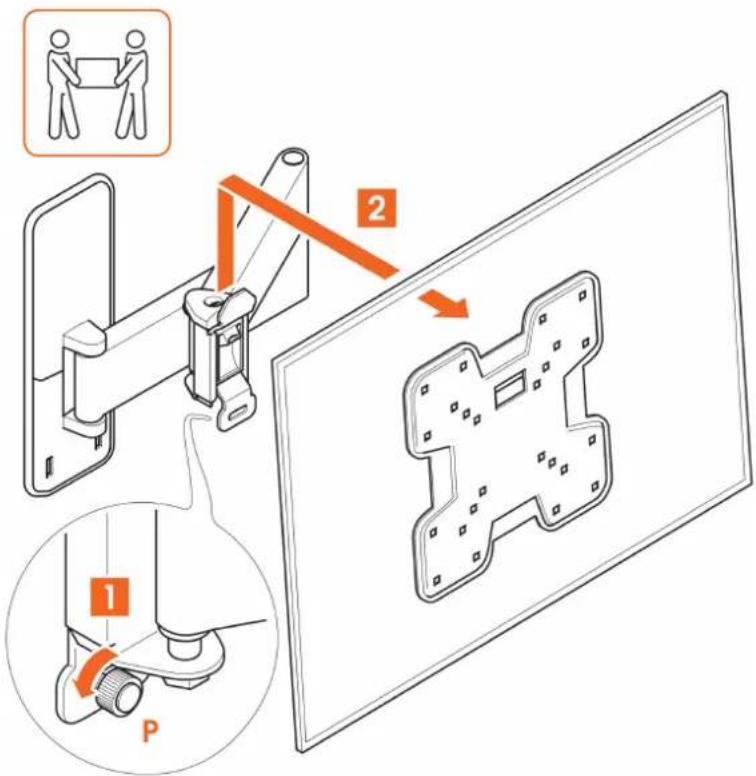

Démonter votre téléviseur
-
Retirez l'écrou à ailettes Ⓓ.
-
Retirez le téléviseur et posez-le dans un endroit sûr.
!
Là encore, soulever votre téléviseur est un travail pour deux personnes. Demandez toujours l'aide.
Dites-nous ce que vous ressentez!
Votre opinion compte plus que vous ne le pensez. Elle nous aide à fabriquer de meilleurs aider d'autres clients à faire des choix éclairés.
Faites-nous part de vos commentaires et inscrivez-vous pour gagner des produits Vogel's !
Il suffit de visiter le site vogels.com/review pour partager ou consultez les conditions générales.
Vous avez un doute ? Vous n'êtes pas sûr ? Vous n'en pouvez plus ?
De nombreuses aides vous attendent, en ligne :
 | info@vogels.comwww.vogels.com/contact |
 | facebook.com/VogelsForSure/ |
 | instagram.com/vogels_official/ |
 | www.youtube.com/c/VogelsForSure |
Dépannage simple
Vous avez trouvé un problème que vous ne pouvez pas résoudre ? Pas de panique... essay
| Problème Cause Solution | ||
| « Il y a des taches les bras du support mural. » | Lear taches sont causées par l'intérieur en pulpe de chiffon. papier de la boîte. Nous avons décidé de réduire la quantité de plastique dans l'emballage et il n'y a donc plus de sac en plastique autour du produit pour éviter la présence de poussière de papier sur le produit. Ces taches peuvent donc se produire, malheureusement. | Les taches sont faciles à enlever avec un |
| « Mon téléviseur ne reste pas à l'horizontale lorsqu'on le fait tourner / lorsqu'on le déplace. » | Lorsque vous mettez votre Mettez le téléviseur à niveau à l'aide d'un téléviseur à niveau et qu'iveau à bulle et serrez soigneusement vous serrez l'écrou à l'écrou à ailettes à l'aide d'une clé Allen de ailettes à la main, il se 4 peont, plutôt qu'à la main. qu'il ne soit pas assez serré pour rester à niveau. | l'écrou à ailettes à l'aide d'une clé Allen de qu'il ne soit pas assez serré |
| Je n'ai pas les bons boulons pour mon téléviseur! | Le monde de la technologie télévisuelle est consommateurs de Vogel's un kit de en constante évolution - service, et nous vous enverrons tout ce est parfois difficile de suivant vous avez besoin. Cliquez ici pour le rythme. Il se peut documentar le service consommateurs de que la bonne taille de boulon ne soit pas incluse... vous êtes tout simplement trop avancé! | Il suffit de demander au service |
| « Il me reste beaucoup de boulons, c'est normal? » | Non, vous l'avez très bien ne gaspillez pas les autres boulons, fait! Vous n'avez besoin que de 4 boulons pour installer le support sur votre téléviseur. En raison des différents types de téléviseurs, nous avons inclus les tailles les plus courantes pour les téléviseurs les plus vendus. | Vous pouvez les utiliser pour un autre téléviseur lorsque vous en achetez un nouveau ou l'utiliser ailleurs. |
| Mes vis se sont cassées dans le murpas percé assez profond...murale pour fixer le support mural au mur. ou que votre foret était émoussé, de sorte que trou est trop étroit et quailleà de la vis comme indication de la vis est restée coincée. | Il se peut que vous n'avellisez un autre trou dans la plaque |
FAQs
| Où puis-je demander les bons boulons mon téléviseur (un kit de service) ? | Pouels que soient vos besoins, il vous suffit de contacter votre revendeur Vogel's local ou Vogel's. Cliquez ici pour contacter le service consommateurs de Vogel's. |
| Où puis-je trouver des vidéos d'installation ? La vidéo d'installation se trouve sur la page produit de votre produit sur notre site web. Vous pouvez également la retrouver sur notre chaîne YouTube : www.youtube.com/c/VogelsForSure | |
| Et si j'ai besoin de pièces de rechange ? Si vous avez besoin d'une pièce de rechange, veuillez contacter votre revendeur local ou Vogel's. Cliquez ici pour contacter le service consommateurs de Vogel's. | |
| Où puis-je trouver le gabarit de perçage ? Le gabarit de perçage est imprimé sur la carte d'incrustation dans la boîte. Vous pouvez le découper à votre convenance. | |
| A quelle hauteur dois-je fixer ma télévision ? Le centre de votre téléviseur doit idéalement être placé à hauteur des yeux, lorsque vous êtes assis. Téléchargez et utilisez l'application gratuite DrillRightTM AR pour déterminer la hauteur du téléviseur et pour marquer le premier trou. | |
| A quelle hauteur dois-je fixer mon télévisors qu'un support mural avec fonction en cas de support inclinable ? | d'inclinaison est utilisé, votre télévision peut être montée au-dessus du niveau des yeux. |
| Quels boulons ou vis dois-je utiliser ? | Vogel's propose un kit de montage complet avec tout le matériel de fixation inclus dans la boîte, pour votre téléviseur et votre mur. Il vous manque les bons boulons pour votre téléviseur ? Veuillez contacter votre revendeur Vogel's local. Cliquez ici pour contacter le service consommateurs de Vogel's. |
| Pourquoi utilisez-vous les chevilles Fischer© ? | La cheville Fischer© DuoPower est largement considérée comme le meilleur standard en matière de chevilles. Choisissez ce qu'il y a de mieux ! |
| Qu'est-ce que VESA ? VESA est un modèle standard de trous de fixation à l'arrière d'un téléviseur qui permet d'installer facilement de nombreux supports de télévision standard sur votre téléviseur. | |
Passez au vert!
Nous nous soucions de la planète. Si vous vous débarrassez de l'emballage ou du support lui-même, rendez-vous dans votre centre de recyclage local ou contactez votre mairie. Le recy c'est important!
Merci encore d'avoir choisi Vogel's! Comme tous les produits que nous fabriquons, votre nouv est fait de matériaux durables et repose sur une conception minutieuse. C'est pourquoi Vogel's offre une garantie de 10 ans pour les défauts de matériaux et de fabrication.
-
Vogel's garantit que si, pendant la période de garantie d'un produit, des défauts surviennent raison de défauts de fabrication et/ou de matériaux, il réparer a ou, si nécessaire, remplacera produit, à sa discrétion, gratuitement. Une garantie pour l'usure normale est expressément exclue.
-
Si la garantie est invoquée, le produit doit être envoyé à Vogel's, accompagné du docume d'achat original (facture, ticket de caisse ou reçu de caisse). Le document d'achat doit clai indiquer le nom du fournisseur et la date d'achat.
-
La garantie de Vogel's est nulle dans les cas suivants :
- Si le produit n'a pas été percé, installé et utilisé conformément au mode d'emploi ;
• Si le produit a été modifié ou réparé par quelqu'un d'autre que Vogel's ;
- Si un défaut est dû à des causes externes (en dehors du produit) comme par exemple foudre, les nuisances aquatiques, le feu, les éraflures, l'exposition à des températures extrêmes, les conditions météorologiques, les solvants ou les acides, une mauvaise utilisation ou une négligence ;
- Si le produit est utilisé pour un équipement différent de celui qui est mentionné sur ou dans l'emballage.
Vogel's Products BV - Hondsruglaan 93 - 5628 DB Eindhoven - Pays-Bas
Vogel's Products BV 2021 © Tous droits réservés.
