Marque	Haier
Modèle	ZW1200-222
Type	Aspirateur traîneau
Alimentation	220 V ~ 50 Hz
Puissance nominale	1200 W
Puissance réglable	250 W - 1200 W
Dépression maximale	20.5 kPa
Niveau sonore	< 82 dB(A)
Capacité du réservoir	Environ 1.5 L (estimation)
Filtration	Multi-filtres
Brosse motorisée	Brosse à turbine (modèle ZW1200-222)
Réglage d'aspiration	Électronique (molette) et mécanique (volet)
Accessoires inclus	Suceur d'angle, brosse ronde, brosse sol, brosse motorisée, flexible, tubes
Longueur du câble	Environ 7 m (estimation)
Poids	Environ 5 kg (estimation)
Entretien	Nettoyage régulier du filtre et du réservoir transparent
Sécurité	Ne pas aspirer liquides, petits objets; ne pas utiliser sans filtre
Garantie	1 an pièces et main-d'œuvre, moteur 3 ans

FOIRE AUX QUESTIONS - ZW1200-222 HAIER

Comment assembler l'aspirateur Haier ZW1200-222 ?

Pour assembler l'aspirateur, insérez le flexible dans l'entrée d'air du corps principal et tournez dans le sens horaire jusqu'à verrouillage. Ensuite, connectez le tube coudé au flexible, puis le tube long à la brosse de sol. Serrez en tournant légèrement. Référez-vous à la notice pour les illustrations.

Comment régler la puissance d'aspiration ?

Vous pouvez régler la puissance de deux manières : utilisez la molette de réglage de vitesse sur le corps de l'aspirateur pour une variation continue, ou faites glisser le volet de réglage d'air sur le tube coudé pour réduire l'aspiration (plus la fenêtre est ouverte, plus l'aspiration est faible).

Comment nettoyer les filtres de l'aspirateur ?

Déclenchez le verrou du réservoir transparent pour ouvrir le couvercle. Retirez le filtre (filtre HEPA ou mousse) et tapotez-le pour enlever la poussière. Lavez-le à l'eau tiède si nécessaire, séchez-le complètement avant de le remettre. Assurez-vous que le filtre est correctement installé pour éviter une perte d'aspiration.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que le bouton marche/arrêt est enfoncé. Si rien ne se produit, inspectez le câble d'alimentation et le cordon, et si le problème persiste, contactez le service après-vente Haier.

Comment enrouler le câble d'alimentation ?

Après utilisation, débranchez la fiche de la prise. Appuyez sur le bouton d'enroulement du câble situé à l'arrière de l'aspirateur. Le câble se rétracte automatiquement. Guidez-le avec la main pour éviter les nœuds.

Comment utiliser la brosse motorisée (brosse à turbine) ?

La brosse motorisée est idéale pour les tapis et moquettes. Connectez-la au tube long comme une brosse standard. Le flux d'air fait tourner la brosse pour déloger la poussière et les acariens. Utilisez-la uniquement sur des surfaces recommandées.

Que faire en cas de perte d'aspiration ?

Vérifiez si le réservoir à poussière est plein ou si un filtre est obstrué. Inspectez le flexible, le tube et la brosse pour détecter des blocages. Nettoyez ou remplacez les filtres si nécessaire. Assurez-vous que le réglage d'aspiration n'est pas trop bas.

Comment aspirer les endroits difficiles (coins, meubles) ?

Utilisez le suceur d'angle pour les coins et les plinthes, et la brosse ronde pour les meubles, rideaux et surfaces délicates. Vous pouvez également retirer le tube et utiliser directement le flexible avec l'accessoire approprié.

Puis-je aspirer des liquides avec cet aspirateur ?

Non, cet aspirateur est conçu uniquement pour le nettoyage à sec. N'aspirez jamais de liquides, de détergents, d'essence ou de solvants, car cela endommagerait le moteur et pourrait provoquer un court-circuit.

Où puis-je trouver des pièces de rechange ou faire réparer l'aspirateur ?

Contactez le service après-vente Haier au 4006 999 999 ou un centre de réparation agréé. Vous pouvez aussi consulter le site web de Haier. N'essayez pas de réparer vous-même l'appareil ; confiez-le à un professionnel.

MODE D'EMPLOI ZW1200-222 HAIER

Haier

海尔家用真空吸尘器

使用说明书

ZW1200-221 ZW1200-222 ZW1200-223

- 使用前请仔细阅读本说明书 - 请妥善保存，以备参阅 - 本产品只适合在中国大陆销售和使用

海尔集团 青岛海尔成套家电服务有限公司 地址：青岛市海尔路1号海尔工业园 电话：4006 999 999 邮编：268101 版次：02 专用号：0124500151

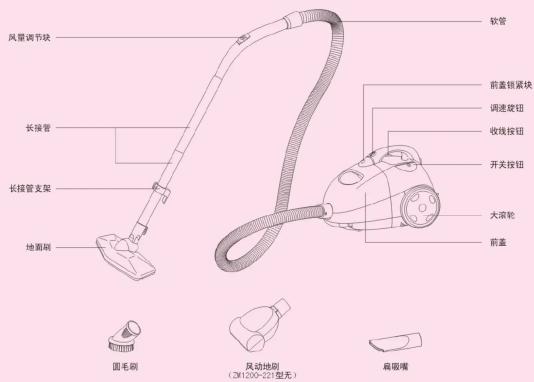

各部件名称

请按图组装

风量调节块 长接管 长接管支架 地面刷 圆毛刷 风动地刷 (201200-221型无) 扇眼嘴 软管 前盖刨紧块 调速旋钮 收线按钮 开关按钮 大溶轮 前盖

使用方法

软管与吸尘器连接

1. 将软管接头捏住，对准吸尘器进风口插入，顺时针转动直至其锁住为止。
2. 如果拆卸软管，先握住软管接头送时针转动，然后向外拔出即可。

弯管与长接管连接

长接管与地面刷连接

连接时，将长接管管径较细的一端插入地面刷管内，然后相反用力加以转动以连接牢固。（ZW1200-221型无风动地刷）

使用方法

拉出电源线

拉出电源线 电源线最长可拉出至黄色标记长度，严禁超过红色标记。
卷回电源线 使用完毕后，请从插座上拔下插头，并按下吸尘器后部的电源线收线按钮即可。

开关

开关 将插头插入电源插座后，按下开关按钮可控制吸尘器的启动与停止。
调速（在打开电源开关后） 旋转调速旋钮即可无级调速控制吸力大小。

吸力控制

除了用调速旋钮控制吸力大小外，还可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小
除了用调速旋钮控制吸力大小外，还可以由弯管上通过前后滑动风量调节块来调节吸力，方孔的面积露的越多，吸力越小

存放

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

. 存放时 将长接管支架插入吸尘器机体上插槽内。

清扫时
请从指稿内报下长接官。
注意：请勿在长接管存放状态下移动吸尘器。

产品特点介绍

● 仿生造型，流线型设计，豪华外观，典雅大方

• 多重过滤，防止二次污染 采用多重过滤装置，不仅能将灰尘彻底吸净，而且能保证排出的风是干净的，避免造成二次污染
  创新设计，擦吸地刷吸力强劲；多种吸头配置，一机多用多效合一的擦吸地刷在强力吸尘的同时通过超细纤维将地面污垢擦干净；人性化的弧形吸嘴设计能灵活伸到家俱下面等狭小空间，吸走灰尘。另外还配备有多种吸头，不仅能吸地毯、地板，还可吸墙壁、天花板、沙发、床面以及各种家用电器表面的灰尘，带来一尘不染的家居境界
• 脚踏式按键控制，方便使用 采用脚踏式按键控制，避免弯腰操作的不方便，只要用脚轻轻一踏，操作便可轻松进行
  ● 吸力强劲，无级调速 采用无级调速设计，功率可根据实际需要随意调节，吸力大小自由转换
  ● 风动地刷，深层除尘，专业吸螨（ZW1200-221型无） 通过滚轮高速旋转，拍打地毯或床面，将深层的灰尘连同螨虫一起扬起，然后被吸走，呵护全家健康
• 透明集尘腔 透明集尘腔，所吸灰尘一目了然。

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准我们的产品在不断更新，若有变更恕不另行通知

使用方法

扁吸嘴

在角落及有缝隙的场合可使用扁吸嘴。

圆毛刷

在沙发、窗帘或装饰面上吸尘时可使用圆毛刷。

ZM1200-221型无风动地

地板吸尘

软管堵塞的处理

若有异物卡在软管中，可拔下软管，并将弯管的前端置于吸尘器的进风口内，让管内的空气反向流通，以吸出异物。

清洁与环保

本产品的前盖是透明的，当观察到里面的灰尘已满或感觉到吸尘器的吸力减弱时，请清理前盖里面的垃圾或将过滤网及过滤片进行清洁。

清除垃圾

前盖锁紧块	过滤网281 200-221型
	再向过滤网281 200-222型
	281 200-223型

注意：过滤网要安装到位，否则无法盖紧前盖，不能使用

清洗过滤网、海帕

更换过滤片
进风板贴装夹具	打开前盖后取下过滤片,更换过滤器,换开出风板锁紧块,取下出风网板即更更换滤壳出风过滤片。	清洗过滤片

环保
弃置产品时，请不要将其与一般生活垃圾堆放在一起：应将其交给官方指定的回收中心。

6

注意事项

本项目所有的内容均与安全有关，请用户务必遵守。

本项目中的注意事项只要是为了正确地使用本产品，注意事项中解释了危险、损害的程度大小及可能发生的事故。

1、使用产品之前，请仔细阅读本说明书，并妥善保管以备日后参考。
2、请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动中
2. 请在拆除包装后检查产品是否有误作，核对配件是否齐全
4、如果电源线发生损坏，请交由制造商或其指定的专业人员进行维修。
5、儿童及无行为能力的人请在监护人监督下使用本产品。

6、倘若发生故障，应立即拔掉电源插头，切勿将有缺陷的产品置于工作状态。

7、本产品只能够在海尔授权的维修中心维修，在非授权维修中心维修时，易引发其它不安全因素。

警告 未按使用说明书操作可能会有危险

注意 违章操作可能会损坏您的物品、财产，甚至会危害到您的人身安全

警告

勿进行改造，非专业修理人员禁止拆卸和修理，易发生火灾、触电和受伤事故。修理请到海尔售后部门或与本公司指定的“定点维修处”联系。

7

注意事项

注意

注意检查插头、电源线必须完好无损，以免产生触电危险。

确保所接电源为安全接地电源，且当地电压与产品所标识的电压一致。

弃置产品时，建议您割断电源线。同时也建议您对任何可能产生任何危险的，尤其是对儿童产生危险的部件也采取同样的处理措施。

本产品仅限于家用。请勿在户外使用本产品。

请不要用吸尘器吸洗涤剂、煤油、汽油、油漆、污水等液体以免液体进入电机内造成电机故障。

使用吸尘器时，请不要吸入头发团、大纸团等易使吸入口或吸管、软管堵塞的物品，否则可能引起电机故障或外壳变形如果吸入造成堵塞，请及时停机拔下插头清理。

8

注意事项

注意

请不要让吸尘器太靠近热源及其它高温物体，以免塑料件变形，影响使用。

使用吸尘器时，请注意装好各过滤部件，请勿在缺少过滤部件时使用吸尘器。

请勿弯曲、踩踏、拉拽软管，吸尘器软管破裂、损坏后请勿继续使用。

请不要用吸尘器吸水泥、石膏粉、墙粉等微小颗粒，否则会引起吸尘器过滤部件堵塞、电

机烧坏等故障，如果吸入上述微小颗粒，请及时清理过滤部件。

当您需要清洁或维修吸尘器以及不使用吸尘器时，请拔下电源插头。插拔电源线时，请捏住插头，不要拉扯电源线。

清洗吸尘器时，请使用含水或中性洗涤剂的湿抹布，不要用汽油、香蕉水等，否则会导致壳体龟裂或褪色。

9

故障种类及常见问题

在委托维修部门维修之前，请先检查以下各点

故障	可能的原因	处理方法
电机不转	将电源端接头不符合回流线在档线上将电源连接是否有电池传输设备器排开又是否有已打开	重复将电源接入插座保证电源插座有电打开开关
碾力减弱	将插座面刷、软管和长伸管是否被堵漏	将电源箱面特动态
	将电源过网是软积聚灰尘	滤波或更换过滤网将电源安装到位
	将电源前是否安装到位	淬洗过网片
	将电源过网是否堵漏等
电源线无法全部导入	将电源线路是否校去一起	将电源线路总2-1米,重排
电源线无法操出	电源线可能堵动在一起	压力变线按钮,往复将电源线导入或出位
不能痕迹	请致电电话表灵	开机时用只用二次确认从头风清清维修站维修
电源线自缩	卷线器惯性串入电源线	将电源线反复拉住串入4~5次,如约自动插满清洗维修站维修
前置高不上	是否未安装过滤网或过滤网安装不到位	将以源网安装到优
	前置至布	请选择维修站维修

如果电源软线损坏，为避免危险，必须由制造厂或其维修部或类似的专职人员来更换。

10

装箱单 电气原理图 主要技术参数

装箱单

产品型号\数量\名称	吸尘器	软管组件	长接管	地面刷	风动地刷	扁吸嘴*	圆毛刷	说明书	用户登记卡
ZW1200-221	1	1	2	1	-	1	1	1	1
ZW1200-222	1	1	2	1	1	1	1	1	1
ZW1200-223	1	1	2	1	1	1	1	1	1

注：标“※”放在机身附件槽内。

电器原理图

220V~50Hz	开关
	控制板		调速电位器
	电机
	插头	卷线器

主要技术参数

额定电压	220V~	额定输入功率	1200W
额定频率	50Hz	最大真空度	20.5kPa
噪声	<82dB(A)	功率调节范围	250W-1200W

11

保修说明

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好” “5”：指五项组合服务。

【A】安全测电服务：服务前为您安全测电并提醒讲解到位。

【8】讲解指导使用：指导您正确使用、讲解保养常识，以延长产品

【C】产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源。

【D】一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务。

【E】现场清理服务：服务完毕将服务现场清理干净。

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4006999999进行投诉，经核实无误，您将获得100元监督奖金！

海尔，期待您的参与！

选购更多产品请登录海尔网上商城（www.ehaier.com 更便捷 更快速 更省钱）

该系列产品执行标准：

GB 4706.7-2004

《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》

QB 1562-1992《真空吸尘器》

12

装修说明

青岛海尔成套家电服务有限公司保修说明

尊敬的用户

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此说明书及有效购机发票为您提供下列服务：

● 本产品是经过严格的质量管理以及检验过程的产品。

● 将说明书妥善保管，作为您享受保修服务的凭据。

- 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。

如使用过程中机器出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持说明书

超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定收费。

注：本机器不得应用于经营性行业

请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

海尔主要零部件保修年限：

主要零部件保修年限

1. 整机免费保修一年

2.吸尘器电机免费保修三年； 3.下列情况，不属免费服务范围

【A】不能出示保修证及发票；

【5】保修证及发票涂改，与产品编号不符；
【6】意外因素或使用不当造成损坏。

【D】未经我公司许可，自行修理造成的损坏；

【E】超过三包有效期，经修复仍可继续使用；

1. 单位、商店、学校、宾馆等场所使用的公用机保修三个月，主要零部件保修六个月。
