RadiX AXE6600 - Routeur MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur WiFi 6E tri-bande
Marque	MSI
Modèle	RadiX AXE6600
Normes WiFi	IEEE 802.11ax (WiFi 6E), 802.11ac, 802.11n, etc.
Bandes de fréquence	2,4 GHz, 5 GHz, 6 GHz
Débit max théorique	Jusqu'à 6600 Mbps (combiné tri-bande)
Ports Ethernet	1 port WAN 2,5 G, 3 ports LAN 1 G (dont 1 configurable WAN/LAN)
Ports USB	1 port USB 3.0
Processeur	Quad-core 1,8 GHz
Mémoire	512 Mo RAM, 256 Mo flash
Antennes	6 antennes externes
Dimensions (L x P x H)	Env. 200 x 150 x 55 mm
Poids	Env. 600 g
Alimentation	Adaptateur secteur 12 V / 3 A
Consommation électrique	Env. 15 W (max)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Fonctions principales	Tri-bande AX6600, Wi-Fi 6E, MU-MIMO, OFDMA, Beamforming, VPN, pare-feu, contrôle parental
Entretien et nettoyage	Débranchez l'appareil, nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques.
Sécurité	Conforme aux normes FCC, ISED, CE. Utilisation intérieure uniquement. Distance de sécurité recommandée : 25 cm.
Pièces détachées et réparabilité	Adaptateur secteur et câble Ethernet inclus. Pour réparations, contacter le service client MSI.
Informations générales	Garantie 2 ans. Fabriqué en Chine. Support disponible sur le site MSI.

FOIRE AUX QUESTIONS - RadiX AXE6600 MSI

Comment configurer le routeur MSI RadiX AXE6600 pour la première fois ?

Branchez le routeur, connectez un câble Ethernet du modem au port WAN 2,5 G. Ouvrez un navigateur et allez à http://192.168.1.1. Suivez l'assistant de configuration pour définir le mot de passe administrateur et paramétrer le réseau WiFi.

Comment activer le WiFi 6E (bande 6 GHz) ?

Accédez à l'interface Web, allez dans Avancé > Sans fil > Bande 6 GHz. Activez l'option et choisissez un nom de réseau (SSID) et un mot de passe. Assurez-vous que vos appareils sont compatibles WiFi 6E.

Puis-je utiliser le port 2,5 G comme port LAN ?

Oui, par défaut le port 2,5 G est configuré en WAN. Vous pouvez le basculer en LAN en définissant le port LAN 1 comme WAN dans Avancé > WAN. Sélectionnez '1 Gbps' pour LAN 1 en WAN, le port 2,5 G deviendra automatiquement LAN.

Comment réinitialiser le routeur aux paramètres d'usine ?

Utilisez un trombone ou un objet pointu pour appuyer et maintenir enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes. Les voyants clignoteront, puis le routeur redémarrera avec les réglages d'usine.

Le routeur chauffe beaucoup, est-ce normal ?

Un certain échauffement est normal pour un routeur performant. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et loin d'autres sources de chaleur. Si la température devient excessive (plus de 50 °C en surface), contactez le support.

Comment mettre à jour le firmware du RadiX AXE6600 ?

Connectez-vous à l'interface Web, allez dans Administration > Mise à jour du firmware. Cliquez sur 'Vérifier les mises à jour' ou téléchargez le fichier depuis le site MSI et importez-le. Ne coupez pas l'alimentation pendant la mise à jour.

Quelle est la différence entre les bandes 2,4 GHz, 5 GHz et 6 GHz ?

La bande 2,4 GHz offre une meilleure portée mais des débits plus faibles. La bande 5 GHz offre des débits élevés et une bonne portée. La bande 6 GHz (WiFi 6E) offre des débits très élevés et moins d'interférences, mais une portée plus courte. Vous pouvez attribuer des noms différents pour chaque bande.

Comment configurer le contrôle parental sur ce routeur ?

Dans l'interface Web, allez dans Avancé > Contrôle parental. Vous pouvez définir des profils pour chaque appareil, limiter les accès par plages horaires et bloquer des sites Web. Activez d'abord la fonction et créez des règles.

Le voyant WAN clignote en orange, que faire ?

Un voyant WAN orange indique un problème de connexion au modem. Vérifiez que le câble Ethernet est bien branché sur le port WAN et que le modem est allumé et connecté à Internet. Redémarrez le modem et le routeur.

Puis-je utiliser une antenne externe différente ?

Les antennes sont fixes et non amovibles. Si une antenne est endommagée, contactez le support MSI pour un remplacement. N'essayez pas de les démonter vous-même.

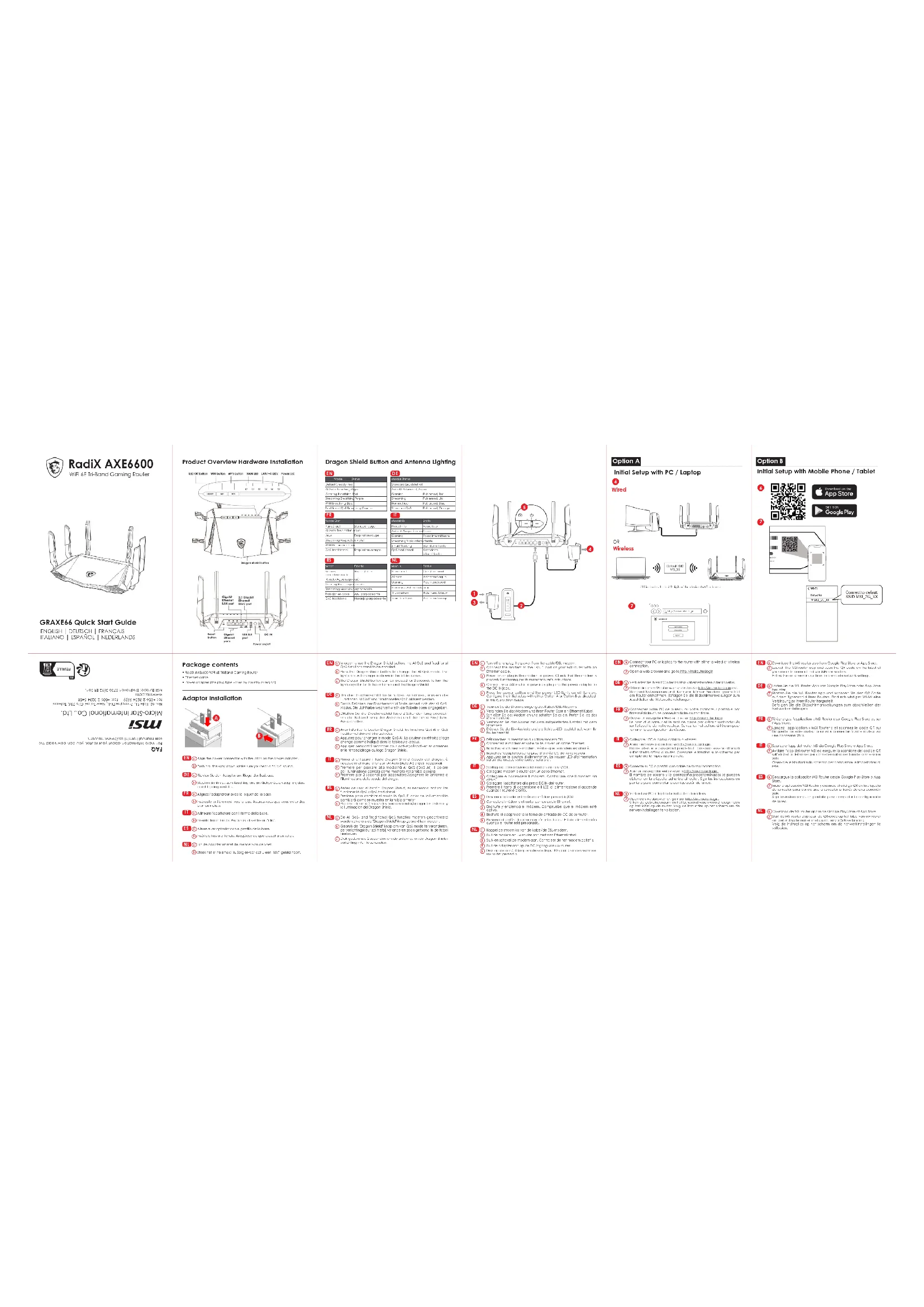

MODE D'EMPLOI RadiX AXE6600 MSI

L'exploitation est autorisée aux deux conditions suivantes :

(1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris

en (2) de disposir d'ou accepter 100 brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement

Indésirable

Avertissement

Les utilisateurs devraient aussi être avisés que

(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de

réduire les risques de brouillage préjudiciable aux systèmes de

satellites mobiles utilisant les mêmes canaux;

(ii) le gain maximal d'antenne permis pour les dispositifs utilisant les bandes 5250-5350 MHz et 5470-5725 MHz doit se conformer à

la limite de e.i.r.p.: (iii) le gain maximal d'antenne permis (pour les dispositifs utilisant

(a) le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5725-5825 MHz) doit se conformer à la limite de p.l.r.e.

spécifiée pour l'exploitation point à point et non point à point, selon le cas. De plus, les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité)

selon le cas. De plus, les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité).

pour les bandes 5250-5350 MHz et 5650-5850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux

CE, FCC, RED Compliance Statement

Le port WAN 2,5 G par défaut peut être configuré sur LAN lorsque LAN 1 est défini sur WAN. Connectez-vous à l'utilitaire Web du routeur MSI. Allez ensuite dans Avancé > WAN. Sélectionnez 1 Gb/s pour définir le port LAN 1 sur WAN. Le port 2,5 G passera automatiquement sur LAN.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003. CAN ICES-003 (B)/NMB-003(B).

Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence.

Utilisation limitée à l'intérieur seulement. Utilisation interdite à bord de plateformes de forage pétrolier, de voitures, de trains, de bateaux et d'aéronefs, sauf à bord d'un gros aéronef volant à plus de 10 000 pieds d'altitude.

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par l'appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'ISED Canada (ISED). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors du fonctionnement normal.

Ce périphérique a également été évalué et démontré conforme aux limites d'exposition aux RF d'ISED dans des conditions d'exposition à des appareils mobiles (antennes sont supérieures à 25 cm à partir du corps d'une personne).
