Type de produit	Carte graphique
Marque	ASUS
Modèle	A7000-X/T/32M
Date de sortie	2005
Dimensions approximatives	170 x 100 x 20 mm
Poids approximatif	200 g
Interface	AGP
Alimentation	Slot AGP (jusqu'à 25 W) avec connecteur d'alimentation auxiliaire optionnel
Sorties vidéo	VGA (D-Sub 15 broches), option VIVO
API supportées	Direct3D, OpenGL
Fonctions principales	Accélération 2D/3D, support vidéo, utilitaires GameFace Live!, SmartDoctor, VideoSecurity
Systèmes d'exploitation supportés	Windows 98/98SE/ME/2000/NT/XP
Contenu du pack	Carte graphique, CD de support (pilotes et utilitaires), guide d'installation
Sécurité électrique	Débrancher les câbles d'alimentation avant manipulation ; ne pas réparer l'alimentation soi-même
Entretien et nettoyage	Éviter poussière, humidité et températures extrêmes ; utiliser sur une surface stable
Réparabilité	Contacter un service technique qualifié ou le revendeur ; ne pas ouvrir l'alimentation
Pièces détachées	Non spécifié ; contacter ASUS pour les pièces
Informations générales	Notice disponible gratuitement au format PDF ; questions via IA

FOIRE AUX QUESTIONS - A7000-X/T/32M ASUS

Comment installer la carte graphique ASUS A7000-X/T/32M ?

Éteignez l'ordinateur, débranchez le câble d'alimentation. Insérez la carte dans le slot AGP en appuyant fermement, puis fixez-la avec la vis. Rebranchez l'alimentation et allumez. Insérez le CD de support et suivez les instructions du menu d'installation.

Comment installer le pilote VGA ?

Insérez le CD de support, dans le menu '2D/3D Graphics & Video Accelerator', cliquez sur 'VGA Drivers'. Choisissez 'Installation typique' (recommandé) ou personnalisée. Suivez l'assistant d'installation, acceptez le contrat DirectX et redémarrez.

Que faire si aucun affichage n'apparaît après l'installation ?

Vérifiez que la carte est correctement insérée dans le slot AGP, que le câble du moniteur est bien connecté, que l'alimentation auxiliaire (si nécessaire) est branchée, et que votre alimentation est suffisante. Consultez l'annexe de dépannage.

Comment mettre à jour le pilote d'affichage ?

Téléchargez le dernier pilote sur le site d'ASUS (www.asus.com). Allez dans Gestionnaire de périphériques, sélectionnez la carte graphique, onglet Pilote, cliquez sur 'Mettre à jour le pilote' et choisissez 'Disque fourni' pour spécifier le fichier téléchargé.

Comment désinstaller le pilote actuel ?

Allez dans Panneau de configuration > Ajout/Suppression de programmes, sélectionnez 'ATI-Utilitaire de désinstallation du logiciel' (ou le nom correspondant) et cliquez sur Modifier/Supprimer. Redémarrez après.

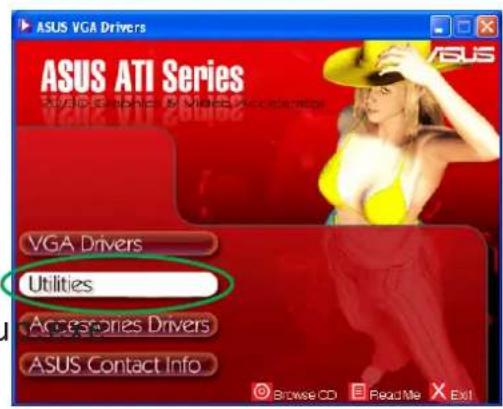

Quels sont les utilitaires inclus et comment les installer ?

Les utilitaires sont ASUS GameFace Live! (vidéo pendant le jeu), SmartDoctor (surveillance GPU et overclocking) et VideoSecurity (surveillance). Installez-les via le menu 'Utilities' du CD de support, choix 'Complete' ou 'Personnalisée'.

Puis-je utiliser une webcam ou un gamepad avec cette carte ?

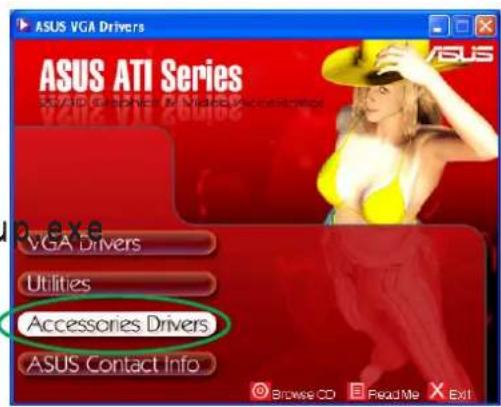

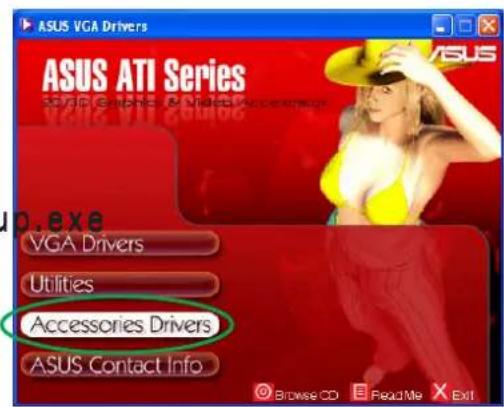

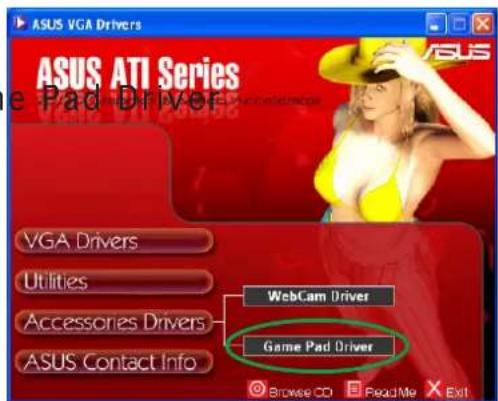

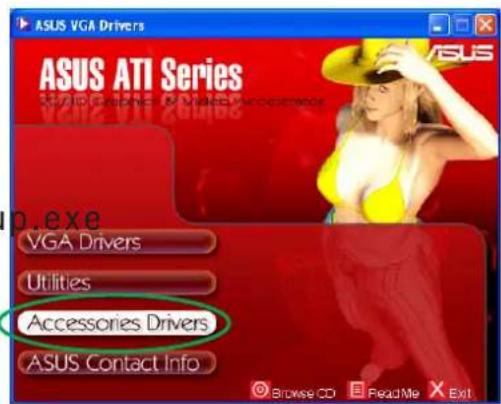

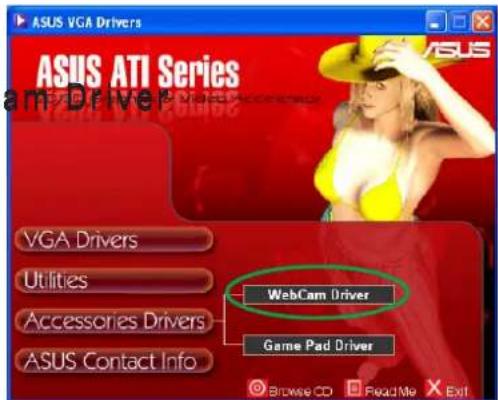

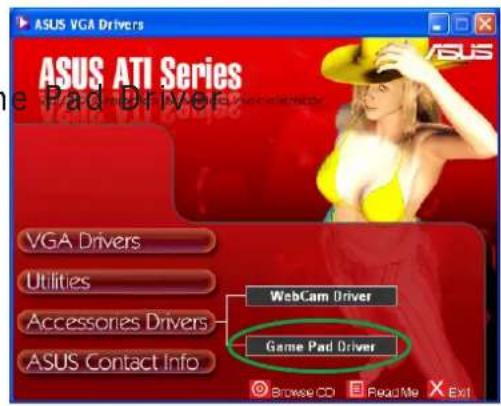

Oui. Dans le menu du CD, cliquez sur 'Accessories Drivers', puis sélectionnez le pilote de webcam ou de gamepad. Suivez l'assistant d'installation.

Comment résoudre un problème de mauvaise balance des couleurs ?

Vérifiez que la carte est bien insérée. Ajustez manuellement les contrôles vidéo dans les propriétés d'affichage. Désinstallez tout ancien pilote graphique conflit et réinstallez le pilote ASUS. Vérifiez aussi les connexions BNC si utilisées.

L'image est déformée, que faire ?

Assurez-vous que votre moniteur supporte la résolution et le taux de rafraîchissement sélectionnés. Vérifiez la dissipation thermique du boîtier. Si le problème persiste, réinstallez les pilotes. Consultez l'annexe de dépannage.

Où trouver des informations supplémentaires ou des mises à jour ?

Visitez le site web d'ASUS (www.asus.com) pour les pilotes mis à jour. La notice complète est disponible gratuitement en PDF sur notice-facile.com. Contactez le support ASUS via les informations fournies dans le CD.

MODE D'EMPLOI A7000-X/T/32M ASUS

Pilotes et utilaitaires

Guide d'installation logicielle

F1728F1728

Première édition V1Première édition V1

20052005

Copyright © 2005 ASUSTeK COMPUTER INC. Tous droits réservés.Copyright © 2005 ASUSTeK

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcript, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sousquelque forme ouquelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) Le produit est réparé, modifié ou alteré, à moins que cette réparation, modification ou alteration ne soient autorisées par écrit par ASUS; ou (2) si le nombre de série du produit est dégrade ou manuant.

ASUS FOURNIT CE MANUEL "TEL QUE" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYES OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE ou CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNEEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAULT OU ERREUR DANS CE MANUEL OU DU PRODUIT. LES SPECIFICATIONS ET INFOMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGESMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETÉS COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon.

ASUS et le logo ASUS sont des marques déposées de ASUSTeK COMPUTER INC.

Microsoft, Windows, Windows 98, windows 98SE, Windows ME, Windows 2000, Windows NT et Windows XP sont des marques déposées de Microsoft Corporation. Intel est une marque déposée de Intel Corporation. NVIDIA est une marque déposée de NVIDIA Corporation. SiS est une marque déposée de Silicon Integrated Systems Corporation. ATI est une marque déposée de ATI Technologies Inc. ALi est une marque déposée de ALi Corporation. VIA est une marque déposée de VIA Technologies, Inc. Tous les autres noms de produits et sociétés peuvent être des marques ou des marques déposées de leurs propriétaires respectifs avec lesquels ils sont associés.

SOMMAIRE

iv

Informations sur la sécurité .

A propos de ce guide vi

1. Informations sur le CD de support 1
   2.Pilotes VGA 2

2.1 Installation du pilote 2
2.2 Mise à jour du pilote d'affichage Windows 11
2.3 Désinstaller le pilote d'affichage 13

1. Utilaires 14

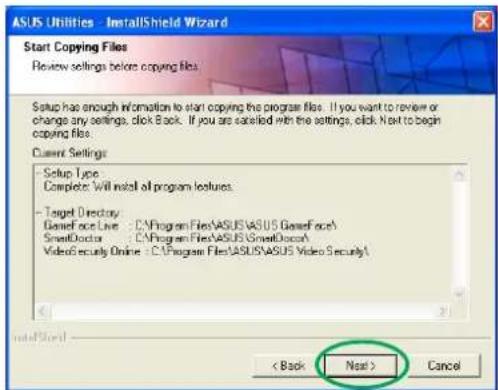

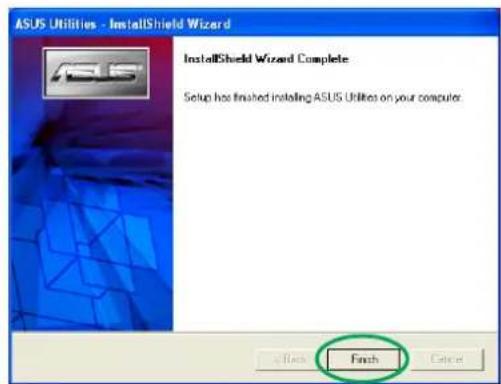

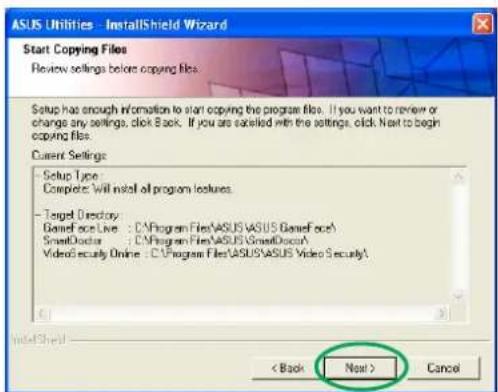

3.1 Installation des utilisaires 15
3.2 Désinstaller les utilisaires 18

4.Pilotes d'accessoires 20

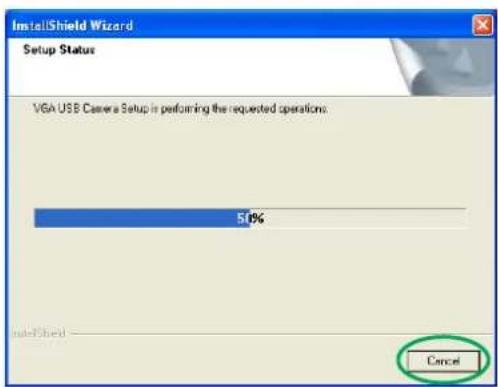

4.1 Installer un driver de webcam 20

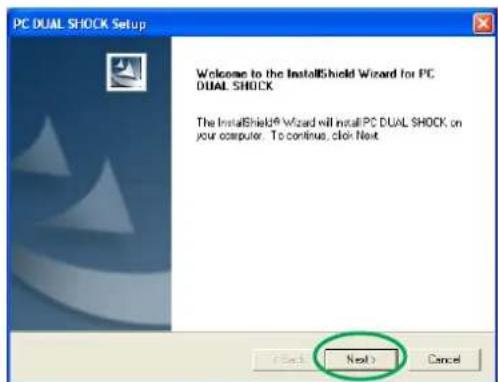

4.2 Installer un driver de Gamepad 22

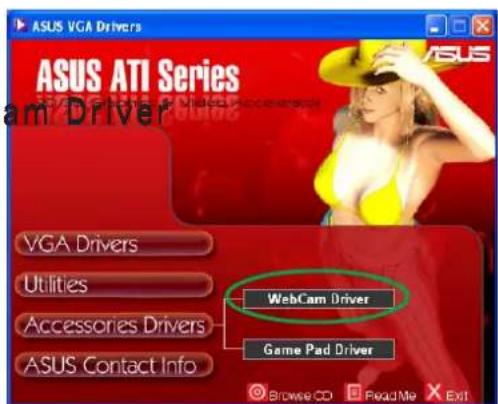

4.3 Désinstaller un driver de Webcam 24

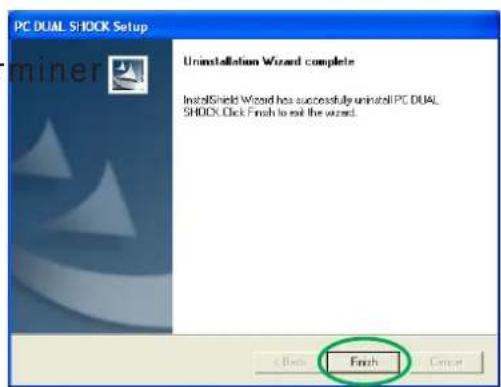

4.4 Désinstaller un driver de Gamepad 25

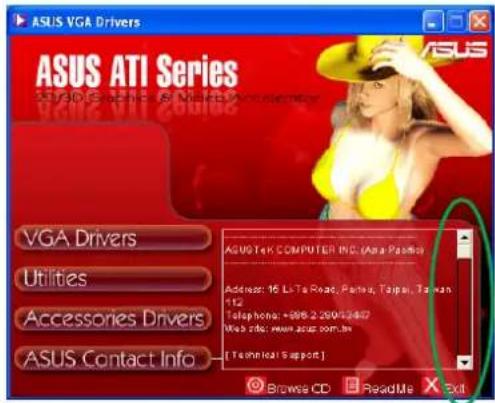

1. Informations de contact ASUS 26
2. Autres informations 27

6.1 Explorer le CD de support 27
6.2 Voir le fichier readme 28

Appendice: résolution des problèmes de base A-1

Notices

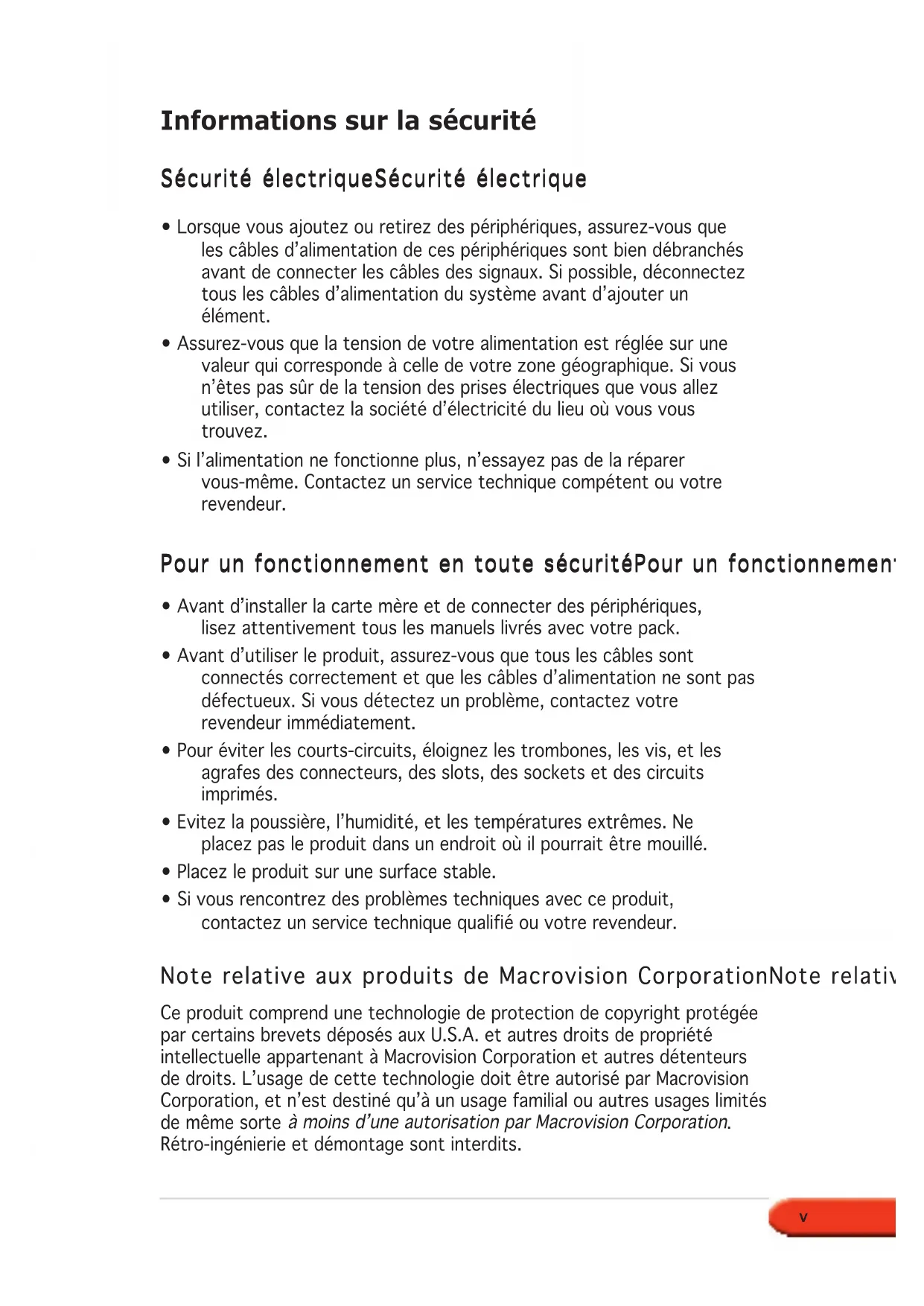

Informations sur la sécurité

Sécurité électrique Sécurité électrique

• Lorsque vous ajoutez ou retirez des périhériques, assurez-vous que les cables d'alimentation de ces périhériques sont bien débranchés avant de connecter les cables des signaux. Si possible, déconnectez tous les cables d'alimentation du système avant d'ajouter un élément.
• Assurez-vous que la tension de votre alimentation est régée sur une valeur qui corresponde à celle de votre zone géographique. Si vous n'étés pas sur de la tension des prises électriques que vous allez utiliser, contactez la société d'électricité du lieu où vous vous trouvez.
• Si l'alimentation ne fonctionne plus, n'essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur.

Pour un fonctionnement en toute sécurité Pour un fonctionnement

• Avant d'installer la carte mère et de connecter des périhériques, lisez attentivement tous les manuels livrés avec votre pack.
• Avant d'utiliser le produit, assurez-vous que tous les cables sont connectés correctement et que les cables d'alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.
• Evitez la poussière, l'humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
• Placez le produit sur une surface stable.
• Si vous rencontres des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

Note relative aux produits de Macrovision Corporation Note relativ

Ce produit comprend une technologie de protection de copyright protégée par certains brevets déposés aux U.S.A. et autres droits de propriété intellectuelle appartenant à Macrovision Corporation et autres détenteurs de droits. L'usage de cette technologie doit être autorisé par Macrovision Corporation, et n'est destiné qu'à un usage familial ou autres usages limités de même sorte à moins d'une autorisation par Macrovision Corporation. Retro-ingénierie et démontage sont interdits.

A propos de ce guide

Symboles utilisés dans le manuelSymboles utilisés dans le manuel

Pour vous aider àaccomplir certaines tâches correctement, prenez note des symboles utilisés dans ce manuel.

AVERTISSEMENT: AVERATISSEMENViter de vous blesser lors d'une opération.

ATTENTION: Infarmation:eviter d'endommager les composants lors d'une opération.

IMPORTANT: IMPORATIaNque vous DEVEZ suivre pour mener à bien une opération.

NOTE: Nodres et informations additionnelles pour vous aider a mener à bien une opération.

Où trouver d'autres informationsOù trouver d'autres informations

Consultez les sources suivantes pour obtenir des informations supplémentaires et pour les mises à jour des produits et des logiciels.

1. Sites Web ASUSSites Web ASUS

Les sites web ASUS fournissant, dans le monde entier, des informations mises à jour sur les produits matériels et logiciels d'ASUS. Les sites web ASUS sont enumerated à la page vii, Contacter ASUS.

1. Documentation optionnelleDocumentation optionnelle Notre pack peut comprendre de la documentation supplémentaire, telle que la garantie, qui peut avoir ete ajoutee par sua reventeur. Ces documents ne font pas partie du pack standard.

1. Informations sur le CD de support

Le CD de support livre avec votre carte graphique contient plusieurs utilisaires logiciels et pilotes qui permettent de tirer le meilleur de votre carte.

• Les captures d'écran de ce manuel peuvent ne pas être exactement les même que celles que vous verrez sur votre écran.
• Certains pilotes et utilisaires du CD de support ne peuvent etre utilisés qu'avc certains modles spécifiques de cartes graphiques ASUS.
• Il se peut que vous ayez besoin des droits d'administrateur pour installer les pilotes et utilisaires. Reportez-vous à la documentation de votre Windows® 2000/XP pour plus de détails.
• Le contenu du CD de support peut être modifié sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

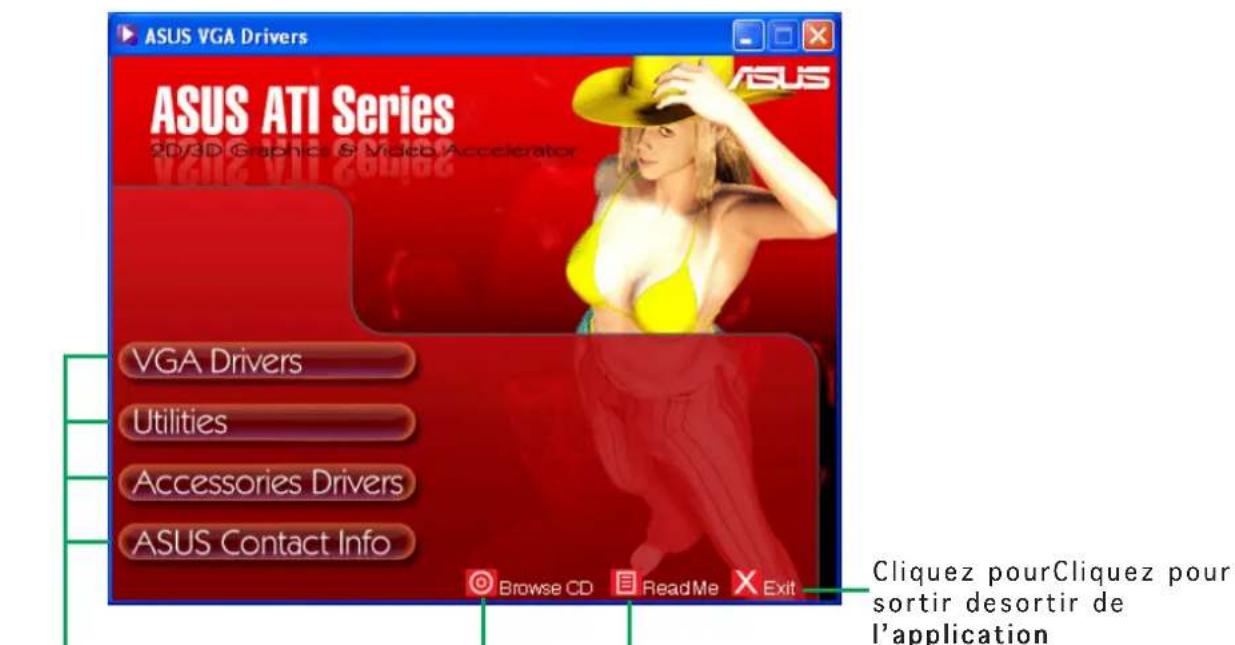

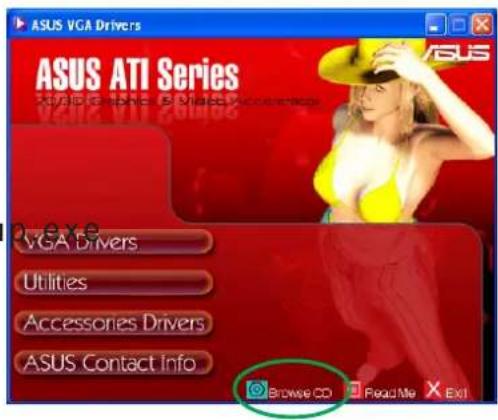

PourCOMMencer à UTILISER le CD de support,insérez-le simplement dans
votre lecteur optique.Le CD affiche automatiquement le menu "2D/3D2D/3D Graphics & Video Accelerator" Giraplnticur&estiakeToAurelctor ordinateur.

Cliquez sur unCliquez surCliquez pourCliquez quupourCliquez pour
lement du menulement adiichemuesaffiched lesfichier
pour ouvrld'autrespOURlouformadlaunstiencromathes
menus d'installationmenudGdbualCaition

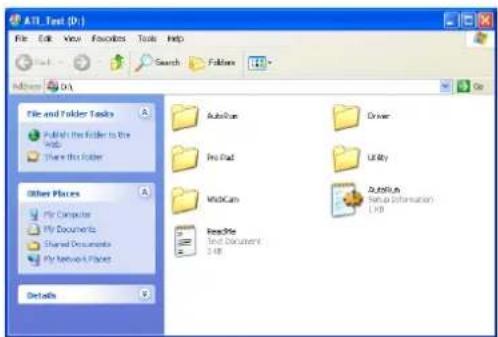

Si l'autorun n'est pas activé sur votre ordinateur, explorez le contenu du CD pour localiser le fichier SETUP.EXE. Double-cliquez sur SETUP.EXESETUP.EXE pour executer le programme d'installation du CD de support.

2. Pilotes VGA

Le pilote VGA est le programme qui permet à votre carte de fonctionner avec votre système d'exploitation. Vous pourrez installer,mettre à jour ou désinstaller le pilote de votre carte graphique en utilisant l'une des méthodes recommendées dans cette section.

Si vous remplacez votre ancienne carte graphique par une nouvelle carte ASUS, assurez-vous de bien désinstaller l'ancien pilote. Reportez-vous à la section 2.3 pour plus de détails.

Après avoir physiquement installé votre carte graphique, utilisez l'une des méthodes suivantes pour installer le pilote de votre carte graphique.

2.12.1 Installation du pilotInstallation du pilote

Pour installer le pilote VGA:

Méthode 1: Installation typique Méthode 1: Installation typique

L'installation typique installe les options les plus courantes. Nous recommendons cette méthode à la plupart des utilisateurs.

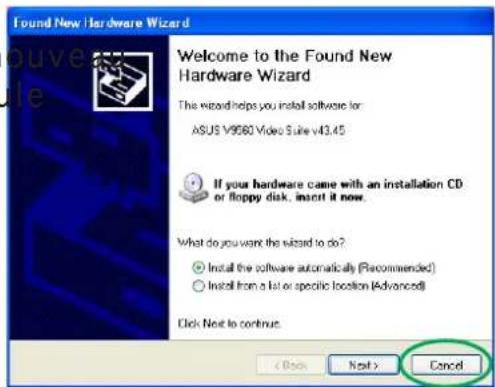

1. Depuis la boite de dialogue Assistant nouveauAssistant n matériel malice surAnnule Annu

2. Insérez le CD de support dans votre lecteur de CD.

3. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, lancez le Setup.exe Sotquips. texe réseau racine de votre CD de support.

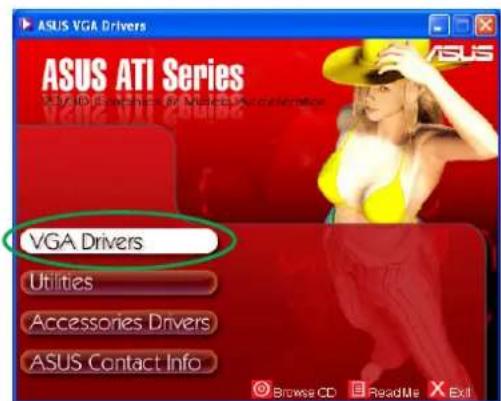

4. Depuis le menu 2D/3D Graphics & Video Accelerator, cliquez sur VGA DriversVGA Drivers Le Setup prépare I'Install Shield Wizard qui vous guidera tout le processus d'installation.

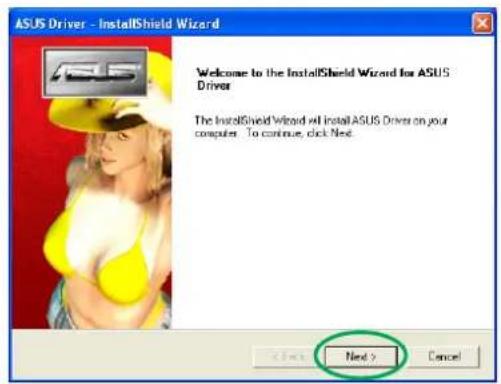

1. Cliquez sur Suivant d'accueil de l'Install Shield Wizard.

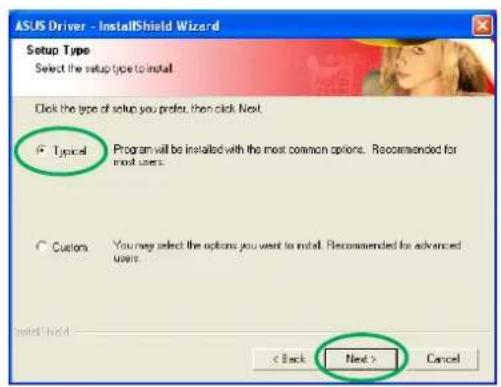

1. Choisissez Typical Typic d'quez sur Suivant Suivant L'assistant copie les fichiers nécessaires sur votre ordinateur.

Une barre de progression en bas à droite de votre écran indique le déroulement du processus d'installation.

1. L'écran suivant affiche

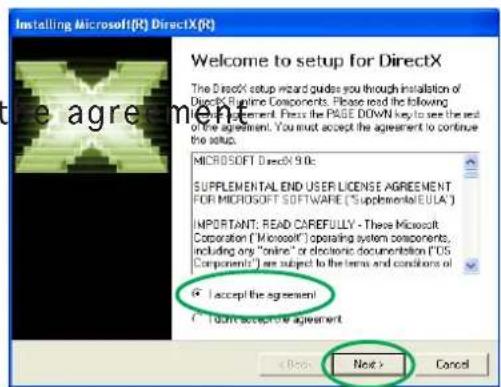

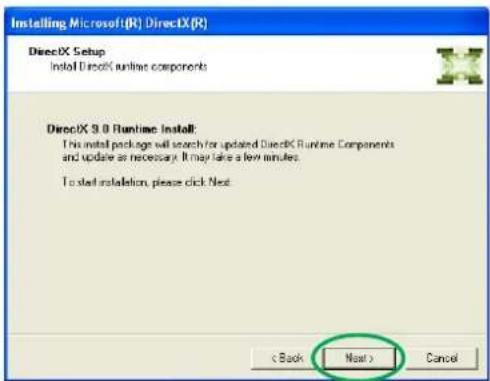

   Microsoft® DirectXTM. Choisissez I accept the agreementaccept t (j'accepte les termes du contrat de licence) puis cliquez sur SuivantSuivant

1. Cliquez sur Suivant Suvant continuer ou sur RetourRedour revenir a I'ecran precedent ou sur Annuler Aounahnuler l'installation.

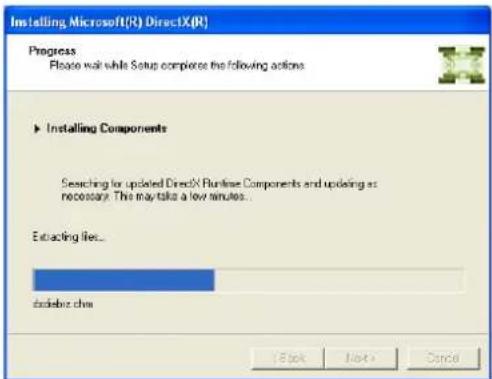

Le setup de Microsoft® DirectX™ installe les composants.

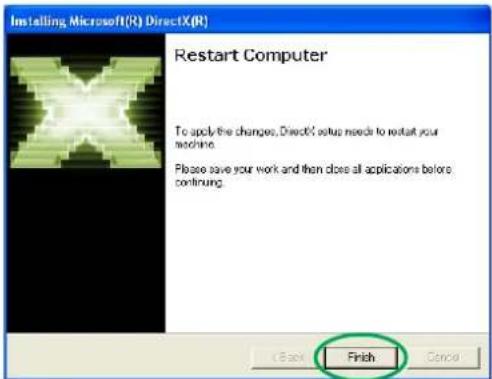

1. Le setup de Microsoft® DirectX™ you invite à redémarrer votre ordinateur pour appliquer les changements. Cliquez sur TerminerTerminer

Le programme d'installation VGA
ASUS redémarrera votre ordinateur une fois les composants installés.

L'écran suivant affiche le processusz d'installation des drivers Windows Display Model (WDM).

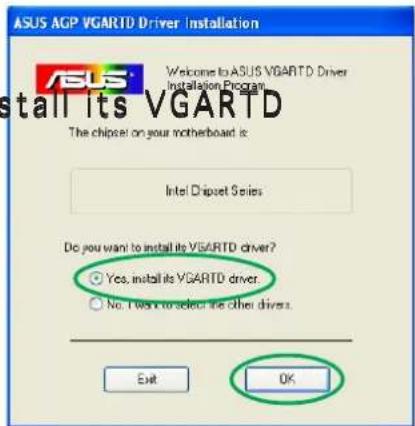

1. Depuis I'ecran d'installation du pilote ASUS VGARTD,choisissez Yes, install its VGARTDYes, in driver puiselirez surOK.
2. Suivez les instructions des écans suivants pour installer le pilote VGARTD approprié.

La fin de l'installation est affichée sur la barre de progression.

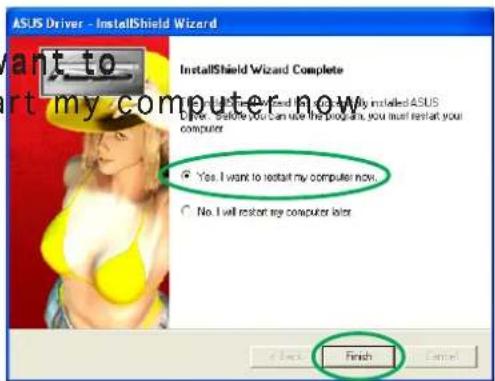

1. Une fois l'installation terminée,** choisissez Yes, I want to Yes, I want restart my computer nowresta (je veux redémarrer mon ordinateur maintainant) puis cliquez sur TerminerTerminer

Méthode 2: installation personalisée Méthode 2: installation personnel

l'installation personnalisée vous permet de désirir les composants que vous poulez installer. Cette méthode est recommendée pour les utilisateurs experimentés.

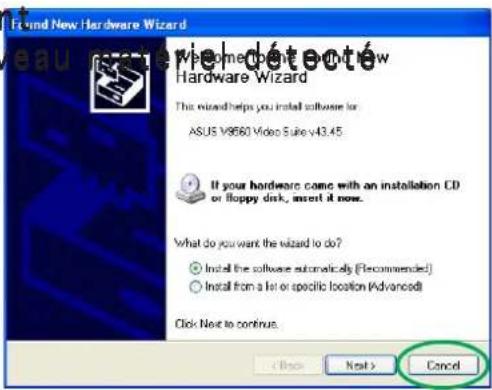

1. Sur la fenêtre Assistant Assistant nouveau matériel détectenouv cliquez sur Annuler Annuler revenir sous Windows.

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, lanc le Setup.exeSetupu,exe repertoire racine de votre CD d support.

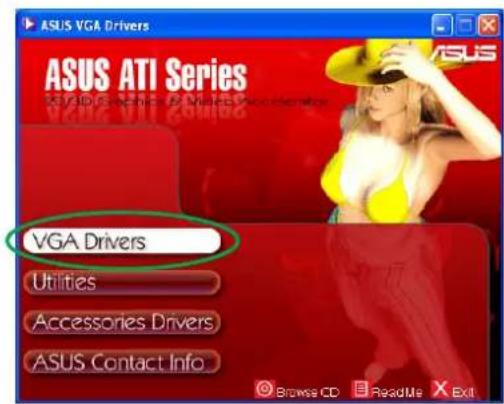

3. Depuis le menu 2D/3D Graphics & Video Accelerator, cliquez sur VGA DriversVGA Drivers

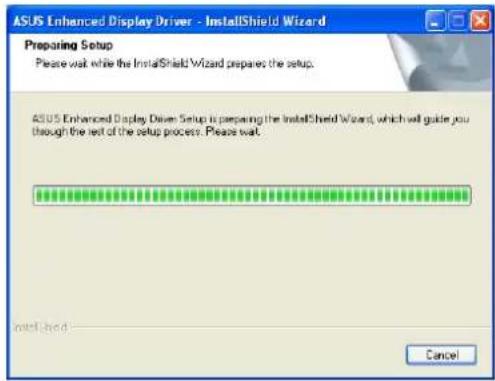

Le Setup prépare l'Install Shield Wizard qui vous guidera tout le processus d'installation.

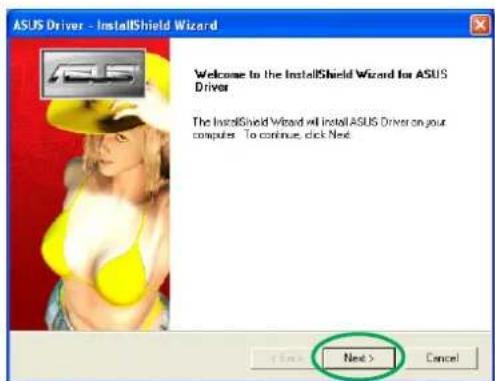

1. Cliquez sur Suivant Sucant d'accueil de I'Install Shield Wizard.

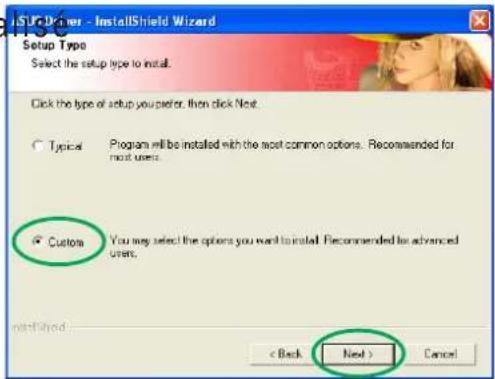

1. Choisissez Personnelise Pecurissonnacliquez sur Suivant Suivant

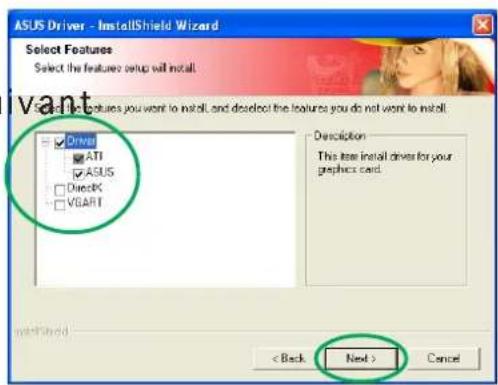

1. Cochez les cases relatives aux éléments que vous souhaitez installer puis cliquez sur SuivantSu DriverDriver

ATI Arstalle le pilote ATI de leur carte graphique.

ASUSA sille le pilote ameliore

ASUS permutant desupporter lesutilitaires ASUS fournis incluant

I'ASUS GameFace Live! et SmartDoctor. Ces pilotes améliorés permettent aussi le support des modes Direct3D™ et OpenGL™.

DirectXDiréstaïde la dernière version de Microsoft® DirectXTM.

VGARTV GAsBate les fichiers INF nécessaires aux fonction AGP ou PCI Express.

WDM WdMalle les pilotes Windows Display Model (WMD). Cet élément n'apparait que si votre carte graphique supporte la fonction Video-In Video-Out (VIVO).

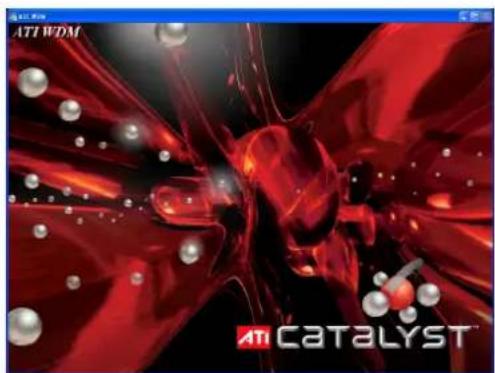

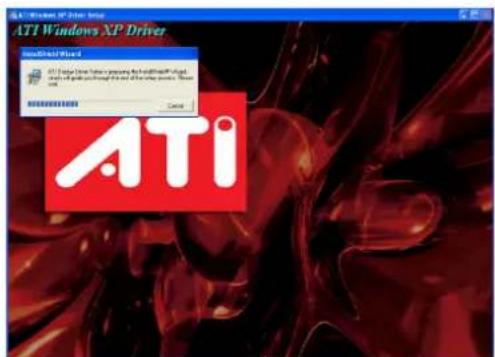

L'écran suivant affiche le processus d'installation du pilote ATI et du pilote amélioré ASUS.

Le processus d'installation du pilote ATI n'apparait que si vous avez besoin le pilote ATI à l'écran d'installation personnelisée.

Une barre de progression en bas à droite de votre écran indique le déroulement du processus d'installation.

Le processus d'installation de l'ASUS Enhanced Display drivers n'apparait que si vous avez choisi les pilotes ASUS à l'écran d'installation personnelisée.

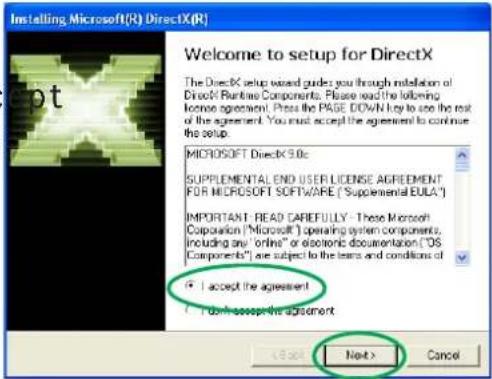

1. L'écran suivant affiche l'installation de Microsoft® DirectXTM. Choisissez I acceptl acc the agreement (accapteient termes de I'accord) puis cliquez sur SuivantSuivant

Le processus d'installation de DirectXTn'apparait que si vous avez besoin l'element Directx à I'ecran d'installation personnalisée.

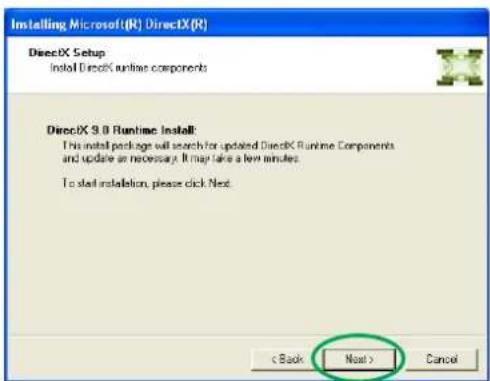

1. Cliquez sur Suivant faivrant continuer ou sur Retour Retour revenir à l'écran précédent ou sur Annuler Aounaeruler l'installation.

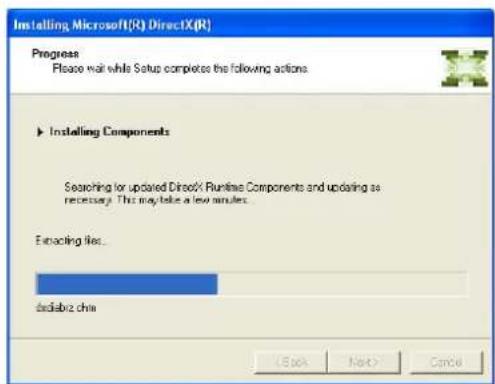

Le setup de Microsoft® DirectX™ installe les composants.

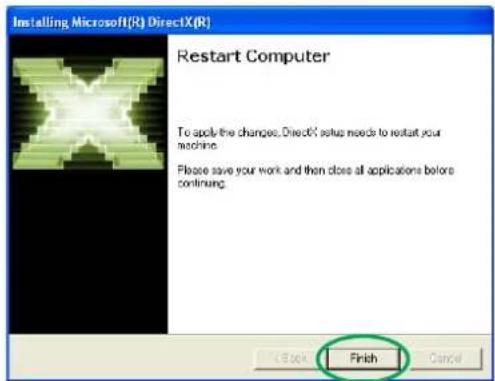

1. Le setup de Microsoft® DirectX™ you invite à redémarrer votre ordinateur pour appliquer les changements. Cliquez sur TerminerTerminer

Le programme d'installation VGA ASUS redemarrera votre ordinateur une fois les composants installés.

L'écran suivant affiche le processus d'installation des drivers Windows Display Model (WDM).

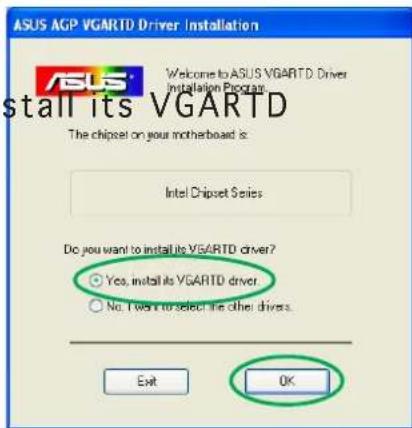

1. Depuis I'ecran d'installation du pilote ASUS VGARTD,choisissez Yes, install its VGARTDYes, in driver pluseliquez surOK.
2. Suivez les instructions des écrans suivants pour installer le pilote VGARTD approprié.

Le processus d'installation de l'ASUS AGP VGARTD driver n'apparait que si vous avez selectionné l'élement VGART à l'écran d'installation personnelisée.

La fin de l'installation est affichée sur la barre de progression.

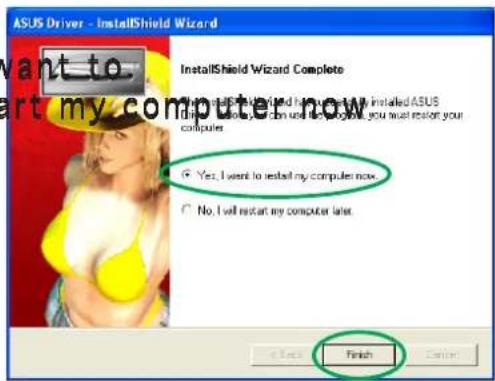

1. Une fois l'installation terminée,** choisissez Yes, I want to Yes, restart my computer nowre (je veux redémarrer mon ordinateur maintainant) puis cliquez sur TerminerTerminer

2.22.2 Mise à jour du pilote d'affichage WindowsMise à jour du p

Le dernier pilote d'affichage correspondant à votre carte graphique ASUS sera disponible sur le site web d'ASUS (www.asus.com). Visitez ce site web pour télécharger les mises à jour.

Pourmettreàjourle pilote d'affichageWindows®:

1. Démarrez votre ordinateur.

2. Cliquez sur le bouton DemarrerDemaisiezez ParametesPeatrathetans le panneau de configuration panneau de configuration

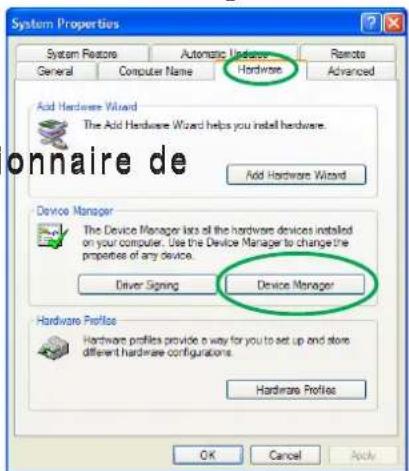

3. Double cliquez sur I'icone SystemeSeystieoissez I'onglet MatrielMatriel

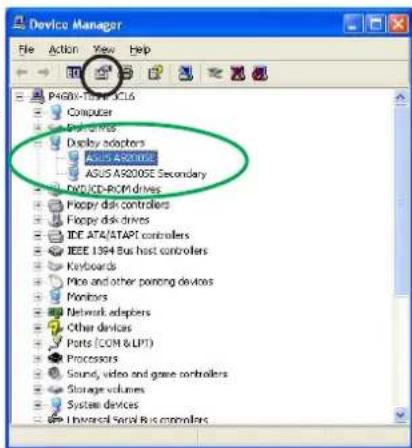

4. Cliquez sur Gestionnaire deGesti périphériquesspopliéndiques cliquez sur Cartes graphiques.

1. Sélectionnez l'adaptateur graphique en cours puis cliquez sur l'icone Propriétés Propriétés

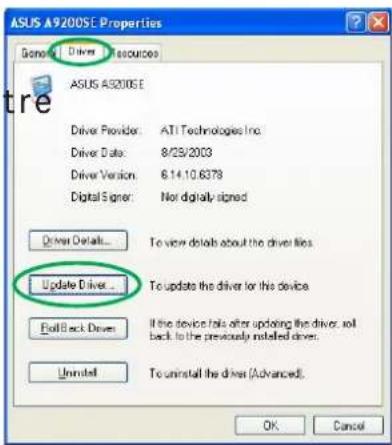

1. Depuis la boite de dialogue
   Propriétés,CHOISSEZ l'onglet
   PilotePéLusteliquez surMettreMet
   à jour le piloteaà jour le pilote

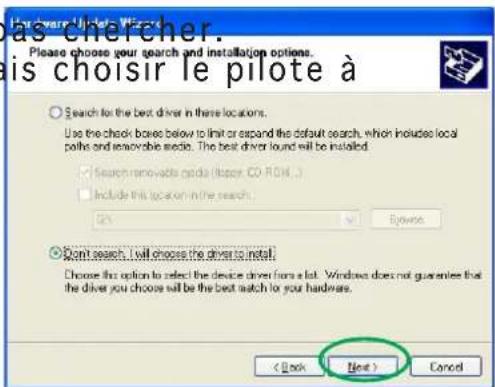

1. Choisissez Ne pas chercher. Ne p Je vais besoinir le pilote àJe va installer plus tard que sur Suivant Suivant

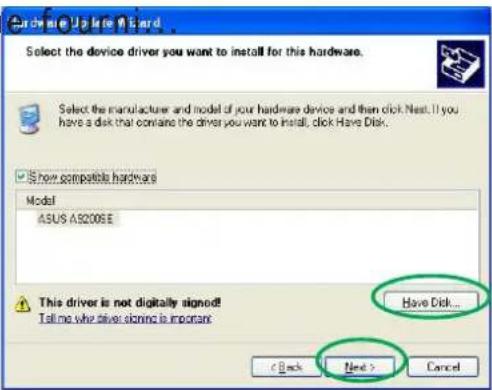

1. Cliquez sur Disque fourni...Dasqu l'écran suivant et cliquez sur SuivantSuivant

2. Lorsque le setup vous demande de spécifique l'emplacement du pilote, localisez ce dernier sur votre disque dur ou sur un CD-ROM.

3. Suivez les instructions suivantes.

4. L'application vous demande de redémarrer l'ordinateur pour finir le processus d'installation. Cliquez sur OuiOui

2.32.3 Désinstaller le pilote d'affichageDésinstaller le pilote d'af

Si vous foulez remplacer votre pilote d'affichage ou si vous n'en avez plus besoin, suivez les procédures décrites à cette section pour enlever le pilote d'affichage de votre système.

Pour désinstaller le pilote d'affichage:

1. Cliquez sur le bouton Demarrer puis Panneau de Panneau de ConfigurationConfiguration

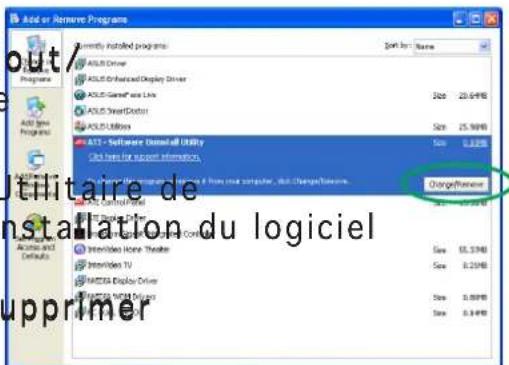

2. Dans le Panneau de configuration, double cliquez sur I'icone Ajout/Aj Suppression deSuppression de ProgrammesProgrammes
3. Choisissez ATI-Utilitaire de ATI-U desinstallation du logicieldési dans la liste puis cliquez sur Modifier/SupprimerModifier/Sp
4. Suívez les instructions suivantes.
5. L'application vous demande de redémarrer votre ordinateur pour achever le processus. Cliquez sur Oui.Oui

3. Utilaires

Votre carte graphique est livrée avec un ensemble de technologies de pointe permettent de transformer votre ordinateur en un vrai centre multimédia. Vous pouvez installer ou désinstaller ces utilisaires en utilisant l'une des méthodes recommendées dans cette section.

Après avoir installé les pilotes VGA de votre carte graphique, utilisez l'une des méthodes suivantes pour installer l'un des utilisaires suivants:

A. ASUS GameFaceLive!ASUS GameFaceLive!

L'ASUS GameFace Live! est un outil de communication audio/video en temps réel qui enrichira vos expériences de jeu en ligne. Cet utiliser permet une video-conference point à pointpendant le déroulement du jeu. Avec cet utiliser, vous pourrez voir et parler à vos adversaires tout en jouant en plein écran à vos yeux favors !

B. ASUS SmartDoctorASUS SmartDoctor

Smart Doctor sert à surveiller la condition de la carte graphique et permet de réduire la température du GPU (Graphics Processing Unit). Cet utiliser vous permet de régler les fréquences de votre carte graphique.

• ASUS Smart Doctor ne fonctionne qu'avac les cartes graphiques équipées d'un monitoring hardware. Si ce dernier n'est pas present, seule la fonction d'overclocking de SmartDoctor sera installée.
• Smart Doctor n'est pas supporté avec les modèles Radeon 9600SE et Radeon 9200SE.

C. ASUS VideoSecurityASUS VideoSecurity

ASUS VideoSecurity est un utiliser de sécurité capable de détecter tout changement survenant dans une zone de surveillance spécifique. En utilisant des peripheriques de capture video, des clichés sont automatiquement pris lorsqu'une modification de la zone de surveillance survient. Un message d'alerte optionnel peut aussi être émis par mail ou par téléphone.

3.13.1 Installation des utilaitairesInstallation des utilaitaires

Pour installer les utilisaires:

Méthode 1: Installation complète Méthode 1: Installation complète La méthode d'installation complète installe toutes les fonctions disponibles. Cette méthode est recommendée à la plupart des utilisateurs.

1. Insérez le CD de support dans le lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparaît automatiquement. Si l'autorun est désactivé, exécutez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur UtilitiesUtilities Le Setup prépare I'Install Shiel Wizard qui vous guidera lors de l'installation.

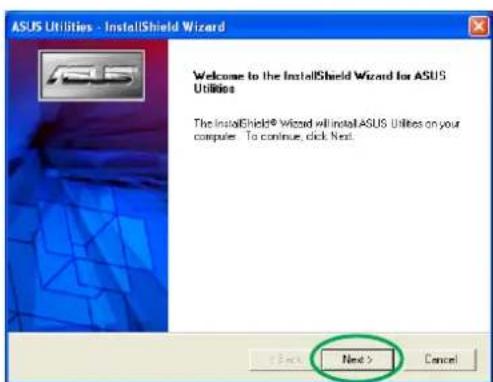

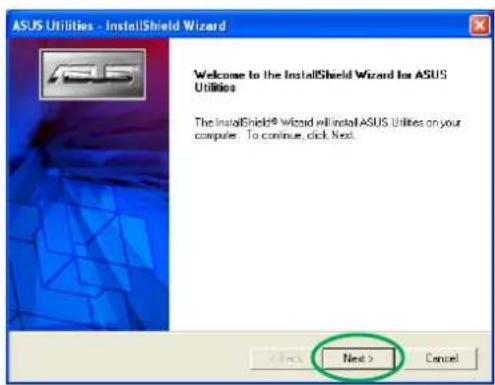

4. Cliquez sur Suivant Solainsaltetran d'accueil de I'Install Shield Wizard.

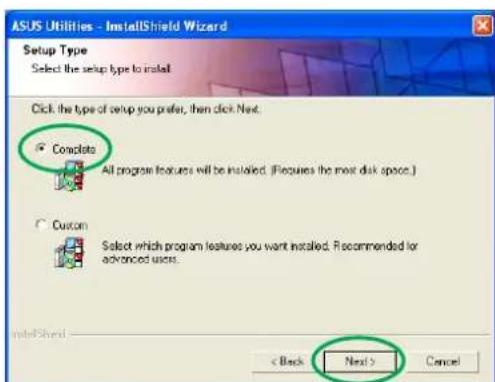

1. Choisissez Complete Complete cliquez sur SuivantSuivant

1. Le setup affiche le repertoire cible des utilaitaires, cliquez sur SuivantSuvant

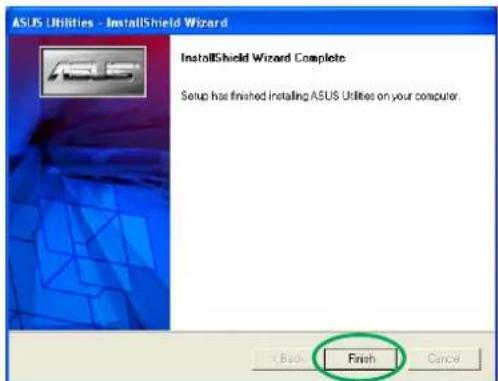

1. Une fois l'installation finie cliquez sur TerminerTerminer

Méthode 2: Installation personalisée Méthode 2: Installation personneli La méthode d'installation personalisée permet de désirir les fonctions que vous poulez installer. Nous ne recommendons cette méthode qu'aux utilisateurs avances.

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur UtilitiesUtilities

Le Setup prépare l'Install Shield Wizard qui vous guidera lors de l'installation.

1. Cliquez sur Suivant SuaiveaHcran d'accueil de I'Install Shield Wizard.

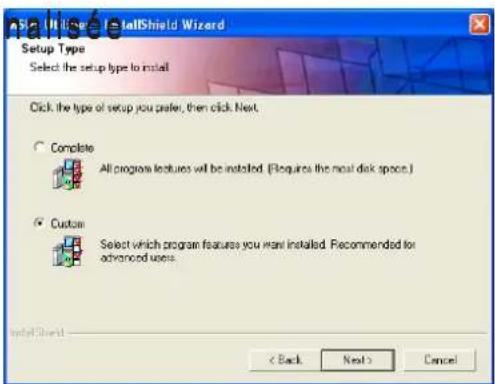

1. Choisissez Personalisée Personique sur Suivant Suivant

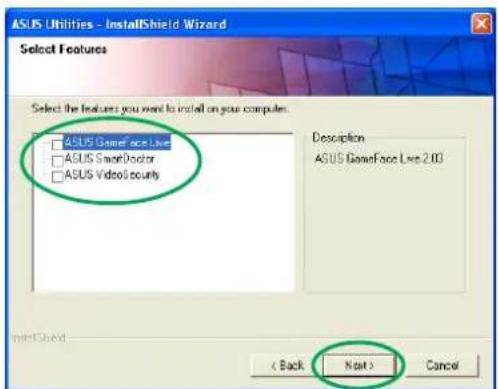

1. Cochez les cases correspondant aux utilaitaires que vous souhaitez installer puis cliquez sur SuivantSuvant

1. Le setup affiche le repertoire cible pour les utilisaires choisis, cliquez sur Suivant Suivant

1. Une fois l'installation finie, cliquez sur TerminerTerminer

3.23.2 Désinstaller les utilisairesDésinstaller les utilisaires

Si vous voulez désinstaller des utilisaires, suivez les procédures décrites dans cette section.

Pour désinstaller les utilisaires:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Utilities. Utilities.

Le Setup prépare l'Install Shield Wizard qui vous guidera lors de l'opération.

1. L'utilitaire de désinstallation affiche un message de vérification. Cliquez sur OK pour désinstaller les utilisaires installés.

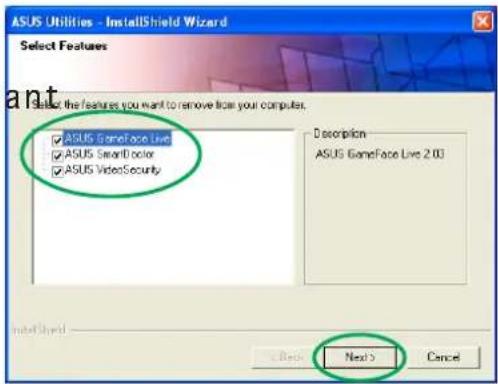

1. Cochez les cases correspondant aux utilaitaires que vous voulez enlever et cliquez sur SuivantSui

1. Cliquez sur Oui pour redemarrer libre ordinateur et appliquer les modifications.

4. Pilotes d'accessoires

Vous pouvez installer des accessoires additionnels tels qu'une webcam ou un gamepad qui améliore les capacités multimédia de votre ordinateur.
Vous pouvez installer ou désinstaller les pilotes des accessoires suivants:

4.14.1 Installer un driver de webcaminstaller un driver de webcar

pour installer un pilote de webcam:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactiver, executez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Accessories DriversAccessories Drivers

Le Setup affiche les accessoires supportés.

1. Cliquez sur Webcam DriverWebca dans le sous-menu Accessories Drivers.

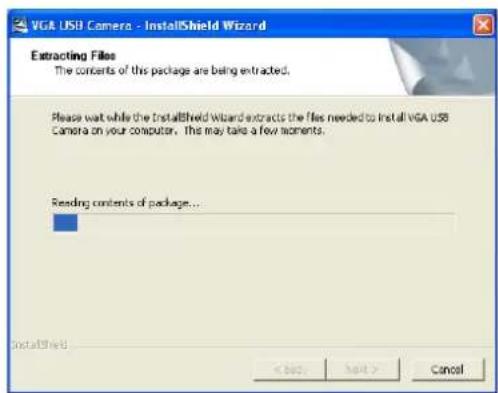

Le setup prépare les fichiers pour l'installation.

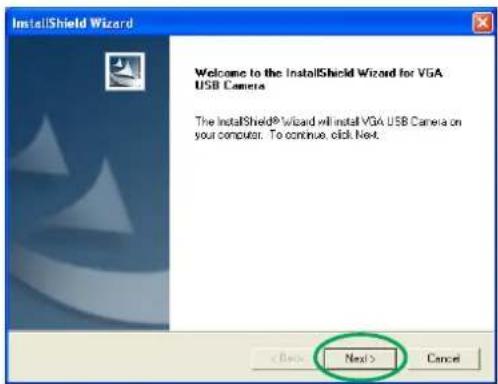

1. Cliquez sur Suivant d'ecamt suivant.

Le setup affiche la progression de l'installation. Cliquez sur Annuler pour annuler l'installation.

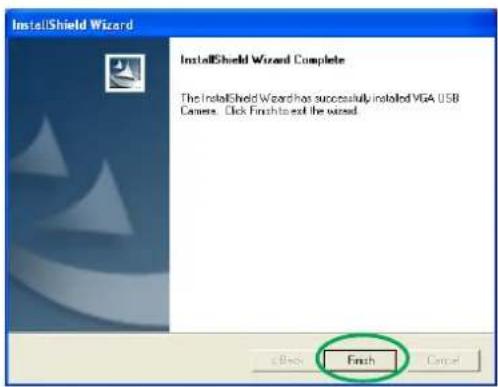

1. Une fois l'installation finie, cliquez sur Terminer Ternisner pouvez maintainant utiliser votre webcam.

4.24.2 Installer un driver de GamepadInstaller un driver de Game

Pour installer un pilote de gamepad:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement.

Si I'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.

1. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur

Le Setup affiche les accessoires supportés.

1. Cliquez sur Game Pad DriverGam dans le sous-menu Accessories Drivers.

1. Cliquez sur Suivant Sucant suivant.

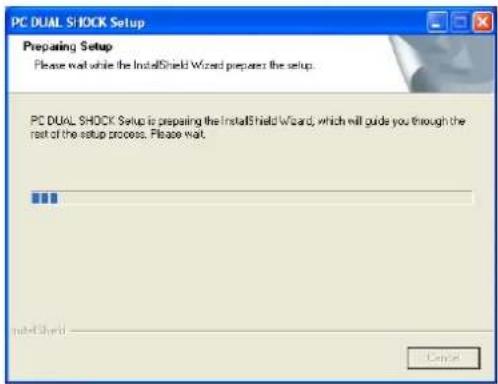

Le setup prépare les fichiers pour l'installation.

1. Une fois l'installation finie, cliquez sur Terminer Tefronisner pouvez maintainant utiliser votre game pad.

4.34.3 Déinstaller un driver de WebcamDéinstaller un driver de

Pour désinstaller un pilote de webcam:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Accessories DriversAccessories Drivers

Le Setup affiche les accessoires supportés.

1. Cliquez sur Webcam DriverWebca dans le sous-menu Accessories Drivers.

1. Le setup affiche un écran de confirmation, cliquez sur OK pour désinstaller le pilote de la webcam.

4.44.4 Désinstaller un driver de GamepadDéinstaller un driver d

Pour désinstaller un pilote de Gamepad:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.
3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Accessories DriversAccessories Drivers

Le Setup affiche les accessoires supportés.

1. Cliquez sur Game Pad DriverGam dans le sous-menu Accessories Drivers.

1. Le setup affiche un écran de confirmation, cliquez sur NonNon pour désinstaller le pilote de la webcam.

1. Une fois la désinstallation terminée, cliquez sur TerminerTer

5. Informations de contact ASUS

Pour afficher les informations de contact ASUS:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.

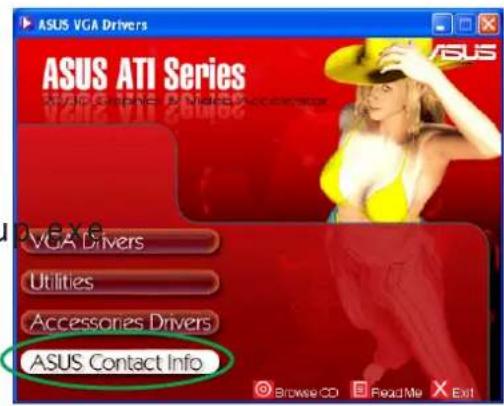

3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur ASUS Contact InfoASUS Contact Info

Le setup affiche une fenêtre contenant les informations de contact de tous les bureaux ASUS dans le monde.

1. Utilisez les ascenceurs pour voir toutes les informations.

6. Autres informations

6.16.1 Explorer le CD de supportExplorer le CD de support

Pour explorer le CD de support:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement.

Si I'autorun est desactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.

1. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Browse CDBrowse CD

Le setup affiche la fenetre suivante:

6.26.2 Voir le fichier readmeVoir le fichier readme

Pour lire le fichier readme:

1. Insérez le CD de support dans votre lecteur de CD-ROM.
2. Si l'autorun est activé, l'écran 2D/3D Graphics & Video Accelerator apparait automatiquement. Si l'autorun est désactivé, executez le fichier Setup.exeSetu depuis la racine du CD de support.

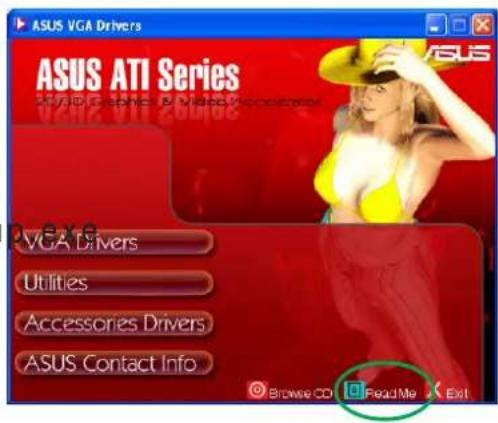

3. Dans le menu 2D/3D Graphics & Video Accelerator, cliquez sur Read MeRead Me

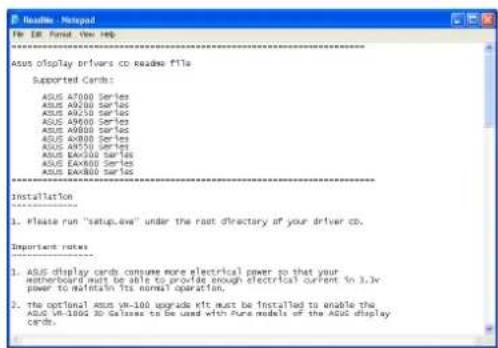

Le setup affiche la fenetre suivante:

Appendice: résolution des problèmes de base

Si vous rencontres l'une des conditions suivantes après l'installation de votre carte graphique, essayez l'une des solutions suivantes avant de contacter le centre de support technique.

Problème Problème	Pas d'affichage après l'installation de la carte. Pas d
CauseCause	votre carte n'est pas correctement installée.
Solution	verifiez que la carte ne soit pas tordue ou bancale dans son slot.
CauseCause	votre moniteur n'est pas correctement connecté.
Solution	verifiez que le cable de signal soit correctement connecté.
CauseCause	votre carte graphique n'est pas supportée par la carte mère.
Solution	verifiez la documentation technique livrée avec votre carte mère et assurez-vous que les specifications convennent à votre carte graphique (par exemple, le respect des tensions AGP).
CauseCause	le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	verifiez, si elle en a besoin, que votre carte graphique soit relié à l'alimentation.
CauseCause	alimentation insuffisante.
Solution	verifiez que votre alimentation soit capable de fournir l'alimentation ajustée à votre carte graphique.
CauseCause	mauvais paramétrage matériel de la carte mère.
Solutions	• vérifiez que les cables du control panel soient bien connectés
	• vérifiez que votre CPU, ventilateur CPU et/ou DIMMs mémoire fonctionnent bien.
ProblèmeProblème	Mauvaise balance des couleursMauvaise balance d
CauseCause	vous carte n'est pas correctement installée.
Solution	verifiez que la carte ne soit pas tordue ou bancale dans son slot.
CauseCause	vos contrôles video ne sont pas bien régés.
Solutions	• configurez vos contrôles video à la main jusqu'à atteindre le réglage désiré.
	• configurez la résolution de votre carte graphique. (par ex. changez les propriétés d'affichage)
CauseCause	un pilote graphique non supporté est peut-être installé. Des conflits peuvent survenir avec des pilotes de cartes graphiques de différentes marques.
Solutions	• désinstallez tous les pilotes graphiques inutiles sur votre système.
	• installez bien le pilote graphique qui est livré avec votre carte graphique.
CauseCause	le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	verifiez, si elle en a besoin, que votre carte graphique soit relié à l'alimentation.
CauseCause	si vous moniteur utilise des connecteurs BNC, un ou plusieurs connecteurs sont peut-être mal branchés.
Solution	verifiez que tous les connecteurs BNC sont connectés au bon port.
CauseCause	le réglage logiciel de votre moniteur est mauvais.
Solution	verifiez la configuration logicielle du moniteur.
ProblèmeProblème	l'image est déforméel'image est déformée
CauseCause	votre moniteur ne supporte pas les paramètres d'affichage sélectionnés.
Solution	vérifiez que votre moniteur supporte bien les paramètres d'affichage choisis. Reportez-vous à la documentation technique de votre moniteur.
CauseCause	votre carte graphique ne supporte pas les paramètres système.
Solution	vérifiez que votre carte graphique supporte vos paramètres d'affichage. Reportez-vous à la documentation technique livrée avec votre carte.
CauseCause	certains fichiers du pilote sont peut-être corrompus. désinstallé vos drivers actuels et réinstallé-les depuis le Cd de support de la carte graphique.
Solution
CauseCause	mauvaise dissipation thermique dans le boîtier.
Solutions	vérifiez que le ventilateur de boîtier, de CPU et/ou de la carte graphique fonctionne bien.

D'autres problèmes que vous pourrez rencontres peuvent être liés à d'autres composants ou accessoires (par exemple la carte mère, l'alimentation, l'écran, etc.)
