| Type de produit | Distributeur d'eau (bar à thé) |
| Marque | Haier |
| Modèle | YR1961-CB (Blanc) |
| Dimensions (L×P×H) | 320 × 330 × 1000 mm |
| Alimentation électrique | 220 V ~ 50 Hz |
| Puissance totale | 1390 W |
| Puissance de chauffe | 1350 W |
| Puissance de maintien au chaud | 35 W |
| Puissance de la pompe | 5 W |
| Capacité de production d'eau chaude | 10 L/h à ≥ 90 °C |
| Plage de température ambiante | 10 °C – 38 °C |
| Type de protection électrique | Classe I |
| Eau recommandée | Eau purifiée (non minérale) |
| Fonctions principales | Chauffage, maintien au chaud, distribution d'eau, réglage de la température (40–100 °C), minuterie de distribution, verrouillage enfant, réglage point d'ébullition en altitude |
| Contenu de l'emballage | 1 × unité principale, 1 × bouilloire électrique, 1 × thermos, 1 × ensemble robinet, 1 × manuel |
| Entretien et nettoyage | Nettoyer avec un chiffon humide, détartrer avec du vinaigre (2 à 6 fois par an) |
| Sécurité | Prise avec terre, protection contre la surchauffe, arrêt automatique en cas de détection de bouilloire absente (code E1) |
| Garantie | 1 an (pièces et main-d'œuvre) |
| Informations générales | Fabriqué en Chine, conforme aux normes GB 4706.1-2005 et GB 4706.19-2008 |
FOIRE AUX QUESTIONS - YR1961-CB HAIER
Questions des utilisateurs sur YR1961-CB HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Distributeur d'eau au format PDF gratuitement ! Retrouvez votre notice YR1961-CB - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil YR1961-CB de la marque HAIER.
MODE D'EMPLOI YR1961-CB HAIER
合格证
Certificate of Quality
检验员：
青岛施特劳斯水设备有限公司
地址：山东省青岛胶州市海尔路1号
生产商：宁波浪木电器有限公司
地址：浙江省慈溪市新浦镇荣誉村
在线报修地址：http://service.haier.com
售后服务热线：400 9999999
网址：www.haier.com
版次：2019年第1版
Haier
茶吧机使用说明书
海尔净水官方服务号
扫描二维码，智享科技助力


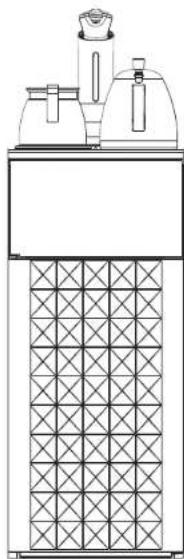

Technical line drawing of a laboratory apparatus with a grid-patterned base and top component (no text or symbols)型号：
YR1961-CB(白)
- 使用前请仔细阅读本说明书
- 本公司保留说明书解释权
- 产品外观请以实物为准
- 阅读后请与发票一并妥善保存
- 如遇产品技术或软件升级,恕不另行通知
- 本产品只适合在中国大陆销售和使用
尊敬的海尔用户：
感谢您选择、使用海尔产品。
我们承诺
您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：
“1”：送货安装服务一次就好
“5”：五项组合服务：
【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗延长产品寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。
【D】健康侧水质，对用户家进行“一闻，二看，三测，四检”水质监测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。
体现海尔真诚、贴心的服务、海尔友情提醒您：
海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话400 9999999 或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。
海尔，期待您的参与！
如果您的产品有服务需求，欢迎体验海尔自助服务专区
http://service.haier.com，在线安装、保修。
■执行标准：
GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》
GB 4706.19-2008《家用和类似用途电器的安全 液体加热器的特殊要求》
GB/T 22090-2008《冷热饮水机》
卫生许可批准文号：浙（04）卫水字（2017）第0048号
1
目录
使用注意事项 3
注意事项 3
产品简介 4-5
外观简介图 4
电器原理图 4
技术参数 5
快速装机指南 5
功能及使用操作说明 6
操作面板示意图 6
功能及操作按键说明 6
安全注意事项 7
装箱清单 7
常见故障分析及排除方法 8
清洗和保养 8
用户须知 9
保修证 9
产品中有害物质的名称及含量 10
产品中食品接触材料列表 10
使用前请仔细阅读说明书
请妥善保存本说明书以备使用
产品外观、颜色或表面图案以实物为准
我们的产品在不断更新，若有变更恕不另行通知
2
使用注意事项
注意事项
本项目所有内容均与安全有关，请用户务必遵守；
本项目中的注意事项只是为了正确地使用本产品；
注意事项中解释了危险、危害的程度大小及可能发生的事故。
1.请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止；
2.请在拆除包装后检查产品是否有损伤，核对配件是否齐全；
3.儿童及无行为能力人请在监护人监督下使用本产品；
4.倘若发生故障，应立即拔掉电源插头，切勿将有缺陷的产品置于工作状态；
5.本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他
不安全因素；
禁止
禁止用插入或拔出电源线的方式开停机，也不要任意更换电源线，以免引起火灾，如电源线损坏须请专业维修部门更换。
机器必须使用有可靠接地的三芯插座，并使用动作可靠的漏电保护开关。如电热壶损坏须请专业维修部门修理或更换，禁止私自拆卸修理。
① 警示
机器应平稳放置于室内阴凉干燥处，避免阳光直射。机背于墙壁至少留有20CM距离，底部不能垫泡沫、纸板等杂物，以免导致漏电。该机器不适用于户外或有水喷溅的地方。
管路连接后，插上电源，打开电源开关，按下取水键直至电热壶取水完成后（取水不能超过电热壶最高水位线），方可开启加热功能，以免造成干烧，损坏部件。24小时以上不使用，请务必拔掉电源插头。
注意
在使用中，若发现触摸机身有麻电感觉时，应及时关闭电源，并请专业电工检查电源插座内是否有接地线，插座内火线（L）和零线（N）位置是否错接，插座内导线连接的正确方法如图所示；如果上述检查正常，请您和维修部联系检查机器。
N零线
产品简介

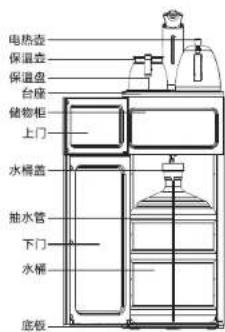

1、外观简介图（您购买的机子可能与此图不尽相同，具体以实物为准）


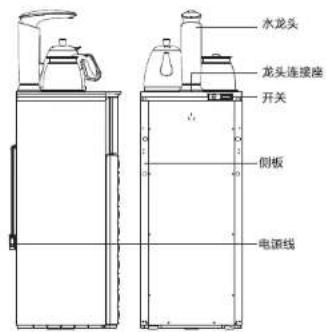

(1) 卸下茶吧机后背右（或左）下角的一颗螺丝；
(2) 将安装支架的一面紧贴地面，另一面对准被卸下螺丝的那个孔位；
(3) 用螺丝将安装支架分别固定地面及茶吧机的背面，若地面较硬，则先用电钻钻孔，装入膨胀管，最后用螺丝固定。
注：客户若需要安装支架，请向当地经销商免费索取。
2、电器原理图（温热型）
产品简介
3、技术参数
| 产品名称 | 温热饮水机(茶吧机) |
| 产品型号 | YR1961-CB(白) |
| 额定电压/频率 | 220V~50Hz |
| 额定总功率 | 1390W |
| 制热功率 | 1350W |
| 保温功率 | 35W |
| 水泵功率 | 5W |
| 制热水能力 | 10L/h≥90°C |
| 环境温度 | 10°C-38°C |
| 防触电保护类型 | I类 |
| 适用水质 | 纯净水 |
| 产品尺寸 | 320×330×1000mm |
| 产品执行标准 | GB 4706.1-2005 GB 4706.19-2008GB/T 22090-2008 |
注：1、由于产品改良，上述参数可能会改变，以产品实际为准。
2、本产品有关产品性能的所有参数均为标准试验下的测试结果，在实际使用过程中，会随使用条件的不同有所改变。
快速装机指南
①打开包装箱，取出整机，取出下门内的附件箱，依次从附件箱中取出龙头组件、电热壶、保温壶、说明书。检查整机和配件，确定产品完好无损。
②龙头组件安装指南：检查龙头座硅胶是否完好，将龙头组件的对位三角对准龙头连接座的对位三角（对准玻璃“☐”的位置），垂直向下按到底后逆时针方向拧紧（对准玻璃“☐”的位置），确定龙头已安装到位，不能出现松动。龙头使用时，从复位限位处旋转到放水限位处，此行程为龙头最大旋转角度，请在此行程内使用，以免出现龙头损坏。
此为龙头复位限位处，龙头禁止向后推
此为龙头放水限位处，龙头禁止向右推
⑤从包装袋中取出水桶盖和抽水管，将抽水管插入水桶中，水桶盖盖到水桶上，然后将水桶放到下门内底板上并关好下门。
⑥接上电，打开机器背面的电源开关，双击“童锁”按键，此时整机开机。
⑦将电热壶放置于加热连接座上以备待用，取水前请打开电热壶盖。
⑧首次使用需反复取水3-5壶，对管路和水壶进行清洗。
注：如水桶中无水请及时加水，勿长时间无水干抽。
功能及使用操作说明
1、电控操作面板示意图
| 双击 | 单击 | 单击 | 单击 | 双击 | |
| 取○水 | 保○湿 | 888 | 加○热 | 调○温 | 童○锁 |
温热型
2、电控功能及操作按键说明
①上电：
接通电源，打开台座背面电源开关，整机进入上电状态。
②提壶
在任何正常状态下提电热壶，数码管显示提壶代码E1，若此时加热或取水功能正在工作，则关闭这些功能，当把电热壶放回，数码管正常显示水温。
③报警：
数码管显示E1时，表示没有电热壶或探头接触不良，系统关闭所有功能，所有按键触控无效。如果数码管显示E2，表示超温，必须重新上电才能取消故障报警。
④童锁（电源）键：
在上电状态，双击童锁键进入待机状态，数码管显示水温度。在待机状态，单击童锁键，返回上电状态，关闭所有功能。
⑤加热键
在待机状态，单击加热键，电热壶开始加热，当水温加热到100℃停止加热，同时关闭加热功能。在加热过程中单击加热键则关闭加热功能。
⑥调温键：
在待机状态，单击调温键，进入调温设置，默认40℃，每单击一次递加5℃，调节范围：40℃-100℃。温度设置完成，5秒后电热壶开始加热，当温度加热到设置温度时关闭加热功能。
⑦取水键：
在待机状态，双击取水键，数码管显示取水倒计时30S，在取水过程中单击取水键，则关闭取水功能。
在上电状态，长按取水键3秒，数码管显示默认取水时间，然后进行取水时间设置，设定后等待3秒或直接按童锁键完成新取水时间，抽水时间设置范围18-50S。
⑧保温键：
在待机状态，单击保温键开始保温，保温时间8小时。在上电状态，长按保温键3秒，数码管显示默认保温时间8小时，然后进行时间设置，设定后等待3秒或直接按童锁键完成新的保温时间，保温时间设置范围1-24小时。
⑨高原沸点自检:
当水温到达82度以上，持续30秒内，温度没有变化，则默认为高原反应，自动退出加热功能，停止加热。
在上电状态，长按加热键3秒，数码管显示默认加热温度为100℃，然后进行沸点设置，设定后等待3秒或直接按童锁键完成新的高原沸点温度，高原沸点设定后，当加热温度达到设定温度立即退出加热功能，无需等待30秒才停下，高原沸点温度设定范围82-100度。
安全注意事项
使用前请仔细阅读并且遵循以下安全事项：
1、产品应和加热连接座配套使用，不能选择其他加热连接座作配套。
2、壶身放置到加热连接座前必须擦干壶身本体的水迹。
3、产品工作时应在旁边守候，切勿放置不管而离开，以免发生意外。
4、不可将产品放置在儿童或无意识行为人士可触及处，以免发生意外。
5、使用时将产品放置于平坦的桌面上，不要靠近其它热源。
6、产品工作时，不要触摸不锈钢外壳和从玻璃盖喷出的蒸汽，以防烫伤。
7、加水不要超过最高水位，以防沸水飞溅出来烫伤人，也不要低于最低水位线，以防发热盘出现干烧导致产品损坏，烧水时必须盖上壶盖。
8、第一次使用时，应该加水到最大水位线，然后把水烧开后倒掉不用，以便清洁电热壶。
9、不要让电源线挂在桌边或接触到高温物体。
10、严禁将电热壶底盖的加热底座浸入水中或其它液体中清洗，以免短路。
11、请使用与产品铭牌标明电压相一致的电源插座。
12、如果电源线损坏，为避免发生危险，必须由制造厂、或其他维修部或类似的专职人员来更换。
13、下列情况下不能接通电源：电热壶中无水、加水、清洁或移动产品时。
14、产品若出现任何故障，请将产品送至特约维修处检修后再使用，用户切不可自行维修。为了避免危险，请不要自行拆开杯身或电源底座。
装箱清单
| 主机 | 1台 |
| 龙头组件 | 1套 |
| 保温壶 | 1套 |
| 电热壶 | 1套 |
| 说明书 | 1本 |
7
常见故障分析与排除方法
| 故障现象 | 故障原因 | 排除方法 |
| 水壶不工作 | 电源插头没连接好 | 连接好插头 |
| 电源的损坏 | 到本公司售后服务点更换 | |
| 通电后不工作,显示E1 | 电水壶没放或没放好 | 放上电水壶 |
| 水沸腾前水壶提前自动关闭 | 壶内水垢引起 | 清除水垢 |
| 水壶在无水或是水量不足引起干烧保护装置的启动 | 往水壶内重新加入水 | |
| 水中含有轻微异味 | 第一次使用 | 清洗干净 |
| 经常存在 | 向水壶中加水到最大刻度,加入2勺小苏打,把水烧开,然后倒掉 | |
| 水壶内有水垢产生,或者壶中的水变浑浊 | 当地水质较硬,水中的碳酸钙和碳酸镁引起 | 清除水垢 |
清洗和保养
电热壶/保温壶的清洗和保养
①产品使用后，必须拔掉插头，然后待完全冷却后再清洗。
②用完后应及时清洗，以免产品出现异味。
③不要用香蕉水，汽油，去污粉等来擦拭。
④产品的本体及加热连接座切勿水浸或用水淋洗，可用柔软湿布（拧干水）抹擦。
⑤产品长时间不使用时，请清洁擦净，装入包装箱中，放在通风和干燥的地方。
⑥使用一段时间后，电热壶壶底及温度传感器表面会生成一层水垢，从而会影响电脑板显示温度的精确度，必须将食用醋按一定比例装进电水壶内，加热到沸腾并一直保持二小时，就会除去水垢，建议清洗周期一年2-6次。
8
保修证
产品保修证书
| 产品名称 | 客户 | 姓名 | |||
| 型号 | 身份证号 | ||||
| 出厂编号 | 住址 | ||||
| 销售处 | 购买日期 | 年 月 日 | |||
| 购机商场 | 电话 | ||||
| 电话 | 备注 | ||||
用户须知
1、当您需要正常咨询或者维修时，请与您所在地的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请见谅；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；
日的代表：数字1\~9,代表1\~9日,字母A\~X,代表10\~31日
月份的代表：数字1\~9，代表1\~9月，字母A\~C，代表10\~12月；
年份的代表：数字1\~9,代表2001-2009年,字母A\~X,代表2010\~2031年；
注：字母中无I与O，顺序以此类推。
青岛 海尔 施特劳斯水设备有限公司保修证使用说明
尊敬的客户
感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：
- 本产品是经过严格的质量管理以及检验过程的产品。
- 将保修证书妥善保管，作为您享受保修服务的凭据。
- 如果您需要详细信息或有任何问题，请浏览我们的网页，也可以和海尔服务中心联系，或与当地海尔经销商联系。
- 保修期内整机免费保修一年（自购买日起，以发票日期为准）。
- 如果使用过程中饮水机出现故障无法排除时，请按以下方法联系维修：
● 保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修饮
水机
● 超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费
注：请勿自行拆机维修，应有专业人士或维修中心维修，否则易发生危险。
保修年限
1、整机免费保修一年（自购买日起，以发票日期为准）。
2、下列情况，不属于免费服务范围
A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D、未经我公司许可，自行修理造成的损坏
E、超过三包有效期，经修复仍可使用
9
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬 (Cr(VI)) | 多溴联苯 (PBB) | 多溴二苯醚 (PBDE) | |
| 塑胶件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 五金件 | × | ○ | ○ | ○ | ○ | ○ |
| 电控板组件 | × | ○ | ○ | ○ | ○ | ○ |
| 电源线及连接线 | ○ | ○ | ○ | ○ | ○ | ○ |
| 电热壶 | ○ | ○ | ○ | ○ | ○ | ○ |
| 开关 | ○ | ○ | ○ | ○ | ○ | ○ |
| 包装印刷组件 | ○ | ○ | ○ | ○ | ○ | ○ |
本表格依据SJ/T 11364的规定编制O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。说明:某些型号产品可能不包含表中部分部件,具体以实物为准。标记“X”部件,皆因行业技术发展水平限制而无法实现有害物质的替代。 在中华人民共和国境内销售的电子信息产品必须标识此标志。圆圈内的数字表示正常使用状态下产品的环保使用期限。 | ||||||
产品中食品接触材料列表
| 部件名称 | 部件材质 | 执行标准 |
| 出水嘴 | PP | GB/T 5750.4-2006GB/T 5750.6-2006GB/T 5750.7-2006GB/T 5750.8-2006GB/T 5750.10-2006 |
| 接头 | POM | |
| 水泵 | PP/钣金 | |
| 硅胶管 | 硅胶 | |
| 抽水管 | PP | |
| 保温壶 | 玻璃/PP | |
| 电热壶 | 玻璃/不锈钢 | |
| 备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含改部件,以产品的实际配置为准。 | ||
