XS-W124GS - Haut-parleur de voiture SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil XS-W124GS SONY au format PDF.
| Marque | Sony |
| Modèle | XS-W124GS |
| Type de produit | Haut-parleur de graves (subwoofer) passif |
| Diamètre | 30 cm (12 pouces) |
| Type de cône | En cône |
| Puissance nominale | 300 W |
| Puissance maximale à court terme | 1 800 W |
| Puissance RMS (CTA 2031) | 420 W |
| Impédance nominale | 4 Ω |
| Niveau de pression acoustique (1 W, 1 m) | 83 dB ± 2 dB |
| Niveau de pression acoustique dans la voiture (1 W, siège conducteur) | 86 dB |
| Plage de fréquences efficace | 20 Hz – 200 Hz (estimation) |
| Alimentation | Nécessite un amplificateur externe |
| Utilisation | Voiture |
| Matériau du cône | Non spécifié (typiquement polypropylène ou pulpe) |
| Installation | À fixer sur une planche épaisse (≥18 mm) ou plaque métallique |
| Caisson recommandé | Caisson en lattes de bois d'au moins 18 mm d'épaisseur |
| Sécurité | Ne pas toucher les diaphragmes ; tenir éloigné des appareils médicaux |
| Entretien | Nettoyer avec un chiffon sec ; éviter produits chimiques |
| Réparabilité | Contacter le revendeur Sony agréé |
FOIRE AUX QUESTIONS - XS-W124GS SONY
Questions des utilisateurs sur XS-W124GS SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur de voiture au format PDF gratuitement ! Retrouvez votre notice XS-W124GS - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XS-W124GS de la marque SONY.

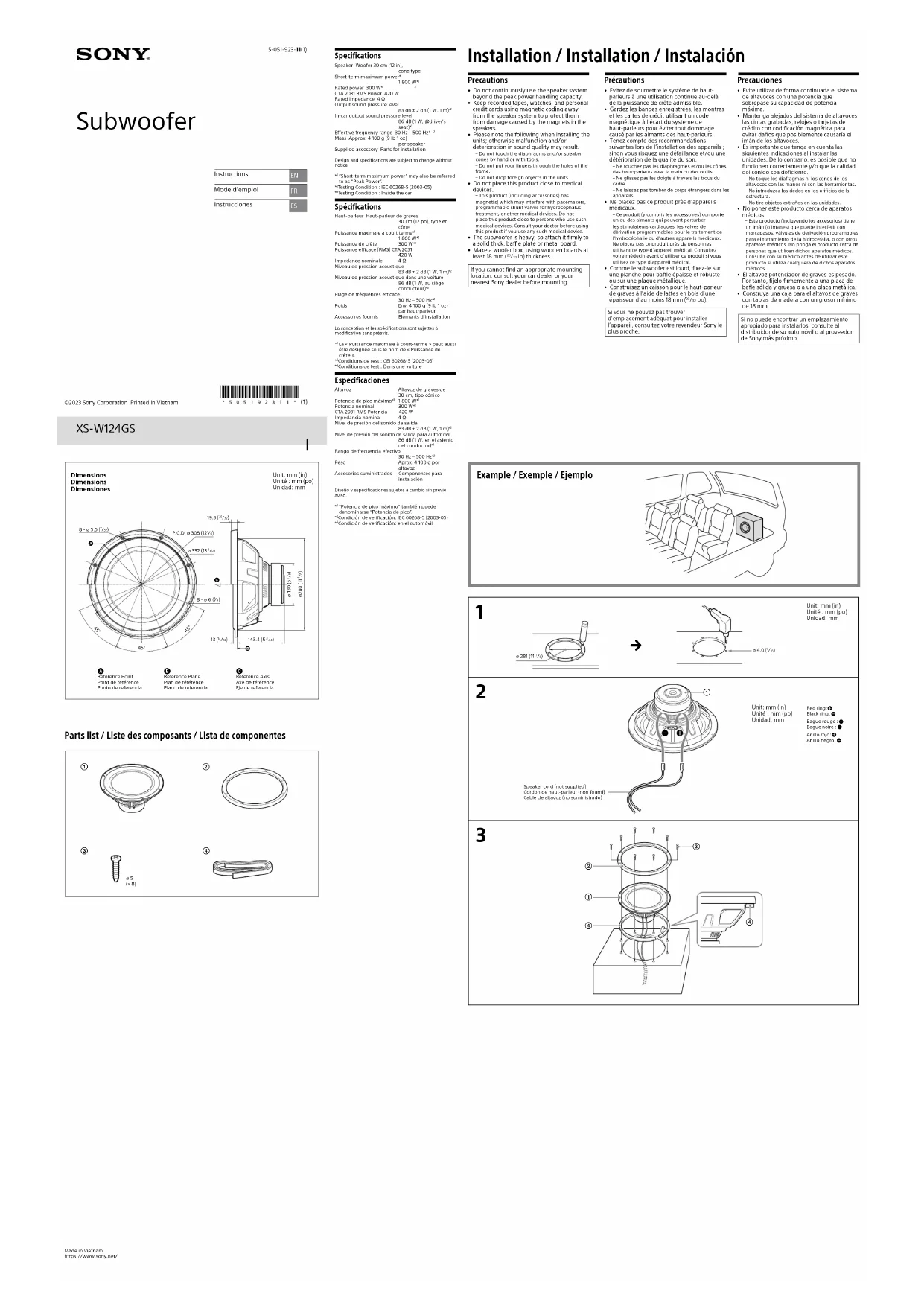

MODE D'EMPLOI XS-W124GS SONY
| Instructions | EN |
| Mode d'emploi | FR |
| Instrucciones | ES |
Specifications
Speaker Woofer 30 cm (12 in),
cone type
Short-term maximum power ^®
1 800 W ^A2
Rated power 300 W*
CTA 2031 RMS Power 420 W
Rated impedance 4 Ω
Haut-parleur Haut-parleur d
30 cm (12 po), type en
cône
Puissance maximale à court
: terme*
Niveau de pression acoustiq
que
83 dB ± 2 dB (1 W, 1 m) ^4
Niveau de pression acoustique dans une voiture
que dans une voiture
86 dB (1 W, au siège conducteurs) ^4
Plage de fréquences efficace
e
Eléments d'installation
La conception et les spécifications sont sujettes à
modification sans préavis.
*1 La « Puissance maximale à court-terme » peut aussi
être désignée sous le nom de « Puissance de
crête »
*2Conditions de test : CEI 60268-5 (2003-05)
*3Conditions de test : Dans une voiture
- Evitez de soumettre le système de haut-parleurs à une utilisation continue au-delà de la puissance de crête admissible.
- Gardez les bandes enregistrées, les montres et les cartes de crédit utilisant un code magnétique à l'écart du système de haut-parleurs pour éviter tout dommage causé par les aimants des haut-parleurs.
- Tenez compte des recommandations suivantes lors de l'installation des appareils ; sinon vous risquez une défaillance et/ou une détérioration de la qualité du son. - No touchez pas les diaphragmes et/ou les cônes
- Ne touchez pas les diaphragmes et/ou les cones des haut-parleurs avec la main ou des outils. - Ne glissez pas les doigts à travers les trous du cadre.
- Ne laissez pas tomber de corps étrangers dans les appareils.
- Ne placez pas ce produit près d'appareils médicaux.
- Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.
- Comme le subwoofer est lourd, fixez-le sur une planche pour baffle épaisse et robuste ou sur une plaque métallique.
- Construisez un caisson pour le haut-parleur de graves à l'aide de lattes en bois d'une épaisseur d'au moins 18 mm ( ^23/_32 po).
Si vous ne pouvez pas trouver d'emplacement adéquat pour installer l'appareil, consultez votre revendeur Sony le plus proche.

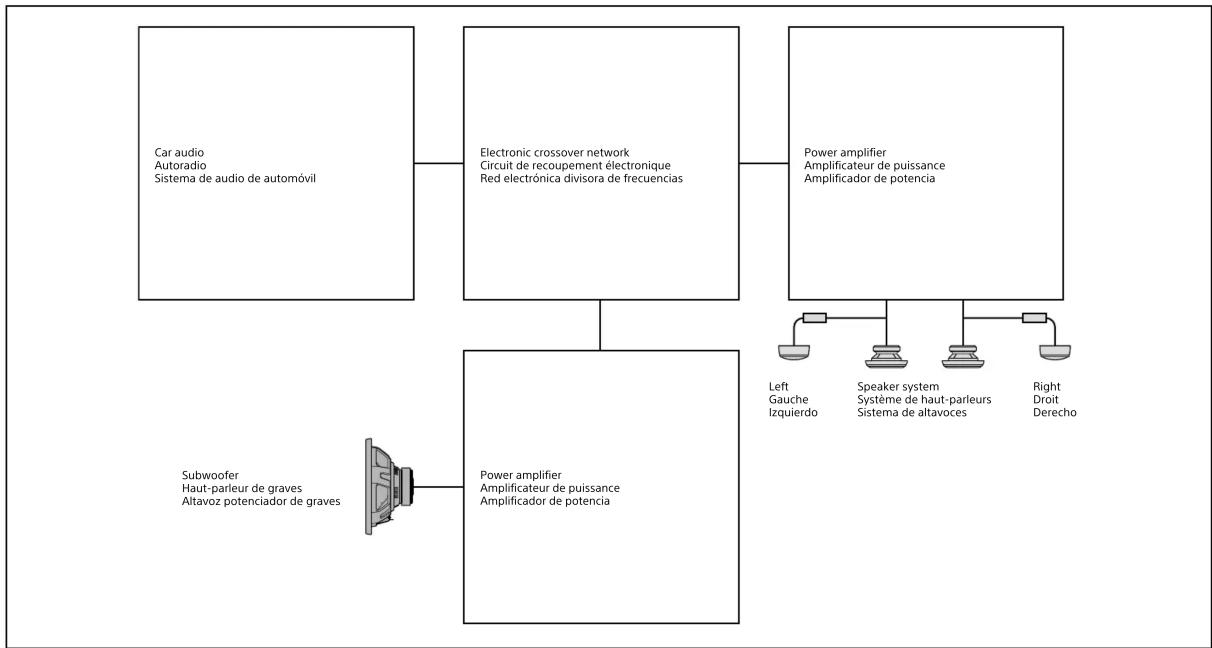

Connections / Connexions / Conexiones
Thiolo/Small parameters / Paramètres de Thiolo-Small / Darámetros "Thiolo/Small"
