Retrouvez gratuitement la notice de l'appareil SurgeArrest Essential P66 APC au format PDF.
| Caractéristiques techniques | Protection contre les surtensions, 6 prises, 2300 Joules de protection, 1 port USB 2.4A |
|---|---|
| Dimensions | Longueur : 30 cm, Largeur : 10 cm, Hauteur : 5 cm |
| Poids | 1.2 kg |
| Utilisation | Idéal pour protéger les appareils électroniques contre les surtensions et les pics de tension |
| Maintenance et réparation | Vérifier régulièrement l'état des prises et du câble d'alimentation, remplacer en cas de dommage |
| Sécurité | Certifié CE, protection contre les surcharges, indicateur de protection actif |
| Informations générales | Garantie de 3 ans, support technique disponible, idéal pour les bureaux et les foyers |
FOIRE AUX QUESTIONS - SurgeArrest Essential P66 APC
Téléchargez la notice de votre Prise murale au format PDF gratuitement ! Retrouvez votre notice SurgeArrest Essential P66 - APC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SurgeArrest Essential P66 de la marque APC.

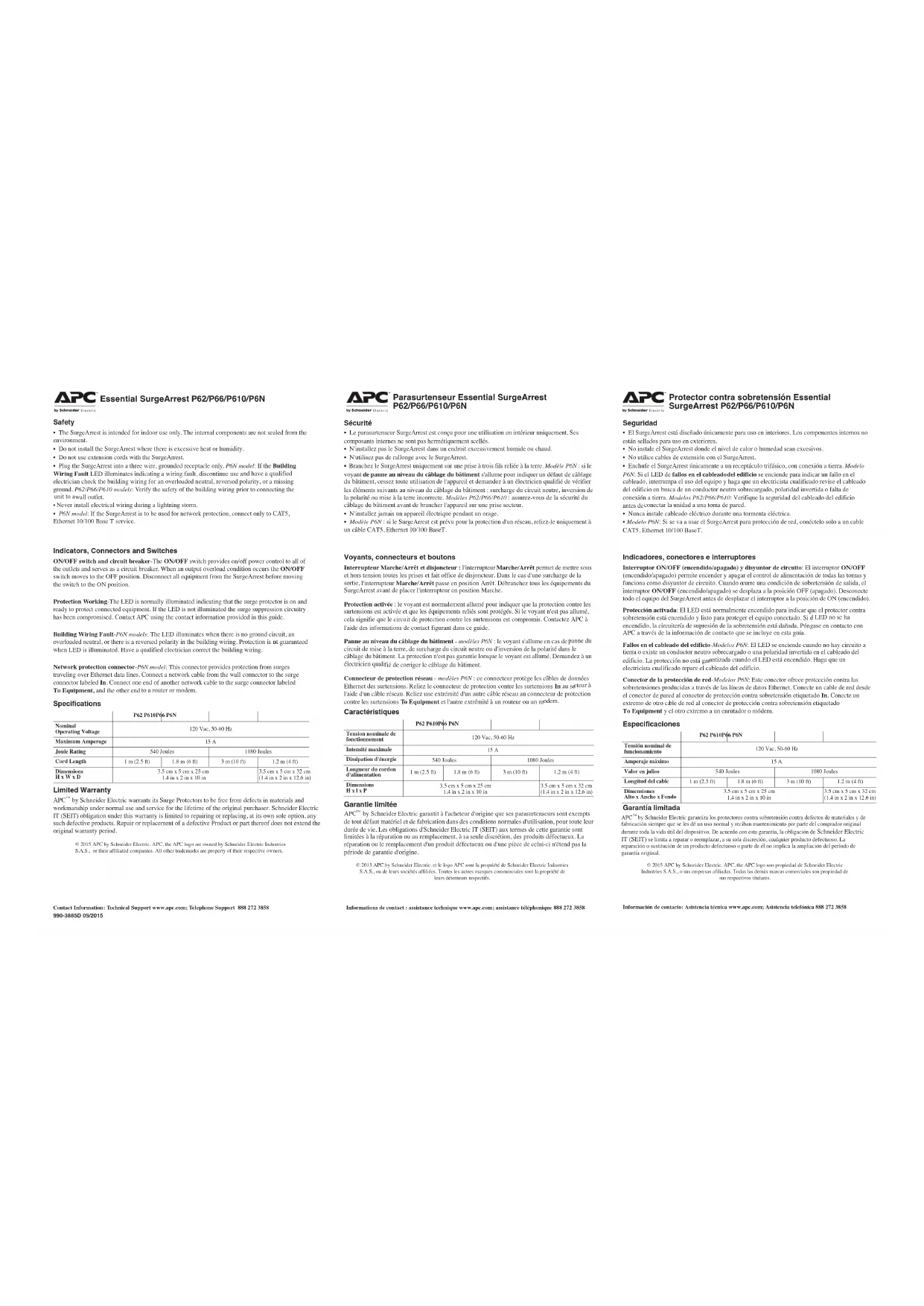

MODE D'EMPLOI SurgeArrest Essential P66 APC
- Le parasurtenseur SurgeArrest est conçu pour une utilisation en intérieur uniquement. Ses composants internes ne sont pas hermétiquement scellés.
- N'installez pas le SurgeArrest dans un endroit excessivement humide ou chaud.
- N'utilisez pas de rallonge avec le SurgeArrest.
- Branchez le SurgeArrest uniquement sur une prise à trois fils reliée à la terre. Modèle P6N : si le voyant de panne au niveau du câblage du bâtiment s'allume pour indiquer un défaut de câblage du bâtiment, cessez toute utilisation de l'appareil et demandez à un électricien qualifié de vérifier les éléments suivants au niveau du câblage du bâtiment : surcharge du circuit neutre, inversion de la polarité ou mise à la terre incorrecte. Modèles P62/P66/P610 : assurez-vous de la sécurité du câblage du bâtiment avant de brancher l'appareil sur une prise secteur.
- N'installez jama is un appareil électrique pendant un orage.
- Modèle P6N : si le SurgeArrest est prévu pour la protection d'un réseau, reliez-le uniquement à un câble CAT5, Ethernet 10/100 BaseT. Voyants, connecteurs et boutons Interrupteur Marche/Arrêt et disjoncteur : l'interrupteur Marche/Arrêt permet de mettre sous et hors tension toutes les prises et fait office de disjoncteur. Dans le cas d'une surcharge de la sortie, l'interrupteur Marche/Arrêt passe en position Arrêt. Débranchez tous les équipements du SurgeArrest avant de placer l'interrupteur en position Marche. Protection activée : le voyant est normalement allumé pour indiquer que la protection contre les surtensions est activée et que les équipements reliés sont protégés. Si le voyant n'est pas allumé, cela signifie que le circuit de protection contre les s urtensions est compromis. Contactez APC à l'aide des informations de contact figurant dans ce guide. Panne au niveau du câblage du bâtiment - modèles P6N : le voyant s'allume en cas de panne du circuit de mise à la terre, de surcharge du circuit neutre ou d'inversion de la polarité dans le câblage du bâtiment. La protection n'est pas garantie lorsque le voyant est allumé. Demandez à un électricien quali fié de corriger le câblage du bâtiment. Connecteur de protection réseau - modèles P6N : ce connecteur protège les câbles de données Ethernet des surtensions. Reliez le connecteur de protection contre les surtensions In au se cteur à l'aide d'un câble réseau. Reliez une extrémité d'un autre câble réseau au connecteur de protection contre les surtensions To Equipment et l'autre extrémité à un routeur ou un m odem. Caractéristiques Garantie limitée Tension nominale de fonctionnement Intensité maximale Dissipation d'énergie Longueur du cordon d'alimentation Dimensions H x l x P Seguridad
APC by Schneider Electric warrants its Surge Protectors to be free from defects in materials and workmanship under normal use and service for the lifetime of the original purchaser. Schneider Electric IT (SEIT) obligation under this warranty is limited to repairing or replacing, at its own sole option, any such defective products. Repair or replacement of a defective Product or part thereof does not extend the original warranty period. © 2015 APC by Schneider Electric. APC, the APC logo are owned by Schneider Electric Industries S.A.S., or their affiliated companies. All other trademarks are property of their respective owners. APC by Schneider Electric garantit à l'acheteur d'origine que ses parasurtenseurs sont exempts de tout défaut matériel et de fabrication dans des conditions normales d'utilisation, pour toute leur durée de vie. Les obligations d'Schneider Electric IT (SEIT) aux termes de cette garantie sont limitées à la réparation ou au remplacement, à sa seule discrétion, des produits défectueux. La réparation ou le remplacement d'un produit défectueux ou d'une pièce de celui-ci n'étend pas la période de garantie d'origine.
© 2015 APC by Schneider Electric. APC, the APC logo son propiedad de Schneider Electric Industries S.A.S., o sus empresas afiliadas. Todas las demás marcas comerciales son propiedad de sus respectivos titulares.CETTE DÉCLARATION DE PROTECTION N’EST PAS UNE GARANTIE. VEUILLEZ VOUS RÉFÉRER À LA GARANTIE LIMITÉE D’APC POUR TOUTE INFORMATION CONCERNANT LA GARANTIE QUI ACCOMPAGNE LES PRODUITS APC. LES LIMITATIONS ET CONDITIONS CONTENUES DANS CETTE DÉCLARATION DE PROTECTION N'ONT AUCUNE INCIDENCE SUR LES TERMES DE LA GARANTIE. « Déclaration de protection d’appareils » (Aux Etats-Unis, Canada, Porto Rico et au Bermuda, pour les produits 120 V uniquement) Si votre appareil électronique est endommagé par des phénomènes transitoires transmis par une ligne électrique c.a. (120 V) alors qu’il était directement et correctement connecté à un produit APC 120 V standard couvert par la déclaration de protection d’appareils (« appareil connecté ») et si toutes les conditions spécifiées ci-dessous sont remplies, APC s’engage, à son entière discrétion et durant la période indiquée ci-dessous, à remplacer le produit APC et soit ( a) à payer la réparation de l’appareil connecté, soit (b) à rembourser l’appareil connecté à sa juste valeur marchande, telle qu'elle figure dans la version courante de l'Orion Blue Book (ou équivalent), jusqu’à concurrence des montants stipulés ci-dessous, si APC détermine que le dommage a été causé par le manquement du produit APC de protéger l'appareil connecté contre les phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant). Les phénomènes électriques transitoires contre lesquels les produits APC offrent une protection comprennent, en conformité avec les normes de l’industrie, les pointes de tension et les surtensions sur les lignes électriques c.a. (mais non les surtensions continues telles que définies dans la norme IEEE 1100-1992). La protection contre les phénomènes transitoires sur les lignes téléphoniques s’applique uniquement aux produits APC offrant une protection pour ligne téléphonique, et dans les cas où une telle protection est offerte, l’équipement du service téléphonique doit inclure un dispositif de « protection primaire » installé et fonctionnant correctement à l’entrée du service (ces dispositifs sont habituellement installés lors de l’installation du téléphone). La protection des appareils de câblodistribution connectés contre les phénomènes transitoires s’applique uniquement aux produits APC offrant une telle protection, et dans ces cas, le service de câblodistribution doit être correctement mis à la terre selon les normes NEC (National Electric Code des États-Unis). La protection contre les phénomènes transitoires sur les lignes de réseau s’applique uniquement aux produits APC offrant la protection des lignes de réseau. Cette déclaration de protection d’appareils d'APC s'applique aux produits ProtectNet d'APC si la ligne électrique de l'appareil protégé utilise uniquement des produits de protection contre les phénomènes transitoires sur les lignes électriques, fabriqués par APC et couverts par une déclaration de protection d’appareils applicable. Le produit ProtectNet sera alors couvert en vertu de la déclaration de protection d’appareils qui accompagne le produit de protection APC. Cette déclaration de protection ne s'applique pas aux produits ProtectNet d'APC qui sont utilisés seuls, sans les produits de protection d'alimentation c.a. d'APC. APC se réserve le droit de déterminer si le dommage subi par l’appareil connecté est dû à une défaillance du produit APC; à cet effet, APC pourra demander que l’appareil endommagé lui soit envoyé pour inspection. Cette déclaration vient s’ajouter à toute protection applicable au matériel connecté qui est offerte par une autre société, y compris mais non exclusivement les garanties de fabricant et les garanties prolongées, et elle s ’applique uniquement à partir du moment où lesdites protections ne s’appliquent plus. Tableau des montants maximaux applicables pour la déclaration de protection d’appareils APC s’engage à rembourser (coût de réparation ou juste valeur marchande) les clients satisfaisant aux conditions énoncées dans cette déclaration, jusqu’à concurrence des montants stipulés ci-dessous : APC remboursera (coût des réparations ou juste valeur marchande) les clients qui satisfont aux conditions stipulées dans la police, jusqu ’à con- currence de la somme indiquée à http://www.apcc.com/support/service/equipment_protection_policy.cfm . Pour obtenir cette information, vous pouvez aussi composer le 1-800-800-4APC ou nous envoyer une télécopie au 1-401-788-2743. Conditions d'admissibilité à la couverture offerte par la déclaration de protection d’appareils : 1. Vous devez enregistrer votre produit en retournant à APC la fiche de garantie accompagnant le produit dans les 10 jours suivant la date d’achat. Tous les renseignements demandés doivent être fournis et il est recommandé d'en garder une copie pour consultation future. La fiche de garantie doit indiquer clairement les types d'appareils électroniques qui seront connectés au produit APC et auxquels s'appliquera la protection fournie. Tous les appareils connectés doivent porter l'approbation UL ou CSA. 2. Le produit APC doit être branché dans une prise correctement câblée et mise à la terre. Aucun cordon prolongateur, adaptateur, autre câble de mise à la terre ou connexion électrique ne doit être utilisé, à l'exception d’autres produits APC 120 V standard. L’installation ne doit comprendre aucun produit
protection de l'alimentation fourni par un fabricant autre qu'APC. L'installation doit être conforme aux codes électriques et de sécurité applicables et au NEC (National Electric Code des États-Unis). 3. Toute réclamation en vertu de la déclaration de protection d’appareils doit être faite dans les 10 jours suivant l'endommagement allégué de l’appareil connecté. 4. La déclaration de protection d’appareils couvre uniquement les produits APC 120 V standard utilisés aux Etats-Unis, Canada, ou au Bermuda. Les éléments suivants ne sont pas couverts par cette déclaration de protection d’appareils :
1. La restauration de données perdues et la réinstallation de logiciels ne sont pas couvertes.
2. Cette déclaration ne couvre pas les dommages causés par autre chose que les phénomènes transitoires sur les lignes électriques c.a., à l’exception des dommages causés par les phénomènes transitoires sur les lignes téléphoniques, de réseau et de câblodistribution, lesquels sont couverts uniquement si le produit APC offre une telle protection. De plus, les éléments suivants sont expressément exclus de la couverture :
3. Les dommages causé
s par une installation déficiente (incluant sans s'y restreindre l’absence d’une mise à la terre convenable).
4. Les dommages causés par l’utilisation du produit APC dans un but autre que celui pour lequel il a été conçu.
5. Les dommages causés par un accident ou un désastre tel que le feu, une inondation ou le vent.
6. Les dommages causés par un abus, une mauvaise utilisation, une altération, une modification ou une négligence.
7. Cette déclaration est nulle et non avenue si APC estime que le produit APC a été altéré ou modifié de quelque façon que ce soit.
UF POUR LES CAS PRÉVUS DANS CETTE DÉCLARATION, APC NE SERA PAS RESPONSABLE EN VERTU DE CETTE DÉCLARATION POUR TOUT DOMMAGE, Y COMPRIS SANS S'Y RESTREINDRE, LES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU MULTIPLES DÉCOULANT DE L’UTILISATION DU PRODUIT APC, OU DES DOMMAGES AUX APPAREILS CONNECTÉS, SANS ÉGARD AUX PRINCIPES JURIDIQUES SUR LESQUELS SE FONDE LA RÉCLAMATION, MÊME SI APC ÉTÉ INFORMÉ DE LA POSSIBILITÉ D’UN TEL DOMMAGE. CES DOMMAGES INCLUENT SANS S'Y RESTREINDRE LA PERTE DE BÉNÉFICES, LA PERTE DE REVENUS OU D'ÉPARGNES, LA PERTE DE JOUISSANCE DU PRODUIT APC, DE L’APPAREIL CONNECTÉ OU DE TOUT AUTRE APPAREIL ASSOCIÉ, LA PERTE DE LOGICIELS, LA PERTE EN CAPITAL, LE COÛT DE TOUT APPAREIL DE REMPLACEMENT, D'INSTALLATION OU DE SERVICE, LA DURÉE D’INDISPONIBILITÉ, LES RÉCLAMATIONS DE TIERS, Y COMPRIS DES CLIENTS, ET LES DOMMAGES À LA PROPRIÉTÉ. Présentation d’une réclamation au titre de la déclaration de protection d’appareils : 1. Si toutes les conditions de couverture sont remplies, appelez le service à la clientèle d’APC au (800) 800-4APC et demandez un numéro d’autorisation de retour de matériel pour la déclaration de protection d’appareils (EPP RMA). APC vous enverra un formulaire de réclamation que vous devrez remplir et retourner dans les 30 jours.
2. Postez le formulaire rempli à :
APC by Schneider Electric , Attn : Claims Department, 132 Fairgrounds Road, PO Box 278, West Kingston, RI 02892 USA.
3. Inscrivez le numéro d'autorisation de retour de matériel su
r le produit APC que vous retournez. 4. Emballez le produit APC dans son emballage d'origine (ou, si vous ne l'avez plus, demandez à APC un nouvel emballage). Inscrivez clairement le numéro d'autorisation de retour de matériel sur l'extérieur de la boîte.
5. Expédiez le produit (frais d’envoi à APC à votre charge) à :
APC by Schneider Electric , 1600 Division Road, Dock 25, West Warwick, RI 02893, USA. Attn : EPP RMA no _____. 6. APC examinera le produit afin de confirmer qu'il est défectueux et qu'il a été endommagé par des phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant). (A) Si l’évaluation d’APC ne fournit aucune preuve de dommage provenant de phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), APC enverra au client (I) un rapport décrivant les tests effectués et (II) un avis de rejet de la réclamation. (B) Si le produit APC présente des signes d'endommagement attribuable à des phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéan t), APC demandera que tous les appareils connectés pour lesquels une réclamation en vertu de la déclaration de protection d’appareils a été présentée soient envoyés pour évaluation à APC ou à un centre de service agréé. S’il est établi que l’appareil connecté a été endommagé par des phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), APC, à son entière discrétion, vous autorisera à faire réparer l’appareil ou vous remboursera l’appareil endommagé à sa juste valeur marchande, jusqu’à concurrence des montants stipulés ci-dessus. Veuillez conserver l'appareil endommagé ou toute pièce endommagée. 7. Si APC vous autorise à faire réparer l’appareil connecté, la réparation doit être effectuée par un centre de service agréé par le fabricant de l’appareil connecté. APC se réserve le droit de contacter le centre de service agréé pour discuter des frais de réparation, du diagnostic de réparation et du dommage occasionné à l’appareil connecté afin de déterminer si celui-ci a été causé par des phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), et de demander que le centre de service envoie l’appareil connecté ou les pièces défectueuses à APC pour inspection. 8. Après avoir établi que le dommage a été causé par le défaut du produit APC de protéger l’appareil connecté contre les phénomènes transitoires transmis par une ligne d'électricité c.a. (ligne téléphonique, de réseau ou de câblodistribution, le cas échéant), APC, à son entière discrétion, vous paiera les frais de réparation ou vous remboursera l’appareil connecté à sa juste valeur marchande, jusqu’à concurrence des montants stipulés ci-dessus. Si APC choisit de rembourser l’appareil connecté à sa juste valeur marchande, APC se réserve le droit de vous demander de lui transférer le titre de propriété de l'appareil connecté et de lui expédier celui-ci. 9. Sauf modification à l'effet contraire dans un document signé par APC et par vous, les termes de cette déclaration de protection constituent l’accord complet et exclusif entre les parties, remplaçant tous les accords précédents, verbaux ou écrits, et toute autre communication entre les parties relative à l’objet de cet accord. Aucun employé d’APC ni aucune autre partie n’est autorisé à faire des représentations autres que celles qui figurent dans cette déclaration de protection d’appareils. THIS POLICY IS NOT A WARRANTY. REFER TO THE APC LIMITED WARRANTY FOR INFORMATION CONCERNING THE WARRANTY FOR YOUR APC PRODUCT. THE LIMITATIONS AND CONDITIONS IN THIS POLICY DO NOT AFFECT THE TERMS OF THE WARRANTY. "Equipment Protection Policy" ’In the 50 US States, Canada, Puerto Rico and Bermuda for 120 Volt Prod ucts’ If your electronic equipment is damaged by power line transients on an AC power line (120 volt) while directly and properly connected to a standard APC 120 volt product covered by the Equipment Protection Policy ("connected equipment"), and if all of the remaining conditions specified below are met, APC will, at APC’s sole option, during the period specified below, replace the APC product and either (a) pay for the repair of the equipment or (b) reimburse you for the fair market value, as determined by the then curren t price list of the Orion Blue Book (or equivalent), of the connected equipment, in an amount not to exceed the dollar limits stated below, if APC determines that the damage was caused by the failure of the APC product to protect against power line transients, (telephone line, network, or CATV transients, if applicable). Power line transients that APC products have been designed to protect against, as recognized by industry standards, include spikes and surges on AC power lines (not designed as protection agains t swells as defined by IEEE 1100-1992). Protection from telephone line transients applies only to APC products which offer telephone line protection, and in cases in which such protection is available, telephone service equipment must include a properly installed and operating "primary protection" device at the service entrance (such devices are normally added during telephone installation) in order to be covered for telephone line transients. Protection of CATV (Cable Television) connected equipment from transients applies only to APC products which offer such protection, and in such cases, the CATV service must be properly grounded according to the codes set forth in the National Electric Code (NEC) in order to be covered for CATV transients. Protection from network line transients applies only to APC products which offer network line protection. This APC policy applies to APC ProtectNet products if the power line to the equipment it is protecting is using only APC products, with an applicable Equipment Protection Policy, to protect against power line transients. The coverage of the ProtectNet product will then be covered under the APC power protection product Equipment Protection Policy. This policy does not apply to APC ProtectNet products if used individually without APC AC power protection products. APC reserves the right to determine whether the damage to the connected equipment is due to APC product failure by requesting that damaged equipment be sent to APC for inspection. This policy is in excess of, and applies only to the extent necessary beyond any coverage for the connected equipment provided by other sources, includ ing, but not limited to, any manufacturer’s warranty, and any extended warranty coverage. Equipment Protection Policy Dollar Limits For customers that meet the qualifications and conditions set forth in this policy, APC will provide reimbursement (cost of repair or fair market value) up to the dollar amount listed at http://www.apcc.com/support/service/equipment_protection_policy.cfm. You can also call at 1-800-800- 4APC or fax us at 1-401-788-2743 to request this information. Eligibility for coverage under the Equipment Protecti on Policy: 1. You must register the product by returning to APC the warranty card provided with the product within 10 days of purchase. All information must be filled in, and you should retain a copy for your records. The warranty card must clearly identify the types of electronic equipment that will be plugged into the APC product for which protection under this policy is claimed. All connected equipment must be UL or CSA approved.
