TMC-200 - Cultivateur HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini-motoculteur (cultivateur) adaptable sur débroussailleuse
Marque	HiKOKI
Modèle	TMC-200
Utilisation	Labourage et aération du sol pour jardinage
Compatibilité	Débroussailleuses TANAKA avec tube de diamètre 26 mm
Alimentation	Entraîné par le moteur thermique de la débroussailleuse
Poids approximatif	4 kg
Dimensions (L × l × h)	50 × 40 × 25 cm
Mécanisme d'entraînement	Engrenages à vis sans fin
Nombre de dents	4 dents rotatives
Profondeur de labour	Réglable jusqu'à environ 15 cm
Vitesse de travail	Progressive selon la marche de l'utilisateur
Entretien	Graissage de la boîte d'engrenages toutes les 25 heures d'utilisation
Lubrifiant recommandé	Graisse à lithium (ex. : ALUVANIA R 2, ALUVANIA EP 2 Shell, MOBILUX EP 2)
Sécurité	Ne pas toucher la boîte d'engrenages après fonctionnement (chaude) ; maintenir une distance > 40 mm pour la plaque de sécurité
Pièces détachées incluses	Collier de bras, collier de dégagement, tube diamètre 26 mm
Réparabilité	Pièces détachées disponibles auprès du fabricant
Garantie	Standard du fabricant (consulter la notice complète)
Notice d'utilisation	Disponible en PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - TMC-200 HiKOKI

Comment installer le cultivateur TMC-200 sur ma débroussailleuse TANAKA ?

L'installation se fait en fixant le cultivateur sur le tube de la débroussailleuse. Utilisez le collier de bras et le collier de dégagement fournis. Si votre tube a un diamètre de 26 mm, utilisez le tube adapté. Consultez le manuel pour les étapes précises.

Quels types d'huile ou graisse utiliser pour l'entretien ?

Utilisez une graisse à lithium de qualité, comme les références ALUVANIA R 2 ou ALUVANIA EP 2 de Shell, ou MOBILUX EP 2 de Mobil. Appliquez-la toutes les 25 heures d'utilisation.

À quelle fréquence dois-je graisser la boîte d'engrenages ?

Il est recommandé de graisser la boîte d'engrenages toutes les 25 heures d'emploi. Utilisez une quantité appropriée de graisse à lithium.

Puis-je utiliser le cultivateur sur terrain dur ?

Oui, mais adaptez votre allure. Pour un labourage courant, marchez en avant en tirant et poussant progressivement. Évitez de labourer trop vite sur un sol très dur pour ne pas endommager les dents.

Que faire si les dents ne tournent pas ?

Après installation, les dents ne peuvent pas tourner à la main en raison du mécanisme d'engrenages à vis sans fin. Mettez le moteur en marche ; si elles ne tournent toujours pas, vérifiez l'assemblage et le bon serrage des colliers.

Comment régler la profondeur de labour ?

La profondeur se règle en inclinant l'ensemble ou en ajustant la plaque de sécurité (doit être à plus de 40 mm de la boîte d'engrenages). Variez la pression et la vitesse de marche pour obtenir la profondeur souhaitée.

Pourquoi la boîte d'engrenages chauffe-t-elle ?

La boîte d'engrenages devient très chaude après fonctionnement en raison de la friction. Ne la touchez pas à main nue immédiatement après usage. Laissez-la refroidir avant tout entretien.

Quelles précautions de sécurité prendre ?

Portez des gants et des chaussures de sécurité. Ne touchez pas la boîte d'engrenages après utilisation (brûlure). Maintenez la plaque de sécurité à plus de 40 mm. Lisez le manuel de la débroussailleuse pour les consignes générales.

Est-il compatible avec toutes les débroussailleuses TANAKA ?

Le TMC-200 est conçu pour les débroussailleuses TANAKA, mais vérifiez le diamètre du tube : la version standard utilise un tube de 26 mm. Si votre tube est plus gros, utilisez le diamètre adapté fourni.

Comment ranger le cultivateur après utilisation ?

Nettoyez les dents et la boîte d'engrenages. Rangez-le dans un endroit sec à l'abri de l'humidité. Graissez la boîte d'engrenages avant une longue période de non-utilisation.

MODE D'EMPLOI TMC-200 HiKOKI

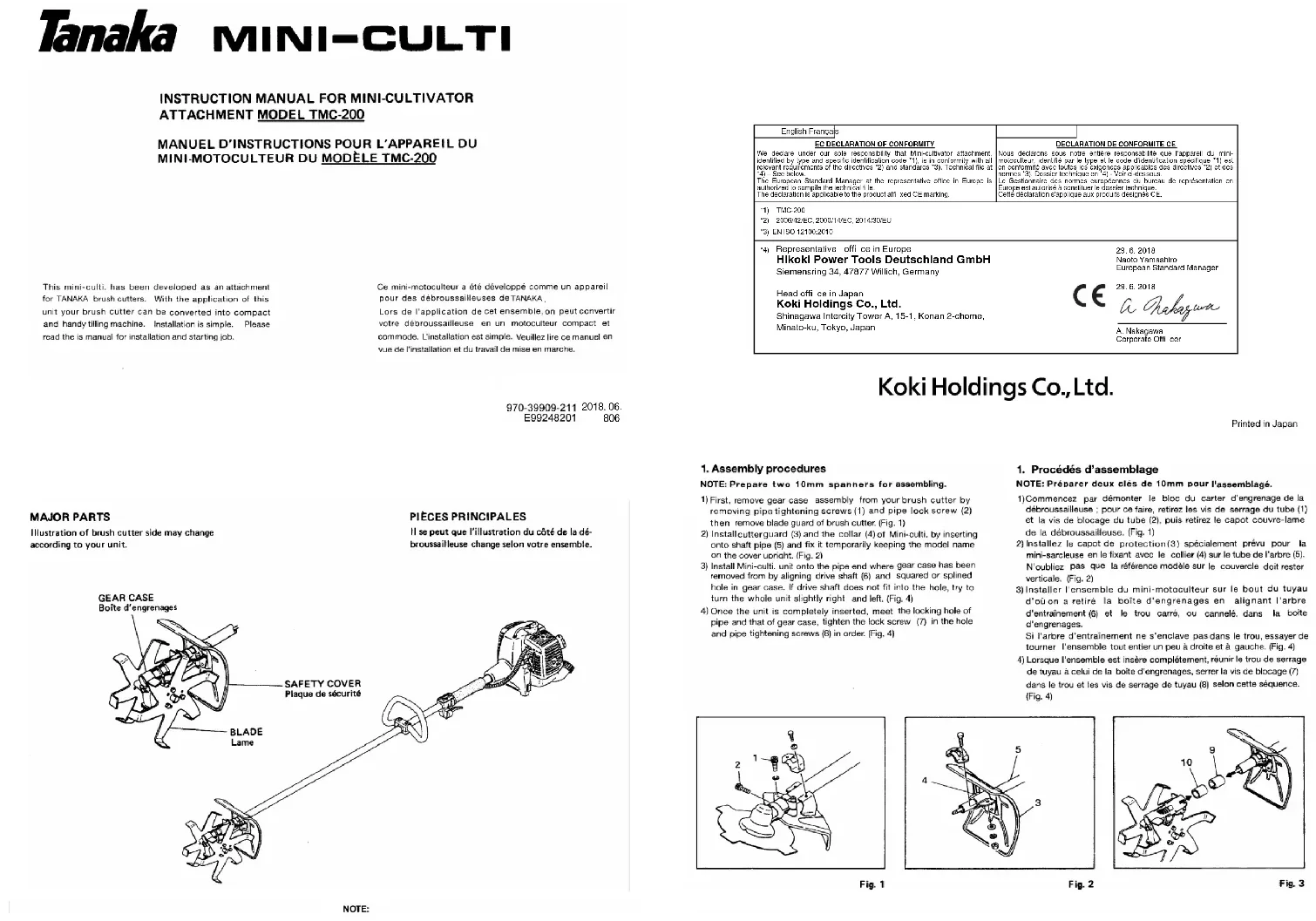

Ce mini-motoculteur a été développé comme un appareil pour des débroussailleuses de TANAKA. Lors de l'application de cet ensemble, on peut convertir votre débroussailleuse en un motoculteur compact et commode. L'installation est simple. Veuillez lire ce manuel en vue de l'installation et du travail de mise en marche.

970-39909-211 2018.06 E99248201 806

Il se peut que l'illustration du côté de la dé-

) Commencez p débroussailleus et la vis de blc de la débrouss

Après l'installation, on ne peut pas toumer à la main les dents à cause de leur mécanisme d'engrenages à vis sans fin.

5) Finalement, assujettir la plaque de sécurité à la distance de plus de 40mm. à partir de la boîte d'engrenages.

REMARQUE: Si votre appareil est conçu avec un tube d'axe plus gros, utilisez le tube de diamètre 26 mm. Démontez le collier du bras(9) et le collier de dégagement de l'entraînement B (10) et montez le tube. (Fig. 3)

2. PROCÉDÉS DE MANIEMENT

1) Quant au fonctionnement général en toute sûreté et au fonctionnement de la tête motrice, tel que le démarrage ou l'arrêt du moteur, veuillez consulter le manuel du propriétaire qui été fourni avec la débroussailleuse de TANAKA.

2) Comment cultive-t-on:

a. Pour le labourage courant. Marcher en avant à la façon de tirer et de pousser peu à peu l'ensemble, comme si on utilisait un aspirateur de poussière. (Fig. 5)

Lorsqu'on veut effacer les empreintes de pas, tirer l'ensemble en arrière. (Fig. 6)

b.Si on veut l'ensemble : plus profond des mouvements

NOTE:

a. La positio dimension mais l'ouve trop vite, l'

b. Ne pas trav à cause de longues he l'encombre

d. Les dents on Lorsqu'on I

e. Ne pas toucher la boîte d'engrenages à la main nue tout de suite après le fonctionnement. Elle devient très chaude.
f. Fournie la quantité appropriée de la graisse à lithium, telle que la graisse ALUVANIA R 2 de Shell, la graisse ALUVANIA EP 2 de Shell, MOBILUX EP 2 de Mobile ou leur équivalent chaque fois après 25 heures d'emploi. (Fig. 12)
g. Lors de l'assemblage de nouveau, ne manquez pas d'utiliser
