SC2811pro - Automate programmable industriel Hugo Müller - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automate programmable industriel (minuterie horaire)
Marque	Hugo Müller
Modèle	SC2811pro
Tension d'alimentation	230 V AC (selon plaque signalétique)
Fréquence	50/60 Hz
Dimensions (L x H x P)	Environ 72 x 72 x 50 mm (estimation)
Poids	Environ 0,2 kg (estimation)
Affichage	Écran numérique avec symboles
Nombre de canaux	2 canaux (A et B)
Type de programmation	Programmation horaire hebdomadaire avec possibilité d'impulsion et programme vacances
Fonctions principales	Programmation marche/arrêt, impulsion (jusqu'à 59 min 59 s), programme vacances, commutation permanente, copie de programme, PIN code
Réserve de marche	Hors tension : appuyer sur OK pour activer
Sécurité	Installation par électricien qualifié ; ne pas modifier l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Aucune pièce détachée disponible pour l'utilisateur ; contacter le service après-vente en cas de problème
Informations générales	Respecter les indications de tension et fréquence ; peut être verrouillé par PIN à 6 chiffres ; remise à zéro possible par 4 touches simultanées

FOIRE AUX QUESTIONS - SC2811pro Hugo Müller

Comment activer l'appareil pour la première fois ?

Appuyer sur la touche OK pendant 1 seconde. L'afficheur s'allume. Sélectionner la langue avec les touches - et +, puis valider avec OK. Régler ensuite la date, l'heure et la règle d'heure d'été.

Comment programmer une commutation marche/arrêt simple ?

1. Appuyer sur OK 1s. 2. Appuyer sur M pour entrer en mode programmation. 3. Valider Programme avec OK. 4. Choisir Nouveau programme. 5. Sélectionner le canal (A ou B) avec + ou -. 6. Choisir Marche ou Arrêt. 7. Pour chaque jour, indiquer Oui ou Non. 8. Régler l'heure (heures puis minutes) avec + et -. 9. Valider avec OK. Pour terminer, sélectionner fin et valider.

Qu'est-ce que la fonction impulsion et comment la paramétrer ?

La fonction impulsion permet de commander une sortie pendant une durée déterminée (de 1 seconde à 59 minutes 59 secondes). Pour la programmer, dans Programme > Nouveau programme, sélectionnez le canal puis choisissez Impulsion au lieu de Marche/Arrêt. Définissez la durée d'impulsion (minutes:secondes), puis réglez les jours et l'heure de déclenchement comme pour une commutation standard.

Comment utiliser le programme vacances ?

Le programme vacances permet de forcer un canal en marche ou arrêt permanent pendant une période définie (jour par jour). Allez dans Programme > Nouveau programme, sélectionnez le canal, puis choisissez Permanent (marche ou arrêt). Programmez la période souhaitée (date de début et fin). Ce programme est prioritaire sur les commutations normales.

Comment verrouiller l'appareil avec un code PIN ?

Allez dans Options > PIN-Code. Vous pouvez activer, désactiver ou modifier un code PIN à 6 chiffres. Une fois activé, l'appareil est verrouillé ; pour déverrouiller, il faut saisir le code. En cas d'oubli, contactez le service après-vente.

Comment effacer un programme enregistré ?

Allez dans Programme > Programme effacer. Vous pouvez choisir d'effacer tous les canaux, un seul canal, ou seulement certains pas de programme. Suivez les instructions à l'écran et confirmez avec OK.

Que faire si l'appareil ne répond plus ou si un reset est nécessaire ?

Effectuez une remise à zéro en appuyant simultanément sur les 4 touches (M, OK, +, -) pendant 2 secondes. Cela réinitialise la date et l'heure mais conserve les programmes. Pour une remise à l'état d'usine (tout effacement), allez dans Réglages > Réglages usine.

Comment copier un programme d'un canal à l'autre ?

Allez dans Programme > Programme copier. Sélectionnez le canal source, puis le canal destination. Les heures de commutation sont ajoutées au canal destination (non effacées). Attention : les programmes vacances ne sont pas copiés.

Quels sont les symboles affichés en mode automatique et que signifient-ils ?

Les symboles incluent : main (commutation manuelle active), horloge (programme standard), impulsion (commutation par impulsion), cadenas (appareil verrouillé par PIN), et les jours de la semaine soulignés (activés). L'état actuel (marche ou arrêt) est indiqué par canal.

Comment régler la date et l'heure ?

Allez dans Réglages > Date-Heure. Utilisez les touches + et - pour ajuster successivement l'année, le mois, le jour, l'heure et les minutes. Validez chaque étape avec OK. Vous pouvez également configurer la règle d'heure d'été dans Réglages > Heure d'été.

MODE D'EMPLOI SC2811pro Hugo Müller

1. Instructions de sécurité

⚠ L' installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!
Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

2. Mise en service

A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint
■ Actionner la touche OK pendant 1 seconde.pour activer l'appareil
La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
■ Sélectionner le langage souhaité avec les touches - + et valider avec OK.
(Remarque: Avec la touche M vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches - + et valider en actionnant ox.

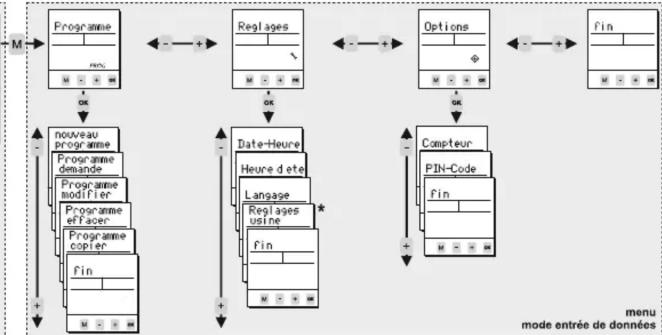

3. Sommaire des fonctions 4. . Légende des symboles

mode automatique

Canal marche

Canal arrêt

L'état actuel est basé sur un horaire de commutation standard

L'état actuel est issu d'une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.

L'état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7)

Jours de semaine lundi ... dimanche; les jours soulignés sont activés.

L'état actuel correspond à une commutation par impulsion.

Ce symbole est visualisé s'il y a „effacement du programme“

L'interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l'appareil(12).

5. Fonction des touches

M 1. Passage du mode automatique au mode entrée de données.

1. Fonction un pas en arrière

1. Mode entrée de données: Sélection de plusieurs options.

2. Mode entrée de données: déplacement de la position clignotante

1. Mode automatique: Marche/arrêt d'un canal jusqu'à la prochaine commutation programmée.

Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).

1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)

1. Valider la sélection ou la programmation.

6. Notes de service

- Réserve de marche (hors-tension): Actionner la touche OK pendant une seconde, l'afficheur est activé.

La touche M permet d'avancer ou de reculer d'un pas dans la programmation.
■ fin est visualisé à la fin d'une entrée de données. Valider fin avec OK pour revenir au mode automatique.
A l'aide des touches ➕ ➕ passer de fin à continuer et valider avec CK pour revenir à l'entrée des données.
La sélection fin pendant l'entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées.

7. Canal ON OFF / Permanent P

Canal ON/OFF

Actionner les touches A B (touches - +) pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée.

Commutation permanente P

La commutation est permanente en actionnant pendant 3 secondes la touche [A][B] du canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche)

8. Programmer une commutation (voir aussi l'exemple de programmation au point (9))

Actions A. à C. voir point 9. (exemple de programmation)

E.

F

G.

H.

L

9. Exemple de programmation pour commutations normales marche / arrêt (Standard)

A. Actionner la touche OK pendant une seconde. Visualisation du mode automatique.
B. Actionner la touche M pour accéder au niveau entrée de données.
C. Valider Programme avec la touche OK
D. Activer nouveau programme avec la touche OK
E. Sélectionner à l'aide des touches ☐+ le canal souhaité et valider avec OK.
F. Pour réaliser une commutation normale sélectionner avec les touches + le menu marche ou arrêt et valider le choix avec OK.
G. A cette étape vous pouvez / devez confirmer à l'aide des touches - + et pour chaque jour de semaine si une commutation est souhaitée „ Oui“ ou non souhaitée „ Non“. Valider avec OK.
H. Réglage de l'heure -+ suivit de OK et des minutes -+ suivit de OK.
I. Vériification: Si le contenu clignotant est correct, valider les données avec la touche OK La touche -+ offre plusieurs options (Modifier/effacer/fin).
J. Pour continuer la programmation confirmer prochaine heure de commutation avec OK. Pour terminer la programmation passer au point fin en utilisant + et valider avec OK.

10. Impulsion

Programme -> Nouveau programme -> Canal A/B -> ...
La fonction impulsion permet de réaliser une commutation de durée determinée.
A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F)
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde)
■ Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
■ Contrôle: Valider la commutation par impulsion clignotante

11. Programme vacances

Programme -> nouveau programme -> Canal A/E -> permanent -> ..
- Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt) ou d'activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n'est plus accessible, lorsque le programme vacances est déjà utilisé.

La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou Programme effacer (12).

1. Autres réglages

Menu	Menu principal	Applications
Programme demande	Programme	Heures de commutation / nombre de pas de programme
Programme copier	Programme	Copie des heures de commutation d'un canal à un autre. Le canal n'est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.⚠ Les programmes vacances ne sont pas copiés!!
Programme effacer	Programme	Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
Date-Heure	Réglages	Programmation de la date et de l'heure
Heure d été	Réglages	Réglage de l'horaire été / hiver
Langage	Réglages	Choix du langage
Réglages usine*	Réglages	Remise à zero, c'est à dire retour à l'état de livraison.⚠ La date, l'heure et les pas de programme sont définitivement effacés
Compteur	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire
PIN-Code	Options	L'interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d'oubli ou de perte de ce code, contacter notre service après-vente.
Fonction remise à zéro	Appuyer simultanément sur les 4 touches pendant 2 secondes. L'interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l'heure sont effacées -> sinon procéder comme à la mise en service (2).

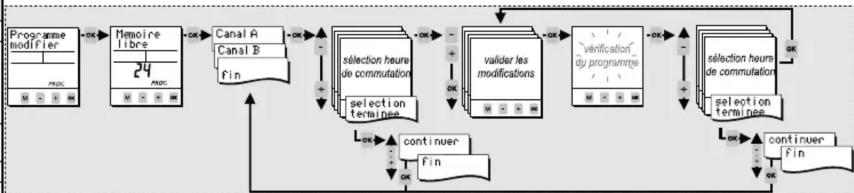

13. Modifier le programme

Programme -> Programme modifier -> ...

Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.

14. Données clé-mémoire\*

Les options suivantes sont disponibles lors de l'utilisation de la clé-mémoire:

Données sauvegarder: Sauvegarde du programme de l'interrupteur sur la clé de programmation. Le programme actuellement enregistré sur la clé est remplacé. (interrupteur de version identique).
■ Horloge programmer: Charger les données de la clé sur l'interrupteur horaire. Le programme actuellement contenu dans la mémoire de l'interrupteur est remplacé.
Clé fonction: Permet de faire fonctionner et de tester le programme enregistré sur la clé. Dans ce cas de figure, le programme actuellement installé sur l'interrupteur est inhibé.
■ Clé lire: Lecture des pas de programme et de la capacité mémoire de la clé.

\*OPTION
