FDPH4316AS - Lave-vaisselle FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle
Capacité	14 couverts
Dimensions (L x P x H)	60 x 60 x 85 cm
Consommation d'eau	9,5 L par cycle
Consommation énergétique	Classe énergétique A+
Niveaux de bruit	46 dB
Programmes de lavage	5 programmes (Éco, Intensif, Normal, Rapide, Prélavage)
Fonctionnalités supplémentaires	Départ différé, Sécurité enfant, Indicateur de sel et de rinçage
Entretien	Filtres lavables, entretien régulier recommandé
Sécurité	Système anti-fuite, verrouillage de sécurité
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - FDPH4316AS FRIGIDAIRE

Pourquoi mon lave-vaisselle FRIGIDAIRE FDPH4316AS ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Mon lave-vaisselle laisse des résidus sur la vaisselle. Que faire ?

Assurez-vous que le filtre est propre et qu'il n'est pas obstrué. Vérifiez également que vous utilisez le bon type et la bonne quantité de détergent.

Le lave-vaisselle émet des bruits étranges pendant le cycle. Est-ce normal ?

Un certain bruit est normal, mais si les bruits semblent anormaux (cliquetis, grincements), vérifiez que les bras gicleurs ne sont pas bloqués par des ustensiles mal placés.

Pourquoi mon lave-vaisselle ne se vide pas complètement ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et qu'il n'y a pas de débris bloquant l'évacuation.

Comment puis-je réinitialiser mon lave-vaisselle FRIGIDAIRE FDPH4316AS ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à réinitialiser les erreurs électroniques.

Quel type de détergent devrais-je utiliser avec mon lave-vaisselle ?

Utilisez un détergent spécifiquement conçu pour les lave-vaisselle. Évitez d'utiliser du savon à vaisselle classique, car cela peut provoquer une mousse excessive.

Comment nettoyer l'intérieur de mon lave-vaisselle ?

Utilisez un mélange de vinaigre et d'eau pour nettoyer les surfaces intérieures. Assurez-vous de retirer et de nettoyer le filtre régulièrement.

Est-ce que le lave-vaisselle FRIGIDAIRE FDPH4316AS peut être installé sous un plan de travail ?

Oui, ce modèle est conçu pour être installé sous un plan de travail standard. Assurez-vous de suivre les instructions d'installation fournies dans le manuel.

Que faire si la lumière de mon lave-vaisselle clignote ?

Un clignotement peut indiquer un problème. Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant et suivez les étapes de dépannage.

Mon lave-vaisselle ne chauffe pas l'eau. Que dois-je vérifier ?

Vérifiez que l'alimentation en eau est chaude. Si l'eau est froide, cela peut être dû à un problème de plomberie. Sinon, il pourrait y avoir un problème avec l'élément chauffant.

MODE D'EMPLOI FDPH4316AS FRIGIDAIRE

• Frigidaire.com USA 1-800-374-4432 Frigidaire.ca Canada 1-800-265-8352 utilisation & entretien Lave-vaisselle A23587502 (novembre 2022) Introduction p. 2
• Renseignements importants concernant la sécurité p. 3
• Caractéristiques p. 5
• Commandes et réglages p. 6
• Mode d’emploi p. 8
• Entretien et nettoyage p. 14
• Dépannage p. 16

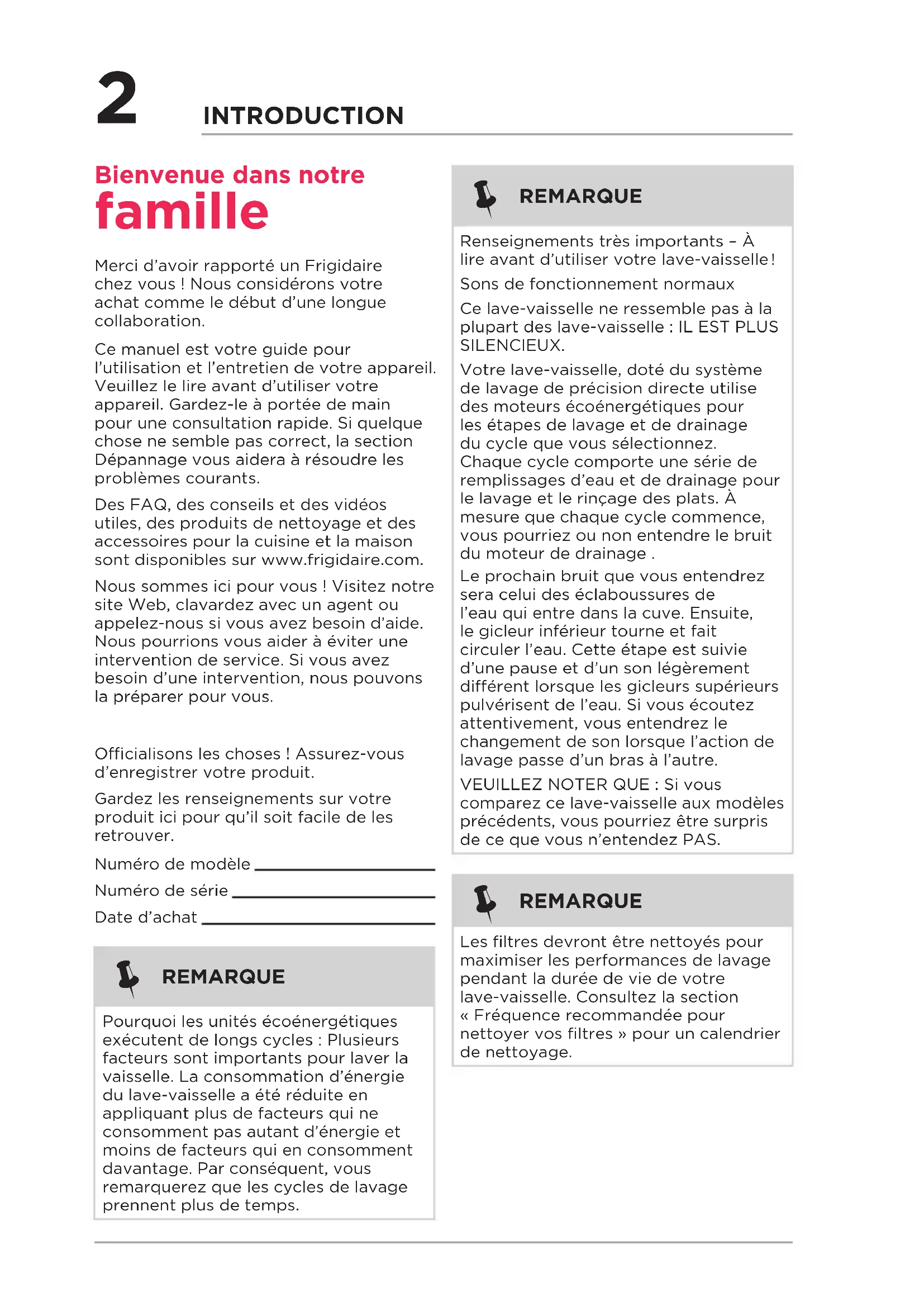

• Garantie limitée INTRODUCTION Bienvenue dans notre famille Merci d’avoir rapporté un Frigidaire chez vous! Nous considérons votre achat comme le début d’une longue collaboration.Ce manuel est votre guide pour l’utilisation et l’entretien de votre appareil. Veuillez le lire avant d’utiliser votre appareil. Gardez-le à portée de main pour une consultation rapide. Si quelque chose ne semble pas correct, la section Dépannage vous aidera à résoudre les problèmes courants.Des FAQ, des conseils et des vidéos utiles, des produits de nettoyage et des accessoires pour la cuisine et la maison sont disponibles sur www.frigidaire.com.Nous sommes ici pour vous! Visitez notre site Web, clavardez avec un agent ou appelez-nous si vous avez besoin d’aide. Nous pourrions vous aider à éviter une intervention de service. Si vous avez besoin d’une intervention, nous pouvons la préparer pour vous.Ocialisons les choses! Assurez-vous d’enregistrer votre produit. Gardez les renseignements sur votre produit ici pour qu’il soit facile de les retrouver.Numéro de modèleNuméro de sérieDate d’achat p. 192

REMARQUE Pourquoi les unités écoénergétiques exécutent de longs cycles: Plusieurs facteurs sont importants pour laver la vaisselle. La consommation d’énergie du lave-vaisselle a été réduite en appliquant plus de facteurs qui ne consomment pas autant d’énergie et moins de facteurs qui en consomment davantage. Par conséquent, vous remarquerez que les cycles de lavage prennent plus de temps.

REMARQUE Renseignements très importants–À lire avant d’utiliser votre lave-vaisselle !Sons de fonctionnement normauxCe lave-vaisselle ne ressemble pas à la plupart des lave-vaisselle:IL EST PLUS SILENCIEUX.Votre lave-vaisselle, doté du système de lavage de précision directe utilise des moteurs écoénergétiques pour les étapes de lavage et de drainage du cycle que vous sélectionnez. Chaque cycle comporte une série de remplissages d’eau et de drainage pour le lavage et le rinçage des plats. À mesure que chaque cycle commence, vous pourriez ou non entendre le bruit du moteur de drainage . Le prochain bruit que vous entendrez sera celui des éclaboussures de l’eau qui entre dans la cuve. Ensuite, le gicleur inférieur tourne et fait circuler l’eau. Cette étape est suivie d’une pause et d’un son légèrement diérent lorsque les gicleurs supérieurs pulvérisent de l’eau. Si vous écoutez attentivement, vous entendrez le changement de son lorsque l’action de lavage passe d’un bras à l’autre.VEUILLEZ NOTER QUE: Si vous comparez ce lave-vaisselle aux modèles précédents, vous pourriez être surpris de ce que vous n’entendez PAS.

REMARQUE Les filtres devront être nettoyés pour maximiser les performances de lavage pendant la durée de vie de votre lave-vaisselle. Consultez la section «Fréquence recommandée pour nettoyer vos filtres» pour un calendrier de nettoyage.3 RENSEIGNEMENTS IMPORTANTS

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT Lorsque vous utilisez votre lave- vaisselle, suivez les précautions de base, y compris les suivantes: Pour votre sécurité

• Utilisez votre lave-vaisselle uniquement comme indiqué dans ce manuel d’utilisation et d’entretien.

• Ce manuel ne couvre pas toutes les conditions et situations possibles qui peuvent survenir. Faites preuve de bon sens et de prudence lors de l’installation, du fonctionnement et de l’entretien de tout appareil.

• Les lave-vaisselle résidentiels certifiés NSF ne sont pas destinés aux établissements alimentaires agréés.

• LE LAVE-VAISSELLE DOIT ÊTRE MIS À LA TERRE. Consultez les instructions d’installation pour plus de détails..

• Ce lave-vaisselle est conçu pour fonctionner avec le courant régulier d’une maison (120V, 60Hz). Utilisez un circuit muni d’un fusible ou d’un disjoncteur de 15ampères. Utilisez un fusible de 20ampères si le lave- vaisselle est connecté à un broyeur d’aliments.

• Ne faites pas fonctionner le lave- vaisselle à moins que tous les panneaux prémontés soient à leur place.

• Pour éviter l’emprisonnement ou la suocation, enlevez le mécanisme de verrouillage de la porte ou la porte de tout lave-vaisselle qui est jeté ou non utilisé.

• Éloignez les jeunes enfants et les nourrissons du lave-vaisselle lorsque ce dernier fonctionne.

• Ne laissez pas les enfants abuser de la porte ou des paniers d’un lave- vaisselle ou encore s’asseoir, se tenir debout ou jouer sur ces derniers.

• Utilisez uniquement des détergents et des agents de rinçage recommandés pour l’utilisation dans un lave-vaisselle.

• Conservez le détergent pour lave- vaisselle et les produits de rinçage hors de portée des enfants.

• Ne lavez pas d’articles en plastique à moins d’indication: «Va au lave- vaisselle» ou l’équivalent. Vérifiez les recommandations auprès du fabricant, si elles ne sont pas inscrites. Si la mention «Va au lave-vaisselle» n’est pas inscrite sur l’article, il peut fondre et créer un risque d’incendie.

• Débranchez l’alimentation électrique au lave-vaisselle avant de l’entretenir.

• Si l’eau du lave-vaisselle ne se vide pas dans un broyeur d’aliments, assurez-vous que le broyeur est complètement vide avant de faire fonctionner le lave-vaisselle.

• Les réparations doivent être eectuées par un technicien qualifié.

• Ne modifiez pas les commandes.

• Ne touche pas l’élément chauant pendant ou immédiatement après le lavage.

• Faites attention en déchargeant la vaisselle lorsque l’option Désinfecter a été sélectionnée. Le contenu peut être chaud au toucher immédiatement après la fin du cycle.

• La vapeur d’eau s’échappant de l’évent peut être chaude au toucher lorsque l’option Désinfecter a été sélectionnée. Faites attention et ne laissez pas les jeunes enfants jouer ou toucher la zone de ventilation du lave-vaisselle.

• Lors du chargement d’articles à laver:

• Placez les objets et couteaux tranchants de manière à ce qu’ils ne risquent pas d’endommager le joint de la porte ou la cuve.

• Chargez les objets tranchants et les couteaux avec les manches vers le haut pour réduire le risque de blessures causées par des coupures.4 AVERTISSEMENT Pour réduire le risque d’incendie, de décharge électrique ou de blessure lors de l’utilisation de votre lave-vaisselle, suivez les précautions précédentes ci- dessus. CONSERVER CES INSTRUCTIONS WARNING AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures graves ou la mort. IMPORTANT IMPORTANT indique les instructions d’installation, de fonctionnement ou d’entretien importantes, mais non liées aux dangers. DANGER indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.

MISE EN GARDE indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées. Définitions relatives à la sécurité Il s’agit du symbole d’alerte de sécurité. Ce symbole sert à avertir des dangers potentiels de blessures. Respectez tous les messages de sécurité qui suivent ce symbole afin d’éviter de possibles blessures ou la mort. Consignes de sécurité

• NE PAS entreposer ou utiliser de l’essence ou d’autres liquides inflammables à proximité de cet appareil ou de tout autre appareil. Lire les étiquettes du produit pour connaître les avertissements concernant l’inflammabilité et d’autres dangers.

• Retirer toutes les agrafes du carton. Les agrafes peuvent causer des coupures graves et abîmer la finition si elles entrent en contact avec d’autres appareils ou meubles. AVERTISSEMENT Veuillez lire toutes les instructions avant d’utiliser cet appareil. Sécurité des enfants Détruisez ou recyclez le carton, les sacs en plastique et tout matériau d’emballage extérieur immédiatement après avoir déballé le lave-vaisselle. Ne laissez jamais les enfants jouer avec ces articles. Les cartons recouverts de tapis, de couvre- lits, de feuilles de plastique ou de film étirable peuvent devenir des chambres étanches et peuvent rapidement causer une asphyxie. RENSEIGNEMENTS IMPORTANTS

CONCERNANT LA SÉCURITÉ

• Dans certaines conditions, l’hydrogène gazeux peut être produit dans un système à eau chaude qui n’a pas été utilisé pendant 2 semaines ou plus. LE GAZ D’HYDROGÈNE EST EXPLOSIF. Si le système d’eau chaude n’a pas été utilisé pendant cette période, avant d’utiliser le lave-vaisselle, allumez- le pendant plusieurs minutes. Cette action libérera de l’hydrogène gazeux accumulé. LE GAZ D’HYDROGÈNE EST INFLAMMABLE. Ne fumez pas ou n’utilisez pas de flamme nue pendant cette période.

• N’entreposez ou n’utilisez pas de matières combustibles, de l’essence ou d’autres vapeurs inflammables à proximité de cet appareil ou de tout autre appareil.5 IMPORTANT Les accessoires sont disponibles pour votre appareil et peuvent être achetés à Frigidaire.com ou en composant le 1800374-4432 (Frigidaire.ca ou le 1800265- 8352 au Canada) ou d’un représentant agréé. CARACTÉRISTIQUES A Buse ou gicleur B Panier supérieur C Étiquette numéro de série (située sur le côté droit de la porte) D Panier à ustensiles E Panier inférieur F Gicleur inférieur G Piège à verre H Liquide de rinçage I Distributeur de détergent J Protection contre le débordement K Élément chauant L Gicleur central

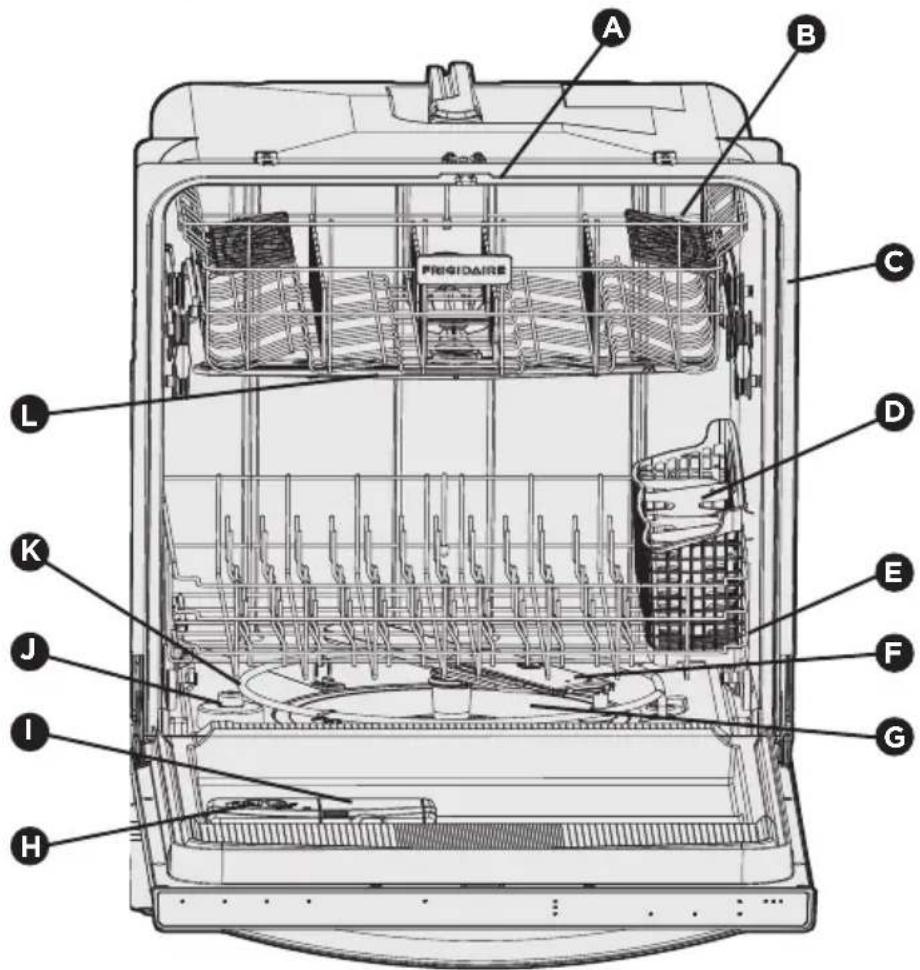

Les caractéristiques peuvent varier selon le modèle Votre lave-vaisselle nettoie en vaporisant un mélange d’eau chaude et de détergent à travers les gicleurs contre les surfaces souillées. Tout d’abord, le lave-vaisselle draine quelques secondes pour éliminer les saletés échappées pendant le chargement, puis remplir l’eau recouvrant la zone du filtre. L’eau est ensuite pompée dans les gicleurs. Les particules de saleté passent par le filtre et traversent le filtre et descendent dans le drain lorsque l’eau est pompée. Cette série d’étapes est répétée au besoin. Le nombre de remplissages d’eau varie selon le cycle utilisé.

Sélections du cycle de lavage: CLes durées de cycle sont approximatives et varient selon les options sélectionnées. L’eau chaude est nécessaire pour activer le détergent pour lave-vaisselle et faire fondre les saletés alimentaires grasses. Un capteur automatique vérifiera la température de l’eau entrante et, si elle n’est pas assez chaude, le cycle sera allongé pour permettre le chauage automatique de l’eau au cours du lavage principal et du rinçage final de tous les cycles. Cela se produit même lorsque l’option Lavage intensif n’a pas été sélectionnée. Lorsque le lavage à haute température est sélectionné, une température encore plus élevée est atteinte pour traiter les salissures plus importantes. La technologie DishSenseTM vérifie le niveau de saleté de votre vaisselle pendant les cycles de lavage normal et intensif. En fonction du niveau de saleté, le capteur déterminera si des remplissages d’eau supplémentaires sont nécessaires pour nettoyer la vaisselle ou si les remplissages d´eau peuvent être supprimés. La durée du cycle et l’utilisation de l’eau varient en fonction de la quantité de saleté sur les plats. La durée du cycle variera également en fonction des options sélectionnées et de la température de l’eau entrante.

Température Les cycles programmés sont par défaut l’option de cycle de lavage Normal. Appuyez sur la touche de température pour choisir Désinfecter ou Élevé. Option de désinfection Pour désinfecter votre vaisselle et votre verrerie, sélectionnez l’option Désinfecter. Lorsque cette option est sélectionnée, le voyant s’allume et reste allumé jusqu’à la fin du cycle. La température de l’eau lors du rinçage final sera augmentée à 68°C (155°F) et maintiendra cette température pendant 9minutes. Cette option est disponible en cycles Intensif et Normal. Seuls ces cycles de désinfection ont été conçus pour répondre aux exigences de la NSF. La durée du cycle sera prolongée jusqu’à ce que la température de l’eau

Risque de dommages matériels Avant de démarrer le lave-vaisselle, assurez-vous que l’eau est connectée et ouverte. Tout manquement à cette directive peut endommager le joint de la pompe et entraîner une fuite d’eau. Sélections des options

REMARQUE Votre lave-vaisselle utilise la technologie DishSenseTM pour déterminer la quantité de nourriture qui se trouve sur la vaisselle, puis ajuste le cycle en conséquence. Cycle recommandé pour une utilisation typique: Le cycle Lavage normal, avec ses options par défaut de température normale et de séchage à chaud, ore les meilleures performances globales. Cette sélection de cycle est recommandée pour une utilisation quotidienne et convient à une vaste gamme de formats de vaisselle et de quantités de nourriture restantes sur ces plats. REMARQUE Le lave-vaisselle est programmé pour mémoriser votre dernier cycle afin que vous n’ayez pas à le réinitialiser chaque fois. Pour démarrer le lave-vaisselle en utilisant le même cycle et les mêmes options sélectionnés lors du lavage précédent, appuyez simplement sur la touche DÉMARRER/ANNULER.

REMARQUE Tous les cycles et les options ne sont pas oerts pour tous les modèles.7

COMMANDES ET RÉGLAGES

appropriée soit atteinte. L’action de lavage se poursuivra pendant ledélai de chauage de l’eau. Pour obtenir de meilleurs résultats, la température d’eau entrante doit être d’au moins 49°C (120°F). Les critères de désinfection peuvent ne pas être satisfaits en cas d’interruption du cycle, de panne de courant ou si la température d’eau entrante est inférieure à 49°C (120°F). Appuyez une deuxième fois sur la touche de témparature pour désactiver l’option Désinfecter. La lumière située à côté de la touche Désinfecter s’éteindra. High Temp (Option de lavage à haute température) Lorsque l’option de lavage à haute température est sélectionnée, le lave-vaisselle chaue l’eau dans le lavage principal à environ 68°C (155°F). Cette augmentation de la température de l’eau aide le détergent contenu dans le lave- vaisselle à éliminer plus ecacement la graisse et la saleté de la vaisselle et à améliorer les performances de séchage. Lorsque l’option de lavage à haute température est sélectionnée, l’indicateur de haute température s’allume et reste allumé jusqu’à la fin du cycle. Pour désactiver l’option de lavage à haute température, appuyez sur la touche de température pour sélectionner une autre option de température.

Max Dry (Séchage maximal) Lorsque l’option «Séchage maximal» est sélectionnée, le lave-vaisselle prolonge le temps de séchage d’environ 20minutes. L’option de séchage maximal peut être utilisée avec tous les cycles à l’exception de l’économie d’énergie. Pour un séchage optimal, augmentez également la température de lavage en sélectionnant l’option «Température élevée» ou, mieux encore, l’option «Désinfecter.» L’énergie nécessaire pour utiliser l’option de sechage maximal permet d’économiser des centimes par cycle. Vous pouvez choisir de ne pas sélectionner l’option «Séchage maximal»; cependant, vous aurez des articles dans votre charge de vaisselle qui ne seront pas complètement secs à la fin du cycle. Heat Dry (Séchage à chaud) L’option de séchage à chaud en combinaison avec le liquide de rinçage améliorera le séchage. L’énergie nécessaire pour utiliser l’option de séchage à chaud coûte des centimes par cycle; cependant, les articles dans la charge de vaisselle peuvent ne pas être secs à la fin du cycle. Sélectionnez l’option Lavage normal et lavage à haute température ainsi qu’un agent de rinçage pour améliorer les performances de séchage.

Delay Time (délai d’attente) L’option «Diéré» vous permet de diérer automatiquement le démarrage de votre lave-vaisselle de 2, 4 et 6heures. Pour activer l’option «Diéré», appuyez sur la touche une fois pour un diéré de 2heures, deux fois pour 4heures et trois fois pour 6heures. Un voyant s’allume pour indiquer les heures de démarrage diéré et reste allumé jusqu’au démarrage du cycle. Appuyez sur la touche DÉMARRER/ ANNULER pour lancer l’option diéré. Si l’option «Diéré» est interrompue, appuyez à nouveau sur la touche DÉMARRER/ANNULER pour revenir à l’option «Diéré.» Pour annuler l’option «DIFFÉRÉ» et commencer le cycle sélectionné avant la fin du diéré, appuyez sur la touche DÉMARRER/ANNULER pendant 3secondes.

Start/Cancel (Bouton Démarrer/ Annuler) Lorsque le cycle et les options sont sélectionnés, les DEL du cycle sélectionné et les options sont allumées. La fenêtre d’état ache la durée du cycle. Pour démarrer le cycle, appuyez sur DÉMARRER/ANNULER et fermez immédiatement la porte du lave-vaisselle. Vous pouvez annuler un cycle à tout moment pendant son fonctionnement. Appuyez sur la touche DÉMARRER/ ANNULER et maintenez-la enfoncée pendant 3secondes. Le voyant à côté du cycle et de l’option sélectionnés s’éteindra, le voyant DÉMARRER/ ANNULER restera allumé, le lave- vaisselle démarrera un drainage de 90secondes. À la fin du drainage, sélectionnez le prochain cycle souhaité.

Voyant indicateur d’état Le voyant de lavage s’allume au début du cycle et reste allumé jusqu’à la fin du lavage principal. Le voyant Nettoyer s’allumera à la fin du cycle et restera allumé jusqu’à ce que la porte soit ouverte. Lorsque l’option Désinfecter est sélectionnée, le voyant Désinfecter s’allume lorsque le cycle Désinfecter est terminé. Si le lave-vaisselle n’a pas correctement désinfecté la vaisselle, le voyant ne s’allumera pas. Cela peut se produire si le cycle est interrompu. Le voyant reste allumé jusqu’à ce que la porte soit ouverte.8

Mode d’emploi Pour commencer 1. Chargez le lave-vaisselle (consultez Préparation de la vaisselle).2. Ajouter le détergent (consultez Remplissage du distributeur avec du détergent).3. Ajouter un liquide de rinçage, au besoin (consultez Liquide de rinçage).4. Sélectionnez le cycle désiré (consultez le tableau Cycle et Options). Le voyant lumineux cycle s’allume lorsque l’option est sélectionnée.5. Sélectionner les OPTIONS souhaitées (consultez Sélection d’option). Le voyant d’option s’allume lorsqu’il est sélectionné.6. Ouvrez le robinet d’eau chaude le plus proche du lave-vaisselle jusqu’à ce que la température de l’eau atteigne ou avoisine 1200 pour une performance optimale (consultez Température de l’eau). Fermez le robinet d’eau.7. Pour commencer, appuyez sur la touche DÉMARRER/ANNULER.8. Fermez la porte pour verrouiller. Ouverture de la porte pendant un cycle Si vous ouvrez la porte pendant qu’un cycle est en cours ou que le compte à rebours est retardé, le lave-vaisselle arrêtera de fonctionner.Les DEL du cycle sélectionné et les options sont allumées, la fenêtre d’état

REMARQUE Si la porte du lave-vaisselle est ouverte pendant que l’appareil fonctionne, il faut appuyer sur la touche DÉMARRER/ANNULER et fermer immédiatement la porte pour retourner l’appareil au cycle et à l’option sélectionnés. Vous devez procéder ainsi dans les 10minutes depuis l’ouverture de la porte pour que l’appareil continue le cycle.* Sélectionnez les touches Lavage normal et Lavage à température élevée avec un liquide de rinçage pour obtenir un meilleur séchage. ache la durée restante du cycle. La DEL au-dessus du bouton DÉMARRER clignotera pour appuyer sur démarrage.Pour reprendre, appuyez sur DÉMARRER et fermez immédiatement la porte du lave-vaisselle.La fenêtre d’état ache «Fermer» une fois que la touche «DÉMARRER» est enfoncée.Une tonalité se fera entendre indiquant que le lave-vaisselle commencera à fonctionner à partir du point d’interruption après la fermeture de la porte.Si la porte du lave-vaisselle est ouverte trop longtemps ou si la porte est fermée sans que la touche «DÉMARRER» ait été enfoncée, le cycle en cours ou le compte à rebours sera annulé. Commande de verrouillage de sécurité parental Pour empêcher les enfants de changer accidentellement le cycle du lave-vaisselle ou de le démarrer le, verrouillez les commandes du lave-vaisselle en appuyant sur la touche de température pendant 3secondes et en la relâchant ensuite pendant que la porte est verrouillée. Un voyant lumineux sur la touche avec un cadenas s’allume lorsque les commandes sont verrouillées, et aucune nouvelle sélection ne peut être eectuée sans un déverrouillage préalable. Pour déverrouiller les commandes, appuyez de nouveau sur la même touche Séchage pendant 3secondes jusqu’à ce que le voyant lumineux s’éteigne. Pour annuler un cycle Vous pouvez annuler un cycle à tout moment pendant son fonctionnement. Appuyez sur la touche DÉMARRARER/ANNULER et maintenez-la enfoncée pendant 3secondes. Le voyant à côté du cycle et de l’option sélectionnés s’éteindra, le voyant DÉMARRER/ANNULER restera allumé, le lave-vaisselle démarrera un drainage de 90secondes. À la fin du drainage, sélectionnez le prochain cycle souhaité.9

Tableau des cycles et des options Cycle et utilisation prévue Options disponibles Température ; séchage Eau par cycle (environ) Durée* (environ) Heavy Wash (Lavage intensif) Recommandé pour les casseroles, les poêles et la vaisselle ayant des charges légères à très sales. Sanitize (Désinfecter), Max Dry (Séchage maximal), Heat Dry (Séchage à chaud) 6 à 8,2gal 23 à 31l 2,5 à 3,75heures Normal Wash* (Lavage normal*) Recommandé pour les charges légères à très sales. Sanitize (Désinfecter), High Temp* (Température élevée*), Max Dry (Séchage maximal), Heat Dry (Séchage à chaud) 2,9 à 6,7gal 11 à 25l 2 à 2,75heures 1 Hr Wash (Nettoyage 1heure) Recommandé pour les brassées peu sales uniquement Heat Dry (Séchage à chaud) 5,4gal 20l 1heure Energy Saver (Économie d’énergie) Un cycle utilisé pour réduire la consommation d’énergie du lave-vaisselle. Heat Dry (Séchage à chaud) 3,2 à 4,5gal 12 à 17l 2 à 2,5heures *Ne comprend pas au temps de séchage. Préparation de la vaisselle Grattez les gros morceaux de nourriture, d’os, de noyaux, de cure-dents, etc. Le liquide de lavage filtré en continu éliminera les particules alimentaires restantes. Les aliments brûlés doivent être grattés avant de charger. Videz les liquides des verres et des tasses. Les aliments comme la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à base de tomate peuvent causer une décoloration de l’acier inoxydable et des plastiques si elles restent dans le lave-vaisselle pendant une longue période. À moins que le lave- vaisselle ne soit utilisé en même temps, il est préférable de rincer ou d’utiliser le cycle de rinçage uniquement pour rincer ces saletés alimentaires.

• Chargez les compartiments de sorte que les gros articles n’empêchent pas le distributeur de détergent d’ouvrir.

• Vérifiez les recommandations du fabricant avant de laver les articles en question.

• Si l’eau du lave-vaisselle se déverse dans un broyeur d’aliments, assurez-vous que le broyeur est complètement vide avant de démarrer le lave-vaisselle. Chargement du panier supérieur Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Le compartiment supérieur est conçu pour être souple pour le chargement d’une grande variété d’articles, y compris les tasses, les verres, les verres à pied, les petites assiettes, les bols, etc. Chargez les verres dans le panier supérieur seulement. Des dommages peuvent survenir s’ils sont placés dans le panier inférieur. Chargez les articles en plastique dans le panier supérieur uniquement. Ces derniers peuvent fondre s’ils sont placés dans le panier inférieur. Chargez les articles avec les extrémités ouvertes vers le bas pour un meilleur nettoyage et un meilleur drainage. Des dommages peuvent survenir si des articles délicats se touchent pendant l’utilisation du lave-vaisselle.10

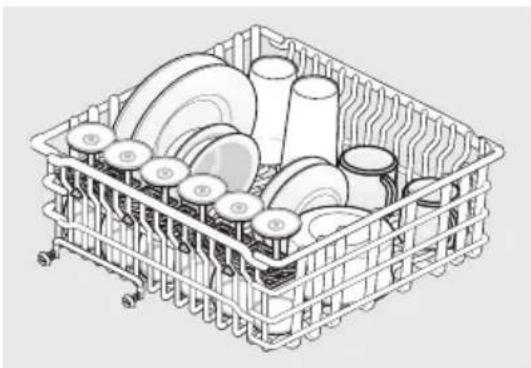

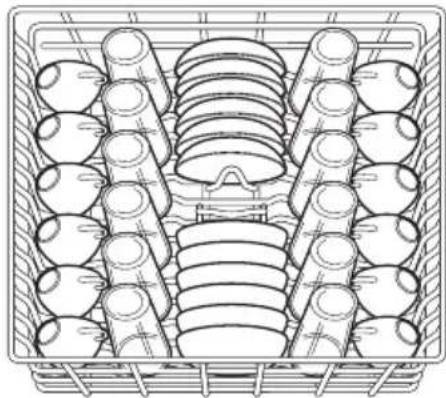

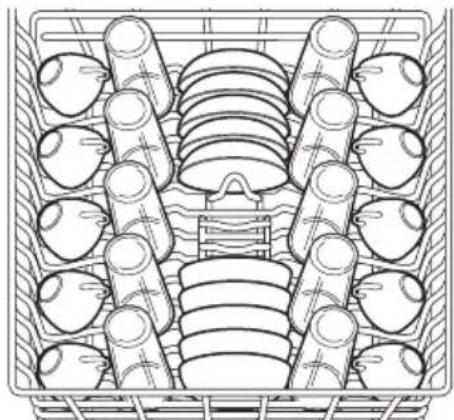

Modèle de chargement standard de 10couverts Modèle de chargement standard de 12couverts Certains modèles sont dotés d’une tablette à tasses rabattable ou d’une tablette à tasses/porte-verres. Elles peuvent être utilisées pour charger deux niveaux de tasses, de verres à jus de fruits et d’autres articles courts. Décalez les articles au niveau supérieur pour que l’eau puisse atteindre toutes les surfaces intérieures. Repliez-le pour charger des verres de grande taille. Panier supérieur Le panier supérieur peut être utilisé pour laver un large assortiment d’articles lorsque vous n’avez pas une charge complète. De plus, lorsque le panier supérieur se remplit de verres et que le panier inférieur est encore vide, vous n’avez plus besoin d’attendre des verres propres. Placez les attaches de la tablette à tasses sur les fils du panier horizontal et poussez vers le bas pour fixer l’étagère à tasses sur le deuxième fil du panier supérieur.

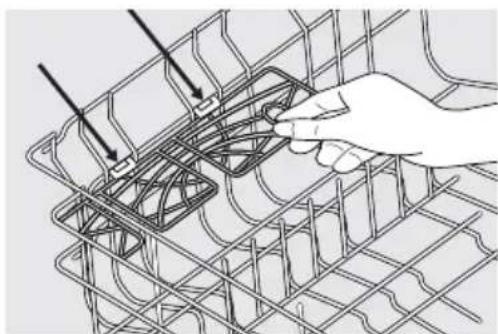

REMARQUE Supports pour tasses/verres à pied ne sont pas disponibles sur tous les modèles. Les couteaux et les ustensiles à manche long peuvent être placés dans le panier supérieur. Assurez-vous que rien ne dépasse du fond du panier pour ne pas bloquer la rotation du gicleur central.11

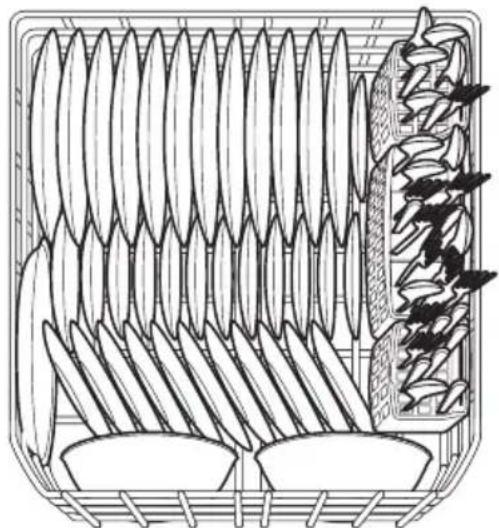

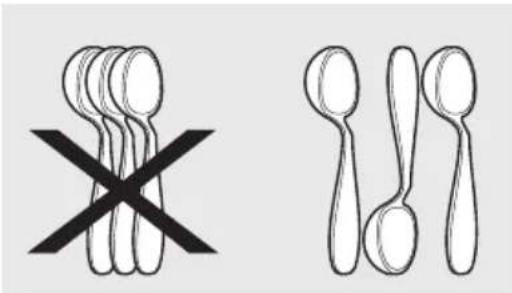

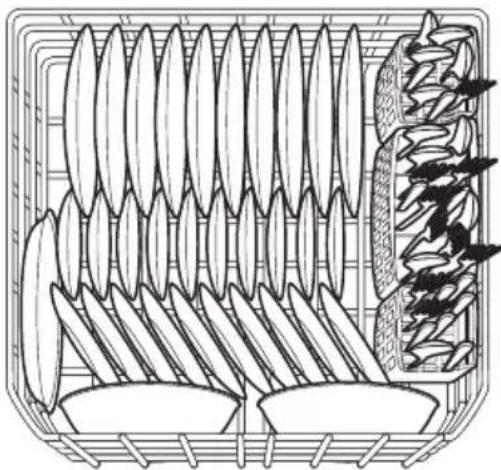

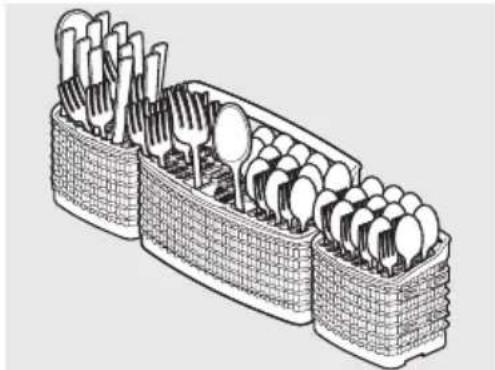

Chargement du panier inférieur Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Le panier inférieur est idéal pour les assiettes, les soucoupes, les bols et les batteries de cuisine. Les gros articles doivent être placés le long du bord afin de ne pas bloquer la rotation du gicleur. Pour de meilleurs résultats, placez les bols, les casseroles et les plats de sauce sur la surface souillée vers le bas ou vers le centre. Inclinez légèrement pour un meilleur drainage. Assurez-vous que les objets de grande taille ne bloquent pas la rotation du gicleur supérieur. Assurez-vous que les poignées de la plaque ne dépassent pas le fond du panier et ne bloquent pas la rotation du gicleur. Modèle de chargement standard de 10couverts. Modèle de chargement standard de 12couverts.

Chargez les objets tranchants (couteaux, brochettes, etc.) vers le bas. Tout manquement à cette directive peut entraîner des blessures. Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Chargez le panier à ustensiles pendant qu’il se trouve dans le compartiment inférieur ou sortez le panier pour le chargement sur un comptoir ou une table. Chargement du panier à couverts Utilisez des modèles de chargement suggérés, comme illustré, pour augmenter la lavabilité des ustensiles. Assurez-vous que rien ne dépasse du fond du panier ou du compartiment pour ne pas bloquer le gicleur. Ne mélangez pas l’argent et l’acier inoxydable pour éviter d’endommager la finition argenté. Lorsque les couvercles sont en place, mélangez les articles dans chaque section du panier avec quelques pointages vers le haut et vers le bas pour éviter l’emboîtement. Le jet d’eau ne peut pas atteindre des articles emboîtés.12

L’utilisation de détergent de qualité industrielle peut endommager le serpentin de chauage et d’autres parties du lave-vaisselle entraînant des dommages à l’appareil et à la propriété environnante. Utilisez uniquement des détergents pour lave-vaisselle automatique de qualité domestique. Ajout d’un article Pour ajouter ou retirer des articles après le début du cycle de lavage:

• Déverrouillez la porte et attendez quelques secondes jusqu’à ce que l’action de lavage s’arrête avant l’ouverture de celle-ci.

• Ajoutez l’article et attendez quelques secondes pour permettre à l’air froid de se répandre lentement à l’intérieur du lave-vaisselle.

• Fermez la porte fermement pour la verrouiller et appuyez sur DÉMARRER/ANNULER pour reprendre le cycle. Si le couvercle de la coupe de lavage principal est fermé, ouvrez-le en appuyant sur le loquet du couvercle. Quantité de détergent utiliser La quantité de détergent à utiliser dépend de la dureté de l’eau. La dureté de l’eau est mesurée en grains par gallon. Utiliser trop peu de détergent peut entraîner un Remplissage du distributeur avec du détergent Le distributeur de détergent comporte deux coupes de détergent. La plus petite est destinée à l’ajout de détergent au prélavage et la plus grande est destinée au lavage principal. En règle générale, utilisez 1cuillère à thé pour chaque grain supérieur à 12. Pour l’eau très dure, le détergent seul peut ne pas sure. Donc un adoucisseur d’eau est recommandé pour améliorer la qualité de l’eau et la performance du lavage de la vaisselle. Cependant, lorsque vous utilisez des pastilles ou des sachets de détergent à vaisselle automatique, placez-en une ou un dans la coupe de lavage principale. Couvercle Coupe de lavage principale Loquet de couvercle Coupe de prélavage Indicateur de liquide de rinçage Tableau d’utilisation des détergents Cycle Eau douce (0 à 3grains) Eau dure moyenne (4 à 8grains) Eau dure (9 à 12grains) Eau très dure (Plus de 12grains) Heavy Wash (Lavage intensif) or Normal Wash (Lavage normal) 2cuillères à thé (chaque tasse : 1/4pleine) 5cuillères à thé (chaque coupe remplie jusqu’à la ligne au-dessus de «Normal») 8cuillères à thé (chaque coupe: complètement remplie) Chaque tasse : Pleine (adoucisseur d’eau recommandé) 1 Hr. Wash (Nettoyage 1heure) 2cuillères à thé (Tasse de lavage principal - 1/4 pleine) 5cuillères à thé (chaque coupe remplie jusqu’à la ligne au-dessus de «Normal») 8cuillères à thé (Coupe de lavage principale: complètement remplie) Coupe de lavage principale : Pleine (adoucisseur d’eau recommandé) Energy Saver (Économie d’énergie) 2cuillères à thé (chaque tasse : 1/4pleine) 5cuillères à thé (chaque coupe remplie jusqu’à la ligne au-dessus de «Normal») 8cuillères à thé (chaque coupe: complètement remplie) Chaque tasse : Pleine (adoucisseur d’eau recommandé)

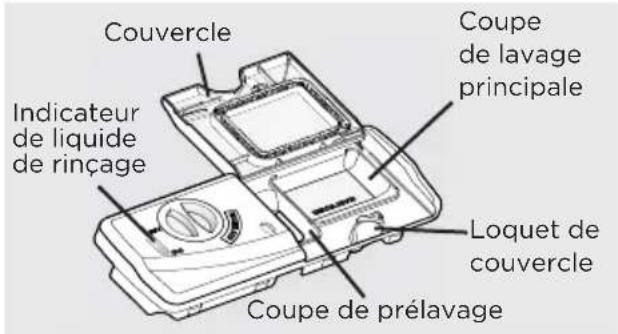

• N’utilisez que du détergent à vaisselle automatique frais. D’autres détergents peuvent provoquer un excès de mousse.

• Lorsque vous utilisez des languettes de détergent pour lave-vaisselle automatique, placez une languette dans la tasse de lavage principale et fermez.

• Ajoutez du détergent juste avant le début du cycle.

• Entreposez le détergent dans un endroit frais et sec. Le détergent humide ou en pain peut ne pas se dissoudre correctement.13

Liquide de rinçage Le liquide de rinçage améliore grandement le séchage, réduit les taches d’eau, les pellicules et lubrifie le roulement du gicleur pour assurer une rotation adéquate. Grace à ce liquide de rinçage, l’eau «se détache» de la vaisselle plutôt que de former des gouttelettes d’eau qui s’accrochent et laissent des taches. Un distributeur, situé à côté de la tasse à détergent, libère automatiquement une quantité mesurée de liquide de rinçage lors du dernier rinçage. Si les taches et le mauvais séchage posent problème, augmentez la quantité de liquide de rinçage distribuée en tournant le cadran vers un chire plus élevé. Le cadran se trouve sous le bouchon du distributeur. L’indicateur est foncé lorsqu’il est plein et s’ache clairement quand il est temps de remplir. Pour ajouter un liquide de rinçage liquide, tournez le bouchon de distribution d’un quart de tour dans le sens antihoraire et soulevez-le. Versez le liquide de rinçage jusqu’à ce qu’il atteigne le niveau de remplissage indiqué. Replacez le bouchon. Évitez de trop remplir, car ce trop-plein peut causer un excès de mousse. Essuyez tout déversement avec un chion humide. Le distributeur peut contenir susamment de liquide pour 35 de 140lavages, selon le réglage. Ouverture du distributeur Indicateur Bouchon du distributeur Cadran de réglage

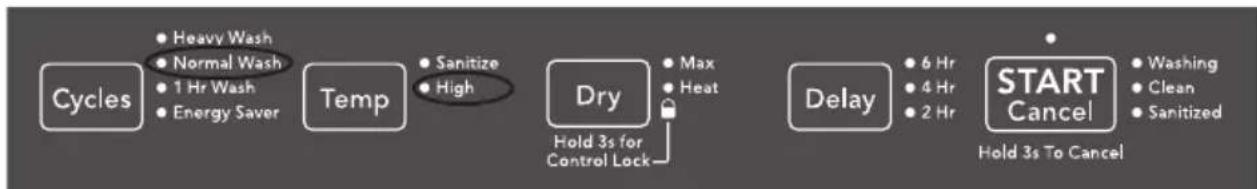

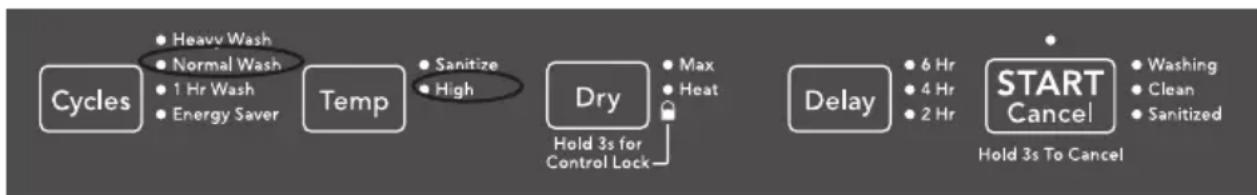

• Sélectionnez les touches Lavage normal et Température élevée avec un liquide de rinçage pour obtenir un meilleur séchage. Embout de séchage IMPORTANT Avant de commencer un cycle, faites couler l’eau chaude pour dégager l’eau froide des tuyaux. Pression d’eau La conduite d’eau chaude au lave- vaisselle doit fournir une pression d’eau entre 20 et 120psi. Une faible pression d’eau peut se produire lorsque la lessive ou les douches sont utilisées. Si vous avez un mauvais rendement de lavage, vous devrez peut- être attendre que l’utilisation de l’eau soit réduite avant de démarrer le lave-vaisselle. Température de l’eau L’eau chaude est nécessaire pour obtenir les meilleurs résultats de lavage et de séchage. L’eau entrée au lave-vaisselle doit être d’au moins 49°C (120°F) pour donner des résultats satisfaisants. Pour vérifier la température de l’eau qui entre dans le lave-vaisselle:

• Ouvrez le robinet d’eau chaude le plus près pendant plusieurs minutes pour éliminer l’eau fraîche des tuyaux.

• Tenez un thermomètre à viande ou à bonbon dans le jet d’eau pour vérifier la température.

• Si la température est inférieure à 49°C (120°F), demandez à une personne qualifiée d’augmenter le réglage du thermostat du chaue-eau.

REMARQUE L’utilisation de détergent de qualité industrielle peut endommager le serpentin de chauage et d’autres parties du lave-vaisselle entraînant des dommages à l’appareil et à la propriété environnante. Utilisez uniquement des détergents pour lave-vaisselle automatique de qualité domestique. nettoyage médiocre et une pellicule d’eau dure ou des taches. L’utilisation d’une trop grande quantité de détergent dans de l’eau douce peut provoquer des égratignures sur certains verres, ce qui est un dommage de surface qui ressemble à une pellicule, mais qu’on ne peut essuyer. Votre compagnie locale des eaux, compagnie d’adoucisseur d’eau ou agent de vulgarisation du comté peut vous informer sur la dureté de l’eau dans votre région.14 Porte extérieure - nettoyez la porte extérieure avec de l’eau chaude savonneuse et un chion à vaisselle ou une éponge. Rincez avec de l’eau propre et un chion sec. N’utilisez pas de nettoyants agressifs. Intérieur:l’intérieur du lave- vaisselle et du filtre sont autonettoyants lors d’une utilisation normale. Au besoin, nettoyez autour de la zone du joint d’étanchéité de la cuve avec un chion humide. Le filtre est autonettoyant. Un piège à verre situé au centre du filtre est conçu pour amasser les morceaux de verre brisé, des pailles, d’os et de noyaux. Protecteur de débordement - empêche le lave-vaisselle de trop se remplir et est situé dans le coin avant gauche de la cuve.

• Nettoyez-le occasionnellement avec un nettoyant ménager contenant du vinaigre ou de l’eau de javel pour dissoudre toute accumulation.

• Le protecteur de débordement doit se déplacer librement de haut en bas d’environ un pouce. S’il ne bouge pas, soulevez-le et nettoyez en dessous.

REMARQUE L’eau dure peut provoquer une accumulation de dépôts de calcaire à l’intérieur du lave-vaisselle. Pour les instructions de nettoyage, consultez la section «Retrait des taches et de la pellicule». AVERTISSEMENT Risque de brûlure Laissez l’élément chauant refroidir avant de nettoyer l’intérieur. Le non-respect de cette consigne peut entraîner des brûlures.

ENTRETIEN ET NETTOYAGE

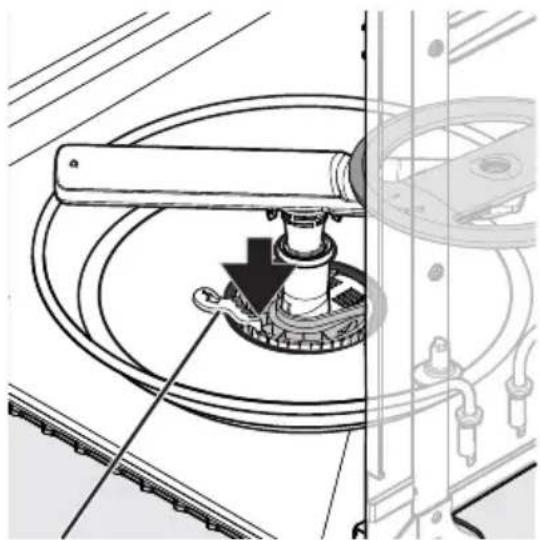

Nettoyage de l’intérieur Utilisez les tablettes nettoyantes pour lave-vaisselle Frigidaire ReadyClean® (article n°10FFPRDT01) pour nettoyer et rafraîchir l’intérieur du lave-vaisselle. Placez une capsule dans le fond du lave- vaisselle vide (et non dans le distributeur), exécutez un cycle de rinçage, laissez la porte de la laveuse fermée pendant au moins 6heures, puis de reprenez l’utilisation normale. Il est recommandé d’utiliser un comprimé par mois pour obtenir les meilleurs résultats. Pour vider le filtre à débris :

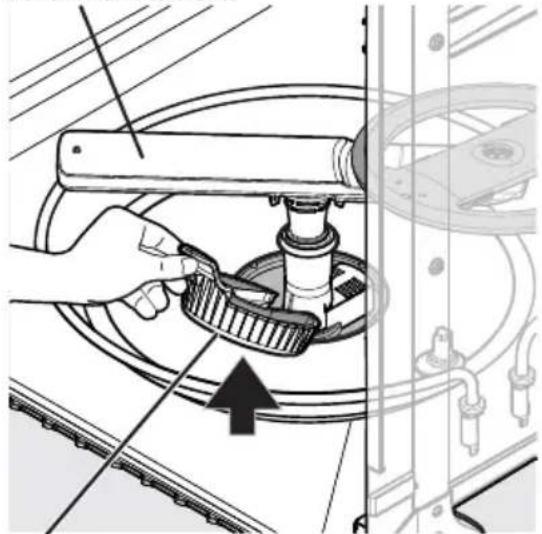

1. Tirez la poignée du piège à verre

vers le haut et vers vous pour la retirer.

2. Videz tous les débris recueillis dans

3. Une fois vide, faites glisser le piège à

verre au même endroit que lorsqu’il a été retiré, puis poussez vers le bas pour le verrouiller en position. Voir l’image ci-dessus. Le bras gicleur varie selon le modèle Enlever le filtre à débris Remplacement du piège à verre15 Hivernage Un lave-vaisselle laissé dans un endroit non chaué doit être protégé contre le gel. Demandez à une personne qualifiée de faire ce qui suit: Pour débrancher le service:

1. Coupez l’alimentation électrique

au lave-vaisselle à la source d’alimentation en retirant les fusibles ou le disjoncteur.

2. Coupez l’alimentation en eau.

3. Placez un récipient sous la soupape

d’aspiration. Débranchez la conduite d’eau de la valve d’entrée et videz-la dans le récipient.

4. Débranchez le tuyau de vidange

de la pompe et videz l’eau dans le récipient. Pour rétablir le service :

1. Dirigez le tuyau d’eau dans un bac

et ouvrez la vanne pour rincer la conduite.

2. Rebranchez l’alimentation en eau, le

drain et l’alimentation électrique.

3. Ouvrez l’alimentation en eau et le

4. Remplissez les deux tasses de

détergent et faites fonctionner le lave-vaisselle à un cycle LAVAGE INTENSIF.

5. Vérifiez les branchements pour vous

assurer qu’ils ne fuient pas.

REMARQUE Consultez les instructions d’installation pour obtenir plus de détails sur le débranchement et la restauration du service de votre lave-vaisselle.

ENTRETIEN ET NETTOYAGE

Entretien de l’espace d’évacuation d’air Si un espace d’évacuation d’air a été installé pour votre lave-vaisselle intégré, assurez-vous qu’il est propre afin que le lave-vaisselle se draine correctement. Un espace d’évacuation d’air est généralement monté sur le dessus du comptoir et peut être inspecté en retirant le couvercle. Ce produit ne fait pas partie de votre lave-vaisselle et n’est pas couvert par la garantie.

Risque de dommages matériels Les températures de congélation peuvent causer la rupture des conduites d’eau. Assurez-vous que toutes les conduites d’alimentation et de circulation dans votre lave-vaisselle sont protégées. Tout manquement à cette directive pourrait entraîner des dommages matériels.16 DÉPANNAGE réduit légèrement la consommation d’énergie mais augmente la probabilité que la vaisselle ne soit pas complètement séchée.

• En sélectionnant les options de séchage à chaud, de lavage à haute température ou d’assainissement, cela améliorera le séchage.

• Les contenants, les bols, les casseroles et les poêles ainsi que toute vaisselle avec des surfaces concaves qui peuvent recueillir de l’eau doivent être placés dans le panier face ou inclinés vers le bas afin que l’eau puisse s’égoutter même à partir du point le plus bas.

• Les articles en plastique peuvent devoir être séchés à la main. Verrerie et verre à pied tachés ou troubles

• Vérifiez la dureté de l’eau. Pour une eau extrêmement dure, il peut être nécessaire d’installer un adoucisseur d’eau. (Consultez le Tableau des détergents).

• La température de l’eau peut être basse. Évitez les températures extrêmement basses ou extrêmement élevées. Consultez (Facteurs aectant le rendement).

• Évitez de surcharger et de charger incorrectement. (Consultez Préparation et chargement des plats).

• Utilisez un nouveau détergent. L’ancien détergent est inecace.

• Assurez-vous que le distributeur de liquide de rinçage est rempli.

• Vérifiez que la quantité appropriée de détergent est utilisée pour le cycle sélectionné. (Distributeur de détergent).

• La pression d’eau domestique peut être trop basse, soit 20 à 120lb par pouce carré (psi). Vaisselle ébréchée

• Chargez avec soin et ne surchargez pas. (Consultez Préparation et chargement des plats).

• Placez les articles délicats dans le compartiment supérieur.

• Placez les verres fermement contre les broches et non dessus.

• Chargez les articles pour qu’ils soient fixés et ne bougent pas lorsque vous déplacez les compartiments vers l’intérieur et l’extérieur. Déplacez les compartiments vers l’intérieur et vers l’extérieur lentement.

• Assurez-vous que les grands verres et les verres à pied seront dégagés du dessus de la cuve lorsque le compartiment est rentré. Avant d’appeler Avant d’appeler pour obtenir un service, consultez cette liste. Vous pourriez économiser du temps et de l’argent. Cette liste comprend des situations courantes qui ne sont pas le résultat d’un défaut de fabrication ou de matériel dans votre lave-vaisselle. Résidus alimentaires laissés sur la vaisselle

• Choisissez un autre cycle pour une durée de lavage plus longue.

• Vérifiez la section chargement du panier pour un chargement approprié. Évitez d’emboîter des articles.

• La pression d’eau domestique peut être trop basse, soit 20 à 120lb par pouce carré (psi).

• Vérifiez la température de l’eau entrante. Elle devrait être d’environ 49°C (120°F). (Consultez Facteurs aectant le rendement).

• Vérifiez la dureté de l’eau. Pour une eau extrêmement dure, il peut être nécessaire d’installer un adoucisseur d’eau. (Consultez le Tableau des détergents).

• Utilisez un nouveau détergent.

• Assurez-vous que les articles ne bloquent pas les gicleurs, ce qui les empêche de tourner.

• Ne surchargez pas le lave- vaisselle (consultez Préparation et chargement des plats).

• Vérifiez que le piège à verre fait l’objet d’un entretien et est installé correctement (consultez Entretien et nettoyage). Vaisselle non sèche

• Assurez-vous que le distributeur de liquide de rinçage est rempli.

• Augmentez le réglage de décharge du liquide de rinçage. (Consultez Liquide de rinçage).

• Vérifiez la température de l’eau entrante. Assurez-vous qu’elle est à au moins 49°C (120°F)

• Vérifiez que les articles sont correctement chargés, évitez les emboîtements.

• Les tasses avec un fond concave ramasseront de l’eau. Chargez-les aux extrêmes gauche et droite du compartiment supérieur afin qu’elles soient maintenues en position inclinée. Embout de séchage

• Si vous n’avez pas sélectionné Max ou Heat Dry et qu’aucune LED n’est allumée pour ces options, le chauage a été désactivé pendant la phase de séchage du cycle de lavage sélectionné. C’est ce qu’on appelle le séchage à l’air libre. Le séchage à l’air17

• La porcelaine antique et le cristal doivent être lavés à la main. Vapeur à l’évent

• Le liquide de rinçage renversé peut provoquer de la mousse et un débordement. Essuyez tout déversement avec un chion humide. Vaisselle tachée ou décolorée

• Le thé et le café peuvent tacher les tasses. Retirez les taches à la main dans une solution de 1/2t (120ml) d’eau de Javel et d’un quart (1L) d’eau tiède. Rincez abondamment.

• Les dépôts de fer dans l’eau peuvent créer une pellicule jaune ou brune. Un filtre spécial installé dans la conduite d’alimentation d’eau corrigera ce problème. (Consultez Retrait des taches et de la pellicule).

• Les ustensiles en aluminium peuvent laisser des marques grises et noires lorsqu’ils frottent contre d’autres articles. Chargez-les correctement.

• Certains aliments à haute teneur en acide peuvent causer une décoloration de l’acier inoxydable et des plastiques s’ils restent dans le lave-vaisselle pendant une longue période. Rincez à la main si vous n’utilisez pas le lave- vaisselle en une seule fois.

• Le mélange d’ustensiles en acier inoxydable et d’ustensiles en argent dans le panier à ustensiles peut causer une perforation des lames en acier inoxydable. Évitez de mélanger l’acier inoxydable et l’argent. Eau au fond de la cuve

• L’eau restante dans la cuve après le cycle n’est pas normale. Si l’eau reste dans le fond de la cuve, le lave-vaisselle peut ne pas être correctement vidé. (Vérifiez si le Lave-vaisselle ne se vide pas correctement). Le cycle prend beaucoup de temps

• Le cycle peut avoir été automatiquement allongé pour atteindre les températures clés en raison d’un facteur comme une alimentation en eau froide ou une grande quantité de vaisselle.

• L’option Diéré peut avoir été sélectionnée.

• Choisissez des options de température plus basse pour raccourcir le cycle.

• Les cycles qui détectent la saleté s’ajustent automatiquement pour assurer un bon lavage ; les saletés plus tenaces entraîneront une réponse de cycle plus longue. DÉPANNAGE Égratignures

• L’utilisation de trop de détergent, particulièrement dans l’eau douce ou adoucie, cause des dommages qui ressemblent à une pellicule, mais qu’on ne peut enlever.

• Ajustez la quantité de détergent en fonction de la dureté de l’eau. (Vérifiez le tableau des détergents.)

• Abaissez la température de l’eau en sélectionnant l’une des options de température inférieure. Détergent restant dans les tasses

• Le détergent peut être vieux. Jetez et utilisez du nouveau détergent.

• Assurez-vous que la charge de vaisselle n’empêche pas le jet de pénétrer dans le réservoir de détergent.

• Vérifiez si le cycle est terminé.

• Assurez-vous que les articles n’empêchent pas l’ouverture du distributeur de détergent. Fuites du lave-vaisselle

• Vérifiez que le joint d’étanchéité de la porte est enfoncé dans son canal de montage, qu’il atteint le fond de la cuve et qu’il ne dépasse pas la nervure d’extrémité de manière à interférer avec la fermeture de la porte.

• Le liquide de rinçage renversé peut provoquer de la mousse et un débordement. Essuyez tout déversement avec un chion humide.

• Vérifiez si le lave-vaisselle est au niveau. (Consultez Instructions d’installation).

• Évitez l’excès de mousse utilisant la bonne quantité de détergent conçu pour les lave-vaisselle automatiques.

• Vérifiez si le lave-vaisselle est au niveau. (Consultez Instructions d’installation). Sons normaux que vous entendrez

• Les sons normaux comprennent le remplissage, les jets et le drainage de l’eau ainsi que les sons du moteur.

• Il y a un changement notable du son lorsque l’action de lavage bascule entre le gicleur inférieur et le gicleur central. Ce changement est normal puisque chaque gicleur a son propre son.

• Il est normal que le lave-vaisselle s’arrête (aucun son) lorsque l’action de lavage bascule entre les gicleurs inférieur et central. Le lave-vaisselle ne fonctionne pas

• Vérifiez si le disjoncteur est déclenché ou si un fusible est grillé.18

• Assurez-vous que l’alimentation en eau est ouverte.

• Vérifiez si le cycle est correctement réglé. (Consultez «Instructions d’utilisation»).

• Le lave-vaisselle est-il réglé sur l’option Démarrage diéré ?

• Assurez-vous que la touche DÉMARRER/ANNULER est enfoncée après avoir sélectionné le cycle.

• Assurez-vous que la porte est fermée et verrouillée. Le lave-vaisselle ne se remplit pas

• Assurez-vous que l’alimentation en eau est ouverte.

• Vérifiez que le protecteur de débordement se déplace librement de haut en bas. (Consultez la section «Protecteur de débordement»). Le lave-vaisselle ne se vide pas correctement

• Si l’appareil est branché à un broyeur d’aliments, assurez-vous qu’il est vide.

• Assurez-vous que le bouchon de décompression a été enlevé de l’entrée du broyeur de déchets d’aliments.

• Assurez-vous que le tuyau de vidange n’est pas plié.

• Assurez-vous que le cycle est terminé et non en pause.

• Assurez-vous que le piège à verre a fait l’objet d’un entretien et est installé correctement, en veillant à ce que rien ne l’obstrue (consultez «Entretien et nettoyage»). Le lave-vaisselle dégage une odeur

• Les plats souillés laissés dans le lave- vaisselle trop longtemps peuvent dégager une odeur. Prérincer les plats avant le chargement.

• Vous sentirez une «nouvelle» odeur à l’installation initiale. C’est normal.

• Vérifiez si l’appareil est drainé correctement. (Vérifiez si le Lave-vaisselle ne se vide pas correctement). Taches sur l’intérieur de la cuve

• Le lavage de grandes quantités de vaisselle avec des saletés à base de tomate peut causer une apparence rose/orange. Cela n’aura aucune incidence sur le rendement et s’estompera graduellement au fil du temps. Le prérinçage réduira les risques de coloration. L’utilisation d’une option sans chaleur diminuera la coloration. DÉPANNAGE Ouverture de la porte pendant un cycle

• Si la porte du lave-vaisselle est ouverte pendant que l’appareil fonctionne, il faut appuyer sur la touche DÉMARRER/ANNULER et fermer immédiatement la porte pour retourner l’appareil au cycle et à l’option sélectionnés. Vous devez procéder ainsi dans les 10minutes depuis l’ouverture de la porte pour que l’appareil continue le cycle. Retrait des taches et de la pellicule L’eau dure peut provoquer une accumulation de dépôts de calcaire à l’intérieur du lave-vaisselle. Les plats et les verres peuvent également avoir des taches et être recouverts d’une pellicule pour plusieurs raisons. (Consultez la section Verrerie et vaisselle tachée ou trouble). Pour enlever l’accumulation et la pellicule, suivez les instructions suivantes:

1. Chargez la vaisselle et les verres

propres de la manière habituelle. Ne chargez pas d’ustensiles en métal ou d’argenterie.

2. N’ajoutez pas de détergent.

3. Sélectionnez le cycle Lavage normal.

Fermez la porte. Appuyez sur la touche DÉMARRER/ANNULER.

4. Laissez le lave-vaisselle couler

jusqu’à ce qu’il commence le deuxième remplissage d’eau (environ 8minutes).

5. Ouvrez la porte et versez 2tasses de

vinaigre blanc dans le fond du lave- vaisselle.

6. Fermez puis verrouillez la porte et

laissez le cycle se terminer.19

Electrolux Canada Corp. 5855 Terry Fox Way Mississauga, Ontario, Canada L5V 3E4 Votre appareil est couvert par une garantie limitée d’un an. Pendant un an à compter de votre date d’achat initiale, Electrolux réparera ou remplacera toute pièce de cet appareil qui s’avère défectueuse pour ce qui est du matériel ou de la fabrication lorsque cet appareil est installé, utilisé et entretenu conformément aux instructions fournies. Le revêtement de la cuve et de la porte en acier inoxydable de votre appareil est couvert par une garantie à vie limitée. Pendant toute la durée de vie de l’appareil, Electrolux fournira un revêtement de porte ou de cuve en acier inoxydable qui ne retiennent pas de l’eau en raison d’un défaut de matériau ou de fabrication si l’appareil est installé, utilisé et entretenu conformément aux instructions fournies. De plus, les paniers pour lave-vaisselle et le module de commande électronique de votre appareil sont couverts par une garantie limitée de deux ans. Au cours de la 2e à la 5eannée à compter de la date d’achat initiale, Electrolux fournira un panier de lave-vaisselle ou un module de commande électronique de rechange pour votre appareil, qui s’est avéré défectueux en ce qui concerne les matériaux ou la fabrication lorsque cet appareil est installé, utilisé et entretenu conformément aux instructions fournies. Exclusions : Cette garantie ne couvre pas les éléments suivants :

1. Produits dont les numéros de série originaux ont été retirés, modifiés ou ne peuvent pas être facilement déterminés.

2. Produit qui n’appartient plus à son propriétaire initial et appartient à un tiers ou a été déplacé hors

des États-Unis ou du Canada.

3. Rouille à l’intérieur ou à l’extérieur de l’appareil.

4. Les produits achetés «tels quels» ne sont pas couverts par cette garantie.

5. Perte alimentaire due à tout bris de réfrigérateur ou de congélateur.

6. Produits utilisés dans le cadre d’un établissement commercial.

7. Les appels de service qui ne comportent pas de mauvais fonctionnement ou de défauts de matériaux

ou de fabrication, ou pour les appareils qui ne sont pas utilisés dans un usage domestique ordinaire ou utilisés de façons diérentes que celles décrites dans les instructions fournies. 8. Appels de service pour corriger l’installation de votre appareil ou pour vous indiquer comment utiliser votre appareil.

9. Les dépenses pour rendre l’appareil accessible pour l’entretien, comme le retrait de décorations,

armoires, clayettes, etc., qui ne font pas partie de l’appareil lorsqu’il est expédié de l’usine.

10. Les appels de service pour réparer ou remplacer les ampoules, filtres à air, filtres à eau, autres

produits consommables, boutons, poignées ou autres pièces cosmétiques de l’appareil.

11. Les coûts de main-d’œuvre ou de service à domicile pendant les périodes de garantie limitée

supplémentaires au-delà de la première année à compter de la date d’achat initiale.

12. Frais de ramassage et de livraison; votre appareil est conçu pour être réparé à la maison.

13. Les frais supplémentaires comprennent, sans s’y limiter, les appels de service les fins de semaine

ou jours fériés ou les frais supplémentaires pour les appels de service vers des régions éloignées, y compris l’État de l’Alaska.

14. Les dommages de finition de l’appareil ou de la maison pendant le transport ou l’installation, y

compris, mais sans s’y limiter, les planchers, les armoires, les murs, etc.

15. Les dommages causés par: les services exécutés par des entreprises de service non autorisées;

l’utilisation de pièces autres que des pièces Electrolux authentiques ou des pièces obtenues auprès de personnes autres que les entreprises de service autorisées; ou des causes externes comme l’abus, l’utilisation abusive, l’alimentation inadéquate, les accidents, les incendies ou les événements de force majeure. EXCLUSION DE GARANTIES IMPLICITES; LIMITATION DES RECOURS LE SEUL RECOURS EXCLUSIF DU CLIENT EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE EST DE RÉPARER OU DE REMPLACER COMME PRÉVU AUX PRÉSENTES. LES RÉCLAMATIONS FONDÉES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI, MAIS PAS MOINS D’UN AN. ELECTROLUX NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES CONSÉCUTIFS OU ACCESSOIRES COMME LES DOMMAGES MATÉRIELS ET LES FRAIS ACCESSOIRES RÉSULTANT DE TOUTE VIOLATION DE LA PRÉSENTE GARANTIE LIMITÉE ÉCRITE OU DE TOUTE GARANTIE IMPLICITE. CERTAINS ÉTATS ET PROVINCES N’AUTORISENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, OU ONT DES LIMITATIONS SUR LA DURÉE DES GARANTIES IMPLICITES, DE SORTE QUE CES LIMITATIONS OU EXCLUSIONS PEUVENT NE PAS S’APPLIQUER À VOUS. CETTE GARANTIE ÉCRITE VOUS DONNE DES DROITS JURIDIQUES SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT AVOIR D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Si vous avez besoin d’un service Conservez votre reçu, votre bordereau de livraison ou tout autre document de paiement approprié pour établir la période de garantie si le service doit être requis. Si le service est eectué, il est dans votre intérêt fondamental d’obtenir et de conserver tous les reçus. Vous devez obtenir le service en vertu de la présente garantie en communiquant avec Electrolux à l’adresse ou aux numéros de téléphone ci-dessous. Cette garantie s’applique uniquement aux États-Unis, à Porto Rico et au Canada. Aux États-Unis et à Porto Rico, votre appareil est garanti par Electrolux Major Appliances North America, une division d’Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. Electrolux n’autorise aucune personne à modifier ou à ajouter des obligations en vertu de la présente garantie. Les obligations relatives au service et aux pièces en vertu de cette garantie doivent être eectuées par Electrolux ou par une société de service autorisée. Les caractéristiques ou spécifications du produit décrites ou illustrées peuvent changer sans préavis.Frigidaire.com 1-800-374-4432 Frigidaire.ca 1-800-265-8352 owner support accessories service Our home is your home. Visit us if you need help with any of these things: registration (See your registration card for more information.) welcome home.
