SC 24.10 pro - Programmateur électrique Müller - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électrique (interrupteur horaire)
Marque	Müller
Modèle	SC 24.10 pro
Alimentation	230 V ~ 50 Hz (selon plaque signalétique)
Affichage	Écran LCD rétroéclairé
Nombre de canaux	2 (Canal A et Canal B)
Nombre de pas de programmation	Jusqu'à 56 pas (estimation)
Fonctions principales	Commutation marche/arrêt, impulsion, programme vacances, commutation permanente, mode manuel
Réserve de marche	Oui, activation par appui sur une touche (1 seconde)
Programmation	Quotidienne, hebdomadaire avec sélection individuelle des jours
Commutation été/hiver	Automatique avec règles européennes
Langues disponibles	Multiple (sélectionnable)
Verrouillage par code PIN	Oui (6 chiffres)
Dimensions (approx.)	72 mm x 72 mm x 45 mm
Poids (approx.)	100 g
Installation	Sur rail DIN, par un électricien qualifié uniquement
Entretien et nettoyage	Chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Respecter la tension et fréquence indiquées ; installation par électricien
Pièces détachées et réparabilité	Contacter le service après-vente ; réparation par professionnel
Accessoires optionnels	Clé mémoire pour sauvegarde/transfert de programmes

FOIRE AUX QUESTIONS - SC 24.10 pro Müller

Comment régler la date et l'heure sur le programmateur Müller SC 24.10 pro ?

Appuyez sur la touche OK pendant 1 seconde pour sortir du mode veille. Ensuite, appuyez sur la touche M pour accéder au menu Réglages. Sélectionnez 'Date-Heure' avec les touches -/+ et validez avec OK. Utilisez les touches -/+ pour régler l'année, le mois, le jour, l'heure et les minutes, puis validez chaque étape avec OK. Enfin, sélectionnez 'fin' et validez pour revenir en mode automatique.

Comment programmer un cycle marche/arrêt standard ?

Depuis le mode automatique, appuyez sur OK pendant 1 seconde, puis sur M pour entrer en mode données. Sélectionnez 'Programme' > 'nouveau programme' > choisissez le canal (A ou B) > sélectionnez 'marche' ou 'arrêt'. Pour chaque jour de la semaine, choisissez 'Oui' ou 'Non' avec les touches -/+ et validez avec OK. Réglez l'heure et les minutes de la commutation, puis validez. Pour terminer, sélectionnez 'fin' et validez.

Comment programmer une impulsion (durée limitée) ?

Dans le menu 'Programme' > 'nouveau programme', sélectionnez le canal, puis choisissez 'Impulsion' au lieu de 'marche' ou 'arrêt'. Définissez la durée de l'impulsion en minutes et secondes (jusqu'à 59:59). Programmez ensuite les jours et l'heure de déclenchement comme pour une commutation standard. L'appareil reviendra automatiquement à l'état initial après l'impulsion.

Comment utiliser le programme vacances ?

Pour chaque canal, vous pouvez définir une période pendant laquelle la sortie reste en permanence en marche ou arrêt. Dans 'Programme' > 'nouveau programme', sélectionnez le canal, puis 'permanent'. Vous pourrez alors choisir 'marche' ou 'arrêt' et définir la date de début et de fin (jour par jour). Le programme vacances a priorité sur les autres programmes.

Comment changer la langue de l'affichage ?

Depuis le menu principal, appuyez sur M pour accéder aux réglages. Naviguez jusqu'à 'Langage' avec les touches -/+ et validez avec OK. Utilisez les touches -/+ pour sélectionner la langue souhaitée et validez avec OK. Revenez ensuite en mode automatique en sélectionnant 'fin'.

Que signifient les symboles affichés sur l'écran ?

Les symboles incluent : 'On' (canal marche), 'Off' (canal arrêt), une main (commutation manuelle active jusqu'à la prochaine programmation), 'P' (état permanent), un calendrier (programme vacances), un cadenas (verrouillage PIN), et des jours soulignés (jours activés). Consultez la légende des symboles dans la notice pour plus de détails.

Comment verrouiller le programmateur avec un code PIN ?

Allez dans le menu 'Options' > 'PIN-Code'. Vous pouvez activer ou désactiver le code, ou le modifier. Entrez un code à 6 chiffres avec les touches -/+ et validez avec OK. Une fois activé, l'appareil demandera le code pour accéder aux réglages. Conservez le code en lieu sûr ; en cas d'oubli, contactez le service après-vente.

Comment réinitialiser le programmateur aux réglages d'usine ?

Pour une réinitialisation complète (effacement de la date, de l'heure et des programmes), allez dans 'Réglages' > 'Réglages usine' et validez. Attention, toutes les données seront perdues. Si vous souhaitez seulement remettre à zéro la date et l'heure sans effacer les programmes, appuyez simultanément sur les 4 touches pendant 2 secondes.

Comment copier les programmes d'un canal à l'autre ?

Dans le menu 'Programme', sélectionnez 'Programme copier'. Choisissez le canal source et le canal de destination. Les heures de commutation seront ajoutées au canal de destination sans effacer les programmes existants. Les programmes vacances ne sont pas copiés.

Comment utiliser la clé mémoire (optionnelle) ?

Insérez la clé mémoire dans le programmateur. Depuis le menu 'Données clé-mémoire', vous pouvez : 'Données sauvegarder' (sauvegarder le programme sur la clé), 'Horloge programmer' (charger le programme de la clé sur l'interrupteur), 'Clé fonction' (exécuter le programme de la clé sans modifier l'interrupteur), ou 'Clé lire' (visualiser les pas de programme de la clé).

MODE D'EMPLOI SC 24.10 pro Müller

Interrupteur horaire

Schéma de raccordement

L'entire peut seulement inclué la même phase que la tension d'alimentation.

L'installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d'incendie ou d'électrocution.

- Le canal d'entre A CN/CH + la moins function que le canal A au front du interrupteur horaire.

2 POUR TOUTES AUTRES INFORMATIONS CONSULTEZ LE MANUEL CI-JOINT.

1. Instructions de sécurité

⚠ L'installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité
⚠️ Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
⚠️ L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

2. Mise en service

A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint. Actionner la touche pendant 1 seconde.pour activer l'appareil.
La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
■ Sélectionner le langage souhaité avec les touches ⊖+ et valider avec OK. (Remarque: Avec la touche M vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches et valider en actionnant. OK

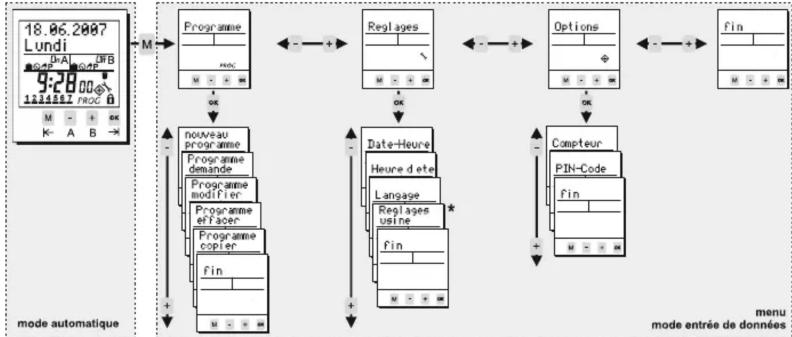

1. Sommaire des fonctions 4. . Légende des symboles

On	Canal marche
Off	Canal arrêt
	Un programme vacances ou daté est activé pour la date actuelle.
	L’état actuel est basé sur un horaire de commutation standard.
	L’état actuel est issu d’une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.
P	L’état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7)
	Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
	L’état actuel correspond à une commutation par impulsion.
	Ce symbole est visualisé s’il y a „effacement du programme“
	L’interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l’appareil(12).

5. Fonction des touches

M 1. Passage du mode automatique au mode entrée de données.
2. Fonction un pas en arrière
1. Mode entrée de données: Sélection de plusieurs options.
2. Mode entrée de données: déplacement de la position clignotante.
A B 1. Mode automatique: Marche/arrêt d'un canal jusqu'à la prochaine commutation programmée. 2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).
1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension) 2. Valider la sélection ou la programmation.

6. Notes de service

- Réserve de marche (hors-tension): Actionner la touche pendant une seconde, l'afficheur est activé.

La touche permet d'avancer ou de reculer d'un pas dans la programmation.
fin est visualisé à la fin d'une entrée de données. Valider fin avec OK pour revenir au mode automatique.
A l'aide des touches - + passer de fin à continuer et valider avec OK pour revenir à l'entrée des données.
La sélection fin pendant l'entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées.

7. Canal ON OFF / Permanent P

Canal ON/OFF

Actionner les touches A B (touches ? pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée.

Commutation permanente P

La commutation est permanente en actionnant pendant 3 secondes la touche adû canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche)

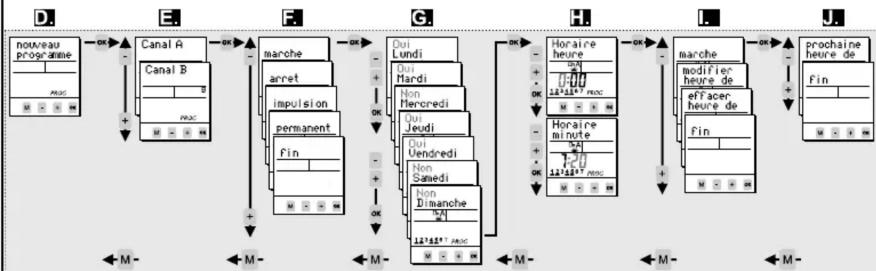

8. Programmer une commutation (voir aussi l'exemple de programmation au point (9))

Actions A. à C. voir point 9. (exemple de programmation)

    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333

9. Exemple de programmation pour commutations normales marche/arrêt (Standard)

A. Actionner la touche OK pendant une seconde. Visualisation du mode automatique.
B. Actionner la touche M pour accéder au niveau entrée de données.
C. Valider Programme avec la touche OK
D. Activer nouveau programme avec la touche OK
E. Sélectionner à l'aide des touches - + le canal souhaité et valider avec OK
F. Pour réaliser une commutation normale sélectionner avec les touches -+ le menu marche ou arrêt et valider le choix avec ☑.
G. A cette étape vous pouvez / devez confirmer à l'aide des touches —+ et pour chaque jour de semaine si une commutation est souhaitée „ Oui“ ou non souhaitée „ Non“. Valider avec OK.
H. Réglage de l'heure - + suivit de OK et des minutes - + suivit de OK.
I. Vériification: Si le contenu clignotant est correct, valider les données avec la touche OK. La touche - + offre plusieurs options (Modifier/effacer/fin).
J. Pour continuer la programmation confirmer prochaine heure de commutation avec CK Pour terminer la programmation passer au point fin en utilisant -H+ et valider avec CK.

10. Impulsion

Programme -> Nouveau programme -> Canal A/B -> ...

La fonction impulsion permet de réaliser une commutation de durée determinée.

A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale. La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F)
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde).
■ Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
■ Contrôle: Valider la commutation par impulsion clignotante

11. Programme vacances

Programme -> nouveau programme -> Canal A/E -> permanent -> ..

• Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt) ou d'activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
  Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
  La sélection permanent au niveau du menu nouveau programme n'est plus accessible, lorsque le programme vacances est déjà utilisé.

La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou Programme effacer (12).

1. Autres réglages

Menu	Menu principal	Applications
Programme demande	Programme	Heures de commutation / nombre de pas de programme
Programme copier	Programme	Copie des heures de commutation d’un canal à un autre. Le canal n’est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.⚠ Les programmes vacances ne sont pas copiés!!
Programme effacer	Programme	Permet d’effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
Date-Heure	Réglages	Programmation de la date et de l’heure
Heure d été	Réglages	Réglage de l’horaire été / hiver
Langage	Réglages	Choix du langage
Réglages usine*	Réglages	Remise à zero, c’est à dire retour à l’état de livraison.⚠ La date, l’heure et les pas de programme sont définitivement effacés
Compteur	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l’interrupteur horaire
PIN-Code	Options	L’interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d oubli ou de perte de ce code, contacter notre service après-vente.
Fonction remise à zéro	Appuyer simultanément sur les 4 touches pendant 2 secondes. L’interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l’heure sont effacées -> sinon procéder comme à la mise en service (2).

1. Modifier le programme

Programme modifier → Programme modifier →
Programme modifier	+OK	→	→	→	→	→	→	→	→
Memoire libre	+OK	→	→	→	→	→	→	→	→
Canal A Canal B Fin	+OK	→	→	→	→	→	→	→	→
sélection heure de commutation selection terminée	+OK	→	→	→	→	→	→	→	→
validier les modifications	+OK	→	→	→	→	→	→	→	→
Verification du programme	+OK	→	→	→	→	→	→	→	→
sélection heure de commutation selection terminée	+OK	→	→	→	→	→	→	→	→
continuer fin	+OK	→	→	→	→	→	→	→	→

Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.

14. Données clé-mémoire\*

Les options suivantes sont disponibles lors de l'utilisation de la clé-mémoire:

Données sauvegarder: Sauvegarde du programme de l'interrupteur sur la clé de programmation. Le programme actuellement enregistré sur la clé est remplacé. (interrupteur de version identique).
■ Horloge programmer: Charger les données de la clé sur l'interrupteur horaire. programme actuellement contenu dans la mémoire de l'interrupteur est remplacé.
- Clé fonction: Permet de faire fonctionner et de tester le programme enregistré sur la clé. Dans ce cas de figure, le programme actuellement installé sur l'interrupteur est inhibé. - Clé lire: Lecture des pas de programme et de la capacité mémoire de la clé.

\*OPTION
