Caractéristiques techniques	Compteur d'énergie Müller SC 28.11 pro4
Type de mesure	Mesure de la consommation d'énergie électrique
Plage de mesure	0 à 9999 kWh
Précision	± 1%
Affichage	Écran LCD rétroéclairé
Alimentation	230 V AC
Dimensions	120 x 75 x 30 mm
Poids	300 g
Utilisation	Installation sur rail DIN, idéal pour les applications domestiques et professionnelles
Maintenance	Vérification périodique recommandée, nettoyage de l'écran
Sécurité	Conforme aux normes CE, protection contre les surcharges
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - SC 28.11 pro4 Müller

Comment installer le compteur d'énergie Müller SC 28.11 pro4 ?

Pour installer le compteur, suivez les instructions fournies dans le manuel. Assurez-vous de couper l'alimentation électrique avant de brancher le compteur.

Pourquoi le compteur ne s'allume pas ?

Vérifiez que le compteur est correctement branché et que l'alimentation est rétablie. Assurez-vous également que le fusible n'est pas grillé.

Comment réinitialiser le compteur d'énergie ?

Pour réinitialiser le compteur, appuyez sur le bouton de réinitialisation situé sur le dispositif pendant quelques secondes jusqu'à ce que l'affichage se réinitialise.

Le compteur affiche des valeurs incohérentes, que faire ?

Assurez-vous que le compteur est correctement calibré. Si les valeurs continuent d'être incohérentes, vérifiez les connexions et les paramètres de configuration.

Comment lire les différentes valeurs affichées sur le compteur ?

Consultez le manuel d'utilisation pour comprendre la signification des différentes valeurs affichées, comme la consommation d'énergie, la puissance instantanée et le facteur de puissance.

Le compteur est-il compatible avec tous les types d'appareils ?

Le Müller SC 28.11 pro4 est compatible avec la plupart des appareils électriques. Vérifiez les spécifications techniques pour vous assurer de la compatibilité avec vos appareils.

Comment contacter le service client pour une assistance supplémentaire ?

Vous pouvez contacter le service client via le site web de Müller ou par téléphone. Assurez-vous d'avoir le numéro de série de votre produit à portée de main.

MODE D'EMPLOI SC 28.11 pro4 Müller

Schéma de raccordement

1. Instructions de sécurité

L´ installation et le montage ne doivent être effectués que par les électriciens! Sinon il y adanger d´incendie ou d´électrocution.

Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d´identité!

Aucun droit de garantie en cas de manipulations et de modifications de l´appareil.

L´interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

A sa fourniture, l´interrupteur horaire est à l´état de veille, l´afficheur est etteint. Actionner la touche ./ pour activer l´appareil. La date et l´heure correspondent à la règle européenne pour l´horaire d´été. Sélectionner le langage souhaité avec les touches et valider avec . (Remarque:Avec la touche vous pouvez toujours revenir un pas en arrière) Si nécessaire sélectionner la date, l´heure et la règle pour l´horaire d´été avecles touches et valider en actionnant .

5. utilisation prévue

7. Sommaire des fonctions

8. Légende des symboles

Canal marche Canal arrêt erm Un programme vacances ou daté est activé pour la date actuelle. L´état actuel est basé sur un horaire de commutation standard. L´état actuel est issu d´une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation. erm L´état actuel est basé sur une commutation manuelle. Cet état sera modifié p ar la prochaine action manuelle. Jours de semaine lundi … dimanche; les jours soulignés sont activés.

L´état actuel correspond à une commutation par impulsion. L´interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l´appareil .

9. Programmer une commutation

10. Fonction des touches

1. Passage du mode automatique au mode entrée de données.2. Fonction un pas en arrière

Permanent Marche / Arret Commutation supplementsélection optionelle

Cycle sélection optionelleh:mm:ss Fermeture (0:00:01 … 9:59:59) h:mm:ss Pause (0:00:01 … 9:59:59) 1. Mode entrée de données: Sélection de plusieurs options.2. Mode entrée de données: déplacement de la position clignotante. 1. Mode automatique: Marche/arrêt d´un canal jusqu´à la prochaine commutation programmée.2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent.

Random sélection optionellenon oui

1. Activer l´interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors -tension)2. Valider la sélection ou la programmation.

La fonction impulsion permet de réaliser une commutation de durée determinée. A la fin de l´impulsion( Impulsion jusqu´à 59:59 mm:ss ), l´i nterrupteur horaire revient automatiquement à sa position initiale. La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes: Sélectionner la fonction Impulsion (9F).

Déterminer la durée d´enclenchement (impulsion minute / impulsion seconde).

Programmer les jours de semaine

Programmer l´heure d´enclenchement (Horaire heure / Horaire minute)

Contrôle: Valider la commutation par impulsion clignotante Programme demande Programme Heures de commutation / nombre de pas de programme Programme effacer Programme Permet d´effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme. Date-Heure Réglages Programmation de la date et de l´heure Heure d été Réglages Réglage de l´horaire été / hiver

15. Programmation avec NFC (1)

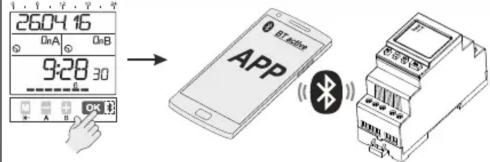

16. Programmation avec Bluetooth (1)

Langage Réglages Choix du langage Réglages usine Réglages Remise à zero, c´est à dire retour à l´état de livraison. Compteur Options Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l´interrupteur horaire PIN-Code Options L´interrupteur horaire peut être verrouillé grâce à un code PIN de 4 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d´oubli ou de perte de ce code, contacter notre service àprès-vente. Heures de commutation supplémentaires : -> -> -> -> La fonction « heures de commutation supplémentaires » permet de réaliser des commutations uniques affectées à une date.www.hugo-mueller.de BA SC18x0easy SC28x1pro4 MP;de,en,fr,it -23692- 2019.07V05 (1) Opzioni Manuale di istruzione
