Type de produit	Programmateur horaire numérique avec compteur d'heures de marche
Marque	Müller
Modèle	SC 28.11 pro4
Nombre de canaux	2 (A et B)
Tension d'alimentation	230 V AC, 50-60 Hz (ou selon plaque signalétique)
Type de contact	Contact inverseur (adapté à 115V/230V ou 12V/24V selon variante)
Affichage	Écran LCD avec rétroéclairage
Programmation	Jours de semaine, horaires, impulsion, cycle, aléatoire
Nombre de pas de programme	Jusqu'à 84 (selon modèle)
Fonctions spéciales	Programme vacances, commutation permanente, impulsion, cycle, aléatoire
Compteur d'heures de marche	Oui, pour chaque canal et total
Compteur de nombre de commutations	Oui
Protection par code PIN	Oui, code à 4 chiffres
Interfaces de programmation	NFC et Bluetooth (en option)
Type de protection	IP20 (usage intérieur)
Montage	Sur rail DIN (selon standard)
Dimensions (L × H × P)	Environ 36 × 90 × 60 mm
Poids	Environ 100 g
Température de fonctionnement	-10 °C à +50 °C
Entretien	Aucun entretien nécessaire ; nettoyage avec un chiffon sec
Sécurité	Installation par un électricien qualifié obligatoire
Pièces détachées / Réparabilité	Non applicable ; remplacer l'appareil en cas de dysfonctionnement

FOIRE AUX QUESTIONS - SC 28.11 pro4 Müller

Comment régler la date et l'heure sur mon interrupteur horaire Müller SC 28.11 pro4 ?

Appuyez sur la touche Menu pour accéder au menu principal. Sélectionnez Date-Heure puis réglez la date et l'heure avec les touches. Validez avec OK.

Comment programmer une commutation simple ?

Allez dans Menu > Programme > Nouveau programme. Sélectionnez le canal (A ou B), le jour, l'heure de marche et d'arrêt. Validez chaque étape avec OK.

Comment utiliser la fonction 'Programme vacances' ?

Dans le menu principal, choisissez Applications puis Programme vacances. Définissez la date de début et de fin ainsi que l'état souhaité (marche/arrêt) pour chaque canal.

Que signifie le symbole '_erm' sur l'écran ?

Le symbole _erm indique qu'un programme vacances ou daté est actif pour la date actuelle. L'appareil fonctionne selon ce programme.

Comment verrouiller l'appareil avec un code PIN ?

Accédez à Menu > Options > PIN-Code. Activez le code, puis saisissez un code à 4 chiffres. Validez. Pour déverrouiller, entrez le même code.

Comment effacer tous les programmes ?

Allez dans Menu > Programme effacer. Vous pouvez effacer tous les programmes, un seul canal ou seulement certains pas de programme. Confirmez avec OK.

Comment programmer une commutation par impulsion ?

Créez un nouveau programme, sélectionnez la fonction Impulsion (9F). Définissez la durée d'impulsion (jusqu'à 59:59 mm:ss), les jours et l'heure de déclenchement. Validez.

Comment utiliser la fonction cycle ?

Dans un nouveau programme, choisissez Cycle. Réglez la durée de fermeture (h:mm:ss) et la durée de pause (h:mm:ss). L'appareil alternera marche et arrêt selon ces durées.

Que faire si j'ai oublié mon code PIN ?

Contactez le service après-vente Müller. Notez le numéro de série de l'appareil. Ils pourront vous fournir une procédure de réinitialisation.

Puis-je utiliser cet interrupteur avec des lampes LED ou des petits moteurs ?

Oui, mais vérifiez la puissance maximale autorisée (voir plaque signalétique). Pour les charges inductives, prévoyez une protection adaptée.

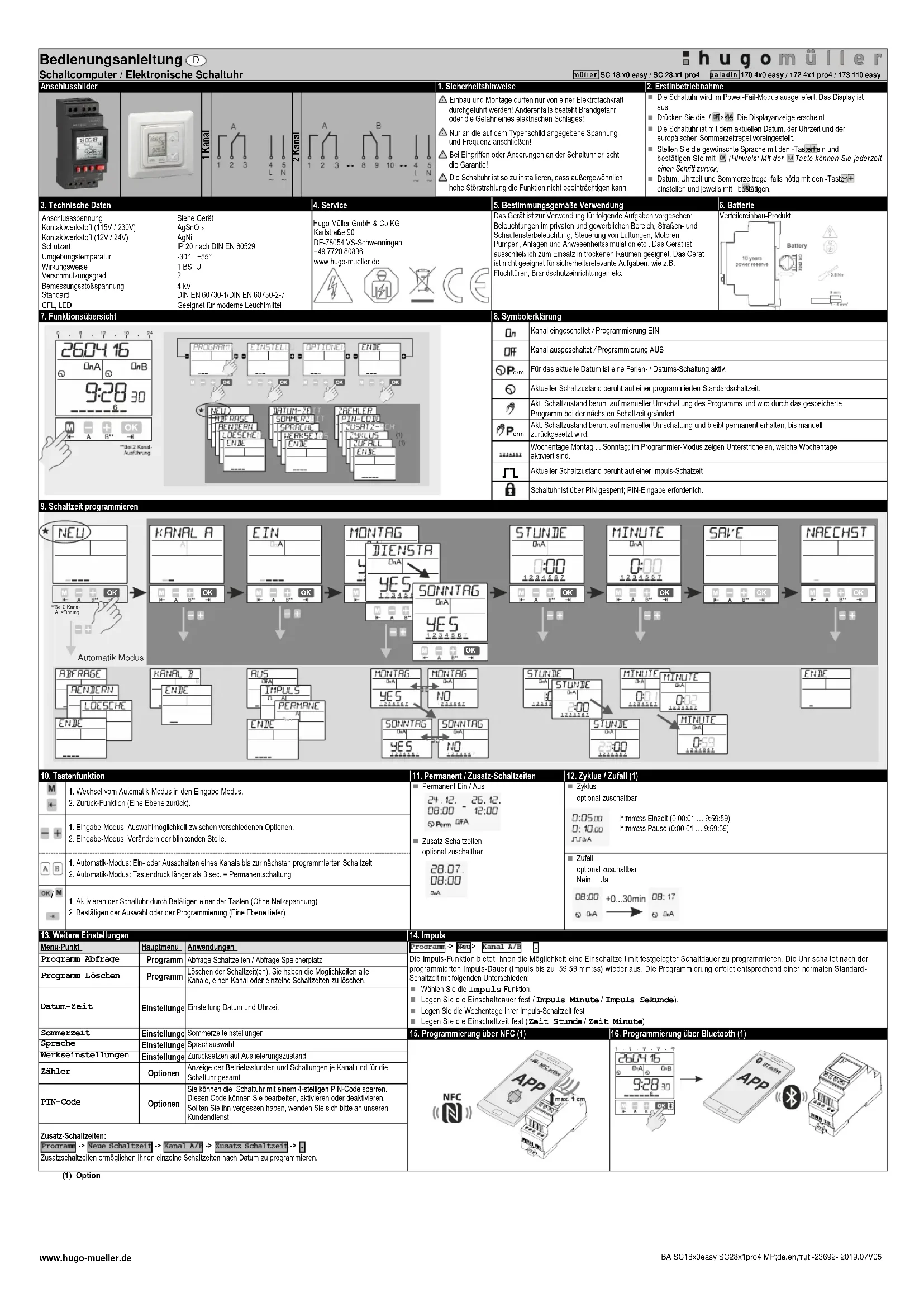

MODE D'EMPLOI SC 28.11 pro4 Müller

1. Instructions de sécurité

⚠ L'installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!
Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
⚠ L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

2. Mise en service

A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint.
■ Actionner la touche ./ pour activer l'appareil.
La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
■ Sélectionner le langage souhaité avec les touches et valider avec
(Remarque: Avec la touche vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches et valider en actionnant. OK

3. caractéristiques

Supply voltage

Contact material (115V / 230V)

Contact material (12V / 24V)

Type of protection

5. utilisation prévue

7. Sommaire des fonctions

8. Légende des symboles

On	Canal marche
OFF	Canal arrêt
_erm	Un programme vacances ou daté est activé pour la date actuelle.
	L’état actuel est basé sur un horaire de commutation standard.
	L’état actuel est issu d’une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.
	L’état actuel est basé sur une commutation manuelle. Cet état sera modifié p ar la prochaine action manuelle.
	Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
	L’état actuel correspond à une commutation par impulsion.
	L’interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l’appareil .

9. Programmer une commutation

10. Fonction des touches

1. Passage du mode automatique au mode entrée de données.

2. Fonction un pas en arrière

3. Mode entrée de données: Sélection de plusieurs options.

4. Mode entrée de données: déplacement de la position clignotante.

5. Mode automatique: Marche/arrêt d'un canal jusqu'à la prochaine commutation programmée.

6. Mode automatique : Touche actionnée plus de 3 secondes = état permanent.

1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors -tension)
2. Valider la sélection ou la programmation.

res réglages

Menu	Menu principal	Applications
Programme demande	Programme	Heures de commutation / nombre de pas de programme
Programme effacer	Programme	Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
Date-Heure	Réglages	Programmation de la date et de l'heure
Heure d été	Réglages	Réglage de l'horaire été / hiver
Langage	Réglages	Choix du langage
Réglages usine	Réglages	Remise à zero, c'est à dire retour à l'état de livraison.
Compteur	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire
PIN-Code	Options	L'interrupteur horaire peut être verrouillé grâce à un code PIN de 4 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d'oubli ou de perte de ce code, contacter notre service après-vente.

11. Permanent / Commutation supplement

■ Permanent Marche / Arret

$$ \begin{array}{l} \begin{array}{l l} 2 4. 1 2. & 2 6. 1 2. \ 0 8: 0 0 & - 1 2: 0 0 \end{array} \ ⑤ \text { Perm } \quad \text { OFA } \ \end{array} $$

1. 2017年 ，公司及子公司

commutation supplement élection optionelle

$$ \begin{array}{c} 2 8. 0 7. \ 0 8: 0 0 \end{array} $$

OnA

12. Cycle / Random (1)

Cycle

sélection optionelle

0:05.00

0:10.00

JUNA

h:mm:ss Fermeture (0:00:01 ... 9:59:59)

h:mm:ss Pause (0:00:01 ... 9:59:59)

[Non-Text]

Random

sélection optionelle

non oui

14. Impulsion

Programme -> Nouveau programme -> Canal A/B -> .
La fonction impulsion permet de réaliser une commutation de durée determinée.
A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F)
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde).
■ Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
■ Contrôle: Valider la commutation par impulsion clignotante

15. Programmation avec NFC (1)

16. Programmation avec Bluetooth (1)

26:04 16 OnA OnB 9:28 30 APP Bluetooth
