Type de produit	Sonnette de portes - gong électromécanique
Marque	ZAMEL
Modèle	Largo GNS-208
Utilisation	Intérieur uniquement
Alimentation	230 V AC, 50 Hz
Sonnerie	Deux tonalités : BIM-BAM
Section de câble recommandée	0,5 à 2,5 mm², tension nominale min. 300/500 V
Protection électrique requise	Disjoncteur ou fusible adapté
Type de montage	Mural avec chevilles expansibles
Compatible avec	Coupleur de sonnette (sans fonction contre-bloc)
Fonctionnement continu	Non adapté
Matériau du boîtier	Plastique (non spécifié, estimation raisonnable)
Couleur	Blanc (non spécifié, estimation raisonnable)
Dimensions (approx.)	80 x 80 x 40 mm (estimation)
Poids (approx.)	150 g (estimation)
Niveau sonore	Non spécifié
Indice de protection	IP20 (estimation pour intérieur)
Installation	Par un électricien qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Couper l'alimentation avant toute intervention ; vérifier l'absence de tension
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; contacter le service après-vente ZAMEL
Garantie	2 ans (non spécifié, estimation standard)
Certification	Déclaration de conformité disponible sur www.zamel.com

FOIRE AUX QUESTIONS - Largo GNS-208 ZAMEL

Comment installer la sonnette Largo GNS-208 ?

Coupez d'abord l'alimentation 230 V AC. Utilisez un tournevis plat pour enlever le couvercle. Percez deux trous au mur, insérez des chevilles expansibles. Passez les câbles par le trou rond de la base, fixez la base avec les vis. Dénudez les câbles sur 10 mm, remettez le couvercle, puis rétablissez l'alimentation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis plat, d'une perceuse, de chevilles expansibles adaptées au mur, de vis, et d'un testeur de tension pour vérifier l'absence de courant.

Que faire si la sonnette ne sonne pas après installation ?

Vérifiez que l'alimentation 230 V AC est présente et que le disjoncteur n'a pas sauté. Assurez-vous que le bouton poussoir et le coupleur de sonnette fonctionnent correctement. Contrôlez les connexions des câbles.

Puis-je utiliser la sonnette à l'extérieur ?

Non, la sonnette Largo GNS-208 est conçue uniquement pour une utilisation en intérieur. Elle n'est pas étanche et pourrait être endommagée par l'humidité.

La sonnette nécessite-t-elle un transformateur ?

Non, elle fonctionne directement sur le secteur 230 V AC. Cependant, elle doit être utilisée avec un coupleur de sonnette adapté.

Quelle section de câble utiliser pour le raccordement ?

Utilisez un câble de section comprise entre 0,5 mm² et 2,5 mm², avec une tension nominale d'au moins 300/500 V.

Puis-je régler le volume ou la tonalité ?

Non, la sonnette émet deux tonalités fixes (BIM-BAM) sans réglage possible du volume ou de la mélodie.

Comment nettoyer la sonnette ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Assurez-vous que la sonnette est hors tension avant le nettoyage.

La sonnette est-elle compatible avec tous les boutons poussoirs ?

Elle est compatible avec les boutons poussoirs standards fonctionnant avec un coupleur de sonnette. Elle ne possède pas de fonction contre-bloc du coupleur.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE est disponible sur le site Internet www.zamel.com.

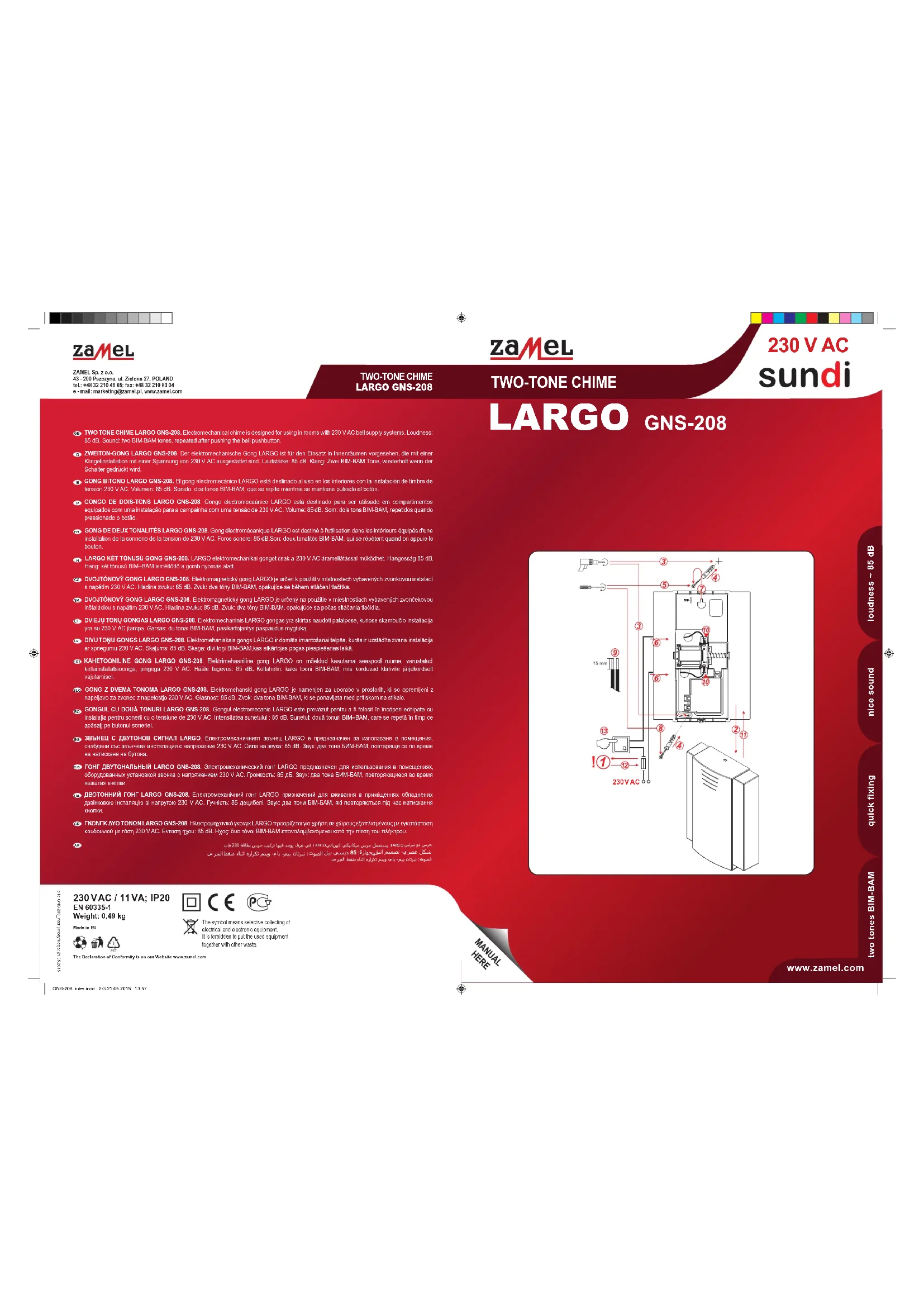

MODE D'EMPLOI Largo GNS-208 ZAMEL

- gong électromécanique LARGO est destiné à l'utilisation dans les intérieurs équipés d'une installation de la sonnerie de la tension de 230 V AC,

- son: deux lonalités BIM-BAM, qui se répèlent quand on appule le bouton.

ATTENTION

- Il est reçu mandé que l'installation de la sonnerie soit effectuée par une personne ayant les compétences et les droits convenables.

- L'installation doit être effectuée à l'aide d'un câble à la coupe de 0,5 mm² jusqu'à 2,5 mm² d'une tension nominale min. 300/500V et d'un type approprié aux conditions d'application.

- La sonnerie est alimentée de la tension de réseau de la valeur de 230 V AC.

- Le câble de phase de l'installation de la sonnerie doit être protégé contre les conséquences des courts-circuits et des surcharges à l'aide d'un disjoncteur à maximum de courant ou d'un coupe-circuit à fusible aux caractéristiques et la valeur du courant nominal convenablement adaptés.

- Sonnette adaptée au fonctionnement uniquement avec un coupleur de sonnette. Ne possède pas de la fonction du contre bloc du coupleur. Sonnette n'est pas adaptée au fonctionnement continu.

INSTRUCTION DE MONTAGE

1. Avant de procéder à l'installation il faut couper la tension 230 V AC alimentant l'installation de la sonnerie. Il faut s'assurer, à l'aide d'un appareil de mesure convenable, que l'installation de la sonnerie est à l'égal sans tension.

2. Enievez le couvercle de la sonnerie à l'aide d'un tourmevis plat, en soulevant le crabot du couvercle.

3. Indiquez l'emplacement du montage de la sonnerie sur le mur, effectuez deux trous correspondants aux trous de montage dans la base de la sonnerie. Il faut faire attention à la position verticale de la sonnerie (incliquée sur la base).

4. Installiez les chevilles expansibles dans les trous.

5. Vissez le vis dans la cheville supérieure ultérieurement fixée, de la manière qu'il ressante de 5 mm au maximum

6. Passez les câbles de l'installation de la sonnerie par le trou rond dans la base de la sonnerie.

7. Suspendez la base sur le vis supérieur ressaulant.

8. Fchez la base avec un deuxième vis en le vissant dans la cheville expansible inférieure.

9. Enlevez l'isolation des extrémités des câbles de l'installation de la sonnerie à la longueur de 10 mm.

10. Remettez le couvercle de la sonnerie sur place.

11. Branchez la tension de 230 V AC d'alimentation de la sonnerie.

12. Vérifiez le fonctionnement de la sonnerie en appuyant le bouton de la sonnerie.

ATTENTION! A chaque fois quand vous voulez enlever le couvercle de la sonnerie, il faut bien s'assurer si l'installation de la sonnerie est dans l'état sans tension!

La déclaration de conformité ou sur le site Internet www.zamel.com
