SC 44.11 pro4 - Programmateur électronique Müller - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur électronique
Marque	Müller
Modèle	SC 44.11 pro4
Alimentation	100-240 V AC, 50/60 Hz (voir plaque d'identité)
Canaux	2 (A/B)
Programmes	Standard, Permanent, Supplément, Cycle, Impulsion, Astro
Nombre de pas de programme	Jusqu'à 56 (estimé)
Cycles	4 cycles programmables (impulsion/pause, max 9:59:59 h:mm:ss)
Affichage	Écran LCD avec symboles
Bluetooth	Oui (programmation via application smartphone/Windows)
Verrouillage	Code PIN 6 chiffres (modifiable, activable/désactivable)
Fonction astro	Oui (commutation automatique selon coucher/lever du soleil, avec correction)
Réserve de marche	Oui (activation par touche OK >1 seconde)
Changement heure été/hiver	Automatique (règle européenne)
Langues	Multiples (sélectionnable dans le menu)
Installation	Sur rail DIN (par électricien qualifié)
Indice de protection	IP20 (estimé)
Température de fonctionnement	-10°C à 50°C (estimée)
Sécurité	Installation par électricien, respect des tensions et fréquences, ne pas modifier l'appareil
Entretien	Aucun entretien particulier ; nettoyer avec un chiffon sec
Réparabilité	Réparation par le fabricant uniquement ; pièces détachées non disponibles
Garantie	Nulle en cas de manipulation ou modification non autorisée

FOIRE AUX QUESTIONS - SC 44.11 pro4 Müller

Comment activer l'appareil pour la première fois ?

Appuyez sur la touche OK/M pendant plus d'une seconde. L'écran s'allume. Sélectionnez la langue avec les touches + et -, puis validez avec OK. Ensuite, réglez la date et l'heure selon les consignes.

Comment programmer une commutation standard (Marche/Arrêt) ?

Dans le menu PROGRAMME, sélectionnez NOUVEAU, puis le canal (A/B). Choisissez STANDARD, puis MARCHE ou ARRET. Réglez l'heure avec + et -, validez avec OK. Pour chaque jour, indiquez OUI ou NON avec les touches, puis validez. Terminez par FIN.

Comment utiliser la fonction Cycle ?

D'abord activez un cycle dans le menu OPTIONS > CYCLE. Choisissez Cycle 1 à 4, passez de DÉSACTIVÉ à ACTIVÉ, puis définissez la durée de l'impulsion (MARCHE) et de la pause (ARRET) jusqu'à 9:59:59. Ensuite, dans un programme, sélectionnez CYCLE pour l'appliquer.

Qu'est-ce que la fonction Impulsion ?

La fonction Impulsion permet une commutation temporaire. Dans le programme, choisissez IMPULSION, définissez l'heure de déclenchement et la durée (jusqu'à 59:59 mm:ss). Après la durée, la sortie revient automatiquement à sa position initiale.

Comment régler l'heure d'été/hiver automatique ?

Allez dans RÉGLAGES > HEURE D'ÉTÉ. L'appareil utilise la règle européenne par défaut. Vous pouvez modifier la règle si nécessaire.

Comment verrouiller l'appareil avec un code PIN ?

Dans OPTIONS > PIN-CODE, vous pouvez activer, désactiver ou modifier un code à 6 chiffres. Une fois activé, l'appareil demande le code pour accéder aux réglages. En cas d'oubli, contactez le service après-vente.

Comment effacer un programme ?

Utilisez PROGRAMME > EFFACER. Vous pouvez effacer tous les canaux, un seul canal, ou des pas de programme spécifiques.

Comment utiliser la fonction Astro ?

Dans RÉGLAGES > ASTRO-DONNÉES, activez la fonction pour le canal souhaité. Vous pouvez choisir PRÉPROGRAMMÉ OUI pour créer automatiquement une commutation au coucher/lever du soleil, ou NON pour la rendre disponible dans les programmes.

Comment programmer via Bluetooth ?

Assurez-vous que le Bluetooth est activé en appuyant sur la touche dédiée. Utilisez l'application smartphone ou Windows (téléchargeable sur le site Müller) pour programmer à distance.

Que faire si l'écran reste éteint ?

L'appareil est en veille. Appuyez sur la touche OK/M pendant plus d'une seconde pour l'activer. Si rien ne se produit, vérifiez l'alimentation électrique et le fusible.

MODE D'EMPLOI SC 44.11 pro4 Müller

Schéma de raccordement

* depends on model
1. Instructions de sécurité

L' installation et le montage ne doivent être effectués que par les électriciens! Sinon il y a danger d'incendie ou d'électrocution!

Strictement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!

Aucun droit de garantie en cas de manipulations et de modifications de l'appareil!

L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

1. Intended use

- A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint.

■ Actionner la touche OK / M pendant 1 seconde.pour activer l'appareil.

■ Sélectionner le langage souhaité avec les touches - + et valider avec OK.

(Remarque: Avec la touche 📂 vous pouvez toujours revenir un pas en arrière).

■ La date et l'heure correspondent à la règle

européenne pour l'horaire d'été.

Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire

d'été avec les touches ☐ + et valider en actionnant ☐.

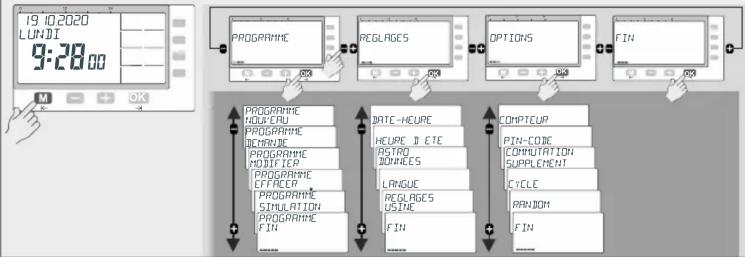

1. Sommaire des fonctions

1. Fonction des touches

←	1. Passage du mode automatique au mode entrée de données.2. Fonction un pas en arrêtre.
→	1. Mode entrée de données: Sélection de plusieurs options.2. Mode entrée de données: déplacement de la position clignotante.
A→B	1. Mode automatique: Marche/arrêt d'un canal jusqu'à la prochaine commutation programmée.2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent.
→	1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension).2. Valider la sélection ou la programmation.
→	1. Pour activer Bluetooth lorsque la minuterie est active.

Pour programmer une commutation standard (MARCHE / ARRET), appuyer sur la touche ☑ pour valider l'élément STANDARD situé au niveau du menu
■ Sélectionner avec les touches ☐ + le menu MARCHE ou ARRET et valider le choix avec OK.
A ce niveau vous pouvez / devez confirmer à l'aide des touches ☐ et pour chaque jour de semaine si une commutation est souhaitée QUI ou non souhaitée NON. Valider avec ☑.
Réglage de l'heure - + suivit de OK et des minutes - + suivit de OK
■ Pour continuer la programmation confirmer PROCHAINE HEURE DE COMMUTATION avec Ⓞ.
Pour terminer la programmation passer au point FIN en utilisant ☐ + et valider avec OK.

13. Option Cycle

Il est possible de définir 4 cycles différents. Ces cycles peuvent être activés, définis ou désactivés dans le menu OPTIONS au niveau CYCLE. The different cycles can be activated, defined or deactivated (the max. value for pulse or pause is 9:59:59 h:mm:ss):

⚠️ La fonction cycle apparait maintenant, si celle-ci est activée, dans le menu NOUVERAU PROGRAMME

■ Sélectionner dans le menu OPTIONS l'élément CYCLE et valider avec OK.
■ Sélectionner avec la touche ⏻ un des 4 cycles envisageables (Cycle 1 – 4) et valider avec ⓒ.
■ Activer le cycle en passant de l'état DERCTIV à l'état ACTIV à l'aide des touches ☐ ☐ puis valider avec Ⓞ.
■ Definir la durée de l'Impulsion „FERRETURE“ (☐→...). Definir la durée de la pause „PRASE“ (☐→...).
valider FIN avec

15. Programme permanent

PROGRAMME → PROGRAMME NOUVEAU → CANAL A/B → PERMANENT → ...

Le programme permanent (programme vacances) permet de programmer l'enclenchement ou la coupure permanente d'une sortie en fonction d'une date (journellement). Le nombre de commutation permanentes par canal n'est limité que par la capacité mémoire de

l'appareil.

17. Priorités des programmes de commutation

Les commutations normales, les programmes spéciaux, les commutations supplémentaires et les programmes permanents sont exécutés en fonction de leur priorité (canal et date). Hormis les commutations supplémentaires, les commutations de priorité plus élevée ainsi que les programmes de commutation suspendent les programmes dont la priorité est plus basse:

Priorité supérieure

Priorité inférieure	→	Commutation permanente manuelle (appuyer 3 sec.)
	→	Programme permanent daté
	→	Commutations supplémentaires
	→	Programme standard / Programme hebdomadaire

1. Autres réglages

Menu	Menu principal	Applications
PROGRAMME DEMANIC	Programme	Heures de commutation / nombre de pas de programme
PROGRAMME EFFACER	Programme	Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
PROGRAMME SIMULATION	Programme	Simulation de temps de commutation. Vous avez la possibilité de simuler la commutation heures pour une date / période spécifique.
DATE - HEURE	Reglages	Programmation de la date et de l'heure
HEURE D'ETC	Reglages	Réglage de l'horaire été / hiver
LANGUAGE	Reglages	Choix du langues
REGLAGES USINE	Reglages	Remise à zero, c'est à dire retour à l'état de livraison.
COMPTEUR	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire
PIN-CODE	Options	L'interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d'oubli ou de perte de ce code, contacter notre service aprèsvente.

1. Légende des symboles

On	Canal marche
Off	Canal arrêt
1234597	Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
S	L’état actuel est basé sur un horaire de commutation standard.
	L’état actuel est issu d’une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.
P	L’état actuel correspond à une commutation manuelle ou à une commutation permanente programmée. Cet état est maintenu jusqu’à la prochaine action manuelle.
NL	L’état actuel correspond à une commutation par impulsion.
NLJ	L’état actuel correspond à une commutation par cycle (fonction générateur d’impulsions).
	L’état actuel correspond à une commutation par astro.
	Ce symbole est visualisé s’il y a „effacement du programme”.
	L’interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l’appareil.

8. Notes de service

• Réserve de marche (hors-tension): Actionner la touche ☑ pendant une seconde, l'afficheur est activé.
  La touche Ⓜ permet d'avancer ou de reculer d'un pas dans la programmation.
  ■ FIN est visualisé à la fin d'une entrée de données. Valider FIN avec OK pour revenir au mode automatique.
  A l'aide des touches ➕ ➕ passer de FIN à CONTINUER et valider avec ➕ pour revenir à l'entrée des données.

9. Canal ON / OFF

Actionner les touches pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée.

10. Permanente P

La commutation est permanente en actionnant pendant 3 secondes la touche du canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche).

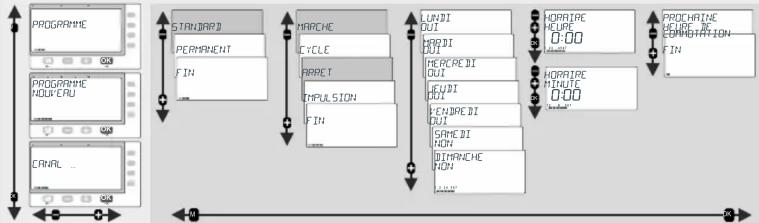

1. b) Heures de commutation normales

12. Cycle

PROGRAMME → GRAMME NOUVERU CAN → /B STANDARD → →

La fonction cycle permet de réaliser une commutation périodique. L'interrupteur fonctionne comme un générateur d'impulsions en formant une impulsion (MARCHE) et une pause (ARRET). de durée variable. L'impulsion et la pause peuvent avoir chacune une durée max. de 9:59:59 h:mm:ss.

Dans la mesure où vous n'avez pas encore défini et activé un cycle, la fonction cycle n'est pas DISPONIBLE. L'heure de commutation d'un cycle peut être programmée dès que vous avez activé et défini un des 4 cycles dans le menu OPTIONS au niveau CYCLE (point 13). L'heure de commutation cycle est terminée / substituée par d'autres heures de commutation standard (MARCHE, ARRET, IMPULSION) ou par une autre heure de commutation cycle.

14. Impulsion

PROGRAMME → GRAMME NOU'EAU → [CANAL A/II] → IARDI ... →

La fonction impulsion permet de réaliser une commutation de durée determinée. A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.

■ Choisir la fonction d'IMPULSION.
■ Définir l'heure MARCHE (HORAIRE HEURE / HORAIRE MINUTE).
■ Définir les jours de la semaine pour votre heure de commutation d'impulsion.
■ Définir le cycle de service (IMPULSION MINUTE / IMPULSION SECONDE).

16. Heures de commutation supplémentaires

OPTIONS → COMMUTATION SUPPLEMENT → GUI

PROGRAMME → PROGRAMME NOUVERU → CANAL A/B → COMMUTATION SUPPLEMENT → ...

La fonction «heures de commutation supplémentaires» permet de réaliser des commutations uniques affectées à une date. Ces heures de commutation supplémentaires n'influencent pas les heures ou les programmes de commutation à priorité plus faible.

18. Fonction astro

REGLAGES → ASTRO-DONNEES → CANAL A/B →

La fonction astronomique permet de réaliser des commutations automatisées en fonction du soleil couchant (Astro marche) ou soleil (Astro arrêt). L'entrée de l'heure n'est pas nécessaire pour programmer ce type de commutation. Par contre il est possible de prévoir une correction. De plus, avec NUIT-ARRET et NUIT-MARCHE peut définir une période

Dans le menu REGLRGE5 vous avez la possibilité d'utiliser la fonction astro pour les différents canaux. Après l'activation vous avez le deux options (seulement sur les interrupteurs horaires annuels):

ASTRO PREPROGRAMME OUI: Il sera créé un Astro-marche et un Astro-arret temps de commutation avec correction 00 pour tous le jours de la semaine.

ASTRO PREPROGRAMME NON: La fonction astro est désormais disponible lors de la programmation d'un nouveau programme de commutation pour le canal sélectionné.

⚠ Si la fonction astro est activée, les heures de commutation existantes pour le canal sélectionné sont supprimées.

20. Programmation avec Bluetooth

Smartphone App

Windows App

WIN
