MODE D'EMPLOI MP722PO SMEG

1.1 Avertissements généraux de sécurité 84
1.2 Fonction de I'appareil 88
1.3 Responsabilité du fabricant 88
1.4 Ce manuel d'utilisation 88
1.5 Plaque d'identification 88
1.6 Elimination 88
1.7 Comment dire le manuel d'utilisation 89

2 Description 90

2.1 Description générale 90
2.2 Panneau de commande 91
2.3 Autres parties 91
2.4 Accessoires disponibles 92

3 Utilisation 93

3.1 Avertissements 93
3.2Premièreutilisation 94
3.3 Utilisation des accessoires 94
3.4 Utilisation du four 97
3.5 Horloge de programmation 100
3.6 Conseils pour la cuisson 102

4 Nettoyage et entretien 105

4.1 Avertissements 105
4.2 Nettoyage de I'appareil 105

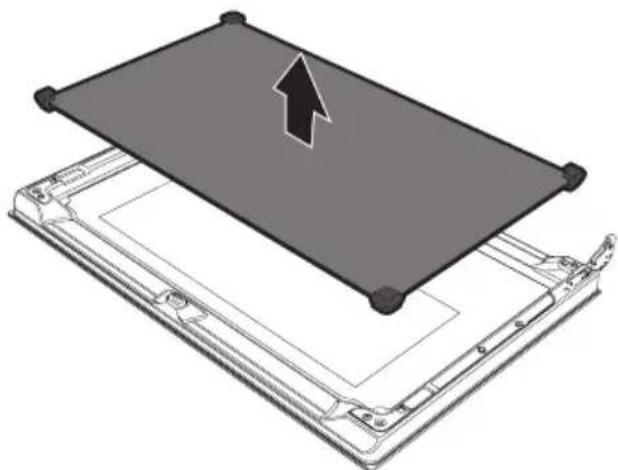

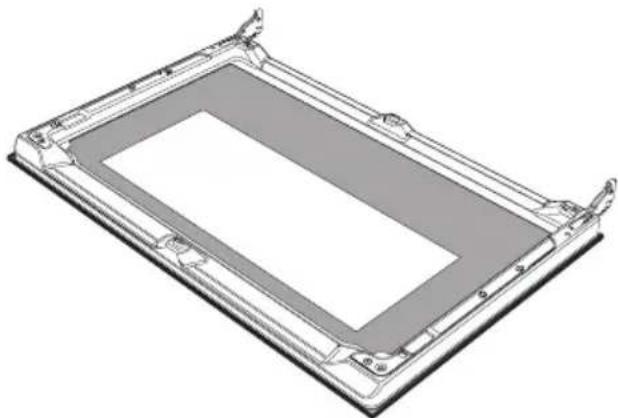

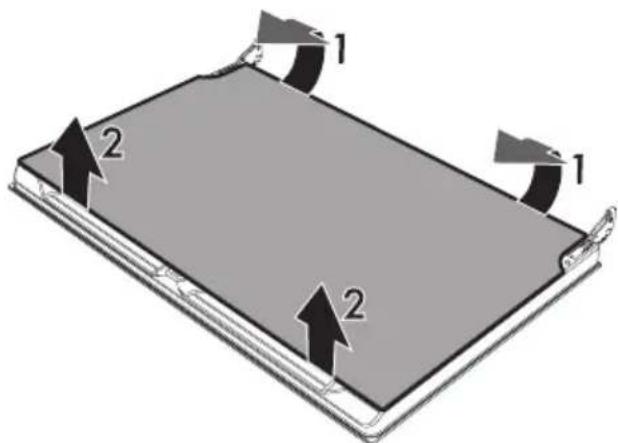

4.3 Nettoyage des vitres de la porte 107
4.4 Entretien extraordinaire 108

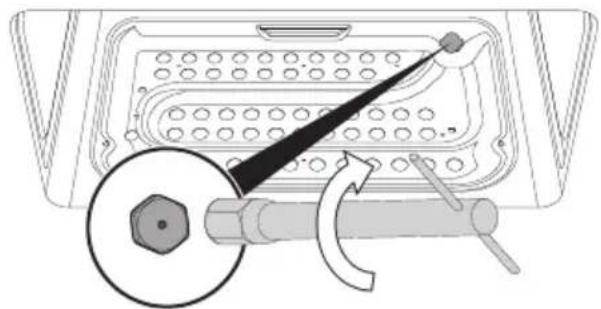

5 Installation 110

5.1 Raccordement du gaz 110
5.2 Branchementelectrique 118

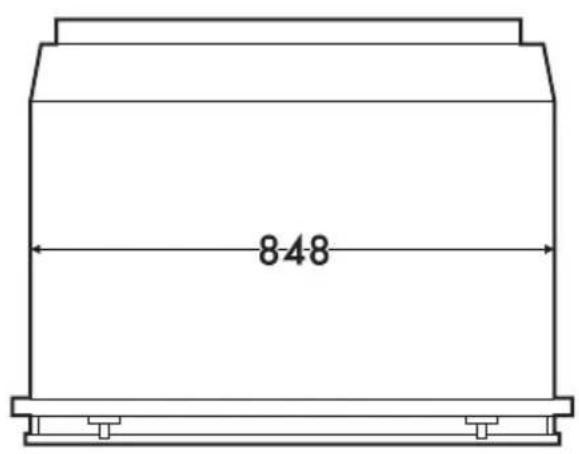

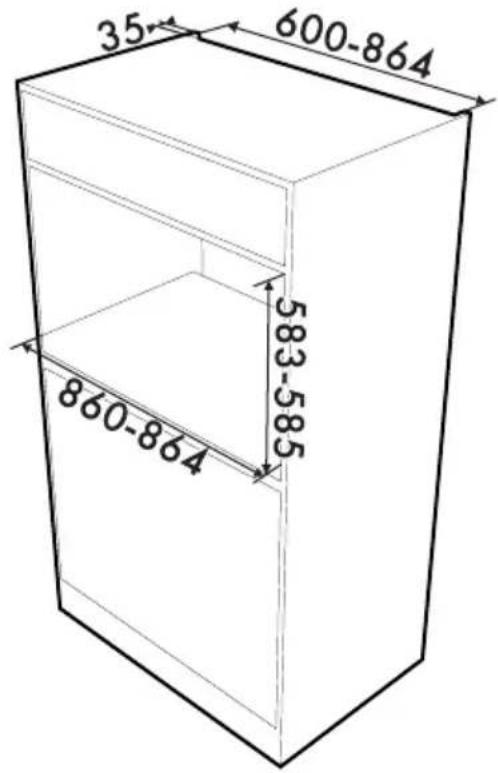

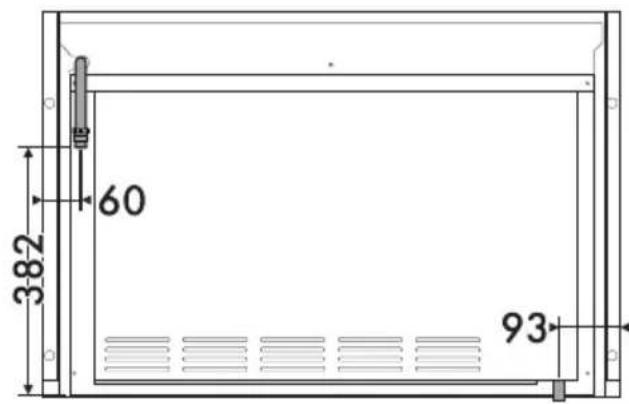

5.3 Positionnement 119

TRADUCTION DE LA NOTICE ORIGINALE

Nous conseillons de dire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation. Ne touchez pas les éléments chauffants durant l'utilisation.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur de la chambre de cuisson.
• N'essayez jamais d'éteindre une flamme/incendie avec de l'eau: mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sous la supervision et en recevant la formation d'adultes et de personnes responsables de leur sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.

• Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.

• Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.

• Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.
• Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continulement surveillé.
• Ne cuisine pas d'aliments contenant de grandes quantités de boissons hautement alcoolisées. Les vapeurs de l'alcool dans la cavité de cuisson pourraient prendre feu.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, cardes graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites attention.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.

• Pendant la cuisson, la porte du four doit rester fermée.

• En cas d'intervention sur les alimentents ou à la fin de la cuisson, ouvre la porte de 5 cm pendant quelques secondes, laissez sortir la vapeur, puis ouvre complètement la porte.

• N'UTILISEZ PAS OU NE CONSERVEZ PAS DE MATERIALIAUX INFLAMMABLES A PROXIMATE DE L'APPAREL.
  N'TUTILISEZ PAS DE VAPORISATEURS A PROXIMATE DE CET APPAREIL LORSQU'IL EST EN FONCTION.
• Mettez l'appareil hors tension après l'utilisation.
• Ne nettoyez pas immédiatement après l'extinction, mais attendez le refroidissement de l'appareil.
• NEMODIFIEZ PASCET APPAREIL.
• Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.
• Avant toute intervention, désactive l'alimentation électrique générale.

Du personnel qualifie doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
- Ne tirez jamais le cable pour débrancher la fiche.
- Si le cable d'alimentation électrique est abimé, contactez immédiatement le service d'assistance technique qui se chargerà de le remplacer.

Dommages subis par I'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex.produits en poudre, detachants et éponges métalliques).Utilisez évientuillagement des outils en bois ou en plastique.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).

Avertissements

• N'utilisez pas de matérieliaux réches, abrasifs, ni de racloirs métalliques tranchants.

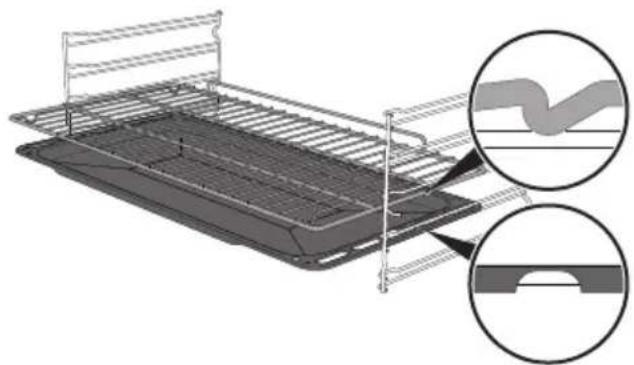

• Les grilles et les lèchefrites doivent être insérées dans les glissières laterales jusqu'à l'arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l'arrière de la cavité de cuisson.
• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.
• Ne laïsezaucun objet sur les surfaces de cuisson.
• N'UTILISEZ JAMAIS L'APPAREIL EN GUISE DE CHAUFFAGE AMBIANT.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ou de récipients fermés à l'intérieur de la cavité de cuisson.
• Sortez de la cavité de cuisson toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.

• Ne posez pas de casseroles ni de lechefrites sur le fond de la cavité de cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne génne pas la circulation d'air chaud à l'intérieur du four.
• Ne posez pas de casseroles ni de lechefrites directement sur la vitre interne du four quand la porte est ouverte.
• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.
• N'utilisez pas la poignée pour soulever ou déplacer cet apparéil.

Installation et entretien

• CET APPAREIL NE DOIT PAS ETRE INSTALLLE SUR DES BATEAUX OU DES CARAVANES.
• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pour éviter la surchauffe possible, l'appareil ne doit pas etre installe derriere une porte decorative ou un panneau.
Du personnel qualifie doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
Un technicien habilite doit effectuer le branchement au gaz.

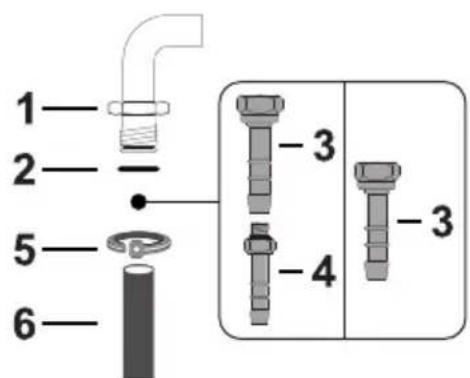

La mise en œuvre avec un tuyau flexible devra etre realizede maniere a ce que la longueur de la conduite ne depasse pas les 2 metres d'extension maximale pour les tuyaux flexibles en acier et 1,5 metres pour les tuyaux en caoutchouc.
Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.
- Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
- Àprous toute intervention sur l'appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
- Une fois l'installation terminée, vérifie la présence d'eventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.

• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Utilisez des cables résistant à une température d'au moins 90^ .
  Le couple de serrage des vis des conducteurs d'alimentation du bornier doit etre égal à 1,5-2 Nm.

Pour cet apparel

• Avant de remplacer la lampe, assurez-vous que l'appareil est hors tension.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coince dans la portedou four.

1.2 Fonction de l'appareil

• Cet apparéil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.
• Cet apparéil n'est pas conscience pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.3 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subsis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de cette prévue;
• le non-respect des prescriptions du manuel d'instructions;
• l'alteration même d'une seule partie de l'appareil;
• l'utilisation de pieces détachées non originales.

1.4 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et a portée de main de l'utilisateur durant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.5 Plaque d'identification

La plaque d'identification contient les données techniques, le numero des série et le marquage. N'enlevez jamais la plaque d'identification.

1.6 Élimination

Cet apparéil doit être éliminéséparément des autres déchets(directives 2002/95/CE,

2002/96/CE, 2003/108/CE). Cet
appareil ne contient pas de substances
dont la quantite est jugee dangereuse pour
la santé et I'environnement, conformement
aux directives européennes en vigueur.
Pour eliminer l'appareil :

• Coupelez cable d'alimentation électrique et enlevez-le avec la fiche.

Tensionélectrique Danger d'électrocution

• Coupe l'alimentation électrique générale.

• Débranche le cable d'alimentation électrique de l'installation électrique.

• Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un apparéil équivalent, à raison d'un contre un.

Nous précisons que pour l'emballage de l'appareil, nous utilisons des matériaux non polluants et recyclables.

• Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants sachets en plastique de l'emballage.

1.7 Comment dire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations generales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifie concernant l'installation, la mise en fonction et I'essay.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.
2. Instruction d'utilisation individuelle.

2 Description

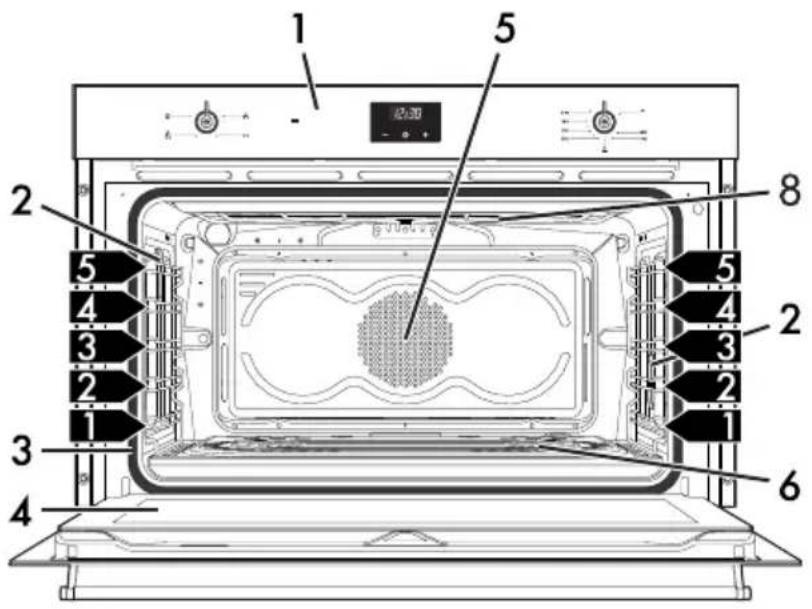

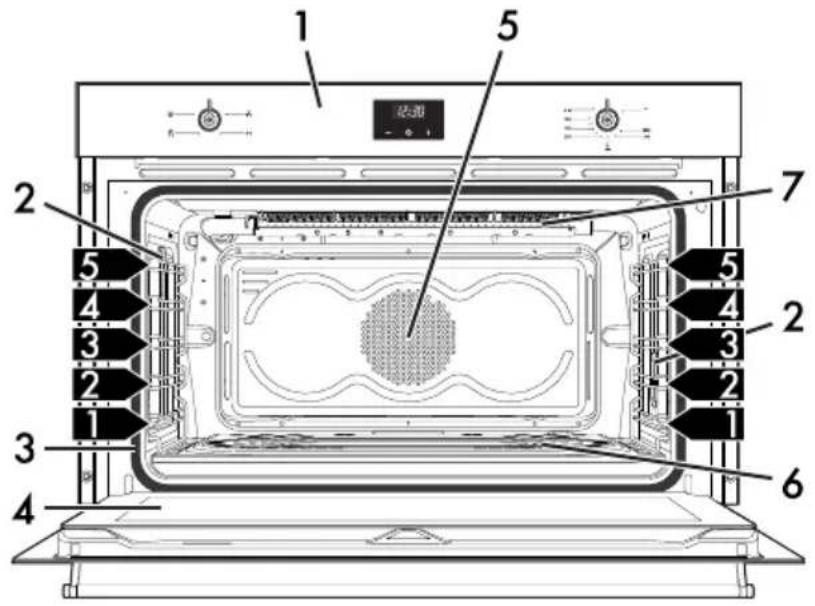

2.1 Description générale

Modèles avec four à gaz/gril à gaz

Modèles avec four à gaz/gril électrique

1 Panneau de commande
2 Lampe
3 Joint
4 Porte
5 Turbine

6 Brûleur four à gaz
7 Brûleur gril à gaz
8 Grillectrique

1,2,3.

Niveau de la glissière

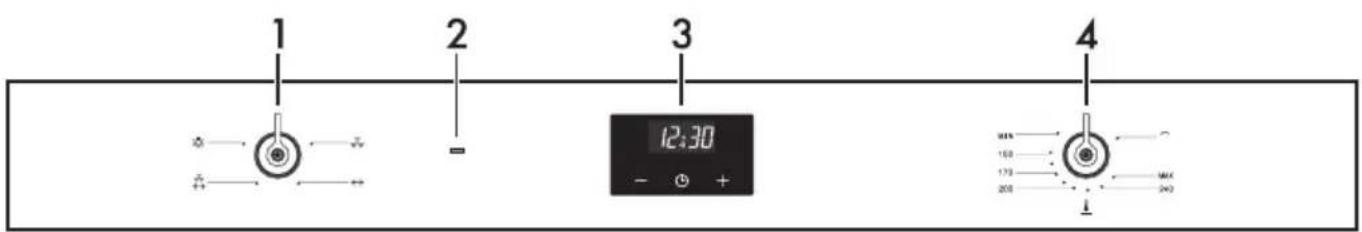

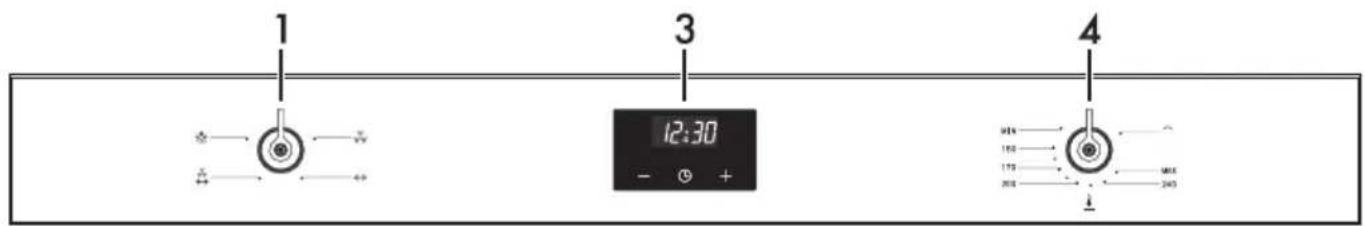

2.2 Panneau de commande

Modèles avec four à gaz/gril à gaz

Modèles avec four à gaz/gril électrique

1 Manette des fonctions

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Tournez la manette sur la fonction souhaitation.

2 voyants fémoins (sur certains modèles uniquement)

Il s'allume pour signaler que la résistance du grill est en fonction.

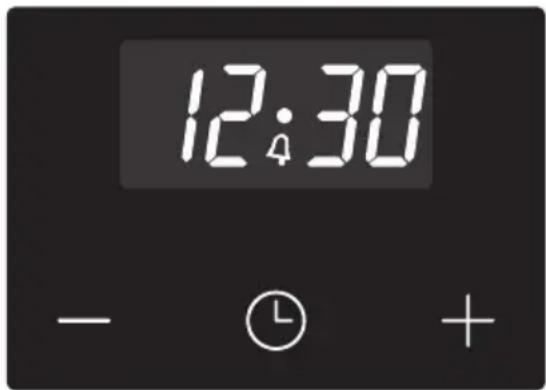

3 Horloge programmateur

Utile pour afficher l'heure actuelle et programme le minuteur.

4 Manette de la température

Elle allume le brûleur inférieur. Sélectionnez la température de cuisson en tournant la manette dans le sens inverse des aiguilles d'une montre sur la valeur souhaïée, comprise entre MIN et MAX.

En alternative, elle allume le brûleur supérieur ou la résistance du grill (selon les modèles).

2.3 Autres parties

Éclairage interne

L'éclairage interne de l'appareil s'allume lorsque I'on tourne la manette des fonctions.

Niveau de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

Turbine de refroidissement

La turbine refroidit l'appareil et entre en fonction pendant la cuisson.

Le fonctionnement de la turbine cree un flux d'air normal qui sort au-dessus de la porte et peut continuer pendant un court moment meme apres I'arret de I'appareil.

Description

2.4 Accessoires disponibles

Certaines modèles ne sont pas équipés de ces accessoires.

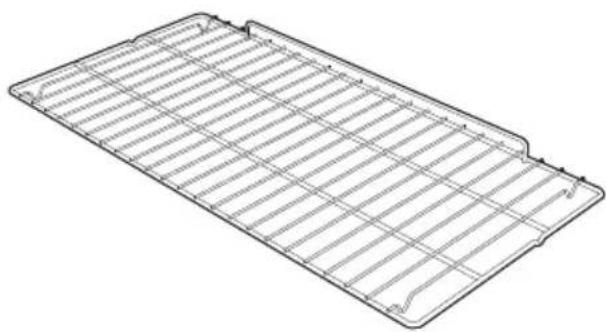

Grille

Utile pour y placer les recipients contenant des aliments en train de cuire.

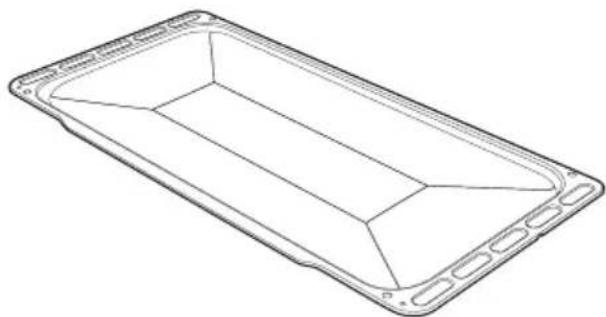

Lèchefrite

Elle permet de recupérer des graisses ayant coule des aliments posés sur la grille supérieure.

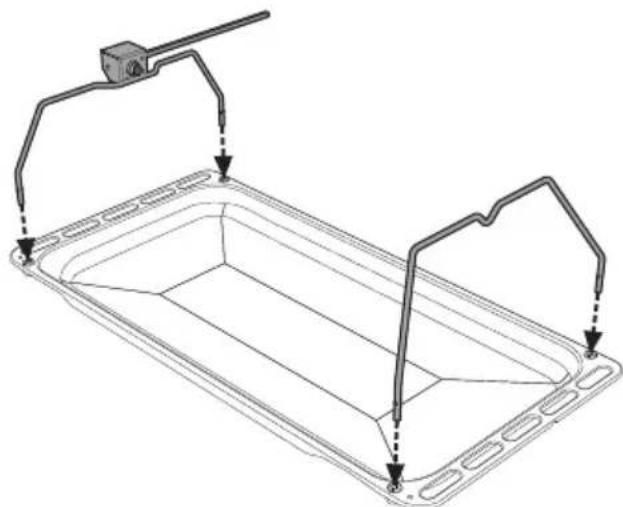

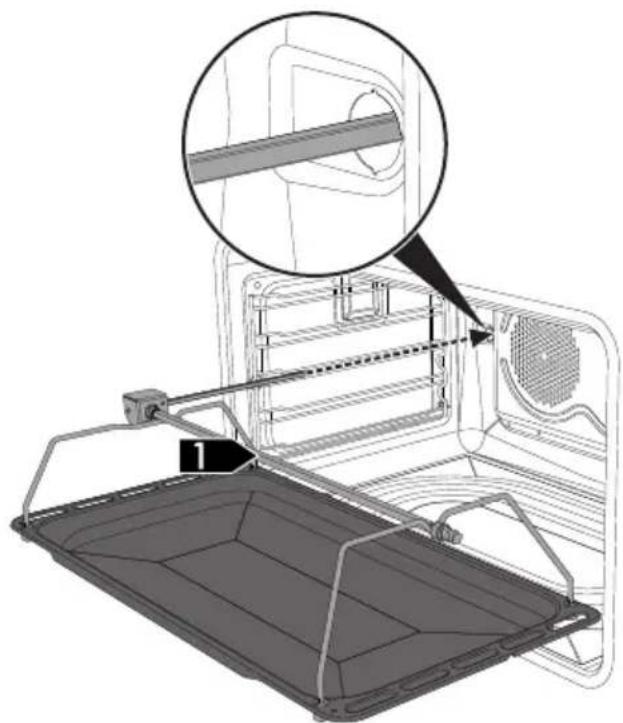

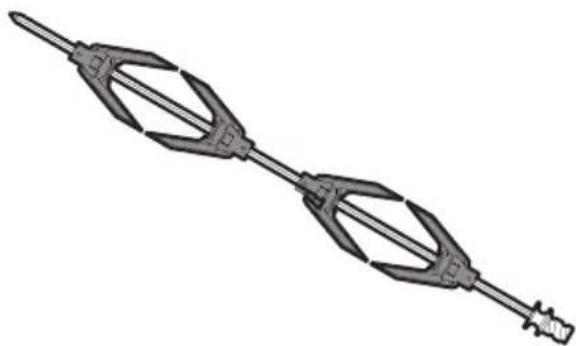

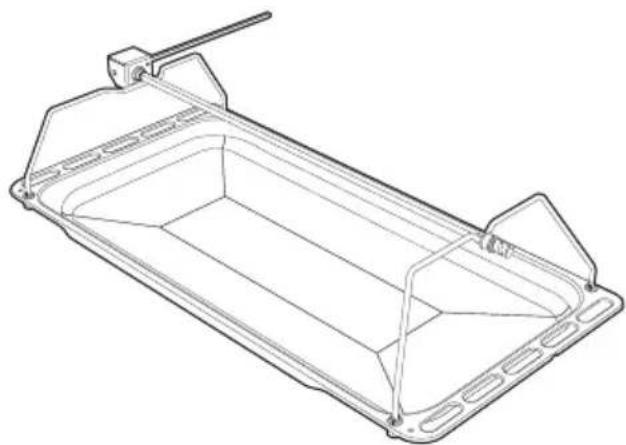

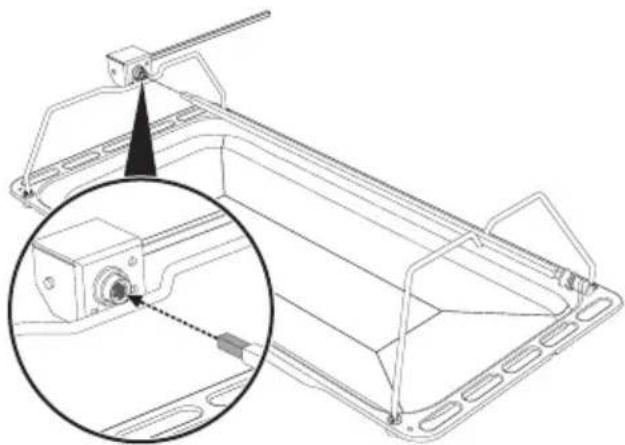

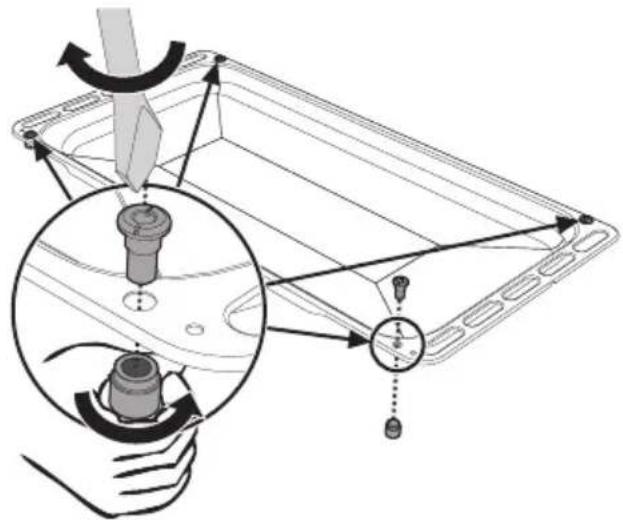

Tournebroche

Utile pour la cuisson du poulet et des alimentés qui demandent une cuisson uniforme sur toute leur surface.

Les accessoires de l'appareil pouvant se trouver au contact des alimentents sont construits avec des matériaux conformes aux prescriptions des lois en vigueur.

Vous pouvez demander les accessoires d'origine fournis ou en option aux centres d'assistance agreés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

3.1 Avertissements

Température elevée à l'intérieur de la cavité de cuisson durant l'utilisation

Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.
• Portez des gants thermiques pour vous protégger les mains pendant la manutention d'aliments à l'intérieur de la cavité de cuisson.
• Ne touchez pas les éléments à l'intérieur de la cavité de cuisson.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Ne laissez pas les enfants s'approcher de l'appareil pendant son fonctionnement.
• En cas d'intervention sur les alimentents ou à la fin de la cuisson, ouvre la porte de 5 cm pendant quelques secondes, laissez soit la vapeur, puis ouvre complètement la porte.

Utilisation propre Risque de dommages aux surfaces

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu'il n'interfère pas avec la circulation d'air chaud à l'intérieur de la cavité de cuisson.
• Ne posez pas de casseroles ni de lechefrites sur le fond de la cavite de cuisson.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.

Température elevée à l'intérieur de la cavité de cuisson durant l'utilisation

Risque d'incendie ou d'explosion

• N'utilisez pas d'aerosols à proximé de l'appareil.
• N'utilisez pas et ne laissez pas de matériel inflammable à proximé de l'objet.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des alimentés.
• N'introduisez pas de boites ou de recipients fermés à l'intérieur de la cavité de cuisson.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez dela cavité de cuisson lechefrites et les grilles non utilisées pendant la cuisson.

La fuite de gaz peut provoquer une explosion.

En cas d'odeur de gaz ou de pannes de l'installation de gaz :

• Fermez immédiatement l'alimentation du gaz ou fermez la vanne de la bouteille de gaz.
• Éteignez immédiatement toutes les flammes libres et les cigarettes.
• N'allumez pas d'interrupteurs de courant ou d'appareils et n'extrayez aucune fiche du secteur. N'utilisez pas de téléphones ni de portables à l'intérieur de l'édifice.
  Ouvrez les fenêtres et aéréz la piece.
• Appelez le service après-vente ou l'organisme fournisseur de gaz.

Fonctionnement anomal

Une quelconque des conditions suivantes doit etre consideree un fonctionnement anomal et necessite une demanded intervention:

• Endommagement des ustensiles de cuisine.
• Allumage incorrect des brûleurs.
  Difficultés des brûleurs à rester allumés.
• Extinction des brûleurs pendant le fonctionnement.
• Robinets du gaz difficiles à tourner.

Si I'appareil ne fonctionne pas correctement,contactez le Service après autorisé de votre zone.

3.2 Première utilisation

1. Éliminez les évventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil ainsi que des accessoires.
2. Enlevez les évventuellesétiquettes (a l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).
4. Chauffez la cavité de cuisson à vide à la température maximale pour éliminer les évventuels résidus de fabrication.

3.3 Utilisation des accessoires

Grilles et lechefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières laterales jusqu'au point d'arrêt.

• Les dispositifs de blocage mécanique de sécurité empêchent l'extraction accidentelle de la grille et doivent être tournés vers le bas et vers l'arrière du four.

Utilisation

Introduisez à fond les grilles et les lechefrites delicatement dans la cavité de cuisson.

Nettoyez les lechefrites avant la première utilisation pour éliminer les évventuels résidus de fabrication.

Tournebroche

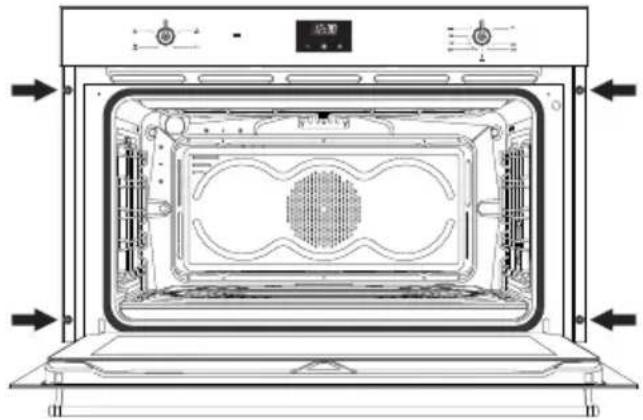

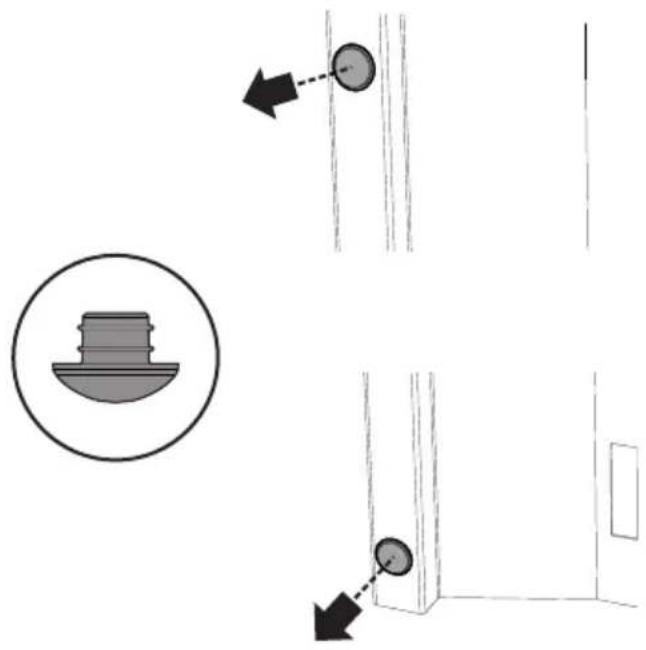

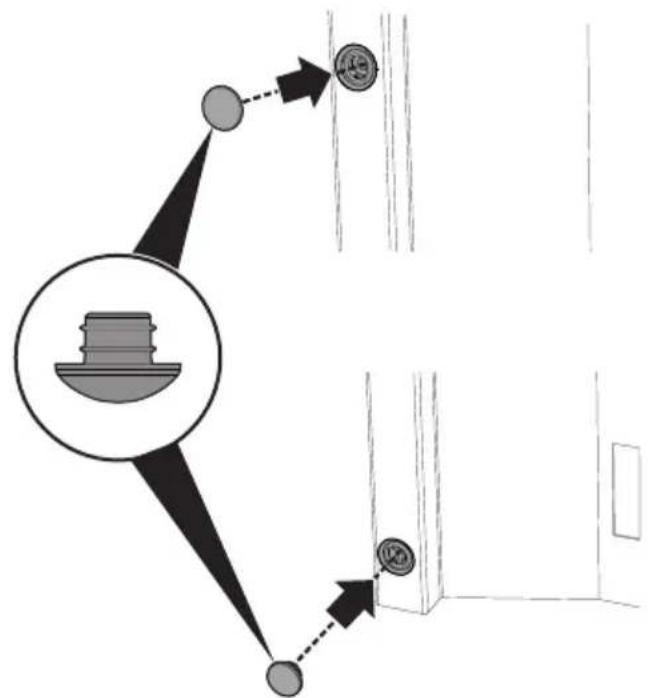

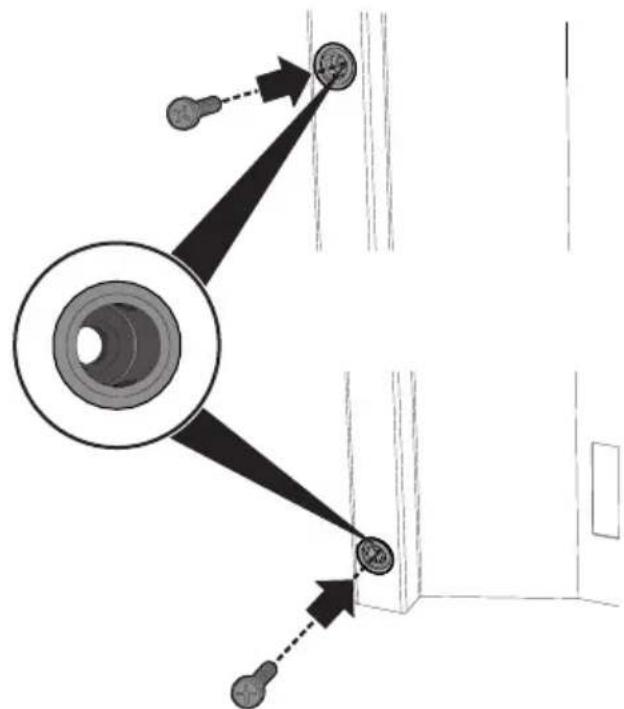

1. Introduisez les 4 douilles fournies dans les 4 trous angulaires de la lechefrite profonde et vissez-les dans les bagues avec un outil (par exemple un tournevis).

1. Positionnez les supports du tournebroche dans les douilles d'après la figure suivante.

F

1. Utilisez les fourchettes à clip fournies pour préparer la broche du tournebroche. Vous pouzebloquer les fourchettes avec les vis de fixation.

1. Avec avoir préparé la broche, positionnez-la sur les supports correspondants. Introduisez à fond la pointe de la broche dans le logement du mecanisme situé sur le support gauche.

Utilisation

1. Insérez la lèchefrite sur la première plaque du chassin (voir "Description générale").
2. Introduisez la pointe de la tige dans le logement du moteur du tournebroche situé à gauche de la paroi postérieure de la cavité de cuisson.

Effectuez ces opérations lorsque le four est eteint et froid.

1. Pour activer le tournebroche, tournez la manette des fonctions en position (et + et réglez la température de cuisson avec la manette de la température.

Il est conseilé de verser un peu d'eau dans la lechefrite pour éviter la formation de fumée.

8.À la fin de la cuisson,sortez du four la lechefrite avec le tournebroche.
9. Pour actionner correctement la tige du tournebroche, vissez la poignée fournie.

3.4 Utilisation du four

Enaucuncasil estpossible d'utiliserle fouragaz et le grillélectrique simultanément.

Utilisation du four à gaz

Allumage électronique à étincelle :

1. Ouvrez complètement la porte du four.
2. Appuyez et tournez la manette de la température en sens inverse horsaire entre les valeurs MIN et MAX.

Automatiquement l'allumeur électronique àétincelle s'activera.

1. ÀpRES l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se rechauffer.

Si au bout de 15 secondes le brûleur ne s'est pas allumé, suspendez les tentatives d'allumage, laissez la portedu four ouverte et n'essayez de le rallumer qu'au bout de 60 secondes.

En cas d'extinction accidentelle, tournez la manette sur eteint et attendez 60 secondes avant d'essayer de le rallumer.

Allumage manuel:

Avant d'effectuer un allumage manuel eventuel, il est nécessaire de vérifier la présence de tension électrique (voir paragraphe "Présence de tension électrique").

1. Ouvrez complètement la porte du four.
2. Appuyez et tournez la manette de la température en sens inverse horsaire entre les valeurs MIN et MAX.

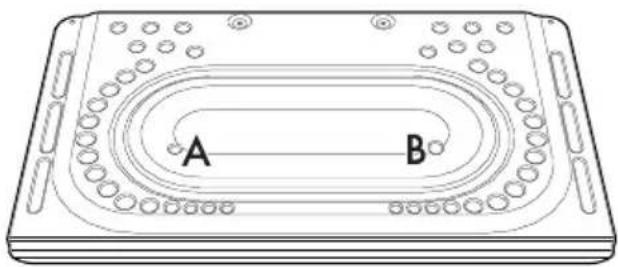

3. Introduisez une allumette allumée dans le tube de flamme A sur la sole du four.

1. Verifiez l'allumage à travers le trou d'inspection B.
2. ÀpRES l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer.

En cas d'extinction accidentelle, tournez la manette sur eteint et attendez 60 secondes avant d'essayer de le rallumer.

Présence de tension électrique

Avant une éventuelle tentative d'allumage du brûleur du four à gaz, il est nécessaire de vérifier la présence de tension électrique.

Après avoir branché l'appareil au réseau électrique, faites tourner la manette des fonctions et la placer en position lampe

pour allumer l'éclairage interne de

I'appareil.

Utilisation du grill électrique (sur certains modèles uniquement)

Température élevée à l'intérieur de la cavité de cuisson durant l'utilisation

Risque d'incendie ou d'explosion

• La durée des cuissons au gril ne doit jamais dépasser 30 minutes.
  La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes.
• Appuyez et tournez dans le sens des aiguilles d'une montre la manette de température sur le symbole

Enaucuncasil estpossible d'utiliserle fouragaz et le grillélectrique simultanément.

Utilisation du gril à gaz (sur certains modèles uniquement)

Température elevée à l'intérieur de la cavité de cuisson durant l'utilisation

Risque d'incendie ou d'explosion

• La durée des cuissons au gril ne doit jamais dépasser 30 minutes.
  La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes.

Allumage électronique àétincelle:

1. Ouvrez complètement la porte du four.
2. Appuyez et tournez dans le sens horsaire la manette de température sur le symbole . Automatifquement

l'allumeur électronique àétincelles s'activera.

1. ÀpRES l'allumage, maintenez la manette enfoncée pendant quelques secondes pour permettre au thermocouple de se réchauffer.

Si au bout de 15 secondes le brûleur ne s'est pas allumé, suspendez les tentatives d'allumage, laissez la portedu four ouverte et n'essayez de le rallumer qu'au bout de 60 secondes.

En cas d'extinction accidentelle, tournez la manette sur eteint et attendez 60 secondes avant d'essayer de le rallumer.

Listedes fonctions

Éclairage

Dans cette position, on peut allumer la luziere à l'intérieur du four durant les opérations normales.

Brûleur à gaz

La chaleur en provenance
uniquement du bas permet de
terminer la cuisson des aliment
s exigeant une température de base
supérieure, sans conséquences
pour le rotissage. Ideale pour la
cuisson de tartes sucrées et salées,
de gâteaux et de pizzas.

Brûleur à gaz + turbine

Combinee au bruleur a gaz, la turbine distribue uniformement la chaleur. Cette fonction est ideale pour les cuissons lentes, a une température constante.

Brûleur à gaz + tournebroche

Le tournebroche fait tourner
l'aliment tandis que le brûleur à gaz est en fonction.

Brûleur à gaz + turbine + tournebroche

Le tournebroche fait tourner l'aliment tandis que la turbine distribue rapidement la chaleur.

Gril

La chaleur émanant de la résistance du grill ou du brûleur grill à gaz permet d'obtenir d'excellents résultats de rotissage surtout avec les viandes de petite/moyenne épaisseur et, combiné au tournebroche (si prévu), il permet un dorage uniforme en fin de cuisson. Ideale pour les saucisses, les cotelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la vande.

Gril ventile

L'air produit par la turbine adoucit la vague de chaleur nette généree par la resistance du gril, permettant également de griller de façon optimale des alimentes très écais. Ideale pour les gros morceaux deviande (ex. jarret de porc).

La durée des cuissons au gril ne doit jamais dépasser 30 minutes.

3.5 Horloge de programmation

Gril + tournebroche

Le tournebroche fonctionne en combinaison avec la résistance du grill ou avec le brûleur grill à gaz (selon les modèles), permettant de dorer parfaitement les alimentés.

Gril ventile + tournebroche

Le tournebroche fonctionne en combinaison avec la résistance du grill, permettant de dorer parfaitement les alimentents, tandis que la turbine répartit rapidement la chaleur..

La durée des cuissons lorsque le tournebroche est associé ne doit jamais dépasser 60 minutes.

Pour des raisons de sécurité, la turbine ne fonctionne pas en association avec le brûleur grill à gaz.

Décongélation

La décongélation rapide est favorisée par l'activation de la turbine spécifique qui assure une répartition uniforme de l'air à l'intérieur du four. (On conseille d'utiliser le 1^er ou le 2^ème niveau).

Touche diminution de la valeur

L Touche horloge

• Touche augmentation de la valeur

Réglage de l'heure

Il est impossible d'allumer le four si I'heure n'est pas selectionnee.

À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l'afficheur de l'appareil.

1. Appuyez sur la touche horloge pendant deux secondes. Le point entre les heures et les minutes clignote.
2. Les touches augmentation de la valeur et diminution de la valeur permettent de regler l'heure. Maintene la touche enforcée pour avancer rapidement.
3. Appuyer simultanément sur les touches d'augmentation de la valeur -de diminution de la valeur -eu attendre quelques secondes. Le point entre les heures et les minutes)cesse de clignoter.

Pour modifier l'heure maintenez simultanement les touches augmentation de la valeur diminution de la valeur enfoncées pendant deux secondes, ensuite procédez au réglage de l'heure.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écouées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge L'afficheur montre les chiffres et le symbole 4 ngotant entre les heures et les minutes.
2. Utilisez les touches augmentation de la valeur - diminution de la valeur pour regler les minutes de cuisson souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur indique l'heure actuelle et le symbole

Un signal acoustique se déclenchera à la fin du temps régle.

1. Appuyez sur la touche diminution de la valeur pour eteindre le signal acoustique.

Il n'est pas possible de selectionner des minuteurs supérieures a 24 heures.

Après la programmation du minuteur, l'afficheur indique de nouveau l'heure courante. Pour afficher momentanément le temps restant, appuyez sur la touche horloge

Modification des données saisies

1. Appuyez sur la touche horloge

1. Utilisez les touches augmentation de la valeur -e-diminution de la valeur

pour régler les minutes de cuisson

souhaitees.

Effacement des valeurs programmesés

1. Appuyez sur la touche horloge

1. Appuyez simultanément sur les touches

augmentation de la valeur

diminution de la valeur

Selection du signal acoustique

Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches

augmentation de la valeur

diminution de la valeur

1. Appuyez sur la touche horloge

1. Appuyez sur la touche diminution de la

valeur

pour

sLECTIONNER un signal

acoustique différent.

3.6 Consels pour la cuisson

Conseils généraux

Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.
- En augmentant la température il n'est pas possible de réduire les temps de cuisson (les alimentents risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaissur, de la qualité des aliments et des goûts du consommateur.
  Utilisez un thermomètre pour viandes durant la cuisson des roits ou appuyez simplement avec une cuiller sur le roti. Il est préts lorsqu'il est ferme; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes.

Conseils de cuisson au Gril et au Gril ventilé

• Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.
• Avec la fonction Gril ventilé, on conseille de préchauffer le four avant demettre les viandes à griller.

• On commande de/disposer les aliments au centre de la grille.

• Les alimentés doivent être assaisonnés avant la cuisson. Ajoutez l'huile et le beurre liquéfié avant la cuisson.
  Utilisez la lechefrite du four au premier niveau en bas pour recuperer les liquides produits par le rotissage.

Conseils pour la cuisson des gâteaux et biscuits

Utilisez de préférence des moules fonçés en métal : ils permettent une meilleure absorption de la chaleur.
- La température et la durée de cuisson dépendant de la qualité et de la constance de la pâte.
- Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un curre dent au sommet du gâteau. Si la pate ne colle pas au cure-dent, le gâteau est cuit.
- Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10^ lors de la cuisson successive, en sélectionnant eventuèlement un temps de cuisson supérieur.
- Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvre la porte deux fois environ durant la cuisson en faisant très attention.

Conseils pour la décongélation

• Positionnez les aliments congelés dans un récipient sans couvercle et hors de l'emballage au premier niveau du four.
• Evitez de superposer les aliments.
• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une l'échefte au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.

Pour économique l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.

Tableau indicatif des cuissons

Mets	Poids(Kg)	Position de laglissière àpartir du bas	Four Statique Four Ventilé
			Température(°C)	Temps(minutes)	Température(°C)	Temps(minutes)
Lasagnes	3 3	230 - 240 50	- 60 230 - 240	45 - 50
Cannelloni	2,5 2	220 - 230 25	- 30 220 - 230	25 - 30
Pâtes au four	2,5 2	220 - 230 25	- 30 220 - 230	25 - 30
Poulet rôti	1,2 2	200 - 210 80	- 90 200 - 210	70 - 80
Poitrine de dinde	3 2	200 - 210 90	- 100 200 - 210	90 - 100
Carre de porc	1,2 2	210 - 220 70	- 75 200 - 210	70 - 75
Lapin rôti	1,5 2	200 - 210 75	- 80 200 - 210	75 - 80
Agneau	1,5 2	200 - 210 90	- 95 200 - 210	90 - 95
				Côté 1	Côté 2	Côté 1 Côté 2
Côtelettes de porc	1 3	Gril 15 8 Gril	ventilé 15 8
Hamburgers	1 3	Gril 11 7 Gril	ventilé 11 7
Saucisses	1,5 3	Gril 15 5 Gril	ventilé 15 5
Ribs	1,5 3	Gril 15 5 Gril	ventilé 15 5
Brochettes deviande	1,5 3	Gril 11 10 Gril	ventilé 11 5
Maquereau	8 2	180 - 190 25	- 30 180 - 190	25 - 30
Truite saumonée	1,3 2	180 - 190 35	- 40 180 - 190	35 - 40
Turbot	1 2	180 - 190 25	- 30 180 - 190	25 - 30
Brochettes depoisson	1 3	Gril 7	Gril ventilé 7	5
Pizza	1	3	240	12 - 15	240	12 - 15
Biscuits	1	3	190	18	180	18
Gâteau paradis	1	2	190	50 - 55	180	55 - 60
Tarte confiture	1	3	190	35 - 40	180	35 - 40
Savarin	1,2	3	190	45 - 50	180	50 - 55

Les temps indiqués dans le tableau ne comprend pas les temps de préchauffage et sont indicatifs.

4 Nettoyage et entretien

4.1 Avertissements

Utilisation propre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex.produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matérielux réches, abrasifs, ni de racloirs métalliques tranchants.

4.2 Nettoyage de l'appareil

Il est conseilé d'utiliser les produits de nettoyage distribués par le fabricant.

Conseils pour le nettoyage de la cavité de cuisson

Pour une bonne conservation de la cavité de cuisson, il faut le nettoyer régulièrement après l'avoir laisse refroidir.

Évitez de laisser secher des résidus d'aliments à l'intérieur de la cavité de cuisson pour ne pas endommager l'émail.

Sortez toutes les parties amovibles avant tout nettoyage.

Pour facilitier les opérations de nettoyage, il est conseilé de démonter :

• la porte ;
• les glissières de support pour grilles et lechefrites;
• le joint (à l'exception des modèles à pyrolyse).

Si vous utilisez des produits de nettoyage spécifiques, nous vous conseillons de faire fonctionner l'appareil à la température maximale pendant environ 15/20 minutes, afin d'éliminer les évventuels résidus.

Démontage de la porte

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte,procédez comme suit:

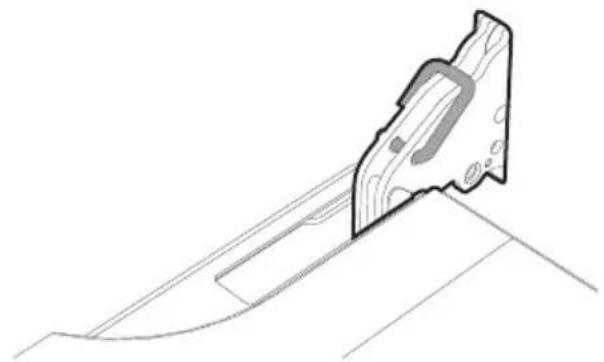

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

Nettoyage et entretien

1. Saisissez la porte des deux cots avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30^ et extrayez-la.

1. Pour remonter la porte, insérez les charnières dans les fentes prévues situées sur l'appareil en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis, après l'avoir positionné, sortez les pivots des trous des charnières.

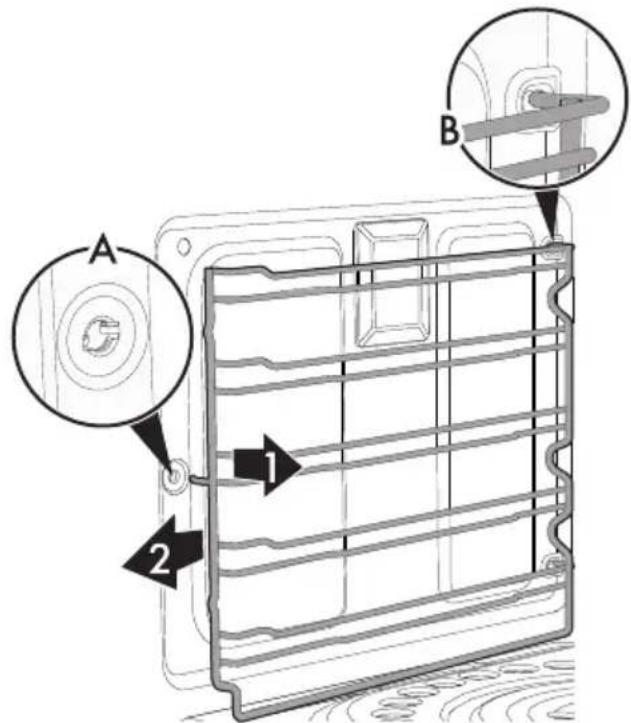

Démontage des glissières de support pour grilles et lechefrites

Le démontage des glissières de support pour grilles et lechefrites facilité ultérieurement le nettoyage des parties laterales.

Pour démonter les glissières de support pour grilles et lechefrites :

• Tirez la glissière vers l'intérieur de la cavité de cuisson pour la dégager de l'encastrement A, puis extrayez-la des logements situés à l'arrière B.

Au terme du nettoyage, repetez les opérations qu'on vient de déscrire pour repositionner les glissières de support pour grilles et lechefrites.

4.3 Nettoyage des vitres de la porte

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

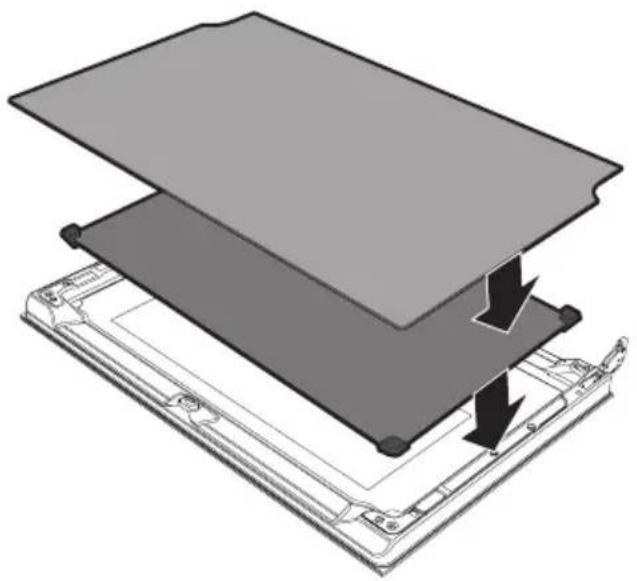

Démontage des vitres internes

Pour faciliter le nettoyage, les vitres internes qui compose la porte peuvent etre démontees.

1. Ouvrez la porte.
2. Introduisez les crochets de blocage dans les trouss des charnières de façon à empêcher la fermeture accidentelle de la porte.
3. Demontez la vitre interne en la tirant delicatement par l'arriere vers le haut, en suivant le mouvement indiqué par les flèches (1).
4. Ensuite, tirez la vitre par l'avant vers le haut (2). De cette maniere, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.

1. Certains modèles sont équipés d'une vitre intermédiaire. Demontez la vitre intermédiaire en la boulevant vers le haut.

F

1. Nettoyez la vitre externe et les vitres démontees précédemment. Utilizez du papier absorbant de cuisine. En cas de saleté tenace, lavez avec une éponge humide et du détergent neutre.

1. Remettez les vitres en place en suivant les opérations de démontage en sens inverse.
2. Repositionnez la vitre interne. Veillez à centerer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

4.4 Entretien extraordinaire

Démontage et montage du joint

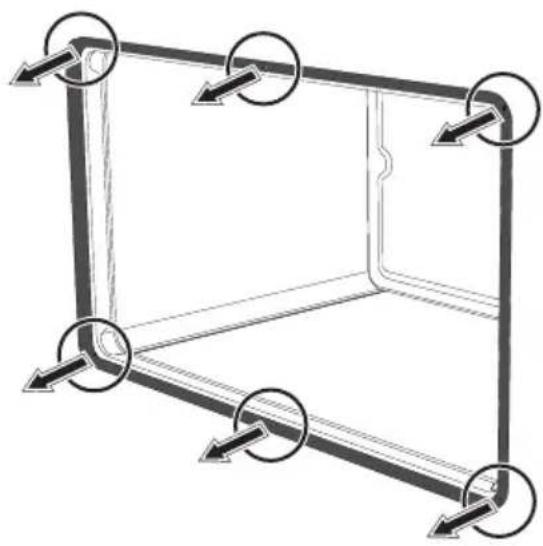

Pour démonter le joint:

• Décroche les crochets positionnés aux 4 coins et au centre et tirez le joint vers l'extérieur.

Pour monter le joint :

• Accrochez les crochets positionnés aux 4 coins et au centre du joint.

Conseils pour l'entretien du joint

Le joint doit être souse et elastique.

Pourmaintenirlejointenparfaitétat de propriete,utilisezuneéponge non abrasiveetlavez-lea'el'eau tiède.

Nettoyage et entretien

Remplacement de l'ampoule d'éclairage interne

Pièces sous tension électrique Danger d'électrocution

• Mettez l'appareil hors tension.

• Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.

• Enlevez les glissières de support pour grilles et lechefrites.

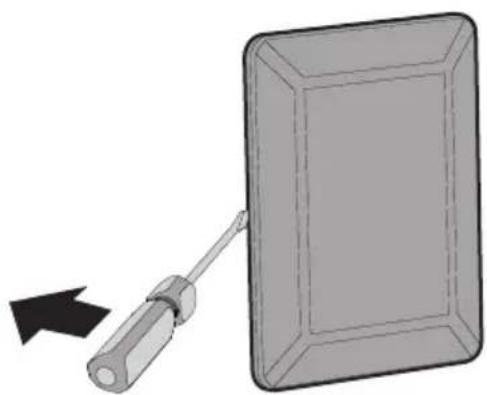

• Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

Veilles à ne pas rayer l'émail de la paroi de la cavité de cuisson.

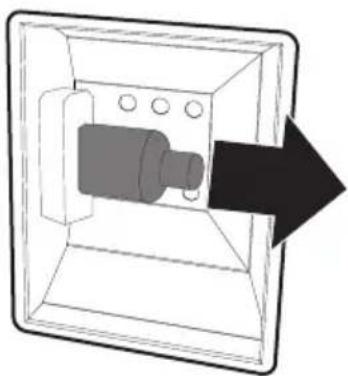

1. Dévissez et enlevez l'ampoule.

F

Ne touche pas directement I'ampoule halogene avec les doigts, mettez un gant de protection.

1. Remplacez l'ampoule par une ampoule identique (40W).
2. Remontez le couvercle. Le façonne interne de la vitre (A) doit rester tourné vers la porte.

1. Enforcez le couvercle à fond de manière à ce qu'il adhére parfaitement à la douille.

5 Installation

5.1 Raccordement du gaz

Fuite de gaz Danger d'explosion

• Àprouss toutie intervention sur l'appareil, vérifie que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm.
• Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur.
• Une fois l'installation terminée, vérifie la présence d'eventuelles fuites avec une solution savonneuse, mais jamais avec une flamme.
• La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 metres d'extension maximale pour les tuyaux flexibles en acier et 1,5 metres pour les tuyaux en caoutchouc.
  Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés.

Informations generales

Le raccordement au réseau du gaz peut être réalisé avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme en vigueur. Pour l'alimentation avec d'autres types de gaz, voir le chapitre « Adaptation aux différents types de gaz ». Le raccord d'entrée du gaz est fileté 12 pouce gaz externe (ISO 228-1).

Raccordement avec un tuyau en caoutchouc

Vérifiez que toutes les conditions suivantes sont respectées :

• le tuyau doit être fixé à son embout avec des colliers de serrage;
• le tuyau n'est pas au contact des murs chauds, tout le long de son parcours (max. 50^ );
• le tuyau ne doit être soumis àaucun effort de traction ou tension ni présenter de coudes étroits ni d'étranglements;
• le tuyau ne doit pas entraer en contact avec des corps tranchants ou des angles vifs;
• si le tuyau n'est pas parfaitement étanche et s'il est la cause d'une fuite de gaz dans l'environnement, n'essayez pas de le réparer : remplacez-le par un tuyau neuf;
• vérifie que les termes d'expiration du tuyau, imprimés directement sur celui-ci, ne soient pas dépassés.

Effectuez le raccordement au réseau de distribution du gaz à l'aide d'un tuyau en caoutchouc conforme aux caractéristiques visées par la norme en vigueur (verifiez que le sigle de la norme est bien imprimé sur le tuyau).

Vissez soigneusement l'embout 3 au raccord du gaz 1 (filet 12 pouce ISO 228-1) de l'appareil en interposant le joint 2. En fonction du diamètre du tuyau de gaz utilisé, il est possible de visser également l'embout 4 sur l'embout 3.

Après avoir serré le(s) embout(s), calez le tuyau de gaz 6 sur l'embout et fixez-le avec le collier 5 conforme à la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 de l'appareil en interposant toujours le joint 2 fourni.

FPR

Le raccordement avec un tuyau en caoutchouc conforme à la norme en vigueur peut être réalisé seulement s'il est possible d'inspector le tuyau sur toute sa longueur.

Le diamètre interne du tuyau doit et de 13 mm pour le Gaz Methane et le Gaz de Ville.

Raccordement avec un tuyau flexible en acier

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Raccordement avec un tuyau flexible en acier avec un raccord à baïonnanette

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier avec un raccord à baionnette conforme à B.S.669.Appliquez du matériel ou isolant sur le filet du tuyau de gaz 4 avant d'y visser l'adaptateur 3. Vissez le bloc sur le raccord mobile 1 de I'appareil en interposant toujours le joint 2 fourni.

Raccordement avec un tuyau flexible en acier à raccord conique

Effectuez le raccordement au réseau de distribution du gaz en utilisant un tuyau flexible en acier à paroi continue conforme aux caractéristiques visées par la norme en vigueur.

Vissez soigneusement le raccord 3 au raccord du gaz 1 (filet 12 pouce ISO 228-1) de l'appareil en interposant toujours le joint 2 fourni. Appliquez du matériel ou isolant sur le filet du raccord 3, puis vissez le tuyau flexible en acier 4 au raccord 3.

Raccordement au gaz liquide

Utilisez un régulateur de pression et réalisez le raccordement à la bouteille conformément aux prescriptions établies par les normes en vigueur.

La pression d'alimentation doit respecter les valeurs indiquées dans le tableau "Type de gaz et Pays d'appartenance".

Aération des locaux

L'appareil doit être installé dans des pieces aérées en permanence, conformément aux normes en vigueur. La piece où l'appareil est installé doit assurer la présence d'une quantité d'air suffisante pour la combustion régulière du gaz et le renouvellement de l'air dans la piece. Les prises d'air, protégées par des grilles, doivent être dimensionnées de façon appropriée (aux normes en vigueur) et placees de façon à ne pas être obstruées, même partiellement. La piece doit être constamment aérée pour éliminer la chaleur et l'humidité produit par les cuissons : en particulier, après un usage prolongé, il est recommendé d'ouvrir une fenêtre ou d'augmenter la vitesse des évventuels ventilateurs.

Évacuation des produits de la combustion

L'évacuation des produits de la combustion peut être assurée par une hotte reliée à une cheminée à tirage naturel au fonctionnement sur ou bien par une aspiration forcee. Un système d'aspiration efficient doit être minutieusement concu par un spécialiste habilé, en respectant les positions et les distances indiquées par les normes.

À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.

1 Évacuation par l'intermédiaire d'une hotte
2 Évacuation en l'absence d'une hotte

A Evacuation dans une cheminée individuelle à tirage naturel
B Évacuation dans une cheminée individuelle avec un electroventilateur
C Évacuation directement dans l'atmosphère avec un electroventilateur mural ou par la vitre de la fenêtre
D Évacuation directement dans l'atmosphère externe à travers le mur

Air

Produits de combustion

Ventilateur électrique

Adaptation aux différents types de gaz

En cas d'utilisation d'un autre type de gaz, remplacez les injecteurs des brûleurs, et ensuite réglez la flamme minimum des robinets de gaz.

Remplacement de l'injecteur du bruleur four a gaz

1. Ouvrez la porte et éliminez les accessoires de la cavité de cuisson.
2. Enlevez les glissières de support pour grilles et lechefrites.

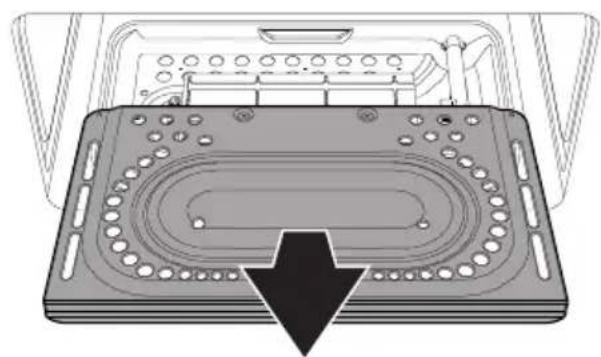

3. Demontez la plaque.

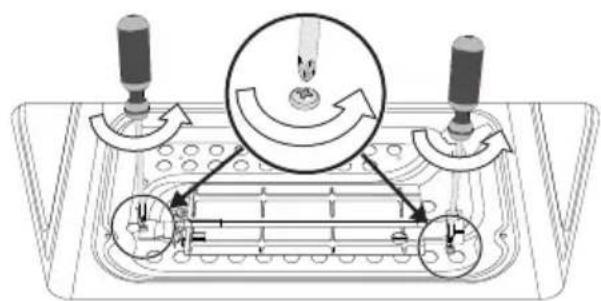

1. Dévissez les vis de fixation du brûleur du four à gaz de la base.

Installation

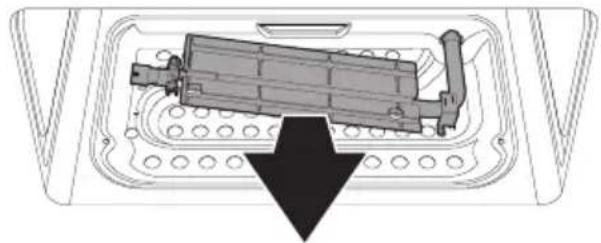

1. Soulevez le brûleur sur le côte et tirez-le vers vous pour le sortir de son logement.

Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération.

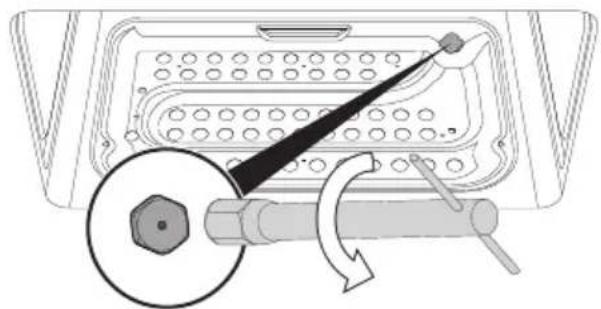

1. Remplacez l'injecteur à l'aide d'une clé à tube de 7 mm.

1. Installez l'injecteur le moyen adapté au type de gaz employé.

Le couple de serrage de l'injecteur doit etre de 4Nm.

1. Avec avoir remplaced l'injecteur, remettez le bruleur dans son logement.

Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération.

1. Vissez les vis de fixation du brûleur.

2. Replacez correctement la plaque dans son logement.

Remplacement injecteur brûleur gril à gaz (sur certains modèles uniquement)

1. Ouvrez la porte et éliminez les accessoires de la cavité de cuisson.

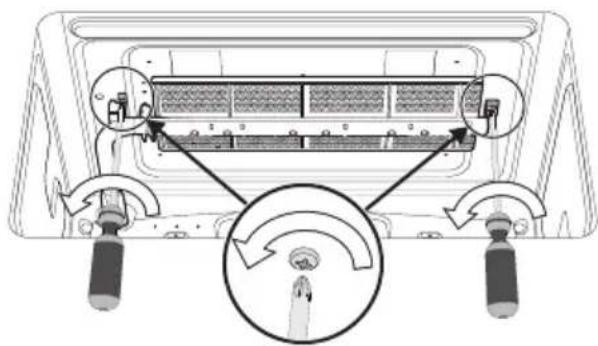

2. Dévissez les vis de fixation du brûleur du gril à gaz de la partie supérieure de la cavité de cuisson.

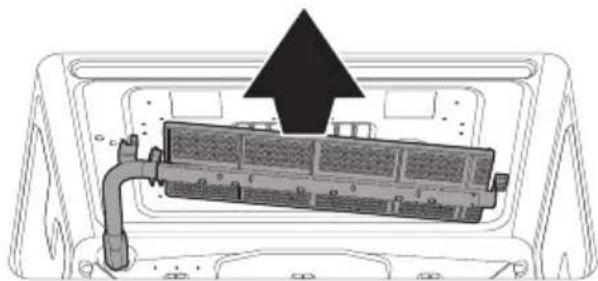

1. Extrayez le brûleur vers l'extérieur jusqu'à ce que l'injecteur soit accessible.

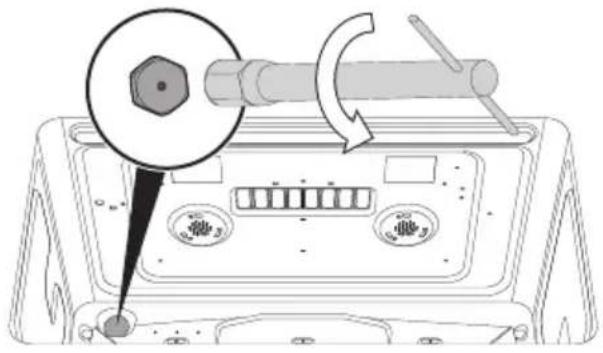

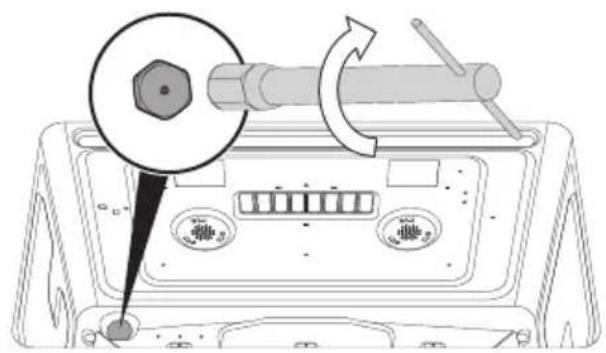

1. Remplacez l'injecteur à l'aide d'une clé à tube de 7 mm.

1. Installez l'injecteur le moyen adapté au type de gaz employé.

Le couple de serrage de l'injecteur doit etre de 4Nm.

1. ÀpRES avoir remplace l'injecteur, remettez le brûleur dans son logement.

Assurez-vous de ne pas endommager le thermocouple ou la bougie pendant cette opération.

1. Vissez les vis de fixation du brûleur.

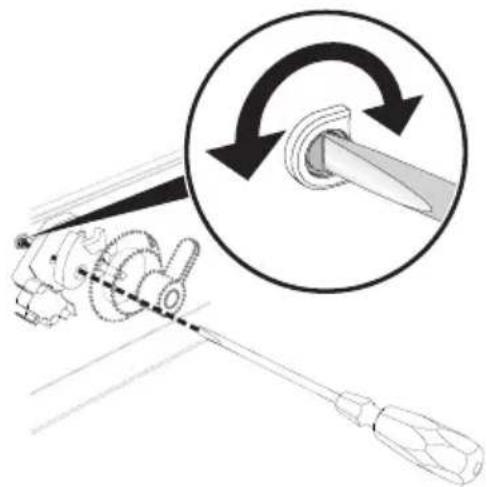

Réglage du minimum du brûleur du four

Le thermostat du four est muni d'une vis de réglage du minimum. Pour changer de type de gaz d'alimentation, réglez le minimum comme suit :

1. Allumez le bruleur du four et maintenezle au maximum pendant 10/15 minutes avec la portefermée et sans plaque. Lorsque ce temps s'est ecoule, tournez la manette sur la températe minimale.
2. Extrayez la manette et introduisez un tournexe plat pour le réglage.
3. Si vous utilisez du gaz liquide, vissez a fond la vis de réglage dans le sens des aiguilles d'une montre.

1. En cas d'utilisation de métane, visser à fond la vis de réglage dans le sens des aiguilles d'une montre, la dévisser ensuite d'un demi-tour (1/2) dans le sens inverse.

Type de gaz et Pays d'appartenance

Type de gaz

IT

GB-IE

FR-BE

DE

AT

NL

ES

PT

SE

RU

DK

PL

HU

1 Gaz Méthane G20

G20 20 mbars

●

●

●

●

●

●

●

●

G20/25 20/25 mbars

●

2 Gaz Méthane G20

G20 25 mbars

●

3 Gaz Méthane G25

G25 25 mbars

●

G25.3 25 mbars

●

4 Gaz Méthane G25.1

G25.1 25 mbars

●

5 Gaz Méthane G25

G25 20 mbars

●

6 Gaz Méthane G27

G27 20 mbars

●

7 Gaz Méthane G2.350

G2.350 13 mbars

●

8 Gaz Liquide G30/31

G30/31 28/37 mbars

●

●

●

●

G30/31 30/37 mbars

●

●

G30/31 30/30 mbars

●

●

●

9 Gaz Liquide G30/31

G30/31 37 mbars

●

10 Gaz Liquide G30/31

G30/31 50 mbars

●

●

11 Gaz de Ville G110

G110 8 mbars

●

●

●

12 Gaz de Ville G120

G120 8 mbars

●

Vous pouvez identifier les types de gaz disponibles suivant le pays d'installation. Rêférez-vous au nombre de l'en-tête pour identifier les valeurs correctes dans les "Tableaux des caractéristiques des brûleurs et injecteurs".

Tableaux des caractéristiques des brûleurs et injecteurs

Gaz méthane G20 - 20 mbar Gaz méthane G20/25 - 20/25 mbar	Four Gril
Portée thermique nominale (kW)	3.6 3.0
Diamètre injecteur (1/100 mm)	135 130
Pré-chambre (imprimée sur l'injecteur)	(H1) (H3)
Portée réduite (W)	900 -
Gaz Liquide G30/31 - 28/37 mbar Gaz Liquide G30/31 - 30/37 mbar Gaz Liquide G30/31 - 30/30 mbar	Four Gril
Portée thermique nominale (kW)	3.6 3.0
Diamètre injecteur (1/100 mm)	90 83
Pré-chambre (imprimée sur l'injecteur)	(H1) (S)
Portée réduite (W)	900 -
Portée nominale G30 (g/h)	262 218
Portée nominale G31 (g/h)	257 214
Gaz liquide G30/31 - 50 mbar Four Gril
Portée thermique nominale (kW)	3.6 3.0
Diamètre injecteur (1/100 mm)	79 73
Pré-chambre (imprimée sur l'injecteur)	(Z) (M)
Portée réduite (W)	1150 -
Portée nominale G30 (g/h)	262 218
Portée nominale G31 (g/h)	257 214

Les injecteurs non fournis sont disponibles dans les centres d'assistance agrées.

5.2 Branchement electrique

Tensionélectrique Danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Coupez l'alimentation électrique générale.

Informations generales

Vérifiez que les caractéristiques du réseau électrique sont adaptées aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numero de série et le marquage est place dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

L'appareil fonctionne à 220-240 V\~

Utilisez un cable tripolaire (cable

3× 1,5mm^2 , suivant la section du conducteur interne).

Effectuez la mise à la terre avec un cable plus long que les autres cables d'au moins 20~mm

Branchement fixe

Préparez sur la ligne d'alimentation un dispositif d'interruption omnipolaire conformément aux règles d'installation.

Le dispositif de coupure doit etre situé dans une position facilement accessible et a proximé de l'appareil.

Branchement au moyen d'une prise et d'une fiche

Vérifiez que la fiche et la prise sont du même type.

Evitez d'utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures.

Remplacement du cable

Tensionélectrique Danger d'électrocution

• Coupe l'alimentation électrique générale.

• Desserrez les vis à l'arrière et demontez le carter pour acceder au bornier.

1. Remplacez le cable.
2. Assurez-vous que les câbles (four ou plan de cuisson éventuel) seront le parcours optimal de manière à éviter tout contact avec l'ordinateil.

5.3 Positionnement

Appareil lourd Danger de blessures par écrasement

• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte Risque de dommages a I'appareil

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'appareil
Risque d'incendie

• Vérifiez que le matériel du meuble résiste à la chaleur.
• Vérifiez que le meuble a les ouvertures nécessaires.
• N'installez pas l'appareil dans une niche fermée par une porte ou dans une armoire.

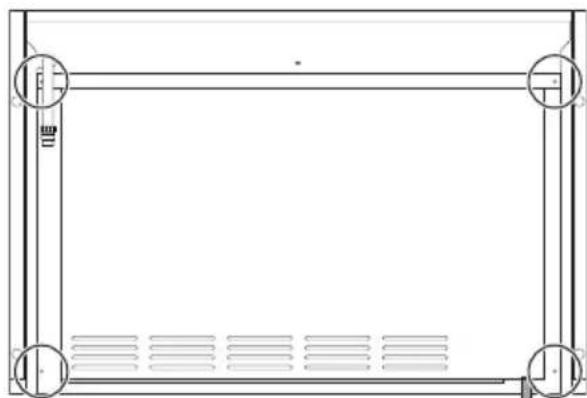

Position du cable d'alimentation et du raccord du gaz

(vue arrriere)

ER

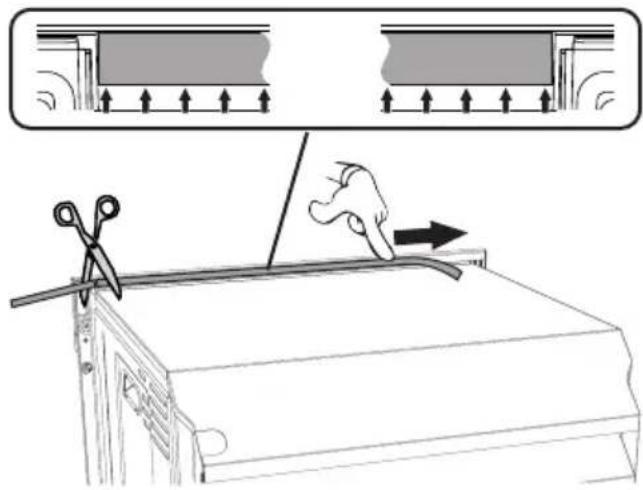

Joint du panneau

Collez le joint fourni sur la partie arriere du panneau pour éviter des infiltrations eventuelles d'eau ou d'autres liquides.

Douilles de fixation

1. Positionnez l'appareil dans l'emplacement.
2. Ouvrez complètement la porte.

Position des bouchons (vue frontale)

3 Enlevez les bouchons des douilles qui sont insérés sur l'avant du four.

4 Fixez l'appareil au meuble en utilisant les vis.

5 Couvrez les douilles avec les bouchons démontés précédemment.

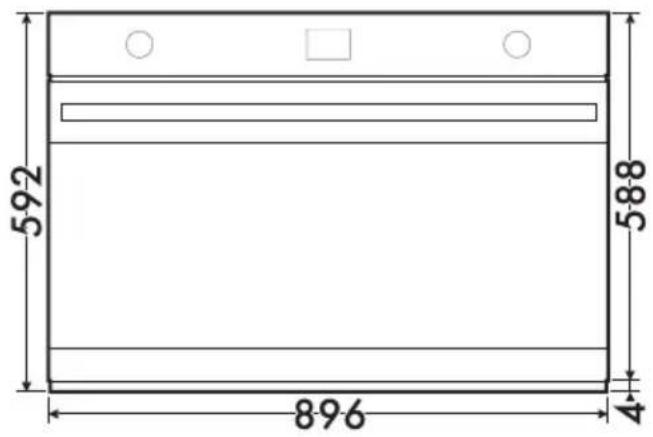

Dimensions hors tout de I'appareil (mm)

(vue frontale)

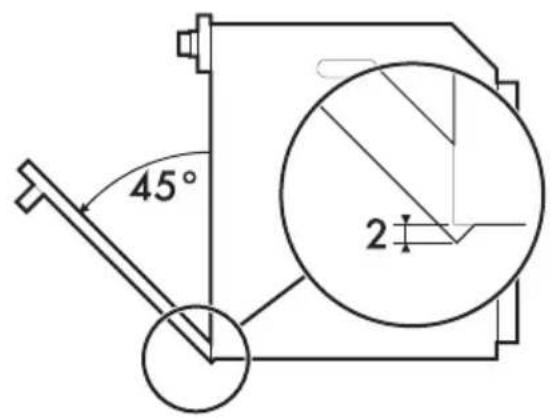

(vuede cote)

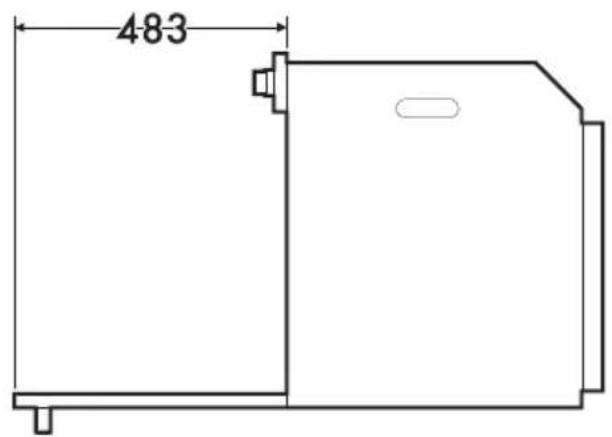

(vuede dessus)

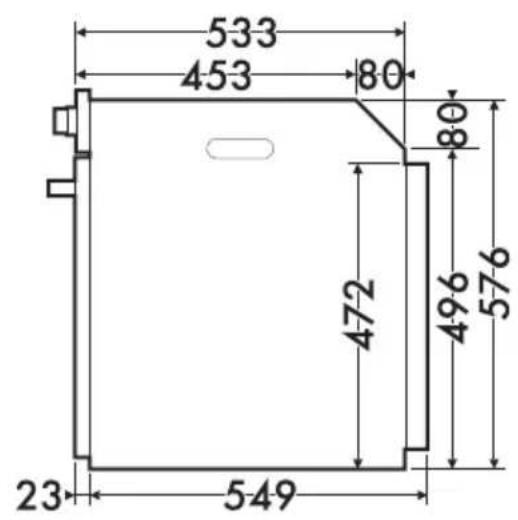

(vuede cote)

(vuede cote)

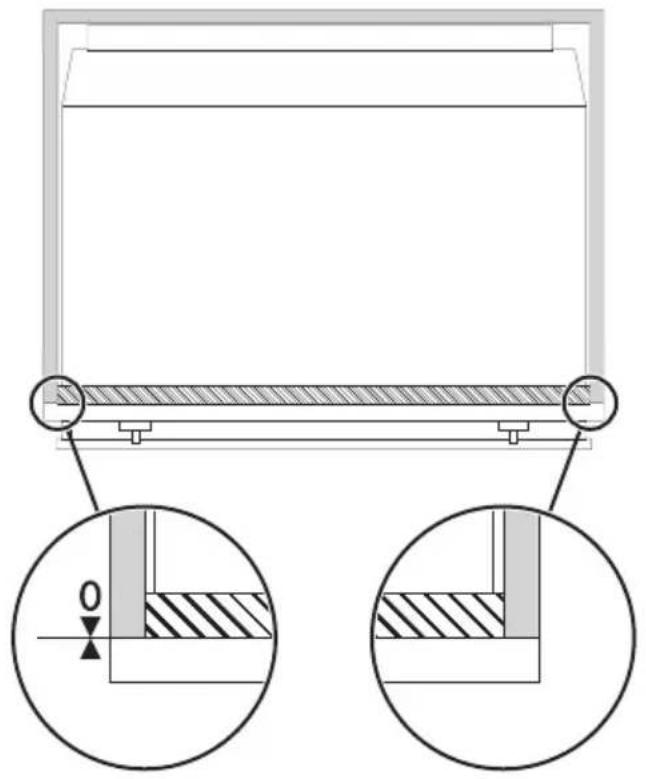

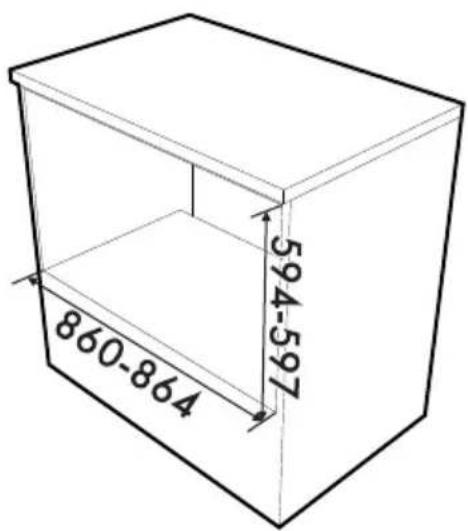

Encastrement sous les plans de travail (mm)

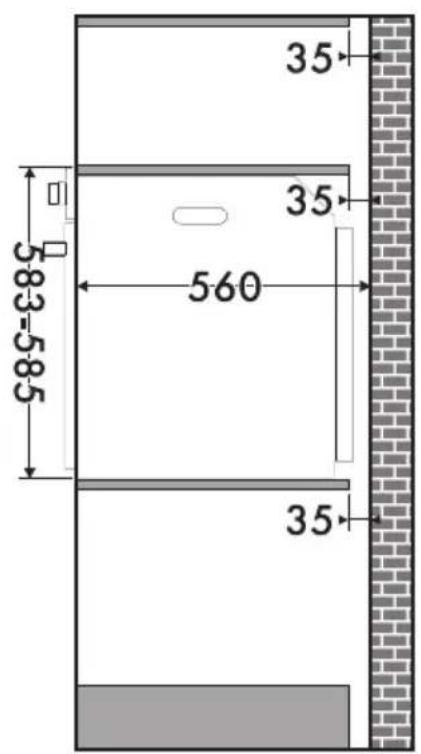

Encastrement en colonne (mm)

Assurez-vous que la partie arrête/inferieure du meuble dispose d'une ouverture d'environ 60~mm

Assurez-vous que la partie supérieure/arrête du meuble dispose d'une ouverture d'environ 35-40 mm de profondeur.
