MODE D'EMPLOI 16 ROLLEI

Appareils reflex à miroir à deux objectifs

Gegenstand/Subject/Objet	Gruppe/Group/Groupe
Allgemeine HinweiseGeneral InstructionsInstructions générales	00

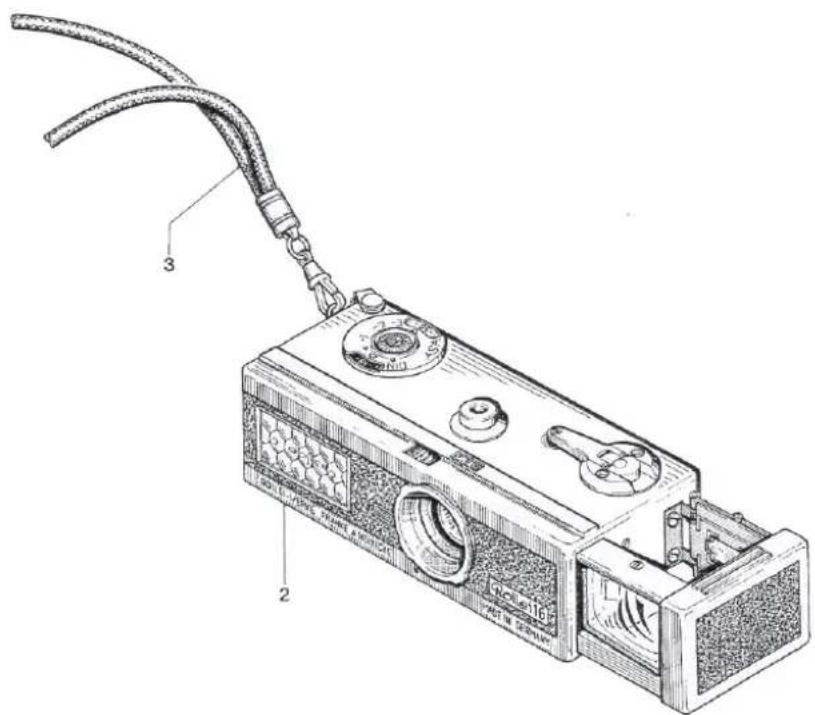

Kamera, komplettCamera, completeAppareil complet	01
Kamera- oder Gehäuse-MontageCamera, or housing assemblyMontage de l'appareil ou du boîtier	02
Kamera- oder Gehäuse-teilmontiert; SpiegelkastenCamera, or housing subassembled; mirror carrierAppareil ou boîtier préassemblé; boîtier à miroir	03
Getriebeplatte; Montageplatte; ZeitenstellplatteMechanism plate; speed setting platePlatine de mécanisme; platine de montage; platine de sélection de vitesse	04
Objektivträger; VerschlußplatineLens carrier; shutter plate barPorte-objectif; platine d'obturateur	05
Abschlußkasten; Kappe; ObjektiveinsatzFront cover; cap; objective mountBoîtier avant; coiffe; support d'objectif	06
SeitenwandSide panelParoi latérale	07
Lichtschacht; Prisma; SuchereinsatzFocusing hood; prism; viewfinder insertCapuchon de visée; prisme; insert de visée	08
Kassette; RückwandMagazine; back coverMagasin; dos	09
Kassetten - GetriebeMagazine mechanismMécanisme de magasin	10
Kassetten - EinsatzMagazine insertInsert de magasin	11
Objektive; ObjektivfassungenLenses; lens mountingsObjectifs; montures d'objectifs	12

Le but du présent catalogue est de vous faciliter la réparation des appareils Rollei et la commande des pièces de rechange. Le contenu des catalogues (instructions de réparation) est classé suivant les types d'appareils.

Le sommaire indique dans quel groupe de registre se trouve le sous-ensemble que vous devez réparer ou commander en pièce de rechange.

Pour faciliter le maniement du catalogue, le chapitre Instructions générales comprend à part des Explications relatives au catalogue, le système d'identification des numéros de repère, les symboles utilisés ainsi que la carte de commande de catalogue.

Le numérotage des pièces adopté par Rollei est expliqué dans le système d'identification.

Le chapitre symboles résume tous les symboles utilisés dans le catalogue pour la désignation des graisses, colles et vernis et donne des explications concernant la liste des pièces de rechange.

Dans le catalogue, chaque groupe de construction qui commence par une nouvelle feuille (recto-instructions de réparation; verso: liste de pièces de rechange) peut, selon l'importance du sujet, s'étendre sur plusieurs feuilles.

Les pages Instructions de réparation comportent l'en-tête la vue éclatée et des indications pour la réparation.

Dans l'en-tête figure la date de publication, le numéro de feuille, la désignation et le numéro-repère du groupe de construction représenté.

Exemple pour la feuille n° 3.04.010 5 Numéro du catalogue N° d'ordre de la feuille Groupe de registre 1er appareil

Les vues éclatées représentent l'organe désassemblé comportant, suivant le groupe de construction, des numéros de position commençant par 1.

Les numéros de position figurant dans les instructions de réparation correspondent à ceux des vues éclatées.

A l'aide des vues éclatées, il est possible de désassembler l'appareil ou le groupe de construction jusqu'à un certain point.

Les numéros de position renvoient également aux instructions de réparation dont il faut tenir compte au désassemblage.

Les outils, gabarits et appareils de mesure nécessaires au désassemblage et à l'assemblage figurent dans les observations de la liste de pièces de rechange.

La liste des pièces de rechange se rapporte toujours à la figure du recto de l'instruction de réparation. Elle comporte les colonnes ci-après:

N° de position: Le numéro de position correspond à la vue éclatée figurant au recto.

K; R; X; ● Repères, voir symboles Numéro-repère pour explications, voir système d'identification

Désignation dénomination de la pièce de rechange Nombre par nombre de pièce par appareil ou groupe variante de construction.

Observations renseignements sur outils, gabarits et appareils de mesure et sur les utilisations.

1. Rollei-Sachnummern.


1. Rollei numéros de pièces.

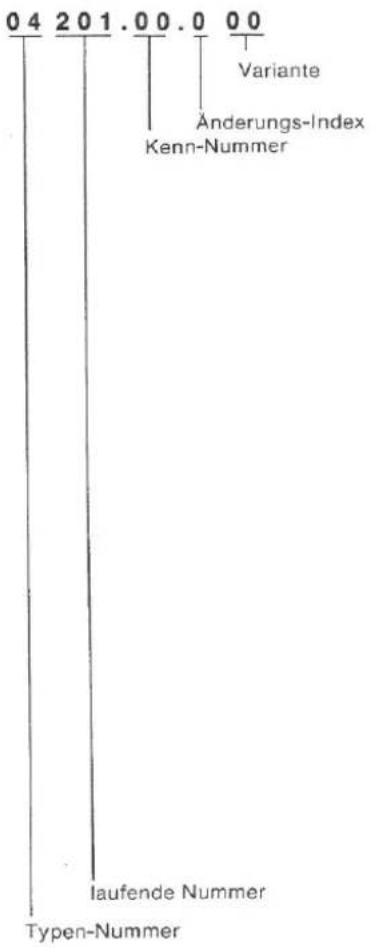

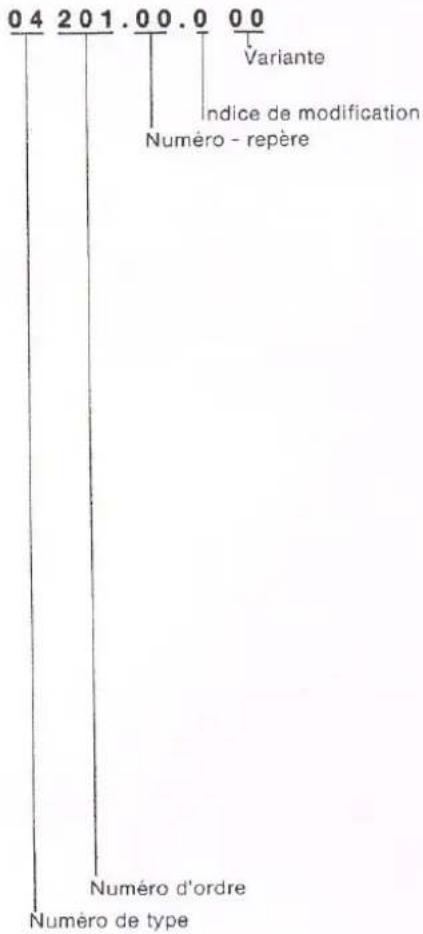

0 4 2 0 1 . 0 0 . 0 0 0 Variante Indice de modification Numéro - repère Numéro d'ordre Numéro de type

00	sans variante
01-98	variantes
0- 9
00	pièce détachée, pièce standard brute
01-39	sous-groupes
41-59	groupes de construction, assemblage
61-62	Etat d'usinage pour service
67	Etat d'usinage pour service
68	Matériel électr. de montage
69	Composants électr.
70-75	Sous-groupes et groupes de construction auxiliaires
77-94	Etat de surface des pièces détachées
77	surfaces spécials
78
79
80	doré
81	cuivré
82	nickelé
83	cadmié
84	chromé
85	alu anodisé, cuivre bleuté, acier bruni
86	phosphaté
87	laqué noir
88	laquè brun
89	décapé noir
90	nickelé
91	nitruré et finition au molykote en tonneau
92	finition au molykote en tonneau
93	zingure, chromaté
94	zingure, chromaté, noir
95-99	Appareil prêt à la vente

00	Rivets, goupilles
01	Vis et écrous, filetage métrique
02	Vis, filetage brut
03-09	Types d'appareils
10	Rondelles
11-19	Types d'appareils
20	Rivets, goupilles
21-29	Types d'appareils
30	Vis, filetage métrique
31-74	Types d'appareils
75-79	Numéros spéciaux pour service
90-99	Accessoires

2. Numéros spéciaux pour service.

75 29 0.01.0 00 Variante Indice de modification Numéro repère Numéro d'ordre Numéro de type Numéro spécial pour service

75 76 77 78 79

Pièces de rechange

Matériel auxiliaire 79000 Laque - frein de vis 79100 Laque - peinture 79200 Laque - dilution 79300 Huiles 79400 Graisses 79500 Mastic d'étanchéité

125	Numéro de position à gauche: pièce représentée sur la figure
125	Numéro de position à droite: pièce non représentée sur la figure
125A-K	Numéro de position modifié
125L-Z	Pièce de rechange ajoutée ultérieurement
•	Pas de pièce de rechange
• A-Z	Pas de pièce de rechange, mais est mentionnée dans les instructions de réparation
K	Pièce de rechange, non livrable
R	Pièce de rechange de computer, non livrable
X	Remplace les préfixes (indice 3 pour 2, 1 et 0)
A	Remplace le (un) préfixe (indice 3 pour 2)
B	Remplace deux préfixes (indice 3 pour 2 et 1)
C	Remplace trois préfixes (indice 4 pour 3 - 1)
D	Remplace quatre préfixes (indice 5 pour 4 - 1)
E	Remplace cinq préfixes (indice 6 pour 5 - 1)
F	Remplace six préfixes (indice 7 pour 6 - 1)
G	Remplace sept préfixes (indice 8 pour 7 - 1)
H	Remplace huit préfixes (indice 9 pour 8 - 1)
00	Variante; le nombre de pièces mentionné est utilisé dans toutes les variantes
01-05	Variantes; le nombre de pièces mentionné est utilisé uniquement dans la variante précisée
—	Utilisation selon besoins
→ 1968	Utilisation jusqu'à 1968: n° d'appareil peut être précisé
1968 →	Utilisation à partir 1968: n° d'appareil peut être précisé
(NB)	Suivant besoin; le nombre de pièces à utiliser n'est pas précisé
(WW)	Au choix: le nombre de pièces à utiliser est précisé (selon facilités de service et l'exécution)
BER. TA.	Sac tout-prêt, partie sac
∅	Diamètre en mm
@ M→	Matériel livré au mètre
1@ M→	Matériel livré au mètre avec indication de la longueur = 1 mètre

▼ Laque frein de vis et adhésifs

1 = 79001.00.0 Laque frein de vis gris
2 = 79002.00.0 Laque frein de vis noir
3 = 79003.00.0 Laque frein de vis Stalok-400
4 = 79004.00.0 Colle pour matière plastique P500
5 = 79005.00.0 Résine à couler Leguval
6 = 79006.00.0 Uhu-Contact (adhésif)
7 = 79007.00.0 Laque frein de vis, incoloré

Laque à peindre

1 = 79101.00.0 Laque de vis noir semi-mat (brillant)
2 = 79102.00.0 Laque de vis noir mat

Diluant et durcisseur

1 = 79201.00.0 Diluant (Pattex)
2 = 79202.00.0 Diluant K2 (11907)
3 = 79203.00.0 Diluant Terokal K
4 = 79204.00.0 Dissolvant C (9505)
5 = 79205.00.0 Additif Ago IV
6 = 79206.00.0 Durcisseur BP en pate

① Huile

1 = 79301.00.0 Huile V
2 = 79302.00.0 Huile synthétique 9010

Graisse

1 = 79401.00.0 Graisse basse température KF 0365 M
2 = 79402.00.0 Vaseline
3 = 79403.00.0 Graisse basse température KF 0963
4 = 79404.00.0 Graisse spéciale LO 33
5 = 79405.00.0 Graisse spéciale LO 3340/M
6 = 79406.00.0 Pate Molykote Dx. blanche
7 = 79407.00.0 Graisse spéciale LO 1160 D/300

Mastic d'étanchéité

1 = 79501.00.0 "Terodicht" en cartouches

— —	REPARATUR-ANLEITUNG REPAIR MANUAL	12-73	1.01.0100
		ROLLEI 1615000.99.0
