Savior Clamp With Stud - Éclairage 9.solutions - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pince de serrage avec tige 5/8"
Marque	9.solutions
Modèle	Savior Clamp With Stud
Catégorie	Éclairage
Poids	455 g
Plage de serrage	0 à 60 mm
Charge maximale d'utilisation (SWL)	30 kg
Compatibilité de montage	Tube 16 mm, plat 40 mm, carré 45 mm, rond 60 mm
Matériau	Acier
Filetages femelle sur mâchoires	2x 3/8", 2x 1/4"
Tige mâle	5/8" (16 mm) avec extrémité filetée 3/8"
Fixation pour accessoires	Trou pour R-clips, accueille une tête gobo
Utilisation principale	Fixation de projecteurs et accessoires d'éclairage
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants agressifs
Sécurité	Vérifier la fixation avant usage, ne pas dépasser la charge maximale
Pièces détachées	R-clips disponibles
Réparabilité	Pièces mécaniques simples, filetages standard
Garantie	2 ans
Contenu de l'emballage	Pince avec tige, notice d'utilisation

FOIRE AUX QUESTIONS - Savior Clamp With Stud 9.solutions

Comment installer la pince Savior Clamp With Stud ?

Placez la pince sur un support compatible (tube de 16 mm, plat de 40 mm, carré de 45 mm ou rond de 60 mm). Serrez la mâchoire jusqu'à ce qu'elle soit ferme. Utilisez la tige 5/8" pour fixer un projecteur ou un accessoire comme une tête gobo.

Quelle est la charge maximale supportée par cette pince ?

La charge maximale d'utilisation (SWL) est de 30 kg. Ne dépassez jamais cette limite pour éviter tout risque de chute.

Quels types de filetages sont disponibles sur la pince ?

Les mâchoires sont taraudées avec des filetages femelle 1/4" et 3/8". La tige 5/8" a une extrémité filetée 3/8" femelle.

Peut-on utiliser un gobo avec cette pince ?

Oui, la tige 5/8" (ou baby pin) permet de placer une tête gobo pour construire un support supplémentaire à partir de la pince.

Comment entretenir la pince Savior Clamp With Stud ?

Nettoyez-la avec un chiffon sec et doux. Évitez les solvants agressifs qui pourraient endommager la surface. Vérifiez régulièrement l'état des filetages et du mécanisme de serrage.

La pince est-elle compatible avec des tubes de diamètre 50 mm ?

La plage de serrage est de 0 à 60 mm. Un tube de 50 mm est donc compatible. Assurez-vous que la surface soit propre et que la pince soit bien serrée.

Quels accessoires peuvent être fixés sur la tige 5/8" ?

La tige 5/8" peut accueillir des têtes de projecteurs, des bras articulés ou des supports d'accessoires grâce à l'embout fileté 3/8". Utilisez des adaptateurs si nécessaire.

Comment fixer la pince sur une surface plate ?

Pour une surface plate, utilisez la mâchoire ouverte à plat (compatible avec une épaisseur de 40 mm). Serrez fermement les deux mors pour maintenir la fixation.

Y a-t-il une garantie sur ce produit ?

Oui, la pince bénéficie d'une garantie de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Où puis-je trouver des pièces de rechange pour la pince ?

Les pièces mécaniques comme les R-clips sont disponibles auprès du fabricant ou de revendeurs agréés. Pour les filetages endommagés, contactez le service après-vente de 9.solutions.

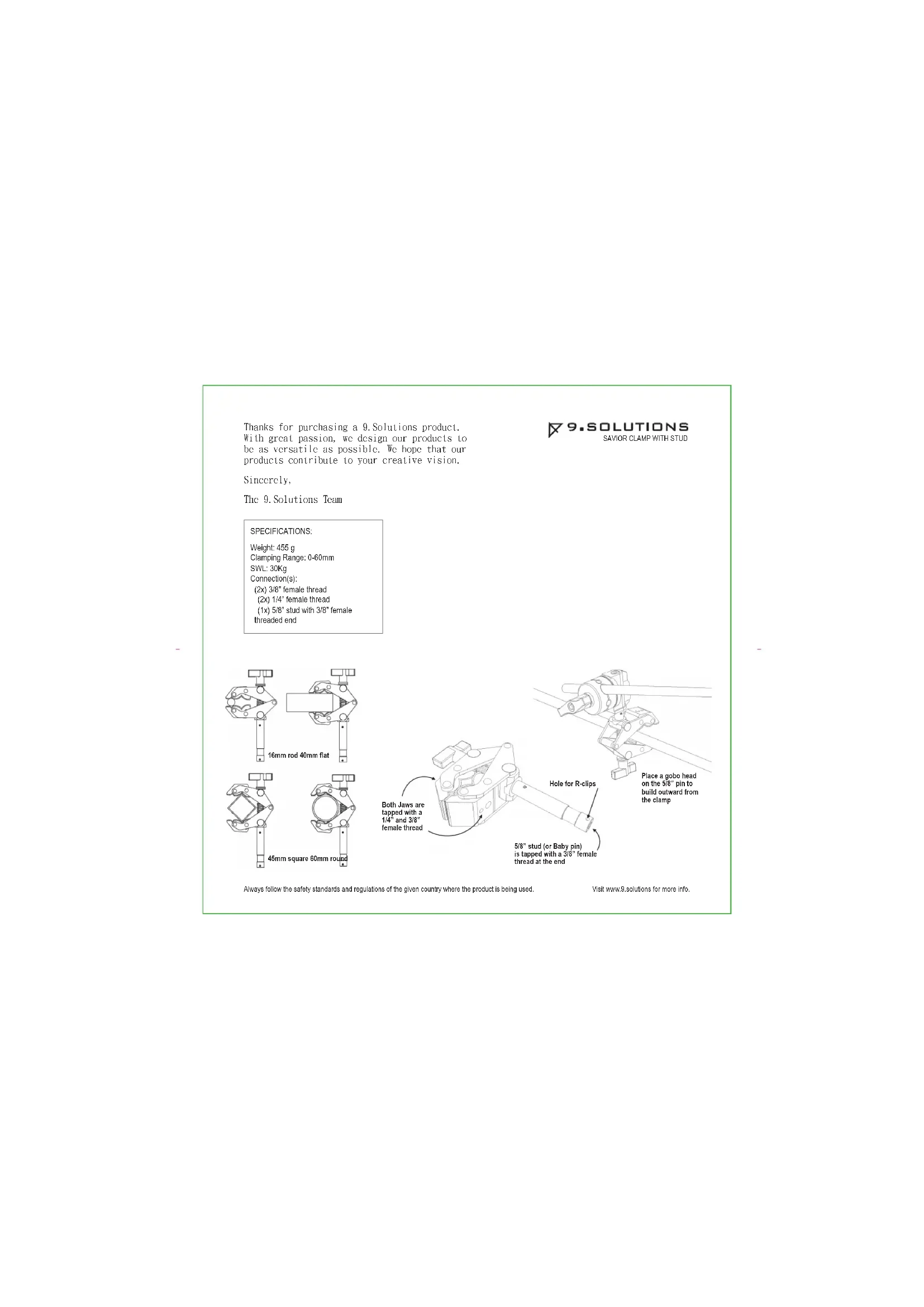

MODE D'EMPLOI Savior Clamp With Stud 9.solutions

Thanks for purchasing a 9. Solutions product.

With great passion, we design our products to be as versatile as possible. We hope that our

be as versatile as possible. We hope that our products contribute to your creative vision.

Sincerely,

The 9. Solutions Team

SPECIFICATIONS:

Weight: 455 g

Clamping Range: 0-60mm

SWL: 30Kg

Connection(s):

(2x) 3/8 female thread

(2x) 1/4 female thread (1x) 5/8" stud with 3/8"

threaded end

9.SOLUTIONS

SAVIOR CLAMP WITH STUD

16mm rod 40mm flat 45mm square 60mm round

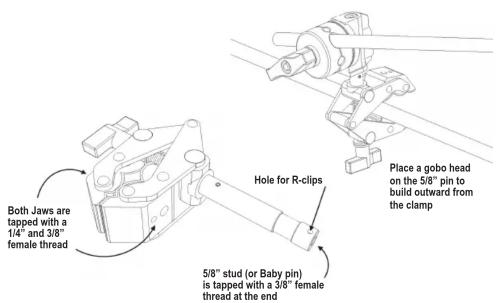

Both Jaws are tapped with a 1/4" and 3/8" female thread Hole for R-clips Place a gobo head on the 5/8" pin to build outward from the clamp 5/8" stud (or Baby pin) is tapped with a 3/8" female thread at the end
