M32-QHD-165-C-V2 - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Affichage à cristaux liquides
Marque	LC-Power
Modèle	LC-M32-QHD-165-C-V2
Taille d'écran	31,5" / 80,01 cm
Résolution	2560 x 1440 pixels
Taux de rafraîchissement maximal	165 Hz
Rapport hauteur/largeur	16:9
Angle de champ	178° (H) / 178° (V)
Espacement des pixels	0,2724 mm (H) x 0,2724 mm (V)
Rapport de contraste	3500:1 (typique)
Nombre de couleurs	16,7 millions
Alimentation	CC 19,0 V = 3,42 A
Dimensions (sans socle)	711,0 x 422,7 x 106,1 mm
Dimensions (avec socle)	711,0 x 525,8 x 251,8 mm
Poids net	Environ 6,0 kg
Poids brut	Environ 8,2 kg
Angle d'inclinaison	-5° à +15°
Connectivité	DisplayPort, HDMI, prise audio
Fonctions principales	Menu OSD, réglages de luminosité/contraste, raccourcis GamePlus, préréglages
Entretien	Débrancher avant nettoyage ; utiliser un chiffon doux et humide ; éviter les solvants
Sécurité	Ne pas exposer à l'humidité ; ne pas obstruer la ventilation ; utiliser une prise de terre
Montage mural	Support VESA (vis non fournies)
Réparabilité	Ne pas démonter soi-même ; contacter le service après-vente

FOIRE AUX QUESTIONS - M32-QHD-165-C-V2 LC-Power

Comment installer le socle du moniteur LC-Power M32-QHD-165-C-V2 ?

Inclinez la tige dans l'ouverture à l'arrière du moniteur (1), poussez-la vers le bas (2), puis montez la base sur la potence et fixez-la avec deux vis (3).

Comment nettoyer l'écran du moniteur ?

Débranchez d'abord le câble d'alimentation. Humidifiez légèrement un chiffon doux et propre avec de l'eau. N'utilisez pas de benzène, diluant, ammoniac ou nettoyants abrasifs. Un chiffon spécial écran est recommandé.

Que faire si le moniteur n'affiche rien et le voyant d'alimentation est éteint ?

Vérifiez que tous les câbles (alimentation et signal vidéo) sont correctement connectés et que le moniteur est allumé. Assurez-vous que l'ordinateur est en marche.

Comment ajuster les paramètres d'affichage via le menu OSD ?

Appuyez brièvement sur l'interrupteur à bascule pour ouvrir le menu. Utilisez les mouvements haut/bas pour naviguer, gauche/droite pour ajuster les valeurs. Appuyez à nouveau pour confirmer ou maintenez 3 secondes pour éteindre.

Quels câbles utiliser pour connecter le moniteur à un ordinateur ?

Utilisez de préférence un câble DisplayPort, ou un câble HDMI pour la vidéo. Branchez l'adaptateur électrique au moniteur et à une prise secteur.

Le moniteur chauffe anormalement, que faire ?

Laissez au moins 5 à 10 cm d'espace libre autour du moniteur pour assurer une bonne ventilation. Ne couvrez jamais les orifices d'aération.

Comment activer le mode d'économie d'énergie ?

Le moniteur passe automatiquement en mode veille lorsqu'aucun signal n'est détecté. Le voyant clignote alors en rouge. Pour le réveiller, déplacez la souris ou appuyez sur une touche du clavier.

Peut-on fixer le moniteur sur un support mural ?

Oui, retirez le socle en dévissant les deux vis. Utilisez un support mural compatible VESA (norme non spécifiée, probablement 100x100 mm). Veillez à fixer solidement sur un mur dur.

Que faire si l'image clignote ou tremble ?

Vérifiez les paramètres d'affichage de votre ordinateur : réglez la résolution sur 2560x1440 et le taux de rafraîchissement sur 165 Hz (ou une valeur compatible). Assurez-vous que le câble est bien branché.

Comment régler le volume des écouteurs connectés au moniteur ?

Utilisez l'interrupteur à bascule : en mode normal, poussez-le vers le bas pour accéder au réglage du volume. Ajustez ensuite avec les mouvements haut/bas.

MODE D'EMPLOI M32-QHD-165-C-V2 LC-Power

1. Précautions de sécurité
2. Entretien
3. Introduction du produit
4. Installation
5. Installation murale
6. Connexion par câble
7. Opération d'affichage
8. Dépannage de base
9. Paramètres de base

1. Précautions de sécurité

• Éloignez le moniteur des sources d'eau ou des lieux humides, tels que salle de bain, cuisine, sous-sols et piscine.
• Assurez-vous que le moniteur est placé sur une surface plane. Si le moniteur tombe, cela peut causer des blessures ou endommager l'appareil.
• Rangez et utilisez le moniteur dans un endroit frais, sec et bien aéré, et tenez-le à l'écart des sources d'émission et de chaleur.
• Ne pas couvrir ou ne bloquer le trou d'aération du boîtier arrière et ne pas utiliser le produit sur un lit, un canapé, une couverture ou des objets similaires.
• La plage de tension d'alimentation du moniteur est imprimée sur l'étiquette sur le boîtier arrière. S'il est impossible de déterminer la tension d'alimentation, veuillez consulter le distributeur ou la compagnie d'électricité locale.
• Si le moniteur n'est pas utilisé pendant une longue période, veuillez le débrancher de la prise électrique.
• Veuillez utiliser une prise de terre fiable, ne pas surcharger la prise, sinon, cela pourrait provoquer un incendie ou un choc électrique.
• Ne pas introduire de corps étrangers dans le moniteur, car cela pourrait provoquer courts-circuits entraînant un incendie ou choc électrique.
• Ne pas démonter ou réparer ce produit par vous-même pour éviter choc électrique. En cas de panne, veuillez contacter directement le service après-vente.
• Ne pas tirer et ne pas tordre le câble électrique avec force.

2. Entretien

ATTENTION: Débranchez le câble électrique de la prise avant de nettoyer le moniteur.

• Pour nettoyer votre écran, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Veuillez utiliser si possible un écran spécial pour le nettoyage des écrans.
• Ne pas utiliser de benzène, de diluant, d'ammoniac, de nettoyants abrasifs ou d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier
• Débranchez le moniteur si vous ne comptez pas l'utiliser pendant une période prolongée.
• Ne pas exposer le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement à l'aide d'un chiffon sec. En cas de déversement de liquide dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de service professionnel.

Remarque légale :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress et les logos HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc.

3. Introduction du produit

Liste de colisage

• Veuillez vérifier que l'emballage du moniteur contient toutes les pièces. S'il manque une pièce, veuillez contacter votre revendeur.
• Remarque : les vis supplémentaires peuvent être utilisées comme pièces de rechange. Écran / pièces de base et vis / câble DP / adaptateur électrique / manuel d'utilisation

4. Installation

Installation du socle :

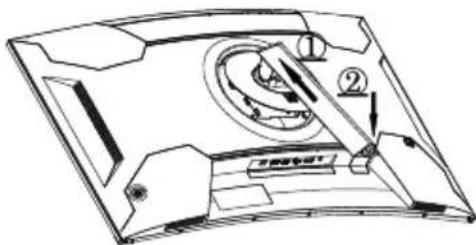

1. Inclinez la tige dans l'ouverture à l'arrière du boîtier du moniteur (1) et poussez-la vers le bas (2).

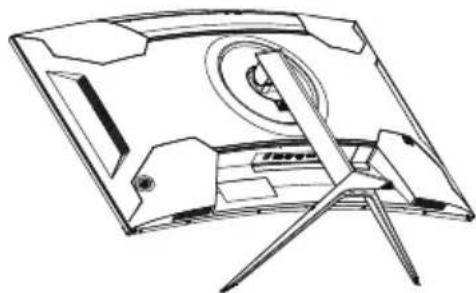

2. Montez la base sur la potence et fixez-la avec deux vis (3).

1. Vous avez terminé l'installation.

Désinstallation de la base (par exemple si vous souhaitez passer au montage mural) :

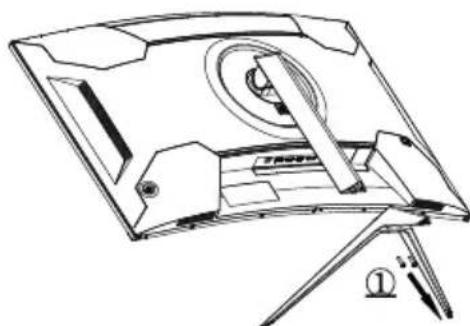

1. Dévissez les deux vis et retirez la base (1).
2. Poussez le curseur à côté du couvercle VESA de la base vers le haut (2) et inclinez la tige vers le haut (3).

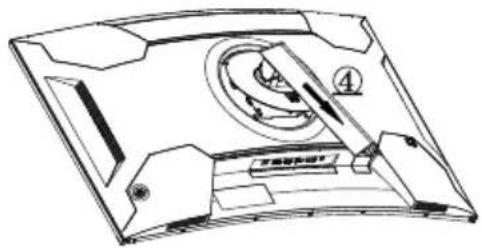

1. Retirez la tige de l'arrière du moniteur(4).

Remarque : Ne pas appuyer sur l'écran à cristaux liquides avec la main pour éviter d'endommager le panneau de l'écran.

1. Installation murale

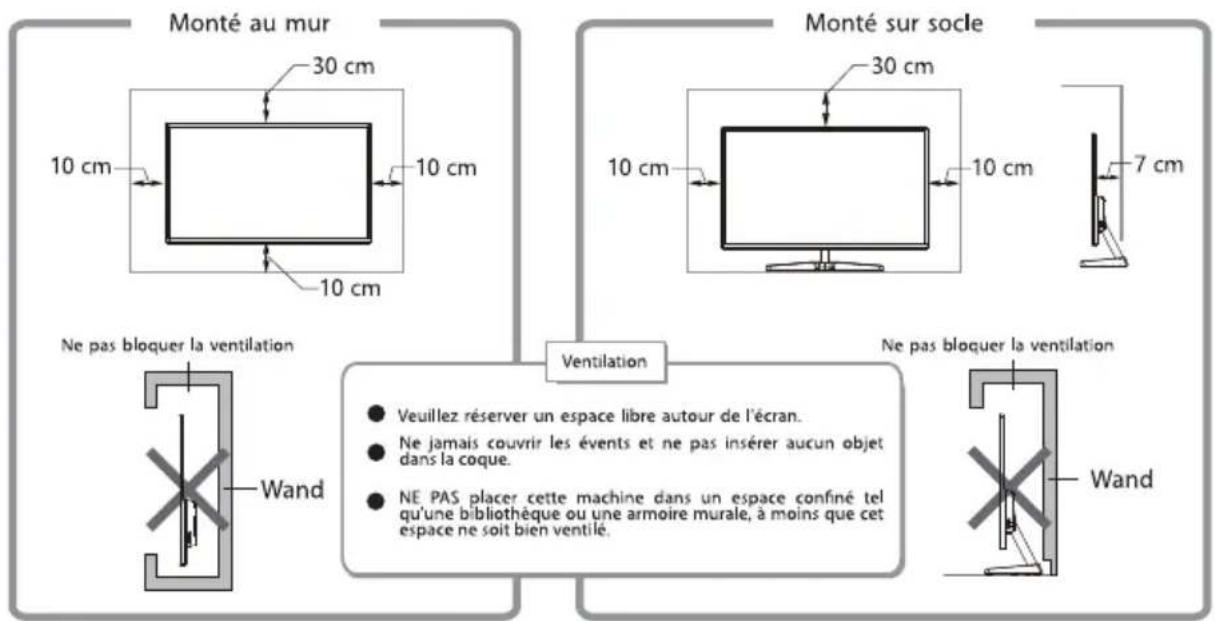

Monté au mur 30 cm 10 cm 10 cm 10 cm Monté sur socle 30 cm 10 cm 10 cm 7 cm Ne pas bloquer la ventilation Wand Ventilation Ne pas bloquer la ventilation Veuillez réserver un espace libre autour de l'écran. Ne jamais couvrir les évents et ne pas insérer aucun objet dans la coque. NE PAS placer cette machine dans un espace confiné tel qu'une bibliothèque ou une armoire murale, à moins que cet espace ne soit bien ventilé.

1. Retirez l'ensemble de montage mural et verrouillez l'ensemble de montage mural avec des vis.

2. Remarque : Accrochez le produit assemblé sur un mur dur. Ne pas pincer l'écran avec les mains pour éviter d'endommager l'écran.

Remarque : Afin d'éviter que le moniteur ne tombe lorsqu'il est utilisé sur le mur, veuillez l'installer correctement et en toute sécurité. Ne placez ni accrochez aucun objet sur le support mural.

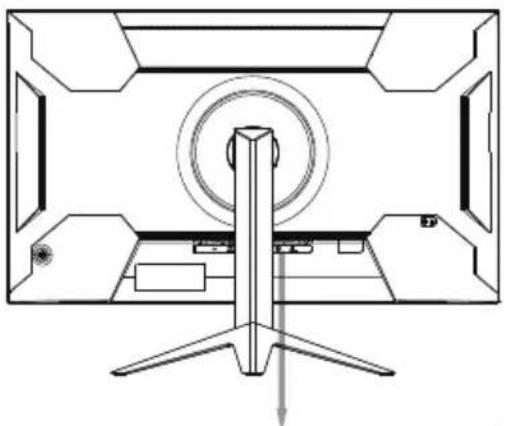

6. Connexion par câble

*Remarque: Si le cable électrique ou le cable de signal est endommagé, vous devez le remplacer immédiatement.

Utiliser un câble DisplayPort(de préférence) ou HDMI pour connecter votre moniteur à la sortie de la carte graphique de votre ordinateur.

Connectez l' adaptateur électrique au connecteur d'alimentation de votre moniteur.

Vous pouvez connecter des écouteurs ou des haut-parleurs à votre moniteur.

appareils de lecture audio tels que des écouteurs à l'interface AUDIO OUT.

DCIN

de l'adaptateur é port d'alim correspondant d et connecte extrémité à un courant correcter la terre.

7. Opération d'affichage

7.1 Voyant lumineux

Voyant lumineux

Une lumière bleue fixe indique que l'alimentation est allumée et que le moniteur fonctionne normalement.

Le voyant rouge clignotant indique que le moniteur est en mode d'économie d'énergie jusqu'à ce qu'il reçoive un nouveau signal de l'ordinateur.

Si le moniteur est complètement éteint, le voyant lumineux s'éteindra également.

Assurez-vous que votre ordinateur est allumé et fonctionne normalement, vérifiez si tous les câbles vidéo sont complètement branchés et/ou connectés au moniteur.

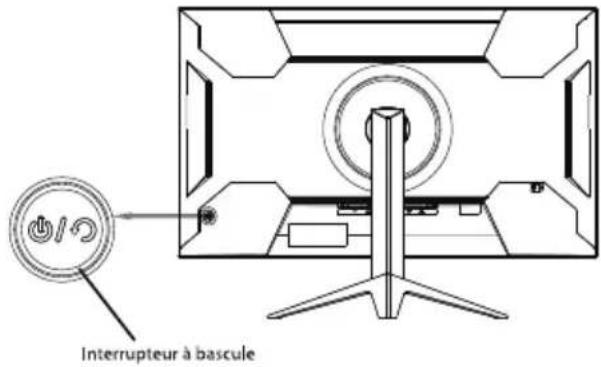

7.2 Interrupteur à bascule / menu OSD

Interrupteur à bascule

Fonctions de base :

Commutateur à bascule vers le haut	Entrée de la source de signaux
Interrupteur à bascule vers le bas	Touche de raccourci du réglage de volume
Interrupteur à bascule à gauche	Touche de raccourci GamePlus
Interrupteur à bascule à droit	Touche de raccourci prédéfinie
Appuyez sur l'interrupteur à bascule	Appuyez brièvement pour allumer la machine / Ouvrir le menu, / Appuyez et maintenez pendant 3 secondes pour éteindre le moniteur

Entrer dans le menu des fonctions :

Commutateur à bascule vers le haut	Régler la valeur
Interrupteur à bascule vers le bas	Régler la valeur
Interrupteur à bascule à gauche	Retour au menu précédent
Interrupteur à bascule à droit	Entrez dans le menu suivant
Appuyez sur l'interrupteur à bascule	Appuyez brièvement pour fermer le menu /Appuyez et maintenez pendant 3 secondes pour éteindre le moniteur

7.3 Protection du panneau

Lorsque les signaux vidéo fournis par l'ordinateur dépassent la gamme de fréquences de l'affichage, les signaux de synchronisation horizontale et de champ seront coupés pour protéger l'écran. Réglez la fréquence de sortie de l'ordinateur sur une valeur inférieure dans la plage du moniteur

7.4 Réglage du moniteur

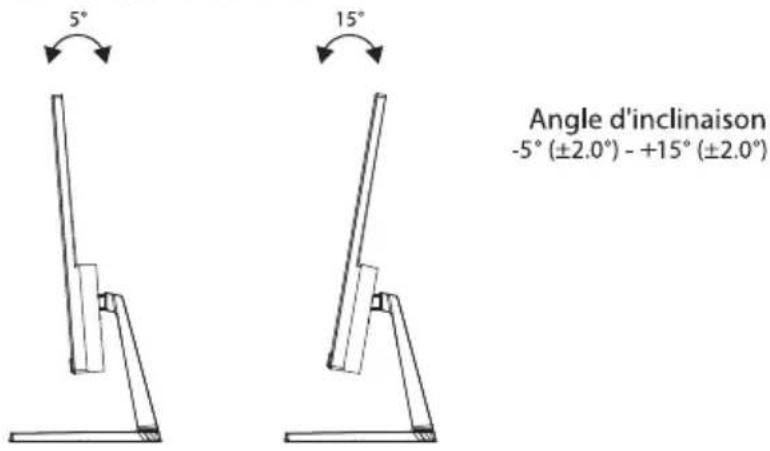

5° 15° Angle d'inclinaison -5° (±2.0°) - +15° (±2.0°)

8. Réglage du moniteur

Dépannage de base

Problème	Dépannage
Pas d'affichage / le voyant d'alimentation est éteint	Vérifiez si tous les câbles sont correctement connectés (alimentation etsignal vidéo) et si le moniteur a été complètement éteint.
Image floue, mauvaise taille	Entrez dans le menu "image settings" et sélectionnez "Auto image adjust".
Image sombre	Entrez dans le menu "brightness and contrast" pour régler les valeurs correspondantes.
Moniteur surchauffé	Laissez au moins 5 cm (mieux 10 cm) d'espace libre pour la ventilation autour du moniteur, ne pas couvrir le boîtier du moniteur.
Taches foncées ou claires après avoir allumé le moniteur	Le rétroéclairage peut être éclairé de manière inégale en raison des différences de température au démarrage. Cela peut prendre jusqu'à 20 minutes, puis les points sombres/clairs de l'écran seront corrigés automatiquement.
Image clignotante, tremblante ou déformée	Vérifiez les paramètres d'écran de votre ordinateur et corrigez la résolution et le taux de rafraîchissement.
Son inconnu après avoir éteint le moniteur	Cela peut se produire lorsque les composants liés à l'alimentation du moniteur se déchargent après l'avoir éteint.

9. Paramètres de base

Type du produit		Affichage à cristaux liquides
Modèle du produit		LC-M32-QHD-165-C-V2
Taille de l'écran		31,5"/80,01 cm
Rapport hauteur/largeur		16:9
Angle de champ		178°(H) /178°(V)
Espacement des pixels		0,2724 mm (H) x 0,2724 (V) mm
Rapport de contraste		3500:1 (typique)
Couleurs		16,7 M
Résolution		2560x1440 pixels
Taux de rafraîchissement maximal		165Hz
Spécifications d'alimentation		CC 19,0 V = 3,42 ALa tension et le courant peuvent varier selon les pays, veuillez vous référer à l'étiquette à l'arrière du produit.
Dimensions du produit	Sans socle	711,0x422,7x106,1 mm
	Avec socle	711,0 x 525,8 x 251,8 mm
	Poids net	environ 6,0 kg
	Poids brut	environ 8,2 kg
Angle d'inclinaison		Inclinaison vers l'avant: -5°; inclinaison vers l'arrière: 15°
Angle de rotation		N/A
Angle d'élévation		N/A
Angle de pivotement		N/A
Conditions environnementales	Usage	Température: 0°C ~+40°C Humidité:20%~85% Altitude: ≤5000m
	Stockage	Température: -10°C ~60°C Humidité:10%~90%
