Type de produit	Panneau lumineux RGBWW professionnel
Marque	Godox
Modèle	LDX100R
Dimensions	468 × 417 × 63 mm
Poids net	3,24 kg
Alimentation	DC 20V ⎓ 6A (adaptateur secteur) ou batterie V-port 14,8V (en option)
Puissance d'entrée max.	118 W
Température de couleur	2500 K – 10000 K (réglable)
Plage de gradation	0 – 100 %
CRI moyen	≥ 96
TLCI moyen	≥ 96
Modes d'éclairage	CCT (température de couleur), HSI (couleur), RGBW, GEL (filtres), FX (effets de scène)
Effets lumineux FX	14 types : cycle de couleurs, fête, flash, éclair, nuage, ampoule cassée, TV, bougie, feu, feux d'artifice, explosion, soudure, voiture de police, SOS
Préréglages	20 groupes (P1–P20) sauvegardables et rappelables
Contrôle sans fil	2,4 GHz (portée jusqu'à 50 m), Bluetooth APP (portée jusqu'à 30 m), panneau de commande intégré
Canaux / Groupes	32 canaux / 16 groupes (A–F, 0–9)
ID utilisateur	99 ID (1–99)
Angle du support	360°
Écran de diffusion	Amovible, deux types fournis (A et B)
Température de fonctionnement	−10 °C à 40 °C (alimentation CC) ; −20 °C à 40 °C (alimentation batterie)
Nettoyage	Débrancher l'appareil, essuyer avec un chiffon sec et doux. Ne pas utiliser de liquide.
Sécurité	Ne pas regarder directement les LED. Utiliser par un professionnel. Ne pas immerger. Tenir hors de portée des enfants.
Garantie	1 an (hors consommables comme piles, adaptateurs, câbles)

FOIRE AUX QUESTIONS - LDX100R GODOX

Quels modes d'éclairage propose le Godox LDX100R ?

Le LDX100R offre cinq modes : CCT (température de couleur 2500-10000K), HSI (teinte et saturation), RGBW (rouge, vert, bleu, blanc), GEL (simulation de filtres de cinéma) et FX (14 effets de scène).

Comment alimenter le LDX100R ?

Deux options : via un adaptateur secteur DC 20V 6A fourni, ou via une batterie V-port 14,8V (vendue séparément). Le bouton Marche/Arrêt permet de sélectionner la source.

Puis-je contrôler la lampe à distance ?

Oui, la lampe supporte le contrôle sans fil 2.4 GHz (portée ~50 m) et Bluetooth via l'application Godox Light (portée ~30 m). Vous pouvez également utiliser la télécommande optionnelle RC-R9II.

Quelle est la luminosité maximale du panneau ?

La luminosité varie selon la température de couleur et l'accessoire. Par exemple, à 5600K sans diffuseur, l'éclairement est d'environ 4620 lux à 1 m, 1190 lux à 2 m. Avec le diffuseur, les valeurs sont légèrement inférieures.

Comment installer l'écran de diffusion ?

Poussez le bouton-poussoir de retrait à l'opposé des LED, faites glisser l'écran du haut vers le bas le long des glissières, puis repoussez le bouton vers les LED pour le verrouiller. Deux écrans (A et B) sont inclus.

Puis-je utiliser un couvercle à quatre feuilles avec cette lampe ?

Oui, le couvercle à quatre feuilles (optionnel) s'installe de la même manière que l'écran de diffusion. Il peut même être combiné avec l'écran de diffusion en les empilant.

Comment sauvegarder un réglage d'éclairage ?

Appuyez sur le bouton PRESET, tournez le bouton CCT/FN pour choisir un groupe de P1 à P20, puis sélectionnez SAVE pour enregistrer le réglage actuel. Vous pourrez le rappeler ultérieurement avec LOAD.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord l'alimentation : si vous utilisez l'adaptateur, assurez-vous qu'il est branché et que le bouton est sur + ; si vous utilisez une batterie, vérifiez qu'elle est chargée et correctement insérée. Assurez-vous également que le verrouillage n'est pas activé (icône de cadenas sur l'écran). Si le problème persiste, contactez le service après-vente.

Le LDX100R est-il compatible avec les accessoires Godox existants ?

Oui, il est compatible avec les accessoires optionnels comme la télécommande RC-R9II, le couvercle à quatre feuilles et les batteries V-port. Cependant, n'utilisez que des accessoires recommandés par Godox.

Comment nettoyer le panneau lumineux ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et doux pour essuyer la poussière. N'utilisez jamais de liquides, de solvants ou de chiffons humides, car la lampe n'est pas étanche.

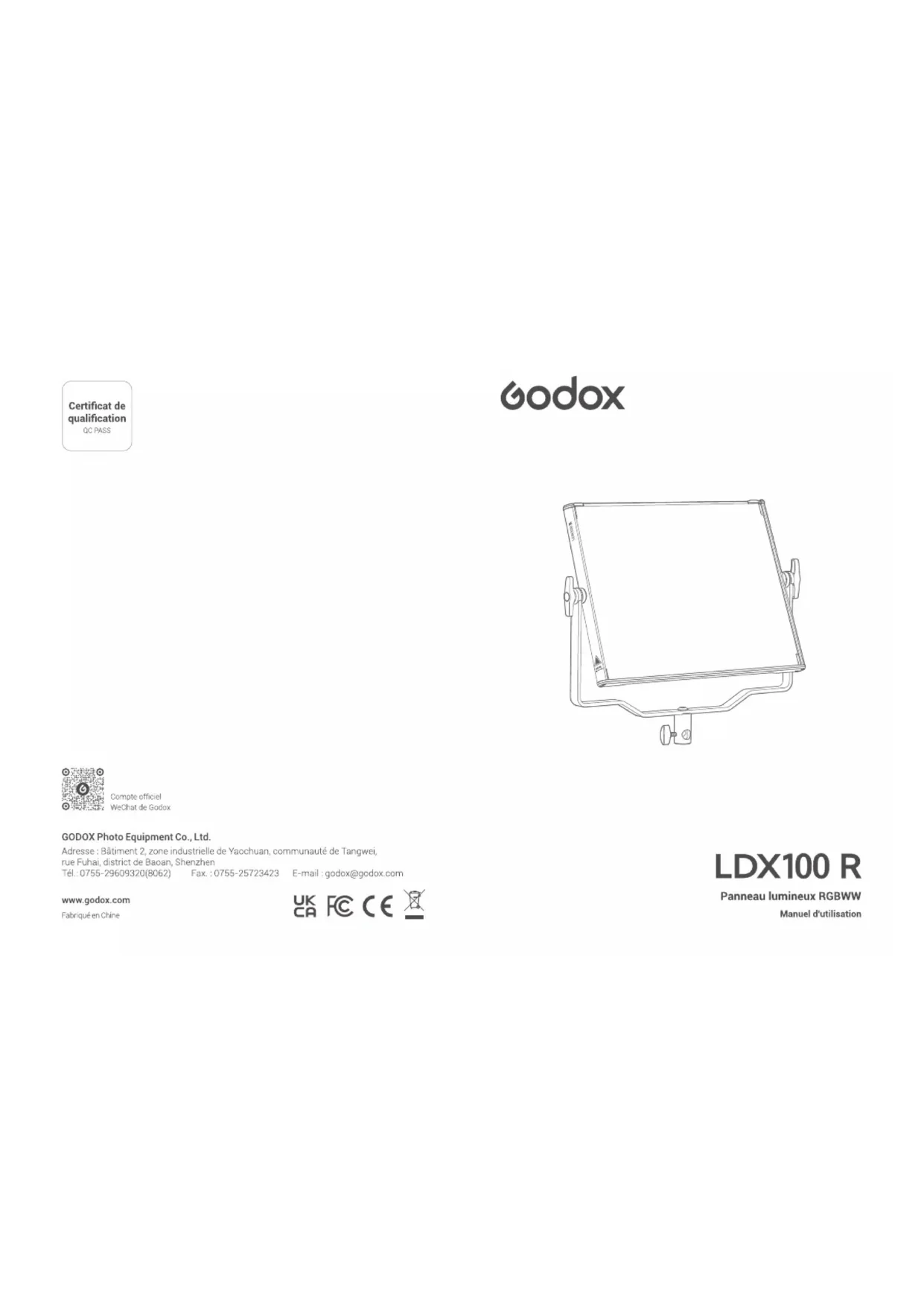

MODE D'EMPLOI LDX100R GODOX

Compte officiel WeChat de Godox

Adresse : Bâtiment 2, zone industrielle de Yaochuan, communauté de Tangwei,

rue Fuhai, district de Baoan, Shenzhen

Tél.: [phone](8062) Fax.: [phone] E-mail: [e-mail]

www.godox.com

Fabriqué en Chine

UK CA F C CE

LDX100 R

Panneau lumineux RGBWW

Manuel d'utilisation

Consignes de sécurité importantes et précautions

Tout d'abord, un principe de base : Ce produit est un équipement d'éclairage professionnel et doit être utilisé par des techniciens d'éclairage professionnels ou sous la direction de professionnels. Les consignes de sécurité de base doivent toujours être respectées lors de l'utilisation. Les précautions de sécurité spécifiques sont les suivantes :

1. Veuillez lire et comprendre les instructions relatives au produit avant de l'utiliser.
2. Il s'agit d'un luminaire professionnel dont l'utilisation est interdite aux enfants. Les parents ou les accompagnateurs doivent surveiller étroitement les enfants lorsqu'ils sont à proximité afin qu'ils ne causent pas de blessures en se cognant au luminaire ou en l'utilisateur eux même.
3. Ce luminaire n'est pas un appareil d'éclairage général et ne doit pas être utilisé pour l'éclairage général. Toute personne ayant déjà subi des dommages oculaires ou étant sensible aux yeux doit éviter d'utiliser ce luminaire.
4. Lorsque le luminaire est allumé, il doit être utilisé avec précaution et le contact avec les parties chaudes, comme les perles de la lampe LED, est interdit pour éviter les brûlures.
5. Ne regardez en aucun cas directement les perles de la lampe lorsque le luminaire est allumé. La lumière forte doit être utilisée sous la direction d'un technicien d'éclairage professionnel. Évitez en toutes circonstances une exposition prolongée à des environnements fortement éclairés. En cas de gène oculaire, il convient d'éteindre les lumières en temps utile, de suspendre l'utilisation et de consulter rapidement un médecin.
6. Si la perle est endommagée ou déformée par la chaleur, cessez de l'utiliser et contactez le fabricant, l'agent de service ou un réparateur qualifié pour la remplacer à temps afin d'éviter les accidents.
7. Ce produit ne peut être utilisé que dans des environnements de travail où les températures sont comprises entre -10°C et 40°C et où l'humidité est normale
8. N'utilisez pas d'équipement ou d'accessoires endommagés. N'utilisez l'équipement qu'après que le personnel d'entretien professionnel l'ait vérifié et réparé et ait confirmé qu'il est normal.
9. Si le boîtier du produit se brise en raison d'une chute, d'un écrasement ou de chocs violents en cours d'utilisation, ne continuez pas à l'utiliser afin d'éviter tout risque de choc électrique dû au contact avec les composants électroniques internes.
10. Si une rallonge est nécessaire, utiliser une rallonge dont le courant nominal est supérieur ou égal au courant nominal de l'appareil. Si la rallonge a une intensité nominale inférieure à celle de l'appareil, il peut en résulter une surchauffe.
11. Le cordon d'alimentation de certains produits est relativement long. Veuillez placer le cordon d'alimentation dans une position sûre. Évitez que le cordon d'alimentation n'entre en contact avec des surfaces surchauffées, qu'il ne soit mal placé, ce qui pourrait l'endommager ou faire trébucher le personnel du site. Veuillez utiliser notre câble d'alimentation d'origine. Tout dommage causé par l'utilisation d'un câble d'alimentation autre que celui d'origine ne sera pas couvert par notre service de réparation.
12. Avant de procéder au nettoyage et à la réparation, veillez à débrancher l'appareil de la prise de courant. Lorsqu'il n'est pas utilisé, ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant. Le débranchement normal doit être

effectué en saisissant à la main les deux extrémités de la fiche de l'appareil et en retirant la fiche de la prise électrique. Cet appareil doit être connecté à une prise de terre.

1. Cet appareil n'est pas étanche, veuillez garder l'appareil au sec et ne pas l'immerger dans l'eau ou dans d'autres liquides. L'appareil doit être installé dans un endroit sec et ventilé, en évitant la pluie, l'humidité, la poussière ou la chaleur excessive. Pour éviter tout accident, ne placez aucun objet sur le luminaire et ne laissez pas de liquide s'écouler dans le luminaire.
2. Veuillez ne pas démonter le produit vous-même, si le produit est défectueux, il doit être contrôlé et réparé par notre société ou par un personnel de service agréé.
3. Avant de ranger cet appareil, assurez-vous qu'il se soit complètement refroidi. Débranchez le cordon d'alimentation de l'appareil lorsque vous le rangez. L'appareil doit être stocké dans le sac portatif de l'appareil ou dans un endroit ventilé et sec.
4. Ne placez pas l'appareil à proximité de solvants inflammables et volatils tels que l'alcool et l'essence.
5. N'utilisez pas d'accessoires pour des produits qui ne sont pas recommandés par l'usine car ils peuvent entraîner un incendie, un choc électrique ou des blessures corporelles.
6. Lors du nettoyage de cet appareil, n'utilisez pas de chiffon humide, mais un chiffon sec et doux pour essuyer la saleté de l'appareil.
7. Avant d'utiliser l'appareil, veuillez prendre soin de retirer le couvercle de protection.
8. Ce produit a obtenu la certification ROHS, CE et FCC. Veuillez vous référer aux normes nationales pertinentes pour l'utilisation et le fonctionnement.
9. Les consignes de sécurité sont basées sur des tests rigoureux effectués par l'usine. La conception et les spécifications de l'équipement peuvent être modifiées sans préavis. Les clients peuvent se rendre sur le site Web de Godox pour consulter la dernière version électronique des instructions et obtenir les dernières informations sur le produit.
10. Certains produits sont alimentés par les batteries lithium intégrées. Veuillez utiliser un chargeur dédié pour la charge, suivre les instructions d'utilisation correctes et l'utiliser dans les plages de la tension et de la température spécifiées.
11. Certains produits sont alimentés par des piles. Veuillez ne pas utiliser de piles, d'alimentations ou d'accessoires non spécifiés dans les instructions de ces produits. Gardez la batterie et les autres accessoires hors de portée des enfants et des nourrissons. Si un enfant ou un nourrisson avale des piles ou des accessoires, consultez immédiatement un médecin. Si la batterie fuit, est décolorée, déformée, fume ou émet une mauvaise odeur, retirez-la immédiatement. Veuillez faire attention lors du retrait pour éviter les brûlures. Si elle est utilisée en continu, elle peut provoquer un incendie, une électrocution ou une brûlure de la peau. N'utilisez pas de batterie déformée ou modifiée. Veuillez ne pas démonter ou modifier ce produit ou la batterie. Veillez à ne pas chauffer ou souder la batterie Ne laissez pas la batterie entrer en contact avec le feu ou l'eau. N'exposez pas la batterie à des forces extérieures importantes. N'insérez pas les bornes positives et négatives de des piles de manière incorrecte, ou mélangez des piles neuves et anciennes ou différents types de piles.

12. La durée de garantie est de 1 an. Les consommables tels que les piles, les adaptateurs, les cordons d'alimentation et autres accessoires ne sont pas couverts par cette garantie.

13. Si l'appareil est révisé sans autorisation, la période de garantie d'un an sera annulée et des frais de maintenance seront facturés.

14. La garantie ne couvre pas les pannes de la machine causées par un fonctionnement non standard.

Conservez ces instructions

Avant-propos

Merci d'avoir acheté les produits de Godox.

Le LDX100R est un panneau lumineux RGBWW en métal, avec cinq modes d'effets de lumière : mode température de couleur CCT, mode lumière de couleur HSI, mode RGBW, mode puce de couleur GEL, mode effet de lumière de scène FX. Il prend en charge l'APP Bluetooth/sans fil 2.4G/contrôle du panneau de corps lumineux, souvent utilisé dans les scènes telles que la photographie publicitaire, les portraits de mariage, les interviews de presse, la production cinématographique et télévisuelle et le tournage de micro-films.

Caractéristiques principales

• Température de couleur ultra large, prise en charge du réglage libre de la température de couleur de 2 500 K à 10 000 K.
• 2 modes d'alimentation, prenant en charge l'alimentation CC ou l'alimentation par batterie V-Port.
• 3 modes de contrôle, prise en charge du contrôle Bluetooth APP/2,4 G sans fil/contrôle du corps léger.
• Écran de diffusion amovible, offrant plus de possibilités d'éclairage.
• Mode HSI intégré, avec 36 000 couleurs réglables, gamme de couleurs complète à 360° à votre disposition.
• Mode de puce de couleur GEL intégré, avec 60 styles de puces populaires, pas besoin d'un auto-ajustement fastidieux.
• Mode RGBW intégré, mélange de lumière à quatre couleurs, obtenant une lumière blanche parfaite et des couleurs lumineuses à faible saturation.
• 14 types d'effets lumineux de scène FX : cycle de lumière colorée, lumière de couleur laser, flash, foudre, nuages, mouvaise ampoule, TV, bougie, feu, feux d'artifice, explosion, soudage, voiture de police, SOS.
• 20 jeux d'effets de lumière couramment utilisés peuvent être prédéfinis, ce qui vous évite de perdre du temps à les ajuster pour la prise de vue réelle.
• Le support inférieur offre un angle de rotation de 360° pour une distribution flexible de la lumière.

Avertissements

▲ Veuillez le garder au sec : Ne touchez pas le produit avec des mains mouillées, ne l'immergez pas dans l'eau et ne l'exposez pas à la pluie.
▲ Veuillez ne pas démonter le produit vous-même, si le produit est défectueux, il doit être contrôlé et réparé par notre société ou par un personnel de service agréé.
▲ Ne laissez pas les enfants entrer en contact avec ce produit.
▲ Ce produit n'est pas étanche, veuillez faire attention en cas de pluie ou d'humidité.
▲ Ne le placez pas dans un environnement chaud dépassant 40 degrés Celsius.
N'utilisez pas la lampe LED à proximité de produits chimiques, de gaz inflammables ou d'autres substances spéciales. Dans ce cas, il convient de respecter les panneaux d'avertissement correspondants.

Nom du composant
Corps de la lampe

1. Écran de diffusion amovible
2. Bouton-poussoir de retrait
3. Bouton de réglage du support
4. Fente pour batterie V-port
5. Bouton de retrait de la batterie

6. Écran LCD

7. Bouton CCT/FN

8. Interface d'entrée DC
9. Bouton MODE
10. Bouton sans fil
11. Clé de verrouillage

12. Bouton PRESET

13. Bouton DIM

14. Bouton Marche/Arrêt
15. Manchon
16. Bouton de prise de courant
17. Support
18. Glissière de montage

Liste des articles

Corps lumineux*1 (y compris l'écran de diffusion A*1)

Ecran de diffusion B•1

Sac de rangement CB81•1

Courroie de fixation de l'adaptateur*1

Câble métallique•1

Accessoires facultatifs

Télécommande RC-R9II Couvercle à quatre feuilles

Méthode d'alimentation

Batterie V-port de 14.8V

1. Alimentation par batterie V-port Le produit peut être alimenté par l'insertion d'une batterie V-port de 14,8 V.

Remarque : la batterie V-port doit être achetée séparément. L'utilisation d'une batterie 26V est interdite.

1. Alimentation en CC DC 20V = 6A

Installation de l'écran de diffusion

Poussez le bouton-poussoir de retrait dans la direction opposée des perles LED, faites glisser l'écran de diffusion depuis le haut du corps lumineux le long des glissières des deux côtés, et enfin poussez le bouton-poussoir de retrait dans la direction des perles LED pour terminer l'installation.

Installation du couvercle (le couvercle doit être acheté séparément)

Poussez le bouton-poussoir de retrait dans la direction opposée des perles LED, faites glisser le couvercie depuis le haut du corps lumineux le long des glissères des deux côtés, et enfin poussez le bouton-poussoir de retrait dans la direction des perles LED pour terminer l'installation.

Installation du couvercle et de l'écran de diffusion en même temps (le couvercle doit être acheté séparément)

Lorsqu'il est nécessaire d'installer l'écran de diffusion et le couvercle en même temps : veuillez installer l'écran de diffusion sur le couvercle et appuyer sur le bouton-poussoir de retrait dans la direction opposée des perles LED. Ensuite, faites glisser le couvercle avec l'écran de diffusion installé depuis le haut du corps lumineux le long des glissières des deux côtés, et enfin poussez le bouton-poussoir de retrait dans la direction des perles LED pour terminer l'installation.

1. Insérez une batterie V-Port, puis tournez le bouton de l'interrupteur sur <→> pour l'allumer.
2. Connectez l'appareil à l'alimentation CA via l'adaptateur, puis tournez le bouton de l'interrupteur sur < ➕> pour l'allumer.
3. Quel que soit le type d'alimentation utilisé, tournez le bouton de commutation sur < ⏻> pour éteindre l'appareil.

Réglage de la luminosité

Dans l'interface du mode CCT/HSI/RGB/GEL/FX, tournez directement le bouton DIM pour régler la luminosité. Tournez à gauche pour diminuer la valeur de 1 unité, et tournez à droite pour augmenter la valeur de 1 unité. Tournez rapidement pour entrer dans le mode de réglage rapide. La plage de réglage de la luminosité est de 0 % à 100 %.

Sélection du mode

Appuyez brièvement sur le bouton MODE pour accéder à l'interface de sélection du mode, tournez le bouton CCT/FN pour sélectionner le mode souhaité, puis appuyez brièvement sur le bouton CCT/FN pour accéder à l'interface de réglage du mode.

1. Mode température de couleur

Dans l'interface de réglage de la température de couleur, appuyez brièvement sur le bouton CCT/FN pour sélectionner le réglage de la température de couleur ou le réglage magenta/vert. Après avoir sélectionné l'option, tournez une fois le bouton CCT/FN vers la gauche pour diminuer la valeur de la température de couleur de 100 K ou 1 valeur magenta/vert, et tournez une fois le bouton CCT/FN vers la droite pour augmenter la valeur de la température de couleur de 100 K ou 1 valeur magenta/vert. Le produit prendre en charge le réglage rapide, avec une plage de réglage de la température de couleur de 2 500 à 10 000 K et une plage de réglage magenta/vert de -50 à +50.

2. Mode de lumière colorée HSI

Dans l'interface de réglage de la lumière colorée HSI, appuyez brièvement sur le bouton CCT/FN pour sélectionner H(Teinte)/S(Saturation).

Après avoir sélectionné l'option, tournez le bouton CCT/FN une fois vers la gauche pour diminuer 1 valeur de teinte ou 1 valeur de saturation, et tournez le bouton CCT/FN une fois vers la droite pour augmenter 1 valeur de teinte ou 1 valeur de saturation. Le produit prendre en charge le réglage rapide, avec une plage de réglage de la teinte de 0° à 360° et une plage de réglage de la saturation de 0 % à 100 %.

3. Mode RGB

Dans l'interface de réglage RGB, appuyez brièvement sur le bouton CCT/FN pour sélectionner

R(Rouge)/G(Vert)/B(Bleu)/W(Blanc)

Après avoir sélectionné l'option, tournez le bouton CCT/FN une fois vers la gauche pour diminuer la valeur d'une unité, et tournez le bouton CCT/FN une fois vers la droite pour augmenter la valeur d'une unité. Le produit prend en charge le réglage rapide, avec une plage de réglage R (rouge)/G (vert)/B (bleu)/W (blanc) de 0 à 255.

4. Mode film puce GEL

Dans l'interface de réglage GEL, appuyez brièvement sur le bouton CCT/FN pour sélectionner le type de puce de couleur/le numéro de puce/la valeur de la température de couleur.

Après avoir sélectionné une option, tournez le bouton CCT/FN pour régler l'option.

Il existe 30 types de puces de couleur R-GEL, à savoir 02, 12, 16, 17, 21, 26, 33, 37, 44, 47, 51, 60, 62, 65, 80, 88, 89, 92, 93, 99, 378, 2001, 2006, 2007, 2008, 3304, 4415, 4630, 4660, 4690.

Il existe 30 types de puces de couleur L-GEL, à savoir 002, 007, 008, 010, 013, 036, 048, 063, 075, 089, 108, 110, 115, 117, 124, 128, 131, 134, 148, 153, 156, 165, 169, 182, 196, 243, 244 et 701, 723, 724.

Plage de température de couleur : 3 200 K ou 5 600 K.

Remarque : vous pouvez choisir d'autres couleurs à partir de l'application « Godox light ».

5. Mode d'effet lumineux de la scène FX

Dans l'interface de réglage de l'effet lumineux FX, appuyez brièvement sur le bouton CCT/FN pour sélectionner le type d'effet lumineux/les paramètres de l'effet lumineux. Il existe 14 types d'effets lumineux de scène FX. Tournez le bouton CCT/FN pour passer d'un type d'effet de lumière à un autre ou d'une option d'effet de lumière à une autre.

Remarque : d'autres paramètres peuvent être réglés sur l'APP.

Numéro	Icône d'effet lumineux	Type d'effet lumineux	Paramètres d'effet lumineux	Plage de réglage
1		RGB CYCLE (cycle des couleurs)	SPEED (Vitesse)	1-100
2		PARTY (Soirée)	SPEED (Vitesse)	1-100
3		FLASH (Flash)	SPEED (Vitesse)	1-100
4		LIGHTNING (Eclaircissement)	FLICKERS (Nombre de flashes)	RANDOM (Aléatoire)/1-10
			FREQ (Fréquence)	RANDOM (Aléatoire)/2-20
5		CLOUDY(Nuageux)	SPEED (Vitesse)	RANDOM (Aléatoire)/1-100
6		BROKEN BULB (Ampoule cassée)	SPEED (Vitesse)	1-100
7		TELEVISION (Télévision)	SPEED (Vitesse)	1-100
8		CANDLE (Bougie)	SPEED (Vitesse)	1-100
9		FIRE(Feu)	SPED (Vitesse)	1-100
10		FIREWORKS (Feux d'artifice)	SPEED (Vitesse)	1-100
11		EXPLOSION (Explosion)	SPEED (Vitesse)	1-100
12		WELDING (Soudage)	SPEED (Vitesse)	1-100
13		POLICE CAR (Voiture de police)	COLOR (couleur)	Rouge + bleu, rouge, bleu, bleu + blanc, bleu + jaune, jaune, rouge + bleu + blanc, rouge + jaune + bleu
			MODE (Mode)	1-5
14	SOS	SOS (Effet de lumière SOS)	CCT (Température de couleur)	2500K-10000K

Configuration sans fil

Appuyez brièvement sur le bouton sans fil pour accéder à l'interface de réglage sans fil 2,4 G. Appuyez brièvement sur le bouton CCT/FN pour sélectionner le commutateur sans fil/canal CH/groupe GR/numéro d'identification/commutateur Bluetooth/réinitialisation Bluetooth.

Après avoir sélectionné une option, tournez le bouton CCT/FN pour régler les paramètres de l'option ou pour la réinitialiser.

Commutateur sans fil : sélectionnez ON pour activer le sans fil, sélectionnez OFF pour désactiver le sans fil.

Canal CH : 32 canaux (1 - 32) sont disponibles.

Groupe GR : 16 groupes (A-F, 0-9) sont disponibles.

Numéro d'ID : OFF (Désactivé) / 99 numéros d'ID (1-99) sont disponibles.

Commutateur Bluetooth : sélectionnez ON pour activer le Bluetooth, sélectionnez OFF pour désactiver le Bluetooth.

Réinitialisation Bluetooth : tournez le bouton CCT/FN pour réinitialiser le Bluetooth, puis l'interface affiche « RESET », signifiant que la réinitialisation est en cours. Une fois la réinitialisation terminée, l'écran retourne automatiquement à l'interface de configuration sans fil.

Code MAC Bluetooth : situé sous le commutateur Bluetooth, il est facile de trouver rapidement l'appareil pour l'appairage.

Remarque : lors de l'utilisation de la télécommande RC-R9II (achetée séparément), le groupe, le canal et le numéro d'identification de la télécommande doivent être les mêmes que le groupe, le canal et le numéro d'identification(numéro d'ID) du corps lumineux.

Application mobile « Godox Light »

Scannez directement le code QR pour télécharger l'APP mobile « Godox Light » (Compatible avec les systèmes Android et Apple).

Remarque : La fonction de verrouillage ne verrouille que le panneau de contrôle. Le contrôle sans fil n'est pas affecté par cette fonction, et la télécommande 2.4G/APP peut toujours contrôler le corps de la lampe

Fonction de verrouillage

Appuyez brièvement sur le bouton de verrouillage.

l'interface affichera et l'interface sera verrouillée. À ce moment, appuyer sur d'autres boutons n'aura aucune réponse opérationnelle. Appuyez à nouveau brièvement sur le bouton de verrouillage, l'interface affichera et le verrouillage sera annulé.

Remarque : La fonction de verrouillage ne verrouille que le panneau de contrôle. Le contrôle sans fil n'est pas affecté par cette fonction, et la télécommande 2.4G/APP peut toujours contrôler le corps de la lampe.

Fonction de préréglage

Appuyez brièvement sur le bouton de préréglage pour accéder à l'interface de préréglages, puis tournez le bouton CCT/FN pour sélectionner les groupes de préréglages

P1-P20. Après avoir sélectionné un groupe de préréglages, appuyez brièvement sur le bouton CCT/FN pour entrer dans un groupe de préréglages, puis tournez le bouton CCT/FN pour sélectionner LOAD(APPLIQUER)/SAVE

(SAUVEGARDER)/CANCEL(ANNULER). Appuyez

brièvement sur le bouton CCT/FN pour confirmer l'option.

Après avoir confirmé l'option LOAD(APPLIQUER), l'interface de l'effet lumineux prédéfini s'affiche automatiquement.

LOAD(APPLIQUER) ; Appliquer l'effet lumineux prédéfini du groupe.

SAVE(SAUVEGARDER) : Sauvegarder l'effet lumineux actuel.

CANCEL(ANNULER) : Retourner à l'interface précédente.

Remarque : Si un préréglage n'a pas été effectué, l'interface n'affichera pas les options appliquées.

Données sur l'éclairage

Température de couleur	Conditions d'essai	Unité d'éclairage	1m	2m	3m
2800K	Lampe à nu	lux	≈3540	≈933	≈435
		fc	≈329	≈86,7	≈40,4
	Avec écran de diffusion	lux	≈3460	≈880	≈410
		fc	≈322	≈81,8	≈38,1
3200K	Lampe à nu	lux	≈4090	≈1070	≈504
		fc	≈380	≈99,7	≈46,8
	Avec écran de diffusion	lux	≈4020	≈1020	≈476
		fc	≈373	≈94,5	≈44,1
4300K	Lampe à nu	lux	≈4230	≈1110	≈520
		fc	≈393	≈103	≈48,3
	Avec écran de diffusion	lux	≈4180	≈1060	≈494
		fc	≈389	≈98,6	≈45,9
5600K	Lampe à nu	lux	≈4620	≈1190	≈561
		fc	≈429	≈111	≈52,1
	Avec écran de diffusion	lux	≈4540	≈1150	≈536
		fc	≈422	≈107	≈49,8
6500K	Lampe à nu	lux	≈4410	≈1130	≈528
		fc	≈409	≈105	≈49,1
	Avec écran de diffusion	lux	≈4260	≈1080	≈506
		fc	≈396	≈101	≈46,9
7500K	Lampe à nu	lux	≈4300	≈1100	≈515
		fc	≈399	≈102	≈47,8
	Avec écran de diffusion	lux	≈4160	≈1060	≈493
		fc	≈386	≈98,1	≈45,8
8500K	Lampe à nu	lux	≈4110	≈1050	≈494
		fc	≈382	≈97,8	≈45,9
	Avec écran de diffusion	lux	≈3980	≈1010	≈473
		fc	≈370	≈94	≈43,9
10000K	Lampe à nu	lux	≈3960	≈1010	≈476
		fc	≈368	≈94,3	≈44,2
	Avec écran de diffusion	lux	≈3840	≈975	≈456
		fc	≈356	≈90,6	≈42,3

Remarque : Les tests ci-dessus sont effectués avec une luminosité de 100 % du corps de la lampe. La valeur d'éclairement est la valeur moyenne et non la valeur absolue.

Spécifications

Modèle	LOX100 R
Alimentation	20V = 6A
Puissance d'entrée	Maximum =118W
Température de couleur	2500-10000K
Plage de gradation	0%-100%
Effet lumineux	14 types
CRI	Moyenne ≥ 96
TLCI	Moyenne ≥ 96
Canal	32 (1-32)
Groupe	16 (A-F, 0-9)
Numéro d'ID	99 (1-99)
Mode de contrôle	Contrôle 2,4 GHz / Contrôle Bluetooth APP / Contrôle du corps lumineux
Distance de contrôle 2,4 G	Jusqu'à 50 m
Distance de contrôle Bluetooth	Jusqu'à 30 m
Angle de réglage du support	360°
Température ambiante de fonctionnement	-20°C ~ +40°C (lorsque l'appareil est alimenté en CC)
Taille	468mm+417mm+63mm
Poids net =	3,24kg

La conception et les spécifications peuvent être modifiées sans préavis.

Garantie du produit

Cher client, cette carte de garantie est est un bon important pour demander un service de garantie, veuillez coopérer avec le revendeur pour la remplir et la conserver correctement, merci !

Produit	Type	Code-barres du produit
Client	Nom	Tél.
	Adresse
Revendeur	Nom
	Tél.
	Adresse
	Date de la vente
Remarque

Note : Ce formulaire doit être scellé et validé par le revendeur.

Produits applicables

Le présent document s'applique aux produits énumérés dans les informations relatives aux « Informations de garantie du produit » pertinentes (voir la description ci-dessous). Les autres produits ou pièces n'entrant pas dans ce cadre (tels que les produits promotionnels, les cadeaux et autres pièces ajoutées après la sortie d'usine, etc.) ne sont pas couverts dans cet engagement de garantie.

Période de garantie

La période de garantie correspondante des produits et des pièces est soumise aux « Informations de garantie du produit » pertinente. La période de garantie commence à la date du premier achat du produit, la date d'achat étant la date d'enregistrement sur la carte de garantie au moment de l'achat.

Comment obtenir un service de garantie

Vous pouvez contacter directement le revendeur du produit ou l'agence de service agréée, ou vous pouvez appeler le numéro de service après-vente Godox pour nous contacter et demander à notre personnel de service d'organiser le service pour vous. Lors de la demande de garantie, vous devez fournir la carte de garantie valide afin d'obtenir la garantie. Si vous ne pouvez pas la fournir, nous pouvons être en mesure de vous fournir une garantie lorsque nous pouvons confirmer que le produit ou la pièce est couvert par la garantie. Toutefois, cela ne constitue pas une obligation pour nous.

Exclusions à la garantie

Les garanties et services décrits dans le présent document ne s'appliqueront pas si ① le produit ou la pièces est hors garantie pendant la période correspondante ; ② en cas d'un dysfonctionnement ou des dommages causés par une utilisation, un entretien ou un stockage incorrects ou inadéquats, tels qu'une manipulation inappropriée ; une utilisation autre que celle pour laquelle le produit a été raisonnablement conçu ; un branchement ou un débranchement incorrect d'un équipement externe ; une chute ou un écrasement ; Contact ou exposition à une température inappropriée, à un solvant, un acide, un alcali, une immersion dans l'eau ou un environnement humide ; ③ en cas d'un dysfonctionnement ou des dommages causés par une installation, une réparation, une modification, un ajout ou un démontage par une agence ou une personne non autorisée par Godox; ④ en cas de modification ou de suppression des informations d'identification originales du produit ou des pièces ; ⑤ Absence de carte de garantie valide ; ⑥ en cas d'un dysfonctionnement ou des dommages causés par l'utilisation d'un logiciel non autorisé légalement, non standard ou non publié ; ⑦ en cas d'un dysfonctionnement ou des dommages causés par une force majeure ou un accident ; ⑧ en cas d'un dysfonctionnement ou des dommages non causés par la qualité du produit lui-même. Dans ce cas, vous devez chercher une solution auprès de la partie responsable concernée, et Godox n'en sera pas tenue pour responsable. Si le produit ne fonctionne pas correctement en raison de pièces, d'accessoires ou de logiciels qui ne sont pas couverts par la période de garantie ou par la garantie, il s'agit d'une défaillance non couverte par la garantie. La décoloration, l'usure et la détérioration pendant l'utilisation normale du produit ne sont pas de défaillances couvertes par la garantie.

Informations sur la garantie du produit et l'assistance technique

La période de garantie et le type de service du produit doivent être conformes aux

« Informations sur la garantie du produit » suivantes :

Catégorie du produit	Nom de la pièce	Période de garantie (mois)	Type de service de garantie
Pièces	Carte de circuit imprimé	12	Livraison par le client pour réparation
	Batterie	3	Livraison par le client pour réparation
	Chargeur, cordon d'alimentation.Composants ayant des propriétés électriques tels que le câble synchronisé	12	Livraison par le client pour réparation
Autres	Tels que les tubes de flashes, les ampoules de modélisation, les boltiers, les couvercles de protection, les dispositifs de verrouillage, les emballages, etc.	Nein	Pas de garantie

Service après-vente de Godox : 0755-29609320-8062
