Rôle et Fonctionnement
- Recherche vers le haut
- Recherche vers le bas
- Recherche vers le bas
- Haut
Avant l'Installation
▲AVERTISSEMENT
Si vous branchez le câble d'allumage (rouge) et le câble de batterie (jaune) sur le point de masse négatif, vous risquez de provoquer un court-circuit qui pourrait déclencher un incendie. Connectez toujours ces câbles à la source d'alimentation passant par le boîtier de fusibles.

• Cet appareil est seulement conçu pour un utilisation maritime.
• Le montage et le câblage de ce produit
nécessite des compétences et de
l'expérience. Pour des raisons de
sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
- Assurez-vous de mettre l'appareil à la masse sur une alimentation négative de 12V CC.
- N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité.
- N'utilisez pas vos propres vis. N'utilisez que le vis fournies. L'utilisation de vis incorrectes pourrait endommager, l'appareil
- Si l'allumage de votre véhicule ne dispose pas de position ACC, branchez le câble d'allumage sur une source d'alimentation qui peut être allumée et éteinte avec la clé ou avec un autre interrupteur de commande. Si le récepteur reste allumé pendant longtemps, la batterie risque de se vider.
- Si un fusible saute, assurez-vous d'abord que les câbles n'ont pas causé de court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.
- Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre matériel similaire. Pour éviter les courts-circuits, ne retirez pas non plus les capuchons à l'extrémité des câbles non-connectés ou des prises.
- Après avoir installé l'appareil, vérifiez que les autres dispositifs électriques (feux de signalisation, jauges) fonctionnent normalement.
Installation
- Placer le joint à l'endroit où RM-RK62M sera installé, et percez des trays pour la frigeray de file et pour l'installation.
trous pour le faisceau de l'ils et pour l'installation. 2. Fixer le dispositif RM-RK62M comme indiqué sur le schéma.


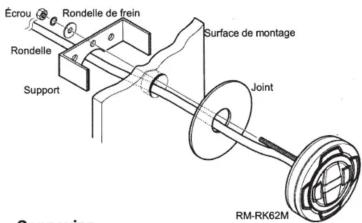

Écrou Rondelle de frein Rondelle Support Surface de montage Joint RM-RK62M ConnexionConnexion
