WirelessMirror HWA1 - Vidéoprojecteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dongle HDMI sans fil pour vidéoprojecteur
Marque	Acer
Modèle	WirelessMirror HWA1
Interface d’entrée	Micro USB (alimentation 5 V / 1 A)
Interface de sortie	HDMI 1.2
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac
Bande de fréquence	2,4 GHz / 5 GHz (par défaut 2,4 GHz)
Sécurité sans fil	WPA/WPA2
Résolution en sortie	1280 x 720 à 60 Hz, 1920 x 1080 à 24/30 Hz
Dimensions (L × H × P)	94 × 30 × 14,5 mm
Poids	30 g (± 10 g)
Alimentation	5 V CC, 1 A (via port Micro USB)
Systèmes compatibles	Windows 8.1+, macOS 10.11+, iOS 9.3+, Android 5.0+
Fonctions principales	Mise en miroir d’écran (Screen Mirroring), affichage sans fil (Wireless Display)
Configuration	Connexion Wi-Fi au SSID et mot de passe affichés sur l’écran ; paramètres avancés via navigateur (http://192.168.203.1)
Entretien	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Conforme aux normes FCC et CE ; ne pas exposer à l’humidité ou à des températures extrêmes.
Réparabilité	Aucune pièce détachable. En cas de dysfonctionnement, contacter le service après-vente Acer.
Contenu de la boîte	Dongle HWA1, guide de démarrage rapide, notice de sécurité

FOIRE AUX QUESTIONS - WirelessMirror HWA1 ACER

Comment connecter mon appareil au WirelessMirror HWA1 ?

Connectez-vous au réseau Wi-Fi dont le SSID est affiché sur l’écran du projecteur, puis saisissez le mot de passe indiqué. Ensuite, activez la fonction Mise en miroir d’écran (Screen Mirroring) ou Affichage sans fil (Wireless Display) depuis les paramètres de votre appareil.

Quels appareils sont compatibles avec ce dongle ?

Le WirelessMirror HWA1 est compatible avec les appareils fonctionnant sous Windows 8.1 ou ultérieur, macOS 10.11 ou ultérieur, iOS 9.3 ou ultérieur, et Android 5.0 ou ultérieur, à condition qu'ils prennent en charge la projection d'écran.

Comment changer la bande de fréquence Wi-Fi (2,4 GHz / 5 GHz) ?

Vous pouvez basculer entre les bandes 2,4 GHz et 5 GHz soit via le bouton physique situé sur le dongle, soit dans les Paramètres avancés accessibles depuis l'interface web (http://192.168.203.1). Un redémarrage du système est nécessaire après le changement.

Comment mettre à jour le firmware du dongle ?

Connectez-vous à Internet, puis accédez aux Paramètres avancés via l'interface web. Si une mise à jour est disponible, la colonne Mise à niveau affiche 'New Version!'. Cliquez pour lancer la mise à jour et redémarrez le système après l'installation.

Quel est le mot de passe Wi-Fi par défaut ?

Le mot de passe par défaut est affiché sur la page de veille du projecteur. Il peut être modifié ultérieurement dans les Paramètres avancés de l'interface web.

Comment réinitialiser le dongle aux paramètres d'usine ?

Dans les Paramètres avancés de l'interface web, sélectionnez l'option Réinitialiser à la valeur par défaut. Confirmez l'opération, puis le dongle redémarrera avec les paramètres d'usine.

Que faire si la connexion échoue ou si l’écran reste noir ?

Vérifiez que le dongle est correctement alimenté via le port Micro USB (5 V / 1 A). Assurez-vous que le projecteur est allumé et sur l’entrée HDMI correspondante. Essayez de réinitialiser le dongle ou de redémarrer vos appareils. Si le problème persiste, contactez le support Acer.

Comment modifier la langue de l’interface ?

Dans les Paramètres avancés de l'interface web, sélectionnez la langue souhaitée dans le menu déroulant Langue. Un redémarrage du système peut être nécessaire pour appliquer le changement.

Quelles résolutions sont supportées par le WirelessMirror HWA1 ?

Le dongle supporte les résolutions suivantes : 1280 x 720 à 60 Hz, 1920 x 1080 à 24 Hz et 1920 x 1080 à 30 Hz. Vous pouvez modifier la résolution dans les paramètres avancés.

Le dongle fonctionne-t-il avec la technologie Miracast ?

Oui, le WirelessMirror HWA1 est compatible avec Miracast puisque les appareils Windows disposent de la fonction 'Wireless Display' qui s’appuie sur ce protocole. Pour les autres appareils, utilisez la fonction de mise en miroir d’écran native.

MODE D'EMPLOI WirelessMirror HWA1 ACER

Guide de démarrage rapide

Copyright © 2018 Acer Incorporated. Tous droits réservés. Acer WirelessMirror est une marque déposée de Acer Incorporated, enregistrée à Taiwan et dans d'autres pays. Les autres noms de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales d'autres sociétés.

Avis concernant les Réglementations et la Sécurité DÉCLARATION FCC

1. Cet appareil est conforme à l'article 15 des Réglementations de la FCC. Le fonctionnement est subordonné aux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences nuisibles.

(2) Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

1. Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler votre autorisation d'utiliser l'appareil.

REMARQUE : Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences.

Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de prendre l'une des mesures

suivantes pour tenter de remédier à ces interférences :

• Réorientez ou déplacez l'antenne réceptrice.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
• Consultez le fournisseur ou un technicien radio/télévision expérimenté.

Déclaration sur l'exposition aux radiations de la FCC

Cet équipement est conforme aux limites FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

Déclaration de conformité CE

Nous déclarons par la présente que le produit ci-dessus est conforme avec les exigences essentielles et autres dispositions applicables de la Directive CEM

2014/30/UE, la Directive Basse tension 2014/35/UE, la Directive RoHS

2011/65/UE et la Directive 2009/125/CE concernant l'établissement d'un cadre pour la définition des exigences d'écoconception pour les produits liés à l'énergie.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez.

Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements DEEE

(Déchets des Équipements Électriques et Électroniques), rendez-vous sur le site web à l'adresse

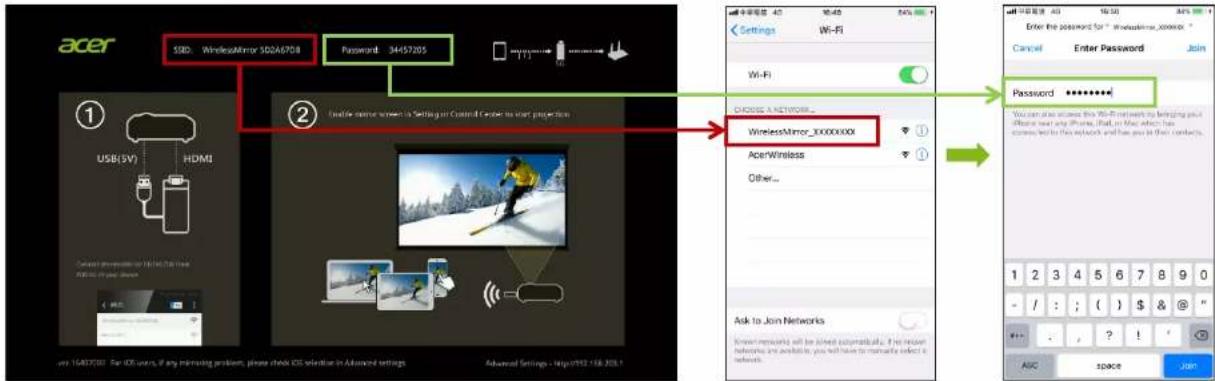

Étape 1 : Connectez l'Acer WirelessMirror en sélectionnant le SSID et entrez le mot de passe affiché sur la page de veille de votre projecteur.

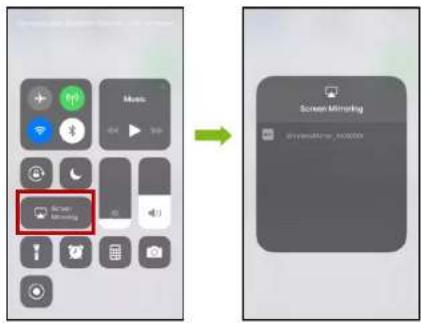

Étape 2 : Sélectionnez « [Screen Mirroring] (Mettre l'écran en miroir) » pour démarrer la projection.

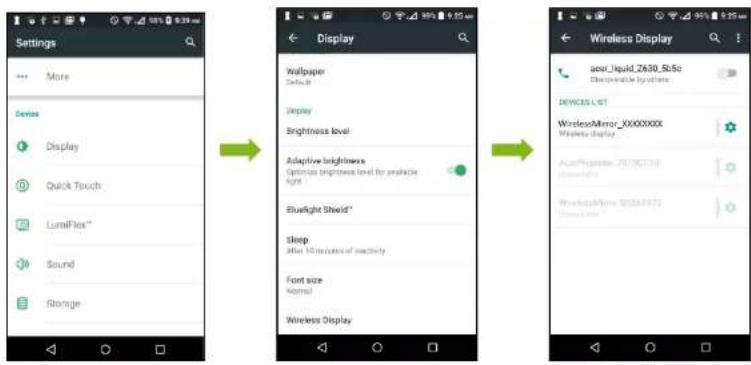

Sélectionnez [Mirror Screen] (Mettre l'écran en miroir) ou [Wireless Display] (Affichage sans fil) dans les Paramètres de votre appareil mobile.

(Remarque : La dénomination de la fonction de mise en miroir varie selon les appareils mobiles.)

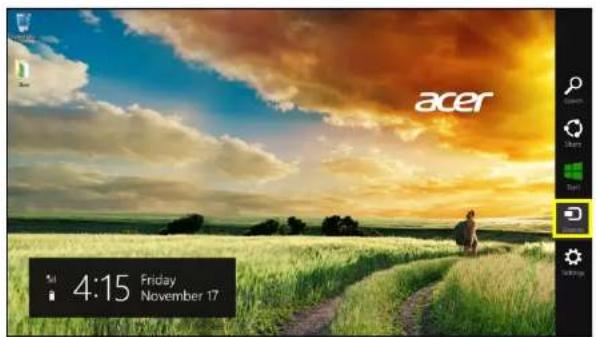

Étape 1 : Sélectionnez la fonction [Mirror Screen] (Projeter) depuis « [Devices] (Périphériques) » et ajoutez un affichage sans fil.
Étape 2 : Sélectionnez le SSID WirelessMirror et entrez le mot de passe pour démarrer la projection.

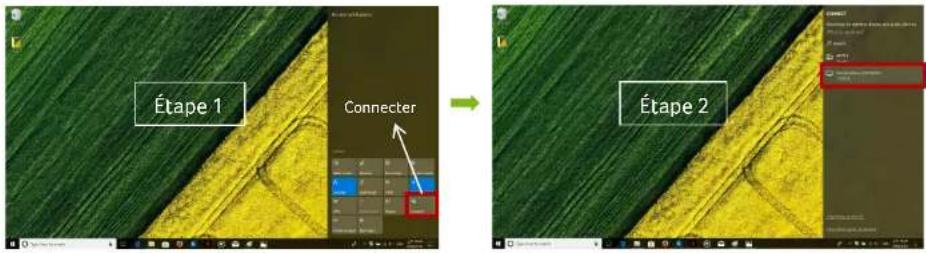

Étape 1 : Sélectionnez la fonction [Mirror Screen] (Projeter) depuis « [Connect] (Connector) ».

Étape 2 : Sélectionnez le SSID WirelessMirror et entrez le mot de passe pour démarrer la projection.

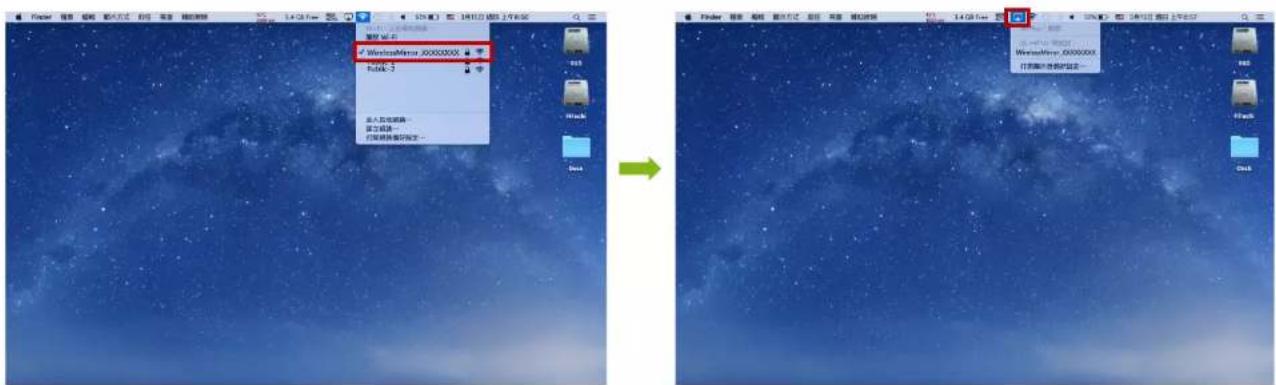

- Mac OS

Étape 1 : Utilisez votre téléphone pour connecter l'Acer WirelessMirror en sélectionnant le SSID et entrez le mot de passe affiché sur la page de veille de votre projecteur.

Étape 2 : Sélectionnez le SSID WirelessMirror pour démarrer la mise en miroir de l'écran.

Étape 1 : Utilisez votre appareil pour connecter le SSID et entrer le mot de passe de WirelessMirror

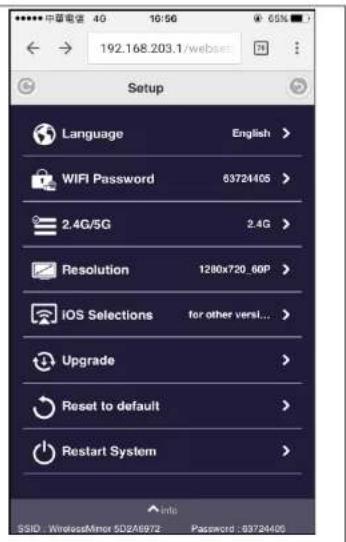

Étape 2 : Ouvrez le navigateur et entrez http://192.168.203.1

Éléments Description
Langue	Sélectionnez la langue des Paramètres avancés
Mot de passe WiFi	Modifiez le mot de passe de WirelessMirror
2,4 G / 5 G Sélectionnez le WiFi 2,4 G ou 5 G
Résolution	Sélectionner la résolution en sortie
Sélection de l’iOS	Sélectionnez une version iOS appropriée pour l’iPhone
Mettre à niveau	Procéder à la mise à niveau du firmware en ligne (Nécessaire pour se connecter d’abord à Internet)
Réinitialiser à la valeur par défaut	Réinitialiser aux valeurs prédéfinies en usine
Redémarrer le système Redémarrer le dongle

Remarque 1 : Nécessite de redémarrer le système après le réglage des paramètres.

Remarque 2 : Mettez à niveau lorsque la colonne Mise à niveau affiche « [New Version!] (Nouvelle version) » et redémarrez le système.

Remarque 3 : 2,4 G / 5 G peuvent être basculés soit par le bouton physique du dongle soit dans les paramètres avancés. La force du Wi-Fi dépend de l'environnement avec moins de murs et varie selon les appareils de différentes marques.

Spécifications du produit

Nom de produit Dongle HDMI Acer WirelessMirror (HWA1)
Interface d'entrée	Micro USB (alimentation CC 5 V / 1 A requise)
Interface de sortie HDMI 1.2
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac
Bande de fréquence	2,4 G / 5 G (par défaut 2,4 G)
Sécurité WAPA/WPA2
CPU AM8252
RAM 128 Mo DDR3
Flash 128 Mo NAND flash
Résolution en sortie	1280 x 720 à 60 Hz / 1920 x 1080 à 24 Hz / 1920 x 1080 à 30 Hz
Dimension 94 x 30 x 14,5 mm
Poids 30 g +/- 10 g

Configuration système requise

● Pour PC :- Windows OS : Windows 8.1 ou supérieur avec la prise en charge de la projection- Mac OS : Mac OS x 10.11 ou supérieur avec la prise en charge de la projection● Pour smartphone/tablette :- iOS 9.3 ou supérieur avec la prise en charge de la projection- Android 5.0 ou supérieur avec la prise en charge de la projection

En savoir plus

Visitez www.acer.com et recherchez « Pilotes et manuels » pour plus d'informations dont le Guide de l'utilisateur, la Foire aux questions et plus de conseils pour votre Acer WirelessMirror.
