HWA1 - Vidéoprojecteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dongle HDMI sans fil (WirelessMirror)
Marque	Acer
Modèle	HWA1
Interface d'entrée	Micro USB (alimentation CC 5 V / 1 A)
Interface de sortie	HDMI 1.2
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac
Bande de fréquence	2,4 GHz / 5 GHz (par défaut 2,4 GHz)
Sécurité sans fil	WPA/WPA2
Processeur	AM8252
RAM	128 Mo DDR3
Mémoire flash	128 Mo NAND
Résolution de sortie	1280 x 720 @ 60 Hz / 1920 x 1080 @ 24 Hz / 1920 x 1080 @ 30 Hz
Dimensions	94 x 30 x 14,5 mm
Poids	30 g ± 10 g
Alimentation	via port Micro USB (5 V / 1 A)
Fonctions principales	Miracast, AirPlay, mise en miroir d'écran sans fil
Configuration requise	Windows 8.1+, Mac OS X 10.11+, iOS 9.3+, Android 5.0+
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Conforme FCC et CE. Distance minimale de 20 cm du corps.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Contacter le support Acer.
Informations générales	Utilisation en intérieur. Températion de fonctionnement estimée 0-40°C.

FOIRE AUX QUESTIONS - HWA1 ACER

Comment connecter mon smartphone Android à l'Acer WirelessMirror ?

Sélectionnez le SSID du dongle affiché sur la page de veille du projecteur, entrez le mot de passe, puis dans les paramètres de votre appareil, choisissez « Miroir d'écran » ou « Affichage sans fil ».

Comment connecter un iPhone ou iPad ?

Connectez votre iPhone au réseau Wi-Fi du dongle (SSID et mot de passe sur l'écran de veille), puis ouvrez le Centre de contrôle et sélectionnez « Mise en miroir de l'écran », puis le SSID WirelessMirror.

Comment connecter un PC Windows ?

Sous Windows 8.1 ou supérieur, allez dans « Périphériques » > « Ajouter un affichage sans fil », sélectionnez le SSID du dongle et entrez le mot de passe affiché sur le projecteur.

Comment connecter un Mac ?

Connectez votre Mac au réseau Wi-Fi du dongle, puis ouvrez un navigateur et entrez l'adresse http://192.168.203.1. Suivez les instructions pour démarrer la mise en miroir.

Comment changer le mot de passe Wi-Fi du dongle ?

Accédez aux Paramètres avancés via l'interface web (http://192.168.203.1) ou le menu affiché sur le projecteur. Modifiez le champ « Mot de passe WiFi » et redémarrez le système.

Comment changer la résolution de sortie ?

Dans les Paramètres avancés, sélectionnez la résolution souhaitée parmi les options disponibles (par exemple 1280x720 ou 1920x1080). Redémarrez le dongle après modification.

Comment mettre à jour le firmware ?

Connectez le dongle à Internet, puis dans les Paramètres avancés, cliquez sur « Mettre à niveau ». Si une nouvelle version est disponible, téléchargez-la et redémarrez le système.

Que faire si l'appareil ne se connecte pas ?

Vérifiez que votre appareil est compatible (Android 5.0+, iOS 9.3+, Windows 8.1+, Mac OS X 10.11+). Rapprochez-vous du dongle, redémarrez-le et assurez-vous que le mot de passe est correct. Essayez de basculer entre 2,4 GHz et 5 GHz.

Quels systèmes d'exploitation sont compatibles ?

Le dongle est compatible avec Windows 8.1 et supérieur, Mac OS X 10.11 et supérieur, iOS 9.3 et supérieur, ainsi qu'Android 5.0 et supérieur.

Comment réinitialiser le dongle aux paramètres d'usine ?

Dans les Paramètres avancés, sélectionnez « Réinitialiser à la valeur par défaut ». Confirmez et redémarrez le dongle. Tous les paramètres seront effacés.

MODE D'EMPLOI HWA1 ACER

Guide de démarrage rapide

Copyright © 2018 Acer Incorporated. Tous droits réservés. Acer WirelessMirror est une marque déposée de Acer Incorporated, enregistrée à Taiwan et dans d'autres pays. Les autres noms de produits et de sociétés mentionnés dans ce document peuvent être des marques commerciales d'autres sociétés.

Avis concernant les Réglementations et la Sécurité DÉCLARATION FCC

1. Cet appareil est conforme à l'article 15 des Réglementations de la FCC. Le fonctionnement est subordonné aux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences nuisibles.

(2) Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

1. Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler votre autorisation d'utiliser l'appareil.

REMARQUE : Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences.

Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s'il n'est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Quoi qu'il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l'appareil est à l'origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l'on peut déterminer en l'allumant puis en l'éteignant, il est recommandé à l'utilisateur de prendre l'une des mesures

suivantes pour tenter de remédier à ces interférences :

• Réorientez ou déplacez l'antenne réceptrice.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil à une prise appartenant à un circuit différent de celui du récepteur.
• Consultez le fournisseur ou un technicien radio/télévision expérimenté.

Déclaration sur l'exposition aux radiations de la FCC

Cet équipement est conforme aux limites FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps.

Déclaration de conformité CE

Nous déclarons par la présente que le produit ci-dessus est conforme avec les exigences essentielles et autres dispositions applicables de la Directive CEM

2014/30/UE, la Directive Basse tension 2014/35/UE, la Directive RoHS

2011/65/UE et la Directive 2009/125/CE concernant l'établissement d'un cadre pour la définition des exigences d'écoconception pour les produits liés à l'énergie.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez.

Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements DEEE

(Déchets des Équipements Électriques et Électroniques), rendez-vous sur le site web à l'adresse

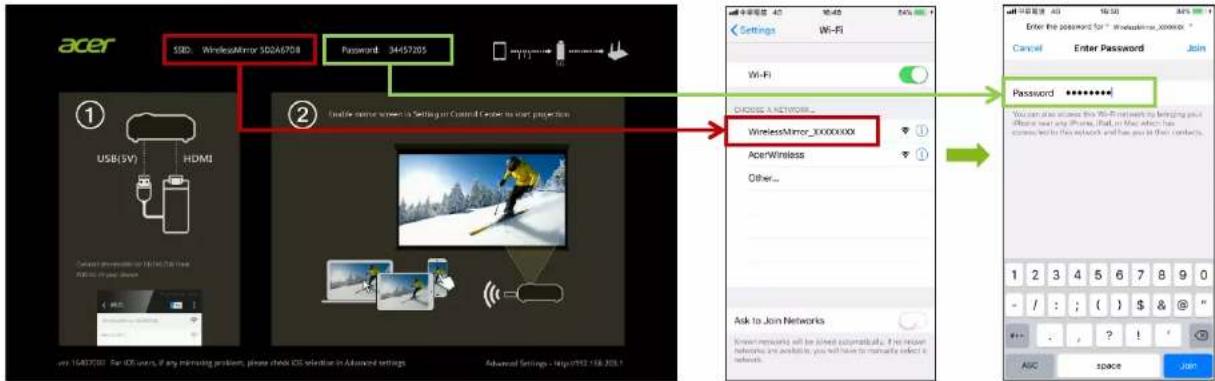

Étape 1 : Connectez l'Acer WirelessMirror en sélectionnant le SSID et entrez le mot de passe affiché sur la page de veille de votre projecteur.

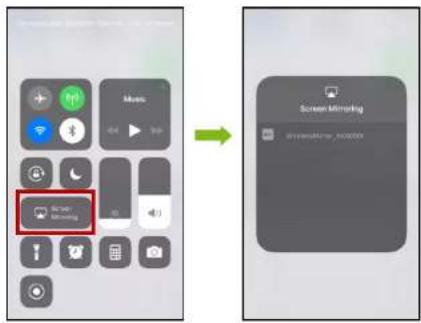

Étape 2 : Sélectionnez « [Screen Mirroring] (Mettre l'écran en miroir) » pour démarrer la projection.

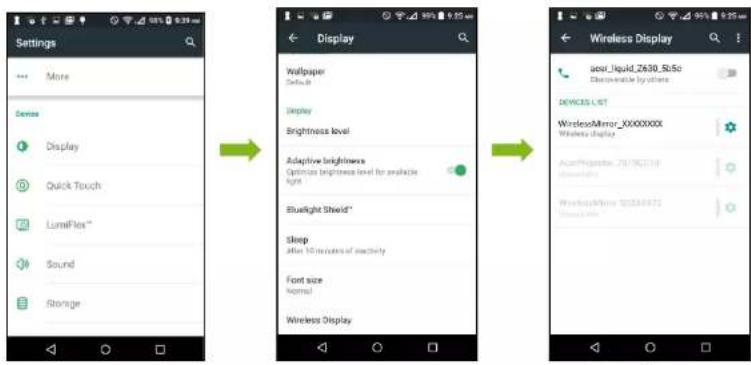

Sélectionnez [Mirror Screen] (Mettre l'écran en miroir) ou [Wireless Display] (Affichage sans fil) dans les Paramètres de votre appareil mobile.

(Remarque : La dénomination de la fonction de mise en miroir varie selon les appareils mobiles.)

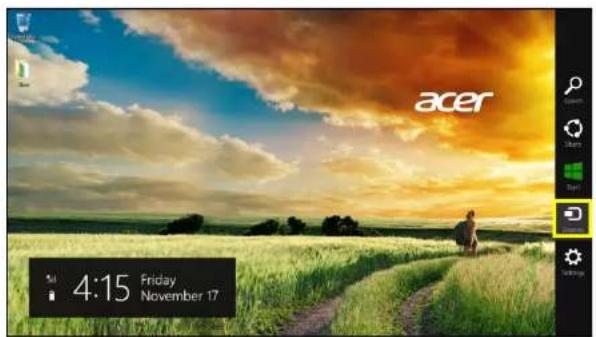

Étape 1 : Sélectionnez la fonction [Mirror Screen] (Projeter) depuis « [Devices] (Périphériques) » et ajoutez un affichage sans fil.
Étape 2 : Sélectionnez le SSID WirelessMirror et entrez le mot de passe pour démarrer la projection.

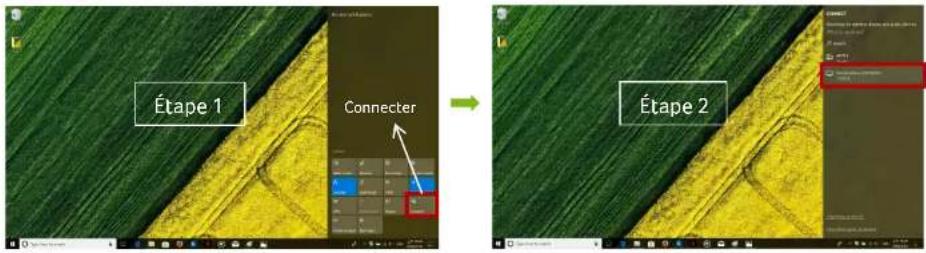

Étape 1 : Sélectionnez la fonction [Mirror Screen] (Projeter) depuis « [Connect] (Connector) ».

Étape 2 : Sélectionnez le SSID WirelessMirror et entrez le mot de passe pour démarrer la projection.

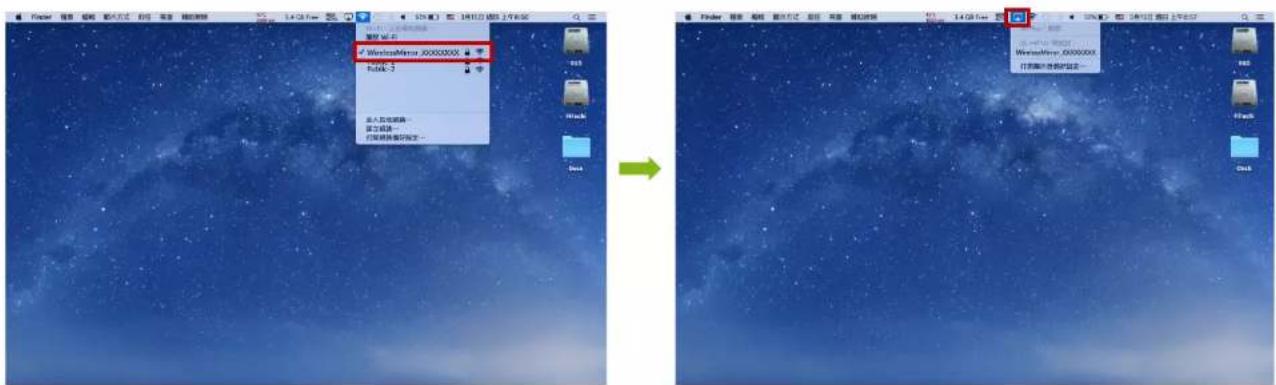

- Mac OS

Étape 1 : Utilisez votre téléphone pour connecter l'Acer WirelessMirror en sélectionnant le SSID et entrez le mot de passe affiché sur la page de veille de votre projecteur.

Étape 2 : Sélectionnez le SSID WirelessMirror pour démarrer la mise en miroir de l'écran.

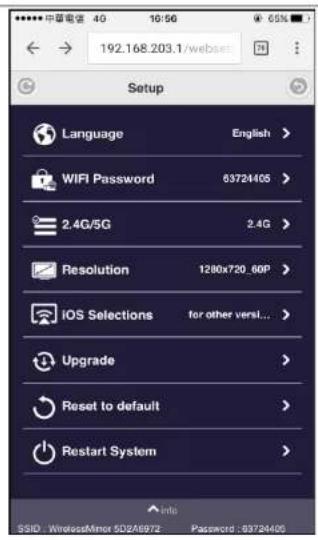

Étape 1 : Utilisez votre appareil pour connecter le SSID et entrer le mot de passe de WirelessMirror

Étape 2 : Ouvrez le navigateur et entrez http://192.168.203.1

Éléments Description
Langue	Sélectionnez la langue des Paramètres avancés
Mot de passe WiFi	Modifiez le mot de passe de WirelessMirror
2,4 G / 5 G Sélectionnez le WiFi 2,4 G ou 5 G
Résolution	Sélectionner la résolution en sortie
Sélection de l’iOS	Sélectionnez une version iOS appropriée pour l’iPhone
Mettre à niveau	Procéder à la mise à niveau du firmware en ligne (Nécessaire pour se connecter d’abord à Internet)
Réinitialiser à la valeur par défaut	Réinitialiser aux valeurs prédéfinies en usine
Redémarrer le système Redémarrer le dongle

Remarque 1 : Nécessite de redémarrer le système après le réglage des paramètres.

Remarque 2 : Mettez à niveau lorsque la colonne Mise à niveau affiche « [New Version!] (Nouvelle version) » et redémarrez le système.

Remarque 3 : 2,4 G / 5 G peuvent être basculés soit par le bouton physique du dongle soit dans les paramètres avancés. La force du Wi-Fi dépend de l'environnement avec moins de murs et varie selon les appareils de différentes marques.

Spécifications du produit

Nom de produit Dongle HDMI Acer WirelessMirror (HWA1)
Interface d'entrée	Micro USB (alimentation CC 5 V / 1 A requise)
Interface de sortie HDMI 1.2
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac
Bande de fréquence	2,4 G / 5 G (par défaut 2,4 G)
Sécurité WAPA/WPA2
CPU AM8252
RAM 128 Mo DDR3
Flash 128 Mo NAND flash
Résolution en sortie	1280 x 720 à 60 Hz / 1920 x 1080 à 24 Hz / 1920 x 1080 à 30 Hz
Dimension 94 x 30 x 14,5 mm
Poids 30 g +/- 10 g

Configuration système requise

● Pour PC :- Windows OS : Windows 8.1 ou supérieur avec la prise en charge de la projection- Mac OS : Mac OS x 10.11 ou supérieur avec la prise en charge de la projection● Pour smartphone/tablette :- iOS 9.3 ou supérieur avec la prise en charge de la projection- Android 5.0 ou supérieur avec la prise en charge de la projection

En savoir plus

Visitez www.acer.com et recherchez « Pilotes et manuels » pour plus d'informations dont le Guide de l'utilisateur, la Foire aux questions et plus de conseils pour votre Acer WirelessMirror.
