Type de produit	Commutateur réseau industriel PoE+
Marque	Tripp Lite (Eaton)
Modèle	NGI-M08C4POE8-2
Nombre de ports	8 ports 10/100/1000 Mbps avec PoE+
Alimentation	48 V DC (externe, adaptateur secteur fourni)
Consommation électrique	120 W max (charge PoE incluse)
Budget PoE	120 W total, jusqu'à 30 W par port
Dimensions (L x P x H)	150 x 100 x 30 mm
Poids	0,8 kg
Matériau du boîtier	Métal (acier) robuste
Montage	Rail DIN 35 mm ou fixation murale
Mise à la terre	Borne de terre obligatoire (vis M4)
Température de fonctionnement	-40 °C à +75 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Indice de protection	IP30
Fonctions réseau	IEEE 802.3af/at, VLAN, QoS, IGMP snooping, gestion
Gestion	Interface Web, SNMP, CLI
Garantie	3 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - NGI-M08C4POE8-2 Tripp Lite

Comment monter le commutateur sur un rail DIN ?

Placez le commutateur sur le rail DIN par le haut en utilisant la fente, puis poussez l'avant vers la surface de montage jusqu'à ce qu'il s'enclenche avec un clic.

Comment démonter le commutateur du rail DIN ?

Appuyez sur le commutateur par le haut et tirez sur le bord inférieur, puis retirez-le du rail DIN.

Pourquoi la mise à la terre est-elle obligatoire ?

La mise à la terre protège contre les décharges électrostatiques et les surtensions. Assurez-vous que le rail ou le panneau de montage est correctement mis à la terre conformément à la norme ETSI ETS 300 253.

Quel type d'alimentation utiliser ?

Utilisez une source 48 V DC (adaptateur secteur fourni). La puissance totale allouée au PoE est de 120 W.

Comment connecter des périphériques PoE ?

Connectez vos appareils (caméras, points d'accès) sur les ports 1 à 8. Le commutateur détecte automatiquement la norme 802.3af/at et fournit jusqu'à 30 W par port.

Puis-je utiliser ce commutateur en extérieur ?

Non, l'indice IP30 ne protège que contre les corps solides >2,5 mm. Il doit être installé dans une armoire ou boîtier intérieur sec.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Appuyez sur le bouton Reset à l'aide d'un trombone pendant 10 secondes. Tous les réglages (VLAN, mots de passe) seront effacés.

Que faire si les voyants d'alimentation ne s'allument pas ?

Vérifiez la connexion de l'alimentation 48 V et le fusible. Si le problème persiste, contactez le support Tripp Lite.

Le commutateur supporte-t-il les VLAN ?

Oui, via l'interface Web ou SNMP. Vous pouvez créer jusqu'à 256 VLAN 802.1Q.

Comment nettoyer le commutateur ?

Débranchez l'alimentation. Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques.

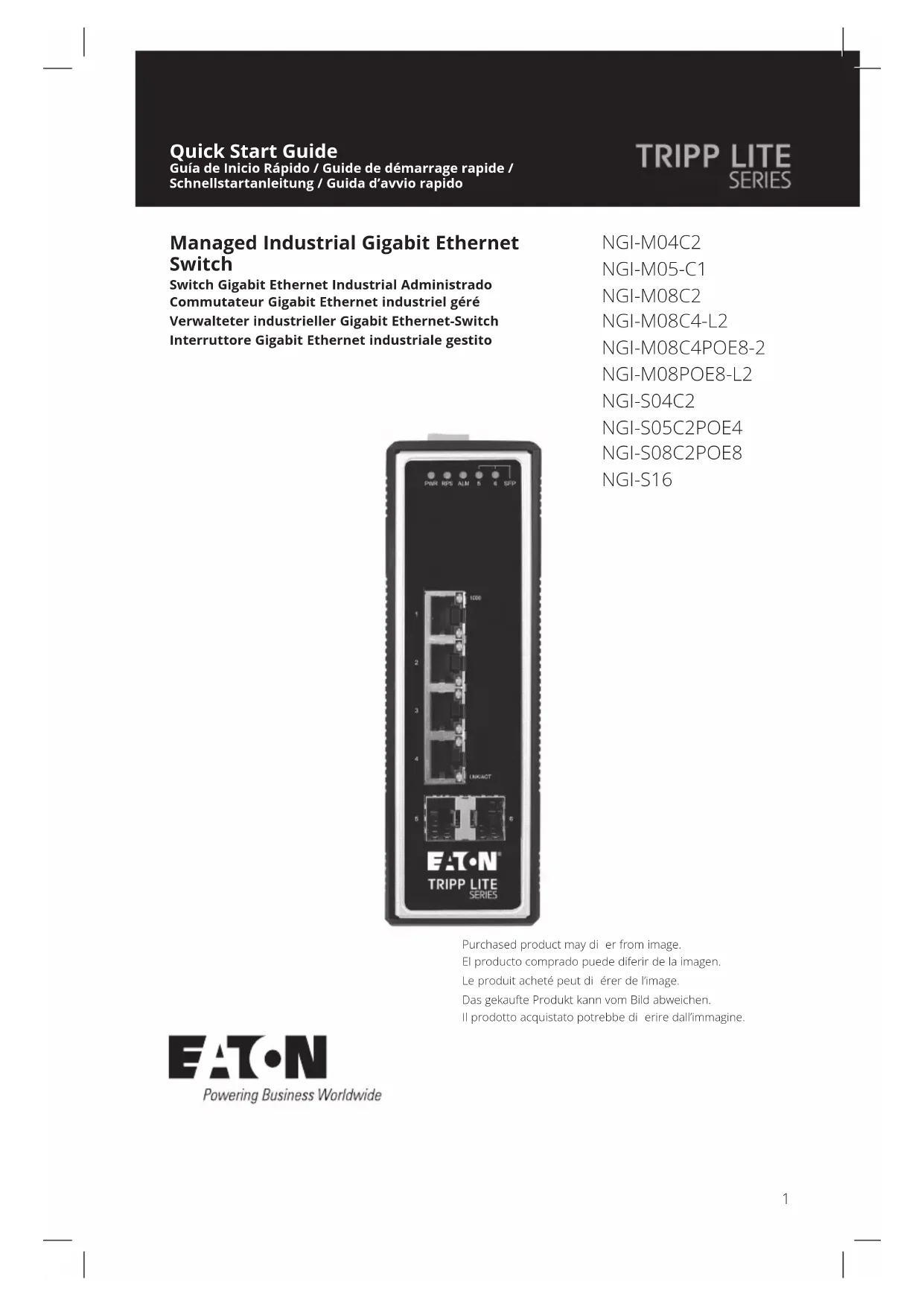

MODE D'EMPLOI NGI-M08C4POE8-2 Tripp Lite

Le produit acheté peut di érer de l'image.

Montage du commutateur Démontage du commutateur

Montage des Switches Ausbau des Switches

ATTENTION : ce Commutateur est un dispositif de type ouvert et doit être monté sur rail DIN ou xé au mur (facultatif) dans une armoire ou un boîtier.

Montage du commutateur

Placez le commutateur sur le rail DIN par le haut en utilisant la fente, puis poussez l'avant du commutateur vers la surface de montage jusqu'à ce qu'il s'enclenche avec un clic.

Démontage du commutateur

Appuyez sur le commutateur par le haut et tirez sur le bord inférieur du commutateur, puis retirez le commutateur du rail DIN.

Mise à la terre du commutateur

Avant de mettre le commutateur sous tension, mettez le commutateur à la terre. Assurez-vous que le Rack sur lequel le commutateur doit être monté est correctement mis à la terre et qu'il est conforme à la norme ETSI ETS 300 253. Véri ez qu'il y a une bonne connexion électrique au point de mise à la terre du Rack (pas de peinture ni de traitement de surface isolant).

Installation

Instalación / Installation /

ATTENTION : ce commutateur est destiné à être monté sur une surface de montage bien mise à la terre, telle qu'un panneau métallique.

ATTENTION : la connexion à la terre ne doit pas être supprimée sans que toutes les connexions d'alimentation aient été déconnectées.

ATTENTION : il est conseillé d'utiliser un rail de montage non corrosif. Lors de l'installation, veillez à laisser su samment d'espace pour installer correctement le câblage et permettre une bonne circulation de l'air.

Deutsch

Montage des Switches

Nous garantissons que nos produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. Notre responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter Triplite.Eaton.com/support/product-returns avant d'envoyer de l'équipement pour réparation. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF AUX TERMES DES PRÉSENTES, NOUS N'ÉMETTONS AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉS DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, nous ne pourrons être tenus responsables de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
