MODE D'EMPLOI HRO4H18-4 HAIER
合格证
Certificate of Quality
检验员：
Haier
反渗透净水机 使用说明书
HRO4H18-4
HRO4H19-4
青岛海尔施特劳斯水设备有限公司
地址:山东省青岛胶州市海尔路1号
生产商：深圳市金利源净水设备有限公司
地址：深圳市龙岗区龙岗街道龙盛路高新科技园香玉儿工业厂区5#厂房3楼
在线报修地址：http://service.haier.com
售后服务热线：4009 999 999
网址：www.haier.com
版次：2015年第一版
- 使用前请仔细阅读本说明书
·本公司保留说明书解释权
· 产品外观请以实物为准 - 阅后请与发票一并妥善保存
- 如遇产品技术或软件升级，恕不另行通知
·本产品只适合在中国大陆销售和使用
扫描二维码 智享贴心服务
扫描二维码，关注海尔净水
微信公众号，智享科技魅力
尊敬的海尔用户：
感谢您选择、使用海尔产品。
我们承诺：
您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：
“1”: 送货安装服务一次就好
“5”: 五项组合服务:
【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗延长产品寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。
【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。
体现海尔真诚、贴心的服务，海尔友情提醒您：
海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4009 999999 或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。
海尔，期待您的参与！
如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。
执行标准
GB 4706.1-2005《家用和类似用途电器的安全第1部份：通用要求》 QB/T 4144-2010《家用和类似用途反渗透净水机》
目录
| 使用注意事项 | 1-2 |
| 注意事项......1 | |
| 装箱清单......2 | |
| 产品简介 | 3-5 |
| 产品型号及主要参数 | 3 |
| 产品部件名称 | 3 |
| 工作原理图 | 4 |
| 电器原理图 | 4 |
| 产品特点 | 5 |
| 产品功能 | 5 |
| 安装及维修 | 5-12 |
| 安装方法 | 5 |
| 使用方法 | 10 |
| 维护保养 | 11 |
| 常见故障处理 | 12 |
| 保修证 | 13 |
| 用户须知 | 13 |
使用前请仔细阅读本说明书
请妥善保存本说明书以备使用
产品外观、颜色或表面图案以实物为准
我们的产品在不断更新，若有变更恕不另行通知
使用注意事项
注意事项
注：本项目所有内容均与安全有关，请用户务必遵守。
本项目中的注意事项只是为了正确地使用本产品。
注意事项中解释了危险、危害的程度大小及可能发生的事故。
- 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
- 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
- 儿童及无行为能力人请在监护人监督下使用本产品。
- 倘若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
- 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
- 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响。当水质不符合标准、水压过低、水温小于25℃时，其产水流量将小于标准值。
| 禁止标志 | 凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。 |
| 警示标志 | 凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。 |
| 注意标志 | 凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。 |
禁止
避免阳光及户外 避免安装在阳光直射及 户外的场所
防冻 请勿将产品储存或暴露在0℃以下的环境中
受热禁止在机体附近存放易燃易爆或受热易变形变质物品
使用注意事项
| !警示 | |||
故障处理 机器出现故障时,请迅速切断水源、电源 | 避免小孩接触 请勿让小孩操作 | 紧急呼叫 寻求帮助请呼叫当地销售服务中心 | |
| 注意 | |||
 维护请勿自行拆卸机器上的零部件,以防机器漏水和受损 |  温度请在4℃~40℃干燥场所使用 | 停用 超过24小时不使用净水机,请关闭其水源、电源 | |
| 配件和滤芯为保持机器正常运转,请务必使用带本公司防伪标贴的配件和滤芯请使用带有海尔防伪标贴的滤芯 |  | 正确的维修服务本公司指定的经过专业培训持证上岗人员方可维修此机 | |
装箱清单
| 序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
| 1 | 主体 | 1台 | 9 | 膨胀胶塞5*50 | 4个 |
| 2 | 2分双水龙头 | 1套 | 10 | 螺钉ST4*25 | 3个 |
| 3 | 龙头挂片 | 1套 | 11 | 膨胀胶塞4*25 | 3个 |
| 4 | 白色2分PE管 | 1卷(6米) | 12 | 说明书 | 1本 |
| 5 | 挂板 | 1块 | 13 | 电源适配器 | 1个 |
| 6 | 连接式三通 | 1个 | 14 | PP棉滤芯/5微米 | 1支 |
| 7 | 生料带 | 1卷 | 15 | 烧结活性炭 | 1支 |
| 8 | 螺钉ST5*50 | 4个 | 16 | RO反渗透膜 | 2支 |
产品简介
产品型号及主要参数
| 产品名称 | 海尔牌HRO4H18-4反渗透纯水机 |
| 产品型号 | HRO4H18-4 |
| 适用水质 | 市政自来水 |
| 适用水压 | 0MPa~0.4MPa |
| 适用水温 | 5°C~38°C |
| 适用环境温度 | 4°C~40°C |
| 适用环境湿度 | ≤90% |
| 额定电压 | 24V |
| 额定功率 | 63W |
| 防触电保护类型 | III类 |
| 净水流量 | 63L/h |
| 总水流量 | 2000L |
| 出水水质 | 符合《生活饮用水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求。 |
| 整机尺寸 | 480x400x140mm |

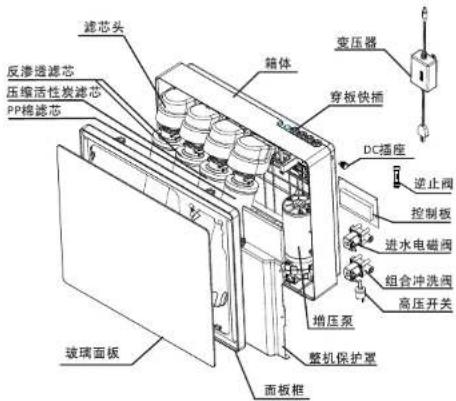

产品部件名称
产品简介

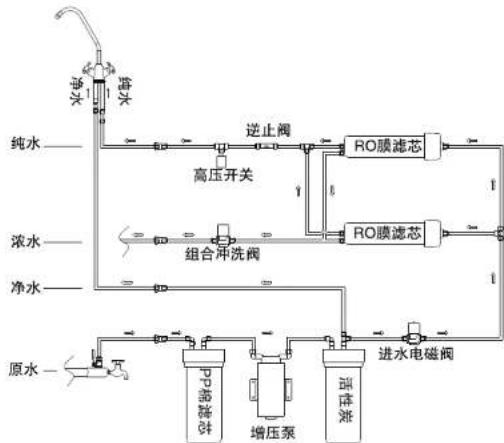

工艺原理图
电气原理图
| 序号 | 线色 | 配线 | 序号 | 线色 | 配线 | 序号 | 线色 | 配线 | ||
| 1 | 蓝 | 高压开关 | 5 | 黑 | 进水阀 | 9 | 白 | 24VB(负极) | ||
| 2 | 蓝 | 高压开关 | 6 | 黑 | 进水阀 | 10 | 粉红 | 24VA(正极) | ||
| 3 | 红 | 冲洗阀 | 7 | 绿 | 泵 | |||||
| 4 | 红 | 冲洗阀 | 8 | 绿 | 泵 |
4
产品简介
产品特点
1) 该产品采用四级过滤，有效滤除水中的部分物理物质。
2) 高精度反渗透RO膜，过滤精度可达0.0001微米，利用反渗透原理，分离水中的部分物质：如砷、镉、钴、铅、铁、铜、锌等。
3) 涉水部件均采用食品级材料，安全可靠。
4) 智能化设计，自动控制系统，确保机器可靠运行。
5) 超静音马达设计, 使用舒适安心。
产品功能
第一级 PP棉滤芯：去除自来水中的悬浮物、泥沙、管道铁锈、红虫、胶体等大体积的杂质。
第二级 烧结活性炭滤芯：可吸附水中的异色异味、余氯、有机物等物质。
第三级 反渗透膜滤芯：高分子反渗透技术，过滤孔径0.0001微米，能有效滤除水中部分的有机物、微生物、化学残留物等有害物质。
第四级 后置活性炭滤芯：进一步吸附水中残留的异色、异味，调整水质口感，确保水质清醇。口感合适。
安装方法
产品的安装使用与调试：
用户购买海尔反渗透RO净水机后，应请专业安装人员对产品进行安装与调试，安装之前请确认包装箱内的随机附件是否完整。装箱清单在产品外包装箱上。
1、安装的环境要求
1.1 本产品HR04H18-4机型为大流量机型，可安装在市政自来水管路接口。
1.2 应有220V\~电源插座。
1.3 产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。
5
安装及维护
安装方法
注意：使用钻孔工具时请注意人身安全，并且孔位不能有隐藏的水、电、气管线。
2.1 必须由专业的人员持证上岗安装。
2.2 安装所需的工具和材料: 万用表、试电笔、电线、绝缘胶布线管(槽)、插座板、膨胀胶塞、自攻螺丝等。
2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。
2.4 改装完毕后，检查电路和清理现场。
3、水路改装/进水三通的安装
3.1 有自来水管网：（如图一）
3.1.1 所需的工具和材料：进水三通、进水球阀（配件）、生料带（水胶布）、2分PE管、活动扳手（呆扳手）、平/尖嘴钳等。
3.1.2 打扫清理安装区域，关闭进水总阀门，拆卸水管接头（水龙头或角阀等）。
3.1.3 连接进水三通及进水球阀（注意：螺纹的连接应加密封用的生料带或密封圈）。
3.1.4 进水球阀与进水三通安装时，先将自来水龙头或角阀拆下，将进水阀装在三通接头上后，连同三通接头接回原水龙头或角阀处。
3.1.5 进水管的安装：用PE管将进水球阀与主机的进水口连接，注意要有足够的预留长度。
6
安装及维护
安装方法

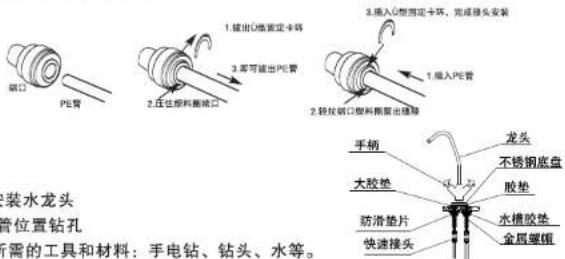

4、快接接头的安装连接
产品的进出水口都有快接接头端口。快接接头是一种不需要工具就能实现快速牢固连接的接头端口。首先拔出端口处U型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴，就可轻易拔去喇叭型塑料柱塞。将PE管插入接头端口到底。向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把U型固定卡环插入缝隙即可。
出水管位置钻孔
5.1 所需的工具和材料：手电钻、钻头、水等。
5.2 根据用户意见，在洗漱盆或水槽等面板上定位划圈。
5.3 钻孔尽量选用金属专用开孔钻器。根据情况，选用
合适的钻头（推荐使用Φ29的金属开孔器和Φ12的钻头）。
5.4 钻孔时集中精神，注意安全，尽量避免和其他人员交流。钻头钻孔过程中会产生热量，可以加水降温。
5.5 钻孔完毕，清理好钻孔留下的碎屑污物等。
5.6 水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头。
鹅颈龙头的安装（见安装图）
5.7 所需要的工具和材料：尖嘴钳、纯净水鹅颈龙头套件、2分PE管等。
5.8 将龙头下方螺帽拧下，依次把带有保护膜的不锈钢底盘、大胶垫套入螺纹丝管，穿入台面孔。再将金属垫片、小垫片等套入螺纹丝管，将金属螺帽旋入，固定龙头。保证水龙头底座不旋动。
5.9 裁剪适当长度的PE管，在一端用快速接头与PE管将鹅颈龙头与主机的产水口连接，卡上U型卡夹。
5.10 根据单/双出水类别相连接，切勿接错水质类别。
安装及维护
安装方法
7、PE水管连接
本机采用快速接头，只要将水管插入对应的接头中即可。（见安装图）
在连接水管前先截取适当长度的PE管，并确保PE管的切面光滑整齐以防漏水。
①纯水连接：将白色PE管一端连接在鹅颈龙头长的进水端，另一端连接在机身上部贴有纯水接口标贴的连接口。
②原水连接：将白色PE管一端连接在自来水进水球阀上，另一端连接在机身上部贴有原水口标贴的连接口。
③净化水连接：将白色PE管一端连接在鹅颈龙头短的进水端，另一端连接在机身上部贴有净化水接口标贴的连接口。
④ 冲洗连接：将白色PE管一端插入并固定在排水管上，另一端连接在机身上部贴有浓缩水接口标贴的连接口。
◎水管应沿着橱柜边缘安装。
◎使用适当的工具垂直剪裁，将水管剪成需要的长度。
◎水管安装时切勿弯折，以免水管受挤压。
◎为了使水流量畅通、快接，连接主机与水龙头的水管越短越好。
安装及维护
安装方法
使用方法
(1) 安装使用方法
第一步 将配件二分管插入对应的管口内。
第二步 打开自来水进水三通阀，检查各连接头是否锁紧、密封。
第三步 打开鹅颈龙头纯水端（确保鹅颈龙头净水端关闭），关闭储水桶球阀，插上电源，马达运转，让水流约10分钟，将管路及膜上原有保护液冲洗干净（开始时，可能有后置活性炭滤芯的细炭粉流出，属于正常现象，几分钟后就会消失），同时将管路的空气排出。
第四步 关闭鹅颈龙头，马达运行几秒后停止，机器显示满水。保持5分钟，检查机器各接头有无漏水现象。
第五步 如有漏水情况发生，请关闭机器电源及进水阀，检查好漏水处，再通水通电。
安装及维护
使用方法
注意：
a.净化水是经过机器初步过滤的，去除了水中的泥沙、铁锈、水藻、红虫、胶体等大颗粒污染物，可用来淘米洗菜。
b.纯净水是经过机器精细过滤的，去除了水中的泥沙、铁锈、水藻、红虫、胶体等大颗粒污染物，可煮饭、煲汤、泡茶和直接饮用。
c. 当水温很低时，纯净水出水量会下降，属于正常现象。
d. 长时间不在家时，请拔出电源插头并关闭进水三通球阀，切断水源。
e.长时间不放水时，纯净水TDS值会偏高，这是正常现象，此时需排掉纯净水进行冲洗。
(2) 显示板操作使用方法
冲洗:系统进入上电后自动冲洗状态,进水电磁阀上电,增压泵启动,组合冲洗阀上电,系统连续冲洗90秒,然后关闭组合冲洗阀。冲洗时,“冲洗”显示灯点亮并闪烁,闪频为0.5秒。
HRO4H18-4
制水: 当高压开关接通后(打开水龙头), 进水电磁阀开启, 增压泵启动工作(此刻亮起制水灯并闪烁)。
水满: 当高压开关断开后, 进水电磁阀关闭, 增压泵停止工作, 组合冲洗阀断电(此刻亮起水满灯)。
漏水: 当漏水保护器检测到漏水时, 系统强制停止增压泵, 系统强制关闭进水电磁阀, 系统控制蜂鸣器连续 “滴、滴” 两声, 间隔1秒钟, 循环60次。系统持续点亮 “漏水” 灯井闪烁, 闪频为0.5秒。每隔10分钟循环蜂鸣提醒一次, 直至排除故障断电后重新上电。(漏水保护器异常期间, 程序停止工作, 人工无法操作, 直至排除故障重新上电开机)。
滤芯：滤芯寿命显示灯组显示滤芯寿命（显示为蓝色）。每条寿命灯为5格，每格代表1/5的寿命。1/5寿命结束后，显示熄灭第1格；2/5寿命结束后，显示熄灭第1、第2格，以此类推，使用到最后一格时显示为红色，当滤芯条寿命用完后，最后一格红色灯闪烁提示更换滤芯，系统以水泵的累计工作时间计算滤芯的使用寿命，计算频率为1秒。系统把累计工作时间写入记忆器，断电不失效。
按键操作
触摸按键-冲洗
用户触摸“冲洗”按键，系统强制组合冲洗阀工作，脉冲5秒，停止1秒，循环3次后，断开组合冲洗阀。冲洗时，系统点亮“冲洗”灯并闪烁，闪频为0.5秒。冲洗结束后，熄灭“冲洗”灯。
安装及维护
触摸按键-复位
长按“复位”按键3秒激活滤芯更换程序，进入滤芯寿命复位程序后，可以选择不同滤芯，当滤芯条闪烁的时候轻触3秒复位键，选择到的滤芯将被复位，5秒内无任何动作执行，将恢复正常控制状态。开机10秒内，长按“复位”键6秒蜂鸣器长响一声（约3秒），所有滤芯寿命时间完成复位。
维护保养
1.滤芯更换周期
产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。在市政自来水的原水水温、水压、水质符合本说明书的前提下，按日平均纯净水用水量10升的情况下，各滤芯更换周期如下：
| 第一级 | PP棉滤芯 | 6个月 |
| 第二级 | 烧结活性炭滤芯 | 12个月 |
| 第三级 | 反渗透膜滤芯 | 24个月 |
| 第四级 | 反渗透膜滤芯 | 24个月 |
注意：如出现下列情况，也应考虑更换滤芯：
出水的水质较差，口感不好，出水TDS值大幅上升。
出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯。
如发现滤芯表面严重变色，或外表面已被污垢覆盖。
滤芯堵塞严重，出水缓慢或不出水时。
2. 滤芯更换
为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。
3. 滤芯更换步骤
1)、关闭电源、关进水球阀
2)、提起所需要更换的滤芯大约15度，向左旋转取出滤芯。
3)、将新的滤芯拆包，取下滤芯保护盖，向右旋转进滤芯头并将滤芯压进卡爪，然后盖上面壳及扭上箱体底部螺丝。
安装及维护
常见故障处理
| 故障现象 | 可能原因 | 解决对策 |
| 机器不出水产水量变小 | PE管打折 | 理顺PE管 |
| 进水三通球阀是否关闭 | 打开进水三通球阀 | |
| 水源 | 给水源供水 | |
| PP棉滤芯是否堵塞 | 更换滤芯 | |
| 原水水温是否太低 | 无 | |
| 原水流量是否足够 | 无 | |
| 机器不运行 | 电源故障 | 检查是否有电 |
| 电源适配器失效 | 更换电源适配器 | |
| 味道异常 | 是否长时间停用机器 | 将机器的滤芯(除RO膜)各冲洗5分钟,若不能改善,请更换活性炭滤芯。 |
| 水储存时间过长 | 排尽压力桶内的水 | |
| 是否长时间没有换滤芯 | 更换滤芯 | |
| 运行过程中有异常噪音 | 电源电压是否正常 | 通知维修员现场调整或更换 |
| 原水流量是否足够 | 原水容器内增加水量 | |
| 变压器是否渗进水 | 通知维修员现场调整或更换 | |
| 泵有故障 | 通知维修员现场调整或更换 |
保修证
用户须知
1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；日的代表：数字1\~9，代表1\~9日，字母A-X，代表10\~31日；
月份的代表：数字1\~9，代表1\~9月，字母A-C，代表10\~12月；
年份的代表：数字1\~9，代表2001\~2009年，字母A\~X，代表2010\~2031年；
注：字母中无1与0，顺序以此类推。
青岛海尔施特劳斯水设备有限公司保修使用说明
尊敬的用户：
感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：
● 本产品是经过严格的质量管理以及检验过程的产品。
- 将保修证书妥善保管，作为您享受保修服务的凭据。
如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
● 保修期内整机免费保修一年（自购买日起，以发票日期为准）。
如果使用过程中净水机出现故障无法排除时，请按以下方法联系维修：
保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修净水机。
超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。
注：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。
保修年限
1、整机免费保修一年（自购买之日起，以发票日期为准）。
注：滤芯为耗材，不在保修范围之内
2、下列情况，不属免费服务范围
A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D 未经我公司许可 自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用
