HP15 - Filtre à eau HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pré-filtre d'eau
Marque	Haier
Modèle	HP15
Usage	Filtration des grosses particules (rouille, sable, sédiments) en entrée de domicile
Matériau du tamis	Acier inoxydable SUS316
Finesse de filtration	40 microns
Débit nominal	4 m³/h
Capacité totale de traitement	5000 m³
Pression de service	0,1 à 0,5 MPa
Température de l'eau	5 à 38 °C
Température ambiante	4 à 40 °C
Humidité ambiante	≤ 90 %
Type de raccordement	Entrée/sortie 1 pouce, adaptateur 1 pouce/6 points fourni
Matériau du corps	Polycarbonate (PC) transparent
Dimensions (L × P × H)	231 × 98 × 324 mm
Poids	Environ 1,5 kg
Alimentation électrique	Aucune (fonctionnement hydraulique)
Type de rinçage	Contre-courant (manuel via vanne de vidange)
Particularités	Corps transparent pour visualiser l'encrassement ; filtre inox lavable et réutilisable
Nettoyage et entretien	Ouvrir la vanne de vidange régulièrement pour évacuer les dépôts ; pas de remplacement de filtre nécessaire
Sécurité	Ne pas démonter ; pression maxi 0,5 MPa ; ne pas exposer au gel ; arrêter l'eau en cas de fuite
Installation	Sur conduite d'eau froide ; prévoir 20 cm sous l'appareil pour la vidange ; outillage : coupe-tube PPR
Garantie	1 an (pièces et main-d'œuvre) ; ne pas utiliser à des fins commerciales
Pièces détachées et réparabilité	Joints, tamis, raccords disponibles ; réparation par centre agréé ; auto-démontage interdit

FOIRE AUX QUESTIONS - HP15 HAIER

Comment installer le pré-filtre Haier HP15 ?

Coupez l'arrivée d'eau générale. Mesurez et coupez le tuyau à la longueur adaptée. Raccordez le filtre à l'aide des adaptateurs PPR fournis. Placez le filtre verticalement, en laissant 20 cm sous l'appareil pour la vidange. Rouvrez l'eau et vérifiez l'étanchéité.

À quelle fréquence dois-je nettoyer le filtre ?

Le nettoyage dépend de la qualité de votre eau. En général, ouvrez la vanne de vidange une fois par mois ou dès que vous constatez une baisse de débit. Le contre-courant évacue les impuretés sans démonter le filtre.

Que faire si le débit d'eau diminue ?

Vérifiez si la vanne d'arrivée est complètement ouverte. Si oui, procédez à un rinçage du filtre. Si le problème persiste, le tamis peut être colmaté : démontez-le et nettoyez-le avec une brosse douce.

Puis-je utiliser ce filtre avec de l'eau chaude ?

Non, la température maximale de l'eau est de 38 °C. L'eau chaude endommagerait le corps en polycarbonate et les joints. Installez-le uniquement sur l'arrivée d'eau froide.

Le filtre nécessite-t-il une alimentation électrique ?

Non, le fonctionnement est entièrement mécanique. Aucune prise électrique n'est requise.

Quelle est la pression d'eau maximale supportée ?

La pression de service est de 0,1 à 0,5 MPa (1 à 5 bars). Si votre pression dépasse 0,5 MPa, installez un réducteur de pression en amont.

Puis-je démonter le filtre moi-même pour le nettoyer ?

Le démontage du bloc central est déconseillé. Le nettoyage s'effectue par contre-courant via la vanne de vidange. Si un démontage est nécessaire (remplacement du tamis), contactez un professionnel agréé.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez que les joints toriques sont en place et que les écrous sont bien serrés. Si la fuite persiste, fermez l'eau et remplacez le joint défectueux. Utilisez du ruban d'étanchéité si nécessaire.

Ce filtre supprime-t-il le calcaire ?

Non, le pré-filtre HP15 retient uniquement les particules solides (rouille, sable, sédiments). Il n'adoucit pas l'eau ni ne filtre le calcaire dissous.

Comment savoir quand vidanger le filtre ?

Le boîtier transparent permet de visualiser l'accumulation de saletés. Dès que vous voyez des dépôts, ouvrez la vanne de vidange. Un rinçage régulier maintient le débit optimal.

MODE D'EMPLOI HP15 HAIER

合格证

Certificate of Quality

检验员：

青岛海尔施特劳斯水设备有限公司
地址：山东省青岛胶州市海尔路1号
生产商：海宁市水享净水设备有限公司
地址：浙江省海宁市农发区启辉路5号

版次：2022年第1版

Haier

前置过滤器

使用说明书

智能家电操控智慧场景定制 智家商场购物家电报装报修

型号

HP15

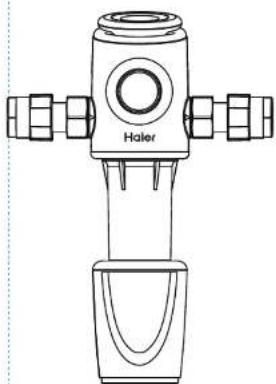

Technical line drawing of a Haler device with no visible text or symbols

使用前请仔细阅读本说明书
本公司保留说明书解释权
产品外观请以实物为准
阅后请与发票一并妥善保存
如遇产品技术或软件升级，恕不另行通知
本产品适合在中国大陆销售和使用

目录

使用注意事项....1

注意事项....1 装箱清单....2

产品简介....3

产品特点 3

主要技术参数……3

产品工作原理 4

产品部件名称 5

安装使用说明....6

安装步骤 6

故障诊断及排除 9

·温馨提示....9

环保清单....10

产品中与水接触材料列表……10

保修服务....11

用户须知....11

保修说明....11

“1+5”成套服务....12

使用注意事项

■ 注意事项

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1.请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
2.请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
3.儿童及无行为能力人请在监护人监督下使用本产品。
4. 倘若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
5.本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
6.本产品的过滤产水流量会受水质、水压的影响。当水质不符合标准、水压过低时，其产水流量将小于标准值。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
!警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

禁止

使用注意事项

1警示
故障处理机器出现故障时,请迅速切断水漆、电漆	避免小孩接触请勿让小孩操作	紧急呼叫寻求帮助请呼叫当地销售服务中心

注意
维护请勿自行拆卸机鞋上的零部件,以防机器漏水和受阻	温度请在4℃~40℃干燥场所使用	压力本机不要安装在压力超过0.5MPa的供水管路上
距离在排污口下面留出20cm左右距离,安装排污管以便清洁排污	方向不要试图把本机反向安装,误把进水口连接在出水管上	停用超过24小时不使用过滤器,请关闭其水源、电源
配件和滤芯[67BG]为保持机器正常运转,请务必使用带本公司防伪标贴的配件和滤芯请使用带有海尔防伪标贴的滤芯		正确的维修服务本公司规定的经过专业培训特证上岗人员方可维修此机

装箱清单

配件名称	数量	备注
主机	1台
配件包	1套	说明书	1本
		一寸转六分PPR接头	2个
		黑色垫片	2个
		3分PE管	1根

产品简介

产品特点

超大流量：

对家庭住户进行全屋净水，流速与自来水管相符，不限流。

人性化设计：

透明瓶体能让用户随时查看前置过滤器的工作情况，并能及时观察是否有外来的粗颗粒杂质被前置过滤器阻挡，对机器的维护冲洗过程一目了然。

过滤网选用特种SUS316不锈钢材质，方便清洗，经久耐用。

免更换冲洗滤芯，无须另外消费，经济实惠。

双重选择，可在排污口放置容器或者选装水管排污。

使用安全：

进出水口铜接头，经久耐用，使用寿命长。

■ 主要技术参数

产品名称	海尔牌HP15型前置过滤器
型号	HP15型
适用水质	市政自来水
工作压力	0.1MPa~0.5MPa
净水流量	4m3/h
额定总净水量	5000m3
环境温度	4°C~40°C
适用水温	5°C~38°C
环境湿度	≤90%
过滤孔径	40微米
冲洗方式	反冲洗
产品尺寸	231×98×324mm
执行标准	Q/0281 HSW 002《家用前置过滤器》
卫生许可批准文号:浙(07)卫水字(2021)第0013号
出水水质:符合《生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器》(2001)的要求

产品简介

产品工作原理

超大流量:

本产品通过内置高精度不锈钢过滤网对市政自来水进行过滤，可以滤除水中的铁锈、泥沙、悬浮物等大颗粒物质，使自来水得到初步净化。本产品可通过透明外壳观察内部过滤效果，过滤网会截留水中的杂质，当杂质积留到一定程度，通过打开前置过滤器下端的排污阀，利用水压冲力，将前置过滤器内的污物排除，恢复过滤效能。

Technical line drawing of a mechanical assembly (no text or symbols visible)

正常过滤状态冲洗球阀关闭

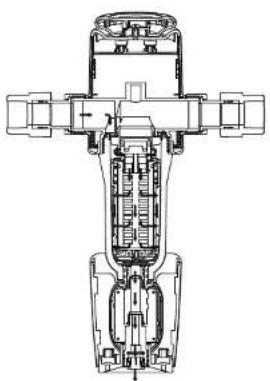

Cross-sectional technical diagram of a mechanical device (no visible text or labels)

反冲洗状态 冲洗球阀打开

产品简介

产品部件名称

数字圈 网盖 上盖 反冲洗骨架 后壳 前壳 反冲洗滤网 弹簧 一寸转六分 PPR接头 铜头 过滤网 上封盖 内骨架 排污旋钮 压盖 下后壳 下前壳 刮条 外骨架 下封盖 滤瓶 中衬 密封件 球阀 装饰罩

安装使用说明

安装步骤

步骤一：

关闭总进水阀门

1. 进水总阀 2. 水表 3. 保护器进水阀门 4. 分路水阀 5. HP15型前置过滤器 6. 压力表

根据产品尺寸先确定安装位置，需预留200mm高度的空间用于排污，如图所示。

关闭总进水阀门，打开家用设备的出水口一边将管道里的水排干。

步骤二：

Illustration showing hand holding a tool over a pipe with a magnified inset of a small pipe (no text or symbols present)

用PPR切管器将自来水管按照本产品的进出水口的距离裁切掉相适应的长度；如果自来水管为铁管，则用不锈钢锯锯出相适应的长度，同时需要在铁管口攻出安装所需的相应螺纹。（请仔细测量需要裁切的管道长度，过长或过短都将无法安装，在裁切前请在切口下方摆放盛水容器，以防止管道中未放尽的残留水浸湿地面）。

安装使用说明

步骤三：

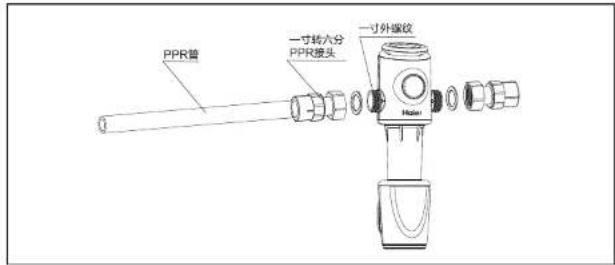

PPR管 一寸转六分 PPR接头 一寸外螺纹 Hainer

1. 用专业的热熔工具将PPR管及PPR接头热熔在一起，另一端也用同样方法热熔在一起。

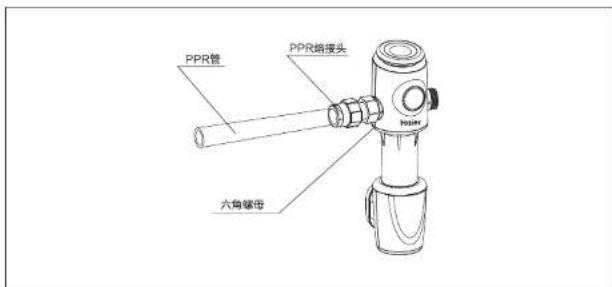

PPR管 PPR熔接头 六角螺母

1. 将黑色垫片放入PPR接头的铜螺母内，然后拧紧PPR接头铜螺母及大铜体。另一端采用同样的方法操作。

安装使用说明

PPR管 PPR熔接头 六角螺母 PPR管

管路完成安装最终效果

步骤四：

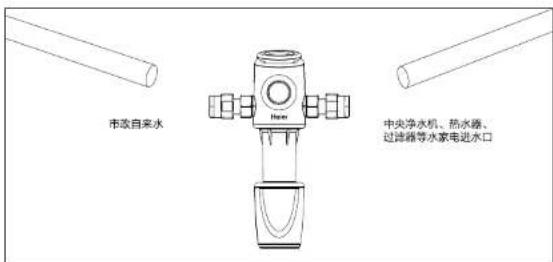

市政自来水 中央净水机、热水器、 过滤器等水家电进水口

缓慢打开进水阀门，待家中用水设备能出水，再全部关闭出水口。注意查看前置过滤器各个部件的连接处是否有漏水或缓慢的渗水现象，同时可以多次的开、关排水阀体放水，并仔细观察，如发现有漏水或渗水现象要马上查看该处是否拧紧，建议观察时间大于5分钟。

安装使用说明

故障诊断及排除

序号	故障现象	原因
1	不出水	水源是否有水
		进水阀门是否打开
		查看过滤网表面是否被杂质堵塞
2	出水流量小	水源压力是否变小
		进水阀门是否没有完全打开
		查看过滤网表面是否被杂质堵塞
3	前置过滤器接头处有渗水	前置过滤器上的零部件是否自行拆卸过
		渗水处的零件是否旋紧
		螺纹连接处是否有缠绕生料带
		渗水处的橡胶密封圈是否老化或者损坏

注：故障种类与常见问题包括但不限于以上几种，如果问题依然存在，或有出现其他问题，请与海尔集团总服务电话、海尔售后服务中心联系，以获得帮助。

温馨提示

如果您的住所是高层建筑，自来水压力超过产品额定压力范围（如：大于0.4 MPa），建议您联系我们售后购置减压阀，这样可以保证净水机可靠使用，保证前置过滤器使用寿命。

环保清单

标记“×”部件在废弃后。

如处理不当，会对环境造成污染，也会造成资源的浪费。

■ 产品中限用物质的名称及含量

部件名称	限用物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
五金小件	○	○	○	○	○	○
内外部塑料件组成	○	○	○	○	○	○
不锈钢滤网	○	○	×	○	○	○
密封圈	○	○	○	○	○	○
铜结构件	×	○	○	○	○	○
包装组件	○	○	○	○	○	○
球阀	×	○	○	○	○	○

产品中与水接触材料列表

部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
接头及铜头	铜	《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)	刮条	硅胶	《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)
滤瓶	PC或改性PC		PE管	PE
滤网	不锈钢		垫片	三元乙丙
排污球阀	铜		滤网骨架	POM

备注：明细表中的部件为不同型号产品所包含的主要部件的汇总，本产品是否包含该部件，以产品实际配置为准。

保修服务

用户须知

1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请谅解：但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；日的代表：数字1-9，代表1\~9日，字母A-X，代表10\~31日；月份的代表：数字1-9，代表1\~9月，字母A-C，代表10\~12月；年份的代表：数字1-9，代表2001年\~2009年，字母A-X，代表2010\~2031年；注：字母中无I与O，顺序以此类推。

■ 保修说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1. 您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：
   (1)产品发生性能故障后，本产品免费包修一年。
   (2)本产品不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。
   (3)包修期限一律以购机发票日期为准开始计算。

2. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。 (1)超过我公司规定的三包有效期，经修复仍可继续使用；

(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；

(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；

(4)不能出示正规商场提供的本机有限购买发票或发票涂改的产品；

1. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新替换，旧机应进行报废处理不得再流向市场销售。

“1+5”成套服务

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

“1+5”成套服务：

1: 一次就好服务。

5：五项增值服务：

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；

(2) 讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；

(3) 一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；

（4）全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；

（5）现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心，我们友情提醒：

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“智家服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话400 699 9999，或通过“海尔智家”APP-“智家服务”-“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区（预约服务、一键安装、一键维修）：手机搜索安装“海尔智家”APP，您可通过“智家服务”版块选择安装、维修等服务。

如您需要选购更多产品，可在“海尔智家”APP-“商城”进行选购。

(更便捷、更快速、更省钱)

期待您的参与！
