| Type de produit | Filtre à eau par osmose inverse |
| Marque | Haier |
| Modèle | HRO50-DC3 |
| Dimensions (L × H × P) | 382 × 452 × 208 mm |
| Alimentation électrique | 24 V DC, 24 W (adaptateur secteur 220 V~) |
| Débit d'eau pure (RO) | 0,13 L/min |
| Débit d'eau filtrée (sans RO) | 2 L/min |
| Volume total d'eau pure | 1 m³ |
| Volume total d'eau filtrée | 1,5 m³ |
| Pression d'entrée d'eau | 0,1 – 0,4 MPa |
| Pression de travail (RO) | 0,6 – 0,85 MPa |
| Température de l'eau | 5 °C – 38 °C |
| Température ambiante | 4 °C – 40 °C |
| Étapes de filtration | 5 étapes : PP 5 µm, UDF, PP 1 µm, membrane RO, T33 |
| Classe de protection électrique | III (très basse tension) |
| Matériaux en contact avec l'eau | Qualité alimentaire |
| Installation | Murale ou sous évier |
| Garantie | 1 an (pièces, hors filtres consommables) |
| Entretien – Remplacement filtres | PP 5 µm : 6 mois, UDF : 12 mois, PP 1 µm : 12 mois, RO : 24 mois, T33 : 12 mois |
| Sécurité | Arrêt auto. en cas de fuite, protection 6h cont., détection de pression |
| Fonctions intelligentes | Auto-nettoyage, indicateur de remplacement, mesure TDS, alarmes |
| Accessoires fournis | Filtres, réservoir 3,2G, robinet, tuyaux, clés, adaptateur |
| Certifications | GB 4706.1-2005, QB/T 4144-2010, approbation sanitaire |
FOIRE AUX QUESTIONS - HRO50-DC3 HAIER
Questions des utilisateurs sur HRO50-DC3 HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre à eau au format PDF gratuitement ! Retrouvez votre notice HRO50-DC3 - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HRO50-DC3 de la marque HAIER.
MODE D'EMPLOI HRO50-DC3 HAIER
Certificate of Quality
检验员：
青岛经济技术开发区海东热水器有限公司
地址：青海经济技术开发区海尔工业园
生产商：青岛经济技术开发区海尔热水器有限公司
地址：青岛经济技术开发区海尔工业园
在线维修地址：http://service.maler.com
售后服务热线：4006 929 999
网址：WWW.Haier.com
经次：2016年第2版
Haier
反渗透净水机 使用说明书
HRO50-DC3
HRO50-DC5
- 使用前请仔细阅读本说明书
·本公司保留说明书解释权
·产品外观请以实物为准 - 阅后请与发票一并妥善保存
·如遇产品技术或软件升级，恕不另行通知
·本产品只适合在中国大陆销售和使用
尊敬的海尔用户：
感谢您选择、使用海尔产品。
我们承诺：
您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：
“1”: 送货安装服务一次就好
“5”: 五项组合服务:
【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗延长产品寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。
【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。
体现海尔真诚、贴心的服务，海尔友情提醒您：
海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。
海尔，期待您的参与！
如果您的产品有服务需求，欢迎体验海尔自助服务专区
http://service.haier.com, 在线安装、报修。
执行标准
GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》
QB/T 4144-2010《家用和类似用途反渗透净水机》
目录
使用注意事项 1-2
注意事项 1
装箱清单 2
产品简介 3-6
产品型号及主要参数 3
产品部件名称 3
工作原理图 4
电气原理图 5
产品特点 6
产品功能 6
安装及维护 7-16
安装方法 7
维护保养 15
常见故障处理 16
保修证 17
用户须知 17
保修证使用说明....17
产品中有害物质的名称及含量 18
使用前请仔细阅读本说明书
请妥善保存本说明书以备使用
产品外观、颜色或表面图案以实物为准
我们的产品在不断更新，若有变更恕不另行通知
使用注意事项
注意事项
注：本项目所有内容均与安全有关，请用户务必遵守。
本项目中的注意事项只是为了正确地使用本产品。
注意事项中解释了危险、危害的程度大小及可能发生的事故。
- 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
- 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
- 儿童及无行为能力人请在监护人监督下使用本产品。
- 倘若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
- 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
- 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响。当水质不符合标准、水压过低、水温小于25℃时，其产水流量将小于标准值。
| 禁止标志 | 凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。 |
| 警示标志 | 凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。 |
| 注意标志 | 凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。 |
禁止
避免阳光及户外
避免安装在阳光直射及户外的场所
防冻
请勿将产品储存或暴露在0℃以下的环境中
受热
禁止在机体附近存放易燃易爆或受热易变形变质物品
使用注意事项
 | ||
故障处理 机器出现故障时,请迅速切断水源、电源 | 避免小孩接触 请勿让小孩操作 | 紧急呼叫 寻求帮助请呼叫当地销售服务中心 |
 | |||
维护 请勿自行拆卸机器上的零部件,以防机器漏水和受损 | 温度 请在4℃~40℃干燥场所使用 | 停用[SWAD]超过24小时不使用净水机,请关闭其水源、电源 | |
| 配件和滤芯为保持机器正常运转,请务必使用带本公司防伪标贴的配件和滤芯请使用带有海尔防伪标贴的滤芯 | [ASCT] | 正确的维修服务本公司指定的经过专业培训持证上岗人员方可维修此机 | |
装箱清单（HRO50-DC3/DC5）
| 反渗透净水机 | 1台 | 2分白色PE管 | 2米 |
| 使用说明书 | 1本 | 2分黄色PE管 | 1米 |
| 3.2G储水压力桶 | 1个 | 2分红色PE管 | 1.5米 |
| 压力桶球阀 | 1只 | 2分蓝色PE管 | 1.5米 |
| 进水三通球阀 | 1只 | 鹅颈龙头 | 1套 |
| 生料带 | 1只 | 龙头吊片 | 1只 |
| 快接2分直通 | 2个 | 膨胀胶套 | 5只 |
| 拔管工具 | 1只 | 自攻螺钉 | 5只 |
| PP滤芯(5微米) | 1个 | 5寸膜壳扳手 | 1只 |
| PP滤芯(1微米) | 1个 | 滤壳扳手 | 1只 |
| 滤瓶标贴 | 3张 | RO膜 | 1支 |
| 滤瓶 | 3个 | 电源适配器 | 1套 |
| UDF滤芯 | 1个 |
产品简介
产品型号及主要参数
| 名称 | 海尔牌HRO50-DC3/DC5型反渗透净水机 | |
| 型号 | HRO50-DC3/DC5 | |
| 适用水质 | 市政自来水 | |
| 适用水温 | 5°C~38°C | |
| 适用环境 | 环境温度:4°C~40°C 相对湿度≤90%(室内) | |
| 额定电压 | 24V | |
| 额定功率 | 24W= | |
| 防触电类型 | III类 | |
| 净水流量 | 2L/min | 出水口1 |
| 额定总净水量 | 1m3 | |
| 工作压力 | 0.1MPa~0.4MPa | |
| 净水流量 | 0.13L/min | 出水口2 |
| 额定总净水量 | 1.5m3 | |
| 工作压力 | 0.6MPa~0.85MPa | |
| 进水压力 | 0.1MPa~0.4MPa | |
| 出水水质 | 符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求。 | |
| 产品尺寸 | 382×208×452mm | |
| 卫生许可批准文号 | 鲁卫水字(2016)第B014号 | 鲁卫水字(2016)第B015号 |

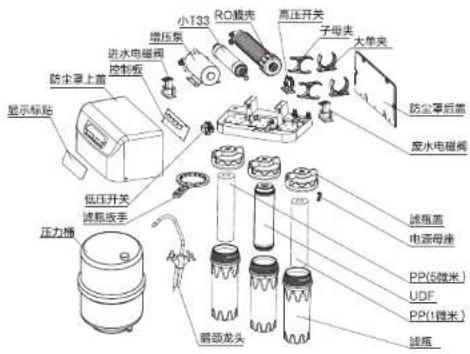

产品部件名称
产品简介

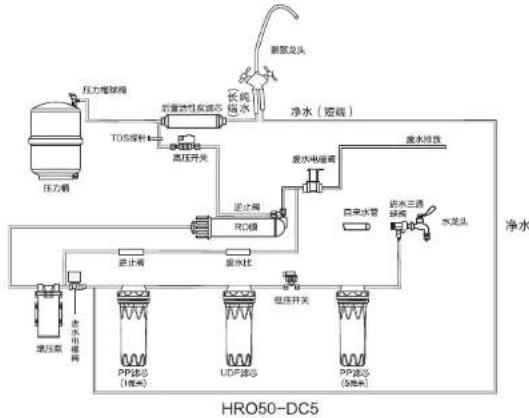

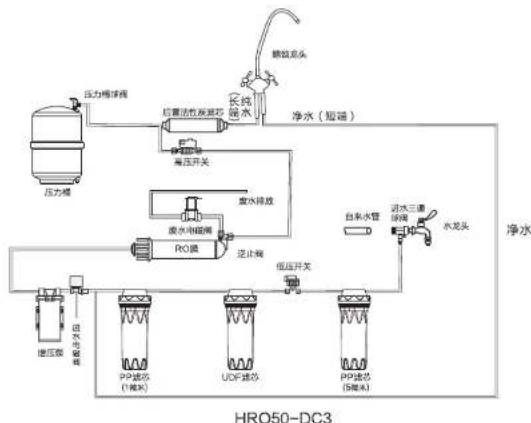

工艺原理图
4
产品简介

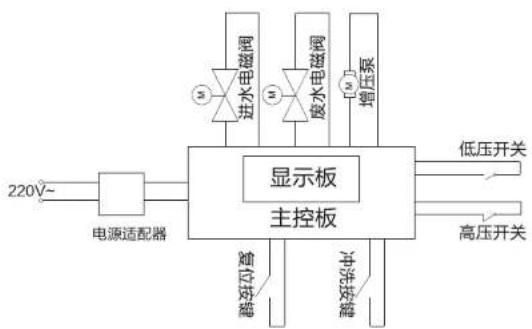

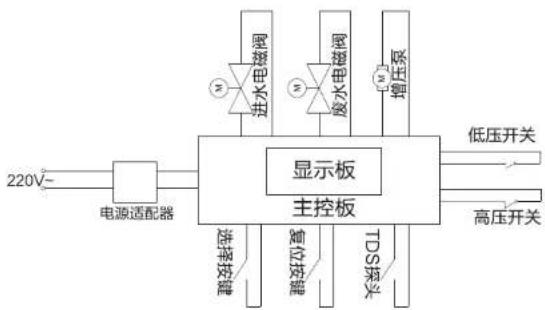

电气原理图
HRO50-DC3
HRO50-DC5
产品简介
产品特点
1）该产品外形美观大方，安装方便。
2）可对市政自来水源深度净化，提供新鲜健康饮用水。
3）涉水部件均采用食品级材料，安全可靠。
4）具有自动控制系统，确保机器运行可靠。
产品功能
第一级：聚丙烯熔喷滤芯（5微米PP）：能有效去除自来水中的悬浮物、泥沙、管道铁锈、红虫、胶体等大体积的杂质，初步清洁水质保护后续滤芯使用寿命。
第二级：颗粒活性炭滤芯（UDF）：滤除水中的大分子有机物、余氯、自来水中的消毒副产物、异色异味等有害物质。
第三级：聚丙烯熔喷滤芯（1微米PP）：进一步滤除水中颗粒1微米以上的杂质、胶体、悬浮物等微粒，保护RO膜。
第四级：反渗透膜滤芯（RO）：高分子反渗透技术，过滤孔径为0.0001微米，滤除水中的有机物、微生物、化学残留物、重金属、细菌等有害物质。
第五级：后置活性炭滤芯（T33）：进一步吸附净水中残留的异色、异味、调整水质口感，确保水质清醇、口感舒适。
安装及维护
安装方法
产品的安装使用与调试：
用户购买海尔反渗透RO净水机后，应请专业安装人员对产品进行安装与调试，安装之前请确认包装箱内的随机附件是否完整。
1、安装的环境要求
1.1 产品安装处应有市政自来水管路接口。
1.2 应有220V\~电源插座。
1.3 产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。
注意：使用钻孔工具时请注意人身安全，并且钻孔位置不能有隐蔽的水、电、气管线。
2、电器线路的安装
2.1 必须由专业的人员持证上岗安装。
2.2 安装所需的工具和材料：万用表、试电笔、电线、绝缘胶布线管（槽）、插座板、膨胀胶塞、自攻螺丝等。
2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。
2.4 改装完毕后，检查电路和清理现场。
3、出水口快速接头的安装连接
产品的出水口都已有快速接头端口，快速接头是一种不需要工具，就能实现快速牢固连接的接头端口，首先拔出Ω型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴，就可轻易拔去喇叭型塑料柱塞或PE管，将PE管插入接头端口到底，再向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把Ω型固定卡环插入缝隙即可。
出水口快速接头需要拆除PE管时，首先拔出Ω型固定卡环，将端口表面活动的塑料圈拨向端口，使之与端口相贴，就可轻易拔去PE管。
· PE管线与接头拆分与连接。
连接时，取下 型固定卡环，将配备的PE管口剪平，插入接头底部后稍微用力外拉一下，确保PE管插入接头密封圈内，再将 型固定卡环装入。
安装及维护
4.1 从产品包装箱内，取出前三级滤芯，去除其外包装塑料膜。
4.2 前置活性炭滤芯建议用清水单独冲洗一下，冲洗掉因运输途中震动产生的炭粉。
4.3 按照图示顺序，将滤芯依次装入滤瓶中。
4.4 用滤瓶扳手逆时针方向拧紧滤瓶盖。
4.5 安装RO膜：拔下RO膜壳进水端的PE管。在RO膜止水圈上抹少许凡士林、食用油或水增加润滑度，把RO膜带有两只黑色密封圈的一端插入膜壳内(确保安装
位且RO膜止水圈不能倾斜，务必压到最底端)，盖上膜壳盖并用扳手拧紧(注意不要漏装RO膜壳盖密封圈)，再接上RO膜进水PE管。

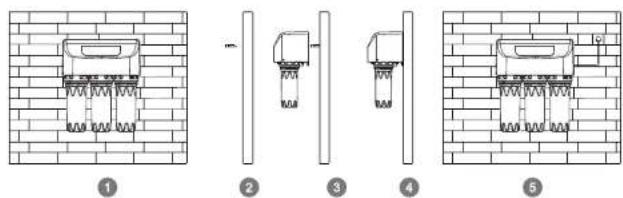

5、壁挂式安装：
选择靠近水源和电源的合适墙壁上，按照中板孔的位置在墙壁上打2个安装孔，在墙壁上打Φ6膨胀螺丝，然后将机器挂在螺丝上。
5.1 选择安装位置：与用户商量，选择好一个靠近水源电源的合适位置。
5.2钻安装孔：参照中板的安装孔位在墙上钻2个安装孔。
5.3 固定净水机：将净水机挂到膨胀螺丝上，即完成壁挂式安装。
6、橱柜式安装
此机型为厨下式安装，一般安装在橱柜下面靠近水源的位置。安装前，请先将机器的防尘罩拆下置于旁边。
7、管路的安装方法：

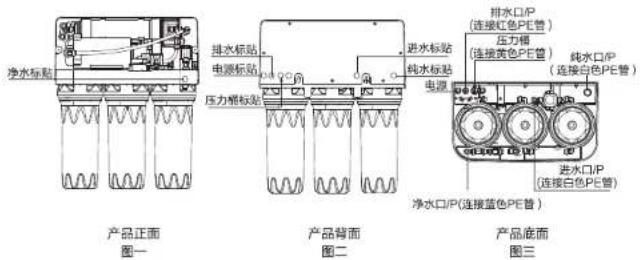

主机进出水口位置如下图所示:
7.2 连接进水口：拆下图二所示主机进水口的"白色"堵头后，用"白色"PE管将进水球阀与之连接，注意要有足够的预留长度。
7.3 安装水龙头：
出水管位置钻孔
7.3.1所需的工具和材料：水、手电钻、钻头等。
7.3.2 根据用户意见，在洗漱盆或水槽等面板上定位划圈。
7.3.3钻孔尽量选用金属专用开孔钻器，根据情况，选用合适的钻头（推荐使用Φ29的金属开孔器和Φ12的钻头）。
7.3.4钻孔时集中精神,注意安全,尽量避免和其他人员交谈,钻头钻孔过程中会产生热量,可以加水降温。
7.3.5钻孔完毕，清理好钻孔留下的碎屑污物等。
安装及维护
7.3.6 水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头。
7.3.7所需要的工具和材料：尖嘴钳、水龙头套件、快接2分直通、2分PE管等。
7.3.8将龙头下方螺帽拧下，依次把带有蓝色保护膜的大铁片、大垫片套入螺纹丝管，穿入台面孔(或固定鹅颈吊片)。再将垫片套入螺纹丝管，将螺帽旋入以固定龙头，保证水龙头底座不旋动。
7.3.9 将直通快接直接插入水龙头连接杆上（双出水需要两个直通快接）裁剪适当长度的PE管，一端插入直通快接中，另一端与主机的产水口连接。
7.3.10根据双出水类别相应连接，切勿接错水质类别。

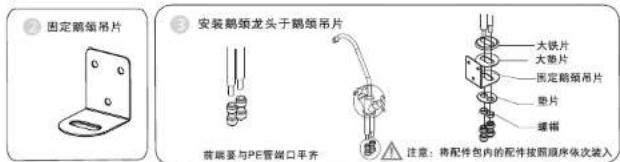

安装鹅颈龙头示意图
7.5 连接排水口：拔出图三所示排水口的红色堵头，取一段适合长度的红色PE管，一端插入其中，另一端接入排水管道（注意：排水口管不可单独放置在没有满水保护措施的容器中，防止容器中水满，导致地板浸泡。）
7.6 连接纯水口：拆下主机防尘罩，拔出图四所示纯水口接头上白色的堵头，取一段适合长度的白色PE管，一端插入其中（注意插到另一端穿过机器预留的纯水口圆孔后与鹅颈龙头的长端连接。）
7.7 连接压力桶：取下压力桶蓝色保护盖，将压力桶球阀旋在压力桶上。拔出图四所示压力桶接头上黄色的堵头取一段适合长度的黄色PE管，一端插入其中穿过预留圆孔后另一端与压力桶球阀接口连接。
安装及维护
连接纯水接头
连接管路之前
图四
- 连接压力桶接头
连接管路之后图五
7.8 冲洗前置滤芯：打开进水三通球阀，再打开龙头“净水端”，冲洗前三道滤芯直至出水清澈。
7.9 冲洗RO膜及后置活性炭：关闭压力桶球阀，打开水源，接通电源，打开鹅颈龙头“纯水端”，检查增压泵是否运转正常（有轻微震动），开始时，纯水端有少量的黑色活性炭粉末的水流出，冲洗5\~10分钟，待流出清澈的水后，冲洗完成。
7.10 试压：关闭压力桶球阀，打开水源，接通电源，关闭鹅颈龙头，5分钟后检查各接头处是否漏水，同时机器显示“满水”状态。
7.11 使用说明：打开压力桶球阀，打开水源，接通电源，关闭鹅颈龙头，机器开始制水。“水满”后完全放掉压力桶内的水，连续2次，以冲洗压力桶。冲洗完毕后，机器可以正常使用。
注意：
①净水机“纯水”可直接用来生饮。净水机“净水”不建议生饮，可作为厨房清洁用水使用，如洗菜、洗米等。
②外出超过24小时，请关闭净水机电源及水源。
③超过48小时不使用，再次使用时先排出压力桶中的水，然后再使用。
④标配漏水保护器，整机安装、调试好后，请将漏水保护器连接在主机上。
7.11.1 HRO50-DC3使用说明：
①整机通电四个灯及数码管（数码管全亮闪动“8”）闪动3下，之后检测低压开关。
②检测低压开关，若低压开关接通，冲洗灯点亮（其它灯不亮），开始冲洗（冲洗时间30秒）；若低压开关断开则机器停止工作，缺水灯点亮，伴随报警10声，持续10次，一秒一次，报警声间隙10分钟后继续报警10次。
③冲洗完后，转入制水，制水灯点亮。
安装及维护
④当高压开关断开，水满灯长亮，机器停止工作，当高压开关接通，转入制水状态，制水灯点亮。
⑤连续制水6小时，机器自动停止工作（冲洗、制水、水满、缺水、数码管“8”灯同时闪动一秒一次，提示检修，并伴随报警10声，之后每10分钟报警10声，防止漏水及其它意外）。
⑥累计制水6小时，机器自动冲洗30秒（冲洗灯点亮）。
⑦长按"冲洗"键3秒,机器自动冲洗30秒。
⑧运行状态：
冲洗状态：冲洗灯（蓝色）点亮，其它灯全灭。
制水状态：制水灯（蓝色）闪动，其它灯全灭。
水满状态：水满灯（蓝色）点亮，其它灯全灭。
缺水状态：缺水灯（蓝色）闪动，其它灯全灭。
数码管：表示滤芯使用寿命
1—PP棉（5μm）2—UDF 3—PP棉（1μm）4—RO膜 5—小T33
⑨按键功能：
初始时各滤芯内指示条长亮，随着制水时间的推移，该滤材耗尽，相应的滤芯图标闪烁，提示用户及时更换，以确保水质。在滤芯更换完毕后，需要对滤芯进行复位。
长按“复位”按键3秒钟，进入复位程序，轻按“冲洗”按键，选中滤芯“1”（伴随报警一声），轻按“复位”键3秒钟，滤芯“1”复位（伴随报警一声），此时“1”闪动；再次触摸“冲洗”按键，选中滤芯“2”（伴随报警一声），触摸“复位”键3秒钟（伴随报警一声），滤芯“2”闪动，其它滤芯同上的方法一样，复位完后，滤芯会闪动10次，自动消失。
7.11.2 HRO50-DC5使用说明：
①显示方式：

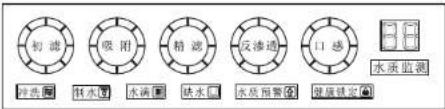

下图为HRO50-DC5的显示图标
初滤—PP棉(5微米)：常态下对应文字和滤芯条常亮，随使用时间的累计逐格熄灭，滤材耗尽后全部闪动，蜂鸣器报警，提示需要更换滤芯【报警10次（每20秒一次）后停止】。
吸附--UDF：常态下对应文字和滤芯条常亮，随使用时间的累计逐格熄灭，滤材耗尽后全部闪动，蜂鸣器报警，提示需要更换滤芯【报警10次（每20秒一次）后停止】。
精滤--PP棉(1微米)：常态下对应文字和滤芯条常亮，随使用时间的累计逐格熄灭，滤材耗尽后全部闪动，蜂鸣器报警，提示需要更换滤芯【报警10次（每20秒一次）后停止】。
反渗透--RO膜：常态下对应文字和滤芯条常亮，随使用时间的累计逐格熄灭，滤材耗尽后全部闪动，蜂鸣器报警，提示需要更换滤芯【报警10次（每20秒一次）后停止】。
口感--后置活性炭T33：常态下对应文字和滤芯条常亮，随使用时间的累计逐格熄灭，滤材耗尽后全部闪动，蜂鸣器报警，提示需要更换滤芯【报警10（每20秒一次）后停止】。
水质监测：实时显示RO机纯水的TDS值（在制水的过程中显示），水质检测及字样在制水的过程中显示。
冲洗：冲洗滤芯过滤后留下的杂质，机器在开始或制水一段时间后自动开始冲洗，此时冲洗灯闪动，冲洗字样长亮。
制水：机器在冲洗后，开始运行产纯净水，此时制水灯闪动，制水字样长亮。
水满 ☐ 水满：机器制水产生的纯净水装满储水压力桶后，水满灯及水满字样长亮，机器停止工作。
用户在使用一定的纯水后，储水压力桶的水不满，机器将自动切换成制水状态即制水灯闪动，开始补水。
缺水：机器在没有自来水或自来水关闭时，将显示此状态，缺水灯闪动，缺水字样长亮，提醒用户需检查水源。
水质预警① 水质预警：在纯水的检测数值（TDS值）在50-90ppm在这个阶段中，预警指示灯及对应字样闪亮，提示客户，机器将需要更换RO膜滤芯，此时机器能正常使用。
健康锁定健康锁定：在纯水的检测数值（TDS值）高于90ppm时，健康锁定指示灯亮，对应字样长亮，伴随报警，提醒用户需要换RO膜，此时机器不能工作。
安装及维护
②运行方式：
a. 整机通电后所有显示灯，字样闪动3下，之后所有滤芯及滤芯对应的字长亮（其它灯，字样不亮）。
b. 检测低压开关，若低压开关接通，开始冲洗（时间20秒）冲洗灯闪动1秒一次，冲洗字样长亮，冲洗完成后冲洗灯，冲洗字样不亮。
c. 若低压开关断开则不冲洗，机器停止工作，显示缺水，缺水灯闪动10次，缺水字样长亮，一秒一次，伴随报警10声。
d. 冲洗完后，转入制水，制水灯闪动，制水字样长亮。
e. 当高压开关断开，水满灯及水满字样长亮，机器停止工作，当高压开关接通，转入制水状态，制水灯闪动，制水字样长亮。
持续制水5分钟，冲洗20秒。
f. 连续制水6小时，机器自动停止工作（制水、冲洗、水满、缺水字样长亮，灯闪动，一秒一次，提示检修，并伴随报警10声。
g. 整机运行1分钟后，期间如无任何操作，显示屏全屏熄灭，整机实际正常运行。屏幕在熄灭状态下触摸任一按键则恢复显示。
h. 短按“复位键”，机器自动冲洗20秒。
③按键功能：
初始时各滤芯内指示条长亮，随着制水时间的推移，该滤材耗尽，相应的滤芯图标闪烁，提示用户及时更换，以确保水质。在滤芯更换完毕后，需要对滤芯进行复位。
触摸“选择”按键3秒，选中滤芯“初滤”（伴随报警一声），触摸“复位”键3秒，滤芯“初滤”复位（伴随报警一声），此时“初滤”不闪动，长亮；再次触摸“选择”按键，选中滤芯“吸附”（伴随报警一声），触摸“复位”键1秒中（伴随报警一声），此时“吸附”不闪动，长亮，其它滤芯安照上面相同的方法进行操作复位。
安装及维护
维护保养
1. 滤芯更换周期
产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。在市政自来水的原水水温、水压、水质符合本说明书的前提下，按日平均纯净水用水量10升的情况下，各滤芯更换周期如下：
| 滤芯种类 | 5微米PP滤芯 | UDF滤芯 | 1微米PP滤芯 | RO膜 | T33滤芯 |
| 更换频率 | 6个月 | 12个月 | 12个月 | 24个月 | 12个月 |
注意：如出现下列情况，也应考虑更换滤芯：
出水的水质较差，口感不好，出水TDS值大幅上升。
出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯。
如发现滤芯表面严重变色，或外表面已被污垢覆盖。
滤芯堵塞严重，出水缓慢或不出水时。
2. 滤芯更換
为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。
3. 滤芯更换步骤：
3.1 前三级滤芯更换方法：
3.1.1 关闭进水三通球阀，关闭压力桶球阀，关闭净水机电源并打开取水龙头，将机器取出，使用配赠的滤瓶扳手取下需更换的滤芯滤瓶，取出需更换滤芯，对准方向放入新滤芯，并重新旋紧滤瓶，确认安装牢靠。
3.1.2 清洗更换滤芯：参照《使用方法》步骤进行清洗。
3.2 反渗透膜及后置活性炭滤芯更换方法
3.2.1 反渗透膜：参考安装方法4.5安装RO膜。
3.2.2 后置活性炭滤芯：将后置活性炭滤芯两端接头旋下，更换新的后置活性炭滤芯后重新旋上接头。（注意水流的方向）
3.2.3 将防尘罩装上固定，完成更换。
注意：更换滤芯时请注意接管顺序，安装时请确保接头不漏水。
安装及维护
常见故障处理
| 故障现象 | 可能原因 | 解决对策 |
| 机器不出水产水量变小 | PE管打折 | 理顺PE管 |
| 进水球阀是否关闭 | 打开进水球阀 | |
| 自来水是否停水 | 等待自来水供水 | |
| PP棉滤芯是否堵塞 | 更换滤芯 | |
| 水压是否小于额定压力 | 增加增压设备 | |
| 原水水温是否太低 | 无 | |
| 原水流量是否足够 | 无 | |
| 机器不运行 | 电源故障 | 检查是否有电 |
| 电源适配器失效 | 更换电源适配器 | |
| 味道异常 | 是否长时间停用机器 | 将机器的滤芯(除RO膜)各冲洗5分钟,若不能改善,请更换活性炭滤芯。 |
| 水储存时间过长 | 排尽压力桶内的水 | |
| 是否长时间没有换滤芯 | 更换滤芯 | |
| 运行过程中有异常噪音 | 电源电压是否正常 | 通知维修员现场调整或更换 |
| 原水流量是否足够 | 原水容器内增加水量 | |
| 变压器是否渗进水 | 通知维修员现场调整或更换 | |
| 增压泵有故障 | 通知维修员现场调整或更换 |
保修证
用户须知
1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；
日的代表：数字1-9，代表1-9日，字母A-X，代表10-31日；
月份的代表：数字1\~9，代表1\~9月，字母A-C，代表10\~12月；
年份的代表：数字1-9，代表2001-2009年，字母A-X，代表2010-2031年；
注：字母中无1与0，顺序以此类推。
海尔热水器有限公司保修证使用说明
尊敬的用户：
感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：
- 本产品是经过严格的质量管理以及检验过程的产品。
- 将保修证书妥善保管，作为您享受保修服务的凭据。
如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
● 保修期内整机免费保修一年（自购买日起，以发票日期为准）。
● 如果使用过程中净水机出现故障无法排除时，请按以下方法联系维修：
保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修净水机。超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。
注：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。
保修年限
1、整机免费保修一年（自购买之日起，以发票日期为准）。 注：滤芯为耗材，不在保修范围之内
2、下列情况，不属免费服务范围
A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D、未经我公司许可，自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用
产品中有害物质的名称及含量
| 有害物质 | ||||||
| 部件名称 | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) |
| 滤芯 | ○ | ○ | ○ | ○ | ○ | ○ |
| 储水桶 | ○ | ○ | ○ | ○ | ○ | ○ |
| 电磁阀 | ○ | ○ | ○ | ○ | ○ | ○ |
| 增压泵 | ○ | ○ | ○ | ○ | ○ | ○ |
| 橡胶密封件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 电脑板组件 | × | ○ | × | ○ | ○ | ○ |
| 其他金属结构件 | × | ○ | ○ | × | ○ | ○ |
| 电源适配器 | × | ○ | ○ | ○ | ○ | ○ |
| 塑料件 | ○ | ○ | ○ | ○ | ○ | ○ |
| 线材 | ○ | ○ | ○ | ○ | ○ | ○ |
| 包装印刷件 | ○ | ○ | ○ | ○ | ○ | ○ |
本表格依据SJ/T 11364的规定编制
○：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。
说明：某些型号产品可能不包含表中部分部件，具体以实物为准。标记“X”部件，皆因行业技术发展水平限制而无法实现有害物质的替代。
在中华人民共和国境内销售的电子信息产品必须标识此标志。圆圈内的数字表示正常使用状态下产品的环保使用期限。
