| Type de produit | Machine à coudre double aiguille, point piqué, entraînement simultané |
| Marque | JUKI |
| Modèle | LU-2860N-7 |
| Application | Tissus moyens à lourds, sièges de véhicule, meubles |
| Vitesse de couture maximale | 2 700 points/min |
| Aiguille | GROZ-BECKERT 135 x 17 (n° 125 à n° 180, standard n° 160) |
| Taille de fil applicable (couture) | #30 à #5 |
| Longueur de point maximale | 9 mm (entraînement avant/inverse) |
| Réglage de la longueur de point | Par molette 2 pas |
| Soulèvement du pied presseur | Manuel : 10 mm, Automatique : 20 mm |
| Course de barre à aiguille | 40 mm |
| Amplitude du déplacement vertical alterné | 1 mm à 9 mm (réglage par molette) |
| Crochet | 2 plis, axe vertical, rotatif complet, type à loquet |
| Coupe-fil automatique | Oui, mécanisme à ciseaux commandé par came |
| Lubrification | Automatique par réservoir d'huile avec jauge |
| Huile recommandée | JUKI New Defrix Oil No.1 (ISO VG7) ou JUKI MACHINE OIL No.7 |
| Dimensions du plateau | 643 mm × 178 mm |
| Espace sous le bras | 347 mm × 127 mm |
| Diamètre du volant | Extérieur : ø123 mm |
| Moteur / Boîte de commande | SC-922B |
| Consommation électrique nominale | 110 VA |
| Poids de la tête | 66 kg |
| Niveau de bruit (pression acoustique) | 83,0 dB(A) à 2 700 points/min (KpA=2,5 dB) |
| Niveau de bruit (puissance acoustique) | 88,5 dB(A) à 2 700 points/min (KwA=2,5 dB) |
| Sécurité | Consignes de sécurité détaillées dans la notice standard ; toujours mettre hors tension avant intervention |
FOIRE AUX QUESTIONS - LU-2860N-7 JUKI
Quelles sont les aiguilles compatibles avec la JUKI LU-2860N-7 ?
Utilisez des aiguilles GROZ-BECKERT 135 x 17 de numéros 125 à 180. Le standard est le numéro 160.
Quelle est la vitesse de couture maximale de cette machine ?
La vitesse maximale est de 2 700 points/min. Consultez le tableau des vitesses dans la notice standard pour les réglages.
Comment enfiler la tête de la machine LU-2860N-7 ?
L'enfilage s'effectue dans l'ordre illustré sur le schéma de la notice. Pour les deux aiguilles, suivez les chemins distincts (fil gauche et fil droit). Assurez-vous que la machine est hors tension avant toute opération.
Quel type d'huile utiliser pour la lubrification ?
Utilisez JUKI New Defrix Oil No.1 (équivalent ISO VG7) ou JUKI MACHINE OIL No.7. La lubrification est automatique via le réservoir d'huile.
Comment régler la longueur de point ?
La longueur de point se règle à l'aide de la molette 2 pas, permettant une longueur maximale de 9 mm en entraînement avant et inverse.
Quelle est la capacité de relevage du pied presseur ?
Le relevage manuel est de 10 mm, et le relevage automatique (par genouillère ou automatique) est de 20 mm.
La machine LU-2860N-7 dispose-t-elle d'un coupe-fil automatique ?
Oui, elle est équipée d'un coupe-fil automatique de type à ciseaux commandés par came.
Quel est le poids de la tête de machine ?
Le poids de la tête de la machine est de 66 kg.
Quels types de tissus peut-on coudre avec cette machine ?
Cette machine est conçue pour les tissus moyens à lourds, comme ceux utilisés pour les sièges de véhicule et les meubles.
Comment effectuer une couture arrière ?
Utilisez le levier de réglage de couture arrière de type cylindre pneumatique, actionné par l'interrupteur touch-back.
Questions des utilisateurs sur LU-2860N-7 JUKI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Machine à coudre au format PDF gratuitement ! Retrouvez votre notice LU-2860N-7 - JUKI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LU-2860N-7 de la marque JUKI.

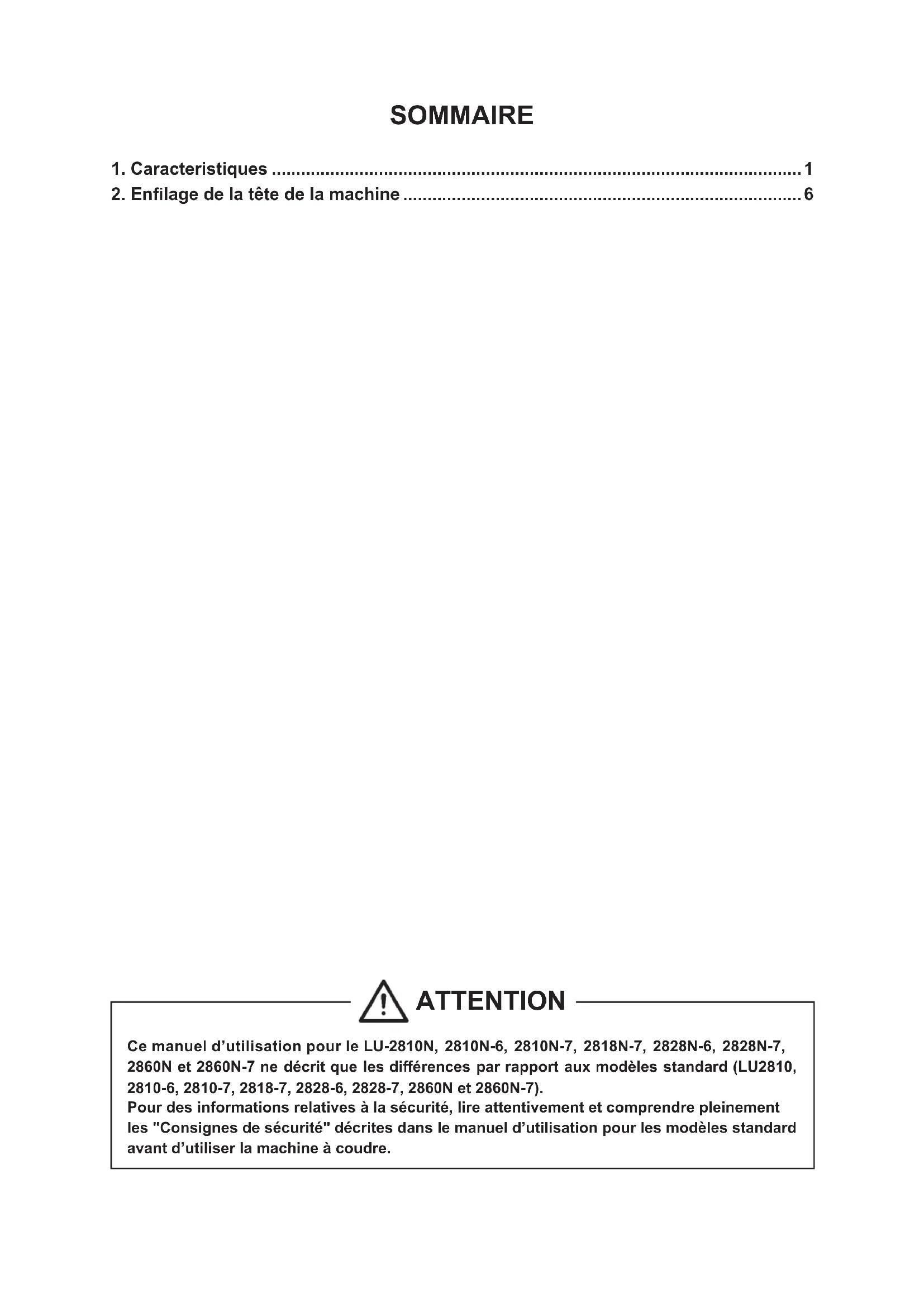

MODE D'EMPLOI LU-2860N-7 JUKI
- Caracteristiques .... 1
- Enfilage de la tête de la machine ....6
ATTENTION
Ce manuel d'utilisation pour le LU-2810N, 2810N-6, 2810N-7, 2818N-7, 2828N-6, 2828N-7, 2860N et 2860N-7 ne décrit que les différences par rapport aux modèles standard (LU2810, 2810-6, 2810-7, 2818-7, 2828-6, 2828-7, 2860N et 2860N-7).
Pour des informations relatives à la sécurité, lire attentivement et comprendre pleinement les "Consignes de sécurité" décrites dans le manuel d'utilisation pour les modèles standard avant d'utiliser la machine à coudre.
- Caracteristiques
| No. | Élément Application | ||
| 1 | Modèle LU-2810N LU-2860N | ||
| 2 | Désignation de modèle 1 aiguille, entraînement simultané,machine à point piqué | 2 aiguilles, entraînement simultané,machine à point piqué | |
| 3 | Application Tissus moyens à lourds, siège de véhicule, meubles | ||
| 4 | Vitesse de couture 3.000 sti/min maxi. | (Se reporter à “6.Tableau des vitesses de couture” dans le manuel d’utilisation du modèle standard.) | 2.700 sti/min maxi.(Se reporter à “6.Tableau des vitesses de couture” dans le manuel d’utilisation du modèle standard.) |
| 5 | Aiguille GROZ-BECKERT 135 x 17 (n° | 125 à n° 180) (Standard : n° 160) | |
| 6 | Taille de fil applicable pour la couture #30 à #5 | ||
| 7 | Longueur des points Un maximum de 9 mm (entraînement avant/inverse) | ||
| 8 | Molette de longueur des points Molette 1 pas | ||
| 9 | Soulèvement du pied presseur Releveur manuel : 10 mm Releveur par genouillère : 20 mm | ||
| 10 | Mécanisme de réglage de la longueur des points Par la molette | ||
| 11 | Méthode de réglage de la couture arrière Par le levier | ||
| 12 | Releveur de fil Releveur de fil à lien | ||
| 13 | Course de barre à aiguille 40 mm | ||
| 14 | Amplitude du déplacement vertical alterné 1 mm à 9 mm(Type vertical alterné à réglage par molette) | ||
| 15 | Crochet Crochet de 2 plis à axe vertical entièrement rotatif (Type à loquet) | ||
| 16 | Mécanisme d’entraînement Entraînement par boîtier | ||
| 17 | Mécanisme d’activation de l’entraînement supérieur et inférieur Courroie de distribution | ||
| 18 | Lubrification Lubrification automatique par réservoir d’huile (avec jauge d’huile) | ||
| 19 | Huile lubrifiante JUKI New Defrix Oil No.1 (équivalent à la norme ISO VG7) ou JUKI MACHINE OIL No.7 | ||
| 20 | Taille du plateau 643 mm × 178 mm | ||
| 21 | Espace sous le bras 347 mm × 127 mm | ||
| 22 | Taille du volant Diamètre réel de la section de la courroie en V : ø76,0 mmDiamètre externe : ø140 mm | ||
| 23 | Moteur/Boîte de commande M51N 750W / SC-922A | ||
| 24 | Poids de la tête de la machine 56 kg 61 kg | ||
| 25 | Bruit - Niveau de pression acoustique d’émission continu équivalent ( L_pA ) au poste de travail : Valeur pondérée A de 83,0 dB; (comprend K_pA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 3.000 sti/min.- Niveau de puissance acoustique ( L_wA ); Valeur pondérée A de 88,5 dB; (comprend K_wA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 3.000 sti/min. - Niveau de pression acoustique d’émission continu équivalent ( L_pA ) au poste de travail : Valeur pondérée A de 83,0 dB; (comprend K_pA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 2.700 sti/min.- Niveau de puissance acoustique ( L_wA ); Valeur pondérée A de 88,5 dB; (comprend K_wA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 2.700 sti/min. | ||
| Modèle | LU-2810N-6(machine à coudre à une aiguille avec coupe-fil et courroie trapézoïdale) | ||
| Vitesse de couture | 3.000 sti/min maxi. | ||
| Se reporter à “11.Tableau des vitesses de couture” dans le manuel d’utilisation du modèle standard. | |||
| Longueur des points (maxi) | Entraînement normal : 9 mm Entraînement arrière : 9 mm | ||
| Aiguille | GROZ-BECKERT 135 x 17(n° 125 à n° 180) (Standard : n° 160) | ||
| Fil N° 30 à n° 5 | (Etats-Unis : n° 46 à n° 138, Europe : 20/3 à 60/3) | ||
| Crochet Crochet horizontal à double capacité | |||
| Hauteur de relevage du pied presseur | Releveur manuel : 10 mm Releveur par genouillère, releveur automatique : 20 mm | ||
| Huile lubrifiante | JUKI New Defrix Oil No.1 ou JUKI MACHINE OIL #7 | ||
| Bruit* 1 | -Niveau de pression acoustique d’émission continu équivalent (LpA) au poste de travail : Valeur pondérée A de 83,0 dB; (comprend KpA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 3.000 sti/min.-Niveau de puissance acoustique (LwA) ; Valeur pondérée A de 88,5 dB; (comprend KwA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 3.000 sti/min. | ||
*1 Le niveau de bruit susmentionné correspond au niveau de bruit en cas d'utilisation de la boîte de commande (SC-922) fabriquée par JUKI.
| No. | Élément Application | ||
| 1 | Modèle | LU-2810N-7 LU-2818N-7 | |
| 2 | Désignation de modèle 1 aiguille, | entraînement simultané,machine à point piqué avec coupe-fil automatique | 2 aiguilles, entraînement simultané,machine à point piqué avec coupe-fil automatique (avec crochet 2,7 plis à axe vertical/type pas long) |
| 3 | Application Tissus moyens à lourds, siège de véhicule, meubles | ||
| 4 | Vitesse de couture 3.000 sti/min maxi.(Se reporter à “6.Tableau des vitesses de couture” dans le manuel d’utilisation du modèle standard.) *1 | ||
| 5 | Aiguille GROZ-BECKERT 135 x 17 (n° 125 à n° 180) (Standard : n° 160) | ||
| 6 | Taille de fil applicable pour la couture | #30 à #5 | |
| 7 | Taille de fil applicable pour la coupe | #30 à #5 | |
| 8 | Longueur des points Un maximum de 9 mm(entraînement avant/inverse) | Un maximum de 12 mm(entraînement avant/inverse) | |
| 9 | Molette de longueur des points Molette 2 pas | ||
| 10 | Soulèvement du pied presseur Releveur manuel : 10 mm Releveur automatique : 20 mm | ||
| 11 | Mécanisme de réglage de la longueur des points | Par la molette | |
| 12 | Méthode de réglage de la couture arrière | Type du cylindre pneumatique (avec interrupteur touch-back) | |
| 13 | Releveur de fil Releveur de fil à lien | ||
| 14 | Course de barre à aiguille | 40 mm | |
| 15 | Amplitude du déplacement vertical alterné | 1 mm à 9 mm(Type vertical alterné à réglage par molette) | |
| 16 | Crochet | Crochet de 2 plis à axe vertical entièrement rotatif (Type à loquet) | Crochet de 2,7 plis à axe vertical entièrement rotatif (Type à loquet) |
| 17 | Mécanisme d’entraînement | Entraînement par boîtier | |
| 18 | Mécanisme d’activation de l’entraînement supérieur et inférieur | Courroie de distribution | |
| 19 | Méthode de coupe du fil | Type à ciseaux commandés par came | |
| 20 | Lubrification | Lubrification automatique par réservoir d’huile (avec jauge d’huile) | |
| 21 | Huile lubrifiante | JUKI New Defrix Oil No.1 (équivalent à la norme ISO VG7)ou JUKI MACHINE OIL No.7 | |
| 22 | Taille du plateau | 643 mm × 178 mm | |
| 23 | Espace sous le bras | 347 mm × 127 mm | |
| 24 | Taille du volant | Diamètre externe : ø123 mm | |
| 25 | Moteur/Boîte de commande | SC-922B | |
| 26 | Poids de la tête de la machine | 61 kg | 66 kg |
| 27 | Consommation électrique nominale | 180VA | 120VA |
| 28 | Bruit | -Niveau de pression acoustiqued’émission continu équivalent ( L_PA ) au poste de travail :Valeur pondérée A de 83,0 dB;(comprend K_PA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 3.000 sti/min.-Niveau de puissance acoustique ( L_WA ) ;Valeur pondérée A de 88,5 dB;(comprend K_WA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 3.000 sti/min. | -Niveau de pression acoustiqued’émission continu équivalent ( L_PA ) au poste de travail :Valeur pondérée A de 84,0 dB;(comprend K_PA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 2.750 sti/min.-Niveau de puissance acoustique ( L_WA ) ;Valeur pondérée A de 84,0 dB;(comprend K_WA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 3.000 sti/min. |
*1 Le réglage de vitesse d'après le montant du déplacement vertical alterné du pied trotteur et du pied presseur est automatiquement exécuté.
| No. | Élément Application | ||
| 1 | Modèle | LU-2828N-7 LU-2828N-6 | |
| 2 | Désignation de modèle 1 aiguille, entraînement simultané,machine à point piqué avec coupe-fil automatique (avec crochet 2,7 plis à axe vertical/fonction de pinceur de fil d'aiguille/type à entraînement direct) | 1 aiguille, entraînement simultané,machine à point piqué avec coupe-fil automatique (avec crochet 2,7 plis à axe vertical/fonction de pinceur de fil d'aiguille/type courroie en V) | |
| 3 | Application Tissus moyens à lourds, siège de véhicule, meubles | ||
| 4 | Vitesse de couture 3.000 sti/min maxi. | (Se reporter à “6.Tableau des vitesses de couture” dans le manuel d'utilisation du modèle standard.) *1 | |
| 5 | Aiguille SCHMETZ 134-35 (N° 125 à N° 180) (Standard : N° 140) | ||
| 6 | Taille de fil applicable pour la couture | #30 à #5 | |
| 7 | Taille de fil applicable pour la coupe #30 à #5 | ||
| 8 | Longueur des points Un maximum de 9 mm (entraînement avant/inverse) | ||
| 9 | Molette de longueur des points Molette | 2 pas | |
| 10 | Soulèvement du pied presseur Releveur manuel : 10 mm Releveur automatique : 20 mm | ||
| 11 | Mécanisme de réglage de la longueur des points | Par la molette | |
| 12 | Méthode de réglage de la couture arrière | Type du cylindre pneumatique (avec interrupteur touch-back) | |
| 13 | Releveur de fil Releveur de fil à lien | ||
| 14 | Course de barre à aiguille | 40 mm | |
| 15 | Amplitude du déplacement vertical alterné | 1 mm à 9 mm(Type vertical alterné à réglage par molette) | |
| 16 | Crochet | Crochet de 2,7 plis à axe vertical entièrement rotatif (Type à loquet) | |
| 17 | Mécanisme d'entraînement | Entraînement par boîtier | |
| 18 | Mécanisme d'activation de l'entraînement supérieur et inférieur | Courroie de distribution | |
| 19 | Méthode de coupe du fil | Type à ciseaux commandés par came | |
| 20 | Lubrification | Lubrification automatique par réservoir d'huile (avec jauge d'huile) | |
| 21 | Huile lubrifiante | JUKI New Defrix Oil No.1 (équivalent à la norme ISO VG7)ou JUKI MACHINE OIL No.7 | |
| 22 | Taille du plateau | 643 mm × 178 mm | |
| 23 | Espace sous le bras | 347 mm × 127 mm | |
| 24 | Taille du volant | Diamètre externe : ø123 mm | |
| 25 | Moteur/Boîte de commande | SC-922B | - |
| 26 | Poids de la tête de la machine | 62 kg | |
| 27 | Consommation électrique nominale | 180VA | |
| 28 | Bruit *2 | -Niveau de pression acoustique d'émission continu équivalent (LpA) au poste de travail :Valeur pondérée A de 81,0 dB; (comprend KpA = 2,5 dB); selon ISO 10821-C.6.2 -ISO 11204 GR2 à 3.000 sti/min.-Niveau de puissance acoustique (LwA) ;Valeur pondérée A de 85,5 dB; (comprend KwA = 2,5 dB); selon ISO 10821-C.6.2 -ISO 3744 GR2 à 3.000 sti/min. | |
*1 Le réglage de vitesse d'après le montant du déplacement vertical alterné du pied trotteur et du pied presseur est automatiquement exécuté.
*2 Le niveau de bruit indiqué dans le tableau est le niveau généré si la boîte de commande JUKI (SC-922) est utilisée.
| No. | Élément Application | |
| 1 | Modèle LU-2860N-7 | |
| 2 | Désignation de modèle | 2 aiguilles, entraînement simultané, machine à point piqué avec coupe-fil automatique |
| 3 | Application Tissus moyens à lourds, siège de véhicule, meubles | |
| 4 | Vitesse de couture 2.700 sti/min maxi. (Se reporter à “6.Tableau des vitesses de couture” dans le manuel d'utilisation du modèle standard.) | |
| 5 | Aiguille GROZ-BECKERT 135 x 17 (n° 125 à n° 180) (Standard : n° 160) | |
| 6 | Taille de fil applicable pour la couture | #30 à #5 |
| 7 | Taille de fil applicable pour la coupe | #30 à #5 |
| 8 | Longueur des points Un maximum de 9 mm (entraînement avant/inverse) | |
| 9 | Molette de longueur des points Molette 2 pas | |
| 10 | Soulèvement du pied presseur Releveur manuel : 10 mm Releveur automatique : 20 mm | |
| 11 | Mécanisme de réglage de la longueur des points | Par la molette |
| 12 | Méthode de réglage de la couture arrière | Type du cylindre pneumatique (avec interrupteur touch-back) |
| 13 | Releveur de fil Releveur de fil à lien | |
| 14 | Course de barre à aiguille | 40 mm |
| 15 | Amplitude du déplacement vertical alterné | 1 mm à 9 mm(Type vertical alterné à réglage par molette) |
| 16 | Crochet | Crochet de 2 plis à axe vertical entièrement rotatif (Type à loquet) |
| 17 | Mécanisme d'entraînement | Entraînement par boîtier |
| 18 | Mécanisme d'activation de l'entraînement supérieur et inférieur | Courroie de distribution |
| 19 | Méthode de coupe du fil | Type à ciseaux commandés par came |
| 20 | Lubrification | Lubrification automatique par réservoir d'huile (avec jauge d'huile) |
| 21 | Huile lubrifiante | JUKI New Defrix Oil No.1 (équivalent à la norme ISO VG7)ou JUKI MACHINE OIL No.7 |
| 22 | Taille du plateau | 643 mm × 178 mm |
| 23 | Espace sous le bras | 347 mm × 127 mm |
| 24 | Taille du volant | Diamètre externe : ø123 mm |
| 25 | Moteur/Boîte de commande | SC-922B |
| 26 | Poids de la tête de la machine | 66 kg |
| 27 | Consommation électrique nominale | 110VA |
| 28 | Bruit | - Niveau de pression acoustique d'émission continu équivalent (LPA) au poste de travail :Valeur pondérée A de 83,0 dB; (comprend KPA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 2.700 sti/min.- Niveau de puissance acoustique (LWA) ;Valeur pondérée A de 88,5 dB; (comprend KWA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 at 2.700 sti/min. |

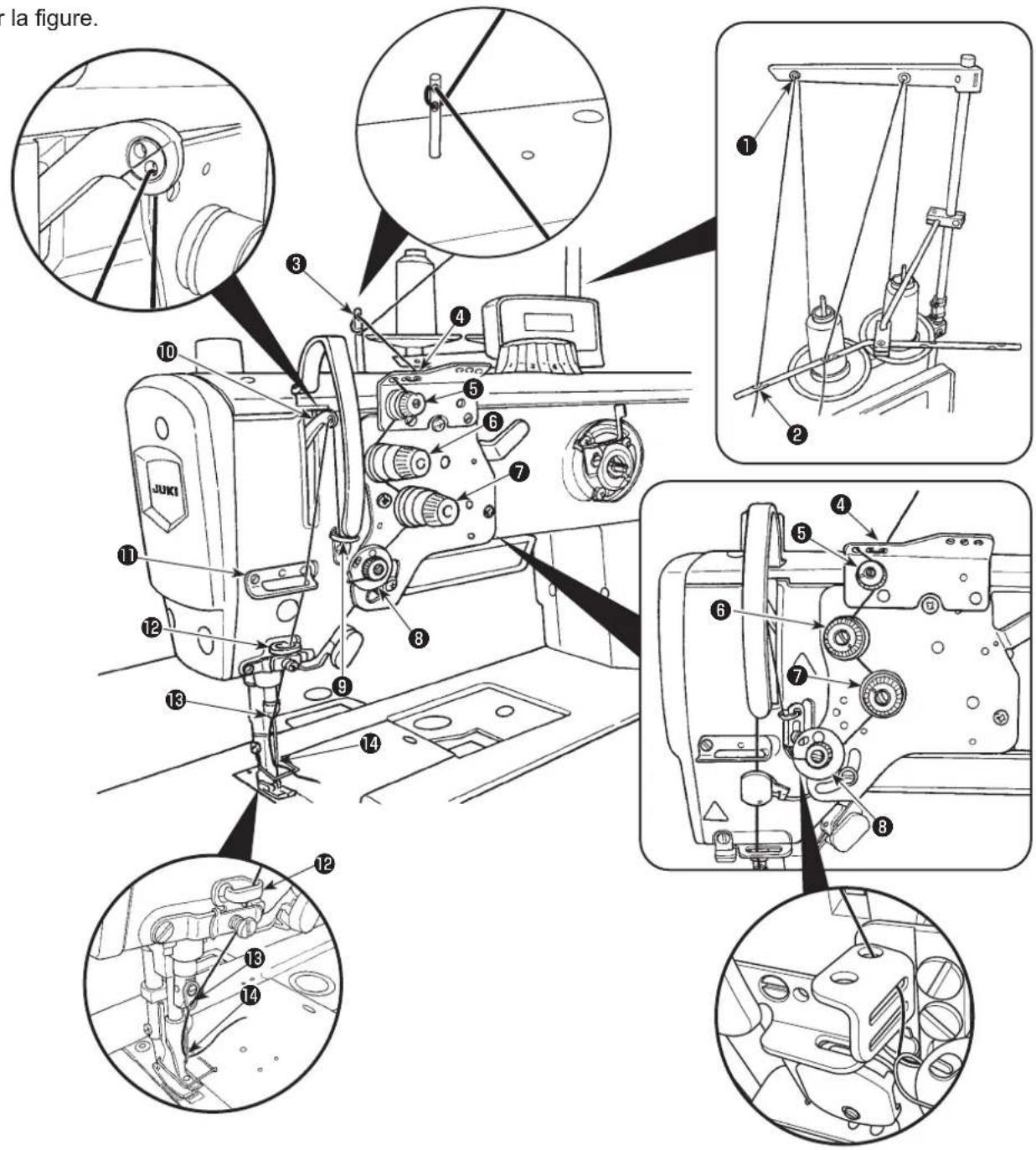

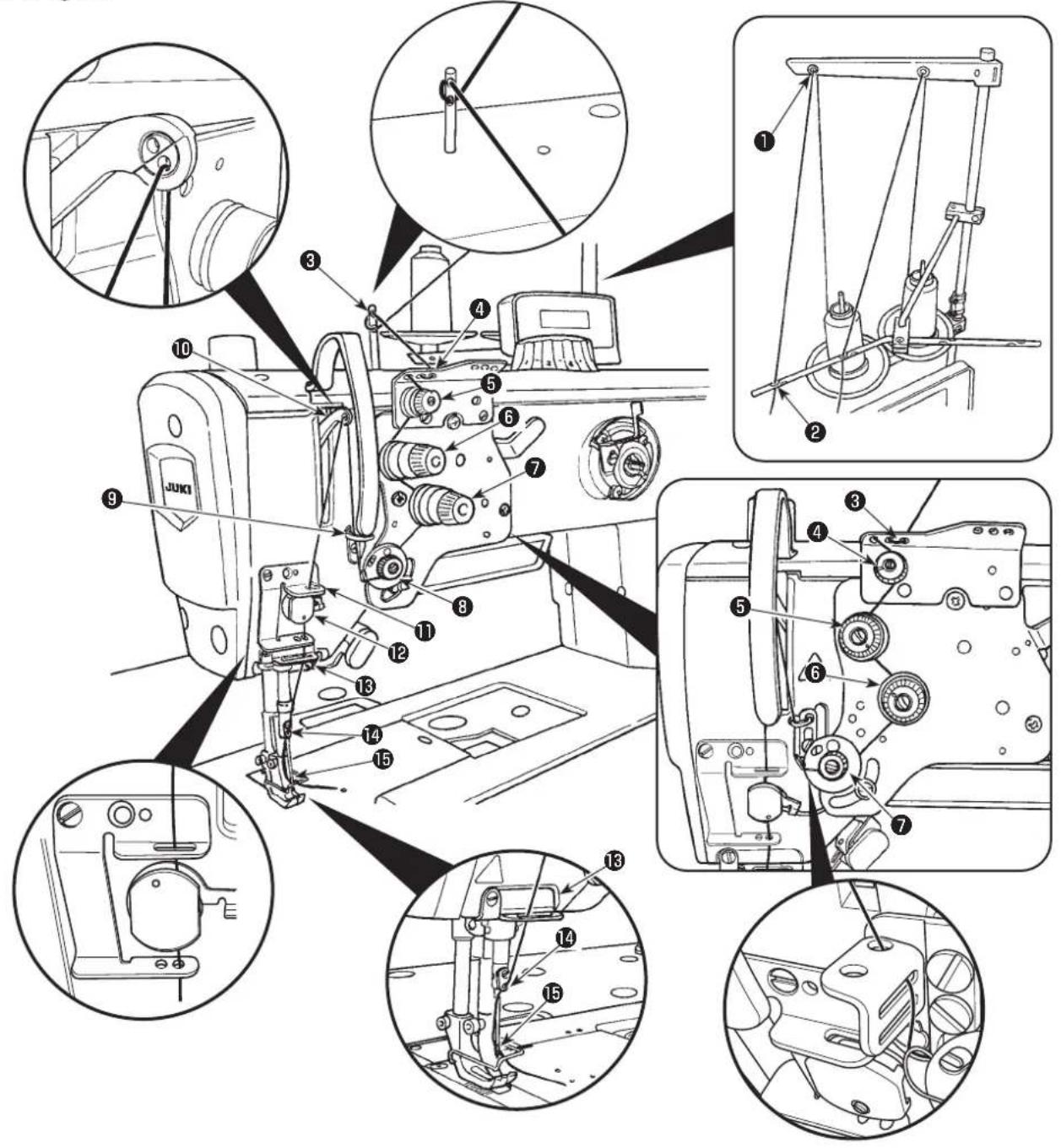

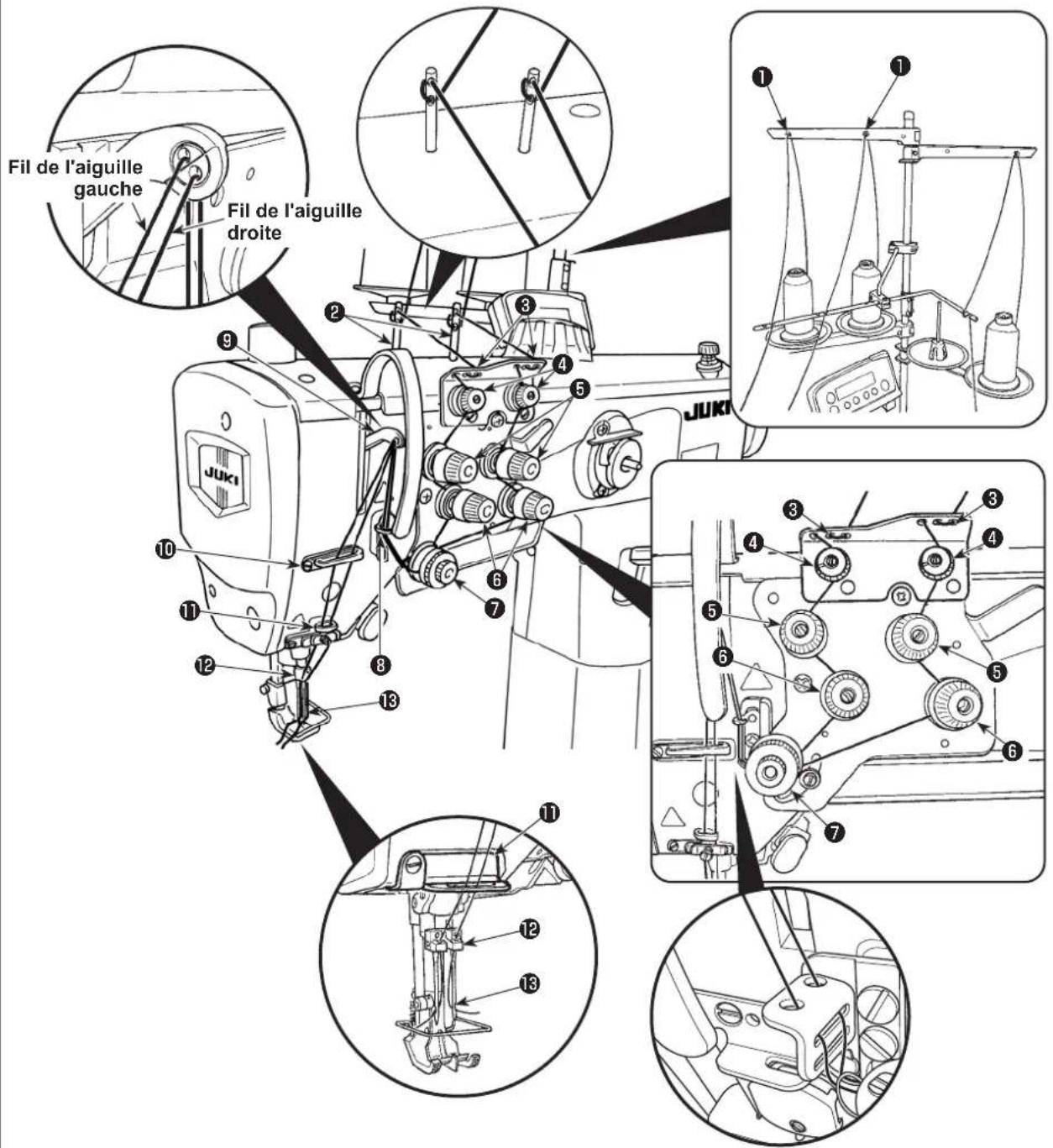

2. Enfilage de la tête de la machine
[LU-2810N,2810N-6,2810N-7,2818N-7]
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.
Enfiler la tête de la machine dans l'ordre illustré sur la figure.
- Le guide-fil
⑫ est nécessaire pour empêcher le fil de glisser hors de l'œillet de l'aiguille lors de la l'à une position en dehors du tissu.
cas d'enchevêtrement des fils au début de la couture depuis le bord du tissu, le fil doit être retiré de l'emplacement où il est pincé par le ressort du guide-fil 12 ou encore le guide-fil 12 doit être remplacé par un autre. Le guide-fil de rechange est disponible séparément.
Numéro de pièce du guide-fil de rechange : 40169642
AVERTISSEMENT :
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.
Enfiler la tête de la machine dans l'ordre illustré sur la figure.
Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.
Enfiler la tête de la machine dans l'ordre illustré sur la figure.
