Type de produit	Machine à coudre industrielle à point noué
Marque	Juki
Modèle	LU-2860NV
Vitesse de couture max.	3 500 points/min
Longueur de point max.	12 mm
Aiguille	SCHMETZ 134-35 (N°125 à N°200, standard N°160)
Fil applicable (couture)	#30 à #0 (US: #46 à #266, Europe: 60/3 à 10/3)
Fil applicable (coupe)	#30 à #0 (US: #46 à #266, Europe: 60/3 à 10/3)
Moteur	Servomoteur CA
Contrôle de la pression du pied presseur	Commande électronique
Commande d'entraînement horizontal	Commande électronique
Commande d'alimentation verticale	Commande électronique (accessoire)
Huile lubrifiante	JUKI New Defrix Oil No.1 ou JUKI MACHINE OIL No.7
Programmes de couture	99 programmes (polygonaux: jusqu'à 10 enregistrables), 9 cycles, 20 pas personnalisés, 9 condensés personnalisés
Niveau de pression acoustique	91,0 dB(A) (à 3 500 sti/min)
Niveau de puissance acoustique	91,0 dB(A) (à 3 500 sti/min)
Fonctions spéciales	Détection de saut de points, capteur de capot de protection, détection de quantité restante de fil de bobine (options)
Sécurité	Arrêt automatique si capot ouvert (option), mise hors tension avant entretien
Dimensions (L x l x h) estimées	600 x 250 x 400 mm
Poids estimé	45 kg
Alimentation	Monophasé 220 V, 50/60 Hz
Consommation électrique estimée	550 W
Entretien	Nettoyage régulier et lubrification avec l'huile recommandée
Réparabilité	Pièces détachées disponibles via réseau Juki

FOIRE AUX QUESTIONS - LU-2860NV JUKI

Quelle est la différence entre la LU-2860NV et le modèle standard LU-2860V ?

La LU-2860NV est une version spéciale qui inclut des options comme le capteur de capot de protection, la détection de sauts de points et la détection de quantité restante de fil de bobine. Consultez la notice dédiée pour les différences précises.

Comment enfiler correctement la tête de la machine ?

Suivez l'ordre illustré dans la notice : commencez par le fil de l'aiguille gauche, puis droite, en passant par les guides numérotés. Veillez à mettre la machine hors tension avant d'enfiler.

Quelle huile utiliser pour la lubrification ?

Utilisez exclusivement l'huile JUKI New Defrix Oil No.1 (équivalent ISO VG7) ou JUKI MACHINE OIL No.7 pour garantir le bon fonctionnement et la longévité de la machine.

Comment régler la vitesse de couture ?

La vitesse maximale est de 3 500 points/min. Consultez le tableau des vitesses dans le manuel du modèle standard pour les réglages précis selon le matériau.

Quels types de fil et d'aiguille sont compatibles ?

Utilisez des aiguilles SCHMETZ 134-35 (N°125 à N°200, standard N°160) et des fils de couture #30 à #0 (US #46 à #266).

La machine dispose-t-elle d'un arrêt automatique en cas de problème ?

Oui, avec l'option capteur de capot de protection, la machine s'arrête si le capot est ouvert. De plus, le dispositif de détection de sauts de points alerte en cas de défaut de couture.

Comment nettoyer et entretenir la machine ?

Après chaque utilisation, retirez les fils et poussières. Lubrifiez régulièrement selon les préconisations. Toujours débrancher avant tout entretien.

Où trouver les pièces de rechange ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Juki ou sur le site officiel. Utilisez uniquement des pièces d'origine.

Quels programmes de couture sont disponibles ?

La machine propose 99 programmes de couture (dont 10 enregistrables pour formes polygonales), 9 programmes par cycles, 20 programmes de pas personnalisés et 9 programmes de couture condensée personnalisés.

Cette machine est-elle adaptée à un usage intensif en atelier ?

Oui, c'est une machine industrielle robuste avec un servomoteur CA, conçue pour une utilisation intensive dans la confection et la maroquinerie.

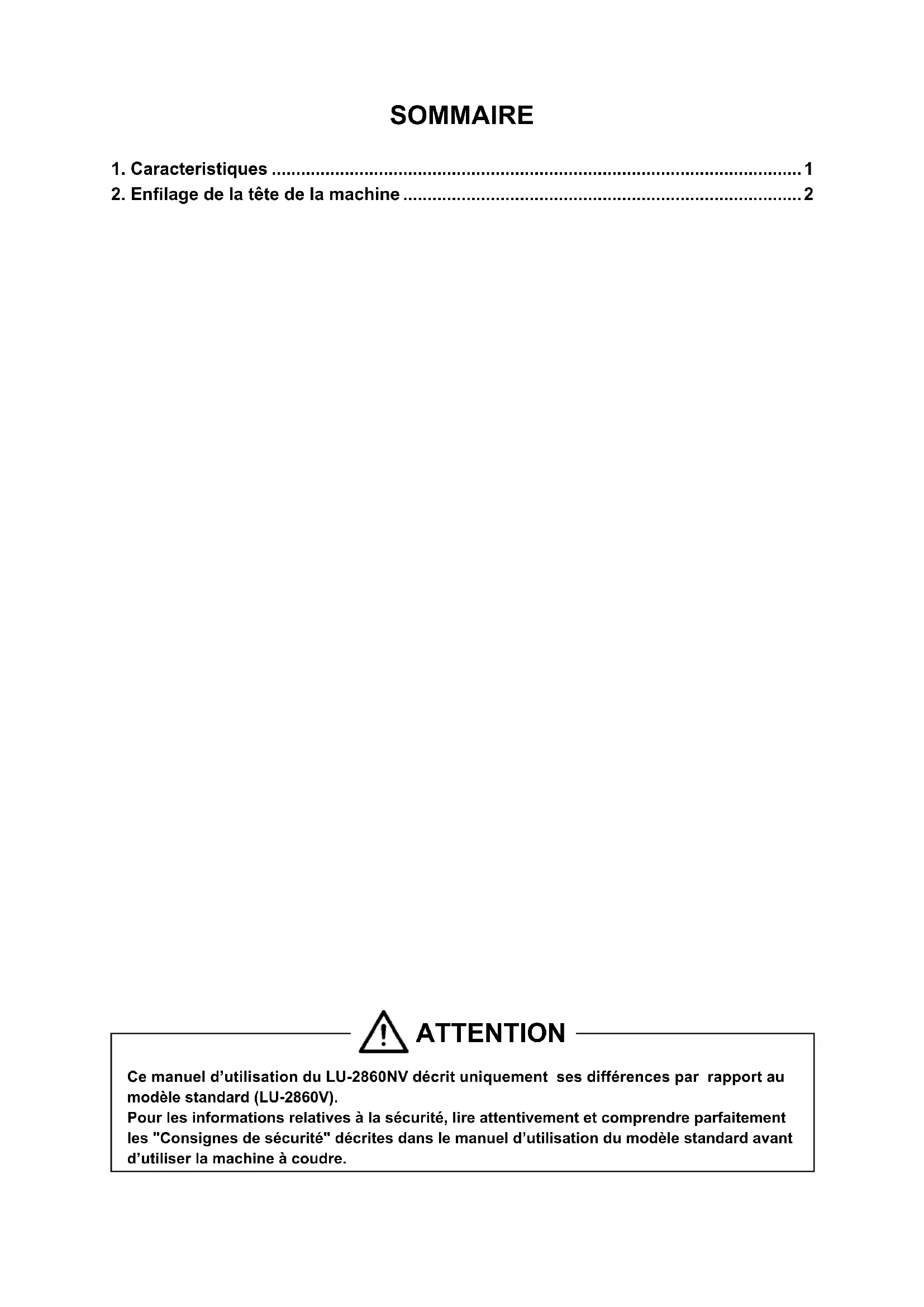

MODE D'EMPLOI LU-2860NV JUKI

1. Caracteristiques .... 1
2. Enfilage de la tête de la machine .... 2

ATTENTION

Ce manuel d'utilisation du LU-2860NV décrit uniquement ses différences par rapport au modèle standard (LU-2860V).

Pour les informations relatives à la sécurité, lire attentivement et comprendre parfaitement les "Consignes de sécurité" décrites dans le manuel d'utilisation du modèle standard avant d'utiliser la machine à coudre.

1. Caracteristiques

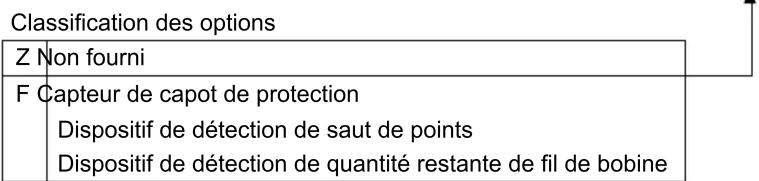

LU-2860NV-7-0B-B-S-△

Élément Application
Modèle LU-2860NV-7
Vitesse de couture 3.500 sti/min maxi.	(Se reporter à “10.Tableau des vitesses de couture” dans le manuel d’utilisation du modèle standard.)
Longueur des points Un maximum de 1	2 mm
Aiguille SCHMETZ 134-35 (N° 125 à N° 200) (Standard : N° 160)
Taille de fil applicable pour la couture #30 à #0 (US: #46 à #266, Europe: 60/3 à 10/3)
Taille de fil applicable pour la coupe #30 à #0 (US: #46 à #266, Europe: 60/3 à 10/3)
Moteur électrique Servomoteur CA
Contrôle de la pression du pied presseur	Commande électronique
Commande d’entraînement horizontal	Commande électronique
Commande d’alimentation verticale accessoire	Commande électronique
Huile lubrifiante JUKI New Defrix Oil No.1 (équivalent à la norme ISO VG7)ou JUKI MACHINE OIL No.7
Nombre de programmes	Programme de couture......99 programmes (pour la couture de forme polygonale, jusqu’à 10 programmes peuvent être enregistrés.)Programme de couture par cycles ......9 programmesProgramme de pas personnalisé ......20 programmesProgramme de couture condensée personnalisée...9 programmes
Bruit	-Niveau de pression acoustique d’émission continu équivalent (LpA) au poste de travail :Valeur pondérée A de 91,0 dB; (comprend KpA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 11204 GR2 à 3.500 sti/min.-Niveau de puissance acoustique (LwA) ;Valeur pondérée A de 91,0 dB; (comprend KwA = 2,5 dB); selon ISO 10821- C.6.2 -ISO 3744 GR2 à 3.500 sti/min.

2. Enfilage de la tête de la machine

AVERTISSEMENT :

Pour ne pas risquer des blessures causées par une brusque mise en marche de la machine, toujours la mettre hors tension et s'assurer que le moteur est au repos avant d'effectuer les opérations suivantes.

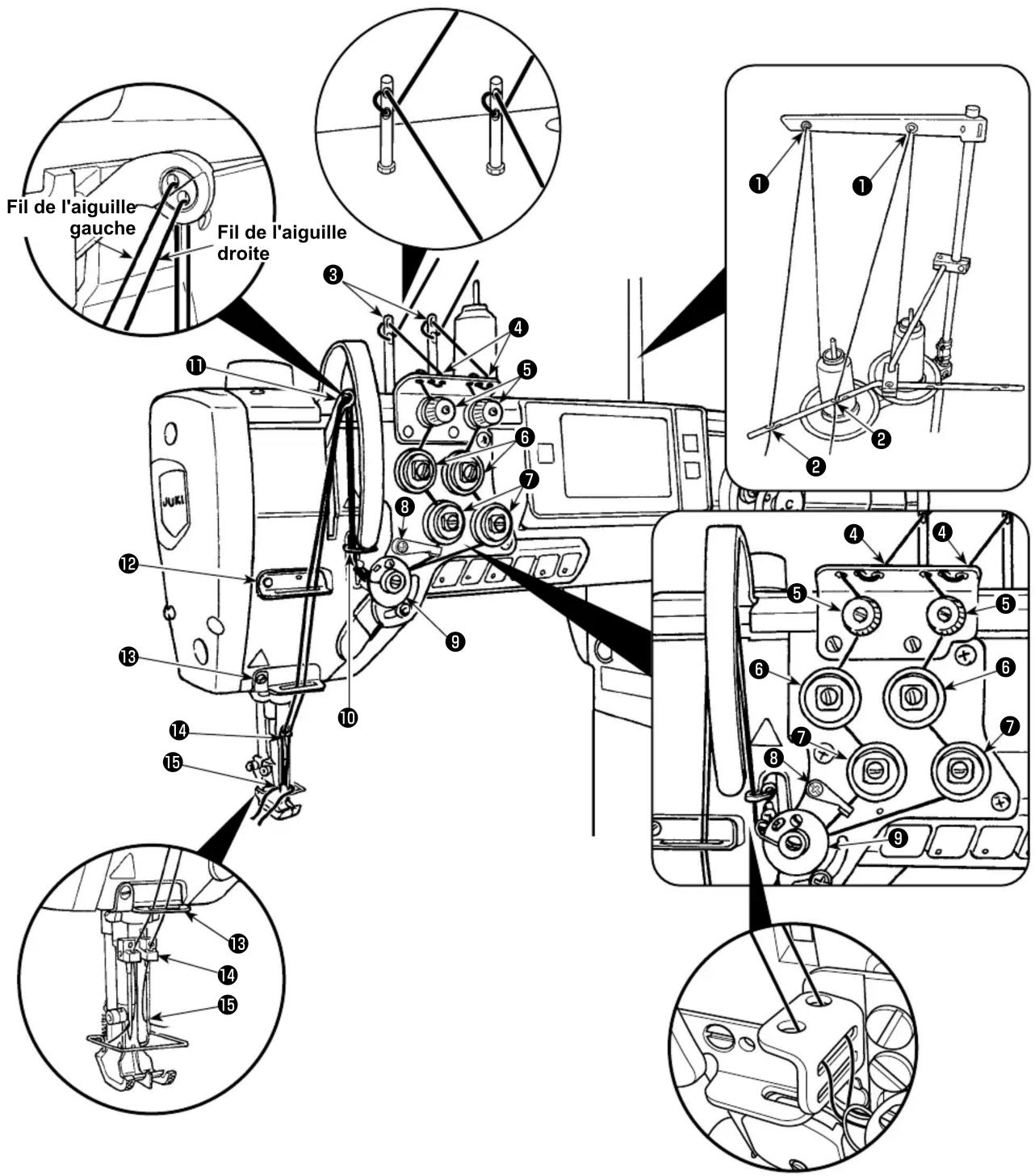

Enfiler la tête de la machine dans l'ordre illustré sur la figure.
