Type de produit	Projecteur DLP
Marque	ViewSonic
Modèle	PA700W
Résolution native	1280 x 800 (WXGA)
Source lumineuse	Lampe RLC-128
Taille d'image	30 à 300 pouces
Rapport de projection	1,54 – 1,72 (100" à 3,33 m)
Objectif	F=2,42-2,53, f=21,85-24,01 mm
Dimensions (L x H x P)	309 x 115 x 234 mm
Poids	2,70 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique (actif)	295 W (typique)
Consommation veille	< 0,5 W
Entrées vidéo	2x HDMI, 1x VGA
Sortie vidéo	1x VGA (moniteur)
Ports de contrôle	RS-232, USB (5V/1,5A)
Audio	Entrée et sortie audio 3,5 mm
Correction trapèze	Verticale manuelle et automatique
Fonctions 3D	DLP-Link, formats côte à côte, haut/bas, séquentiel
Niveau sonore	Peut augmenter avec filtre à poussière
Sécurité	Verrouillage clavier, mot de passe, fente de sécurité
Température de fonctionnement	0°C à 40°C
Nettoyage de l'objectif	Chiffon doux non abrasif
Pièces détachées	Lampe (RLC-128), télécommande, piles

FOIRE AUX QUESTIONS - PA700W VIEWSONIC

Comment allumer le projecteur ViewSonic PA700W ?

Branchez le cordon d'alimentation, puis appuyez sur le bouton Power du projecteur ou de la télécommande. Le voyant d'alimentation clignote en bleu pendant le démarrage.

Que faire si aucune image ne s’affiche ?

Vérifiez que le câble de la source vidéo est correctement connecté et que la source est allumée. Appuyez sur la touche Source du projecteur ou de la télécommande pour sélectionner l’entrée appropriée.

Comment corriger une image déformée (trapèze) ?

Utilisez la touche Trapèze du clavier ou de la télécommande pour ajuster manuellement la distorsion verticale. Vous pouvez aussi activer le trapèze automatique dans le menu Affichage.

Comment nettoyer l’objectif du projecteur ?

Utilisez une bombe d’air comprimé pour enlever la poussière. Si nécessaire, essuyez délicatement avec du papier nettoyant pour objectif ou un chiffon doux légèrement humidifié avec un produit nettoyant pour objectif. Ne frottez jamais avec des matériaux abrasifs.

Le projecteur ne répond plus aux commandes, que faire ?

Éteignez le projecteur, débranchez le cordon d’alimentation, attendez au moins 20 secondes, puis rebranchez et rallumez. Si le problème persiste, contactez le service client.

Comment remplacer la lampe du PA700W ?

Attendez que le projecteur ait refroidi (environ 45 minutes) après extinction. Débranchez le cordon d’alimentation. Retirez le cache de la lampe, dévissez la lampe usagée et insérez la nouvelle (référence RLC-128). Réinitialisez le compteur de lampe dans le menu Options > Param. lampe > Lamp Reset.

La télécommande ne fonctionne plus, que vérifier ?

Assurez-vous qu’aucun obstacle ne se trouve entre la télécommande et le projecteur (portée maxi 10 m). Vérifiez l’état des piles (deux piles AAA) et remplacez-les si nécessaire.

Comment activer la 3D sur ce projecteur ?

Connectez une source 3D compatible (ex. lecteur Blu-ray) via HDMI. Mettez des lunettes DLP-Link. Dans le menu Affichage > 3D, réglez le mode 3D sur DLP-Link et sélectionnez le format approprié (Auto, côte à côte, haut/bas).

Quelle est la garantie du ViewSonic PA700W ?

ViewSonic offre une garantie limitée de 3 ans pour les pièces et la main-d'œuvre (hors lampe), et 1 an pour la lampe d'origine. Pour une utilisation intensive (plus de 14h/jour), la garantie est réduite à 1 an pour les pièces et 90 jours pour la lampe.

Comment sécuriser le projecteur contre le vol ?

Utilisez la fente de sécurité (verrou Kensington) à l’arrière du projecteur pour le fixer à un objet stable à l’aide d’un câble antivol. Vous pouvez aussi activer le verrouillage du clavier dans le menu Options > Clavier Verrouillé.

MODE D'EMPLOI PA700W VIEWSONIC

Projecteur Guide d'utilisation

Merci d'avoir choisi ViewSonic®

ViewSonic ^® , un des principaux fournisseurs mondiaux de solutions visuelles, s'engage à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic ^® , nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic ^® que vous avez choisi vous sera utile.

Encore une fois, merci d'avoir choisi ViewSonic® !

Précautions de sécurité - Général

Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur.

• Gardez ce guide d'utilisation dans un endroit sûr pour une référence ultérieure.
• Lisez tous les avertissements et suivez toutes les instructions.
• Laissez un dégagement minimum de 20» (50 cm) autour du projecteur pour assurer une ventilation adéquate.

- Placez le projecteur dans un endroit bien ventilé. Ne placez rien sur le projecteur qui empêche la dissipation de chaleur.

- Ne placez pas le projecteur sur une surface inégale ou instable. Le projecteur pourrait tomber et provoquer des blessures ou un dysfonctionnement du projecteur.

- N'utiliser pas le projecteur s'il est incliné à un angle supérieur à 10° à gauche ou à droite, ni à un angle de plus de 15° par rapport à l'avant ou l'arrière.

- Ne regardez pas directement l'objectif de projection lorsque l'appareil est en cours d'utilisation. L'intensité du faisceau lumineux pourrait entraîner des lésions oculaires.

- N'oubliez pas d'ouvrir l'obturateur ni de retirer le couvercle de l'objectif lorsque la lampe du projecteur est allumée.

- Évitez de placer des objets devant l'objectif de projection lorsque le projecteur est en cours d'utilisation car ils risqueraient de se déformer en raison de la chaleur ou de provoquer un incendie.

- La lampe atteint une température très élevée lorsque l'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de retirer la lampe pour la remplacer.

- N'utilisez pas la lampe au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement en de rares occasions.

- Ne remplacez jamais la lampe ni aucun composant électronique tant que le projecteur n'est pas débranché.

- N'essayez en aucun cas de démonter le projecteur. Un courant de haute tension circule à l'intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort.

- Lorsque vous déplacez le projecteur, veillez à ne pas laisser tomber ou percuter le projecteur sur quoi que ce soit.

- Ne placez aucun objet lourd sur le projecteur ou les câbles de connexion.

- Ne posez pas le projecteur sur le flanc. Cela pourrait faire tomber le projecteur et causer des blessures ou un dysfonctionnement du projecteur.

- Évitez d'exposer le projecteur aux rayons directs du soleil ou à d'autres sources de chaleur prolongée. Ne l'installez pas près de sources de chaleur telles que radiateurs, bouches de chaleur, cuisinières ou autres appareils (y compris les

amplificateurs) susceptibles d'augmenter la température du projecteur à des niveaux dangereux.

• Ne placez pas de liquides sur le projecteur, ni à proximité. Tout déversement pourrait être à l'origine d'une panne. Si le projecteur devait être mouillé, débranchez-le de l'alimentation et contactez votre service d'assistance local pour une réparation.
• De l'air chaud et une odeur particulière peuvent s'échapper de la grille de ventilation lorsque le projecteur est sous tension. Il s'agit d'une situation normale et non d'une défaillance.
• N'essayez pas de contourner les protections de sécurité de la prise polarisée ou de la terre. Une prise polarisée a deux broches dont l'une est plus large que l'autre. Une prise de type mise à la terre a deux broches et une troisième broche de mise à la terre. La broche large et la troisième broche sont fournies pour votre sécurité. Si la prise n'entre pas dans votre prise secteur, procurez-vous un adaptateur et n'essayez pas de forcer la prise dans la prise secteur.
• Lors du branchement à une prise secteur, NE retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont JAMAIS ENLEVÉES.
• Protégez le cordon d'alimentation contre tout risque de piétinement ou de pincement, en particulier au niveau de la prise et à la sortie du projecteur.
• Dans certains pays, la tension d'alimentation n'est PAS stable. Ce projecteur est conçu pour fonctionner en toute sécurité à une tension située entre 100 et 240 volts CA. Cependant, une panne n'est pas exclue en cas de hausse ou de baisse de tension de l'ordre de ±10 volts. Dans les zones où l'alimentation secteur peut fluctuer ou s'interrompre, il est conseillé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS).
• Si de la fumée, un bruit anormal ou une odeur étrange sont présents, éteignez immédiatement le projecteur et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser le projecteur.
• Utilisez uniquement les pièces/accessoires spécifiés par le fabricant.
• Débranchez le cordon d'alimentation de la prise secteur si vous n'utilisez pas le projecteur pendant une période prolongée.
• L'entretien doit être confié à un spécialiste.

ATTENTION : Rayonnement optique éventuellement dangereux émis par ce produit. Comme pour toute source lumineuse, ne regardez pas le rayon lumineux, RG2 IEC 62471-5:2015.

Précautions de sécurité - Montage au plafond

Veuillez lire les Précautions de sécurité suivantes avant de commencer à utiliser le projecteur.

Si vous avez l'intention de fixer le projecteur au plafond, nous vous recommandons fortement d'utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu'il est correctement installé.

Si vous utilisez un kit de montage au plafond inapproprié, il existe un risque de sécurité lié à l'éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Contenu

Précautions de sécurité - Général ...... 3

Précautions de sécurité - Montage au plafond......5

Introduction 8

Contenu de l'emballage - PA700S | PA700X | PA700W ....8

Contenu de l'emballage - PS502X | PS502W....9

Présentation du produit ....10

Projecteur.... 10

Clavier.... 11

Voyants indicateurs.... 12

Ports d'E/S....13

Télécommande.... 14

Configuration initiale.... 18

Choix de l'emplacement - Orientation du projecteur ....18

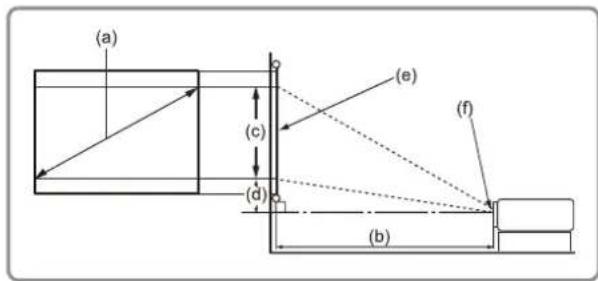

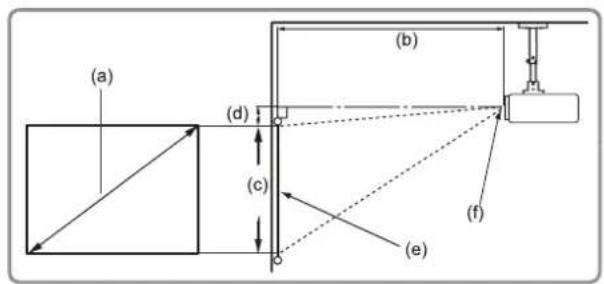

Dimensions de la projection - PA700S | PA700X....19

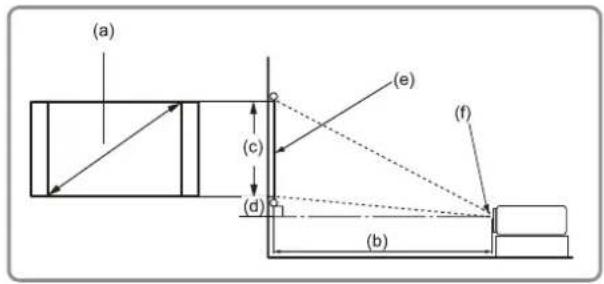

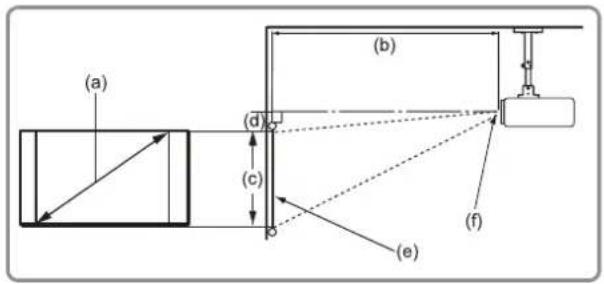

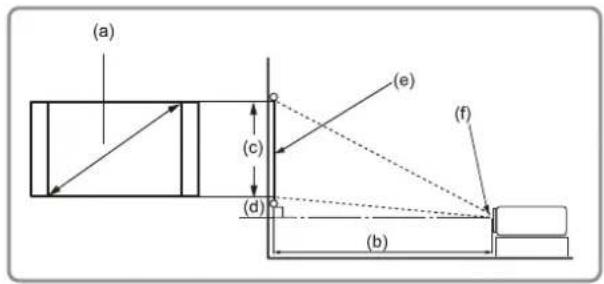

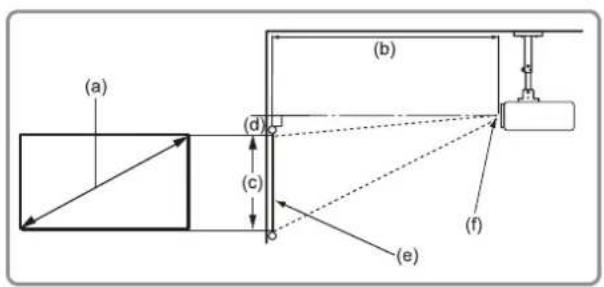

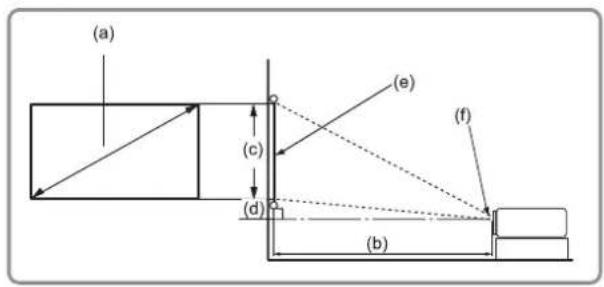

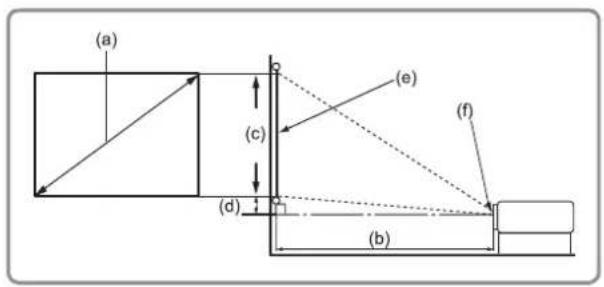

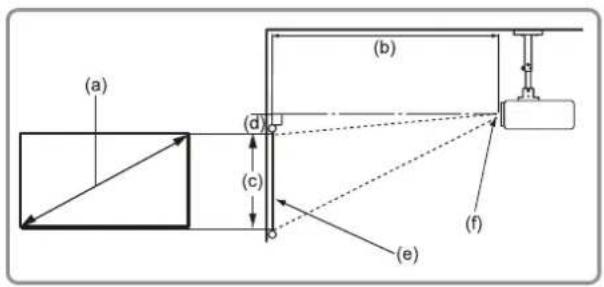

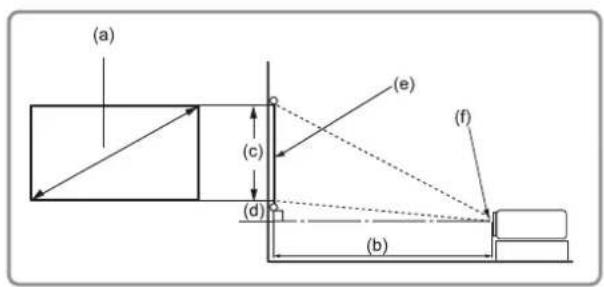

Dimensions de la projection - PA700W 21

Dimensions de la projection - PS502X 23

Dimensions de la projection - PS502W....25

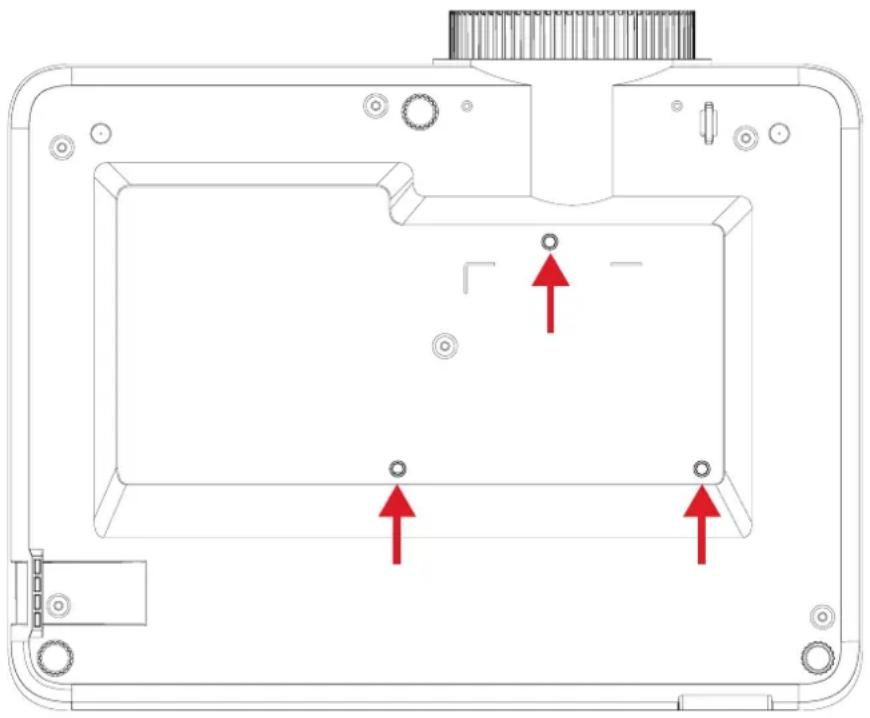

Montage du projecteur ....27

Utiliser la barre de sécurité ....27

Branchements 28

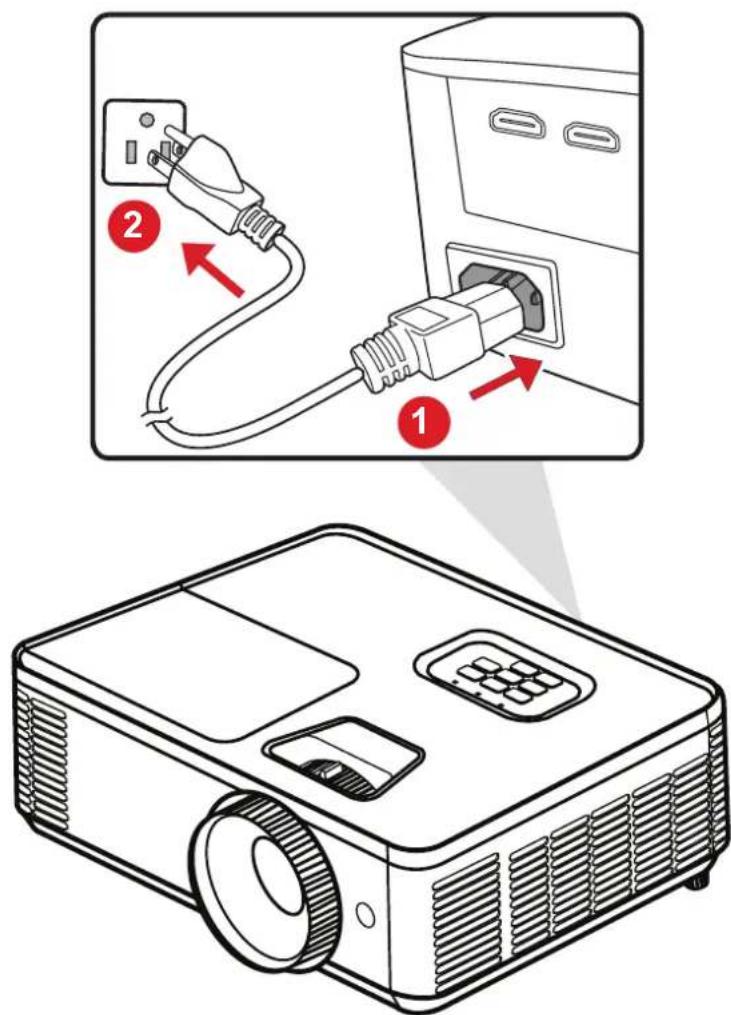

Branchement sur l'alimentation....28

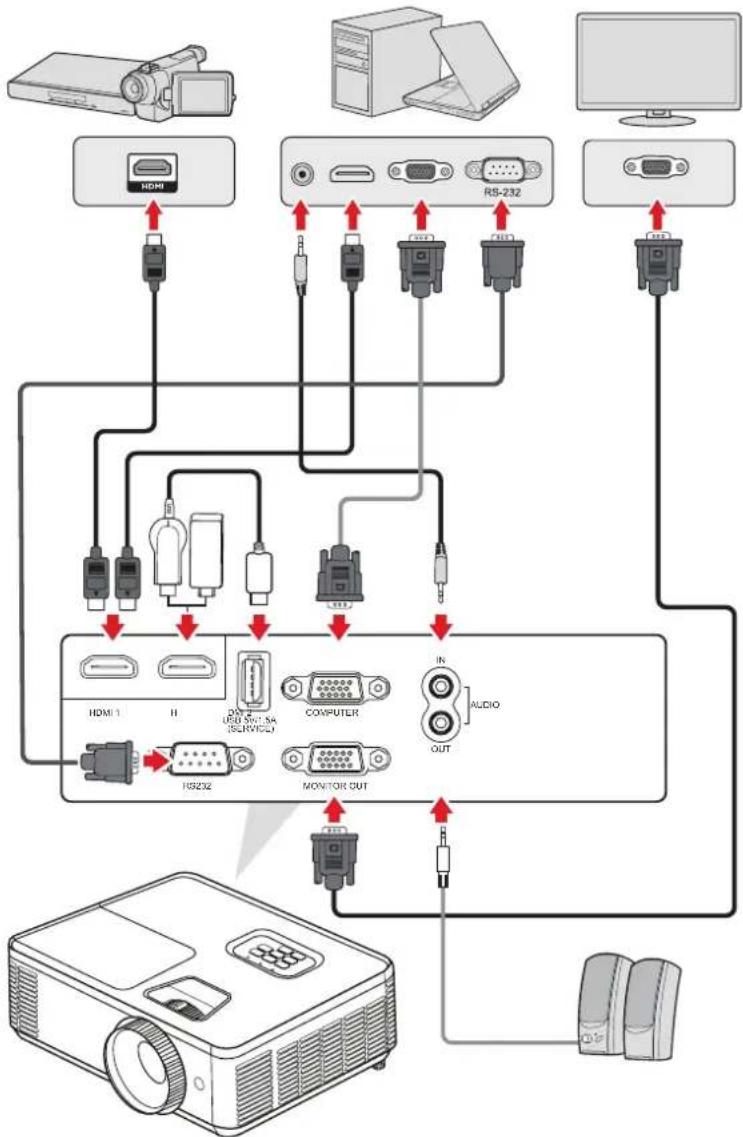

Raccordement à des périphériques externes....29

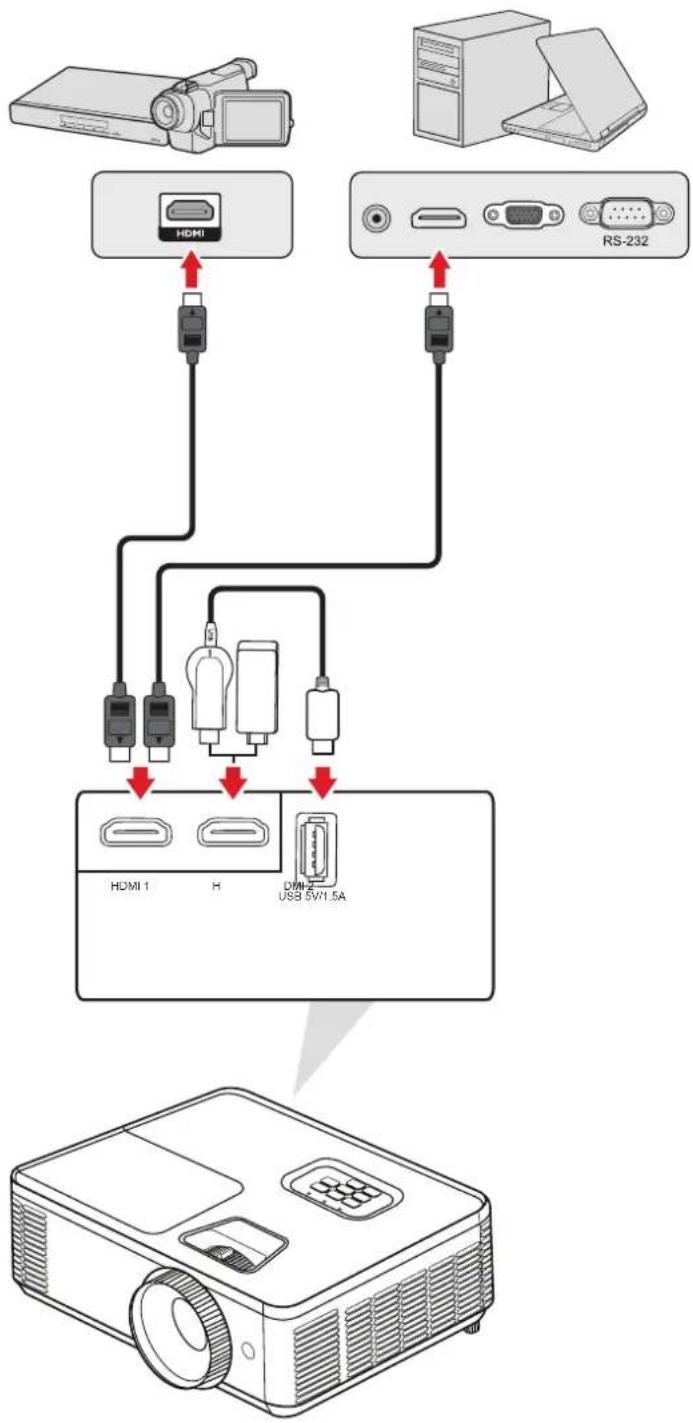

Branchement HDMI.... 29

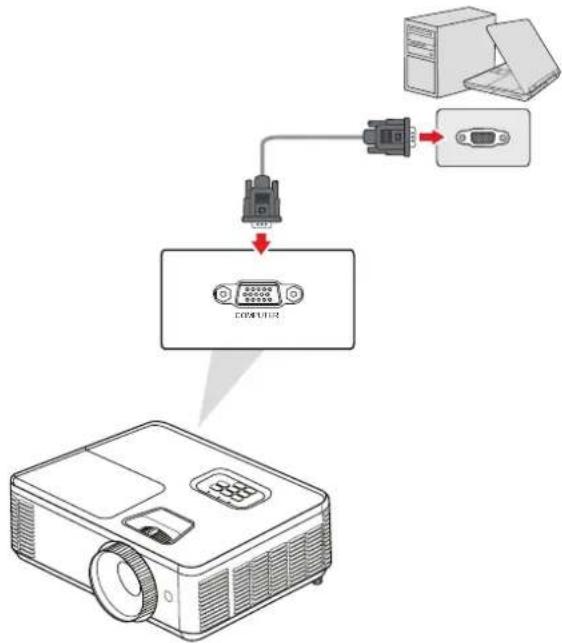

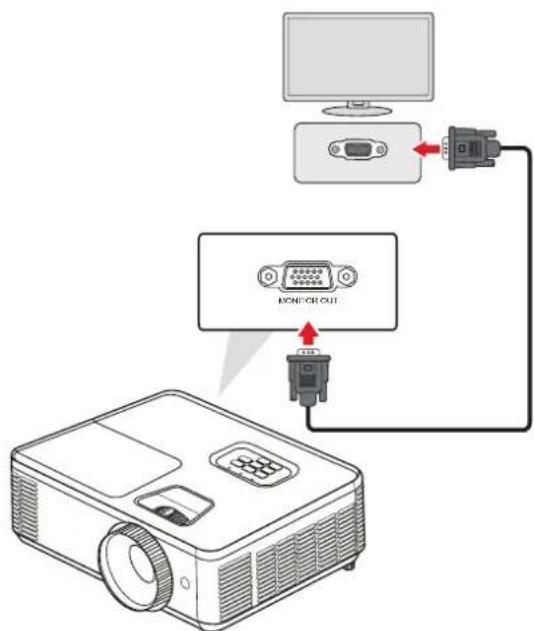

Connexion PC/portable et moniteur 33

Utilisation du projecteur 34

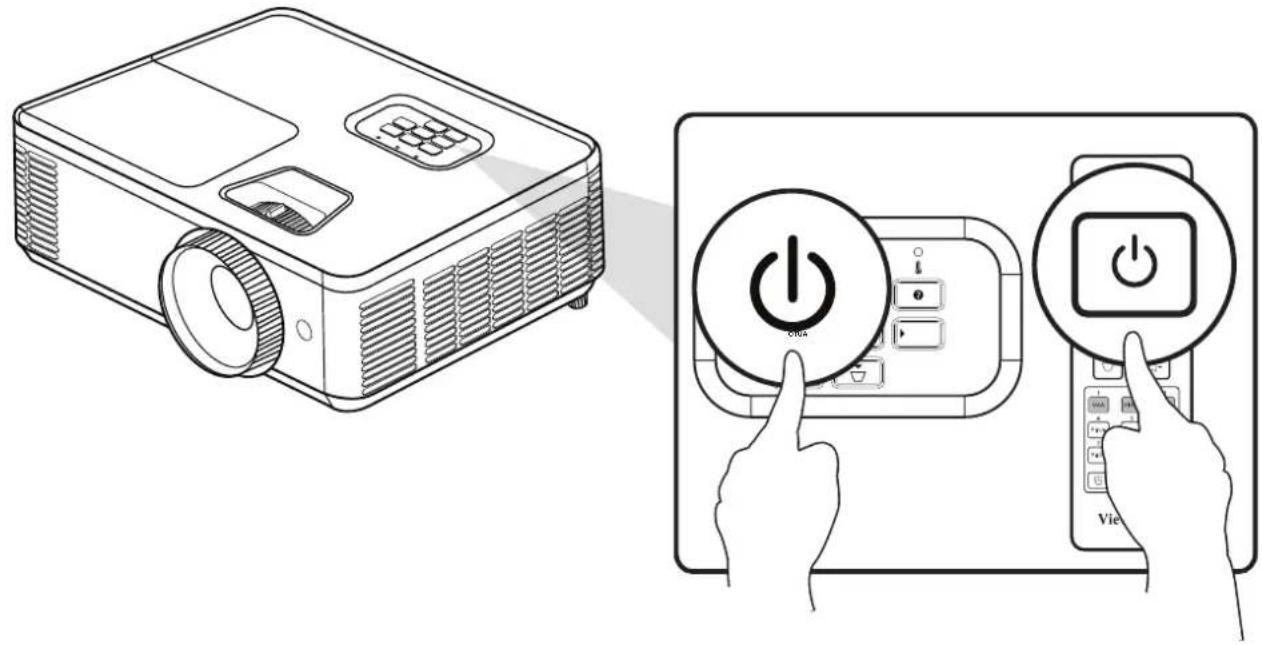

Mise en marche du projecteur....34

Sélection d'une source d'entrée....35

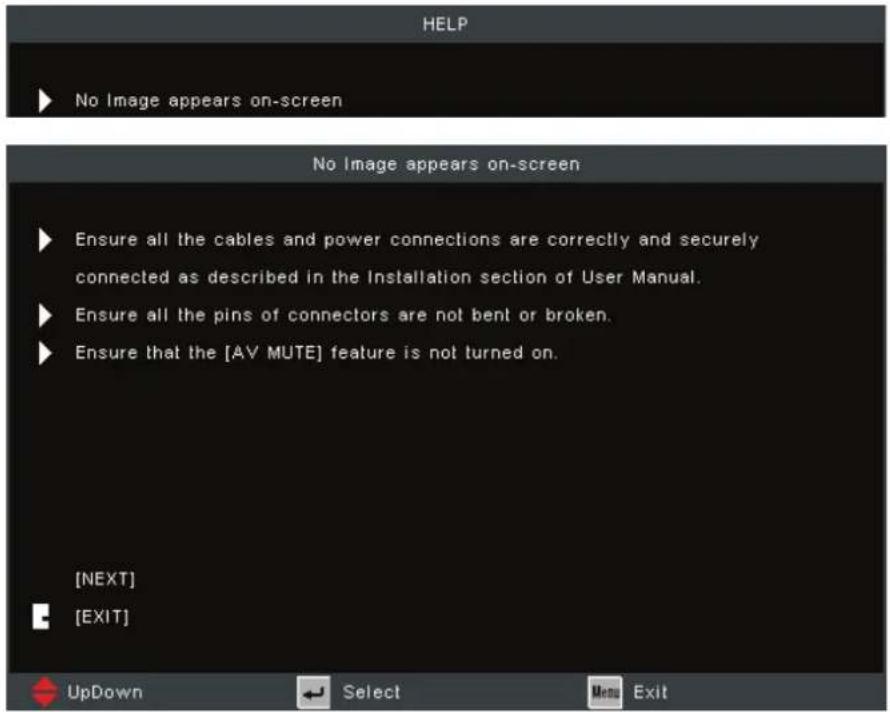

Menu d'aide 36

Réglage de l'image projetée 39

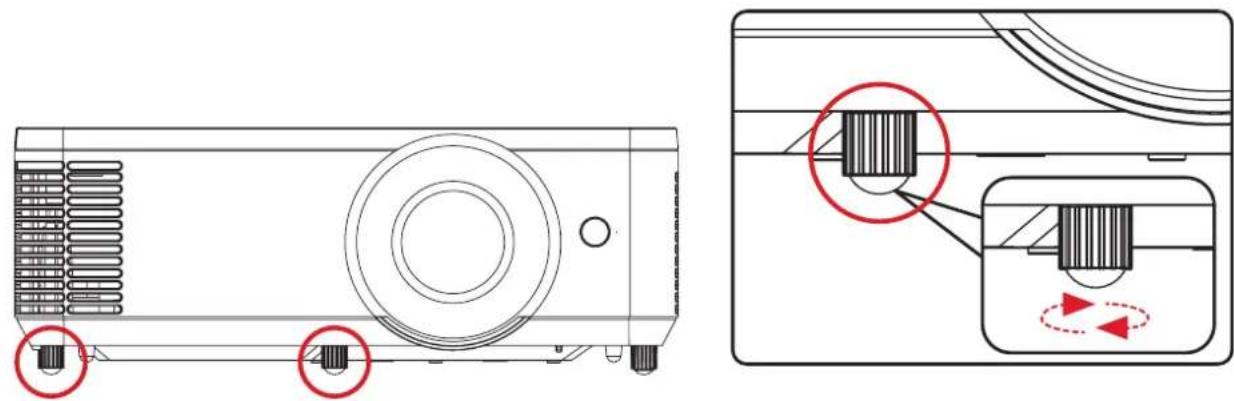

Réglage de la hauteur du projecteur et de l'angle de projection 39

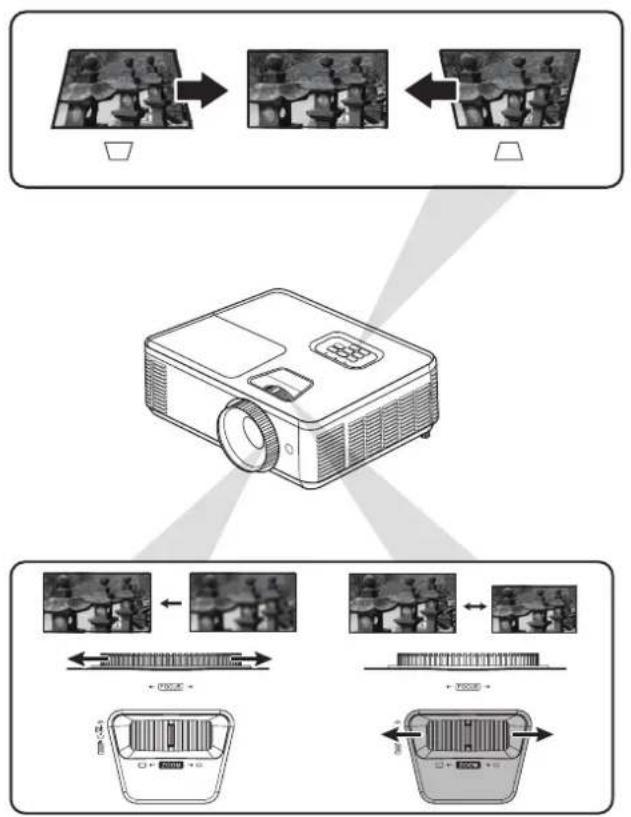

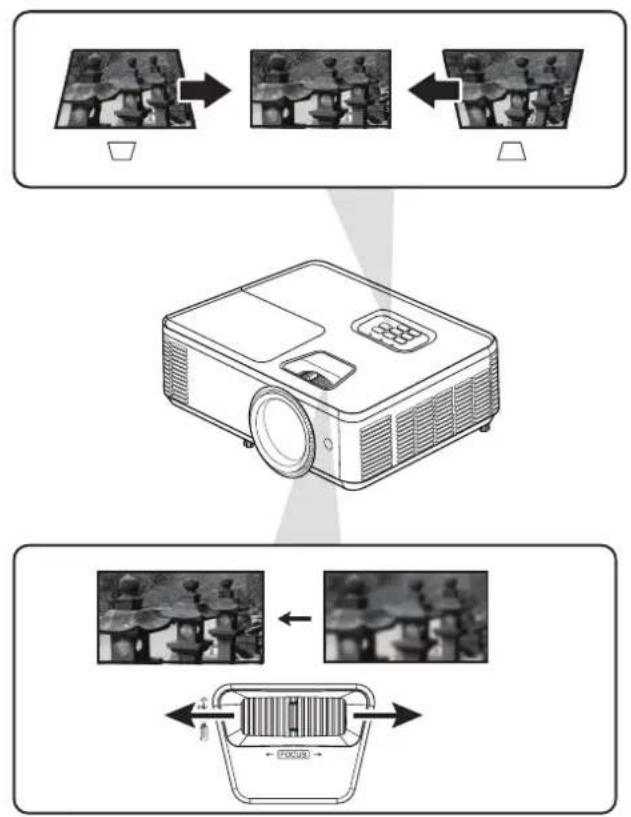

Ajustement de la mise au point, du trapèze et du zoom 40

Arrêt du projecteur....41

Utilisation du projecteur 42

Menu OSD (Affichage à l'écran) 42

Navigation dans le menu....43

Arborescence du menu à l'écran (OSD)....44

Utilisation du menu 49

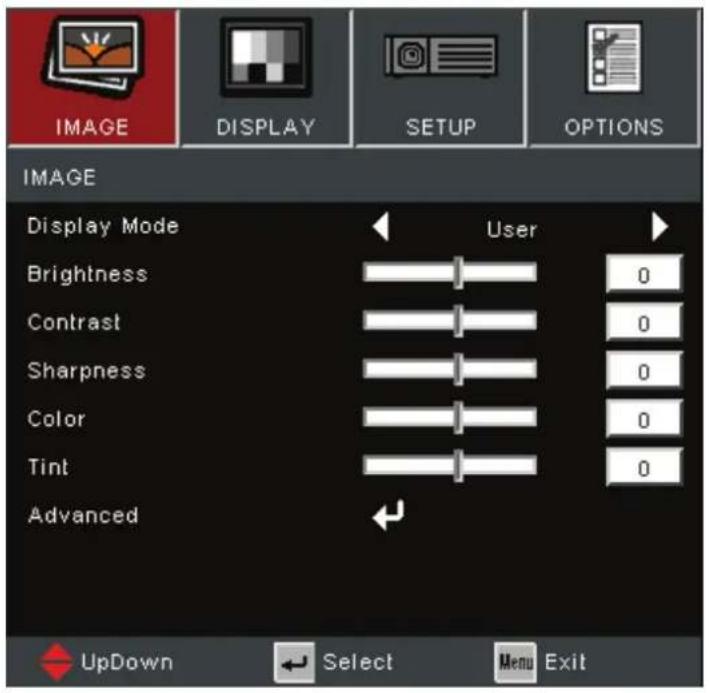

Menu Image 49

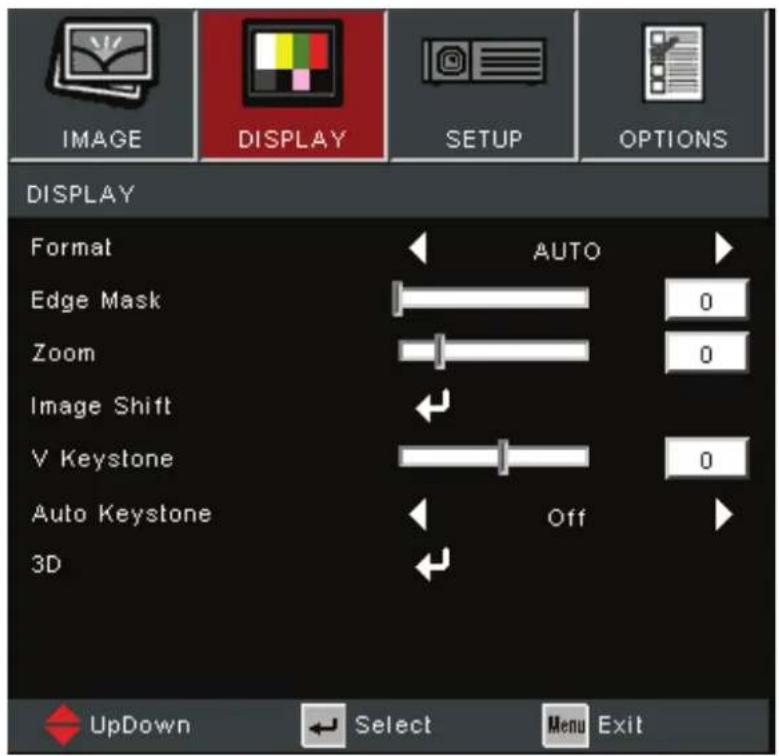

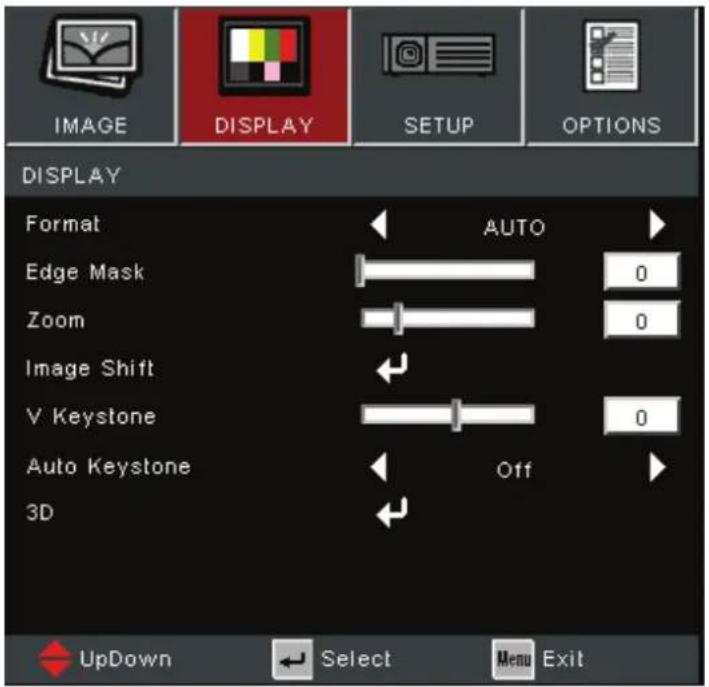

Display Menu (Menu d'affichage) 51

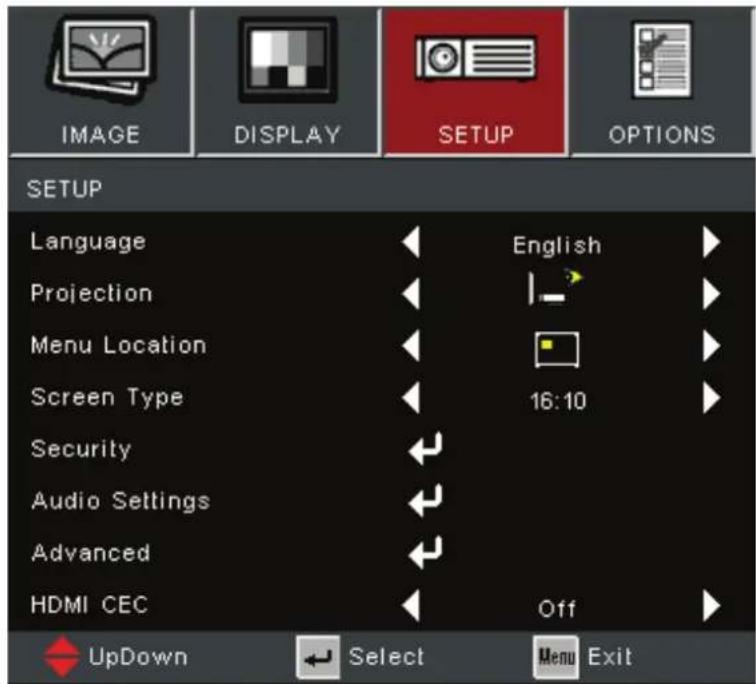

Setup Menu (Configuration) 54

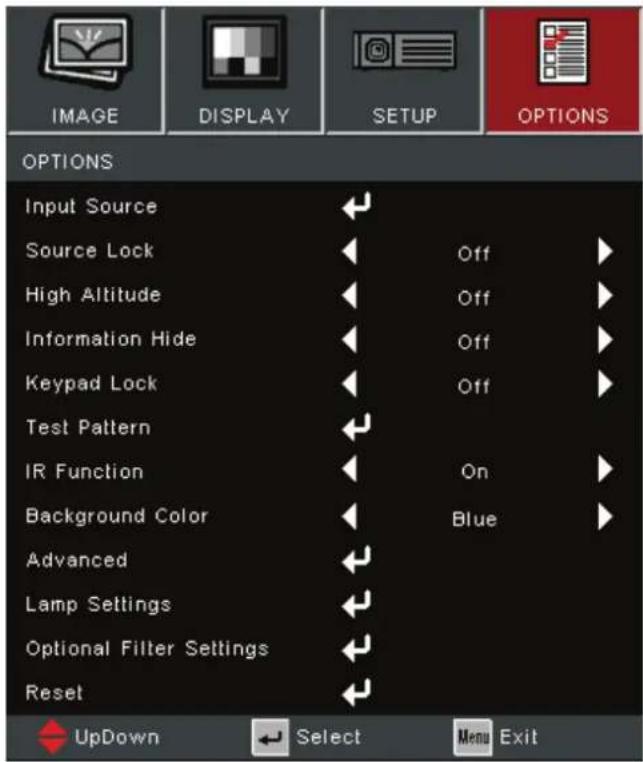

Menu Options 56

Annexe....59

Caractéristiques - PA700 ....59

Caractéristiques - PS502 60

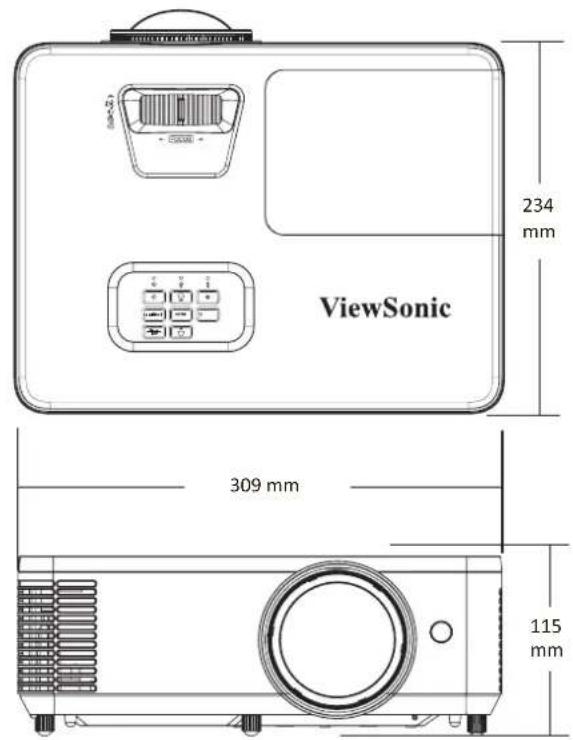

Dimensions du projecteur ....61

Chronogramme....62

RVB analogique 62

HDMI 3D....64

Dépannage....65

Voyants LED 67

Entretien....68

Précautions générales 68

Nettoyage de l'objectif....68

Nettoyage du boîtier 68

Rangement du projecteur 68

Informations réglementaires et de

service....69

Informations de conformité ....69

Déclaration de conformité FCC 69

Déclaration d'Industrie Canada.... 69

Conformité CE pour les pays européens 69

Déclaration de conformité RoHS2.... 70

Restriction indienne des substances dangereuses....71

Mise au rebut du produit en fin de vie.... 71

Informations de copyright....72

Service à la clientèle....73

Garantie limitée 74

Introduction

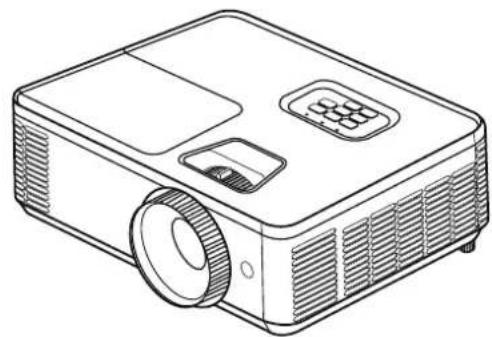

Contenu de l'emballage - PA700S | PA700X | PA700W

Numéro Description
1	Projecteur
2	Télécommande
3	Batteries
4	Guide de démarrage rapide
5	Cordon d'alimentation
6	Câble VGA

REMARQUE : Le cordon d'alimentation et la télécommande inclus dans votre emballage peut différer selon votre pays. Veuillez contacter votre revendeur régional pour plus d'informations.

Contenu de l'emballage - PS502X | PS502W

Numéro Description
1	Projecteur
2	Télécommande
3	Batteries
4	Guide de démarrage rapide
5	Cordon d'alimentation
6	Câble VGA

REMARQUE : Le cordon d'alimentation et la télécommande inclus dans votre emballage peut différer selon votre pays. Veuillez contacter votre revendeur régional pour plus d'informations.

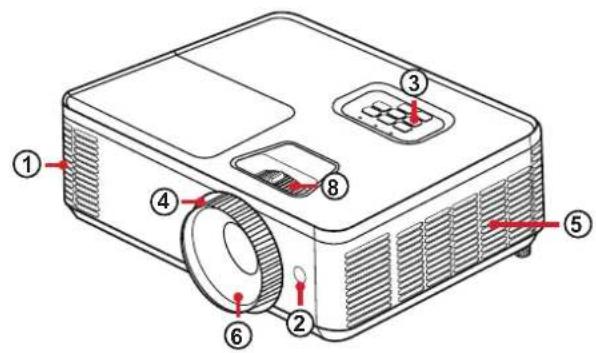

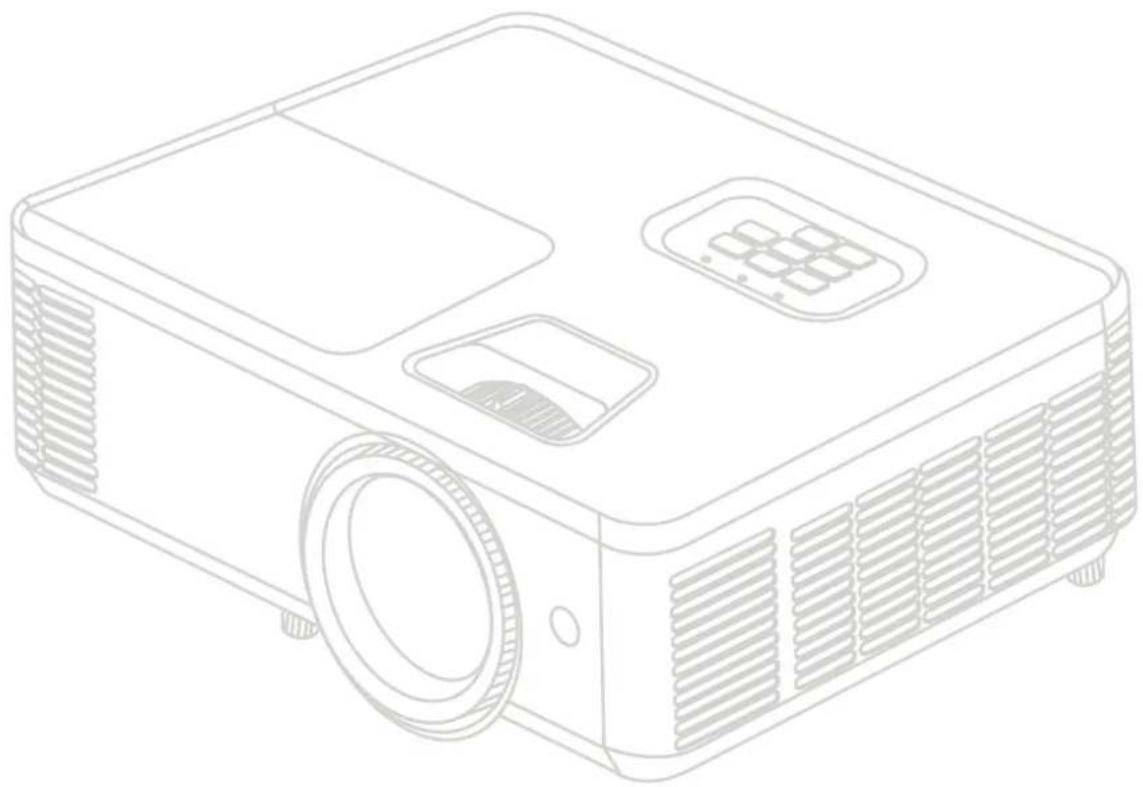

Présentation du produit Projecteur

Numéro Description
1	Aération (sortie d'air)
2	Récepteur IR
3	Clavier
4	Bague de variation de la focale
5	Aération (entrée d'air)
6	Objectif de projection
7	Pied réglable
8	Bague de réglage du zoom
9	Ports d'E/S
10	ENTRÉE CA
11	Verrou de sécurité

REMARQUE : Ne bloquez pas les entrées/sorties d'air du projecteur.

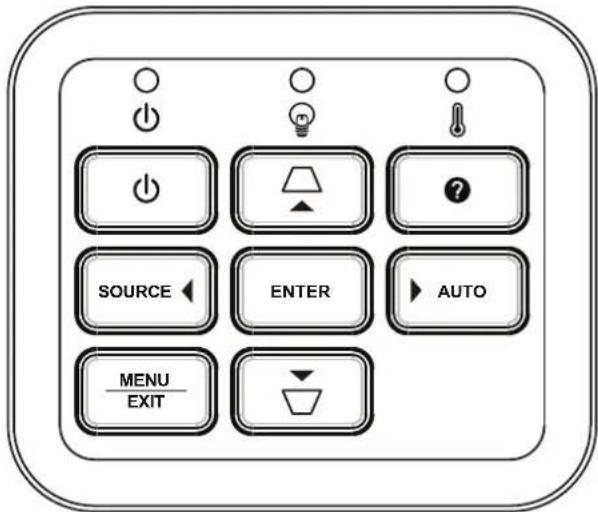

Clavier

Clé Description
[ZK2C]	Alimentation	Permet de faire basculer le projecteur entre les modes Veille et Marche.
	Trapèze	Corrige manuellement les images déformées résultant d'une projection avec un angle lorsque le menu d'affichage à l'écran (OSD) est activé.
	Navigation	Permet de sélectionner les éléments de menu désirés et d'effectuer des réglages lorsque le menu de l'écran (OSD) est activé.
MENU EXIT	Menu/Quitter	Active le menu à l'écran (OSD).Retourne au niveau précédent du menu à l'écran (OSD).Quitte et enregistre les paramètres du menu.
SOURCE	Source	Passe à la source d'entrée suivante.
	Aide	Affiche le menu Help (Aide) .
ENTER	Entrée	Confirme la sélection lorsque le menu à l'écran OSD est activé.
AUTO	Auto	Synchronise automatiquement le projecteur sur la source d'entrée.

Voyants indicateurs

Voyant indicateur	Description
	Voyant indicateur d'alimentation
	Voyant indicateur de source lumineuse
	Voyant indicateur de température

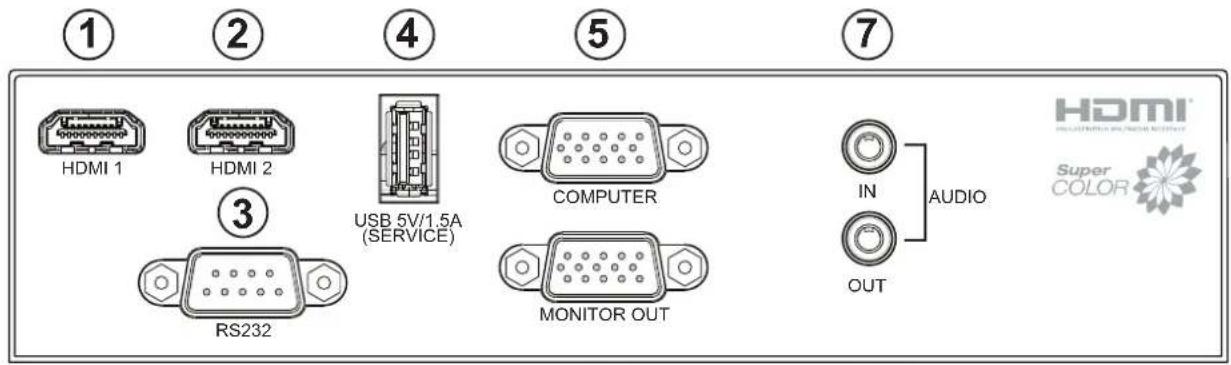

Ports d'E/S

⑨

⑥
8

Port Description
1 HDMI 1		Port HDMI.
2 HDMI 2		Port HDMI.

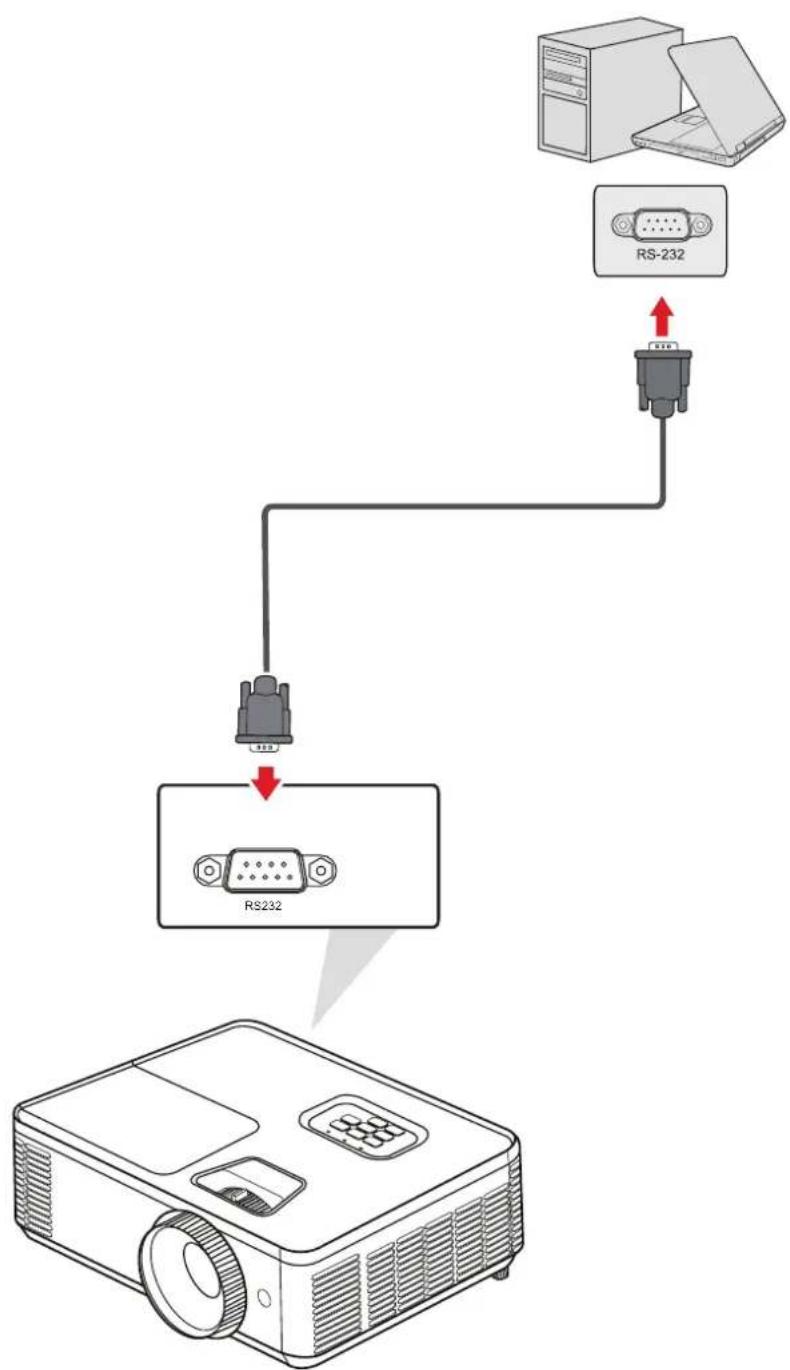

3 RS-232		Port de contrôle RS-232.
4	USB (Sortie 5V/1,5A) (Service)	Port USB type A pour l'alimentation et l'entretien
5 ORDINATEUR		Prise d'entrée du signal RVB (PC).
6 SORTIE MONITEUR		Prise de sortie du signal RVB (PC).

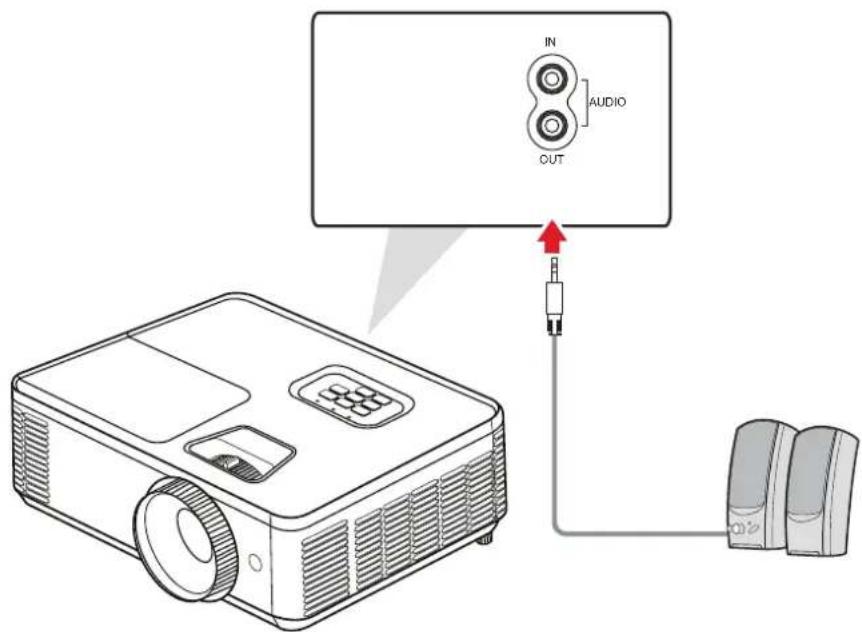

7 ENTRÉE AUDIO		Prise d'entrée du signal audio
8 SORTIE AUDIO		Prise de sortie du signal audio.
9 ENTRÉE CA		Prise ENTRÉE CA.

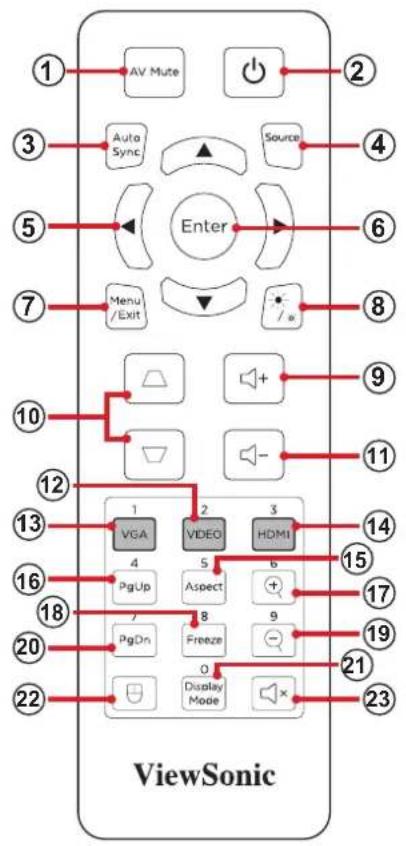

Télécommande

Bouton Description
1	Sourdine AV		Masque et recouvre l'image de l'écran et la sourdine du volume.
2	Alimentation Permet de mettre le projecteur sous ou hors tension
3	Synchronisation auto		Synchronise automatiquement le projecteur sur la source d'entrée.
4	Source Passe à la source d'entrée suivante.
5	Boutons de navigation		Permet de naviguer et de sélectionner les éléments de menu désirés et d'effectuer des réglages lorsque le menu de l'écran (OSD) est activé.
6	Entrée		Confirme la sélection lorsque le menu à l'écran OSD est activé.
7	Menu/Quitter		Ouvre ou ferme le menus de l'écran (OSD).Revient au menu OSD précédent.Quitte et enregistre les paramètres du menu.
8	Luminosité Affiche la barre de sélection de la luminosité.
9	Volume plus Augmente le niveau du volume.
10	Trapèze Corrig		nuellement les images déformées.
11	Volume moins Diminue le niveau du volume.
12	Vidéo		Bouton non supporté
13	VGA Sélection e port ENTRÉE Ordinateur pour l'affichage.
14	HDMI		Sélectionne la source d'entrée HDMI 1 ou HDMI 2.
15	Aspect Affiche	arre de sélection du format.
16	Page précédente		Utilise votre logiciel d'affichage (sur un PC connecté) qui répond aux commandes de page précédente (comme Microsoft PowerPoint). REMARQUE : Disponible uniquement lorsqu'une source d'entrée PC est sélectionnée et que le PC et le projecteur sont connectés via USB.
		[54C8]
17	Zoom avant Augmente la taille de l'image projetée.
18	Figer Fige / Lière l'image projetée.
19	Zoom arrière Réd à taille de l'image projetée.
20	Page suivante		Utilise votre logiciel d'affichage (sur un PC connecté) qui répond aux commandes de page suivante (comme Microsoft PowerPoint). REMARQUE : Disponible uniquement lorsqu'une source d'entrée PC est sélectionnée et que le PC et le projecteur sont connectés via USB.
21	Mode Affichage Aff. la barre de sélection du mode d'affichage.
22	Mode Souris Pour désactiver /désactiver la fonction souris.
23	Muet Muet/Retaplin le son.

Utilisation du mode souris de la télécommande et de la fonction page précédente/page suivante

1. Connectez le PC/portable au projecteur via les ports COMPUTER (ORDINATEUR) et USB.
2. Définit la source d'entrée sur PC.
3. Vous pouvez maintenant utiliser votre logiciel d'affichage qui répond aux commandes de page précédente/suivante (comme Microsoft PowerPoint).

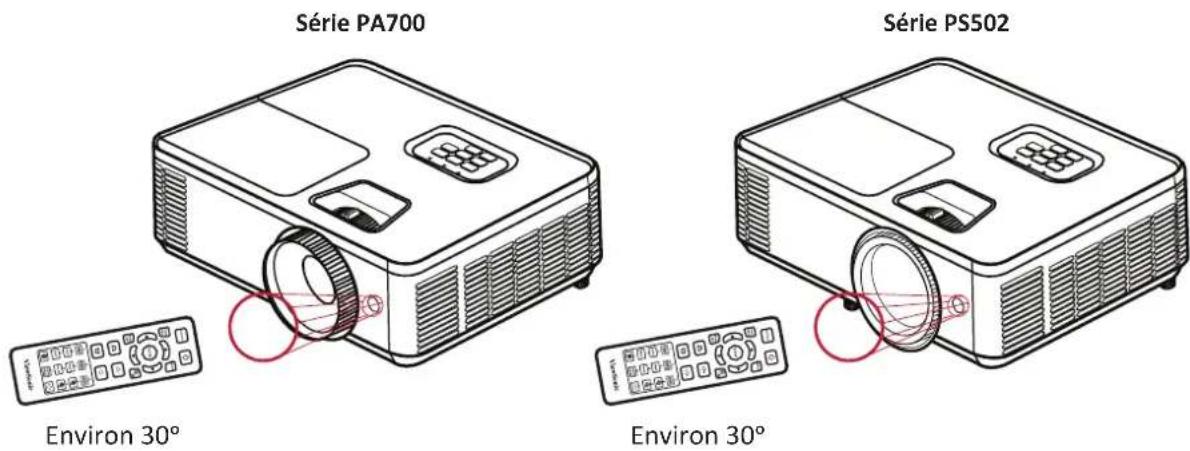

Télécommande - Plage du récepteur

Pour garantir le fonctionnement correct de la télécommande, suivez les étapes ci-dessous :

1. La télécommande doit être tenue à un angle de moins de 30° perpendiculairement au(x) capteur(s) de la télécommande IR du projecteur.
2. La distance entre la télécommande et le(s) capteur(s) ne doit pas dépasser 10 m (32,8 pi).

REMARQUE : Consultez l'illustration pour connaître l'emplacement du/des capteur(s) de la télécommande infrarouge (IR).

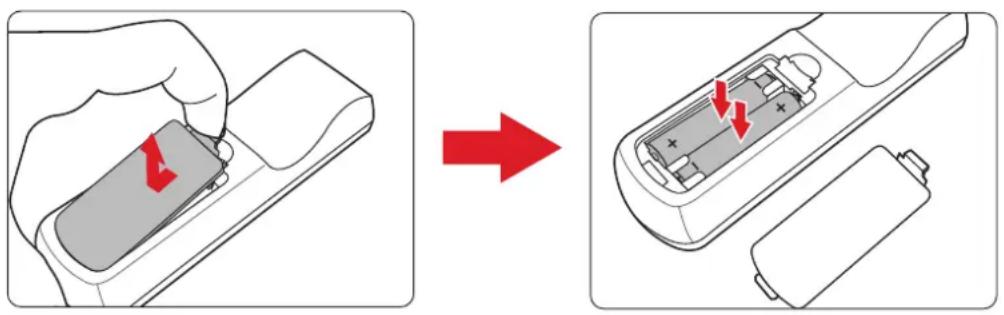

Télécommande - Remplacement des piles

1. Enlevez le couvercle des piles de la partie inférieure de la télécommande en appuyant sur la prise de doigt et en le faisant coulisser.
2. Enlevez les piles présentes (si nécessaire) et installez deux piles AAA.

REMARQUE : Respectez les polarités des piles telles qu'indiquées.

1. Remettez le couvercle des piles en l'alignant avec la base et en le poussant pour le remettre en place.

• Évitez de laisser la télécommande et les piles dans un environnement excessivement chaud ou humide.
• Remplacez uniquement par un type identique ou équivalent recommandé par le fabricant des piles.
• Si les piles sont vides ou si vous n'allez pas utiliser la télécommande pendant une durée prolongée, enlevez les piles pour éviter d'endommager la télécommande.
• Jetez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales locales pour votre région.

Configuration initiale

Cette section fournit des instructions détaillées pour la configuration initiale de votre moniteur.

Choix de l'emplacement - Orientation du projecteur

Vos préférences personnelles et la disposition de la pièce décideront de l'emplacement d'installation. Tenez compte des points suivants :

• Taille et position de votre écran.
• Emplacement d'une prise électrique adaptée.
• Emplacement et distance entre le projecteur et les autres équipements

Le projecteur est conçu pour être installé dans l'un des emplacements suivants :

Emplacement
Sol avantLe projecteur est placé près du sol devant l’écran.
Plafond avantLe projecteur est suspendu à l’envers au plafond devant l’écran.
Sol arrière ^1 Le projecteur est placé près du sol derrière l’écran.
Plafond arrière ^1 Le projecteur est suspendu à l’envers au plafond derrière l’écran.

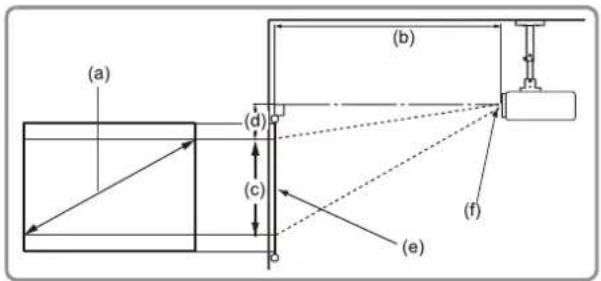

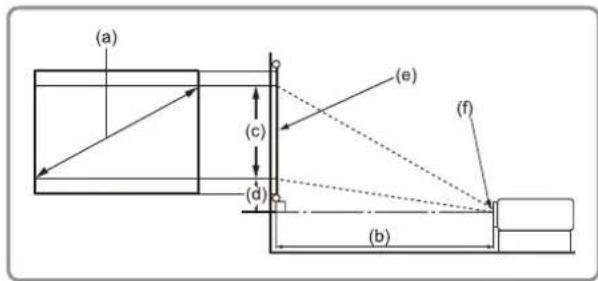

Dimensions de la projection - PA700S | PA700X

• Image 4:3 sur un écran 4:3

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 4:3 sur un écran 4:3

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
30 762	46,56 118	83 51,84	1317 1845	7 2,70 69
60 152	4 93,12 2	365 103,68	2633 36	914 5,40	137
70 177	8108,64	2759 120,96	3072 42	1067 6,30	160
80 203	2 124,16	3154 138,24	3511 48	12197,20	183
100 254	40 155,20	3942 172,80	4389 60	1524 9229
120 304	8 186,24	4730 207,36	5267 72	182910,80	274
150 381	10 232,80	5913 259,20	6584 90	228613,50	343
200 508	80 310,40	7884 345,60	8778 120	3048 18457
250	6350	388	9855	432	10973	150	3810	22,50	572
300	7620	465,60	11826	518,40	13167	180	4572	27	686

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

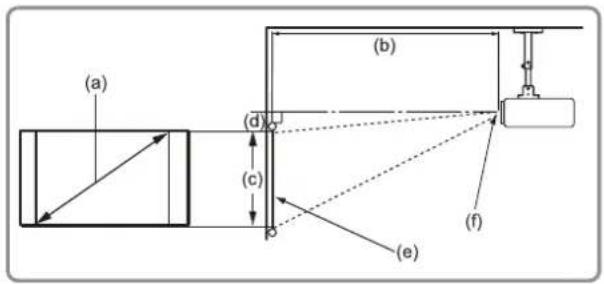

• Image 4:3 sur un écran 16:10

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 4:3 sur un écran 16:10

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
30 76241,13 1045 45,79		1163 15,90 404 2,38 61
60 1524 82,26 2089 91,58 2326 31,80 808 4,77 121
70 177895,97 2438 106,85 2714 37,10 942 5,56 141
80 2032 109,67 2786122,11 3102 42,40 1077 6,36 162
100 2540 137,09 3482 152,64 3877 53 1346 7,95 202
120 3048 164,51 4179 183,17 4652 63,60 1615 9,54 242
150 3810 205,64 5223 228,96 5816 79,50 2019 11,92 303
200 5080 274,19 6964 305,28 7754 106 2692 15,90 404
250 6350 342,73 8705 381,60 9693 132,5 3365 19,87 505
300 7620 411,28 10446 457,92 11631 159 4039 23,85 606

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

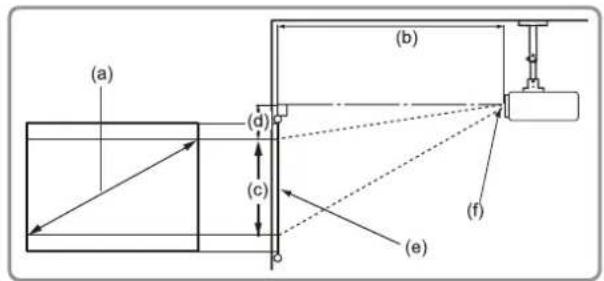

Dimensions de la projection - PA700W

• Image 16:10 sur un écran 16:10

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 16:10 sur un écran 16:10

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
30 762	39,20 995	43,80 1	11115,90	404 1,90	48
60 152	4 78,36 1	990 87,51	2223 31	80 808 3	94 100
80 203	2 104,47	2654 116	68 2964	42,40 107	7 5,26 134
90 228	6117,53	2985 131	27 3334	47,70 121	25,91 150
100 254	40 130,59	3317 145	86 3705	53 1346	6,57 167
120 304	8 156,71	3980 175	03 4446	63,60 161	15 7,89 200
150 381	10 195,89	4976 218	78 5557	79,50 201	9 9,86 250
200 508	261,18	6634 291	71 7409	106 2692	13,14 334
250 635	326,48	8293 364	64 9262	132,50 33	65 16,43	417
300 762	391,77	9951 437	57 11114	159	4039 19,70	500

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

• Image 16:10 sur un écran 4:3

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 16:10 sur un écran 4:3

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
30 762	36,90 93	7 41,30 10	49 15 38	1 1,80 46
60 152	24 73,92	187882,56	2097 30	7623,72 94
80 203	2 98,56	2503 110,08	279640	1016 4,96	126
90 228	6110,88	2816123,84	3146 4	5 1143 5,58	142
100 254	40 123,20	3129 137	60 3495	50 1270	157
120 304	48 147,84	3755 165	12 4194	60 1524	189
150 381	10 184,80	4694 206	40 5243	75 1905	236
200 508	80 246,40	6259 275	20 6990	100 2540	315
250 635	50 308 78	23 344 87	125 3175	15,50	394
300 762	20 369,60	9388 412	80 1048	150 381	472

REMARQUE :

- Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.

- Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

Dimensions de la projection - PS502X

• Image 4:3 sur un écran 4:3

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 4:3 sur un écran 4:3

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
40 1016	19,745	01 19,74	501 24,02	610 3,60	91
60 1524	29,627	52 29,62	752 35,98	914 5,40	137
70	1778	34,55	878	34,55	878	42,01	1067	6,30	160
80 2032	39,491	003 39,49	1003 47,	99 12197	20 183
100 2540	49,361	254 49,36	1254 60	1524 92	29
120 3048	59,231	504 59,23	1504 72	2,01 1829	10,80 274
150	3810	74,04	1881	74,04	1881	90	2286	13,50	343
200 5080	98,722	2507 98,72	2507 120	3048 18457
250 6350	123,403	3134 123	3,40 3134	150 3810	22,50 572
300 7620	148,083	3761 148	8,08 3761	180 4572	27686

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

• Image 4:3 sur un écran 16:10

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 4:3 sur un écran 16:10

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
40 1016	17,444	43 17,44	443 21,20	538 3,18	81
60 1524	26,166	64 26,16	664 31,80	808 4,77	121
70 1778	30,527	75 30,52	775 37,10	942 5,56	141
80	2032	34,88	886	34,88	886	42,40	1077	6,36	162
100 2540	43,60	1107 43,60	1107 53	1346 7,95	202
120 3048	52,32	1329 52,32	1329 63,60	1615	9,54 242
150 3810	65,40	166165,40	166179,50	2019	11,92 303
200 5080	87,20	2215 87,20	2215 106	269215,90	404
250 6350	109 27	69109 27	69132,50	3365 19,87	505
300 7620	130,80	3322 130,80	3322 159	4039	23,85 606

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

Dimensions de la projection - PS502W

• Image 16:10 sur un écran 16:10

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 16:10 sur un écran 16:10

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
40 1016	17,67 449	17,67	449 21,20	538 2,63	67
60 1524	26,51 673	26,51	673 31,80	808 3,94	100
80 2032	35,34 898	35,34	89842,40	1077 5,26	134
90 2286	39,76 1010	39,76	1010 47,	70 12125	91 150
100	2540	44,18	1122	44,18	1122	53	1346	6,57	167
120 3048	53,02 1347	53,02	1347 63,	60 1615	7,89 200
150 3810	66,27 1683	66,27	1683 79,	50 2019	9,86 250
200 5080	88,36 2244	88,36	2244 106	269213	14 334
250 6350	110,45 2805	110,45	2805 132,	50 3365	16,43 417
300 7620	132,30 3360	132,30	3360 159	4039 19,	70 500

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

• Image 16:10 sur un écran 4:3

REMARQUE :

• (e) = Écran

(f) = Centre de l'objectif

Image 16:10 sur un écran 4:3

(a) Taille de l'écran		(b) Distance de projection				(c) Hauteur de l'image		(d) Décalage vertical
		Minimum Maximum
po.	mm	po.	mm po.	mm		po.	mm	po.	mm
40 1016	16,67 423	16,67	423 20	508	2,48 63
60 1524	25,01 635	25,01	635	30 76	23,72 94
80 2032	33,34 847	33,34	847	40 10	16 4,96 126
90 2286	37,51 53	37,51	953	45 11	43 5,58 142
100 2540	41,68 1059	41,68	1059	50	1270 6,20	157
120 3048	50,02 1270	50,02	1270	60	1524 7,44	189
150 3810	62,52 1588	62,52	1588	75	1905 9,30	236
200	5080	83,36	2117	83,36	2117	100	2540	12,40	315
250 6350	104,20 2647	104,20	2647	125 3175	15,50 394
300 7620	125,04 3176	125,04	3176	150 3810	18,60 472

REMARQUE :

• Ces chiffres sont donnés uniquement à titre de référence. Rapportez-vous directement au projecteur pour les dimensions exactes.
• Si vous avez l'intention d'installer le projecteur de façon permanente, il est recommandé de tester physiquement la taille et la distance de projection avec le projecteur avant de l'installer de façon permanente.

Montage du projecteur

REMARQUE : Si vous achetez un support d'un fournisseur tiers, veuillez utiliser la taille de vis correcte. La taille de vis peut dépendre de l'épaisseur de la plaque de montage.

1. Pour l'installation la plus sûre possible, veuillez utiliser un support de montage mural ou au plafond ViewSonic®.

2. Assurez-vous que les vis utilisées pour fixer le support au projecteur respectent les spécifications suivantes :

3. Type de vis : M4 x 7

4. Longueur maximale de la vis : 7mm

• Évitez d'installer le projecteur près d'une source chaude ou d'un climatiseur.
• Maintenez un écart d'au moins 10 cm (3,9 po.) entre le plafond et la partie inférieure du projecteur.

Utiliser la barre de sécurité

Pour éviter le vol du projecteur, utilisez un dispositif de verrouillage pour fente de sécurité afin de le solidariser avec un objet fixe.

Branchements

Branchement sur l'alimentation

1. Branchez le cordon d'alimentation à la prise ENTRÉE CA à l'arrière du projecteur.
2. Branchez le cordon d'alimentation sur une prise de courant.

REMARQUE : Lors de l'installation du projecteur, intégrez un dispositif de déconnexion facilement accessible dans le câblage fixe ou branchez la fiche d'alimentation à une prise électrique facilement accessible à proximité de l'appareil. En cas de panne pendant l'utilisation du projecteur, utilisez le dispositif de déconnexion pour couper l'alimentation électrique ou débranchez la fiche d'alimentation.

Raccordement à des périphériques externes

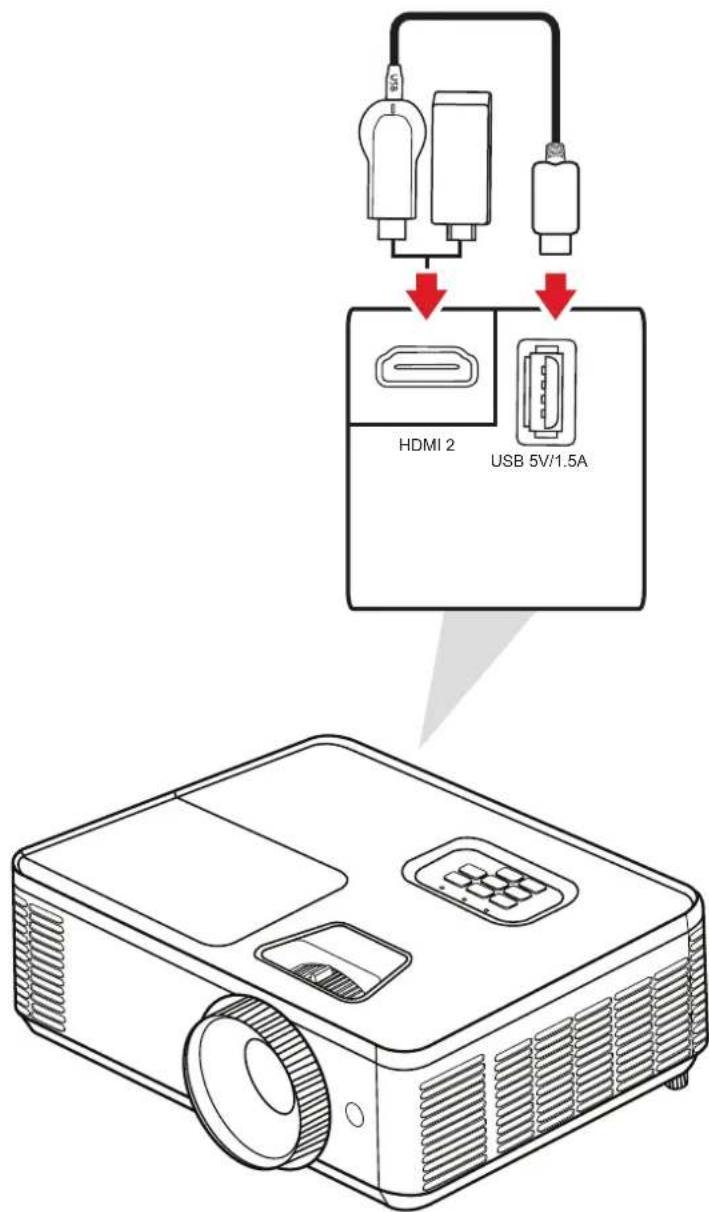

Branchement HDMI

Raccordez une extrémité d'un câble HDMI au port HDMI de votre appareil vidéo. Puis branchez l'autre extrémité du câble au port HDMI 1/2 de votre projecteur.

REMARQUE : Les utilisateurs d'iPhone/iPad devront utiliser un adaptateur supplémentaire.


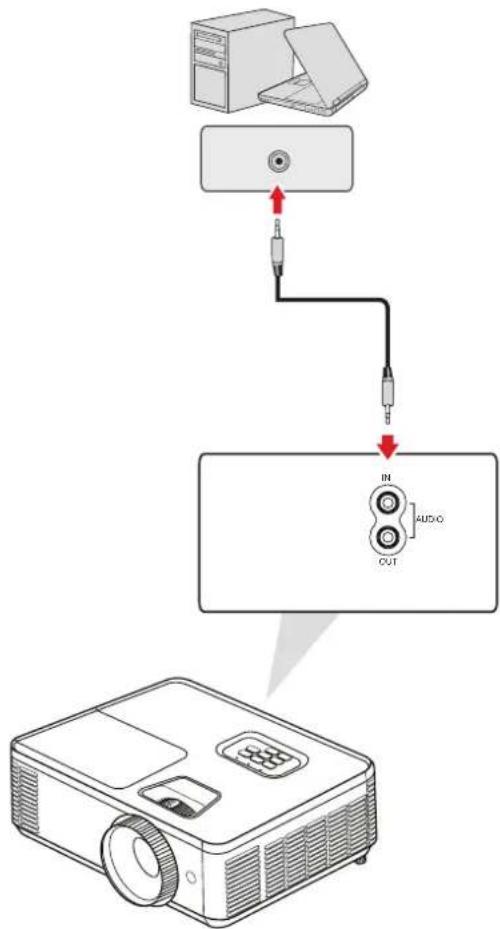

Branchement audio

Vous pouvez connecter divers appareils de diffusion sonore externes avec le port AUDIO OUT (SORTIE AUDIO).

Par ailleurs, vous pouvez vous connecter au port AUDIO IN (ENTRÉE AUDIO) avec votre appareil pour utiliser la sortie audio du projecteur.

Le port USB sert pour : La maintenance et les périphériques HDMI.

REMARQUE :

- L'USB Type A PA700S/PA700X/PA700W/PS502X/PS502W prend en charge une sortie d'alimentation de 5V/1,5A pour la recharge du dongle HDMI.

Connexion RS-232

Lorsque vous utilisez un câble de port série RS-232 pour connecter votre projecteur à un ordinateur externe, certaines fonctions peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélection de l'entrée, etc.

Connexion PC/portable et moniteur

Connexion PC/portable

Branchez une extrémité du câble VGA au port VGA du PC/portable. Puis raccordez l'autre extrémité du câble au port COMPUTER (ORDINATEUR) du projecteur.

REMARQUE : Pour utiliser la fonction de contrôle à distance de la souris, prenez un câble USB et branchez une extrémité sur le port USB sur l'ordinateur, et l'autre sur le port USB (USB) du projecteur.

Connexion moniteur

Pour visualiser le contenu projeté de près sur un moniteur ainsi que le projeter, on peut connecter un moniteur au port MONITOR OUT (SORTIE MONITEUR) du projecteur. Branchez une extrémité du câble VGA sur le port VGA du moniteur. Puis raccordez l'autre extrémité du câble au port MONITOR OUT (SORTIE MONITEUR) du projecteur.

Utilisation du projecteur

Mise en marche du projecteur

1. Assurez-vous que le cordon d'alimentation du projecteur est correctement branché à une prise électrique.
2. Appuyez sur le bouton Power (Alimentation) du projecteur ou de la télécommande pour allumer le projecteur.

REMARQUE :

• Le voyant indicateur d'alimentation clignote en bleu pendant le démarrage.
• Le projecteur ne peut pas être éteint dans la minute qui suit son démarrage.

Sélection d'une source d'entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu'un plein écran à la fois.

Le projecteur recherche automatiquement des sources d'entrée. Si plusieurs sources sont connectées, appuyez sur le bouton Source du projecteur ou de la télécommande pour sélectionner l'entrée de votre choix.

REMARQUE : Assurez-vous que les sources connectées sont également allumées.

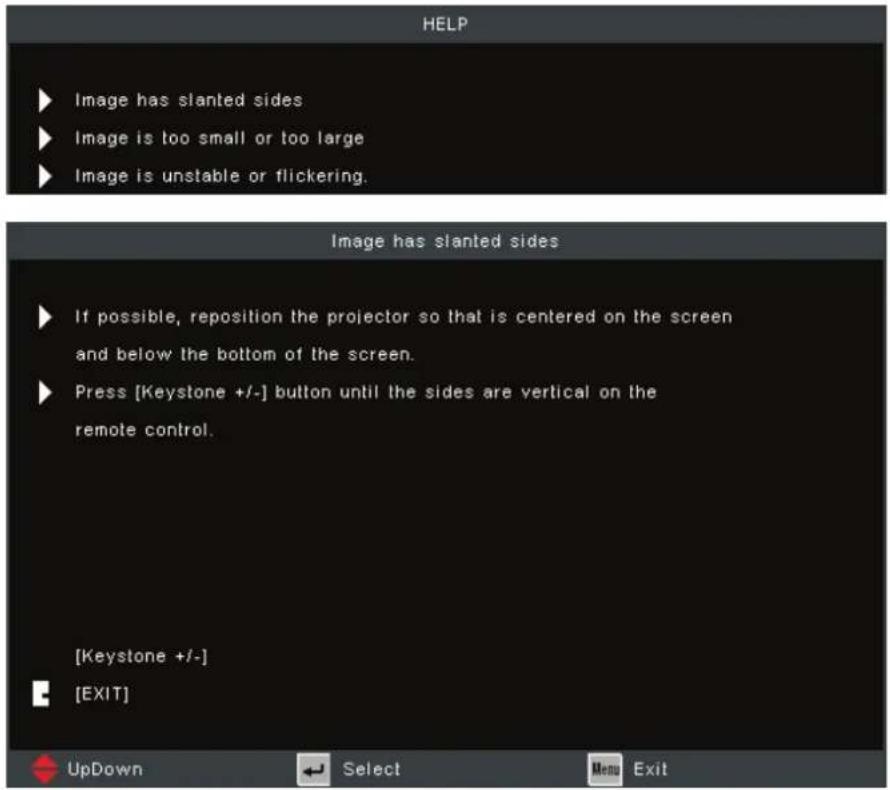

Menu d'aide

Si aucune source d'entrée n'est détectée, le « Menu d'aide » ci-dessous s'affiche.

Si une source d'entrée est détectée, le « Menu d'aide » ci-dessous s'affiche.

Réglage de l'image projetée

Réglage de la hauteur du projecteur et de l'angle de projection

Le projecteur est équipé de (2) pieds de réglage. En ajustant les pieds, il est possible de modifier la hauteur du projecteur et l'angle de projection verticale.

Ajustement de la mise au point, du trapèze et du zoom

Vous pouvez améliorer et ajuster la netteté et la position de l'image en ajustant la Mise au point, le Touches Trapèze ou la Bague de zoom ^1 .

Série PA700 Série PS502

Arrêt du projecteur

1. Appuyez sur le bouton Power (Alimentation) du projecteur ou de la télécommande et un « message d'arrêt » apparaîtra :

REMARQUE : Le projecteur ne peut pas être éteint dans la minute qui suit son démarrage.

1. Appuyez à nouveau sur le bouton Power (Alimentation) pour confirmer et éteindre le projecteur.

REMARQUE : Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et le voyant indicateur d'alimentation clignotera en bleu.

1. Le voyant indicateur d'alimentation deviendra rouge fixe et le projecteur passera en mode veille.

REMARQUE : Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez simplement sur le bouton Power (Alimentation) à nouveau pour allumer le projecteur.

Utilisation du projecteur

Menu OSD (Affichage à l'écran)

Le projecteur possède des menus d'affi chage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifi er toute une gamme de paramètres.

Menu Description
Image	Permet de régler le mode d'affichage, la luminosité, le contraste et d'autres paramètres liés à l'image.
Display (Écran)	Permet de régler le rapport d'aspect, le zoom, le trapèze et les paramètres 3D.
Setup (Installation)	Permet de régler la langue, la projection, le type d'écran, la sécurité, les paramètres audio et les paramètres HDMI CEC.
Options	Sélectionnez la source d'entrée et réglez les différents paramètres du projecteur.

Navigation dans le menu

Le projecteur utilise des menus d'affichage à l'écran multilingues qui permettent de régler l'image et les paramètres.

1. Pour ouvrir le menu de l'écran (OSD), appuyez sur le bouton Menu/Exit (Menu/Quitter) du projecteur ou de la télécommande.
2. Lorsque le menuOSD est affiché, utilisez les boutons de Navigation (▲▼) pour sélectionner un élément dans le menu principal. Lorsque vous effectuez une sélection sur une page particulière, appuyez sur le bouton Enter (Entrer) du projecteur ou de la télécommande pour ouvrir un sous-menu.
3. Utilisez les boutons de Navigation (◀▶) pour sélectionner l'élément désiré dans le sous-menu puis appuyez sur le bouton Enter (Entrer) pour afficher d'autres paramètres. Réglez les paramètres avec les boutons de Navigation (◀▶).
4. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Appuyez sur Enter (Entrer) pour confirmer et l'écran retournera au menu précédent.
6. Pour quitter, appuyez à nouveau sur le bouton Menu/Exit (Menu/Quitter). Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Arborescence du menu à l'écran (OSD)

Menu principal	Sous-menu Option de menu
Image	Display Mode (Mode Affichage)	Standard
		Bright (Brillant)
		Movie (Film)
		Presentation (Présentation)
		Blackboard (Tableau noir)
		User (Utilisateur)
		3D
	Brightness (Luminosité) (-/+, -50~50)
	Contrast (Contraste) (-/+, -50~50)
	Sharpness (Netteté) (-/+, 1~15)
	Color (Couleur) (-/+, -50~50)
	Tint (Teinte) (-/+, -50~50)
	Advanced (avancée)	Gamma	Film
			Video (Vidéo)
			Graphics (Graphiques)
			Standard
		BrilliantColorTM (-/+, 1~10)
		Color Temp (Température de couleur)	Warm (Chaud)
			Medium (Moyen)
			Cold (Froid)
		Color Settings (Paramètres de couleur)	Red (Rouge)/Green (Vert)/Blue (Bleu)/Cyan/Magenta/Yellow (Jaune)/White (Blanc)
		Color Space (Espace de couleur) ^1	Auto
			RGB (0~255)
			RGB (16~235)
			YUV
		Signal	Automatic (Automatique)
			Phase
			Frequency (Fréquence)
			H. Position (Position H.)
			V. Position (Position V.)
Écran	Format2	4:3
		16:9 (ou 16:10)
		Native (Natif)
		Auto
		LBX
	Edge Mask (Masquer bord)	(-/+, 0~10)
	Zoom (-/+, -5~25)
	Image Shift (Déplacer l'image)	H (Horizontal) (-/+, -100~100)
		V (Vertical) (-/+, -100~100)
	V. Keystone (Trapèze V.)	(-/+, -40~40)3(-/+, -20~20)4
	Auto Keystone (Trapèze auto)	On (Activer)
		Off (Désactiver)
	3D	3D Mode (Mode 3D)	Off (Désactiver)
			DLP-Link
		3D - 2D	3D
			L
			R
		3D Format (Format 3D)	Auto
			Side by Side (Côte à côte)
			Top and Bottom (Haut et bas)
			Frame Sequential (Trame séquentielle)
		3D Sync Invert (Inverser sync 3D)	On (Activer)
			Off (Désactiver)
Setup (Installation)	Language (Langue)	English
		Deutsch
		Français
		Italiano
		Español
		Português
		Polski
		Nederlands
		Svenska
		Suomi
		ελληνικά
		繁體中文
		簡体中文
		한국어
		Русский
		Magyar
		Čeština
		عربية
		ไทย
		Türkçe
		Tiếng Việt
		Indonesia
	Projection	Front Table (Sol avant)
		Front Ceiling (Plafond avant)
		Rear Table (Sol arrière)
		Rear Ceiling (Plafond arrière)
	Menu Location (Pos. Menu)	Top-Left (Coin sup. Gauche)
		Top-Right (Coin sup. Droit)
		Center (Centre)
		Bottom-Left (Coin inf. gauche)
		Bottom-Right (Coin inf. Droit)
	Screen Type (Type d'écran)5	16:10
		16:9
Setup (Installation)	Security (Sécurité)	On (Activer)
		Off (Désactiver)
		Security Timer (Minuteur Sécurité)	Month (Mois)
			Day (Jour)
			Hour (Heure)
		Change Password (Modifier mot de passe)
	Audio Settings (Paramètres audio)	Mute (Muet)	On (Activer)
			Off (Désactiver)
		Volume (-/+, 0~10)
		Audio Input (Entrée audio)	Default (Valeur par défaut)
			AUDIO
	Advanced (avancée) Logo		Default (Valeur par défaut)
			Neutral (Neutre)
	HDMI CEC	On (Activer)
		Off (Désactiver)
Options	Input Source (Source d'entrée)	VGA
		HDMI 1
		HDMI 2
	Source Lock (Verr. Source)	On (Activer)
		Off (Désactiver)
	High Altitude (Haute altitude)	On (Activer)
		Off (Désactiver)
	Information Hide (Info Cachées)	On (Activer)
		Off (Désactiver)
	Keypad Lock (Clavier Verrouillé)	On (Activer)
		Off (Désactiver)
	Test Pattern (Motif de Test)	Grid (Grille)
		White (Blanc)
	IR Function (Fonction IR)	On (Activer)
		Off (Désactiver)
Options	Background Color (Couleur arrière-plan)	Black (Noir)
		Red (Rouge)
		Blue (Bleu)
		Green (Vert)
		White (Blanc)
	Advanced (avancée)	Direct Power On (Allumage direct)	On (Activer)
			Off (Désactiver)
		Arrêt Auto (min) (-/+, 0~180) minutes
		Power Mode (Standby) (Mode Alimentation (Veille))	Active (Actif)
			Eco.
		Signal Power On (Signal en route)	On (Activer)
			Off (Désactiver)
	Lamp Settings (Param. lampe)	Lamp Hour (Durée Lampe)
		Lamp Reminder (Rappel de Lampe)	On (Activer)
			Off (Désactiver)
		Brightness Mode (Mode Lumineux)	Bright (Brillant)
			Eco (Mode eco)
			Dynamique
		Lamp Reset (Mise à lampe)	Yes (Oui)
			No (Non)
	Optional Filter Settings (Paramètres du filtre optionnel)	Optional Filter Installed (Filtre optionnel installé)	Yes (Oui)
			No (Non)
		Filter Usage Hours (Heures d'utilisation du filtre)	0~99999
		Filter Reminder (Rappel de filtre)	Off (Désactiver)
			300 Hr (300 h)
			500 Hr (500 h)
			800 Hr (800 h)
			1000 Hr (1000 h)
		Filter Reset (Réinitialisation du filtre)
	Reset (Réinitialiser)

Utilisation du menu

Menu Image

Menu Description
Display Mode (Mode Affichage)	Il y a plusieurs modes d'affichage prédéfinis que vous pouvez choisir en fonction de vos préférences d'affichage.
	Mode Description
	Standard Convient aux situations quotidiennes dans un environnement de lumière du jour.
	Bright (Brillant) Convient aux environnements clairs et bien éclairés.
	Movie (Film) Offre le meilleur équilibre de détails et de couleurs pour regarder des films.
	Presentation (Présentation) Convient à la plupart des besoins de présentation dans les environnements professionnels et éducatifs.
	Blackboard (Tableau noir) Permet d'obtenir des paramètres de couleur optimaux lors de la projection sur tableau noir.
	User (Utilisateur) Paramètres personnalisés de l'utilisateur.
	3D Optimisé pour le contenu en 3D. REMARQUE : Des lunettes 3D sont nécessaires.
Brightness (Luminosité)Contrast (Contraste)	Plus la valeur est élevée, plus l'image est lumineuse. Des valeurs plus basses entraînent une image plus sombre.Utilisez-le pour définir le niveau de crête de blanc après avoir réglé le paramètre Brightness (Luminosité) afin de l’adapter à votre entrée sélectionnée et à l’environnement de visualisation.
Sharpness (Netteté)	Une valeur élevée permet d’obtenir une image plus nette ; une valeur basse adoucit l’image.
Color (Couleur)	Règle une image depuis le noir et blanc jusqu’à des couleurs pleinement saturées.
Tint (Teinte)	Plus la valeur est élevée, plus l’image devient verdâtre. Plus la valeur est faible, plus l’image devient rougeâtre.
Advanced (avancée)	GammaDésigne la relation entre la luminosité de la source d’entrée et de l’image.BrilliantColorTMUn nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l’image.Color Temperature (Température de couleur)Choisissez entre Warm (Chaud), Medium (Moyen) et Cold (Froid).Paramètres de couleursLa gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. Color management (Gestion des couleurs) fournit un ajustement fin des couleurs, permettant une reproduction des couleurs plus précise.Sélectionnez d’abord la couleur primaire et ajustez sa gamme/ ses valeurs dans Hue (Teinte), Saturation (Saturation) et Gain (Gain).Color Space (Espace de couleur)Pour le signal HDMI, sélectionnez un espace couleur parmi Auto, RVB (0~255), RVB (16~235) et YUV.Pour le signal VGA, sélectionnez un espace couleur parmi Auto, RVB et YUV.SignalPermet de régler les valeurs de phase, de fréquence, de position horizontale et verticale de la source d’entrée.Exit (Quitter)Quitte le menu avancé.

Display Menu (Menu d'affichage)

Format	Sélectionnez le rapport d'aspect de l'image projetée.
	Rapport d'aspect Description
	4:3	Met une image à l'échelle pour qu'elle soit affichée au centre de l'écran avec un rapport d'aspect 4:3. Cette option est adaptée aux images 4:3, telles que les images des moniteurs d'ordinateur, des téléviseurs à définition standard et des films DVD au format 4:3, car il les affiche sans altération de leur aspect.
	16:9	Met une image à l'échelle pour qu'elle soit affichée au centre de l'écran avec un rapport d'aspect 16:9. Cette option est adaptée aux images déjà au format 16:9, telles que les images des téléviseurs haute définition.
	Native (Natif)	Projette l'image selon sa résolution d'origine et la redimensionne pour être adaptée à la zone d'affichage. Pour les signaux d'entrée avec des résolutions inférieures, l'image projetée sera affichée dans sa taille originale.
	Auto	Met une image à l'échelle proportionnellement pour qu'elle soit adaptée à la résolution native dans sa largeur horizontale. Cette option est adaptée aux images en entrée qui ne sont pas au format 4:3 ou 16:9 si vous souhaitez tirer le meilleur parti de l'écran sans modifier le rapport d'aspect de l'image.
	16:10^6	Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:10. Cette option est adaptée aux images déjà au format 16:10.
	LBX^7	Pour une source non 16:9 boîte au lettre et si vous utilisez un objectif externe 16:9 pour afficher le format 2,35:1 en pleine résolution.
Edge Mask(Masquer bord)	Élimine le bruit de codage vidéo sur le bord de la source vidéo.
Zoom	Agrandit ou réduit l'image projetée.
Image Shift(Déplacer l'image)	Ajuste la position de l'image projetée horizontalement ou verticalement.
V. Keystone(Trapèze V.)	Ajuste la distorsion de l'image verticalement.
Auto Keystone(Trapèze auto)	Corrige automatiquement la déformation du trapèze.

Menu Description

3D Mode (Mode 3D)

Active ou désactive la fonction 3D.

3D-2D

Sélectionnez la façon dont le contenu 3D doit s'afficher sur l'écran.

Option Description
3D Affiche un signal 3D.
L (Left) (L (gauche))	Affiche le cadre à gauche du contenu 3D.
R (Right) (R (droite))	Affiche le cadre à droite du contenu 3D.

3D

3D Format (Format 3D)

Sélectionnez le format de contenu 3D.

REMARQUE : Une source Blu-ray 3D sera détectée automatiquement et les options ne seront pas sélectionnables.

Option Description
Auto	Lorsqu’un signal d’identification 3D est détecté, le format 3D est sélectionné automatiquement.
Côte à côte Affichage avec le format Côte à Côte.
Top and Bottom (Haut et bas)	Affichage avec le format Haut et Bas.
Frame Sequential (Trame séquentielle)	Affichage avec le format séquentiel d'images.

3D Sync Invert (Inverser sync 3D)

Active ou désactive la fonction d'inversion de la synchronisation 3D.

REMARQUE : Ce projecteur 3D Ready dispose d'une solution 3D DLP-Link. Veuillez vous assurer que vos lunettes 3D sont destinées à la 3D DLP-Link. Ce projecteur prend en charge la 3D à affichage séquentiel (tournage de page) via les ports HDMI 1/HDMI 2. Pour des performances optimales, une résolution de 1920 x 1080 est recommandée. Veuillez noter que la résolution 4K (3840 x 2160) n'est pas prise en charge en mode 3D.

Setup Menu (Configuration)

Menu Description
Language (Langue)	Sélectionnez la langue du menu de l'écran (OSD).
Projection	Sélectionnez la position de projection préférée.
Menu Location (Pos. Menu)	Sélectionnez l'emplacement des menus à l'écran (OSD).
Screen Type (Type d'écran)	Sélectionnez un rapport d'aspect parmi 16:10 et 16:9.
Security (Sécurité)	Security (Sécurité)Activez ou désactivez une demande de mot de passe avant d'utiliser le projecteur.REMARQUE : Le mot de passe par défaut est : 1234Security Timer (Minuteur Sécurité)Définissez la durée pendant laquelle le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.Change Password (Modifier mot de passe)Permet de définir ou de modifier le mot de passe.
Audio Settings (Paramètres audio)Advanced (avancée)	Mute (Muet)Coupe temporairement le son.VolumeAjuste le niveau du volume.Audio Input (Entrée audio)Sélectionnez la source d'entrée audio.LogoConfigure l'« écran de démarrage ». Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.
HDMI CEC	Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les contrôler sur le même état mise sous tension ou mise hors tension avec la fonction de contrôle de HDMI CEC du menu de l'écran du projecteur. Cela permet à un appareil ou à plusieurs appareils d'un groupe de s'allumer ou de s'éteindre via HDMI CEC dans une configuration typique.REMARQUE :Pour que la fonction CEC fonctionne correctement, assurez-vous que l'appareil est correctement connecté à l'entrée HDMI du projecteur avec un câble HDMI, et que la fonction CEC est activée.Selon l'appareil connecté, la fonction CEC peut ne pas fonctionner.La fonction CEC permet au projecteur d'éteindre l'appareil et à l'appareil d'allumer le projecteur.

Menu Options

Menu Description
Input Source (Source d'entrée)	Utilisez cette option pour activer / désactiver les sources d'entrée.
Source Lock (Verr. Source)	On (Activer)Le projecteur recherche uniquement la sélection d'entrée actuelle.Off (Désactiver)Le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu.
High Altitude (Haute altitude)	Quand “Marche” est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.
Information Hide (Info Cachées)	Choisissez « Marche » pour cacher le message de recherche.Choisissez « Arrêt » pour afficher le message de source.
Keypad Lock (Clavier Verrouillé)	Quand la fonction de verrouillage du clavier est sur « Marche », le panneau de commandes est verrouillé, toutefois le projecteur peut être utilisé avec la télécommande. En sélectionnant « Arrêt », vous pouvez réutiliser le panneau de commandes.REMARQUE : Pour désactiver le verrouillage du clavier, pressez et maintenez la touche “Entrée” sur le dessus du projecteur pendant 5 secondes.
Test Pattern (Motif de Test)	Sélectionnez la mire de test parmi grille et blanc.
IR Function (Fonction IR)	Permet d’activer/désactiver le fonctionnement de la télécommande.
Background Color (Couleur arrière-plan)	Affiche un écran noir, rouge, bleu, vert ou blanc lorsqu'aucune source d'entrée n'est disponible.
Advanced (avancée)	Direct Power On (Allumage direct)Allume automatiquement le projecteur lorsque l'alimentation CA est fournie, sans avoir à appuyer sur le boutonPower(Alimentation)du projecteur ou de la télécommande.Auto Power Off (Arrêt Auto)Un compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).Mode Alimentation (Veille)Option DescriptionActive (Actif) Veille normale (>0,5 W) avec alimentation VGA disponible.Eco (Mode eco) Réduction de la consommation d'énergie (< 0,5W) sans VGA disponible.
	Signal Power On (Signal en route)Allume automatiquement le projecteur lorsqu'un signal est détecté au niveau de la source d'entrée, sans avoir à appuyer sur le boutonPower (Alimentation)du projecteur ou de la télécommande.REMARQUE:Le projecteur ne s'allume pas automatiquement par HDMI si un seul câble HDMI est connecté.Exit (Quitter)Quitte le menu avancé.
Param. lampe	Lamp Hour (Durée Lampe)Affiche les heures de fonctionnement de la lampe actuelle.Lamp Reminder (Rappel de Lampe)Permet de faire apparaître ou de masquer le message d'avertissement lorsque le « message de changement de lampe » s'affiche.Brightness Mode (Mode Lumineux)Option DescriptionBright (Brillant) Luminosité et consommation d'énergie les plus élevées.Mode eco Diminue la luminosité, et réduit la consommation d'énergie.Dynamique Ajuste automatiquement la luminosité de l'image afin de procurer des performances de contraste optimales.Lamp Reset (Mise à lampe)Réinitialise le compteur d'heures de fonctionnement de la lampe.À utiliser après le remplacement de la lampe.Exit (Quitter)Quitter les paramètres de la lampe.
Optional Filter Settings (Paramètres du filtre optionnel)	Optional Filter Installed (Filtre optionnel installé)Sélectionnez « Oui » pour afficher le message d'avertissement après un certain nombre d'heures. Sélectionnez « Non » pour désactiver le message d'avertissement.REMARQUE : Le réglage par défaut est « Non ». Après avoir installé un filtre, allumez le projecteur, appuyez sur Menu, accédez à Options (Options) > Optional Filter Settings (Paramètres du filtre optionnel) > Optional Filter Installed (Filtre optionnel installé) et sélectionnez Yes (Oui).Filter Usage Hours (Heures d'utilisation du filtre)Affiche les heures de fonctionnement du filtre.Filter Reminder (Rappel de filtre)Sélectionnez le nombre d'heures avant que le message du filtre ne s'affiche.REMARQUE : La valeur d'usine par défaut est de 500 heures.Filter Reset (Réinitialisation du filtre)Réinitialisez le compteur du filtre à poussière après avoir remplacé ou nettoyé celui-ci.Exit (Quitter)Quittez le menu Optional Filter Settings (Paramètres du filtre optionnel).
Reset (Réinitialiser)	Réinitialise les paramètres aux valeurs d'usine par défaut.REMARQUE : Lors de la réinitialisation, les paramètres suivants seront conservés : Auto Keystone (Trapèze auto), Filter Usage Hours (Durée heure du filtre), High Altitude (Haute altitude), Lamp hours (Heures lampe), Language (Langue), Optional Filter installed (Filtre optionnel installé), Password (Mot de passe), Power Mode (Standby) (Mode d'alimentation (veille)), Projection (Projection), Security (Sécurité), Security Timer (Minuteur Sécurité), V Keystone (Trapèze V).

REMARQUE :

• Le niveau de bruit acoustique du projecteur peut augmenter après l'installation d'un filtre à poussière.
• En cas d'utilisation sous une température élevée (> 35°C) ou à une altitude élevée (> 1524 m), il est recommandé de passer en mode de refroidissement « High Altitude (Haute altitude) » lorsque le filtre à poussière est installé.
• Il est recommandé de nettoyer le filtre à poussière toutes les 100 heures après son installation.
• Eteignez le projecteur et débranchez-le de sa source d'alimentation avant d'installer ou de retirer le filtre.

Annexe

Caractéristiques - PA700

ÉlémentCatégorie	Spécifications
	PA700S PA700X PA700W
Projecteur	Type Lampe (RLC-128)
	Taille d'affichage 30"~300"
	Rapport de projection	1,94~2,16(100"@ 3,94 m)	1,54~1,72(100" @ 3,33 m)
	Objectif F=2,42-2,53, f=21,85-24,01 mm
	Système d'affichage 1-PUCE DMD
Résolution	Natif 800 x 600	1024 x 768 1280 x 800
Signal d'entrée	HDMI	f_h : 15~102 kHz, f_v : 23~120 Hz,Taux de pixel: 170MHz
Alimentation1	Tension d'entrée 100-240 V CA, 50/60 Hz (commutation automatique)
Utilisation defonctionnement	Température 32°F à 104°F (0°C à 40°C)
	Humidité 10% jusqu'à 80% (sans condensation)
	Altitude	0 à 1 524 m (0 à 5 000 pieds), 0°C à 35°C1 525 à 3 657 m (5 000 à 12 000 pieds), 0°C à 30°C
Condition destockage	Température	-22°F à 149°F (-30°C à 65°C)
	Humidité 10% jusqu'à 90% (sans condensation)
	Altitude	0 à 12 192 km (0 à 40 000 pieds)
Dimensions	Caractéristiquesphysiques(L x H x P)	309 x 115 x 234 mm(12,2" x 4,5" x 9,21")
Poids	Caractéristiquesphysiques	2,70 kg (5,95 lbs)
Consommationélectrique	Activer2	295 W (typique)
	Désactiver	< 0,5 W (Veille)

Caractéristiques - PS502

ÉlémentCatégorie		Spécifications
		PS502X PS502W
Projecteur	Type Lampe (RLC-128)
	Taille d'affichage	60"~300"
	Rapport de projection	0,616(77"@ 0,96 m)	0,52(87" @ 0,97 m)
	Objectif	F=2,7, f=7,15 mm F=2,8, f=7,51 mm
	Système d'affichage	1-PUCE DMD
Résolution	Natif 1024 x 768 1280 x 800
Signal d'entrée	HDMI	f_h : 15~102 kHz, f_v : 23~120 Hz,Taux de pixel: 170MHz
Alimentation3	Tension d'entrée	100-240 V CA, 50/60 Hz (commutation automatique)
Utilisation de fonctionnement	Température	32°F à 104°F (0°C à 40°C)
	Humidité	10% jusqu'à 80% (sans condensation)
	Altitude	0 à 1 524 m (0 à 5 000 pieds), 0°C à 35°C1 525 à 3 657 m (5 000 à 12 000 pieds), 0°C à 30°C
Condition de stockage	Température	-22°F à 149°F (-30°C à 65°C)
	Humidité	10% jusqu'à 90% (sans condensation)
	Altitude	0 à 12,1 km (0 à 40 000 pieds)
Dimensions	Caractéristiques physiques(L x H x P)	309 x 115 x 234 mm(12,2" x 4,5" x 9,21")
Poids	Caractéristiques physiques	2,87 kg (6,32 lbs)
Consommation électrique	Activer4	295 W (typique)
	Désactiver	< 0,5 W (Veille)

Dimensions du projecteur

Série PA700 Série PS502

Chronogramme
RVB analogique

SignalRésolution		Taux de rafraîchissement (Hz)
VGA	640 x 480 60/67/72/75
SVGA	800 x 600 56/60/72/75
XGA	1024 x 768 60/70/75
	1152 x 864 75
WXGA	1280 x 800 60
Quad-VGA	1280 x 960 60
SXGA	1280 x 1024 60/75
WXGA	1366 x 768 60
WXGA+	1440 x 900 60
UXGA	1600 x 1200 60
WSXGA+	1680 x 1050 60
HD	1280 x 720 60/120
MAC 13"	640 x 480 67
MAC 16"	832 x 624 75
MAC 19"	1024 x 768 75
MAC 21"	1152 x 870 75
HDTV(1080p)	1920 x 1080 60

PC HDMI

SignalRésolution		Taux de rafraîchissement (Hz)
VGA	640 x 480 60/67/72/75
SVGA	800 x 600 56/60/72/75
XGA	1024 x 768 60/70/75
	1152 x 864 75
WXGA	1280 x 800 60
Quad-VGA	1280 x 960 60
SXGA	1280 x 1024 60/75
WXGA+	1440 x 900 60
UXGA	1600 x 1200 60
WSXGA+	1680 x 1050 60
MAC 16"	832 x 624 75
MAC 21"	1152 x 870 75
Full HD	1920 x 1080 60

Vidéo HDMI

SignalRésolution		Taux de rafraîchissement (Hz)
HDTV(1080p)	1920 x 1080 50/60
HDTV(1080i)	1920 x 1080 50/60
HDTV(720p)	1280 x 720 50/60
SDTV(480p)	720 X 480 60
SDTV(576p)	720 x 576 50
SDTV(480i)	720 X 480 60
SDTV(576i)	720 x 576 50

HDMI 3D

SignalRésolution		Taux de rafraîchissement (Hz)
Encapsulage de trame
1080p	1920 x 1080 24
720p	1280 x 720 50/60
Côte à côte
1080i	1920 x 1080 50/60
Haut et bas
1080p	1920 x 1080 24
720p	1280 x 720 50/60

REMARQUE :

- 1080i@25hz et 720p@50hz fonctionneront à 100 Hz, les autres synchro 3D fonctionneront à 120 Hz.

• 1080P@24hz fonctionnera à 144Hz (XGA, WXGA, 1080p)/96Hz (WUXGA).

- Si la fréquence d'images d'entrée est supérieure ou égale à 48 Hz, la fréquence d'images de sortie sera réglée sur le double de la fréquence d'images d'entrée (FRC = mode 2X).

- Si la fréquence d'images d'entrée 3D est supérieure ou égale à 25Hz, la fréquence d'images de sortie sera réglée sur quatre fois la fréquence d'images d'entrée (FRC = mode 4X).

- Si la fréquence d'images d'entrée 3D est 24Hz (y compris 23,9Hz), la fréquence d'images de sortie sera réglée sur six fois la fréquence d'images d'entrée (FRC = mode 6X).

Dépannage

Cette section décrit certains problèmes courants que vous pouvez rencontrer lors de l'utilisation du projecteur.

Problème ou question Solutions possibles
Le projecteur ne s'allume pas.	Assurez-vous que le cordon d'alimentation est correctement branché au projecteur et à la prise électrique.Si le processus de refroidissement n'est pas terminé, veuillez attendre jusqu'à ce qu'il soit terminé puis essayez de rallumer le projecteur.Si ce qui précède ne fonctionne pas, essayez une autre prise électrique ou un autre appareil électrique avec la même prise électrique.
Il n'y a aucune image	Assurez-vous que le câble de la source vidéo est raccordé correctement et que la source vidéo est allumée.Si la source d'entrée n'est pas sélectionnée automatiquement, sélectionnez la source correcte avec la touche « Source d'entrée » du projecteur ou de la télécommande.
L'image est floue	Ajuster la mise au point avec bague de mise au point permet de mettre au point correctement l'objectif de projection.Assurez-vous que le projecteur et l'écran sont alignés correctement. Si nécessaire, ajustez la hauteur du projecteur ainsi que l'angle et la direction de projection.
L'image est inversée	Ouvrez le menu OSD et allez dans : Setup (Configuration) > Projection (Projection) et modifiez l'option de projection.
L'image est allongée lors de la projection d'un DVD 16:9	Lorsque vous regardez un DVD anamorphic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9.Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans le menu OSD du projecteur.Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.
La télécommande ne fonctionne pas	Assurez-vous qu’il n’y a aucun obstacle entre la télécommande et le projecteur ; et qu’ils sont à moins de.Les piles peuvent être déchargées, veuillez vérifier et les remplacer si nécessaire.
Le projecteur arrête de répondre aux commandes.	Éteignez le projecteur et débranchez le cordon d'alimentation. Attendez au moins 20 secondes, puis reconnectez-vous et réessayez.

Voyants LED

Lorsque les voyants d'avertissement (voir ci-dessous) s'allument ou clignotent, le projecteur s'éteindra automatiquement. Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume ou clignote, contactez votre centre de service le plus proche pour de l'aide.

Statut et description	Voyant indicateur d'alimentation		Voyant indicateur de température	Voyant indicateur de source lumineuse
	Rouge Bleu	Rouge Rouge
Etat Veille (Entrée du cordon d'alimentation)	Lumière fixe
Marche (Réchauffement)		Clignotant (0,5 sec éteint/ 0,5 sec allumé)
Mise sous tension et allumage de la lampe		Lumière fixe
Arrêt (Refroidissement)		Clignotant (0,5 sec éteint/ 0,5 sec allumé) Retour à une lumière rouge fixe lorsque les ventilateurs s'arrêtent.
Erreur (Panne de lampe)	Clignotant Lumière fixe
Erreur (Panne de ventilateur)	Clignotant Clignotant
Erreur (Surchauffe)	Clignotant Lumière fixe

Entretien

Précautions générales

• Assurez-vous que le projecteur est éteint et que le câble d'alimentation est débranché de la prise électrique.
• Ne retirez jamais de pièces du projecteur. Contactez ViewSonic® ou un revendeur si une pièce du projecteur doit être remplacée.
• Ne vaporisez et ne versez jamais de liquide directement sur le boîtier.
• Manipulez délicatement le projecteur, car un projecteur de couleur plus sombre, s'il est éraflé, peut présenter des marques plus visibles qu'un projecteur de couleur plus claire.

Nettoyage de l'objectif

• Utilisez une bombe d'air comprimé pour ôter la poussière.
• Si l'objectif n'est toujours pas propre, utilisez du papier nettoyant pour objectif ou humidifiez un chiffon doux avec un produit nettoyant pour objectif et essuyez délicatement la surface.

AVERTISSEMENT : Ne frottez jamais l'objectif avec des matériaux abrasifs.

Nettoyage du boîtier

• Utilisez un chiffon doux, sec et non pelucheux pour enlever la saleté ou la poussière.
• Si le boîtier n'est toujours pas propre, nettoyez-le en appliquant une petite quantité de produit de nettoyage sans ammoniaque et sans alcool, doux et non abrasif sur un chiffon propre, doux et non pelucheux; puis essuyez la surface.

AVERTISSEMENT : N'utilisez jamais de cire, d'alcool, de benzène, de dissolvant ni aucun autre détergent chimique.

Rangement du projecteur

Si vous prévoyez de ranger le projecteur pendant une durée prolongée :

• Assurez-vous que la température et l'humidité de l'espace de rangement sont dans la plage recommandée.
• Rétractez complètement le pied de réglage.
• Retirez les piles de la télécommande.
• Placez le projecteur dans son emballage d'origine ou équivalent.

Clause de non-responsabilité

• ViewSonic® ne recommande pas l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool pour le nettoyage de l'objectif ou du boîtier. Certains produits chimiques de nettoyage peuvent endommager l'objectif et/ou le boîtier du projecteur.
• ViewSonic® n'est pas tenu responsable des dommages résultats de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

Informations réglementaires et de service

Informations de conformité

Cette section traite de toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent faire référence aux étiquettes de la plaque signalétique et aux marquages correspondants de l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Réglementations de la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré. Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l'article 15 des Réglementations de la FCC.

Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut émettre des ondes radioélectriques et, dès lors, provoquer des interférences préjudiciables avec les postes de radio et les postes de télévision s'il n'est pas installé et utilisé conformément aux instructions du présent manuel. L'absence d'interférences n'est toutefois pas garantie dans certaines installations. Si cet appareil provoque des interférences préjudiciables à la réception des signaux de radio ou de télévision, qui peuvent être identifiées à la mise sous tension et hors tension de l'appareil, l'utilisateur est invité à tenter d'y remédier en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Raccordez l'appareil à une prise se trouvant sur un circuit différent de celui sur lequel est branché le récepteur.
• Consulter le revendeur ou un technicien radiotélévision expérimenté.

AVERTISSEMENT : Vous êtes averti que toutes transformations et modifications non approuvées par la partie responsable de la conformité pourraient vous faire perdre votre droit d'utiliser l'équipement.

Déclaration d'Industrie Canada

CAN ICES-003(B) / NMB-003(B)

Conformité CE pour les pays européens

CE L'appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE. Directive Éco-conception 2009/125/CE.

Les informations suivantes concernent uniquement les États membres de l'UE :

La marque à droite est conforme à la directive relative aux déchets d'équipements électriques et électroniques 2012/19/UE (DEEE). La marque indique l'obligation de NE PAS jeter l'équipement avec les déchets municipaux non triés, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale.

Déclaration de conformité RoHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement européen et du Conseil concernant la limite de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé conforme aux valeurs de concentration maximale émises par le Comité européen d'adaptation technique, comme indiqué ci-dessous :

Substance Concentration	maximale proposée	Concentration réelle
Cadmium (Cd) 0,01% < 0,01%
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Biphényles polybromés (PBB) 0,1% < 0,1%
Polybromodiphényléthers (PBDE) 0,1% < 0,1%
Phtalate de bis(2-éthylhexyle) (DEHP) 0,1% < 0,1%
Phalate de benzyle et de n-butyle (BBP) 0,1% < 0,1%
Phtalate de dibutyle (DBP) 0,1% < 0,1%
Phtalate de diisobutyle (DIBP) 0,1% < 0,1%

Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives RoHS2, comme indiqué ci-dessous :

- Mercure dans les lampes fluorescentes à cathode froide et les lampes fluorescentes à électrode externe (CCFL et EEFL) à des fins particulières ne dépassant pas (par lampe) :

»Longueur courte (500 mm) : 3,5 mg maximum par lampe.

» Longueur moyenne (> 500 mm et 1500 mm) : 5 mg maximum par lampe.

»Grande longueur (> 1500 mm) : 13 mg maximum par lampe.

- Plomb dans le verre des tubes cathodiques.

- Plomb dans le verre des tubes fluorescents ne dépassant pas 0,2% en poids.

- Plomb en tant qu'élément d'alliage dans l'aluminium contenant jusqu'à 0,4% de plomb en poids.

- Alliage de cuivre contenant jusqu'à 4% de plomb en poids.

- Plomb dans les soudures de type à température de fusion élevée (c.-à-d. les alliages à base de plomb contenant au moins 85% en poids de plomb).

- Composants électriques et électroniques contenant du plomb dans un verre ou une céramique autre que la céramique diélectrique dans des condensateurs, p.ex. dispositifs piézoélectriques, ou dans un composé à matrice de verre ou de céramique.

Restriction indienne des substances dangereuses

Déclaration relative à la restriction des substances dangereuses (Inde). Ce produit est conforme au règlement « India E-Waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des polybromodiphényléthers à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 du règlement.

Mise au rebut du produit en fin de vie

ViewSonic® respecte l'environnement et s'engage à travailler et à vivre vert. Merci de faire partie de l'informatique plus intelligente, plus écologique. Veuillez visiter le site Web ViewSonic® pour en savoir plus.

USA et Canada :

Copyright © ViewSonic® Corporation, 2023. Tous droits réservés.

Microsoft, Windows et le logo Windows sont des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.

ViewSonic® et le logo aux trois oiseaux sont des marques déposées de ViewSonic® Corporation.

VESA est une marque déposée de la Video Electronics Standards Association. DPMS et DDC sont des marques commerciales de VESA.

Avertissement : ViewSonic® Corporation ne peut être tenu responsable des erreurs techniques ou d'édition ou des omissions contenues dans ce document ; ni pour les dommages fortuits ou consécutifs résultant de la fourniture de ce matériel, des performances ou de l'utilisation de ce produit.

Dans l'intérêt de l'amélioration continue du produit, ViewSonic® Corporation se réserve le droit de modifier les spécifications du produit sans préavis. Les informations dans ce document peuvent être modifiées sans préavis.

Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen que ce soit, à quelque fin que ce soit, sans l'autorisation écrite préalable de ViewSonic® Corporation.

Service à la clientèle

Pour le support technique ou le service après-vente, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE : Vous aurez besoin du numéro de série du produit.

Pays / Région Site Web Pays / Région Site Web
Asie Pacifique et Afrique
Australie	www.viewsonic.com/au/	Bangladesh	www.viewsonic.com/bd/
中国 (Chine)	www.viewsonic.com.cn	香港(繁體中文)	www.viewsonic.com/hk/
Hong Kong (anglais)	www.viewsonic.com/hk-en/	Inde	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israël	www.viewsonic.com/il/
日本 (Japon)	www.viewsonic.com/jp/	Corée	www.viewsonic.com/kr/
Malaisie	www.viewsonic.com/my/	Moyen Orient	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Népal	www.viewsonic.com/np/
Nouvelle Zélande	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapour	www.viewsonic.com/sg/
臺灣 (Taïwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	Afrique du Sud et Maurice	www.viewsonic.com/za/
Amérique
États-Unis	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Amérique latine	www.viewsonic.com/la
Europe
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Garantie limitée

Projecteur ViewSonic®

Ce que couvre la garantie :

ViewSonic garantit que ses produits sont exempts de défauts de matériaux et de fabrication, dans des conditions normales d'utilisation, pendant la période de garantie. S'il s'avère qu'un produit présente un vice de matériau ou de fabrication pendant la période de garantie, ViewSonic réparera ou remplacera, à sa seule discrétion, le produit avec un produit similaire. Le produit ou les pièces de remplacement peuvent inclure des pièces ou des composants reconditionnés ou remis à neuf.

Garantie générale limitée de trois (3) ans

Sous réserve de la garantie plus limitée d'un (1) an indiquée ci-dessous, Amérique du nord et du sud : Garantie de trois (3) ans pour toutes les pièces, à l'exception de la lampe, de trois (3) ans pour la main-d'œuvre et d'un (1) an pour la lampe d'origine à compter de la date du premier achat par le consommateur.

Autres régions ou pays : Veuillez vérifier auprès de votre revendeur local ou de votre bureau ViewSonic pour les informations de garantie.

Garantie limitée d'un (1) an sur l'utilisation intensive :

Dans des conditions d'utilisation intensive, où l'utilisation d'un projecteur inclut plus de quatorze (14) heures d'utilisation quotidienne moyenne, Amérique du Nord et du Sud : Garantie d'un (1) an pour toutes les pièces, à l'exception de la lampe, un (1) an pour la main-d'œuvre et quatre-vingt-dix (90) jours pour la lampe d'origine à compter de la date du premier achat par le consommateur ; Europe : Garantie d'un (1) an pour toutes les pièces, à l'exception de la lampe, un (1) an pour la main-d'œuvre et quatre-vingt-dix (90) jours pour la lampe d'origine à compter de la date du premier achat par le consommateur.

Autres régions ou pays : Veuillez vérifier auprès de votre revendeur local ou de votre bureau ViewSonic pour les informations de garantie.

La garantie de la lampe est sujette aux termes, conditions, vérification et approbation. Elle s'applique uniquement à la lampe installée par le fabricant. Toutes les lampes accessoires achetées séparément sont garanties 90 jours.

Qui est couvert par la garantie :

Cette garantie n'est valable que pour le premier consommateur acheteur.

Ce que la garantie ne couvre pas :

1. Tout produit dont le numéro de série a été effacé, modifié ou supprimé.
2. Dommage, détérioration, défaillance ou dysfonctionnement résultant de :

a. Accident, utilisation abusive, mauvaise utilisation, négligence, incendie, eau, foudre ou autres actes de la nature, mauvais entretien, modification non autorisée du produit ou non-respect des instructions fournies avec le produit.
b. Utilisation en dehors des spécifications du produit.
c. Utilisation du produit pour un usage autre que celui auquel il est destiné ou pas dans des conditions normales.
d. Réparation ou tentative de réparation par une personne non autorisée par ViewSonic.
e. Tout dommage du produit dû à l'expédition.
f. Retrait ou installation du produit.
g. Causes externes au produit, telles que fluctuations de l'alimentation électrique ou défaillance.
h. Utilisation de fournitures ou de pièces non conformes aux spécifications de ViewSonic.
i. Usure normale.
j. Toute autre cause non liée à un défaut du produit.

1. Frais de service de retrait, d'installation et de configuration.

Comment obtenir un service :

1. Pour plus d'informations sur le service sous garantie, contactez le support client de ViewSonic (veuillez consulter la page « Support client »). Vous devrez fournir le numéro de série de votre produit.
2. Pour obtenir un service sous garantie, vous devrez fournir (a) le bordereau de vente original daté, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le numéro de série du produit.
3. Emportez ou envoyez le produit en port payé dans l'emballage d'origine à un centre de service ViewSonic agréé ou à ViewSonic.
4. Pour plus d'informations ou le nom du centre de service ViewSonic le plus proche, contactez ViewSonic.

Limite des garanties implicites :

Aucune garantie, expresse ou implicite, ne va au-delà de la description contenue dans ce document, y compris la garantie implicite de qualité marchande et d'adéquation à un usage particulier.

Exclusion de dommages :

La responsabilité de ViewSonic est limitée au coût de la réparation ou du remplacement du produit. ViewSonic ne sera pas responsable de :

1. Dommages causés à d'autres biens par des défauts du produit, dommages causés par des inconvénients, perte d'utilisation du produit, perte de temps, perte de profit, perte d'opportunité commerciale, perte de clientèle, ingérence dans les relations commerciales ou autre perte commerciale, même si avisé de la possibilité de tels dommages.
2. Tout autre dommage, que ce soit accidentel, consécutif ou autre.
3. Toute réclamation contre le client par une autre partie.

Effet de la loi locale :

Cette garantie vous confère des droits spécifiques et vous pouvez également avoir d'autres droits qui diffèrent selon l'autorité locale. Certaines administrations locales n'autorisent pas la limite des garanties implicites et/ou ne permettent pas l'exclusion des dommages accessoires ou indirects. Par conséquent, les limites et exclusions ci-dessus peuvent ne pas s'appliquer à vous.

Ventes hors des États-Unis et du Canada :

Pour obtenir des informations sur la garantie et le service des produits ViewSonic vendus en dehors des États-Unis et du Canada, contactez ViewSonic ou votre revendeur ViewSonic local.

La période de garantie de ce produit en Chine continentale (à l'exclusion de Hong Kong, de Macao et de Taiwan) est soumise aux conditions générales de la carte de garantie de maintenance.

Pour les utilisateurs situés en Europe et en Russie, les détails complets de la garantie fournie sont disponibles sur www.viewsoniceurope.com sous Support/Informations de garantie.
