Hammertone Overdrive - Pédale d'effet guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet guitare Overdrive
Marque	Fender
Modèle	Hammertone Overdrive
Dimensions (L x H x P)	62 mm x 111,8 mm x 55,9 mm
Poids	0,25 kg
Alimentation	9 V CC via adaptateur secteur (100 mA min, connecteur 5,5 x 2,1 mm, non inclus) ou pile alcaline 9 V (non incluse)
Impédance d'entrée	450 kΩ
Impédance de sortie	5 kΩ
Boutons de contrôle externes	Tone (aigus), Pre-Mid Boost (amplification médiums), Level (volume effet), Gain (saturation générale)
Potentiomètre interne	Tone 2 (réglage fin des aigus, accessible après retrait du couvercle arrière)
LED indicateur	Allumée quand l'effet est actif
Commutateur au pied	Active/désactive l'effet
Compartiment pile	À l'arrière, pour pile 9V, accès via vis
Nettoyage	Débrancher l'alimentation, utiliser un chiffon humide, attendre séchage complet
Consignes de sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas modifier la prise ; aucune pièce réparable par l'utilisateur ; confier toute réparation à un personnel qualifié
Fabricant	FENDER MUSICAL INSTRUMENTS CORPORATION, Corona, Californie, USA

FOIRE AUX QUESTIONS - Hammertone Overdrive FENDER

Comment alimenter la pédale Hammertone Overdrive ?

Vous pouvez alimenter la pédale avec un adaptateur secteur régulé 9 V CC (100 mA minimum, connecteur 5,5 x 2,1 mm, centre négatif) ou avec une pile alcaline 9 V (non incluse). L'adaptateur n'est pas fourni avec la pédale.

Quelle pile utiliser pour la pédale ?

Utilisez une pile alcaline 9 V standard. Pour l'installer, retirez le couvercle du compartiment pile à l'arrière à l'aide d'un tournevis, branchez la pile sur le connecteur, puis replacez le couvercle.

Comment ajuster le potentiomètre interne Tone 2 ?

Retirez le couvercle arrière avec un tournevis à tête plate. Utilisez un tournevis cruciforme pour tourner le potentiomètre marqué TONE 2 afin d'ajuster le niveau des aigus. Replacez le couvercle après réglage.

Que faire si la LED ne s'allume pas lorsque la pédale est activée ?

Vérifiez d'abord l'alimentation : si vous utilisez une pile, remplacez-la ; si vous utilisez un adaptateur, assurez-vous qu'il est correctement branché et qu'il délivre 9 V CC. Si le problème persiste, la pédale peut être défectueuse et doit être inspectée par un technicien qualifié.

Comment nettoyer la pédale Hammertone Overdrive ?

Débranchez d'abord l'alimentation. Utilisez un chiffon humide (pas mouillé) pour essuyer l'extérieur. Attendez que la pédale soit complètement sèche avant de la rebrancher. N'utilisez pas de produits chimiques ou abrasifs.

Puis-je utiliser la pédale Hammertone Overdrive avec une basse ?

Oui, la pédale est conçue pour guitare et basse. Elle offre une large plage de saturation, des plus légères aux plus chaudes, adaptée aux deux instruments. Ajustez les réglages selon vos besoins.

Quelle est la différence entre le bouton Tone externe et le potentiomètre interne Tone 2 ?

Le bouton Tone externe permet un réglage rapide des aigus. Le potentiomètre interne Tone 2 offre un réglage plus fin et précis des hautes fréquences, accessible en retirant le capot arrière.

Comment connecter la pédale à mon ampli ?

Branchez votre guitare à l'entrée (INPUT) de la pédale, puis reliez la sortie (OUTPUT) à l'entrée de votre ampli. Assurez-vous que l'ampli est éteint ou en veille lors des branchements pour éviter les bruits parasites.

La pédale est-elle compatible avec un adaptateur secteur non régulé ?

Il est fortement recommandé d'utiliser un adaptateur secteur régulé de 9 V CC (100 mA minimum). Une alimentation non régulée peut causer du bruit ou endommager la pédale. Le connecteur doit être de type 5,5 x 2,1 mm, centre négatif.

Que faire en cas de dysfonctionnement de la pédale ?

Vérifiez d'abord les branchements et l'alimentation. Si le problème persiste, ne tentez pas de réparer vous-même car aucune pièce n'est réparable par l'utilisateur. Contactez un service technique agréé ou le support Fender pour obtenir de l'aide.

MODE D'EMPLOI Hammertone Overdrive FENDER

Merci d'avoir acheté la pédale Hammertone Overdrive, un effet sans fioritures qui propulse votre son vers de nouveaux sommets de grain, de gain et de puissance.

Composez l'effet Overdrive avec les commandes de tonalité, d'amplification, de gain et de niveau, et utilisez le potentiametre de réglage interieur pour personnaliser encore plus les sons satures. L'effet Overdrive est un effet indispensable dans l'arsenal des guitaristes et des bassistes du monde entier, et la pédale Hammertone Overdrive met cet effet puissant à vos pieds dans toutes les nuances, des plus légères aux plus chaudes.

OUTPUT JACK

Pour ajuster le niveau des aigus.

BOUTON PRE-MID BOOST

Pour ajuster le niveau d'amplification des mediums.

BOUTON LEVEL

Pour ajuster le volume de I'effet d'overdrive.

BOUTON GAIN

Pour ajuster le niveau général d'overdrive.

LED

La LED tímoin est allumée lorsque l'effet est actif.

COMMUTATEUR AU PIED

Active et désactive l'effet.

COMPARTIMENT BATTERIE (À L'ARRÊIRE)

Le compartment à vis abrite une pile 9V.

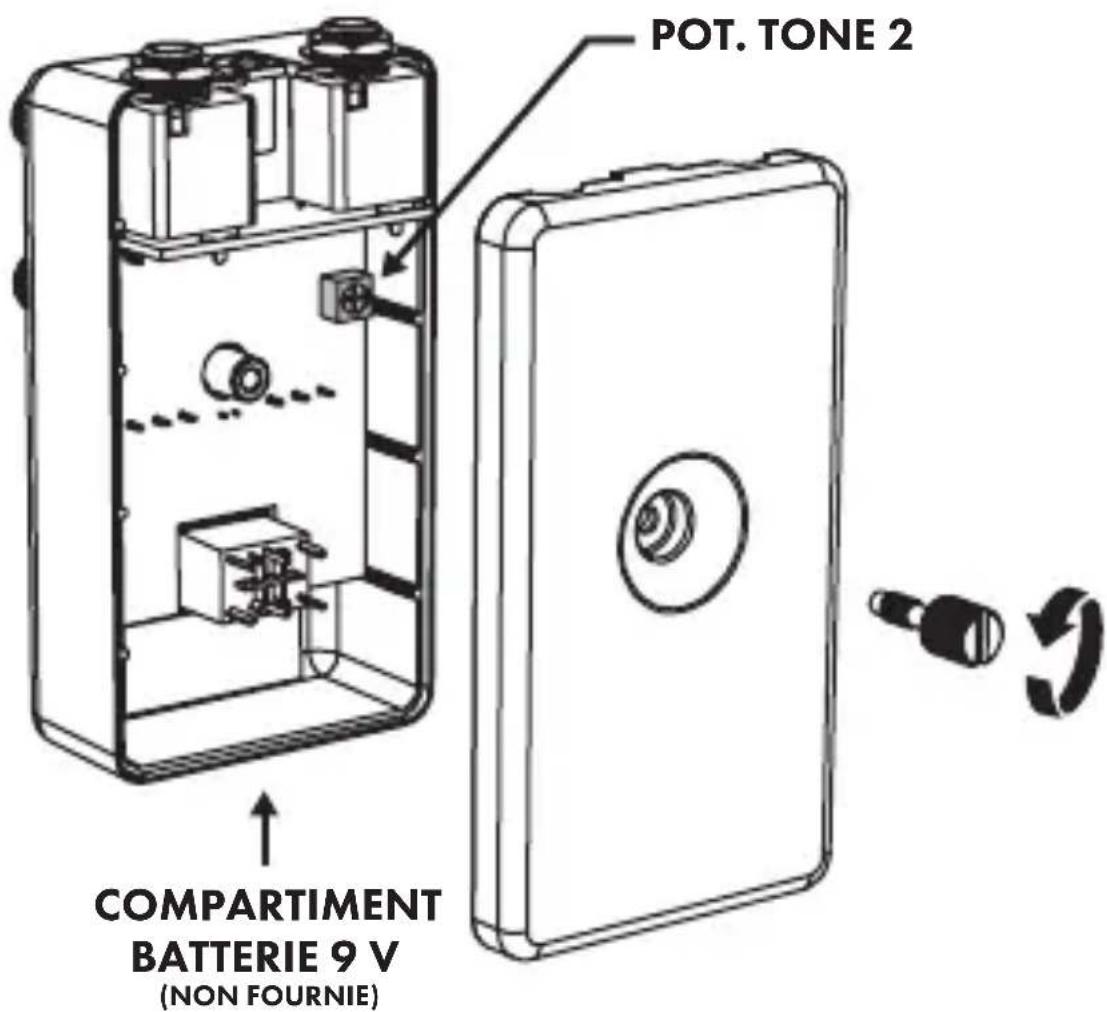

POTENTIOMÉTRE AJUSTABLE INTÉRIEUR (ACCESSIBLE EN ENLEVANT LE COUVERCLE ARRÊIRE)

Le potentiemetre TONE 2 ajuste le niveau des aigus.

Retirez le couvercle à l'aide d'un tournevis à tête plate. Ajustez les potentiétres à l'aide d'un tournevis cruciforme.

UN PRODUIT DE

FENDER MUSICAL INSTRUMENTS CORPORATION

CORONA, CALIFORNIE, USA

Fender® est une marque déposée de FMIC.

Copyright © 2022 FMIC. Tous droits réservés.

PN 7724434000 REV C

IMPORTANT CONSIGNES DE SECURITE

• AVERTISSEMENT: Pour éviter tout dommage, début d'incendie ou chocolélectrique, n'exposez jamais l'appareil ni son alimentation electrique à la pluie ou à l'humidité.
• Ne modifiez pas la prise secteur de l'adaptateur électrique.
• Ne laissiez pas couler ni éclabousser de liquides sur l'appareil.
• Aucune piece ne pouvant etre réparée par l'utilisateur, ne confiez cette tâche qu'à un personnel qualifié.
• AVENTISSEMENT: L'appareil ne doit être connecté qu'à une source d'alimentation (adaptateur)/agreee par un organisme de sécurité, approuvée pour son utilisation avec l'appareil et conforme aux exigences de sécurité des reglementations locales et nationales applicables.
• UDébranchez l'adaptateur secteur avant de nettoyer l'extérieur de l'appareil. N'utilise pour le nettoyage qu'un chiffon humide, puis attendez que l'appareil soit complètement sec avant de le rebrancher.
• Les amplificateurs et systèmes de haut-parleurs, ainsi que les écouteurs et casques (le cas échéant) sont capables de produit des niveaux de pression acoustique très élevés susceptibles de causeurs des dommages auditifs temporaires ou permanents. Faites attention lorsque vous reglez et ajustez le niveau du volume pendant leur utilisation.

AUTRES LANGUES

Le manuel d'utilisation est disponible en d'autres langues sur le site www.fender.com/support

CHARACTERISTIQUES

IMPÉDANCES ALIMENTATION

Entree:450kΩ Sortie:5kΩ

Bloc d'alimentation regulée 100 mA min à 9 V CC

connecteur cylindrique 5,5× 2,1 mm (non inclus)

ou pile alcaline 9V (non inclus)

PUISSANCE REQUIRE DIMENSIONS POIDS

9VCC

62mm× 111,8mm× 55,9mm(2,44^ × 4,4^ × 2,2^ )

0,25 kg (0,55 lbs)

Produit sujet à modification sans notification préalable
