ICB-DV - Machine à café Bunn - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à café
Marque	Bunn
Modèle	ICB-DV
Usage	Commercial, intérieur
Alimentation électrique	120/208-240 V, 50/60 Hz, 20 A (modèles nord-américains) ou 220-240 V (modèles CE)
Source d'eau	Raccordement direct à l'eau froide
Pression d'eau requise	20-90 psi (0,138-0,620 MPa)
Débit d'eau minimal	1 gal/min (3,78 L/min)
Capacité du réservoir	Environ 3,5 gallons (13,25 L) pour modèle simple, 6 gallons (22,7 L) pour jumelé
Type d'infusion	Infusion par pulvérisation avec pré-infusion, dérivation, infusion par impulsion et SmartWAVE
Fonctions programmables	Température, volume, dérivation, pré-infusion, SmartWAVE, Freshness Timer, mode économie d'énergie
Affichage	Écran tactile LCD
Compatibilité	BUNNlink, Smart Funnel, moulins MHG/DBC
Entretien quotidien	Nettoyage de l'écran et des surfaces avec un chiffon doux et un détergent non abrasif
Entretien hebdomadaire	Nettoyage des têtes de pulvérisation avec l'outil fourni
Sécurité	Mise à la terre obligatoire, ne pas immerger, ne pas utiliser près de combustibles, débrancher avant entretien
Garantie	2 ans pièces, 1 an main-d'œuvre (sauf électronique 3 ans, compresseur 5 ans)
Pièces remplaçables par l'utilisateur	Joints, têtes de pulvérisation, filtres
Température ambiante d'installation	5 °C à 35 °C
Dimensions (estimées)	Environ 43 x 36 x 51 cm
Poids (estimé)	Environ 25 kg

FOIRE AUX QUESTIONS - ICB-DV Bunn

Comment démarrer une infusion sans Smart Funnel ?

Placez un filtre dans un entonnoir propre, ajoutez le café moulu, glissez l'entonnoir dans les rails, placez une verseuse vide sous l'entonnoir, sélectionnez la recette et la taille de lot sur l'écran tactile, puis appuyez sur START BREW.

Comment nettoyer la tête de pulvérisation ?

Dévissez la tête de pulvérisation dans le sens antihoraire, retirez le joint noir, lavez toutes les pièces dans une solution savonneuse tiède (60 °C), rincez à l'eau claire et remontez. Utilisez l'outil de nettoyage fourni pour éliminer le tartre du raccord.

Que faire si l'écran indique 'BREW TEMPERATURE TOO LOW' ?

Attendez que l'eau du réservoir atteigne la température de service adéquate. Si le problème persiste, vérifiez le paramètre Brew Lockout dans les paramètres de la machine ou annulez cette option.

Comment changer le mode d'infusion de chaud à froid ?

Touchez le logo BUNN pendant 3 secondes pour accéder à l'écran SERVICE ACCESS, sélectionnez ADVANCED, puis MACHINE SETTINGS > BREW SETTINGS. Cochez la case du mode souhaité (à chaud ou à froid) et sauvegardez.

Comment étalonner le débit de la tête de pulvérisation ?

Placez un récipient gradué d'au moins 1,8 L sous l'entonnoir. Accédez à SERVICE ACCESS > ADVANCED > CALIBRATION. Choisissez le côté, puis appuyez sur START pour une distribution d'une minute. Mesurez l'eau recueillie et saisissez la valeur, puis sauvegardez.

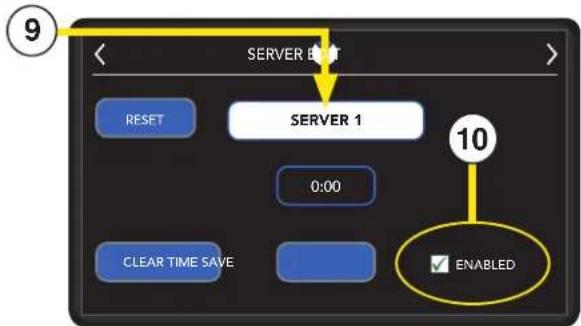

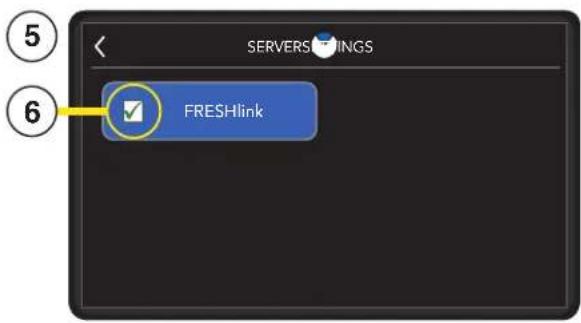

Comment activer la fonction FRESHlink ?

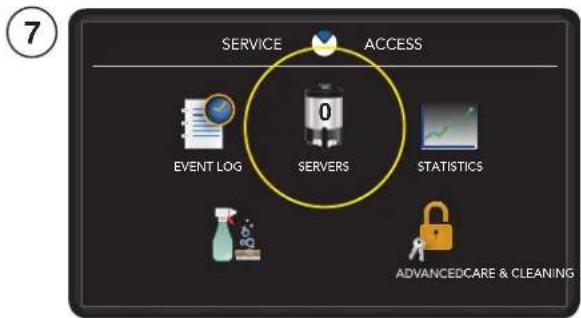

Accédez à SERVICE ACCESS en maintenant le logo BUNN 3 secondes. Allez dans ADVANCED > MACHINE SETTINGS > SERVERS. Cochez la case FRESHlink pour activer, puis sélectionnez chaque serveur et activez-le individuellement.

Quelle est la température d'infusion recommandée ?

Pour le mode chaud, la température du réservoir peut être réglée entre 60 °C et 97,2 °C. La température par défaut est d'environ 93 °C. Pour le mode froid, la plage est de 37,7 °C à 48,8 °C. Ajustez selon vos recettes.

Comment accéder au menu de programmation ?

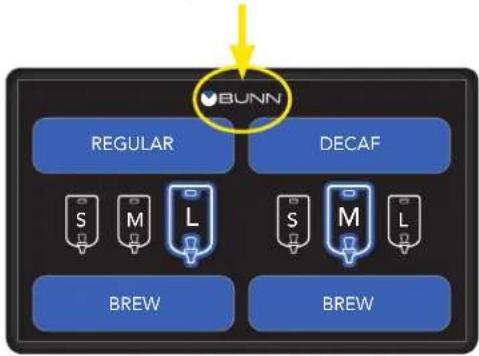

Depuis l'écran d'accueil, touchez le logo BUNN pendant 2 secondes. L'écran SERVICE ACCESS apparaît. Pour les options avancées, sélectionnez ADVANCED et si demandé, entrez le mot de passe (par défaut, appuyez sur ENTER).

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant ou un personnel de service autorisé pour éviter tout danger. Contactez le service agréé BUNN. N'utilisez pas l'appareil tant que le cordon n'est pas remplacé.

Comment vidanger le réservoir ?

Desserrez les vis du panneau d'accès avant. Pincez la pince blanche sur le tuyau reliant le réservoir au solénoïde d'admission, débranchez le tuyau et placez-le dans un récipient (min. 3,5 gallons pour simple, 6 gallons pour jumelé). Ouvrez la pince pour vidanger. Une fois vide, rebranchez et resserrez.

MODE D'EMPLOI ICB-DV Bunn

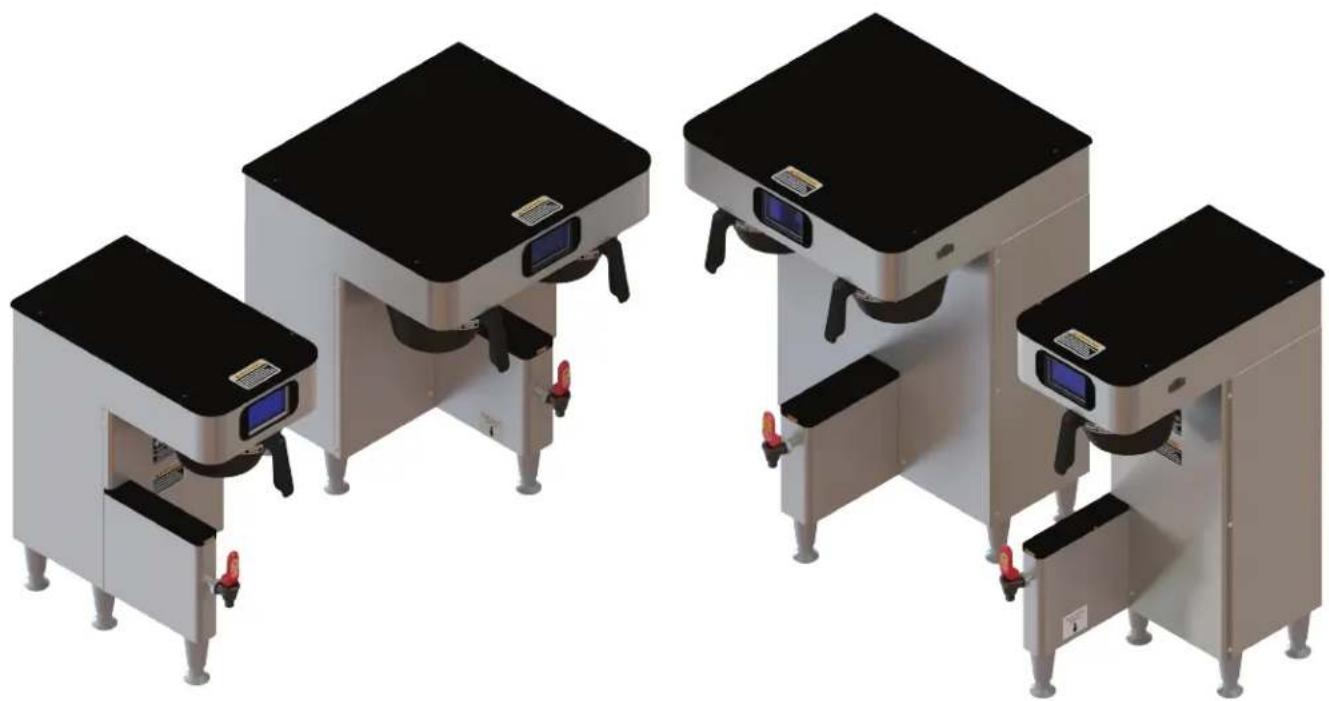

IICB, ICB Jumelé, ICB Jumelé Grand, ICB-DV, ICB DV Grand avec des Serveurs ThermoFresh®

Bunn-O-Matic Corp. (« BUNN ») garantit comme suit le matériel fabriqué par la Société :

1) Tous les distributeurs et serveurs de café et de thé, les cafetières unitasses MCR/MCP/MCA ainsi que les circuits électroniques et/ou cartes de commande BUNNlink® - 1 an pour les pièces et 1 an pour la main-d'œuvre.
2) Garanties spécifiques aux produits pour Crescendo ^® , Fast Cup ^® , Sure Immersion ^® , Sure Tamp ^® et autres - 1 an pour les pièces et 1 an pour la main-d'œuvre. Veuillez visiter lecommercial.bunn.com/support/warranty-lookup pour obtenir plus de détails.
3) Tout autre matériel - 2 ans pour les pièces et 1 an pour la main-d'œuvre plus les garanties supplémentaires selon les indications ci-dessous :

a) Circuits électroniques et/ou cartes de commande - 3 ans pour les pièces et la main-d'œuvre.
b) Compresseurs du matériel de réfrigération - 5 ans pour les pièces et 1 an pour la main-d'œuvre.
c) Fraises rotatives pour moudre le café pendant 4 ans ou 18 144 kg (40 000 lb) de café, selon la première de ces éventualités.

Ces périodes de garantie entrent en vigueur à compter de la date de l'installation. BUNN garantit que les équipements de sa fabrication seront exempts de vice de matériau ou de main-d'œuvre lors de leur construction et pendant la période de garantie applicable. Cette garantie ne s'applique à aucun équipement, composant ou pièce fabriquée par des tiers ou qui, selon l'estimation de BUNN a fait l'objet d'une utilisation abusive, de négligence, de modification, d'un mauvais montage ou fonctionnement, d'un entretien ou d'une réparation inadéquate, d'une absence de nettoyage ou détartrage périodique, d'une panne résultant d'une mauvaise qualité de l'eau, d'un endommagement ou d'un sinistre. En outre, la garantie ne s'applique pas au remplacement des articles s'usant par utilisation normale et notamment, sans s'y limiter, les pièces remplaçables par l'utilisateur, comme les divers joints d'étanchéité. Cette garantie suppose que 1) l'acheteur ait prévenu rapidement Bunn de toute demande de compensation au titre de cette garantie par téléphone au [phone] ou par écrit à Post Office Box 3227, Springfield, Illinois 62708-3227; 2) à la demande de BUNN, le matériel défectueux a été envoyé en port prépayé à un service d'entretien agréé de BUNN; et 3) à la condition que le produit ait fait l'objet d'une autorisation de retour préalable de la part de BUNN au titre de la garantie.

LA GARANTIE CI-DESSUS EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE, ÉCRITE OU ORALE, EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉE À, N'IMPORTE QUELLE GARANTIE IMPLICITE DE VALEUR MARCHANDE OU D'ADAPTATION À UNE FIN PARTICULIÈRE. Les agents, concessionnaires ou membres du personnel de BUNN ne sont pas autorisés à apporter des modifications à la présente garantie ou à proposer des garanties supplémentaires qui engagent BUNN. En conséquence, les déclarations écrites ou orales de telles personnes ne constituent pas des garanties valides et ne peuvent être considérées.

Si BUNN détermine, à sa seule discrétion, que le matériel ne se conforme pas à la garantie, BUNN, à son option exclusive, alors que l'équipement est sous garantie, pourra 1) fournir à titre gratuit des pièces détachées et/ou la main-d'œuvre (pendant les périodes de garantie des pièces et de la main-d'œuvre indiquées ci-dessus) pour réparer les composants défectueux, à condition que cette réparation soit effectuée par un technicien agréé par BUNN; ou 2) remplacer le matériel ou rembourser le prix d'achat du matériel.

LE RECOURS DE L'ACHETEUR CONTRE BUNN POUR LE MANQUEMENT À TOUTE OBLIGATION RÉSULTANT DE LA VENTE DE CE MATÉRIEL, QU'IL SOIT DÉRIVÉ DE LA GARANTIE OU AUTREMENT, SERA LIMITÉ, AU SEUL CHOIX DE BUNN, COMME INDIQUÉ DANS LES PRÉSENTES, À RÉPARER, REMPLACER OU REMBOURSER L'ÉQUIPEMENT.

Sous aucune circonstance BUNN ne pourra être tenu responsable de tout dommage ou perte, y compris, sans y être limité, les pertes de profit, de ventes, d'usage du matériel, demandes de compensation des clients de l'Acheteur, du coût de capital, coût d'indisponibilité, coût de matériel, installation ou services de remplacement, ou tous les autres dommages spéciaux, fortuits ou consécutifs.

INTRODUCTION

Cet équipement préparera le café dans une verseuse ou un airport en attente. La cafetière peut disposer d'un robinet auxiliaire d'eau chaude. Elle est conçue pour une utilisation à l'intérieur seulement et être posée sur un comptoir robuste et de niveau. Veuillez installer dans un lieu dépourvu de dispositifs à jets d'eau.

La Série Infusion, semblable à la DBC BrewWISE, comporte un système d'interface sans fil qui permet au moulin MHG ou DBC de charger certaine information dans la "puce de programmation" située dans la poignée de l'entonnoir. Cette information inclut l'arôme de café qui est moulu et la taille des lots à infuser (moitié ou complète). Une fois que le nom de saveur et la quantité corrects de café est moulu, l'entonnoir est chargé dans la cafetière. L'information de la poignée d'entonnoir est alors transmise à la cafetière. À l'aide de cette information la cafetière débite la quantité d'eau préréglée pour cet arôme de café particulier et la taille du lot. La cafetière peut également être programmée pour régler les différentes fonctions du processus d'infusion, comme la température d'infusion, les volumes d'infusion, les pourcentages de dérivation, l'infusion par impulsion, etc. Ceci permet à l'opérateur de programmer une certaine "recette" pour que chaque saveur de café à infuser.

La cafetière de la série Infusion peut préparer le thé chaud et le café avec des paramètres de recette et présente les caractéristiques suivantes : ByPass, Pré-Infusion, SmartWAVE et Pulse Brew, BrewWISE, et affichage à cristaux liquides pour l'afficheur numérique et la programmation avec les options Smart Funnel pour le café. D'autres dispositifs sont le mode Économie d'énergie, compatibilité BUNNlink, compatibilité Smart Reader, Freshness Timer (temporisateur de fraîcheur) et port USB pour permettre aux opérateurs de sauvegarder et de charger les recettes ou le nouveau logiciel dans la cafetière.

CONTENTS

Garantie....2
Introduction....3
Exigences nord-américaines/CE 4
Notices d'utilisation....5
Exigences électriques ....6
Exigences de plomberie 7
Vidange de réservoir 6
Installation initiale 8
Infusion de café 9
Nettoyage 10
Programmation Commandes de fonctionnement....11

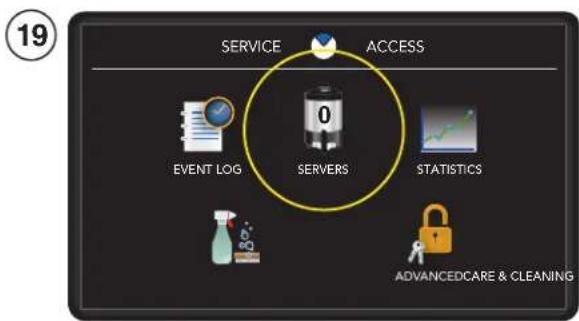

Accès de service 12
Menu de service 13
Visualisation actif, numéro de série et de service 14
Calibrer Le Debit De La Tete De Pulverisation 14
Étalonnage 15
Renommer Une Recette....16

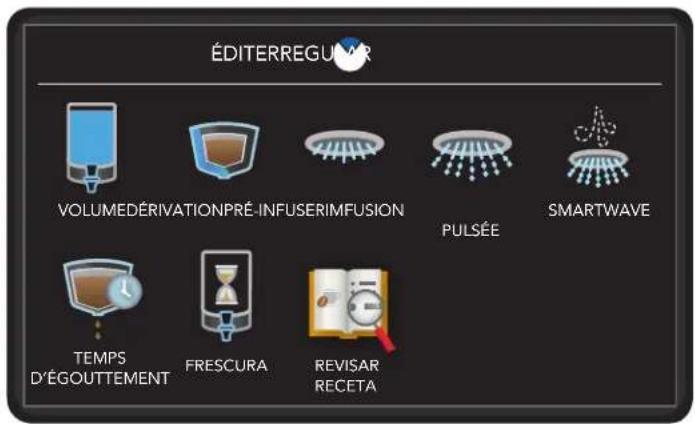

Modificagtion Des Recettes....17
Reglages De La Machine 19
Paramètres d'infusion....20
Activation des paramètres du serveur FRESHlink....21

ICB-DV....Machine à double tension
ICB......Jumelé 120/208 à 240 V ou 230 V

EXIGENCES NORD-AMÉRICAINES

• Cet appareil doit être installé dans des endroits où il peut être surveillé par un personnel qualifié.
• Pour un bon fonctionnement, cet appareil doit être installé à un endroit où la température se situe entre 41 ° F et 95 ° F (5 ° C et 35 ° C).
• L'appareil ne doit pas être incliné de plus de 10 ° pour un fonctionnement en toute sécurité.
• Un électricien doit fournir le service électrique tel que spécifié conformément à tous les codes locaux et nationaux.
• Cet appareil ne doit pas être nettoyé par un nettoyeur haute pression.
• Cet appareil peut être utilisé par des personnes si elles ont reçu une surveillance ou des instructions concernant l'utilisation de l'appareil en toute sécurité et si elles comprennent les dangers encourus.
• Gardez l'appareil et son cordon hors de portée des enfants.
• Les appareils peuvent être utilisés par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les risques encourus.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou autorisé.
• Personnel de service avec un cordon spécial disponible auprès du fabricant ou de son personnel de service autorisé afin d'éviter un danger.
• La machine ne doit pas être immergée pour le nettoyage.
• Cet appareil est destiné à un usage commercial dans des applications telles que:

- les cuisines du personnel dans les magasins, bureaux et autres environnements de travail

- par des clients dans les halls d'hôtels et de motels et d'autres types d'environnements similaires

- Accès aux zones de service autorisé uniquement par le personnel de service autorisé.

EXIGENCES DE LA CE

• Cet appareil doit être installé dans des endroits où il peut être surveillé par un personnel qualifié.
• Pour un bon fonctionnement, cet appareil doit être installé à un endroit où la température 5 °C à 35 °C.
• L'appareil ne doit pas être incliné de plus de 10 ° pour un fonctionnement en toute sécurité.
• Un électricien doit fournir le service électrique tel que spécifié conformément à tous les codes locaux et nationaux.
• Cet appareil ne doit pas être nettoyé au jet d'eau.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles n'aient reçu des instructions. concernant l'utilisation de cet appareil par une personne responsable de sa sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou un service agréé personnel avec un cordon spécial disponible auprès du fabricant ou de son personnel de service autorisé pour éviter un danger.
• La machine ne doit pas être immergée pour le nettoyage.
  • Machine classée IX P1.

NOTICES D'UTILISATION

Lisez attentivement et conformez-vous à toutes les notices figurant sur le matériel et dans le présent manuel. Tous les autocollants apposés sur le matériel doivent être maintenus en bon état. Remplacez tous les autocollants illisibles ou endommagés.

WARNING / A VERTISSEMENT HOT LIQUID CHAUD LIQUIDE

03409.7006

WARNING ◆ Use only on a properly protected circuit capable of the rated load. ◆ Electrically ground the chassis. ◆ Follow national/local electrical codes. ◆ Do not use near combustibles. ◆ Do not deform plug or cord. ◆ N'utilisez que sur un circuit protégé adapté à la charge nominale. ◆ Toujours mettre le boîtier à la masse. ◆ Se conformer aux codes national ou local délectricité. ◆ Garder les products combustibles à distance. ◆ Ne pas déformer la fiche ou le cordon. FAILURE TO COMPLY RISKS EQUIPMENT DAMAGE, FIRE OR SHOCK HAZARD. TOUT MANUÈMENT À SE CONFORMER À CES DIRECTIVES PEUT ENTRAINER DES DOMIMAGES À L'EQUIPMENT OU PRODUIRE DES DANGERS D'INCIMEUR OU D'ÉLECTROCULTION. READ THE ENTIRE OPERATING MANUAL INCLUDING THE LIMIT OF WARRANTY AND LIABILITY BEFORE BUYING OR USING THIS PRODUCT. VEUILLEZ LIME LE MANUEL DE FONCTIONNEMENT EN ENTIER, Y COMPRIES LES LIMITES DE GARANTES ET RESPONSABILITIES AVANT D'ACHETER OU D'UTILISER LE PRESENT PRODUIT. THIS EQUIPMENT IS ENERGIZED AT ALL TIMES UNLESS ELECTRICALLY DISCONNECTED. L'ÉQUIPEMENT EST TOULIDURES SOUS TENSION LÔNDUIL N'EST PAS DEBRANCHÉ.

00986.7000

34056.0001

WARNING / AVER TISS BENT REMOVE FUNNEL SLOWLY RETRER L'ENT ON NOIR LENT BENT

03408.7008

Ce matériel doit être monté conformément aux directives du Code international de la plomberie de l'International Code Council et du Food Code Manual de la Food and Drug Administration (FDA). Pour des modèles installés en dehors des Etats-Unis, vous devez vous conformer au code de plomberie/hygiène en vigueur dans votre région.

AVERTISSEMENT Pour éviter tous chocs électriques, ne pas enlever les panneaux d'accès. Aucunes pièces d'entretien pour les utilisateurs. Accès au personnel de service autorise seulement. Débrancher la source de courant avant d'effectuer une réparation.

37881.7000

WARNING / AVERTISSEMENT DISCARD DECANTER IF: • CRACKED • SCRATCHED • BOILED DRY • HEATED WHEN EMPTY • USED ON HIGH FLAME OR EXPOSED ELECTRIC ELEMENTS FUNNEL CONTENTS ARE HOT LE CONTENU DE L'ENTONNOIR EST CHAUD JETER LA CARAFE: • SI ELLE EST FISSURÉE • SI ELLE EST RAYÉE • SI ON A LAISSE DE L'EAU S'EVAPORER PAR ÉBULLITION • SI ELLE A ÉTÉ CHAUFFÉE VIDE • SI ELLE A ÉTE UTILISÉE SUR UNE FLAMME VIVE OU SUR DES ÉLEMENTS ÉLECTRIQUES DÉCOUVERTS READ THE ENTIRE OPPIRATING (MASSIN) BEFORE USING THIS PRODUCT. FAILURE TO COMPRIET IN CHARGE VEUILLET ZURE LE MANUEL O'EMPLOY AUAVAUT UTILIZER DE PRODUIT. L'INDOBRINATION DE DES CONSULET PEUT ENTRANER DES RIVOCES DE BLESSURE. M. 2018/10/4 © THIS BUSINESS CREPATION OF COURSE

00658.7000

00656.7001

00824.0002

WARNING AVERTISSEMENT HOT WATER EAU CHAUDE

36302.7000

(Français - Câblage sur site en option)

29710.0016

EXIGENCES ÉLECTRIQUES

Consulter la plaque de constructeur de la cafetière et les codes électriques locaux/nationaux pour déterminer les exigences de circuit.

AVERTISSEMENT - La cafetière doit être déconnecté de l'alimentation jusqu'au moment indiqué.

AVERTISSEMENT - le cordon de secteur doit être homologué UL, type flexible de corde AINSI, SJO, SJTO, HSJO ou SJOW, classé 90° C, et le capuchon de fiche doit être homologué UL, afin d'éviter tout risque. Le cordon d'alimentation doit faire un minimum de 90 cm et un maximum de 1,8 m (de la décharge de traction au bout du capuchon de la fiche).

12 PWR12 VOUT KELTAU LIE BLACK POWER CORD SINK

120/208 à 240V 3 WIRE + GROUND

CIRCUIT RATED 20 ASPS USE COFFER, WINS ONLY FOR WINS'S SUPPLY CONNECTING For fluisy Connectors, Use No. 12 A V3 Wise Suitses For Al Leas 90-C (15A) INTERRUPTEUR À BASCULE À DOUBLE TENSION

VOLTUR FCLR RCL L1-30000 N M POWER CORD GREEN GND

120V 2 FILS + TERRE

L2 RED L L1 BLACK L P2 S5 POWER CORD GREEN

240V 2 FILS + TERRE

BLUE BLUE BLUE GREEN YELLOW POWER CORD

220 à 240V 2 FILS + TERRE

RACCORDEMENT ÉLECTRIQUE (TOUS LES MODÈLES)

ATTENTION – Une installation électrique inadéquate endommagera les composants électroniques. Les dommages provoqués par les raccordements électriques inadéquats ne sont pas couverts par la garantie.

1. Un électricien doit assurer le service électrique.
2. Déterminez le service électrique disponible sur place.

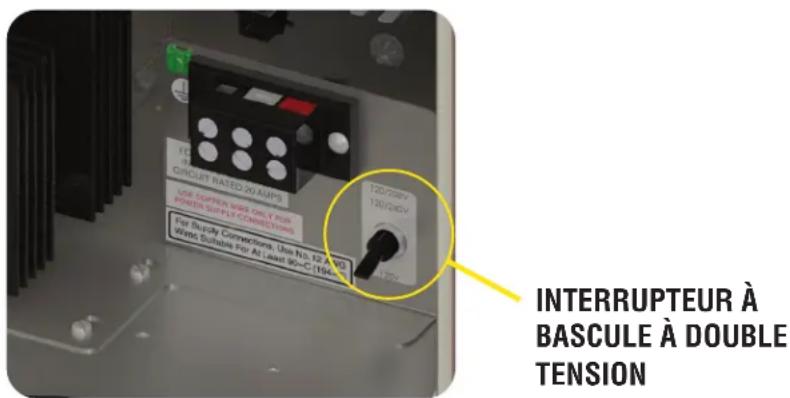

3. (Modèles DV seulement) choisissez la tension d'appareil désirée sur la base du service électrique disponible sur place.
4. À l'aide d'un voltmètre, vérifier la tension et le chromocodage de chaque conducteur à l'alimentation.
5. Démontez le panneau d'accès avant pour accéder au bornier.
6. Passez le cordon d'alimentation dans le dispositif de décharge de traction et connectez-le au(x) bornier(s).
7. Reliez le cordon d'alimentation au bornier de la façon indiquée.
8. Avant de commencer, vérifiez la tension au bornier du câblage de terrain.
9. (Modèles DV seulement) Mettre le commutateur de tension dans la position appropriée et remontez le panneau d'accès.
10. Si la tuyauterie doit être branchée ultérieurement, s'assurer que la cafetière est déconnectée de l'alimentation électrique. Si la tuyauterie a été branchée, la cafetière est prête pour l' Installation initiale.

EURO Capuchon

UK Capuchon

EXIGENCES DE PLOMBERIE

Ces cafetières doivent être reliées à un circuit d'eau froide avec une pression de service de 20 et 90 livres par pouce carré (0,138 et 0,620 MPa) avec un diamètre de canalisation de 1/2 po (12,7 mm) ou plus. Il faut monter un robinet d'arrêt sur la tuyauterie en amont de la cafetière. Installez un détendeur sur la tuyauterie quand la pression est supérieure à 90 psi (0,690 MPa) pour la ramener à 50 psi (0,345 MPa). Le raccord d'admission et .75-11.5 NH (RACCORD DE TUYAU). Pour plus de commodité, un coude est fourni pour convertir à un raccord évasé de 1/4" po. Bunn-O-Matic ne recommande pas l'utilisation d'une alimentation en eau à osmose inversée ou déionisée pour ce matériel. NÉCESSAIRE: Conduite d'alimentation en eau d'un débit de 1 gal/mn (3,78 l/mn).

REMARQUE – Bunn-O-Matic conseille une tuyauterie en cuivre de 3/8 po pour toutes les installations à partir d'une conduite d'alimentation en eau de 1/2 po. Un serpentin serré dans la conduite d'eau facilitera le déplacement de la cafetière pour le nettoyage du comptoir. Bunn-O-Matic déconseille l'utilisation d'une vanne à étrier pour installer la cafetière. La taille et la forme des trous faits dans les canalisations d'alimentation par ce type de dispositifs peuvent limiter le débit d'eau.

Selon les directives du Code international de la plomberie de l'Internal Code Council et du Food Code Manual de la Food and Drug Administration (FDA), ce matériel doit être monté avec un dispositif anti-retour conforme aux codes fédéraux, d'état et locaux. Pour des modèles installés en dehors des Etats-Unis, il faut se conformer au code de plomberie/hygiène en vigueur dans sa région.

Branchement de tuyauterie

1. Rincez la conduite d'eau.
2. Fixez de façon sûre l'ensemble de coude de l'adaptateur à la conduite d'alimentation en eau.
3. Fixez de façon sûre l'ensemble de coude d'adapteur au raccord .75-11.5 (FILETAGE DE TUYAU) à l'arrière dela cafetière.
4. Ouvrir l'alimentation en eau.

EXIGENCES DE PLOMBERIE

Vidange du réservoir

1. Desserrez les vis qui assujettissent le panneau d'accès avant. Enlevez le panneau.
2. Serrez la pince de coupure blanche du long tuyau reliant le réservoir au solénoïde d'admission.
3. Débranchez la pince de tuyau et le tuyau du solénoïde d'admission.
4. Placez l'extrémité du tuyau de vidange dans un récipient d'une capacité minimum de 3.5 gallons/13,25 l pour les appareils simples et de 6 gallons/22,7 l pour les appareils jumelés.
5. Ouvrez la pince blanche pour vidanger l'eau du réservoir.
6. Quand le réservoir est vide, replacez le tuyau sur le solénoïde d'admission et serrez la pince.
7. Remontez le panneau avant et serrez les vis.

INSTALLATION INITIALE

1. Insérez un entonnoir vide dans les rails de l'entonnoir de toutes les cafetières.
2. Placez un serveur vide sous tous les entonnoirs.
3. Branchez la cafetière à la source d'alimentation. Activez l'interrupteur d'alimentation principal.
4. L'eau remplira le réservoir jusqu'à ce que celui-ci soit au maximum de sa capacité.

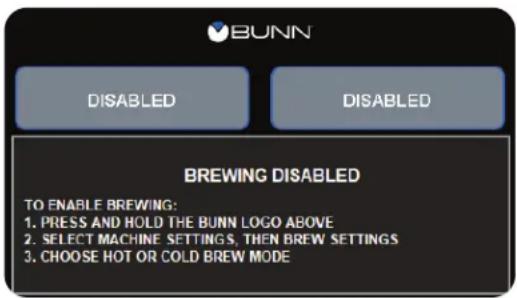

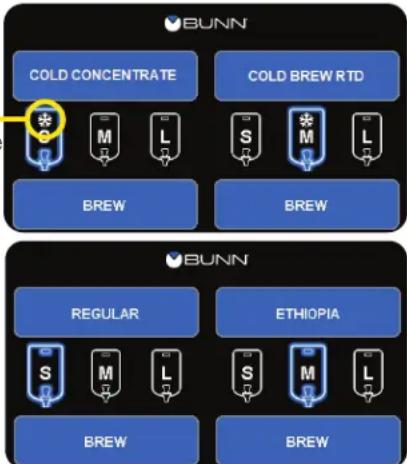

5. L'écran tactile invitera l'utilisateur à sélectionner un mode d'infusion, soit à chaud ou à froid :

a. Mode d'infusion à froid : Convertissez le modèle pour l'infusion à froid à l'aide de températures élevées ou ambiantes (37,7°C-48,8°C/100°F-120°F)

b. Mode d'infusion à chaud : Utilisez la cafetière pour le café chaud et glacé ainsi que pour les recettes de thé (60°C-97,2°C/140°F-207°F)

1. Pour régler le mode d'infusion, touchez le logo BUNN pendant 3 secondes pour accéder à SERVICE ACCESS (Accès de service).

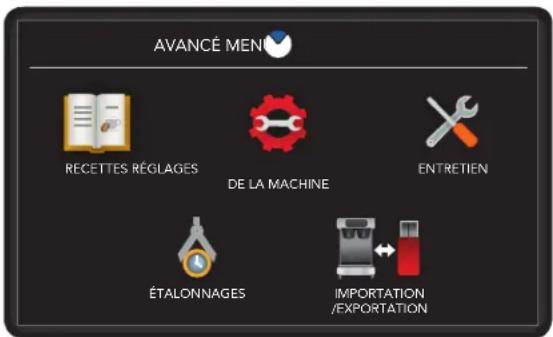

2. Sélectionnez l'icône ADVANCED (Avancé). Sur l'écran PASSWORD ENTRY (Entrée du mot de passe), appuyez sur ENTER (Entrée). (Si un mot de passe est requis, saisissez le code sur cet écran.)
3. Sélectionnez MACHINE SETTINGS (Paramètres de machine). Sélectionnez ensuite BREW SETTINGS (Paramètres d'infusion).

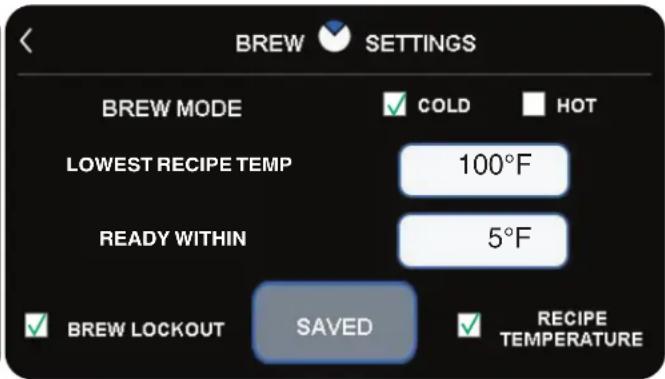

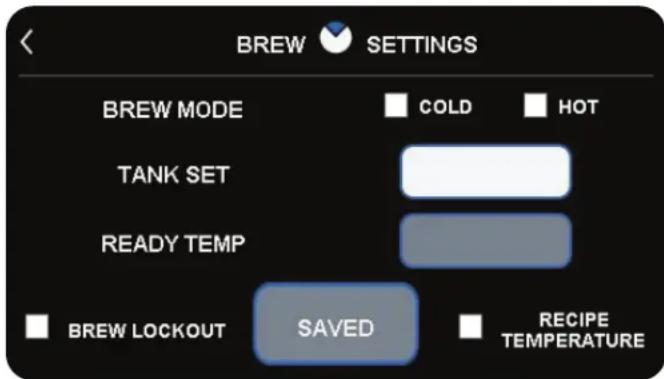

4. L'écran Brew Settings (Paramètres d'infusion) vous permettra de choisir entre les modes à chaud ou à froid. Cochez la case près du paramètre souhaité.

Remarque : consultez la section Brew Settings (Paramètres d'infusion) pour obtenir plus d'informations.

1. Sélectionnez SAVE (Sauvegarder).
2. Revenez à l'écran d'accueil et patientez environ vingt-cinq minutes pour que l'eau du réservoir chauffe à la bonne température. De l'eau peut s'égoutter des entonnoirs pendant ce temps en raison de l'expansion. Cela ne devrait pas se reproduire.
3. Une fois que le réservoir est plein d'eau et a atteint le bonne température, placez une petite récipient sous le robinet avant d'ouvrir la poignée de robinet. Lâchez-la quand vous entendez le réservoir se remplir.
4. Des volumes d'eau et des réglages de débit ont été préréglés à l'usine. Référez-vous à la programmation s'il s'avère nécessaire d'augmenter ou diminuer le volume.
5. La cafetière est maintenant prête à l'emploi conformément aux instructions d'infusion de café.

Il est possible que dans certains cas le cycle d'infusion ne démarre pas quand le commutateur d'infusion BREW est actionné:

a. BREW TEMPERATURE TOO LOW (Température d'infusion trop basse) - attendre que la température soit adéquate ou annuler l'option BREW LOCKOUT (Verrouillage d'infusion).
b. CHECK FUNNEL (vérifier entonnoir) - enlevez l'entonnoir, videz le marc précédemment infusé et remplacez-le par du café frais.

INFUSION DE CAFÉ SANS SMART FUNNEL ou MOULIN MHG ou de DBC:

1. Commencez chaque cycle d'infusion avec un entonnoir vide et propre.
2. Introduisez un filtre BUNN dans l'entonnoir.
3. Versez le café frais dans le filtre et nivelez le café moulu en secouant doucement ce dernier.
4. Glissez l'entonnoir dans les rails d'entonnoir du côté choisi jusqu'à ce qu'il s'arrête.
5. Placez une verseuse vide sous l'entonnoir.

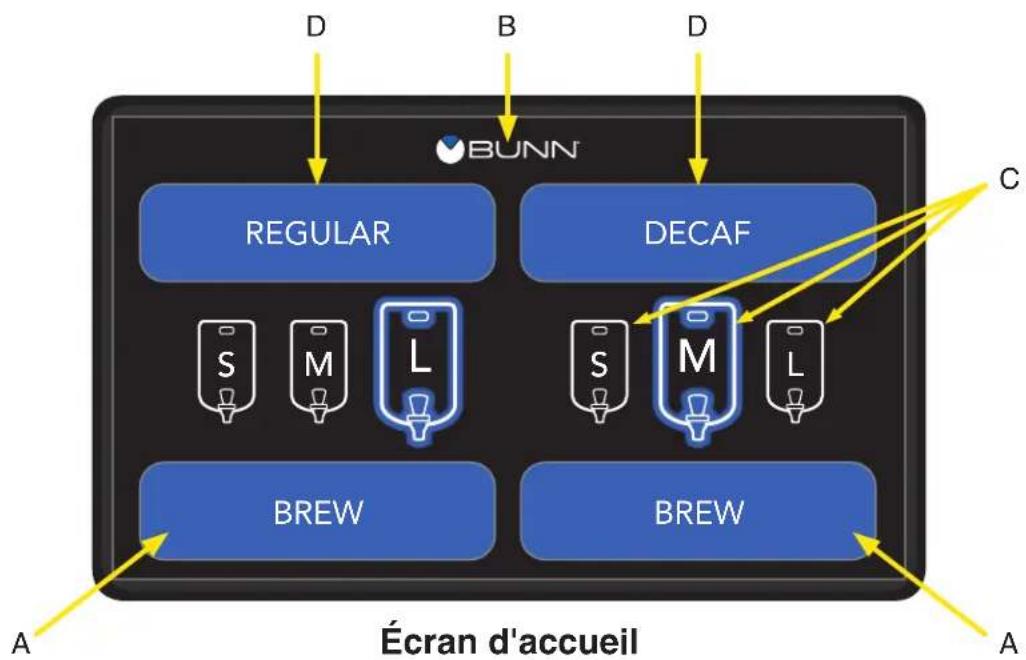

6. Choisissez la recette désirée en choisissant le bouton au-dessus des choix de lots. S'il y a plus de 6 recettes enregistrées dans la cafetière, servez-vous de la flèche de déroulement pour naviguer jusqu'à la recette désirée.
7. Choisissez la taille de lot désirée pour la recette.
8. Choisissez le bouton START BREW (commencer infusion). Pour les modèles jumelés, veillez à choisir le bouton d'infusion correspondant au côté de la cafetière chargé de café récemment moulu.
9. L'affichage indiquera BREWING (infusion en cours) ainsi que le temps restant pour le cycle d'infusion. Choisissez le bouton STOP si vous souhaitez interrompre l'infusion.
10. Enlevez soigneusement l'entonnoir de brassage et jetez le marc et le filtre seulement après la fin de l'égouttement.

INFUSION DE CAFÉ AVEC SMART FUNNEL ou MOULIN G9-2T DBC ou MHG

1. Choisissez la taille de lot désirée sur le moulin.
2. Introduisez un filtre BUNN dans l'entonnoir gourmet.
3. Moulez la quantité choisie de café frais dans le Smart Funnel en utilisant le G9-2T DBC ou MHG et le nivelez le café en secouant délicatement.
4. Glissez l'entonnoir dans les rails d'entonnoir du côté choisi. La cafetière lira le nom et le volume moulu par l'intermédiaire de la puce dans la poignée d'entonnoir.

REMARQUE - La cafetière fera automatiquement correspondre la taille de lot d'infusion à la taille de lot du moulin:

MOULIN CAFETIÈRE

Petit Petit lot

Moyen Lot moyen

Grand

Lot complet

* BATCH SIZE NOT ENABLED (Taille de lot non validée) - Si la taille de lots enregistrée dans le Smart Funnel n'est pas validée pour la recette enregistrée dans la cafetière, il faudra entrer dans les options de RECIPES (recettes) dans la programmation et vérifier que la taille correcte de lots est validée pour le nom de café. Référez-vous à la section de MODIFICATION de RECETTES pour tout renseignement sur la façon de valider ou de neutraliser les tailles de lots.

*PLEASE VERIFY PARAMETERS (Veuillez vérifier les paramètres) - Quand on introduit un Smart Funnel dans les rails de l'entonnoir, la cafetière ajoute automatiquement le nom du café s'il n'existe pas dans la programmation. Dans une telle éventualité, l'affichage sollicitera l'opérateur pour qu'il vérifie que les paramètres de recette sont corrects avant de commencer une infusion. Référez-vous à la section de MODIFICATION de RECETTES pour l'information sur la façon de passer en revue et configurer des recettes.

1. Placez une cafetière de service vide sous l'entonnoir.
2. Choisissez le bouton START BREW (commencer infusion).
3. L'affichage indiquera BREWING (infusion en cours) ainsi que le temps restant pour le cycle d'infusion. Choisissez le bouton STOP si vous souhaitez interrompre l'infusion.
4. Enlevez soigneusement l'entonnoir d'infusion et jetez le marc et le filtre seulement après la fin de l'égouttement.

NETTOYAGE

Quotidien

1. Les instructions intuitives de Soin et de Nettoyage sont accessibles dans la section de programmation. Commencez à partir de l'écran d'accueil, puis touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'Accès de service.
2. Choisissez l'icône de Soin et de Nettoyage pour solliciter les boutons de soin et de nettoyage.
3. Choisissez le bouton "Clean Screen" (nettoyer l'écran) pour désactiver l'écran pendant 15 secondes pour permettre le nettoyage.
4. Utilisez un chiffon doux et propre pour essuyer tout contaminant de l'écran pendant les 15 secondes du compte à rebours du temporisateur. Une fois cela terminé, choisissez (<;) pour retourner à l'écran de soin et de nettoyage ou touchez le logo de BUNN pour sortir vers l'écran d'accueil.
5. Préparez une solution savonneuse tiède avec un détergent liquide non abrasif (140° F/60° C). Avec un chiffon propre et humide trempé dans la solution, essuyez ensuite toutes les surfaces du matériel BUNN. Ne PAS nettoyer ce matériel avec un dispositif à jet d'eau.

Hebdomadaire

1. Commencez par extraire le Smart Funnel ^® et mettez-le de côté.
2. Dévissez maintenant, la tête de pulvérisation Peak Extraction® dans le sens antihoraire, et mettez-la de côté.
   REMARQUE - Toute accumulation sur la tête de pulvérisation peut restreindre le débit d'eau et avoir un impact sur l'infusion de café. Pour obtenir toujours un excellent café, nettoyez les têtes de pulvérisation toutes les semaines. Lors l'inspection visuelle on peut constater que la lumière traverse tous les trous de la plaque de tête de pulvérisation, mais une couche mince de résidu peut laisser passer la lumière tout en empêchant l'écoulement d'eau.
3. Introduisez l'outil de nettoyage de tête de pulvérisation dans la tête de pulvérisation et le raccord de sortie de dérivation. Tournez plusieurs fois afin de supprimer tout entartrage du raccord.
4. Préparez une solution savonneuse tiède avec un détergent liquide non abrasif (140° F/60° C). Avec un chiffon propre et humide trempé dans la solution, essuyez le panneau de la tête de pulvérisation.
5. Démontez alors la tête de pulvérisation Peak Extraction en enlevant le joint noir.
6. Immergez et lavez toutes les pièces individuelles dans la solution. Assurez-vous que tous les trous de tête de pulvérisation sont entièrement dégagés et exempts de tout résidu de produit ou d'entartrage.
7. Après avoir lavé les pièces de tête de pulvérisation, rincez-les abondamment à l'eau claire.
8. Remontez la tête de pulvérisation et revissez-la dans le raccord de sortie fileté. Le tête de pulvérisation doit être serrée à la main seulement.

Il pourra être nécessaire de ré-étalonner la machine du fait de l'entartrage. Si la machine est nettoyée et le tartre est enlevé, la machine doit être ré-étalonnée pour obtenir les volumes désirés. Consultez le manuel de programmation en ce qui concerne la procédure d'étalonnage afin de vérifier que le débit de la tête de pulvérisation correspond au débit programmé.

PROGRAMMATION EN COURS

À l'aide de l'affichage piloté par menu à l'avant de la cafetière, l'opérateur peut changer ou modifier les divers paramètres d'infusion comme les températures, volumes, dérivation, infusion par impulsion, pré-infusion, smartWAVE, temps d'égouttement et durée de fraicheur. L'opérateur peut adapter le processus d'infusion à ses spécifications, ce qui permettra l'infusion précise de divers arômes de café.

COMMANDES DE FONCTIONNEMENT

Pour accéder au mode de programmation, et pour faire défiler les différents écrans de fonction, des commutateurs de programmation cachés sont utilisés. Cinq de ces commutateurs seront utilisés pour configurer la cafetière.

A. INFUSION gauche/droite

Quand l'écran principal est visible, choisissez le bouton d'INFUSION pour commencer un cycle d'infusion du côté choisi.

B. PROGRAMMATION

Touchez le logo de BUNN pendant 2 secondes pour saisir la programmation.

C. COMMUTATEURS DE SÉLECTEUR DE LOTS

Sélectionner l'icône correspondant aux lots Petit, Moyen et Grand sélectionne la quantité de produit à infuser du côté choisi. Le surlignage de l'icône indique la sélection de lot à infuser.

D. CHOIX DE RECETTE

Choisissez le bouton pour choisir parmi les recettes sauvegardées lors de la programmation.

NOTES DE PROGRAMMATION IMPORTANTES - LISEZ ATTENTIVEMENT -

N'oubliez jamais de placer un récipient et un entonnoir sous la tête de pulvérisation lorsque vous faites fonctionner la cafetière pendant le paramétrage de CALIBRATE FLOW (étalonnage de débit) et en testant les vannes d'infusion et de dérivation dans SERVICE TOOLS/TEST UTPUT (outils de service/test des sorties).

COMMENT ACCÉDER À LA PROGRAMMATION

Pour entrer dans le mode de programmation, l'écran d'accueil doit être présent sur l'affichage. Touchez pendant 2 secondes le logo de BUNN sur le haut de l'affichage. L'écran d'ACCÈS DE SERVICE apparaîtra sur l'affichage.

COMMENT QUITTER LA PROGRAMMATION

Pour annuler le mode de programmation à tout moment, choisissez le logo de BUNN en haut de l'affichage. L'affichage reviendra à l'écran d'accueil.

S'il n'y a aucune interaction avec l'écran tactile pendant cinq minutes en mode de programmation, l'affichage reviendra automatiquement à l'écran d'accueil.

Touchez pendant 2 secondes


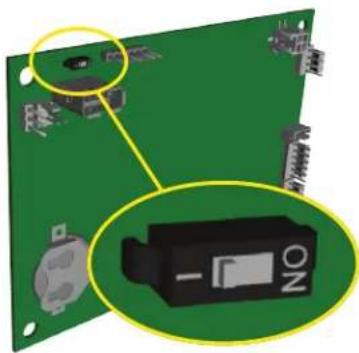

VERROUILLAGE DE PROGRAMMATION

Ce commutateur est situé sur la carte graphique située sous le panneau supérieur de la cafetière. Le commutateur peut être paramétré pour empêcher l'accès aux paramètres de programmation avancés de la cafetière. Une fois tous les paramètres d'infusion corrects programmés, l'opérateur peut mettre le commutateur sur la position de MARCHE pour empêcher quiconque de visualiser et de changer les paramètres. La cafetière doit être déconnectée quand on règle le commutateur.

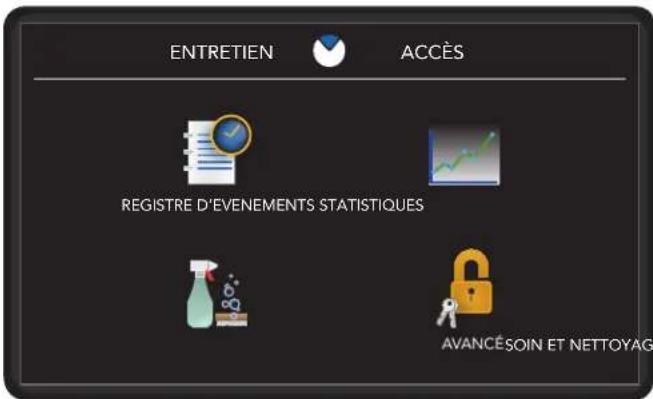

Pour accéder à ce menu, touchez le logo de BUNN pendant 2 secondes en présence de l'écran d'accueil. C'est le premier écran qui apparaît sur l'affichage quand on accède au mode de programmation. Si le ver-rouillage de programmation est validé, l'icône avancée n'apparaît pas tant que cette caractéristique n'est pas neutralisée. Choisissez n'importe quelle icône pour accéder aux sous-menus.

ENTRETIEN ACCÈS REGISTRE D'EVENEMENTS STATISTIQUES AVANCÉSOIN ET NETTOYAG

a continué >

PROGRAMMATION

HISTORIQUE D'ÉVÉNEMENTS - Choisissez cette icône pour visualiser les cycles courants, les cycles de vie, et la longueur/nombre de fois où certains composants sont activés.

STATISTIQUES - Choisissez cette icône pour visualiser la quantité de cycles d'infusion par taille de lots. Les modèles jumelés indiqueront des nombres distincts pour les cycles d'infusion à gauche et à droite. Le deuxième sous-écran dans Statistiques Affichera le modèle, la version d'affichage et la numéro de version d'entrée-sortie.

CARE & CLEANING (Soin et nettoyage) - choisissez cette icône pour visualiser les instructions de nettoyage. Le contenu d'instruction décrit comportera une image avec une courte description de l'action qui devrait se dérouler.

ADVANCED (Avancé) - Choisir cette icône affichera un écran de saisie de mot de passe. Par défaut, le mot de passe peut être contourné en choisissant ENTER. Par défaut, saisir 7738 sur cet écran accordera la permission de créer un mot de passe. Créer un mot de passe empêchera l'entrée dans le Menu de service.

MENU DE SERVICE

Pour accéder à ce menu, choisissez l'icône AVANCÉ tout en visualisant l'écran d'ACCÈS DE SERVICE sur l'affichage. Si le verrouillage de programmation est validé, on ne peut pas accéder à ce menu tant que cette fonctionnalité n'est pas neutralisée. Choisissez n'importe quelle icône pour accéder aux sous-menus.

AVANCÉ MEN RECETTES RÉGLAGES DE LA MACHINE ENTRETEN ÉTALONNAGES IMPORTATION /EXPORTATION

OPTIONS DE MENU DE SERVICE

RECIPES (recettes) - Choisissez cette icône pour neutraliser, valider, ajouter ou modifier des recettes.

MACHINE SETTINGS (paramètres de machine) - Choisissez cette icône pour régler les paramètres sur la cafetière.

SERVICE - Choisissez cette icône pour accéder à des fonctions de diagnostic de haut niveau et aux renseignements de service.

CALIBRATIONS (étalonnages) - Choisissez cette icône pour effectuer les réglages nécessaires pour garantir une infusion précise.

IMPORT/EXPORT - Choisissez cette icône pour importer/exporter des graphiques d'écran ou des recettes.

a continué >

PROGRAMMATION

VISUALISATION ACTIF, NUMÉRO DE SÉRIE ET DE SERVICE

1. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.
2. Choisissez l'icône AVANCÉ.
3. À l'écran de PASSWORD ENTRY (saisie de mot de passe), choisissez ENTER (saisir).
4. À l'écran MENU DE SERVICE, choisissez l'icône SERVICE.
5. Choisissez SERVICE NUMBERS (Numéros de service) pour voir les numéros d'actif, de série et de service.

REMARQUE: Le numéro d'actif sera affiché s'il a été configuré lors de la programmation, autrement il n'apparaîtra pas.

COMMENT CALIBRER LE DÉBIT DE LA TÊTE DE PULVÉRISATION

Cette fonction permet à l'opérateur de tester et de saisir le débit réel de l'eau sortant de la/les tête(s) de pulvérisation. Cette opération comprend une distribution d'eau d'une minute pour déterminer le débit réel. Assurez-vous que la cafetière est à la température de service avant d'effectuer un étalonnage de tête de pulvérisation.

1. Placez un récipient, précisément gradué d'une capacité minimale de 60 oz (1,8 l), sous l'entonnoir.
2. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.
3. Choisissez l'icône AVANCÉ.
4. À l'écran de PASSWORD ENTRY (saisie de mot de passe), choisissez ENTER (saisir). (Si un mot de passe est exigé, saisissez le code sur cet écran).

5. À l'écran MENU DE SERVICE, choisissez l'icône CALIBRATION (étalonnage).

6. Pour les modèles ICB simples, il n'a a qu'une seule tête de pulvérisation à étalonner. Pour les modèles ICB jumelés, il y a une tête gauche et une droite à étalonner. Assurez-vous que le récipient est sous la bonne tête de pulvérisation pour l'étalonnage.

7. Choisissez le bouton START (commencer) pour lancer une 1 minute de distribution d'eau chaude par la tête de pulvérisation.

8. L'affichage indiquera que le temps de distribution restant avec l'option d'arrêter la distribution au besoin. Le temporisateur de 60 secondes de l'affichage comptera à rebours jusqu'à zéro.

9. Quand le compteur atteint zéro, l'affichage change pour permettre de saisir à la quantité d'eau mesurée dans le récipient et de la sauvegarder dans la programmation. Mesurez la quantité de l'eau dans le récipient et choisissez la case blanche sur l'écran pour saisir la valeur correspondant à la quantité dans le récipient.

10. Choisissez SAVE (sauvegarder).

11. L'affichage doit maintenant indiquer le débit réel de la tête de pulvérisation.

12. Répétez les étapes 1 à 7 pour étalonner l'autre côté. (Modèles ICB jumelés seulement)

PROGRAMMATION

COMMENT ÉTALONNER LE DÉBIT DE DÉRIVATION

Cette fonction permet à l'opérateur de tester et de saisir le débit réel de l'eau sortant de la dérivation. Cette opération comprend une distribution d'eau d'une minute pour déterminer le débit réel. Assurez-vous que la cafetière est à la température de service avant d'effectuer un étalonnage de dérivation.

1. Placez un récipient, précisément gradué d'une capacité minimale de 60 oz (1,8 l), sous l'entonnoir.
2. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.

3. Choisissez l'icône AVANCÉ.

4. À l'écran PASSWORD ENTRY, choisissez ENTER (si un mot de passe est exigé, saisissez le code à cet écran).

5. À l'écran MENU DE SERVICE, choisissez l'icône CALIBRATION (étalonnage).

6. Pour les modèles ICB simples, il n'a a qu'une seule dérivation à étalonner. Pour les modèles ICB jumelés, il y a une dérivation gauche et une droite à étalonner. Assurez-vous que le récipient est sous la station d'infusion pour l'étalonnage.

7. Choisissez le bouton START (commencer) pour lancer une 1 minute de distribution d'eau chaude par la dérivation.

8. L'affichage indiquera que le temps de distribution restant avec l'option d'arrêter la distribution au besoin. Le temporisateur de 60 secondes de l'affichage comptera à rebours jusqu'à zéro.

9. Quand le compteur atteint zéro, l'affichage change pour permettre de saisir à la quantité d'eau mesurée dans le récipient et de la sauvegarder dans la programmation. Mesurez la quantité de l'eau dans le récipient et choisissez la case blanche sur l'écran pour saisir la valeur correspondant à la quantité dans le récipient.

10. Choisissez SAVE (sauvegarder).

11. L'affichage doit maintenant indiquer le débit réel de la dérivation.

12. Répétez les étapes 1 à 7 pour étalonner l'autre côté. (Modèles ICB jumelés seulement)

PROGRAMMATION

RENOMMER UNE RECETTE

Il y a 5 pages contenant 6 noms de recettes (30 en tout). Par défaut, des noms de recettes sont préréglés à l'usine. L'opérateur peut renommer n'importe quelle recette.

1. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.
2. Choisissez l'icône AVANCÉ.
3. À l'écran PASSWORD ENTRY, choisissez ENTER (si un mot de passe est exigé, saisissez le code à cet écran).
4. À l'écran MENU DE SERVICE, choisissez l'icône RECIPE (recette).
5. L'écran RECIPE EDIT (édition de recette) sera affiché. Au besoin, utilisez la flèche de déroulement en de l'écran pour naviguer vers le nom de recette qu'on désire éditer. Choisissez le nom de recette.

REMARQUE: Les boutons colorés en bleu représentent des recettes avec des tailles de lots validées; ces recettes apparaîtront dans la liste de choix de recettes de l'écran d'accueil. Les boutons colorés en Gris représentent des recettes avec toutes les tailles de lots neutralisées; ces noms de recette n'apparaîtront pas dans la liste de choix de recettes de l'écran d'accueil jusqu'à ce qu'une taille de lots soit validée.

1. Choisissez le rectangle blanc qui contient le nom actuel de la recette.
2. Utilisez l'écran tactile pour saisir un nouveau nom de recette. Choisissez ENTER une fois cela fait.
3. Choisissez SAVE pour sauvegarder le nouveau nom de recette dans la programmation.

VALIDATION/NEUTRALISATION DES TAILLES DE LOTS

L'opérateur peut configurer une recette avec un maximum de 3 tailles de lots. La neutralisation de toutes les tailles de lots pour n'importe quelle recette donnée l'enlèvera de la liste de choix de recettes à l'écran d'accueil.

1. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.
2. Choisissez l'icône AVANCÉ.
3. À l'écran PASSWORD ENTRY, choisissez ENTER (si un mot de passe est exigé, saisissez le code à cet écran).
4. À l'écran MENU DE SERVICE, choisissez l'icône RECIPE (recette).
5. L'écran RECIPE EDIT (édition de recette) sera affiché. Au besoin, utilisez la flèche de déroulement en de l'écran pour naviguer vers le nom de recette qu'on désire éditer. Choisissez le nom de recette.
6. Choisissez les tailles de lots qu'on souhaite proposer avec la recette en choisissant la case blanche jouxtant chaque icône de taille de lot. Valider la taille en lots sans éditer les paramètres de recette de lots configurera automatiquement des paramètres de recette avec les paramètres implicites (volume, déviation, pré-infusion, etc.).
7. Choisissez SAVE pour sauvegarder les changements apportés à la recette.

PROGRAMMATION

MODIFICATION DES RECETTES

Par défaut, les paramètres de recettes sont préréglés à l'usine. L'opérateur peut choisir de valider, neutraliser et modifier n'importe quel paramètre de recette.

ÉDITERREGULAR VOLUMEDÉRIVATIONPRÉ-INFUSERIMFUSION PULSÉE SMARTWAVE TEMPS D'ÉGOUTTEMENT FRESCURA REVISAR RECETA

COMMENT ACCÉDER AUX PARAMÈTRES DE RECETTES

1. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.

2. Choisissez l'icône AVANCÉ.

3. À l'écran PASSWORD ENTRY, choisissez ENTER (si un mot de passe est exigé, saisissez le code à cet écran).

4. À l'écran MENU DE SERVICE, choisissez l'icône RECIPE (recette).

5. L'écran RECIPE EDIT (édition de recette) sera affiché. Au besoin, utilisez la flèche de déroulement en de l'écran pour naviguer vers le nom de recette que vous désirez éditer. Choisissez le nom de recette.

6. Validez la taille de lot que vous souhaitez modifier en choisissant la case blanche. Si la taille de lots est déjà validée selon l'indication de la coche verte, passez à la prochaine étape.

7. Choisissez l'icône de lots jouxtant la taille que vous souhaitez modifier (petite, moyenne et grande).

8. L'écran affichera un menu des icônes représentant les paramètres que vous pouvez valider, neutraliser ou modifier.

VOLUME - Cette icône permet les réglages de volume. Chaque taille de lot petite, moyenne, et grande, aura des plages de volumes d'infusion parmi lesquelles choisir. Appuyer sur SAVE après avoir saisi un chiffre confirmera le changement et entraînera la sortie vers l'écran de paramètres de recettes.

DÉRIVATION - Cette icône règle la dérivation sous forme de pourcentage du volume total infusé. Ceci signifie que le pourcentage établi contournera la café moulu à travers l'entonnoir jusqu'à la verseuse. Si la dérivation est utilisée dans une recette, elle ne sera actionnée qu'au bout de 30 secondes de temps de pulvérisation. L'opérateur appuiera sur SAVE pour confirmer leur saisie, qui entraînera la sortie vers l'écran de paramètres de recettes.

PRÉ-INFUSION - La Pré-Infusion se compose de deux parties ; le premier détrempage initial du café et la première période initiale d'ARRÊT avant le début du reste du cycle d'infusion. L'opérateur pourra infuser avec seulement la pré-infusion, s'il le préfère. L'opérateur doit valider cette fonctionnalité en cochant la case. Pour régler une heure de "MARCHE", l'opérateur peut choisir le champ de texte. Ceci sollicitera le pavé numérique pour saisir l'heure désirée. Pour confirmer un changement, l'opérateur doit appuyer sur le bouton SAVE. L'icône de taille de lots dans le coin supérieur droit de l'écran permettra à l'opérateur d'afficher les différentes tailles de lots. Si l'opérateur passe à une taille de lot différente, ces paramètres doivent être mis à jour dans les champs. Neutraliser la fonctionnalité estompera les champs de texte blancs. L'opérateur ne pourra régler ce paramètre que si la fonctionnalité est validée.

a continué >

PROGRAMMATION

INFUSION PAR IMPULSION - Des paramètres Pré-infusion et de dérivation seront pris en considération s'ils sont déjà configurés. L'opérateur.utilisera les champs de texte pour saisir des heures. Quand on saisit le temps sur la tête de pulvérisation, les onces ou millilitres (selon les unités configurées sur la machine) dispersés pour ce laps de temps seront affichés. La quantité d'eau dispersée sera d'autant plus grande plus le temps de marche est long. Si le temps est diminué, le volume doit baisser aussi. Le volume affiché sera obtenu à partir de la moyenne des paramètres d'étalonnage de la tête de pulvérisation gauche et droite. En configurant le temps de pause, l'opérateur choisit pendant combien de temps arrêter la tête de pulvérisation; ceci n'est pas une durée accumulée. Cette durée est le temps pendant lequel la tête de pulvérisation s'arrêtera pendant le programme d'impulsion avant de se remettre en marche. Les temps de marche et d'arrêt auront des limites que l'opérateur pourra configurer en fonction des paramètres de la recette. Lors de la configuration du programme, le temps total d'infusion changera et sera plus court ou plus long selon les paramètres du programme. Les durées de pause plus longues rallongent le temps d'infusion total dans la plupart des cas. Le bouton de calcul automatique configure automatiquement un programme sur la base des paramètres de la recette. Save confirmera et sauvegardera les paramètres de la taille de lot de cette recette. L'icône de taille de lots fera défiler les autres tailles validés pour permettre à l'opérateur de configurer l'infusion par impulsion pour un lot d'une taille différente de cet écran.

Infusion par impulsion automatique - Une infusion par impulsion automatique est un programme paramétré de 7 impulsions qui a été calculé par les paramètres.configurés par l'opérateur. L'opérateur doit indiquer le volume de lots, le pourcentage de la dérivation, la durée de pré-infusion et le temps d'égouttement. La durée hors service de l'impulsion est calculée sur un temps d'infusion supplémentaire de 30 secondes pour le 6 impulsions hors service entre les 7 impulsions en service. Durée hors service = 10 s/impulsion = 60 s/6 impulsions

Infusion par impulsion manuelle - Si un opérateur souhaite régler la durée d'infusion reçue de l'impulsion automatique, il peut changer ou régler les durées en service/hors service restantes. Faire ceci peut prolonger ou raccourcir la durée d'infusion calculée originellement pour l'infusion à impulsion automatique ainsi l'opérateur va maintenant commander les périodes en service et hors service utilisés pour composer un programme d'impulsion.

SMARTWAVE® - Ceci est une fonctionnalité d'infusion qui change la trajectoire de l'eau sortant de le tête de pulvérisation afin d'améliorer l'uniformité de l'extraction. Ceci est accompli en activant la pompe à air seulement pendant les temps de marche de la tête de pulvérisation. Quand la valve de la tête de pulvérisation est ouverte, la pompe à air est actionnée et propulse un jet d'air qui élargit la forme du jet d'eau arrosant le café moulu. L'opérateur pourra configurer le SmartWAVE de 1 à 14. Les boutons +/- permettent d'augmenter ou diminuer en pas de progression de 1. Chaque chiffre représente la mise en marche à deux reprises pendant le cycle d'infusion de la pompe à air. 1 (2) à 14 (28). Il y aura toujours une période d'éruption de 5 secondes à la fin de l'infusion. Cela évacuera l'eau dans la tête de pulvérisation pour éviter l'entartrage.

TEMPS D'ÉGOUTTEMENT - Le temps d'égouttement est le temps prévu pour permettre l'égouttement de tout excédent de café de l'entonnoir une fois l'infusion terminée. L'opérateur pourra ajouter jusqu'à 5 minutes. Si aucun temps n'est ajouté l'infusion s'achèvera et les verrous de l'entonnoir se lèveront.

FRAÎCHEUR - Ce temps permet de maîtriser la qualité de la boisson. Une alerte sera affichée sur tout l'écran et indiquera que la recette est arrivée à expiration. Une fois l'alerte reconnue, l'opérateur pourra infuser normalement.

REVIEW (passage en revue) - Choisir cette icône donnera à l'opérateur une autre méthode pour configurer une recette. Cette méthode utilise une présentation en tableau qui affiche les paramètres et les valeurs configurés. Choisir la zone blanche emmènera l'opérateur directement à la page d'édition de ce paramètre. L'opérateur peut changer la valeur, SAVE (sauvegarder), et ressortir par l'écran de passage en revue de recette.

a continué >

PROGRAMMATION

RÉGLAGES DE LA MACHINE

Choisir Brew Settings (paramètres d'infusion) conduira directement l'utilisateur à l'écran de paramétrage de la température. Cet écran permet de paramétrer la température à la laquelle le réservoir essaye de chauffer et de maintenir, et le seuil auquel le système permet de procéder à l'infusion (si le verrouillage d'infusion est actif). La température réglée de réservoir est le point consigne auquel le réchauffeur essaye d'atteindre, et la température de service est la température à laquelle le système permet à l'infusion de se dérouler que la fonctionnalité de verrouillage d'infusion soit active ou non.

MACHINECONSTRUCTION PARAMÈTRES RÉGIONAUX PARAMÈTRES D'INFUSEUR PARAMÈTRES D'INFUSION PARAMÈTRES DU SERVEUR

COMMENT ACCÉDER AUX PARAMÈTRES RÉGLAGES DE LA MACHINE

1. Touchez le logo de BUNN pendant 2 secondes pour entrer dans l'écran d'ACCÈS DE SERVICE.
2. Choisissez l'icône AVANCÉ.
3. À l'écran PASSWORD ENTRY, choisissez ENTER (si un mot de passe est exigé, saisissez le code à cet écran).
4. À l'écran MENU DE SERVICE, choisissez l'icône MACHINE SETTINGS (paramètres de machine).
5. L'écran PARAMÈTRES DE MACHINE sera affiché. L'écran affichera un menu des icônes représentant les paramètres que vous pouvez valider, neutraliser ou modifier.

PARAMÈTRES RÉGIONAUX - Les paramètres régionaux permettent à l'utilisateur de changer la langue, l'heure et la date, les unités et le mot de passe de la cafetière. Choisir chaque bouton conduira l'utilisateur à cette catégorie respective. Le bouton de programmation Bunn conduira l'utilisateur à l'écran d'accueil principal.

PARAMÈTRES DE CAFETIÈRE - Les paramètres de machine permettent à l'opérateur de procéder à des changements à l'économiseur d'énergie, à la détection d'entonnoir et à l'écran de veille. La coche verte signifie que la fonctionnalité est validée. Appuyer à nouveau sur le bouton neutralisera cette fonctionnalité et la coche verte disparaîtra et laissera une case blanche vide. Une fois validée si la fonctionnalité a des paramètres à configurer, l'utilisateur sera conduit directement aux écrans de configuration.

PARAMÈTRES D'INFUSION - Les utilisateurs peuvent appuyer sur le chiffre de température paramétrée pour aller sur un écran de saisie de pavé numérique pour changer la valeur. La température de service fonctionnera pareillement, mais on ne peut y accéder que si le verrouillage d'infusion est validé. Si le verrouillage d'infusion est neutralisé, la température de service est estompée et le bouton deviendra inactif. Choisir la case de verrouillage d'infusion alternera les états entre validé et neutralisé. Si la température de service est active, elle permet de saisir une valeur sur une plage de 2 à 20 degrés Fahrenheit inférieure à la température paramétrée du réservoir.

a continué >

Brew Settings (Paramètres d'infusion)

On y accède par le biais de MACHINE SETTINGS (Paramètres de machine). Il y a plusieurs paramètres réglables affichés dans l'option Brew Settings (Paramètres d'infusion).

Écran par défaut pour Brew Settings (Paramètres d'infusion)

Écran Brew Settings (Paramètres d'infusion) avec options sélectionnées pour Cold Brew Mode (Mode d'infusion à froid)

Brew Mode (Mode d'infusion) :

Le mode d'infusion À FROID permet à l'opérateur de préparer un concentré ou une infusion à froid prête à boire, rapidement et de façon cohérente. Lorsqu'il est activé, le mode d'infusion À FROID utilise une plage de températures allant d'élevées à ambiantes (37,7°C-48,8°C/100°F-120°F) et génère le menu avec les recettes par défaut de l'infusion à froid. Une purge du réservoir se lancera si vous passez du mode d'infusion À CHAUD au mode d'infusion À FROID.

Le mode d'infusion À CHAUD permet à l'opérateur de préparer et de distribuer un café infusé à chaud prêt à boire, rapidement et de façon cohérente. Lorsqu'il est activé, le mode d'infusion À CHAUD utilise une plage de températures élevées (60°C-97,2°C/140°F-207°F) et génère le menu avec les recettes par défaut de café infusé à chaud.

Le flocon indique une recette du mode d'infusion à froid

BUNN COLD CONCENTRATE COLD BREW RTD BREW BREW BUNN REGULAR ETHIOPIA BREW BREW

Tank Set (Température du réservoir) : TANK SET (Température du réservoir) est un paramètre de température pour l'eau dans le réservoir. La valeur saisie et sauvegardée sera utilisée comme température par défaut pour l'infusion de café. Les plages de températures minimale et maximale dépendent du mode d'infusion sélectionné.

Lowest Recipe Temp (Température de la recette la plus basse) : Lorsque l'infusion À FROID est sélectionnée avec l'option RECIPE TEMPERATURE (Température de la recette) activée, le paramètre TANK SET (Température du réservoir) changera pour LOWEST RECIPE TEMP (Température de la recette la plus basse). Ajustez le paramètre pour préciser la température la plus basse qui sera utilisée pour les recettes.

Ready Temp (Température de service) : READY TEMP (Température de service) représente la température la plus basse nécessaire pour l'eau du réservoir avant que la machine puisse infuser du café. Ceci n'est disponible que lorsque l'option BREW LOCKOUT (Verrouillage d'infusion) est activée.

Ready Within (Plage de température) : Lorsque l'option COLD brew (infusion À FROID) est sélectionnée avec l'option RECIPE TEMPERATURE (Température de la recette) activée, le paramètre READY TEMP (Température de service) changera pour READY WITHIN (Plage de température). Ajustez ce paramètre pour préciser le nombre de degrés nécessaires pour LOWEST RECIPE TEMP (Température de la recette la plus basse) avant que la machine puisse infuser du café.

Brew Lockout (Verrouillage d'infusion) : Si l'option BREW LOCKOUT (Verrouillage d'infusion) est activée, la machine ne permettra pas au café d'être infusé jusqu'à ce que l'eau du réservoir atteigne une température minimale précisée dans le champ READY TEMP (Température de service). Si l'option BREW LOCKOUT (Verrouillage d'infusion) est désactivée, le champ READY TEMP (Température de service) est gris et le bouton inactif.

Recipe Temperature (Température de la recette) : Cette fonction permet à l'utilisateur de régler individuellement, pour chaque recette, les températures cibles d'infusion. L'option Recipe Temperature (Température de la recette) doit être activée avant de s'afficher dans RECIPE EDIT (Modifier la recette). Lorsque l'option est activée, la machine ne montre que les recettes liées au mode d'infusion sélectionné. Par exemple, si Cold Brew (Infusion à froid) est sélectionné avec l'option Recipe Temperature (Température de la recette) activée, la machine ne montre pas les recettes pour le mode d'infusion à chaud dans d'autres menus ou sur l'écran d'accueil. Lorsque l'option Recipe Temperature (Température de la recette) est désactivée, les recettes des modes à chaud et à froid s'affichent dans d'autres menus.

PROGRAMMATION

Activation des paramètres du serveur FRESHlink

1. Touchez le logo BUNN pendant 3 secondes pour accéder à l'ACCÈS DE SERVICE.
2. Sélectionnez l'icône AVANCÉ.
3. Sur l'écran ENTRÉE DU MOT DE PASSE, appuyez sur ENTRÉE (ou si un mot de passe est requis, saisissez le code).
4. Dans l'écran MENU DE SERVICE, sélectionnez l'icône PARAMÈTRES DU SERVEUR.
5. L'écran PARAMÈTRES DU SERVEUR s'affiche.
6. Cochez la case blanche pour activer FRESHlink. Une coche verte apparaîtra dans la case lorsque l'option est activée.
7. Une fois terminé, une nouvelle icône SERVEURS s'affichera sur l'écran ACCÈS DE SERVICE.

REMARQUE : à ce point, la fonctionnalité est activée mais ne fonctionnera pas correctement (comme indiqué par le 0 dans le serveur) car aucun serveur n'est activé.

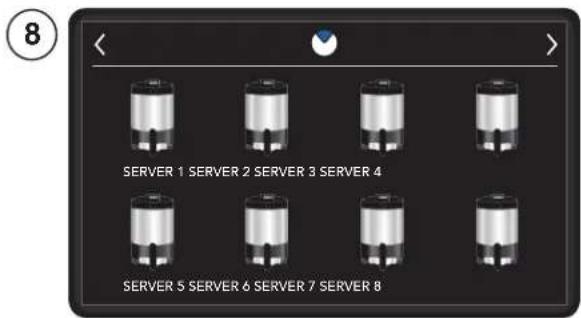

1. Sélectionnez l'une des icônes de serveur sur l'écran SÉLECTION DU SERVEUR.

2. Une fois qu'un serveur est sélectionné, l'écran MODIFIER SERVEUR s'affiche. Cela permet à l'utilisateur de nommen le serveur.

3. Pour activer le serveur, cochez la case ACTIVÉ. Lorsque la coche verte apparaît, il sera possible de choisir ce serveur lors de l'infusion sur la machine.

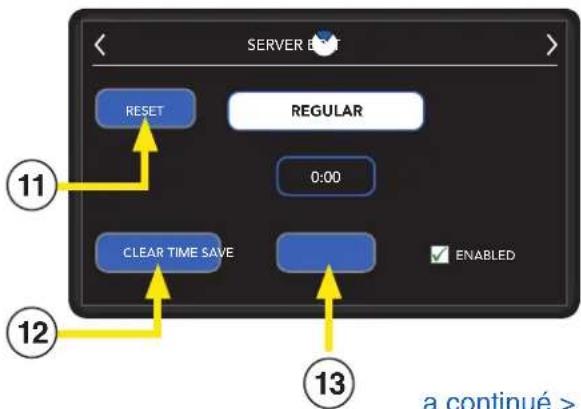

4. La réinitialisation remettra le nom par défaut SERVER 1.
5. L'utilisateur peut effacer le temps restant sur un serveur à tout moment en appuyant sur le bouton EFFACER LE TEMPS. Cela arrêtera le temps de fraîcheur et l'empêchera d'afficher une alarme sur l'écran de veille affiché.
6. Sélectionnez SAUVEGARDER lorsque vous avez terminé.

SERVERS FRESHlink 5 6

8 SERVER 1 SERVER 2 SERVER 3 SERVER 4 SERVER 5 SERVER 6 SERVER 7 SERVER 8

9 SERVER RESET SERVER 1 0:00 CLEAR TIME SAVE 10 ENABLED

SERVER BOOT RESET REGULAR 0:00 CLEAR TIME SAVE ENABLED 11 12 13 a continué >

PROGRAMMATION

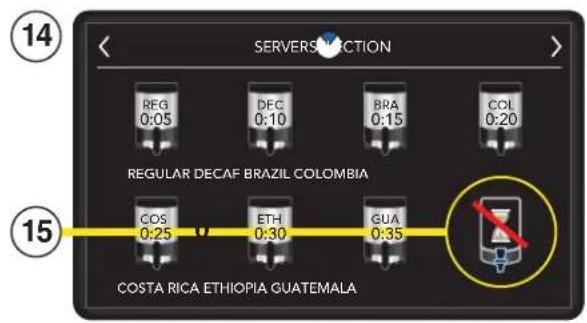

1. Lorsque l'opérateur appuie sur le bouton d'infusion, l'écran SÉLECTION DU SERVEUR s'affiche. L'utilisateur peut choisir le serveur sur lequel préparer sa recette.
2. L'icône AUCUN SUIVI permet de préparer une recette sans que le temps de fraîcheur ne soit suivi.
3. Après la sélection du serveur, la cafetière passe à l'écran du compte à rebours. La machine va maintenant préparer le lot comme prévu.

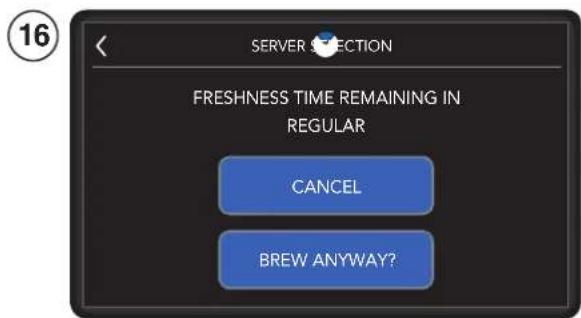

REMARQUE : Si un serveur est sélectionné avec le temps restant, l'écran suivant s'affiche également pour confirmer l'infusion.

1. Après trente secondes d'inactivité, un écran de veille affichant les serveurs et les temps de fraîcheur s'affiche. Le serveur avec le moins de temps de fraîcheur s'affichera en premier.
   REMARQUE : Si l'écran est touché, l'écran d'accueil s'affiche.

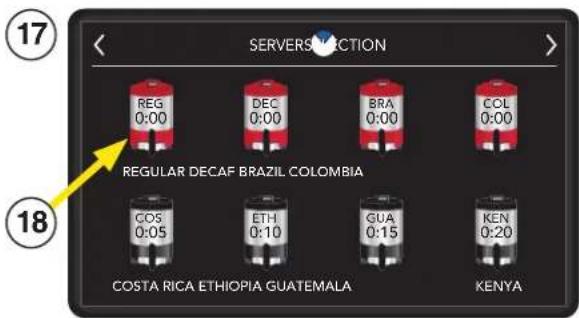

2. Si le temps de fraîcheur d'un serveur a expiré, le serveur clignotera en rouge.
3. Lorsque l'utilisateur accède à l'écran ACCÈS DE SERVICE, après avoir appuyé et maintenu enfoncé le logo BUNN, l'icône SERVEURS lui permettra de voir tous les serveurs actifs surveillés.

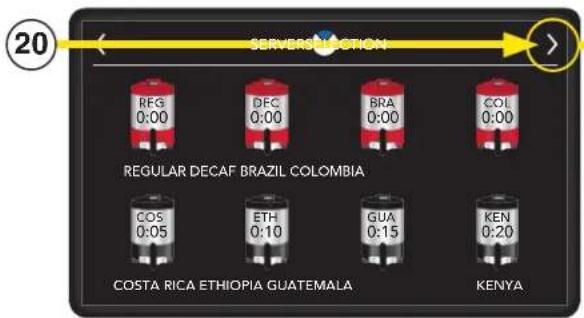

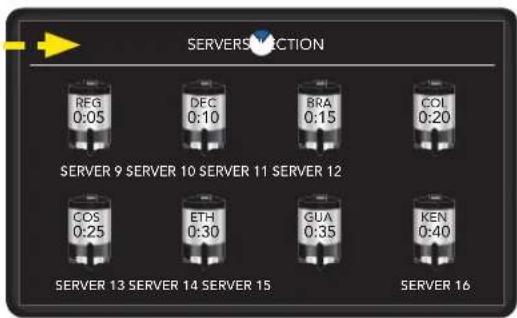

4. Si plus de 8 serveurs sont surveillés, une flèche apparaîtra dans le coin supérieur droit de l'écran. Cela permettra à l'utilisateur de passer à une deuxième page pour visualiser les prochains huit serveurs.

14 SERVERSLECTION REG 0:05 DEC 0:10 BRA 0:15 COL 0:20 REGULAR DECAF BRAZIL COLOMBIA COS 0:25 ETH 0:30 GUA 0:35 15 COSTA RICA ETHIOPIA GUATEMALA

SERVER SELECTION FRESHNESS TIME REMAINING IN REGULAR CANCEL BREW ANYWAY?

SERVERS 17 REG 0:00 DEC 0:00 BRA 0:00 COL 0:00 REGULAR DECAF BRAZIL COLOMBIA COS 0:05 ETH 0:10 GUA 0:15 KEN 0:20 COSTA RICA ETHIOPIA GUATEMALA KENYA

20 SERVERNAOTION REG 0:00 DEC 0:00 BRA 0:00 COL 0:00 REGULAR DECAF BRAZIL COLOMBIA COS 0:05 ETH 0:10 GUA 0:15 KEN 0:20 COSTA RICA ETHIOPIA GUATEMALA KENYA

SERVERS SECTION REG 0:05 DEC 0:10 BRA 0:15 COL 0:20 SERVER 9 SERVER 10 SERVER 11 SERVER 12 COS 0:25 ETH 0:30 GUA 0:35 KEN 0:40 SERVER 13 SERVER 14 SERVER 15 SERVER 16
