DN-70542 - Carte réseau / adaptateur Digitus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur réseau USB sans fil
Marque	Digitus
Modèle	DN-70542
Normes sans fil	IEEE 802.11b/g/n
Gamme de fréquence	2412-2472 MHz (b/g/n HT20), 2422-2462 MHz (n HT40)
Puissance de transmission	< 20 dBm EIRP
Version matérielle	V1.1
Version logicielle	1030.38
Interface	USB 2.0
Compatibilité système	Windows Vista, 7, 8, 10
Sécurité sans fil	WEP, WPA, WPA2
Alimentation	Via port USB (5V)
Dimensions (approx.)	20 x 15 x 8 mm
Poids (approx.)	5 g
Couleur	Noir
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Contenu de l'emballage	Adaptateur, CD de pilotes, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser dans un environnement sec à l'abri de l'humidité et des sources de chaleur.
Pièces détachées et réparabilité	Non applicable (appareil non réparable, pas de pièces détachées disponibles)
Certification	CE

FOIRE AUX QUESTIONS - DN-70542 Digitus

Comment installer le pilote de l'adaptateur Digitus DN-70542 ?

Insérez le CD fourni dans le lecteur CD-ROM, puis cliquez sur 'Install Driver' dans la fenêtre d'autorun. Suivez les instructions de l'assistant d'installation. Après l'installation du logiciel, branchez l'adaptateur sur un port USB 2.0. Le système installera automatiquement les pilotes. Redémarrez l'ordinateur si nécessaire.

L'adaptateur Digitus DN-70542 est-il compatible avec Windows 10 ?

Oui, le DN-70542 est compatible avec Windows 10. L'installation se fait via le CD de pilotes ou en téléchargeant les pilotes depuis le site d'Assmann.

Que faire si l'adaptateur n'est pas reconnu par l'ordinateur ?

Vérifiez que l'adaptateur est correctement inséré dans un port USB fonctionnel. Essayez un autre port USB. Si le problème persiste, réinstallez les pilotes en désinstallant d'abord les pilotes existants depuis le Gestionnaire de périphériques.

Comment connecter l'adaptateur à un réseau Wi-Fi ?

Après l'installation du pilote, cliquez sur l'icône 'Utilité d'adaptateur' dans la barre des tâches ou dans le menu Démarrer. Cliquez sur 'Available networks', sélectionnez votre réseau, puis cliquez sur 'Add to Profile'. Entrez la clé de sécurité si nécessaire et cliquez sur 'OK'.

Quelles sont les normes Wi-Fi supportées par le DN-70542 ?

L'adaptateur supporte les normes IEEE 802.11b/g/n avec une fréquence de 2,4 GHz.

Le DN-70542 peut-il fonctionner sous macOS ou Linux ?

Le manuel mentionne uniquement la compatibilité avec Windows (Vista, 7, 8, 10). Pour macOS ou Linux, des pilotes tiers peuvent être disponibles, mais ils ne sont pas fournis par le fabricant.

Comment savoir si l'adaptateur est correctement installé ?

Ouvrez le Gestionnaire de périphériques. Sous 'Cartes réseau', vous devriez voir 'Realtek RTL8188CU Wireless LAN 802.11n USB 2.0 Network Adapter' sans point d'exclamation jaune.

Quelle est la portée de l'adaptateur sans fil ?

La portée dépend de l'environnement. En intérieur, elle peut atteindre environ 30 mètres en standard. Les obstacles comme les murs réduisent la portée.

Puis-je utiliser le DN-70542 avec une connexion Wi-Fi 5 GHz ?

Non, le DN-70542 fonctionne uniquement sur la bande 2,4 GHz. Il ne supporte pas la bande 5 GHz.

Comment obtenir la déclaration de conformité ?

La déclaration de conformité peut être demandée par courrier à Assmann Electronic GmbH, Auf dem Schüffel 3, 58513 Lüdenscheid, Germany. Vous pouvez également la télécharger sur le site www.assmann.com.

MODE D'EMPLOI DN-70542 Digitus

Guide d'installation rapide

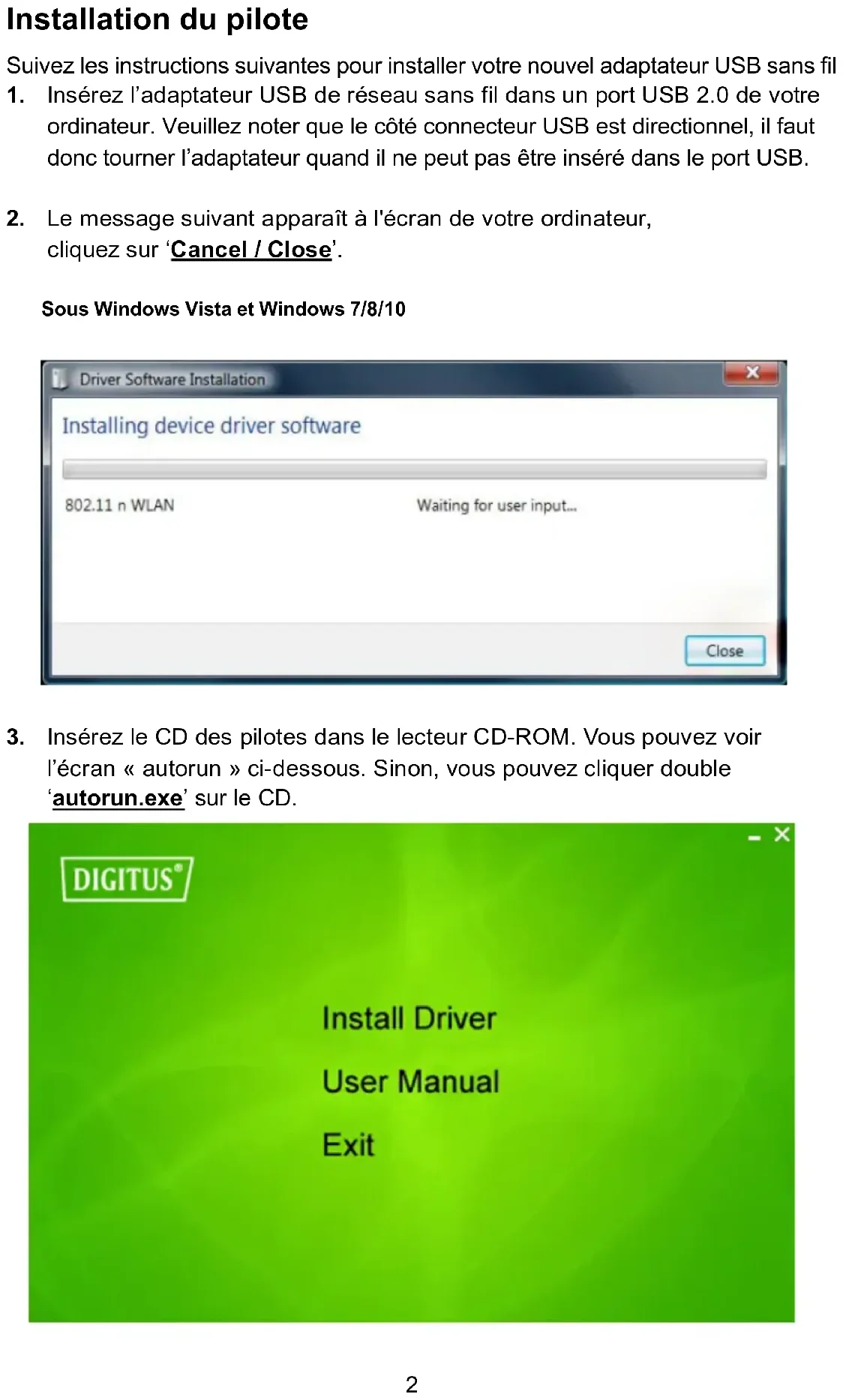

Installation du pilote

Suivez les instructions suivantes pour installer votre nouvel adaptateur USB sans fil :

1. Insérez l'adaptateur USB de réseau sans fil dans un port USB 2.0 de votre ordinateur. Veuillez noter que le côté connecteur USB est directionnel, il faut donc tourner l'adaptateur quand il ne peut pas être inséré dans le port USB.

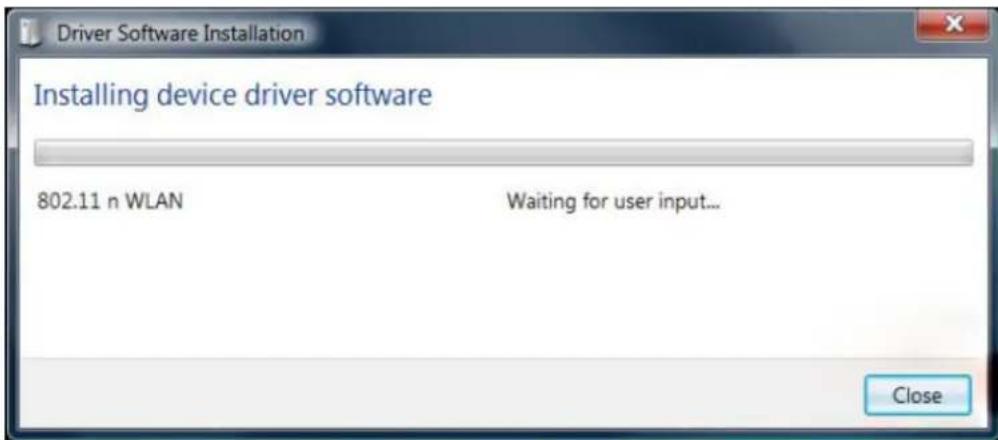

2. Le message suivant apparaît à l'écran de votre ordinateur, cliquez sur 'Cancel / Close'.

Sous Windows Vista et Windows 7/8/10

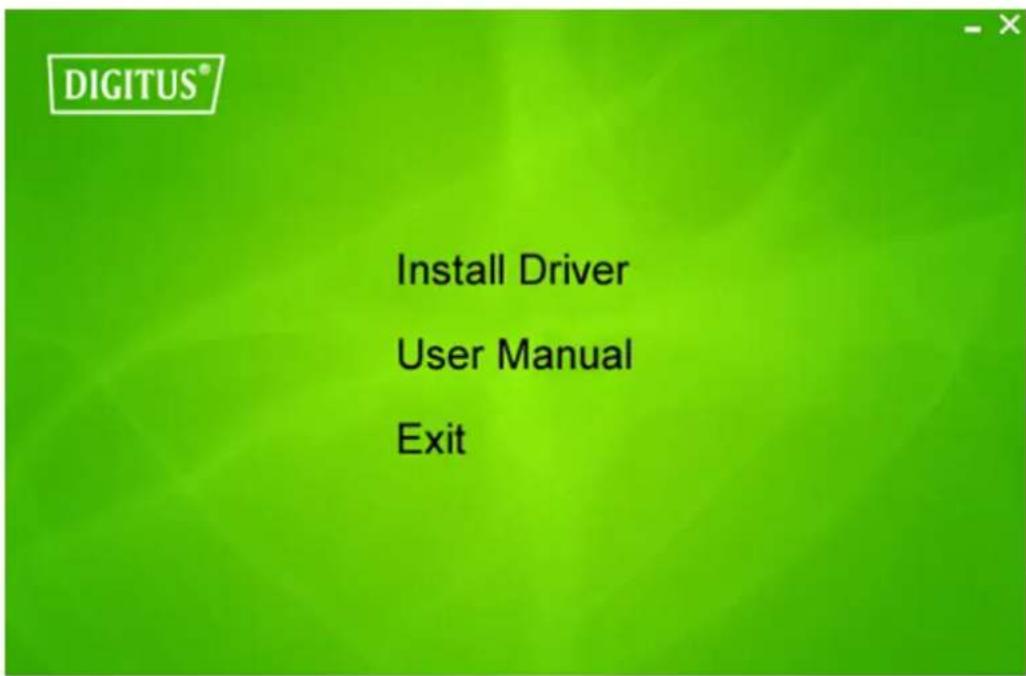

1. Insérez le CD des pilotes dans le lecteur CD-ROM. Vous pouvez voir l'écran « autorun » ci-dessous. Sinon, vous pouvez cliquer double 'autorun.exe' sur le CD.

DIGITUS® Install Driver User Manual Exit

Cliquez sur 'Install Driver' pour lancer la procédure d'installation.

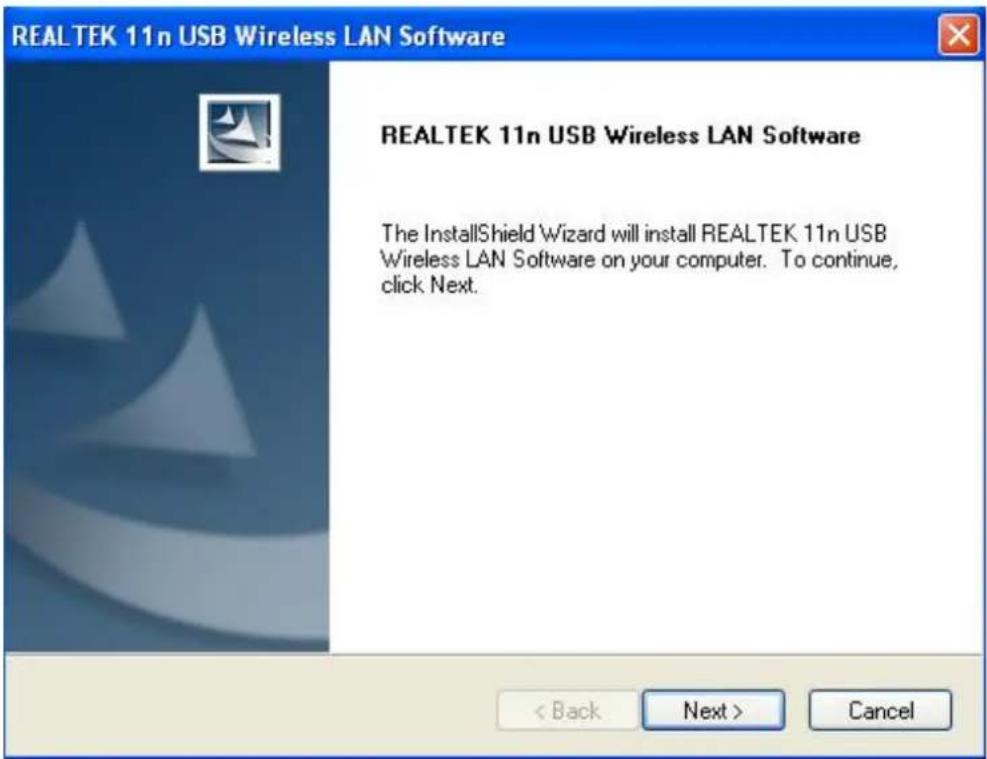

1. La procédure d'installation va s'afficher. Cliquez sur 'Next' pour continuer.

REALTEK 11n USB Wireless LAN Software REALTEK 11n USB Wireless LAN Software The InstallShield Wizard will install REALTEK 11n USB Wireless LAN Software on your computer. To continue, click Next.

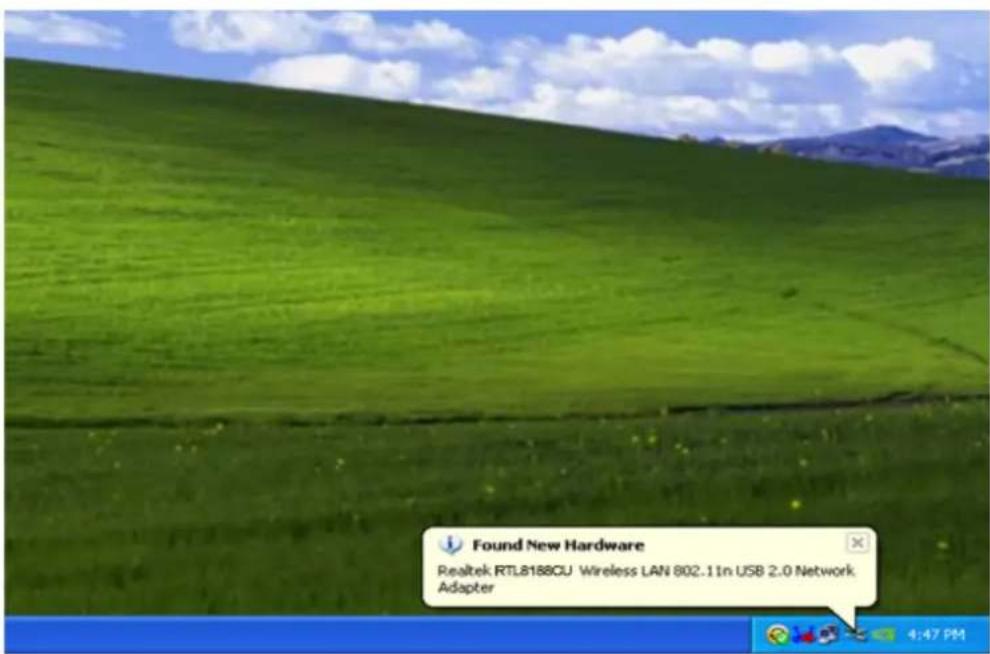

1. Insérez l'adaptateur USB de réseau sans fil (DN-70542/DN-70543) dans un port USB 2.0, le système trouvera le nouveau programme et installera automatiquement les drivers.

Found New Hardware Realtek RTL8188CU Wireless LAN 802.11n USB 2.0 Network Adapter

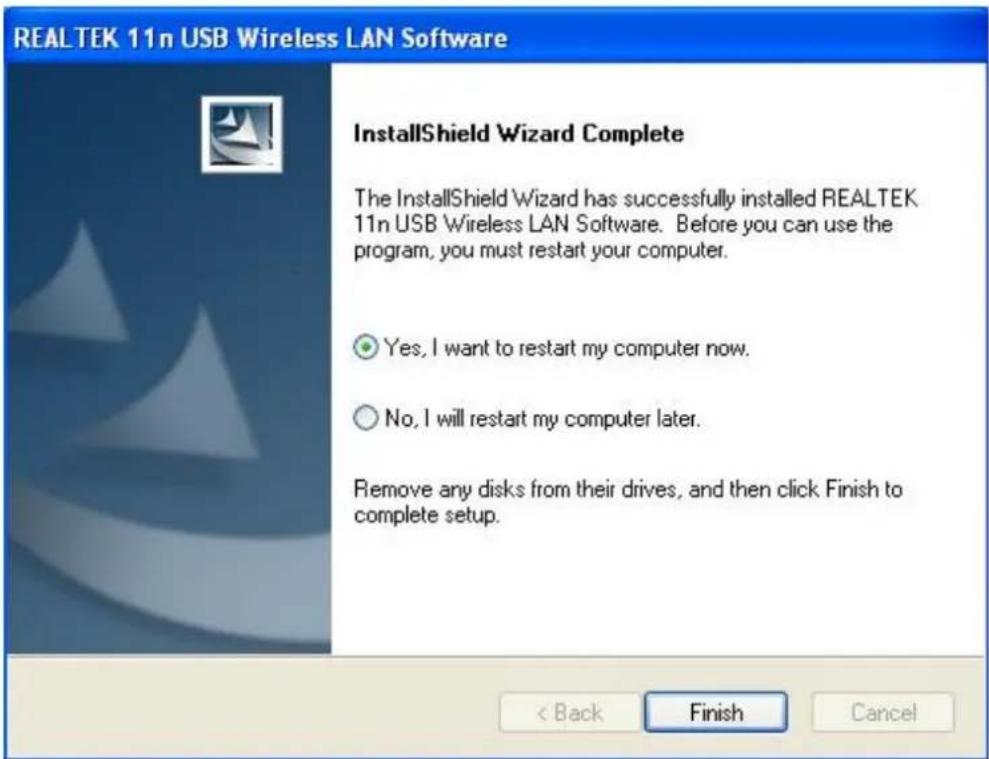

1. Une fois l'installation terminée, il sera demandé à l'ordinateur de se réinitialiser. Vous pouvez cliquer 'Finish' et réinitialiser l'ordinateur pour finir l'installation du driver.

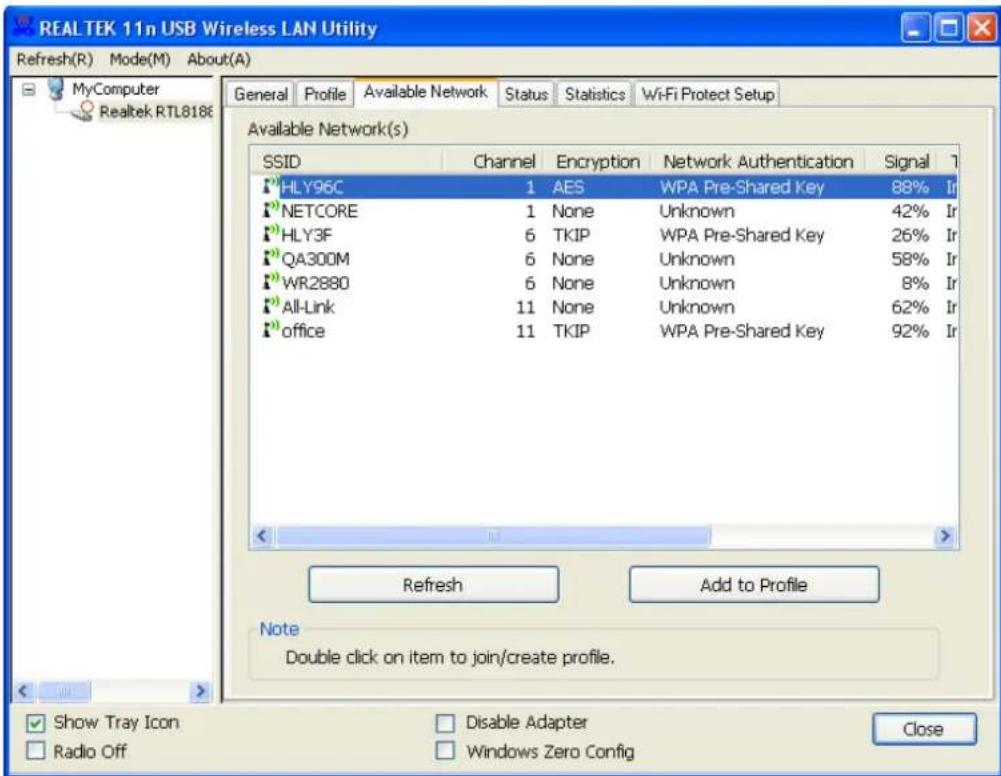

1. Apres avoir terminé l'installation du driver, cliquez Utilité d'adaptateur sur la barre de commande ou dans le fichier des programmes. Cliquez "available networks", sélectionnez le point d'accès que vous voudriez connecter et appuyez la touche "Add to Profile".

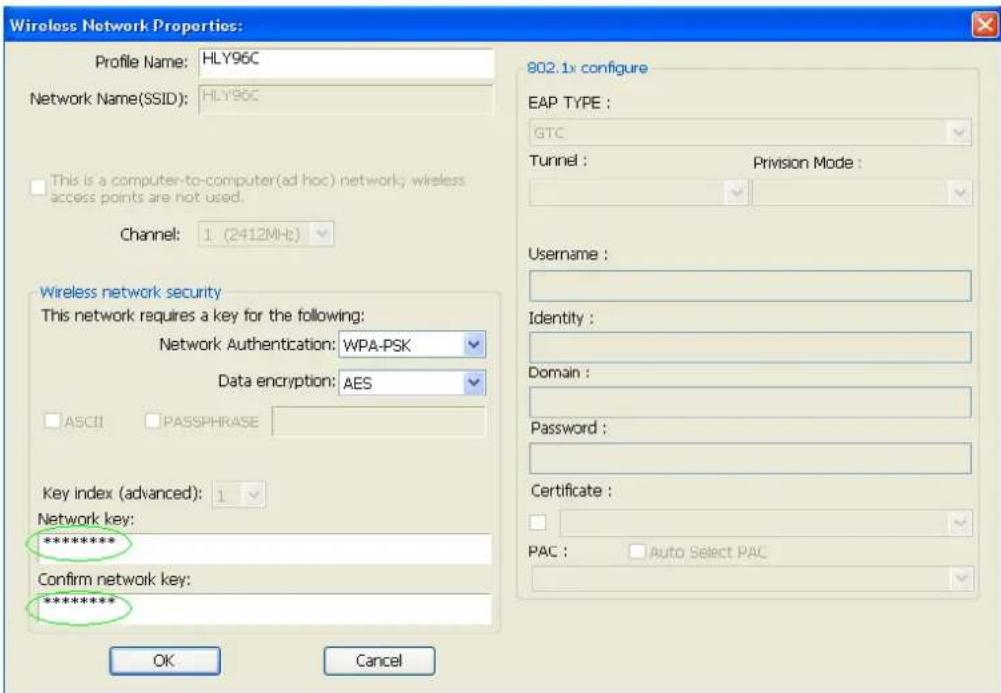

1. Le cas échéant, remplissez les informations de sécurité puis cliquez "OK" pour connecter le réseau sans fil.

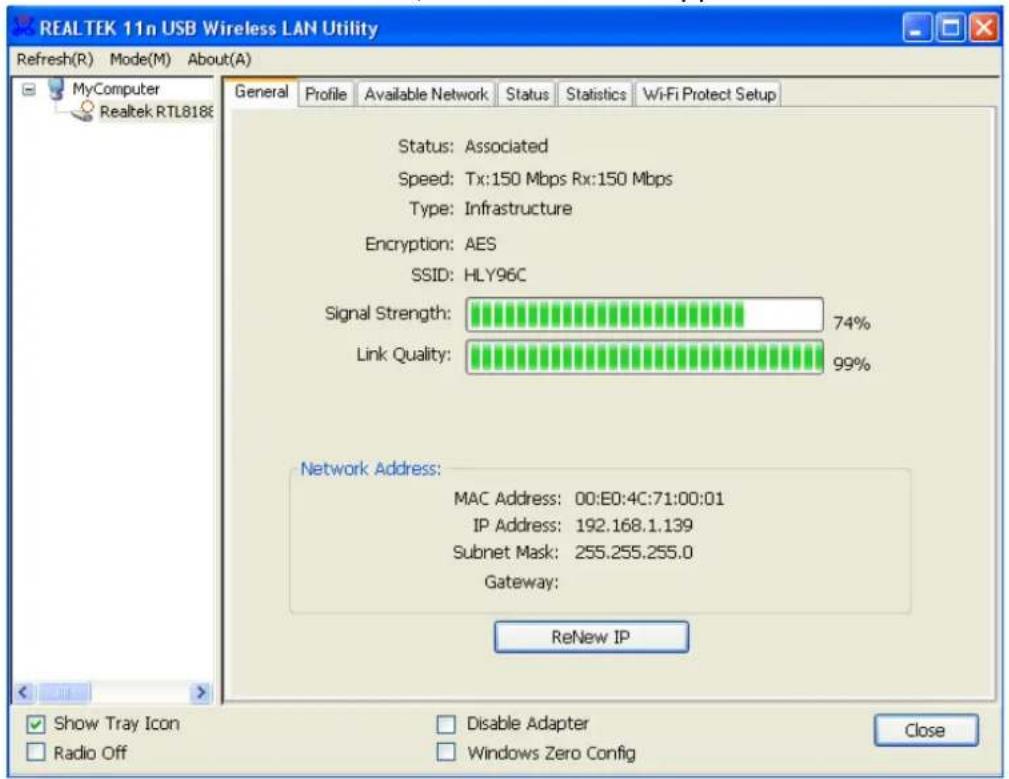

9. Une fois la connexion réussie, l'écran de statut apparaitra.

DN-70542Description techniqueGamme de fréquence :2412MHz-2472MHz for 802.11b, g, n/HT202422MHz-2462MHz for 802.11n/HT40Puissance de transmission : < 20 dBm EIRPVersion du matériel : V1.1Version du logiciel : 1030.38

DN-70543Description techniqueGamme de fréquence :2412MHz-2472MHz for 802.11b, g, n/HT202422MHz-2462MHz for 802.11n/HT40Puissance de transmission : < 20 dBm EIRPVersion du matériel : V1.0Version du logiciel : 1030.38

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
