MAG A850GL PCIE5 - Alimentation (PC) MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	MSI
Modèle	MAG A850GL PCIE5
Puissance totale	850 W
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	2,5 kg
Certification	80 Plus Gold (estimé)
Rails +12V	Simple rail, 70,5 A
Rails +5V / +3,3V	20 A chacun, puissance combinée 110 W
Rails -12V / +5Vsb	0,3 A / 2,5 A
Régulation	±3 % sur +5V, +3,3V, +12V ; ±10 % sur -12V
Ondulation et bruit	+5V/+3,3V : 40 mV, +12V : 60 mV, -12V : 80 mV, +5Vsb : 40 mV
Connecteurs principaux	ATX12V 20+4 broches (1), EPS12V 4+4 broches (2), PCIe 6+2 broches (4)
Connecteur PCIe 5.0	12V2x6 16 broches (1)
Connecteurs SATA	8
Connecteurs périphériques	PATA 4 broches (4), FDD 4 broches (1)
Modularité	Connecteurs détachables
Protections	OVP, OCP, SCP, OTP, OPP, UVP
Ventilateur	120 mm, roulement à huile
Entretien et nettoyage	Dépoussiérer les grilles avec un chiffon sec, ne pas ouvrir
Sécurité	Ne jamais ouvrir le bloc, risque de choc électrique
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le SAV
Informations générales	Alimentation ATX compatible PCIe 5.0, idéale pour gaming et stations de travail

FOIRE AUX QUESTIONS - MAG A850GL PCIE5 MSI

Comment installer le câble 12V2x6 (PCIe 5.0) ?

Insérez complètement le câble dans la prise correspondante jusqu'à ce qu'il s'enclenche. Assurez-vous que le connecteur est bien enfoncé pour éviter tout problème de connexion.

Cette alimentation est-elle compatible avec ma carte mère ATX ?

Oui, elle est compatible avec toutes les cartes mères ATX standard grâce à son connecteur principal 24 broches (20+4).

Quelle est la puissance maximale sur le rail +12V ?

Le rail +12V peut délivrer jusqu'à 70,5 A en continu, avec une puissance combinée de 846 W sur ce rail.

Combien de câbles PCIe sont fournis ?

Quatre câbles PCIe 6+2 broches sont fournis, permettant d'alimenter plusieurs cartes graphiques compatibles.

Le ventilateur est-il silencieux ?

Oui, le ventilateur de 120 mm utilise un mode semi-passif qui ne tourne qu'à partir d'un certain seuil de charge, réduisant le bruit au repos.

Quelle est la garantie de cette alimentation ?

MSI offre généralement une garantie de 5 à 7 ans sur ce modèle. Vérifiez les conditions spécifiques auprès du revendeur.

Puis-je utiliser cette alimentation avec un processeur très puissant ?

Oui, grâce à ses deux connecteurs EPS 4+4 broches, elle peut alimenter sans problème les processeurs haut de gamme (ex : AMD Ryzen 9 ou Intel Core i9).

Comment nettoyer mon alimentation ?

Débranchez l'alimentation, puis dépoussiérez les grilles et le ventilateur avec un chiffon sec ou une bombe d'air comprimé. Ne l'ouvrez jamais.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'interrupteur arrière est sur ON, que le câble secteur est bien branché et que la carte mère reçoit du courant. Si rien ne fonctionne, contactez le SAV.

Cette alimentation est-elle compatible avec les normes ATX 3.0 ?

Oui, elle respecte la norme ATX 3.0 et intègre un connecteur 12V2x6 pour les cartes graphiques PCIe 5.0.

MODE D'EMPLOI MAG A850GL PCIE5 MSI

Nombre de connecteurs d'alimentation 4

Connecteurs detachables 5

Connectique et longueur des cables 6

Installation du cable 12V2x6 [PCIe 5.0 16 broches]

Caracteristiques

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximalé	20,0 A	20,0 A	70,5 A	0,3 A	2,5 A
Puisance combinée	110 W		846 W	3,6 W	12,5 W
Puisance totale	850 W
Réguiliation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

750 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximaile	20,0 A	20,0 A	62,0 A	0,3 A	2,5 A
Puisance combinée	110 W		744 W	3,6 W	12,5 W
Puisance totale	750 W
Régulation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

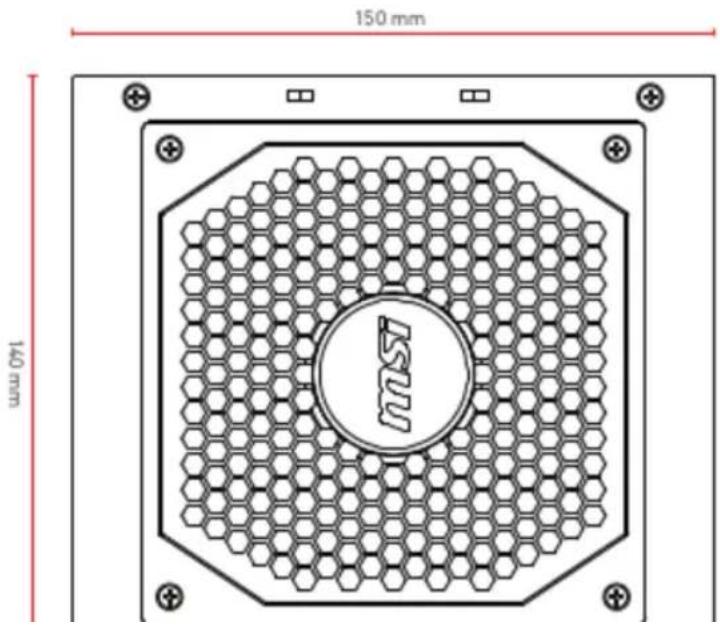

Dimensions

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A850GL PCIES	A750GL PCIES	A650GL
ATX12V (Carte mère) 20+4 broches	1	1	1
12V2x6 16 broches	1	1	0
EPS12V (CPU) 4+4 broches	2	2	2
PCIe (VGA) 6+2 broches	4	3	4
SATA 15 broches	8	8	6
Péripétrique (PATA) 4 broches	4	4	3
FDD 4 broches	1	1	1

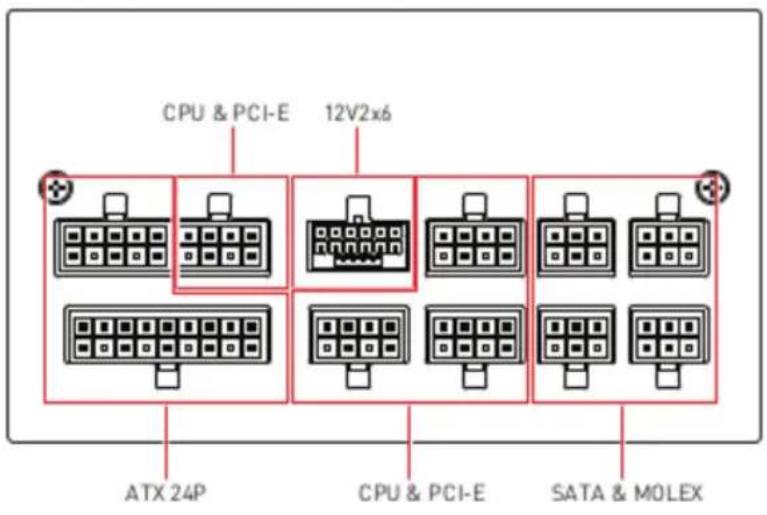

Connecteurs détachables

MAG A850GL PCIE5 & MAG A750GL PCIE5

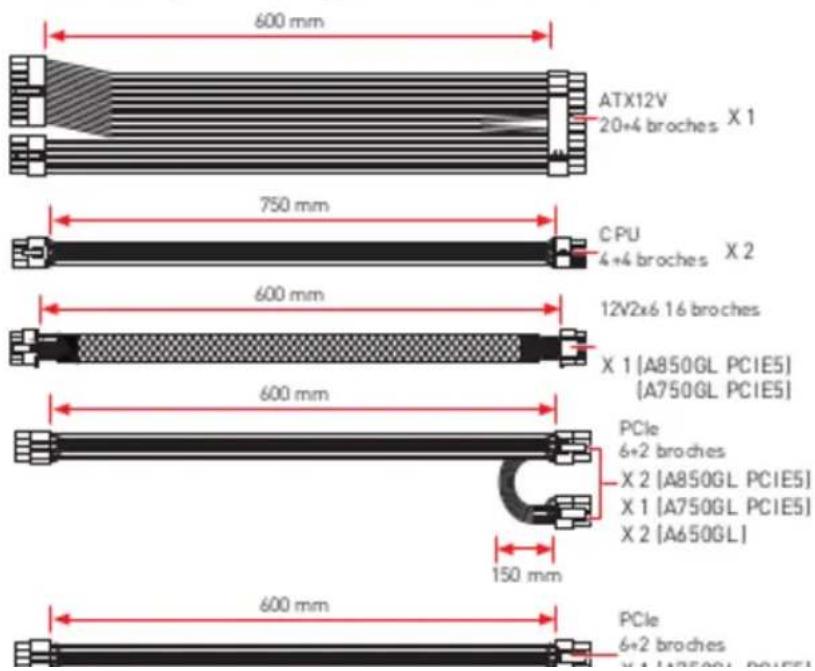

Connectique et longueur des cables

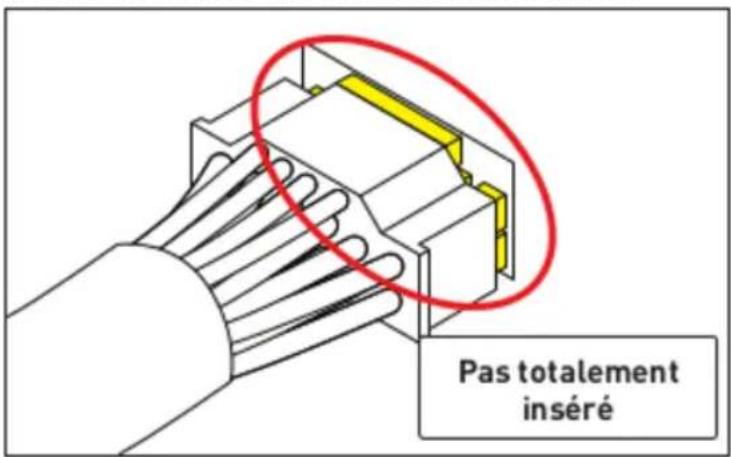

Installation du cable 12V2x6 (PCIe 5.0 16 broches)

Veuillez totalement inserer le cable avant de l'utiliser.
