MAG A750GL PCIE5 - Alimentation (PC) MSI - Notice d'utilisation et mode d'emploi gratuit

Marque	MSI
Modèle	MAG A750GL PCIE5
Type de produit	Alimentation pour PC
Puissance nominale	750 W
Dimensions (L x l x h)	150 mm x 140 mm x 86 mm
Facteur de forme	ATX
Modulaire	Oui, avec câbles détachables
Norme PCIe	PCIe 5.0 (compatible avec connecteur 12V2x6 16 broches)
Connecteur carte mère ATX	1 x 20+4 broches
Connecteur CPU EPS12V	2 x 4+4 broches
Connecteurs PCIe (VGA)	3 x 6+2 broches
Connecteurs SATA	8 x 15 broches
Connecteurs périphériques PATA	4 x 4 broches
Connecteur FDD	1 x 4 broches
Tensions de sortie	+3,3V, +5V, +12V, -12V, +5VSB
Régulation des tensions	±3% sur +3,3V, +5V, +12V ; ±10% sur -12V
Ondulation et bruit max	60 mV sur +12V, 40 mV sur les autres voies
Protections intégrées	Surintensité, surtension, sous-tension, court-circuit, surpuissance
Ventilateur	120 mm silencieux
Entretien	Dépoussiérage régulier avec un chiffon sec ; ne pas ouvrir le boîtier
Consigne de sécurité	Débrancher avant toute intervention ; ne pas exposer à l'humidité
Réparabilité	Aucune pièce détachable réparable par l'utilisateur ; contacter un professionnel
Garantie	Consulter la documentation constructeur

FOIRE AUX QUESTIONS - MAG A750GL PCIE5 MSI

Quelle est la puissance de l'alimentation MSI MAG A750GL PCIE5 ?

L'alimentation a une puissance nominale de 750 watts avec une tension combinée de +12V pouvant délivrer jusqu'à 744 W.

Cette alimentation est-elle compatible avec les cartes graphiques PCIe 5.0 ?

Oui, elle possède un connecteur 12V2x6 16 broches conçu pour les cartes graphiques PCIe 5.0.

Quelle est la garantie constructeur ?

La durée de garantie n'est pas précisée dans la notice, mais MSI offre généralement 5 à 10 ans selon les modèles. Consultez le site officiel pour confirmer.

Comment installer le câble 12V2x6 (PCIe 5.0) ?

Insérez fermement le câble jusqu'à ce qu'il s'enclenche. Assurez-vous qu'il est complètement enfoncé avant de mettre sous tension, comme indiqué dans la notice.

Quels connecteurs sont fournis pour les périphériques SATA ?

L'alimentation inclut 8 connecteurs SATA 15 broches pour disques durs ou SSD.

Est-ce que cette alimentation est modulaire ?

Oui, elle est entièrement modulaire : tous les câbles sont détachables pour un montage plus propre et une meilleure gestion de l'air.

Quelles sont les dimensions de l'alimentation ?

Les dimensions sont de 150 mm de longueur, 140 mm de largeur et 86 mm de hauteur, ce qui la rend compatible avec la plupart des boîtiers ATX.

Le ventilateur est-il silencieux ?

L'alimentation est équipée d'un ventilateur de 120 mm avec un fonctionnement silencieux. Le bruit dépend de la charge.

Quelles protections sont intégrées ?

Elle dispose de protections contre les surtensions, sous-tensions, surintensités, court-circuits et surpuissances.

Où trouver la notice complète ?

La notice complète en PDF est disponible en téléchargement sur le site notice-facile.com ou sur le site officiel de MSI.

MODE D'EMPLOI MAG A750GL PCIE5 MSI

Nombre de connecteurs d'alimentation 4

Connecteurs détachables 5

Connectique et longueur des câbles 6

Installation du câble 12V2x6 [PCIe 5.0 16 broches]....7

Caractéristiques

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	70,5 A	0,3 A	2,5 A
Puissance combinée	110 W		846 W	3,6 W	12,5 W
Puissance totale	850 W
Régulation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

750 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	20,0 A	20,0 A	62,0 A	0,3 A	2,5 A
Puissance combinée	110 W		744 W	3,6 W	12,5 W
Puissance totale	750 W
Régulation	±3 %	±3 %	±3 %	±10 %	±3 %
Ondulation et bruit	40 mVp-p	40 mVp-p	60 mVp-p	80 mVp-p	40 mVp-p

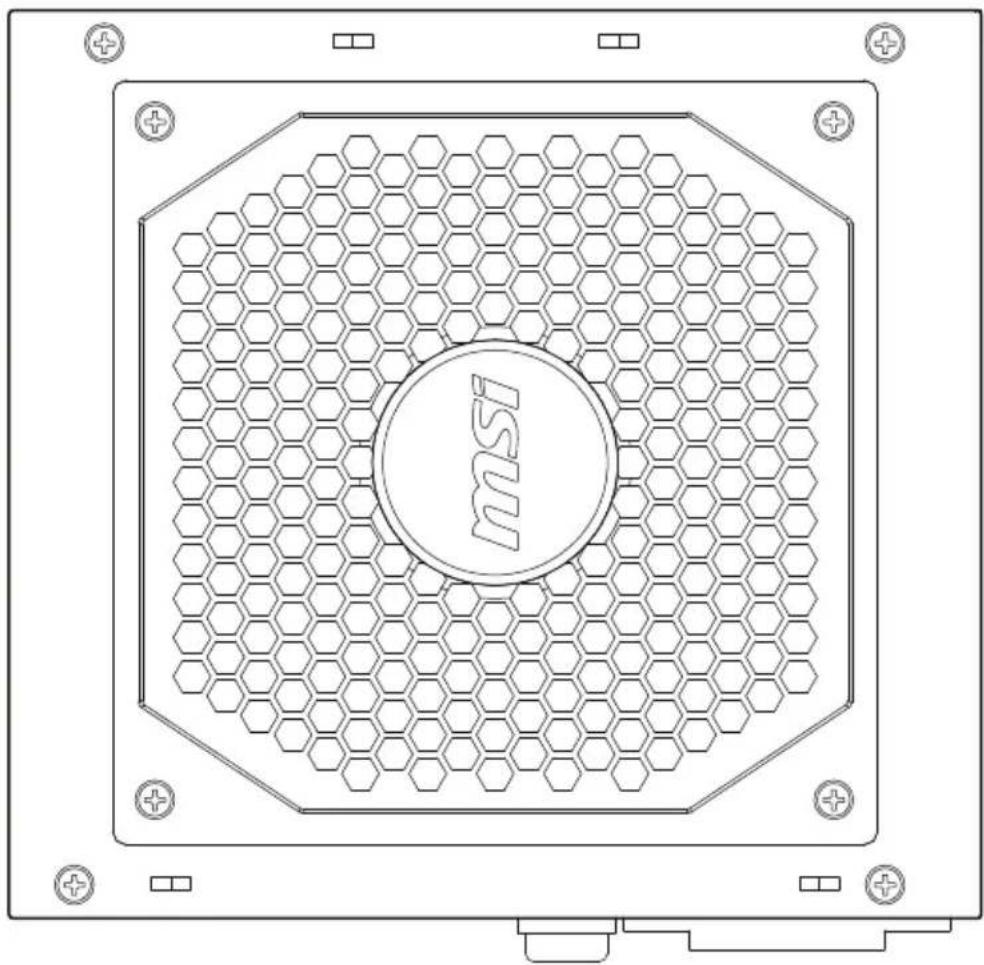

Dimensions

150 mm

140 mm 86 mm

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A850GL PCIES	A750GL PCIES	A650GL
ATX12V (Carte mère) 20+4 broches	1	1	1
12V2x6 16 broches	1	1	0
EPS12V (CPU) 4+4 broches	2	2	2
PCIe (VGA) 6+2 broches	4	3	4
SATA 15 broches	8	8	6
Péniphérique (PATA) 4 broches	4	4	3
FDD 4 broches	1	1	1

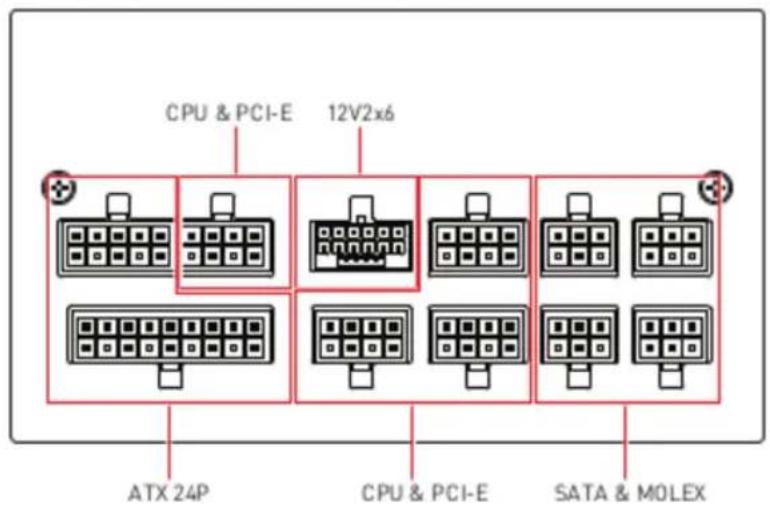

Connecteurs détachables

MAG A850GL PCIE5 & MAG A750GL PCIE5

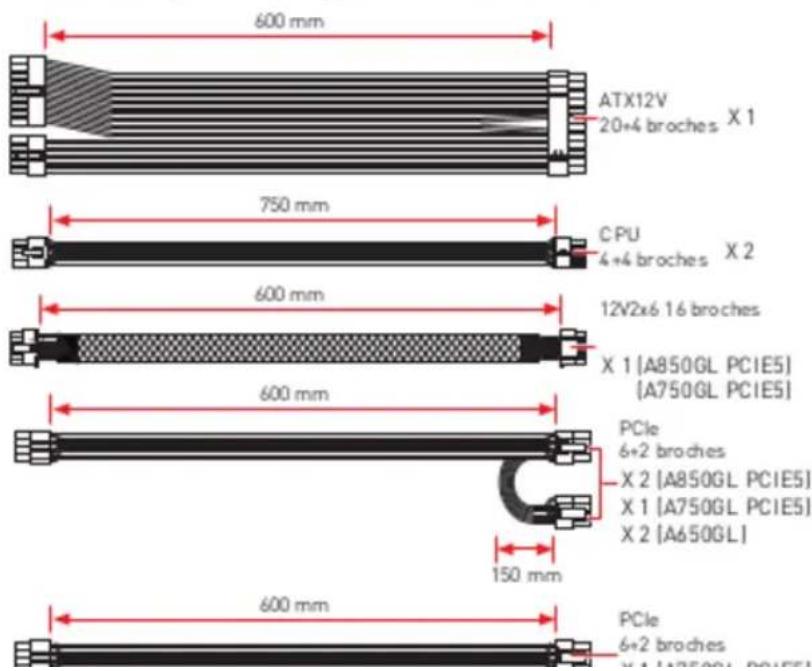

Connectique et longueur des câbles

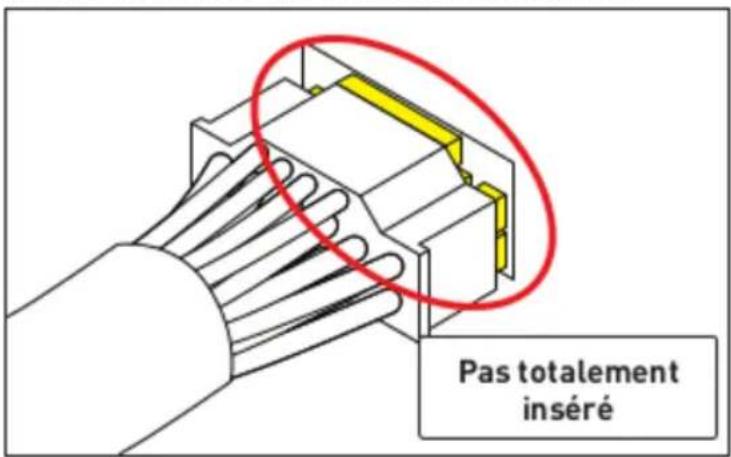

Installation du câble 12V2x6 (PCIe 5.0 16 broches)

ATTENTION

Veuillez totalement insérer le câble avant de l'utiliser.

Sommaire

Spécification 2

Dimensions 3
