Caractéristiques Techniques	TPK3M-RGBW-WIFI, contrôleur LED RGBW, compatible avec Wi-Fi
Type d'éclairage	LED RGBW (Rouge, Vert, Bleu, Blanc)
Connectivité	Wi-Fi, compatible avec applications mobiles
Alimentation	Alimentation 12V-24V DC
Utilisation	Contrôle d'éclairage d'intérieur et d'extérieur, ambiance personnalisable
Installation	Installation facile, nécessite un accès Wi-Fi
Maintenance	Vérifier régulièrement les connexions, nettoyer les contacts
Sécurité	Ne pas exposer à l'eau, respecter les normes électriques
Informations Générales	Produit conçu pour un usage domestique, garantie limitée

FOIRE AUX QUESTIONS - TPK3M-RGBW-WIFI Dals

Comment connecter le Dals TPK3M-RGBW-WIFI à mon réseau Wi-Fi ?

Pour connecter le Dals TPK3M-RGBW-WIFI à votre réseau Wi-Fi, téléchargez l'application dédiée sur votre smartphone, ouvrez l'application, suivez les instructions pour ajouter un nouvel appareil et sélectionnez votre réseau Wi-Fi. Entrez le mot de passe lorsque cela est demandé.

Pourquoi le Dals TPK3M-RGBW-WIFI ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté et que l'interrupteur est en position 'ON'. Assurez-vous également que l'alimentation fonctionne correctement. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment réinitialiser le Dals TPK3M-RGBW-WIFI ?

Pour réinitialiser le Dals TPK3M-RGBW-WIFI, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote rapidement. Cela réinitialisera l'appareil aux paramètres d'usine.

Puis-je contrôler le Dals TPK3M-RGBW-WIFI avec un assistant vocal ?

Oui, le Dals TPK3M-RGBW-WIFI est compatible avec les assistants vocaux comme Google Assistant et Amazon Alexa. Assurez-vous d'avoir configuré l'appareil dans l'application et lié votre compte à l'assistant vocal.

Comment changer les couleurs du Dals TPK3M-RGBW-WIFI ?

Pour changer les couleurs, ouvrez l'application, sélectionnez le Dals TPK3M-RGBW-WIFI dans la liste de vos appareils, puis utilisez le sélecteur de couleur pour choisir la couleur souhaitée.

Le Dals TPK3M-RGBW-WIFI peut-il être utilisé à l'extérieur ?

Assurez-vous de vérifier les spécifications du produit. Si le Dals TPK3M-RGBW-WIFI est conçu pour une utilisation intérieure uniquement, ne l'utilisez pas à l'extérieur pour éviter d'endommager l'appareil.

Que faire si l'application ne trouve pas mon Dals TPK3M-RGBW-WIFI ?

Vérifiez que votre smartphone est connecté au même réseau Wi-Fi que le Dals TPK3M-RGBW-WIFI. Redémarrez l'application et l'appareil si nécessaire. Assurez-vous également que l'appareil est sous tension.

Comment mettre à jour le firmware du Dals TPK3M-RGBW-WIFI ?

Ouvrez l'application, sélectionnez votre appareil, puis recherchez une option de mise à jour du firmware dans les paramètres. Suivez les instructions pour mettre à jour le firmware si une mise à jour est disponible.

MODE D'EMPLOI TPK3M-RGBW-WIFI Dals

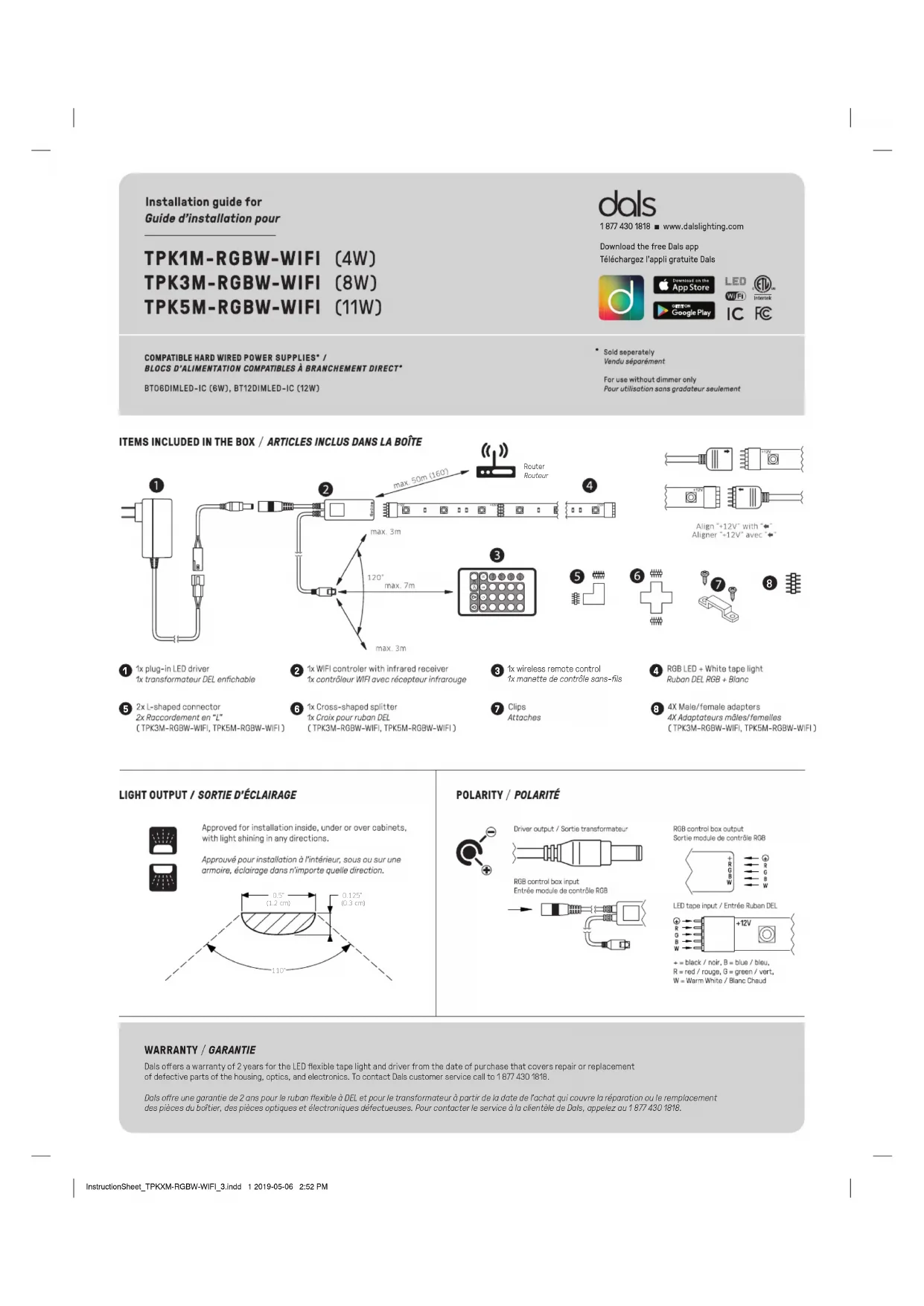

Installation guide for Guide d'installation pour

• Sold separately Vendu séparément

For use without dimmer only Pour utilisation sans gradateur seulement

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOÎTE

ITEMS INCLUDED IN THE BOX / ARTICLES INCLUS DANS LA BOITE ① ② max. 50m (160) Router Routeur ③ 120° max. 7m max. 3m ④ Align "+12V" with "♦" Aligner "+12V" avec "♦" ⑤ ⑥ ⑦ ⑧

1x plug-in LED driver 1x transformateur DEL enfichable

2 1x WIFI controller with infrared receiver 1x contrôleur WIFI avec récepteur infrarouge

3 1x wireless remote control 1x manette de contrôle sans-fils

4 RGB LED + White tape light Ruban DEL RGB + Blanc

Approuvé pour installation à l'intérieur, sous ou sur une armoire, éclairage dans n'importe quelle direction.

0.5" (1.2 cm) 0.125" (0.3 cm) 110°

POLARITY / POLARITÉ

Driver output / Sortie transformateur

RGB control box input Entrée module de contrôle RGB

RGB control box output Sortie module de contrôle RGB

LED tape input / Entrée Ruban DEL

Dals offre une garantie de 2 ans pour le ruban flexible à DEL et pour le transformateur à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses. Pour contacter le service à la clientèle de Dals, appelez au 1 877 430 1818.

Installation guide

Guide d'installation

TPK1M-RGBW-WIFI

TPK3M-RGBW-WIFI

TPK5M-RGBW-WIFI

BEFORE YOU START

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles. Pour réduire le risque de feu, chocs ou blessures; utiliser des agraphes isolées ou attaches en plastique pour fixer les cordons, aussi les sécuriser pour prévenir les dommages quand un meuble est poussé au mur, positionner l'appareil pour que les marquages de lampes soient visibles lors du remplacement. Non prévus pour une installation encastrée ni pour être installé dans des plafonds, corniches extérieures ou "constructions structurales" tels que meubles-cuisine, vaiseliers ou armoires à trophées intégrés. L'appareil bas voltage peut être installé dans ou sous une armoire ou autres meubles encastrés quand le transformateur Classe 2 bas voltage est placé à l'extérieur de l'armoire et n'est pas caché et quand le cordon d'alimentation de tension de secteur n'est pas caché ou passé dans des ouvertures dans l'armoire, des murs, des plafonds ou des planchers. Cette condition ne s'applique pas au filage entre l'appareil et le transformateur. Le Code National de L'Électricité (CNE) ne permet pas que les cordons soient cachés où un dommage à l'isoilation devient indéctectable. Pour prévenir le risque de feu, ne pas passer les cordons derrière les murs, plafonds, corniches et meubles où l'examen est impossible, les cordons doivent être inspectés périodiquement et remplacés dès qu'un dommage est détecté.

INSTALLATION INSTRUCTIONS / INSTRUCTIONS D'INSTALLATION

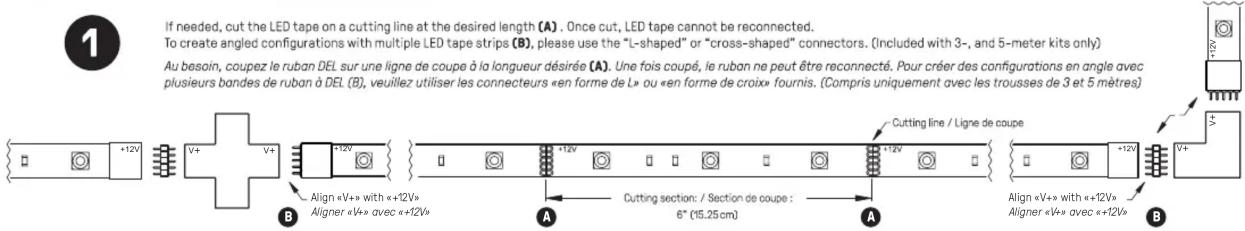

If needed, cut the LED tape on a cutting line at the desired length (A). Once cut, LED tape cannot be reconnected. To create angled configurations with multiple LED tape strips (B), please use the "L-shaped" or "cross-shaped" connectors. (Included with 3-, and 5-meter kits only) Au besoin, coupez le ruban DEL sur une ligne de coupe à la longueur désirée (A). Une fois coupé, le ruban ne peut être reconnecté. Pour créer des configurations en angle avec plusieurs bandes de ruban à DEL (B), veuillez utiliser les connecteurs «en forme de L» ou «en forme de croix» fournis. (Compris uniquement avec les trousses de 3 et 5 mètres) Align «V+» with «+12V» Aligner «V+» avec «+12V» Cutting line / Ligne de coupe Cutting section: / Section de coupe : 6" (15.25 cm) Align «V+» with «+12V» Aligner «V+» avec «+12V»

Retirer la protection du ruban adhésif et coller le ruban DEL à la surface de montage. Fixer le module de contrôle RGBW en utilisant les deux trous de fixation ; assurez-vous qu'il n'y ait aucun obstacles entre le récepteur infrarouge et la télécommande sans-fils.

Protection tape / Protection du ruban adhésif Adhesive tape / Ruban adhésif

Connector le ruban DEL avec le module de contrôle RGBW en alignant la flèche du connecteur avec le «+12V», puis, connecter le module de contrôle RGBW avec le transformateur DEL, brancher dans une prise murale.

LED driver Transformateur DEL
RGBW control box Module de contrôle RGBW
LED tape Ruban DEL

Boutons «haut» et «bas» : maintenir un des boutons pour ajuster l'intensité du mode (A) ou la vitesse des modes (B), (C), (D) et (E).

(A) Boutons «couleurs», presser un bouton pour sélectionner une couleur : R=rouge, G=vert, B=bleu, W=blanc ou une des 12 couleurs pré-programmées.

OFF DN R G B W FLASH STROGB FADE SMOOTH

On and off keys / Boutons « ON » et « OFF »

(B) FLASH key: 7 preprogrammed colors flash mode. (B) Bouton «FLASH» : mode «clignotement» de 7 couleurs pré-programmées.

(C) STROBE key: fade in and out white light mode. (C) Bouton «STROBE» : mode «stroboscope» de la lumière blanche.

(D) FADE key: 7 preprogrammed colors fade mode. (D) Bouton «FADE» : mode «estomper» de 7 couleurs pré-programmées.

(E) SMOOTH key: red, green and blue colors flash mode. (E) Bouton «SMOOTH» : mode «clignotement» des couleurs rouge, vert et bleu.

HARD RESET / RÉINITIALISATION AUX PARAMÈTRES D'USINE

If the controller cannot be seen by your phone and has not created its own wifi access point, you may need to reset it. Si le contrôleur ne peut être reconnu par votre appareil mobile et n'a pas créé son propre réseau Wi-Fi, vous pourriez avoir besoin de le réinitialiser aux paramètres d'usine.

Unplug and plug the controller 5 times, with one second intervals. Débrancher et rebrancher l'alimentation du contrôleur 5 fois, à une intervalle de 1 seconde.

Go through the setup procedure again. Refaire la procédure de connexion au réseau sans-fil.
