PCS-4-2 - Outil de réparation vélo Park Tool - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de réparation vélo
Marque	Park Tool
Modèle	PCS-4-2
Poids	Environ 10,4 kg (23 lb)
Charge maximale	Environ 36 kg (80 lb)
Matériau principal	Acier
Plage de hauteur	Réglable (estimation : 1 m à 1,8 m)
Type de pince	Pince à came rapide avec rotation 360°
Rotation pince	360°
Diamètre de tube maxi	Environ 50 mm (non spécifié)
Fixation au sol	Pieds repliables avec embouts caoutchouc excentrés
Réglage en hauteur	Par blocage rapide
Utilisation recommandée	Entretien et réparation de vélos
Entretien et nettoyage	Essuyer les tubes avant serrage ; vérifier les garnitures
Sécurité	Ne pas régler la hauteur avec un vélo monté ; respecter les recommandations pour cadres carbone
Pièces détachées	Garnitures de pince de rechange fournies avec encoches pour câbles
Accessoires inclus	Clé hexagonale 4 mm, garnitures supplémentaires
Pliabilité	Oui, pieds repliables pour rangement
Utilisation	Atelier domestique ou professionnel

FOIRE AUX QUESTIONS - PCS-4-2 Park Tool

Comment assembler le support PCS-4-2 ?

Assemblez d'abord les bases et les pieds avec les coudes et les vis. Fixez les pieds à la colonne verticale. Serrez suffisamment pour éliminer le jeu sans bloquer le repli. Consultez les figures dans la notice.

Comment régler la hauteur du tube supérieur ?

Desserrez le blocage rapide du collier de montage, installez le tube supérieur dans le collier et la colonne verticale, positionnez à la hauteur souhaitée, puis fermez le blocage. Assurez-vous d'enfoncer au moins 17 cm du tube dans le collier.

Comment fixer la pince au tube supérieur ?

Enfoncez le collier nylon et la fixation du tube supérieur sur la rallonge. Serrez sans bloquer les vis du capuchon supérieur avec une clé hexagonale de 4 mm. Placez ensuite la pince dans la fixation et vissez le levier.

Comment utiliser la rotation de la pince ?

La pince offre une rotation à 360°. Pour ajuster l'angle, desserrez le levier, tournez la pince à la position désirée, puis bloquez le levier.

Puis-je utiliser la pince sur un cadre carbone ?

Certains fabricants déconseillent l'utilisation d'une pince sur des tubes en carbone ou étirés. Contactez le fabricant du vélo pour connaître le meilleur endroit où saisir le cadre.

Comment éviter de rayer le cadre ?

Essuyez soigneusement le tube avant de le saisir. Utilisez les garnitures fournies et positionnez les câbles dans les encoches avant de serrer la pince.

Que faire si la pince est desserrée ?

Ouvrez le blocage rapide, serrez un peu plus la vis de serrage avec une clé hexagonale de 4 mm, puis refermez le blocage. Testez la tenue.

Comment replier le support pour le rangement ?

Desserrez les vis et écrous des pieds pour permettre le repli. Les pieds se replient vers l'intérieur pour un rangement compact.

Quelle est la profondeur d'insertion minimale du tube ?

Au moins 17 cm du tube supérieur doivent être enfoncés dans le collier de montage et la colonne verticale pour assurer la stabilité.

Comment stabiliser le support sur un sol irrégulier ?

Les embouts caoutchouc des pieds sont excentrés pour stabiliser le pied sur un sol peu stable. Ajustez la position des embouts si nécessaire.

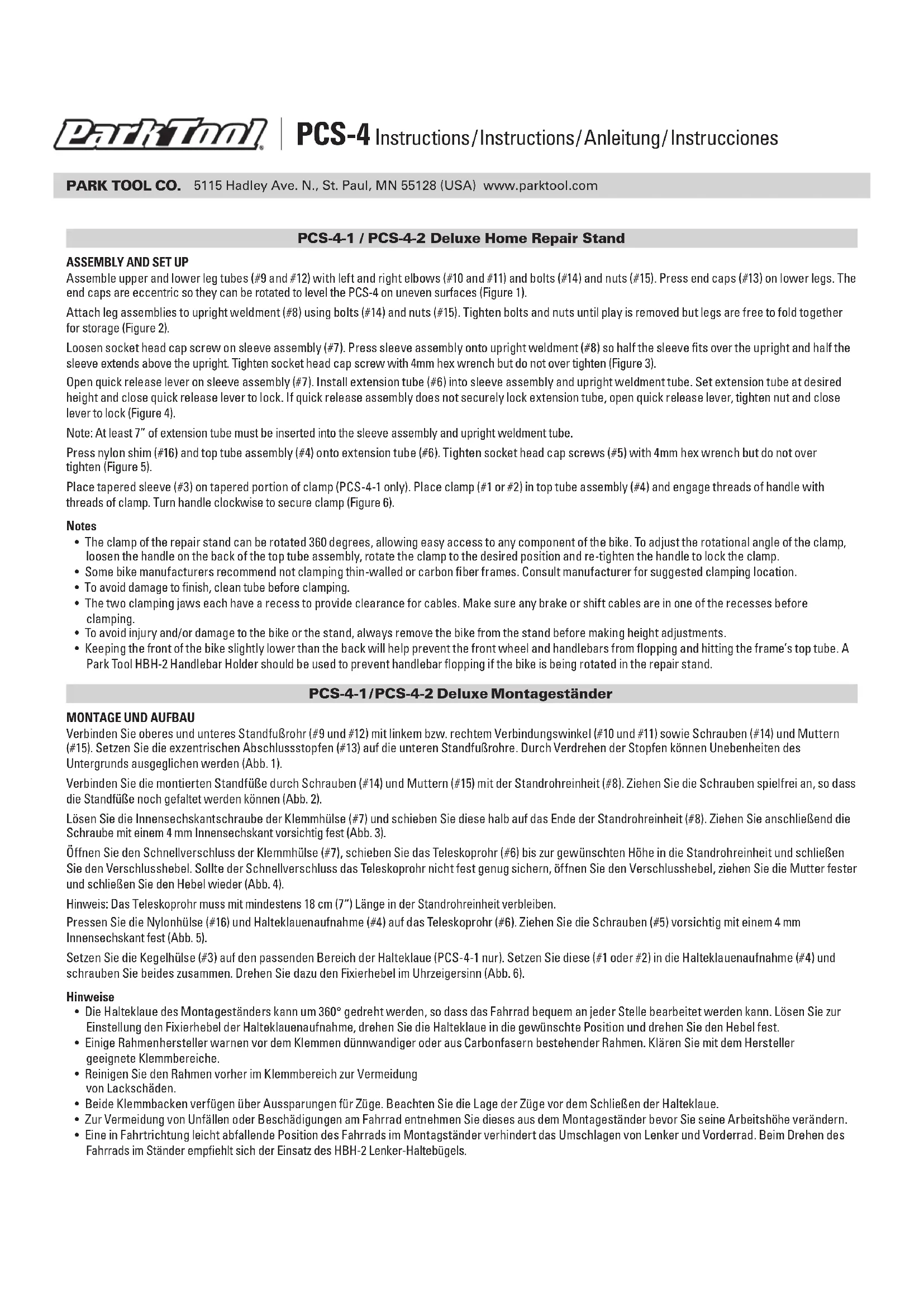

MODE D'EMPLOI PCS-4-2 Park Tool

Assembler les bases et les pieds (#9 and #12) avec les coudes droite et gauche (#10 and #11) et vis (#14) et écrous (#15). Mettre en place les embouts de pieds (#13). Les embouts caoutchouc sont excentrés de façon à stabiliser le pied sur sol peu stable (Figure 1).

Fixer les pieds à la colonne verticale (#8) avec vis (#14) et écrous (#15). Serrer suffisamment pour éliminer tout jeu sans empêcher le repli des pieds pour un meilleur rangement vis (Figure 2).

Desserrer la vis de serrage du collier de montage (#7). Positionner la moitié du collier sur la colonne verticale (#8) avec l'autre moitié au dessus. Serrer avec précaution la vis de serrage avec une clé hexagonale de 4mm (Figure 3).

Ouvrir le blocage rapide du collier de montage (#7). Installer le tube supérieur (#6) dans le collier de montage et dans la colonne verticale. Positionner le tube à la hauteur souhaitée puis fermer le blocage rapide. Si le tube a du jeu, ouvrir le blocage rapide, serrer la vis de serrage un peu plus puis fermer le blocage (Figure 4).

A noter : Enfoncer au moins 17cm du tube supérieur dans le collier de montage et la colonne verticale.

Enfoncer le collier nylon (#16) et la fixation du tube supérieur (#4) sur la rallonge (#6). Serrer sans bloquer avec une clé hexagonale de 4mm les vis du capuchon supérieur (Figure 5).

Placer le collier conique (#3) sur l'embout conique de la pince (PCS-4-1 seulement). Placer la pince (#1 ou #2) dans la fixation pour tube supérieur (#4) et visser le levier dans la pince. Tourner la poignée dans le sens des aiguilles d'une montre pour bloquer la pince. (Figure 6).

A Noter

• La pince offre une rotation à 360° permettant de rendre chaque partie du vélo accessible. Pour ajuster l'angle de rotation de la pince il suffit de desserrer le levier, tourner la pince et puis bloquer avec le même levier.
• Certains fabricants déconseillent l'utilisation d'une pince avec des tubes étirés ou en carbone. Contacter le fabricant pour définir le meilleur endroit où saisir le cadre.
• Pour éviter de rayer le cadre bien essuyer le tube avant de le saisir.
• Les deux garnitures de remplacement ont des encoches pour le passage des câbles. Bien positionner les câbles avant de serrer la pince.
• Pour éviter de se blesser ou d'endommager le vélo ne jamais effectuer de réglages de hauteur de pied avec le vélo en position.
• En maintenant l'avant du vélo un peu plus bas que l'arrière la roue et le guidon seront plus stable. Si le vélo doit tourner sur le pied il est recommandé d'utiliser l'outil de blocage du guidon HBH-2.
