Type de produit	Support mural pour écran plat
Marque	Vantage Point
Modèle	WL01S
Matériau principal	Acier
Couleur	Noir
Capacité de charge maximale	25 kg
Compatibilité VESA	75x75 mm / 100x100 mm
Dimension approximative (LxHxP)	250 x 250 x 50 mm
Angle d'inclinaison	Inclinable (réglage continu)
Type de montage	Fixation murale sur montants bois ou béton plein
Contenu du kit	Support, vis, chevilles, outil de réglage, notice
Période de garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; vérifier la solidité du mur
Pièces détachées et réparabilité	Pièces non disponibles séparément ; contacter le service client

FOIRE AUX QUESTIONS - WL01S Vantage Point

Comment installer le support WL01S sur un mur en placoplâtre ?

Ce support est conçu pour les montants en bois ou les murs en béton plein. Pour une installation sur placoplâtre, vous devez repérer les montants et visser directement dans ceux-ci. N'utilisez pas de chevilles pour plaques de plâtre seules.

Quel est le poids maximal que peut supporter ce support ?

La capacité de charge maximale est de 25 kg (incluant l'écran et les accessoires). Ne dépassez jamais cette limite.

Quelles sont les normes VESA compatibles ?

Le support WL01S est compatible avec les normes VESA 75x75 mm et 100x100 mm, les plus courantes pour les écrans de taille petite à moyenne.

Ce support permet-il d'incliner l'écran ?

Oui, le support offre un réglage d'inclinaison continu pour optimiser l'angle de vision. Serrez les vis une fois l'angle désiré obtenu.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle, d'une clé à douille (généralement 10 mm) et d'un tournevis. Le kit inclut les vis et chevilles.

Puis-je installer ce support sur un mur en brique ?

Oui, à condition que le mur soit en brique pleine (non creuse). Utilisez les chevilles adaptées fournies ou achetez des chevilles pour brique si nécessaire.

Comment régler la tension d'inclinaison ?

Desserrez légèrement les vis sur les côtés du support, ajustez l'angle, puis resserrez fermement. L'inclinaison doit rester stable sans forcer.

Le support est-il compatible avec les écrans incurvés ?

La compatibilité dépend du dos de l'écran. Vérifiez que les points de fixation sont plats et dans les dimensions VESA acceptées. Le support peut accueillir des écrans incurvés si les fixations sont alignées.

Comment faire passer les câbles ?

Ce modèle ne dispose pas de gestion de câbles intégrée. Vous pouvez utiliser des attaches ou des gaines pour cheminer les câbles le long du mur.

Que faire si une pièce manque dans le kit ?

Contactez le service client Vantage Point via leur site web ou par téléphone. Indiquez le numéro de modèle WL01S et la pièce manquante. Une pièce de remplacement vous sera envoyée.

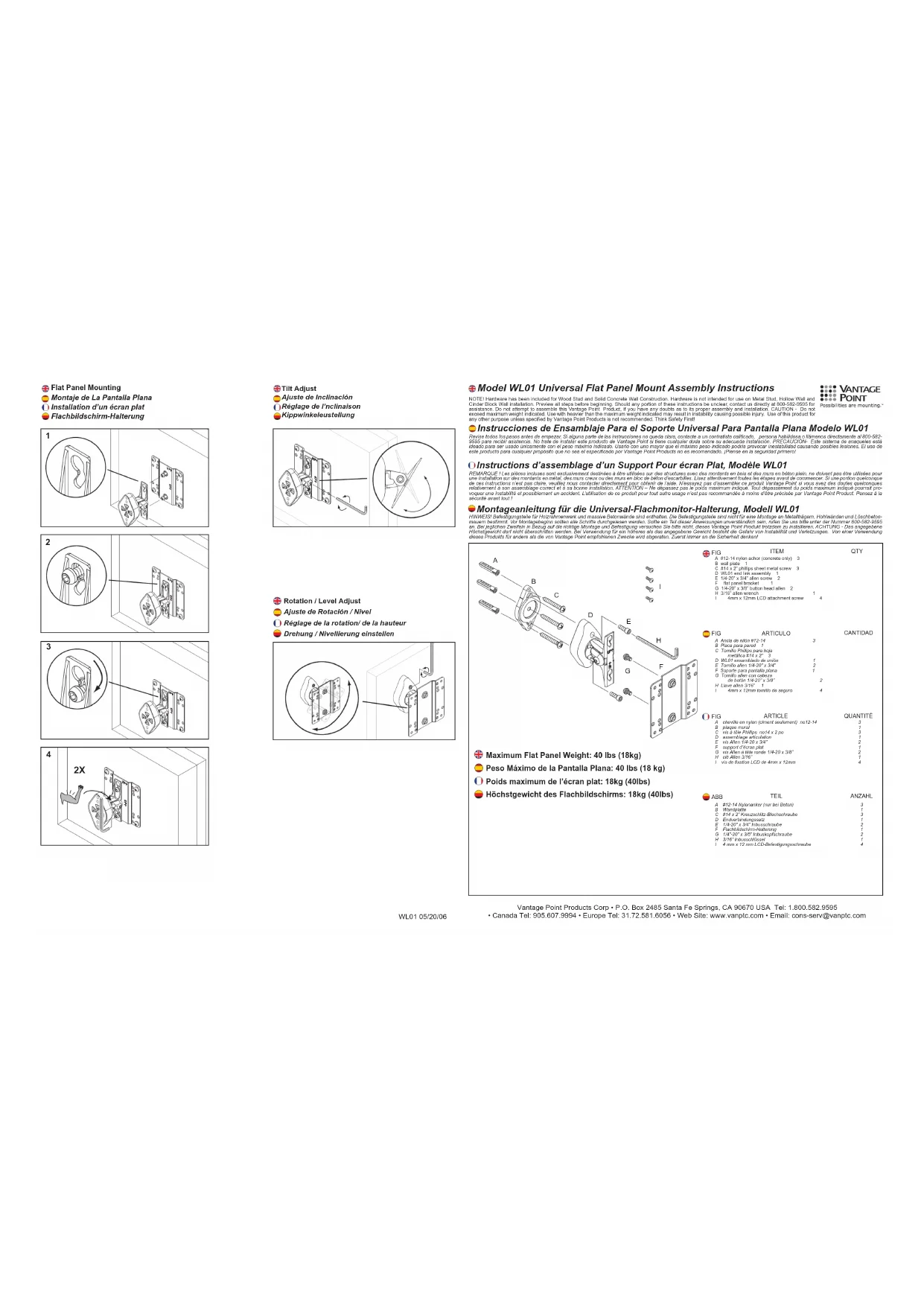

MODE D'EMPLOI WL01S Vantage Point

Flat Panel Mounting
Montaje de La Pantalla Plana
Installation d'un écran plat
Flachbildschirm-Halterung

Tilt Adjust
Ajuste de Inclinación
Réglage de l'inclinaison
Kippwinkeleustellung

Instructions d'assemblage d'un Support Pour écran Plat, Modèle WL01

REMARQUE! Les pièces incluses sont exclusivement destinées à être utilisées sur des montants en bois et des murs en béton plein. Ne doivent pas être utilisées pour une installation sur des montants en métal, des murs creux ou des murs en bloc de béton d'escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n'est pas claire, veuillez nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce produit Vantage Point si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait prouver une instabilité et possiblement un accident. L'utilisation de ce produit pour tout autre usage n'est pas recommandée à moins d'être précisée par Vantage Point Product. Pensez à la

bivent pas être utilisees pour er. Si une portion quelconque

vez des doutes quelconques

aximum indiqué pourrait pro-

e Point Product. Pensez à la
