AXWG02 - Meuble TV Vantage Point - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble TV mural
Marque	Vantage Point
Modèle	AXWG02
Catégorie	Meuble TV
Matériau principal	Acier
Matériau de l'étagère	Verre trempé
Dimensions de l'étagère (L x P)	96,36 x 38,1 cm
Capacité de charge maximale	45 kg par étagère
Type de fixation	Murale sur montants en bois
Contenu du kit	Plaque murale, tubes supports, étagère en verre, vis, chevilles plastique, cache-fil, clé Allen
Gestion des câbles	Oui, passe-fil intégré
Hauteur réglable	Oui, via tubes supports de différentes longueurs (60,95 cm et 60,30 cm)
Couleur	Noir / Argenté
Utilisation recommandée	Composants A/V (lecteur DVD, ampli, console de jeux)
Nettoyage	Chiffon doux et sec
Précautions	Ne pas dépasser la charge maximale ; ne pas installer sur murs creux ou en plâtre
Réparabilité	Non réparable par l'utilisateur ; pièces de rechange sur demande

FOIRE AUX QUESTIONS - AXWG02 Vantage Point

Comment assembler le meuble TV AXWG02 ?

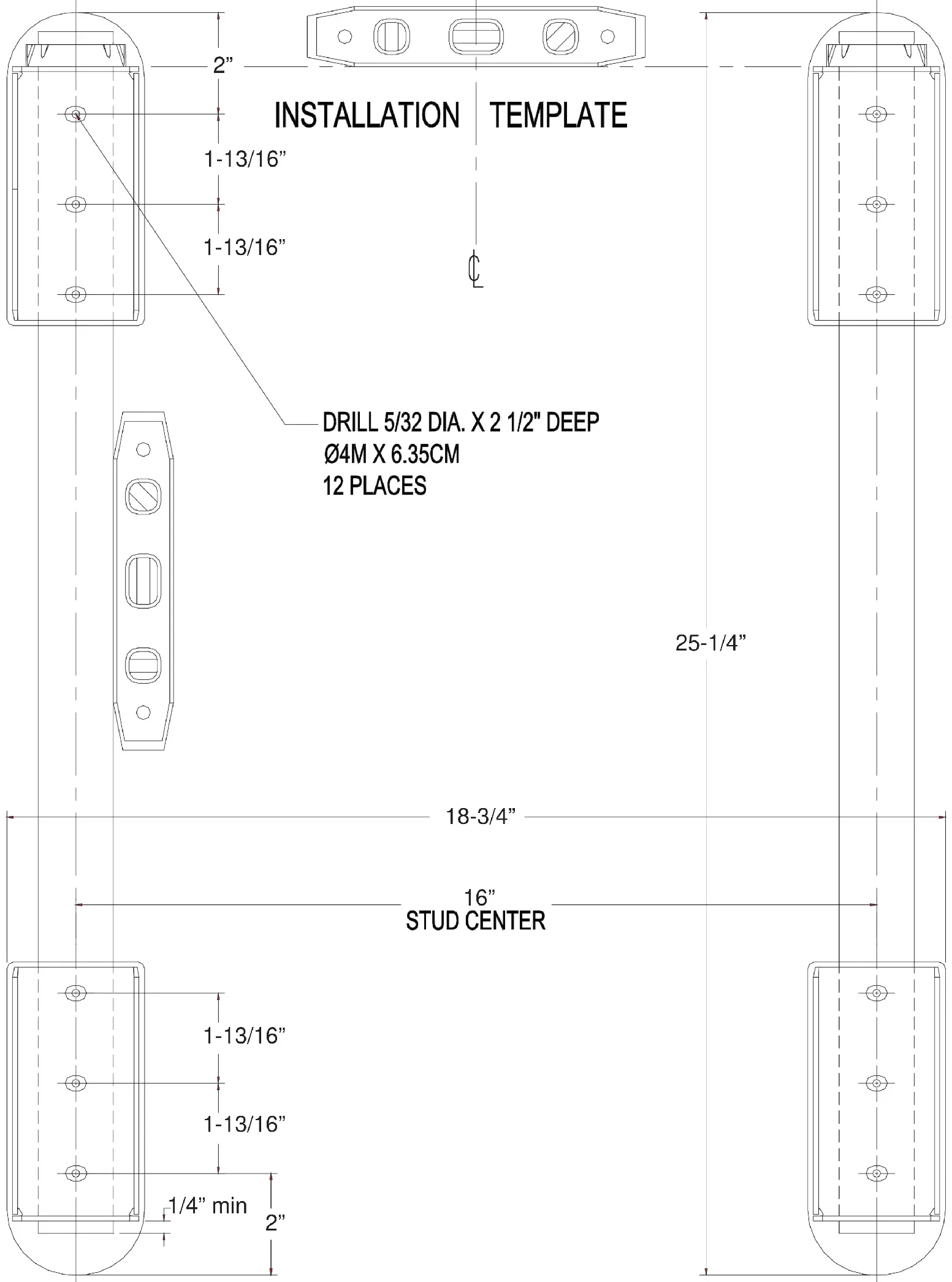

Suivez les instructions étape par étape fournies. Fixez d'abord la plaque murale (A) sur des montants en bois à l'aide des vis et chevilles incluses. Ensuite, insérez les tubes supports (D) et fixez le support d'étagère (G). Placez l'étagère en verre (K) et sécurisez avec les goupilles (C).

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 45 kg (100 lb) par étagère. Ne dépassez jamais cette limite pour éviter tout risque d'instabilité.

Sur quel type de mur peut-on installer ce meuble ?

Ce meuble est conçu pour être installé sur des montants en bois uniquement. Il ne convient pas pour le béton, les montants métalliques, les murs creux ou les blocs de béton.

Est-ce que la hauteur des étagères est réglable ?

Oui, la hauteur est réglable grâce à des tubes supports de différentes longueurs (60,95 cm et 60,30 cm) inclus dans le kit. Vous pouvez choisir la hauteur souhaitée lors de l'assemblage.

Comment gérer les câbles avec ce meuble ?

Le meuble est équipé d'un cache-fil (L) et d'un passe-fil intégré pour dissimuler les câbles de vos appareils. Faites passer les câbles à travers le passe-fil et fixez le cache-fil par pression.

Quels outils sont nécessaires pour l'assemblage ?

Une clé Allen (M) est fournie dans le kit. Vous aurez également besoin d'un tournevis et d'un niveau à bulle pour un montage de précision.

Le meuble est-il livré avec une garantie ?

La garantie n'est pas spécifiée dans la notice. Pour toute question concernant la garantie ou les pièces manquantes, contactez directement Vantage Point.

Puis-je utiliser ce meuble pour un téléviseur ?

Ce meuble est conçu pour composants A/V (lecteur DVD, ampli, console). Il peut supporter un téléviseur si le poids total ne dépasse pas 45 kg et si le téléviseur est placé sur l'étagère en respectant les dimensions.

Comment nettoyer l'étagère en verre ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau et évitez les produits abrasifs ou à base d'ammoniaque.

Que faire si des pièces sont manquantes ?

Contactez le service client de Vantage Point en mentionnant le modèle AXWG02 et la pièce manquante. La notice recommande de ne pas tenter d'assembler le produit si des pièces sont absentes.

MODE D'EMPLOI AXWG02 Vantage Point

Instructions d'assemblage pour le Système d'étagères pour composants A/V AXWG02

RÉMARQUE ! Les pièces incluses sont destinées à être utilisées sur des structures avec des montants en bois seulement ! Les pièces ne sont pas conçues pour être utilisées pour des installations sur du béton, des montants en métal, des murs creux ou des murs en bloc de béton d'escaribles. Lissez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n'est pas claire, veuillez nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce produit Vantage Point si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L'utilisation de ce produit pour tout autre usage n'est pas recommandée à moins d'être précisée par Vantage Point Product. Pensez à la sécurité avant tout !

A. Pisque murale B. Gestion de hogue

B. Goupier de bagse C. Goupille de retenue

D. Tube support

F Plaque de glissement

G Support d'étagère

H Plaque de fixation

1 Vis à metaux 1. Éremu hovageau

J. Ebroh hexagonia K. Étapère en vorsz

L. Cache-fil

M Clé Allen

N Vis Allen

O Butée en caoutchouc

P Vis pour plaque murale O Dendrale points

ABB.

A. Wandplatte

Charge maximale 45 kg (100 lb) par étagère

Maximale Tragkraft pro Regal: 45 kg

ABB.

A. Wandplatte

Pisque murale et acier avec pâte d'assemblage Gouise de haque en plastique

Goupille en acier 5/16" dia x 1-5/16"

Tubo support de 60.95 cm (34 pc) ouc annel

Tube-support de 60,30 cm (24 pc) avec Canal Couvre-plaque murale en plastique avec passe-fil

Plaque de glissement en acier de 7,62 cm (3 po)

Support d'étagère en acier

Plaque de fixation en acier (avec butées)

Vis a metaux à tete ronde #1/4-20 x 7/8

Eduo hexagonala bis #1/4-20 Étobre en yorgotempé 38,1 x 96,36 cm

Couvercle en plastique de 15.24 cm (6 pg) à fixation par pression

Clé Allen 5/32"

Vis Allen à tête ronde #1/4-20 x 3/8"

Butée en caoutchouc (installé à l'usine)
