DED7038 - Chargeur de batterie DEDRA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DED7038 DEDRA au format PDF.
| Type de produit | Chargeur de batterie |
| Marque | DEDRA |
| Modèle | DED7038 |
| Tension d'entrée | 230 V ~50 Hz |
| Puissance | 60 W |
| Tension de sortie | 20 V DC |
| Courant de charge maximal | 2300 mA |
| Durée de charge (accumulateur 2 Ah) | ~60 min |
| Durée de charge (accumulateur 4 Ah) | ~120 min |
| Type de batteries compatibles | Accumulateurs lithium-ion ligne SAS+ALL (20 V) |
| Indicateurs LED | Vert (prêt/chargé), Rouge (en charge) |
| Classe de protection | II (double isolation) |
| Indice de protection IP | IPX0 (non protégé contre l'eau) |
| Plage de température ambiante | 0 °C à 40 °C |
| Dimensions approximatives | 15 x 10 x 5 cm |
| Poids approximatif | 0,5 kg |
| Utilisation prévue | Charge d'accumulateurs pour outils SAS+ALL |
| Entretien et nettoyage | Nettoyer avec chiffon doux et sec ; ne pas utiliser de solvants |
| Conditions de stockage | Lieu sec, température ambiante, humidité <80 % |
| Contenu de l'emballage | 1 chargeur, notice d'utilisation |
| Sécurité | Protection contre surchauffe, court-circuit ; ne pas charger batteries non rechargeables |
FOIRE AUX QUESTIONS - DED7038 DEDRA
Questions des utilisateurs sur DED7038 DEDRA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chargeur de batterie au format PDF gratuitement ! Retrouvez votre notice DED7038 - DEDRA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DED7038 de la marque DEDRA.
MODE D'EMPLOI DED7038 DEDRA
Mode d'emploi avec Bulletin de Garantie
Cargador
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d'utilisation accessible sur le site www.dedra.pl
ES
FR Table des matières
1 Conditions de sécurité détaillées
2 Description de l'appareil
3 Utilisation prévue de l'appareil
4 Limitations d'utilisation
5 Caractéristiques techniques
6 Préparatifs au travail
7 Branchement au réseau
8 Utilisation de l'appareil
9 Opérations de service courantes
10 Elimination arbitraire des défauts
11 Complétion de l'appareil
12 Information pour les utilisateurs concernant l'élimination des appareils électriques et électroniques
La déclaration de conformité se trouve dans le siège de Dedra Exim
Sp. z o.o. Les conditions de sécurité générales ont été annexées à la notice d'utilisation en tant que brochure séparée.
Il est recommandé de respecter pendant le fonctionnement de l'appareil les règles fondamentales de sécurité du travail pour prévenir l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil, veuillez bien lire attentivement la notice d'utilisation. Veuillez bien garder la notice d'utilisation, les consignes de sécurité du travail. Le respect rigoureux des consignes et recommandations contenues dans la notice d'utilisation permettra de prolonger la durée de vie de votre appareil.
En travaillant il faut impérativement respecter les consignes contenues dans l'instruction de sécurité du travail. Si l'appareil est transmis à une autre personne, il faut lui donner aussi la notice d'utilisation, les instructions de sécurité du travail. La société Dedra-Exim n'est pas responsable des accidents survenus à la suite du non respect des consignes de sécurité du travail. Il faut lire attentivement toutes les instructions de sécurité et d'utilisation. La négligence des avertissements et instructions peut causer l'électrocution, l'incendie et/ou des lésions graves.
1. Conditions de sécurité détaillées
Veuillez bien lire attentivement le présent chapitre pour réduire au maximum le risque de lésion ou d'accident causé par le service inexact ou la méconnaissance des dispositions de sécurité du travail.
L'équipement présent peut être utilisé par les enfants en âge d'au moins 8 ans et par des personnes ayant des limitations physiques, sensorielles ou mentales, des personnes sans expérience, ne connaissant pas l'équipement si lesdites personnes sont surveillées ou instruites pour l'utilisation sûre de l'équipement de sorte que les risques associés soient compréhensibles. Les enfants non surveillés ne doivent pas nettoyer ni entretenir l'équipement.
- Le chargeur peut être utilisé uniquement aux accumulateurs dédiés aux appareils de la ligne SAS+ALL. La tentative de recharger d'autres accumulateurs peut provoquer l'endommagement du chargeur ou de l'accumulateur ou créer des situations dangereuses.
- Il est interdit de recharger les batteries non recharcheables.
- Pendant la charge, le chargeur et la batterie doivent être placés dans un espace bien ventilé. Des gaz de batterie peuvent être générés lors de la charge des accumulateurs.
- Ne pas obturér les grilles d'aération du chargeur. Si les grilles d'aération sont bloquées, le chargeur peut surchauffer et par conséquent des situations dangereuses (p.ex. incendie) peuvent survenir.
- Il ne faut jamais laisser le chargeur sans surveillance. Le chargeur est l'appareil électrique et son endommagement lors du fonctionnement peut provoquer des situations dangereuses.
- Chaque fois avant de commencer le travail, vérifier l'état du chargeur et du cordon d'alimentation. La mise en marche du chargeur endommagé peut provoquer des situations dangereuses.
- La charge de l'accumulateur fini, il faut retirer la fiche d'alimentation de la prise de réseau.
2. Description de l'appareil

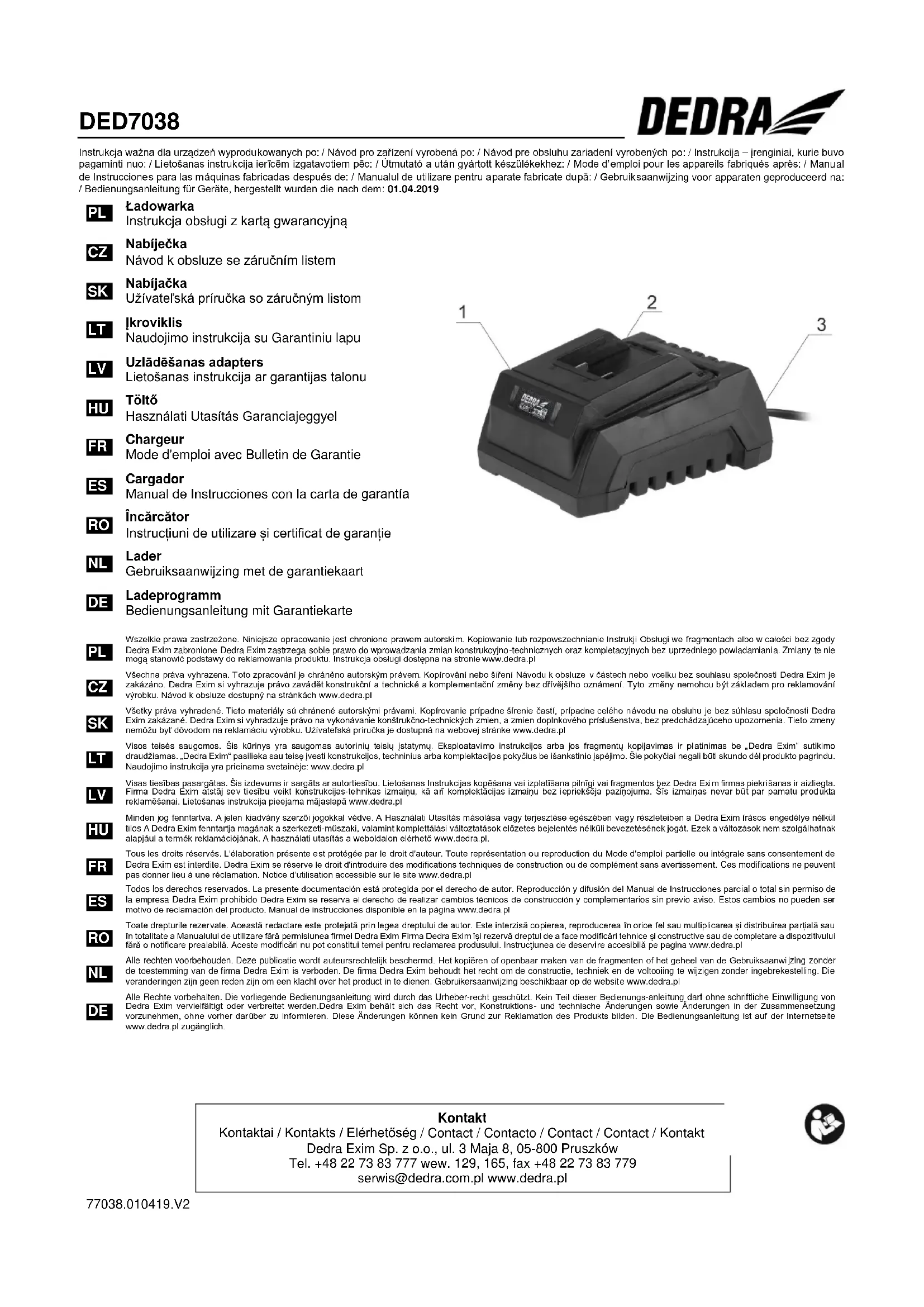

Dessin page 1: 1 - diodes de signalisation, 2 - contacts de chargeur, 3 - cordon d'alimentation
3. Utilisation prévue de l'appareil
Le chargeur est conçu exclusivement pour recharger les accumulateurs dédiés aux appareils de la ligne Dedra SAS+ALL. Le chargeur est conçu pour fonctionner conformément aux conditions de travail acceptables et aux caractéristiques techniques se trouvant ci-dessous.
4. Limitations d'utilisation
Il est acceptable d'exploiter l'appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, les travaux d'amateur avec le respect des conditions d'utilisation et de travail acceptables, contenues dans la notice d'utilisation. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans la notice d'utilisation seront traitées comme illicites et causeront la perte immédiate des droits de garantie. L'utilisation non conforme à l'affectation ou à la notice d'utilisation aura pour conséquence la perte immédiate des droits de garantie et la déclaration de conformité cessera d'être valable.
Conditions de travail acceptables
Utiliser uniquement à l'intérieur des pièces
5. Caractéristiques techniques
| Modèle | DED7038 |
| Tension d'alimention | 230 V, ~50 Hz |
| Puissance | 60 W |
| Tension de charge | 20 V D.C. |
| Courant de charge maximal | 2300 mA |
| Plage de températures ambiantes | 0°C-40°C |
| Durée de charge de l'accumulateur 2 Ah | ~ 60 min |
| Durée de charge de l'accumulateur 2 Ah | ~120 min |
| Indice IP | IPX0 |
| Classe de protection contre incendie | II |
6. Préparatifs au travail
Avant de commencer l'exploitation, il faut inspecter l'état du chargeur. Ne pas raccorder à l'alimentation le chargeur endommagé ou dont le cordon d'alimentation est endommagé. Le raccordement du chargeur à l'alimentation est signalé par la diode verte placée au front du chargeur (voir des. p. 1, point 1). L'appareil est prêt au travail.
7. Branchement au réseau
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisfaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorees. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation.
| Puissance de l'appareil [W] | Section minimale du conduit [mm2] | Valeur minimale du fusible type C [A] |
| <700 | 0,75 | 6 |
8. Utilisation de l'appareil
Le chargeur est conçu uniquement pour charger les accumulateurs de la ligne SAS+ALL. Il est interdit de charger d'autres accumulateurs que ceux dédiés au système
SAS+ALL. La charge d'un autre accumulateur peut causer l'endommagement permanent de l'accumulateur ou du chargeur est causer l'incendie. Avant de commencer à charger l'accumulateur, il faut vérifier son état de charge (voir la notice d'utilisation de l'accumulateur). Si l'accumulateur est déchargé, il faut placer les glissières de l'accumulateur sur les contacts du chargeur (des. p. 1, point 2). La diode rouge au front du chargeur (des. p. 1, point 1) signale le commencement de la recharge. La diode verte au front du chargeur (des. p. 1, point 1) signale que la batterie est chargée. Après la déconnexion de l'alimentation, la diode verte va s'allumer env. 10 secondes, c'est le symptôme normal. 9. Opérations de service courantes
Avant de procéder à l'entretien ou au nettoyage, il faut déconnecter le chargeur de la source d'alimentation.
Il est recommandé de nettoyer le chargeur après chaque utilisation. On peut éliminer les contaminations par l'air comprimé et nettoyer le boîtier par un chiffon doux et humidifié. Ne pas appliquer les détergents, produits chimiques ni solvants. Il faut faire attention à ce que l'eau ne pénètre pas à l'intérieur du chargeur.
Il faut stocker le chargeur dans un lieu obscur, dans la température ambiante à l'humidité relative jusqu'à 80% et si possible, dans l'emballage d'origine.
- Elimination arbitraire des défauts
| Problème | Cause | Solution |
| Le chargeur ne charge pas l'accumulateur | Le cordon d'alimention non raccordé. | Raccorder correctement le cordon d'alimentation. |
| L'absence de la tension de réseau. | Vérifier s'il y a la tension dans la prise. Vérifier si le fusible n'a pas actionné. | |
| L'accumulateur n'est pas bien raccordé | Inspector le raccordement de l'accumulateur, raccorder correctement. | |
| L'accumulateur endommagé | Inspector l'accumulateur. Ne pas charger les accumulateurs endommagés! | |
| Le chargeur est endommagé. | Transmettre le chargeur au Service. |
11. Complétion de l'appareil
L'emballage doit contenir: 1 Chargeur – 1 pièce
- Informations pour l'utilisateur sur les déchets d'équipement électriques et électroniques
(concerne les ménages)
Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-
ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet.
Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets.
Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne
Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne
Le symbole concerne seulement les pays de l'Union Européenne.
Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.
ES INDICE
FR Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi.
Dispositions générales de sécurité pour les appareils électriques
AVERTISSEMENT. Il faut lire tous les avertissements, Instructions et spécifications concernant la sécurité du produit.
Le non respect des avertissements et indications concernant la sécurité peut er l'électrocution, l'incendie ou des lésions graves.
Il faut garder tous les avertissements et instructions pour l'usage futur. Le terme de l'appareil électrique utilisé dans les avertissements concerne l'appareil électrique de réseau (avec fil) ou de batterie (sans fil).
- Sécurité dans le lieu de travail
a) Dans le lieu de travail, il faut maintenir l'ordre et un bon éclairage. Le désordre et un mauvais éclairage peuvent contribuer aux accidents.
b) Il ne faut pas exploiter l'appareil électrique dans les milleux explosifs, créés par les liquides, gaz ou poussières inflammables. Les appareils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs
c) Il ne faut pas permettre l'accès des enfants et observateurs aux lieux où sont utilisés les appareils électriques. La distraction de l'attention peut causer la perte de la maîtrise de l'appareil électrique.
- Sécurité électrique
a) La fiche doit être adaptée à la prise d'alimentation. Il ne faut jamais et de n'importe quel moyen modifier la fiche. Il ne faut pas utiliser de raccords Indirects en cas d'exploiter les appareils électriques avec le câble ayant le conducteur de terre protecteur. L'absence des modifications de fiches et prises de fiches réduit le risque d'électrocution.
b) Il ne faut pas toucher les surfaces mises à la terre ou reliées à la masse telles que les tubes, dispositifs de chauffage, radiateurs du chauffage central et réfrigérateurs. En cas de toucher les pièces mises à la terre ou reliées à la masse, le risque d'électrocution augmente.
c) Ne pas exposer l'appareil à la pluie et l'humidité. La pénétration de l'eau dans l'appareil augmente le risque d'électrocution.
d) Il ne faut pas surcharger les conduits de connexion. Ne jamais utiliser les câbles pour transporter l'appareil, tirer ou arracher la fiche de la prise. Il faut protéger le câble d'alimentation contre les températures élevées, l'huile, les arêtes vives ou les pièces mobiles de l'appareil. Le câble endommagé ou emmêlé augmente le risque d'électrocution.
e) En exploitant l'appareil destiné au travail à l'extérieur, il faut utiliser uniquement les rallonges pour le travail à l'extérieur des locaux. L'utilisation de la rallonge adaptée réduit le risque d'électrocution.
f) Si l'appareil travaille dans l'atmosphère humide, le réseau d'alimentation doit être doté du dispositif différentiel à courant résiduel (DDR). Le disjoncteur différentiel à courant résiduel réduit le risque d'électrocution.
- Attention: le terme « le dispositif différentiel à courant résiduel (DDR) » peut être remplacé par le terme « le disjoncteur de fuite de terre » (DFT) (en anglais GFCI ou ELCB)
- Sécurité des personnes
a) En travaillant avec l'appareil électrique, il faut être prévoyant et garder la précaution en réalisant chaque opération. Il ne faut pas utiliser l'appareil électrique quand on est fatigué, sous l'influence des médicaments, de l'alcool ou d'autres stupéfants (p.ex. drogues). L'instant d'inattention peut provoquer des lésions graves.
b) Pendant le travail, il faut utiliser les équipements de protection Individuelle. Utiliser toujours les lunettes de protection. Vu la possible présence des poussières néfastes, il faut utiliser les équipements de protection des voies respiratoires. L'utilisation des chaussures antidérapantes, des protections du visage et de la tête et des protecteurs auditifs réduit le risque de lésion.
c) Il faut prévenir le démarrage Involontaire de l'appareil. Avant d'Insérer la fiche dans la prise ou d'emplacer les accumulateurs ou les batteries dans la prise, il faut s'assurer toujours que l'interrupteur est dans la position d'arrêt. Le raccordement de l'appareil au réseau d'alimentation ou le transport de l'appareil branché au réseau quand le doigt est posé sur l'interrupteur risque la mise en marche de l'appareil non contrôlée et peut causer un accident.
d) Eliminer toutes les clés et d'autres outils de réglage avant de démarrer l'appareil. La présence de la clé ou de l'outil placé dans les parties mobiles de l'appareil peut provoquer des lésions.
e) Il faut éviter les postures non naturelles pendant le travail. Il faut garder la position stable et l'équilibre tout le temps en travaillant. La position stable pendant le travail doit garantir le maintien de l'équilibre et de la stabilité ce qui assure la bonne maîtrise de l'appareil électrique dans les situations imprévisibles.
Il convient de porter des vêtements de travail appropriés. La tenue ne devrait pas être lâche, il ne faut pas porter de bijoux longs et pendants. Il faut tenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements lâches, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
g) Si l'appareil est adapté à la coopération avec l'aspiration du sous-produit, il faut s'assurer que l'aspiration est bien raccordée. L'utilisation de l'aspiration du sous-produit réduit significativement les risques liés à la présence des poussières néfastes dans l'atmosphère de travail.
h) L'expérience acquise pendant le travail fréquent avec l'appareil électrique ne devrait pas conduire à une trop grande confluence en soi-même ni à ignorer les règles de sécurité spécifiques pour l'appareil. La négligence peut provoquer des lésions graves en une fraction de seconde.
- Manipulation de l'appareil et son exploitation
a) Il ne faut pas surcharger l'appareil. Exploiter l'apparaill adapté à son utilisation prévue. L'exploitation correcte de l'appareil augmentera son efficacité et la sécurité du travail.
b) Ne pas utiliser l'appareil dont l'interrupteur est endommagé. L'appareil électrique qu'on ne peut pas démarrer ou arrêter est dangereux et doit être dépanné
c) Sortir la fiche de la prise (débrancher la source d'alimentation) avant chaque réglage de l'appareil électrique, le remplacement des accessoires ou l'arrêt du travail. Cette opération protège l'utilisateur contre le démarrage involontaire de l'appareil.
d) L'appareil électrique non utilisé doit être stocké dans un lieu Inaccessible aux enfants. Il ne faut pas permettre d'utiliser l'appareil électrique aux personnes qui ne connaissent pas l'appareil ni la présente notice. Les appareils électriques sont dangereux dans les mains des utilisateurs non instruits.
e) L'appareil électrique doit être soumis aux révisions techniques. Il faut vérifier la coaxialité et l'exactitude de la fixation des pièces mobiles, vérifier s'il y a des cassures ou d'autres facteurs pouvant influencer le fonctionnement de l'appareil électrique. Si des endommagements sont détectés, il faut dépanner l'appareil électrique avant son utilisation. L'entretien incorrect de l'appareil électrique est la cause de nombreux accidents.
f) Les appareils de découpe doivent être tranchants et propres. L'entretien approprié des arêtes vives des appareils de découpe réduit la probabilité de coïncement et facilie l'exploitation.
g) Les appareils électriques, l'équipement, les outils de travail etc. doivent être utilisés conformément à la présente notice d'utilisation vu les conditions et le type de travail à effectuer. L'exploitation de l'appareil électrique de façon inadéquante peut conduire aux situations dangereuses.
h) Les poignées et les surfaces à saisir doivent être toujours propres, sèches et sans traces d'huile ni lubrifiant. Les poignées et les surfaces à saisir glissantes ne permettent pas le travail sûr ni la maîtrise de l'appareil dans les situations inattendues.
- Service
La réparation de l'appareil électrique peut être réalisée seulement par un professionnel qualifié avec l'utilisation des pièces d'origine. Une telle démarche assure le respect de la sécurité de l'appareil électrique.
