Type de produit	Climatiseur réversible (chauffage et refroidissement) – système multi-split DVM S2
Marque	Samsung
Modèle	AM200AXVGGR
Dimensions (L × H × P)	1295 × 1695 × 765 mm
Poids net	274 kg
Alimentation électrique	380-415 V, 3 phases + N, 50/60 Hz
Réfrigérant	R-410A
Charge de base de réfrigérant	10,5 kg
Pression maximale de conception	4,1 MPa
Nombre maximal d'unités intérieures raccordables	64
Longueur maximale de tuyauterie (équivalente)	Jusqu'à 200 m (selon configuration)
Isolation des conduites	Obligatoire pour toutes les conduites de frigorigène
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation (selon unité intérieure)
Entretien et nettoyage	Nettoyer régulièrement les filtres des unités intérieures ; vérifier l'absence de fuites ; faire appel à un professionnel pour l'entretien annuel
Sécurité	Installation par un professionnel qualifié ; mise à la terre obligatoire ; couper l'alimentation avant intervention ; ne pas modifier l'appareil
Pièces détachées et réparabilité	Utiliser exclusivement des pièces d'origine Samsung ; contactez un revendeur agréé
Informations générales	Notice d'installation et d'utilisation fournie ; conformité aux normes européennes ; recyclage en fin de vie selon la réglementation DEEE

FOIRE AUX QUESTIONS - AM200AXVGGR SAMSUNG

Quel type de réfrigérant utilise le Samsung AM200AXVGGR ?

Le climatiseur utilise le réfrigérant R-410A, un quasi-azéotrope à haute pression. Seuls des outils et accessoires compatibles avec ce fluide doivent être employés.

Quelle est la tension d'alimentation requise pour ce modèle ?

L'appareil nécessite une alimentation triphasée 380-415 V (3 phases + neutre) à 50/60 Hz. Un disjoncteur différentiel et magnétothermique est obligatoire.

Puis-je installer l'unité extérieure moi-même ?

Non, l'installation doit être réalisée par un professionnel qualifié. Une mauvaise installation peut entraîner des fuites, des chocs électriques ou un incendie.

Comment raccorder les unités intérieures ?

Utilisez des joints en Y (accessoires optionnels) pour la distribution du réfrigérant. Ne jamais utiliser de joints en T. La longueur et la dénivellation doivent respecter les limites indiquées dans le manuel.

Que faire en cas de fuite de réfrigérant ?

Aérez immédiatement la pièce. Ne touchez pas le gaz qui s'échappe (risque de gelure). Coupez l'alimentation et contactez un installateur agréé. Le gaz peut devenir toxique au contact d'une flamme.

Comment effectuer le test de fonctionnement après installation ?

Après avoir vérifié l'absence de fuites et la mise sous tension, utilisez le mode Key (touche) sur l'unité extérieure pour lancer l'essai. Suivez la procédure décrite dans le manuel (appui répété sur K2).

Quelle quantité de réfrigérant supplémentaire ajouter ?

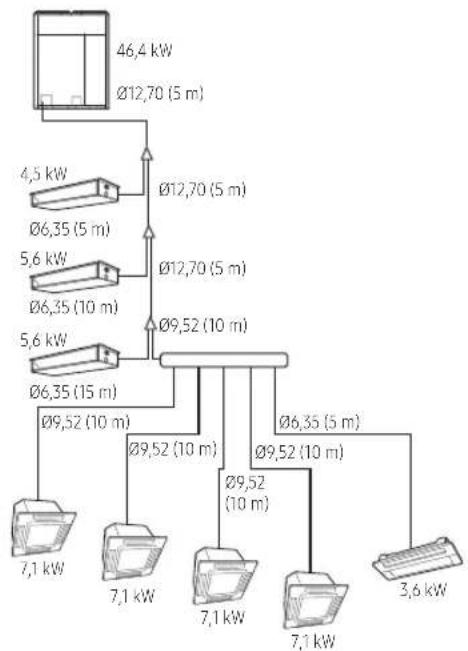

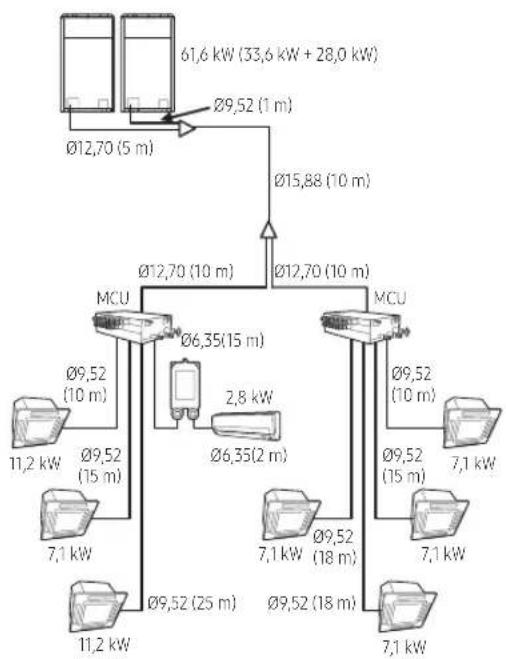

Calculez la charge supplémentaire en fonction de la longueur des conduites de liquide et du type d'unités intérieures. Reportez-vous aux tableaux du manuel (volume par mètre et par unité intérieure). La charge totale ne doit pas dépasser 100 kg.

Peut-on utiliser une télécommande sans fil ?

Oui, une télécommande sans fil est compatible. Toutefois, son fonctionnement peut être perturbé par des équipements émettant des ondes électromagnétiques (ex. stabilisateurs de ballast).
Éloignez-la d'au moins 1,5 m de ces appareils.

Comment nettoyer l'unité extérieure ?

Nettoyez périodiquement l'échangeur de chaleur et les grilles avec de l'eau. En bord de mer, rincez à l'eau claire pour éliminer les dépôts de sel. Coupez toujours l'alimentation avant tout nettoyage.

Que faire si le code d'erreur E201 ou E191 s'affiche ?

Le code E201 indique une adresse d'unité intérieure invalide (64-79). Vérifiez les adresses (doivent être entre 0 et 63). Le code E191 signale une erreur de configuration des conduites. Lancez l'opération de couplage automatique ou réglez les adresses manuellement.

MODE D'EMPLOI AM200AXVGGR SAMSUNG

Manuel d'installation

AM***AXV***

• Merci d'avoir acheté ce climatiseur Samsung.
• Veuillez lire attentivement ce manuel d'installation et le conserver pour référence ultérieure avant d'utiliser cet appareil.

Consignes de sécurité 3

Consignes de sécurité 3

Procédure d'installation 5

Préparation de l'unité extérieure 5

Choix du site d'installation 6

Préparation du matériel et des outils 8

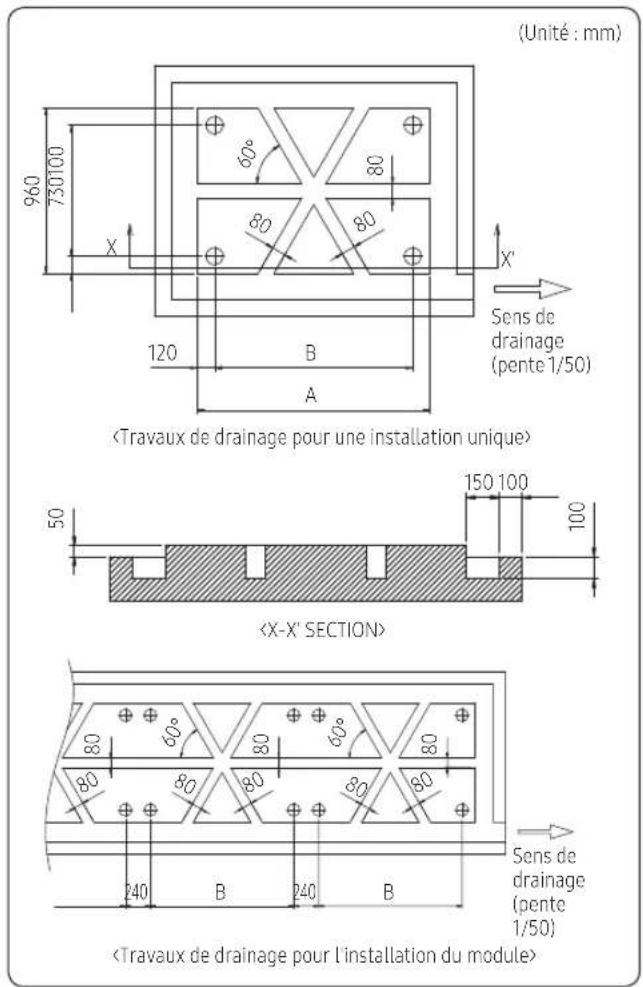

Installation de l'unité extérieure 8

Installation de la conduite de frigorigène 10

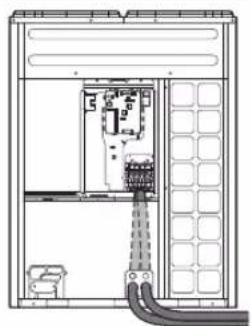

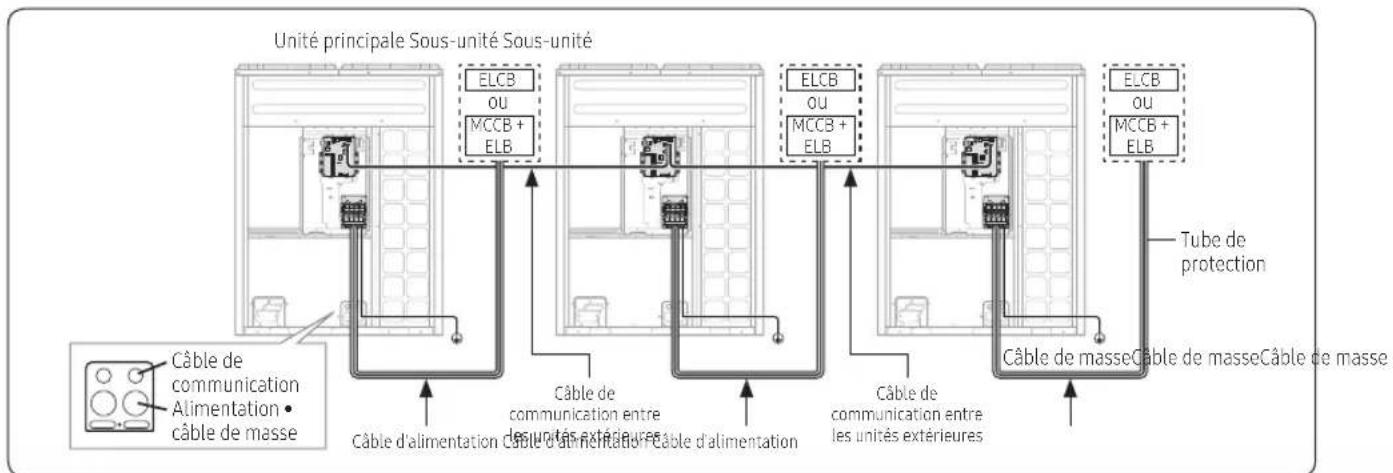

Câblage électrique 32

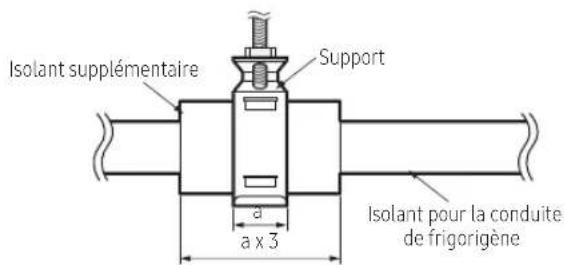

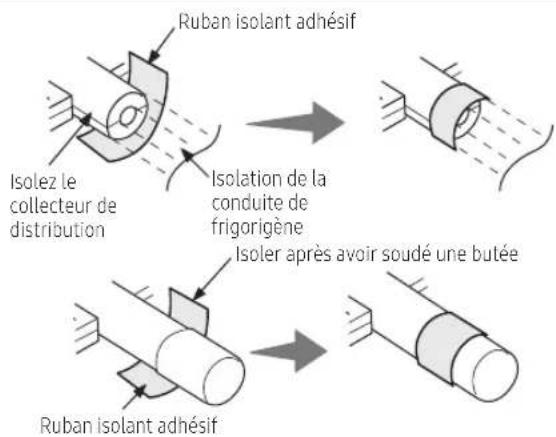

Isolation des conduites 38

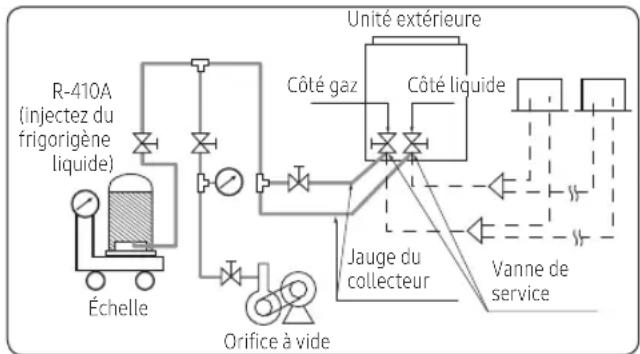

Remplissage de frigorigène 40

Affichage des segments de base 42

Définition du commutateur en option de l'unité extérieure et fonction Key 42

Facultatif : Définition des adresses de la MCU et des conduites (HR uniquement) 50

Effectuer les contrôles ultimes et les essais de fonctionnement 52

Annexe 53

Informations sur le produit 53

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : https://www.samsung.com/uk/sustainability/environment/environment-data/

Veuillez suivre les consignes de sécurité ci-dessous afin d'assurer la sécurité de l'installateur et de l'utilisateur.

• Le climatiseur DVM S2 utilise le frigorigène R-410A.

• Lors de l'utilisation du R-410A, l'humidité ou des substances étrangères peuvent affecter les performances et la fiabilité de l'appareil. Des précautions de sécurité doivent être respectées lors de l'installation de la conduite de frigorigène.
• La pression maximale de conception du système est de 4,1 MPa. Sélectionnez par conséquent le matériau et l'épaisseur appropriés en fonction de la réglementation.
• Le R-410A est un quasi-azéotrope de deux frigorigènes qui doit être remplis en phase liquide lors du remplissage du frigorigène. (Si vous remplissez un frigorigène en phase vapeur, il peut modifier le mélange du frigorigène et entraîner un dysfonctionnement de l'appareil.)

- Vous devez raccorder les unités intérieures pour le fluide frigorigène R-410A. Veuillez consulter le catalogue d'appareils pour trouver les noms de modèle pour les unités intérieures pouvant être connectés. (Si vous raccordez des unités intérieures qui n'ont pas été conçus pour le R-410A, le climatiseur peut ne pas fonctionner normalement.)

- Après avoir terminé l'installation et effectué une opération d'essai, expliquez à l'utilisateur comment utiliser et maintenir l'appareil. Remettez-lui également ce manuel d'installation pour qu'il puisse le conserver.

- Le fabricant n'est pas responsable pour des incidents survenus à la suite d'une mauvaise installation. L'installateur est responsable pour toutes les réclamations de l'utilisateur liées à l'installation et résultant de la négligence des avertissements et précautions indiqués dans ce manuel. (L'installateur sera responsable de toutes les dépenses d'entretien qui peuvent se produire.)

- En règle générale, les climatiseurs ne doivent pas être déplacés après leur installation. Cependant, si un climatiseur doit être déplacé pour des raisons non évitables, veuillez contacter un revendeur qualifié pour les climatiseurs Samsung.

AVERTISSEMENT

- Dangers ou pratiques dangereuses risquant d'entraîner des blessures graves, voire mortelles.

ATTENTION

- Tout risque ou pratique dangereuse est susceptible de provoquer des blessures personnelles (a l'installateur ou l'utilisateur) d'ordre mineur ou des dommages matériels.

Informations générales

AVERTISSEMENT

- Contactez un revendeur ou un installateur qualifié pour l'installation. - Si l'installation est effectuée par une personne non qualifiée, des problèmes comme des fuites d'eau, des chocs électriques ou des incendies peuvent se produire.

- Le travail d'installation doit être effectué correctement selon le manuel d'installation.

- Si l'installation n'est pas effectuée correctement, des fuites d'eau, des chocs électriques et des incendies peuvent se produire.

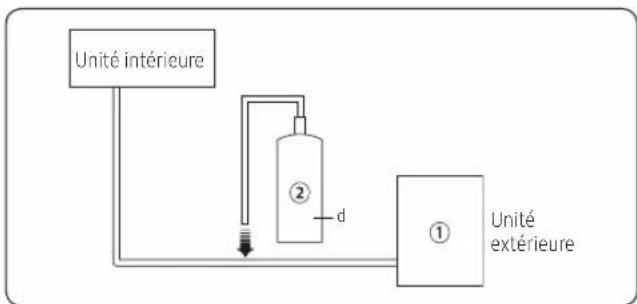

- Lors de l'installation de l'unité dans une petite pièce, prenez les mesures appropriées pour éviter que la concentration de frigorigène ne dépasse les limites de sécurité autorisées en cas de fuite de frigorigène. Contactez le revendeur concernant les mesures de sécurité avant l'installation.

- Lorsque le frigorigène fuit et les limites de concentration dangereuses sont dépassées, des accidents par étouffement peuvent se produire.

- Si du gaz ou des substances étrangères contaminent la conduite de frigorigène R-410A, de graves dysfonctionnements pouvant occasionner des blessures peuvent survenir.

• Utilisez les accessoires fournis, les composants et les outils spécifiés lors de l'installation.
• Utilisez uniquement la conduite et le produit d'installation utilisés pour les frigorigènes R410A.
• Le non-respect de cette consigne risque de provoquer la chute de l'appareil, une fuite d'eau, un choc électrique ou un incendie. (Seuls les composants coniques et torches utilisés pour les frigorigènes R410A doivent être utilisés)

- Installez l'unité extérieure sur une surface dure et plane capable de supporter son poids.

- Si la surface ne peut pas supporter le poids, l'unité extérieure peut tomber et provoquer des blessures.

- Vérifiez les points suivants préalablement à l'installation et aux travaux d'entretien.

- Avant de souder, retirez les choses inflammables et dangereuses pouvant provoquer une explosion et un incendie autour des travaux.

- Avant de souder, retirez le frigorigène de l'intérieur de la conduite ou de l'appareil.

- Si vous exécutez des travaux de soudage lorsque du frigorigène se trouve dans la conduite, la pression du frigorigène peut être augmentée et provoquer l'éclatement de la conduite. L'installateur peut être gravement blessé si la conduite éclate ou expose.

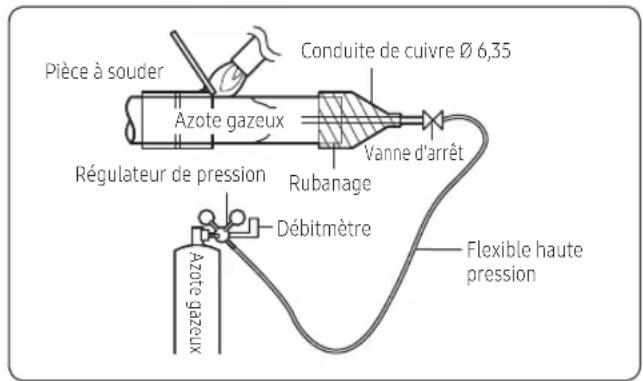

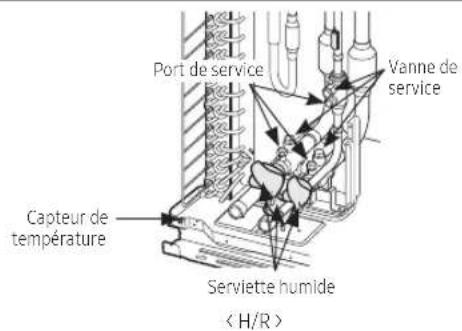

- Utilisez de l'azote gazeux pour éliminer l'oxydation à l'intérieur de la conduite lors du soudage.

- Ne modifiez pas l'appareil vous-même.

- Risque d'électrocution, d'incendie, de dysfonctionnement ou de blessure.

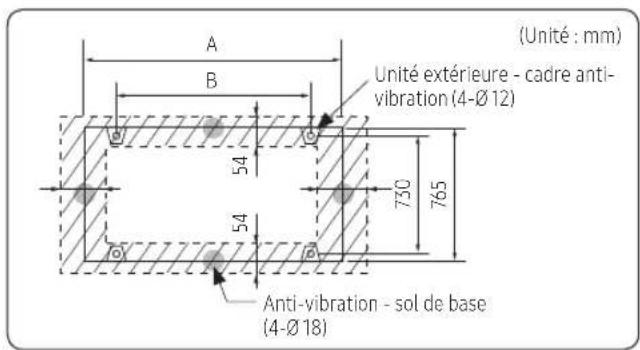

- Fixez solidement l'unité extérieure sur la fondation pour résister à un fort vent ou un séisme.

- Des défaillances ou des accidents pourraient se produire si l'unité extérieure n'est pas fixée correctement.

- Les travaux d'électricité doivent être réalisés par des personnes qualifiées, en conformité avec la réglementation de câblage nationale et installés selon les instructions établies dans le manuel d'installation avec un circuit loué.

- En cas de manque de capacité sur le circuit loué et d'installation incorrecte, il y a un risque d'électrocution ou d'incendie.

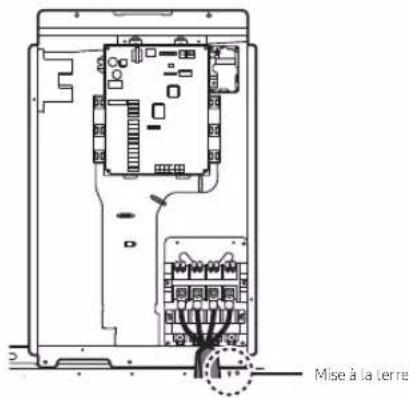

- Assurez-vous d'effectuer la mise à la terre.

- Ne branchez pas le fil de mise à la terre à une conduite de gaz ou d'eau, à un paratonnerre ou à une mise à la terre de téléphone. Une mise à la terre incorrecte peut provoquer un choc électrique.

- Le câblage doit être exécuté à l'aide des câbles spécifiés et ceux-ci doivent être sécurisés correctement de sorte qu'ils n'exercent pas une force supplémentaire sur les parties de raccordement des bornes.

- Si le raccordement pour la fixation n'est pas effectué correctement, cela peut provoquer une surchauffe ou un incendie.

- Disposez correctement les fils des parties électriques pour assurer que le couvercle de ces parties électriques est complètement fermé sans laisser d'espaces.

- Si le couvercle n'est pas fermé correctement, de la chaleur peut être générée sur la borne électrique et provoquer un choc électrique ou un incendie.

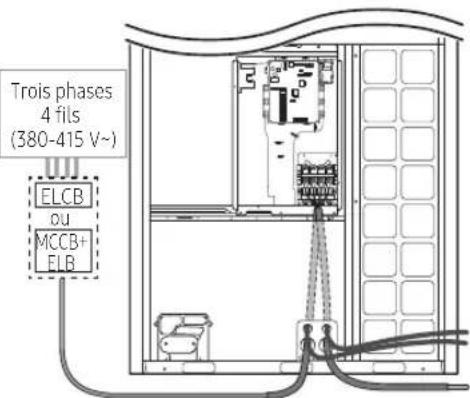

- Un disjoncteur séparé (MCCB, ELB) doit être installé dans l'alimentation électrique.

- Si une surintensité ou une fuite de courant se produit et qu'aucun disjoncteur n'a été installé, l'alimentation ne sera pas coupée ce qui peut provoquer un choc électrique et un incendie.

- N'utilisez pas des pièces endommagées. Elles risquent de provoquer un incencie ou un choc électrique.

- Coupez l'alimentation avant d'effectuer une intervention sur l'appareil ou réglez toutes pièces liées à l'alimentation en vue de l'installation, de l'entretien ou encore de la réparation de l'appareil.

- Il y a un risque d'électrocution.

- Même lorsque l'alimentation est coupée, il est dangereux de toucher le circuit imprimé de l'onduleur et celui du ventilateur car ces pièces demeurent chargées d'une haute tension CC.

• Lorsque vous remplacez ou réparez le circuit imprimé, coupez l'alimentation et attendez que la tension CC résiduelle ait été évacuée. (Plus de 15 minutes sont nécessaires.)
• Vous devez aérer la pièce lors d'une fuite de frigorigène au cours de l'installation.
• Des gaz toxiques peuvent être générés lorsque le gaz frigorigène entre en contact avec une substance inflammable.
• L'absence de fuite de gaz doit être vérifiée une fois que l'installation est terminée.
• Des gaz toxiques peuvent être générés lorsque le gaz frigorigène entre en contact avec une substance inflammable.
• Vous pouvez subir une gelure si vous entrez en contact avec le gaz frigorigène qui a fui.
• Durant l'hiver, mettez l'appareil sous tension car il fonctionne en mode de protection lorsque la température descend en dessous de 0 °C.
• Si vous coupez l'alimentation, le mode de protection du compresseur ne peut pas fonctionner, ce qui risque d'endommager l'appareil.
• Portez des équipements de protection (tels que des gants de sécurité, des lunettes de protection et un casque) pendant les travaux d'installation et de maintenance. Les techniciens d'installation/ réparation peuvent être blessés si l'équipement de protection n'est pas correctement utilisé.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant son utilisation par une personne responsable pour leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisation en Europe : Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances si elles ont été supervisées ou ont reçu des instructions concernant l'utilisation de l'appareil de manière sûre et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance.

ATTENTION

- N'installez pas la conduite d'évacuation directement à la partie inférieure de l'unité extérieure et prévoyez une évacuation séparée de sorte que l'eau s'écoule régulièrement. Dans le cas contraire, la conduite peut geler ou éclater pendant l'hiver et endommager l'appareil et provoquer des fuites d'eau.

- Si les travaux d'évacuation ne sont pas exécutés dans les règles de l'art, de l'eau peut fuir et provoquer des dégâts.

- Installez le câble d'alimentation et le câble de communication des unités intérieures et extérieures à une distance d'au moins 1,5 m des appareils électriques et à au moins 2 m d'un paratonnerre.

- Les dispositifs électriques risquent de générer du bruit, selon l'état de l'onde électrique.

- Installez l'unité extérieure en respectant l'angle préconisé dans le tableau ci-dessous selon la hauteur du bâtiment.

• Ne laissez pas le conteneur de frigorigène en plein soleil. (Il risque d'exploser.)
• Vous devez utiliser des conduites appropriés conformément aux normes car la pression du frigorigène est très élevée.

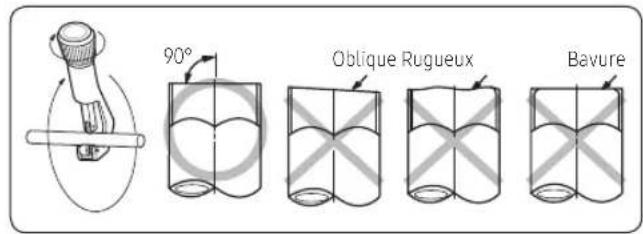

• Faites attention de ne pas fragiliser les conduites en les soudant trop.
• Installez l'appareil impérativement hors de la portée des enfants. (Des éléments pointus de l'échangeur de chaleur peuvent causer des blessures et lorsque l'appareil est endommagé, ses performances peuvent en être affectées.)

Paratonnerre

Angle de protection : 25°\~55°

Hauteur du bâtiment Angle de protection
20 m maximum 55°
40 m maximum 35°
60 m maximum 25°

- Installez l'unité intérieure loin de tout équipement de paratonnerre utilisant un stabilisateur de ballast.

- Si vous utilisez une télécommande sans fil, il est possible qu'elle ne fonctionne pas normalement en raison du stabilisateur de ballast.

- N'installez pas l'appareil dans les lieux suivants :

• Lieu où le bruit et l'air chaud de l'unité extérieure peuvent gêner les voisins. (Ceci peut provoquer des dégâts matériels.)
• Ne laissez pas d'obstacles devant l'entrée et la sortie de l'appareil. (Cela peut provoquer des dommages et des accidents.)

• Lieu contenant de l'huile minérale ou de l'acide arsénique.

• Des éléments peuvent être endommagés en raison de la résine brûlée et provoquer des fuites d'eau ou l'appareil peut tomber.

• L'efficacité de l'échangeur de chaleur peut se détériorer ou l'appareil peut ne plus fonctionner.

- L'endroit où le gaz corrosif, tel que le gaz sulfureux, s'échappe du conduit de ventilation ou de la sortie d'air.

- La conduite en cuivre ou la conduite de raccordement peuvent se corroder et le frigorigène peut fuir.

- Un lieu dans lequel une machine émet des ondes électromagnétiques.

- Des problèmes du système de commande risquent de compromettre le fonctionnement du climatiseur.

• Le lieu où il y a un danger de fuite de gaz combustible ou le lieu où l'on manipule du diluant ou de l'essence.
  – (Il y a un risque d'incendie ou d'explosion.)
• Le lieu pouvant contenir des fibres de carbone ou de la poussière inflammable.

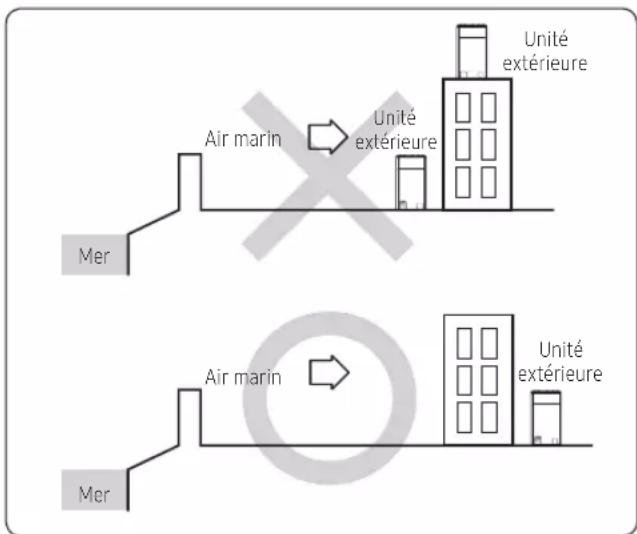

• Le lieu à proximité du bord de la mer ou d'une source chaude avec un risque de corrosion de l'unité extérieure.

- Changements dans le modèle DVM S2 (onduleur) en comparaison avec les modèles conventionnels qui doivent être pris en compte lors de l'installation

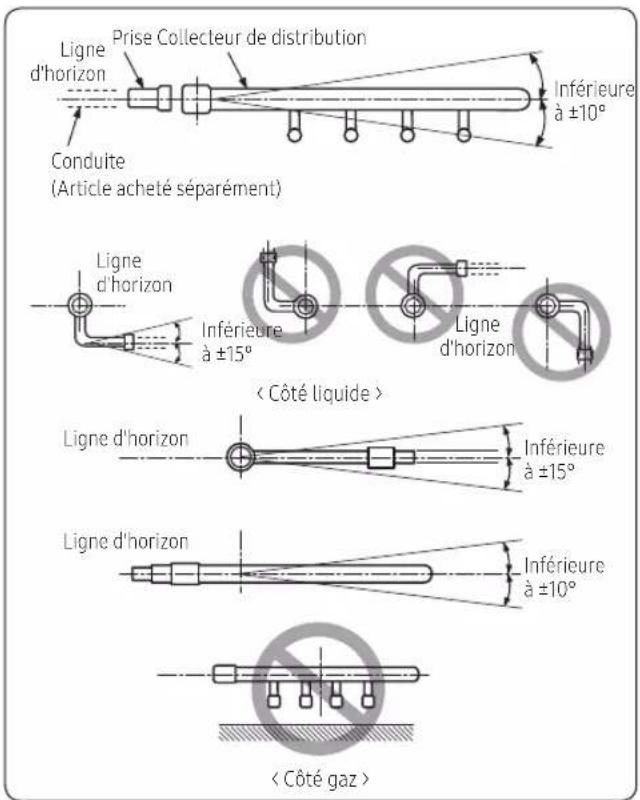

Pour une distribution optimale du frigorigène, vous devez utiliser un joint en Y en tant que raccord de branchement pour le branchement des unités extérieures. (N'utilisez pas de joint en T.)

• Vous ne pouvez pas faire fonctionner le climatiseur normalement si vous ne terminez pas l'opération d'essai à l'aide du fonctionnement en mode Key (Touche) de l'unité extérieure. Utilisez le MODE KEY (TOUCHE) pour l'opération d'essai.
• Vérifiez la compatibilité d'autres appareils comme l'unité intérieure, les kits EEV, etc. qui seront raccordés au climatiseur DVM S2.
• Notez que le regroupement des unités extérieures est différent des modèles DVM PLUS III, IV et DVM S.
• La longueur maximale de la tuyauterie, la différence de niveau, la quantité d'unités intérieures pouvant être raccordés, l'installation des joints extérieurs et les regroupements des unités intérieures sont différents par rapport aux modèles conventionnels.
• Si la longueur de la conduite entre les unités extérieures dépasse 2 m, l'installation d'un siphon s'avère nécessaire. Si aucun siphon n'est installé, l'huile risque de stagner dans la conduite lorsque l'unité extérieure à l'extrémité du système s'arrête alors que certaines unités intérieures fonctionnent toujours.

Classement des unités extérieures

Classement DVM S2 type petit DVM S2 type grand
Apparence

ATTENTION

Élimination des matériaux d'emballage

• Stockez ou jetez les matériaux d'emballage en toute sécurité.
• Les métaux tranchants, tels que les clous ou les emballages en bois, qui peuvent se casser en morceaux, peuvent causer des blessures.
• Veillez à stocker ou à éliminer le matériel d'emballage de type vinyle pour le garder hors de portée des enfants. Les enfants peuvent les mettre sur leur visage, ce qui est très dangereux car cela peut les étouffer.

Déplacement de l'unité extérieure

• Sélectionnez l'itinéraire de déplacement à l'avance.
• Assurez-vous que l'itinéraire de déplacement est sûr pour le poids de l'unité extérieure.
• Ne pas incliner l'appareil plus que 30° en le portant. (Ne pas poser l'appareil sur le côté)
• La surface de l'échangeur de chaleur est pointue. Faites attention à ne pas vous blesser en déplaçant l'appareil.
• Lorsque vous transportez le DVM S2 à l'extérieur, prenez garde au centre de gravité de l'unité extérieure (voir l'étiquette de centre de gravité apposée sur le panneau avant, et retirez-la après l'installation.)

ATTENTION

- Vous devez utiliser une partie de l'appareil lorsque vous le déplacez.

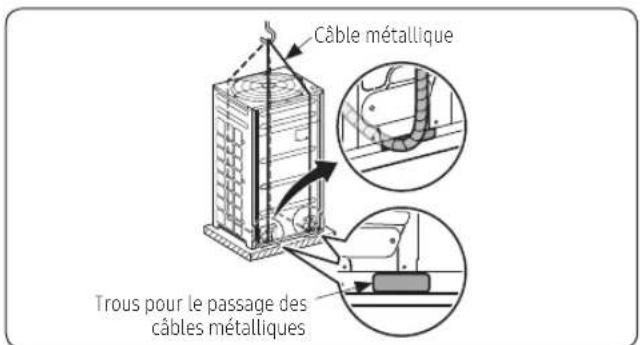

Lors d'un déplacement avec une grue

• Fixer le câble métallique comme illustré.
• Pour protéger des dommages ou des rayures, insérez un bout de tissu entre l'unité extérieure et le câble métallique.

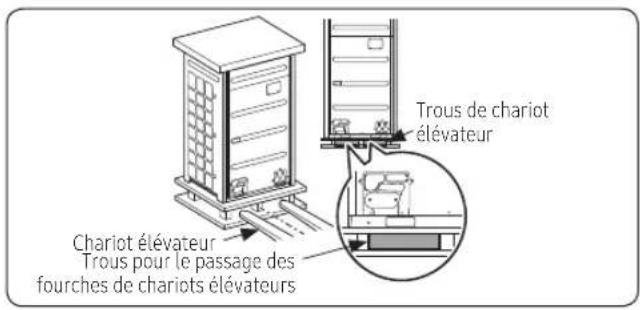

Lors d'un déplacement avec un chariot élévateur

• Insérez avec précaution les fourches du chariot élévateur dans les trous prévus à cet effet au bas de l'unité extérieure.
• Veillez à ce que le chariot élévateur n'endommage pas l'appareil.

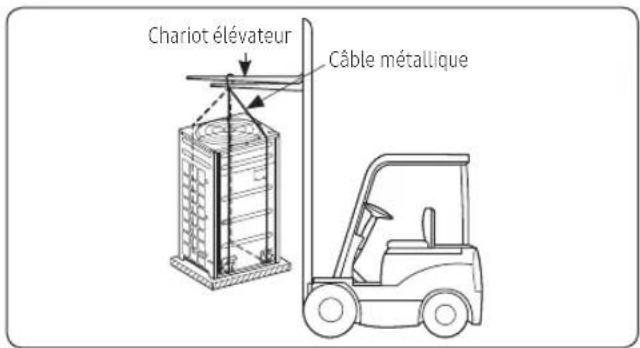

Si l'appareil est déplacé sans palette en bois et que la grue n'est pas disponible

• Raccordez un câble métallique à l'unité extérieure comme vous le feriez avec une grue.
• Accrochez le câble métallique à la fourche du chariot élévateur pour déplacer l'unité extérieure.

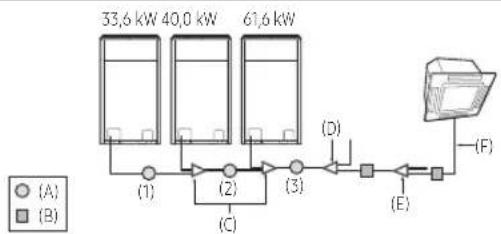

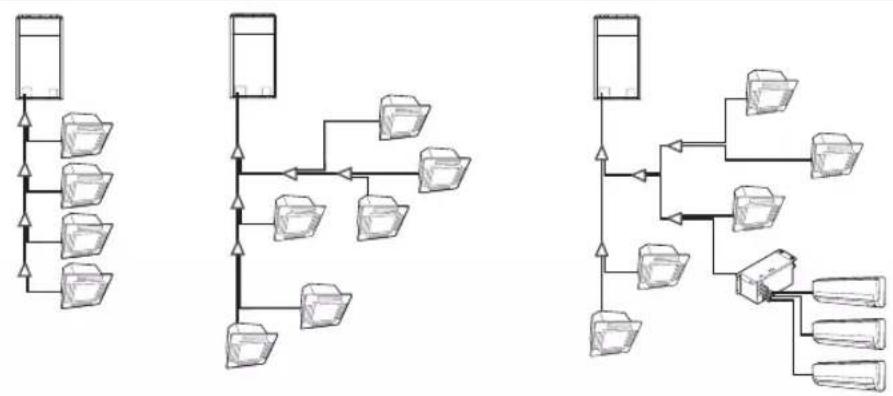

Regroupement d'unités extérieures

• Veillez à utiliser une unité intérieure compatible avec le DVM 52.
• Les unités intérieures peuvent être raccordées dans la plage indiquée dans le tableau suivant.
• La capacité de refroidissement et de chauffage de l'unité intérieure peut diminuer si la capacité totale des unités intérieures raccordées dépasse la capacité maximale indiquée.
• La capacité totale des unités intérieures raccordées peut être comprise entre 50 % et 130 % de la capacité totale de l'unité extérieure. 0.5 × (capacité de l'unité extérieure) ≤ capacité totale des unités intérieures raccordées ≤ 1.3 × (capacité de l'unité extérieure)
• Veuillez contacter votre représentant Samsung local ou consulter le manuel des données techniques pour plus de détails si le projet exige que vous conceviez le projet avec un rapport de connexion supérieur à 130 %.
• Vous pouvez raccorder jusqu'à 64 unités intérieures à l'unité extérieure. La quantité maximale d'unités intérieures pouvant être raccordées est fixée à 64, car les unités extérieures ne prennent en charge qu'un maximum de 64 adresses de communication. L'adresse de l'unité intérieure peut être attribuée de 0 à 63. Une erreur E201 se produit si l'adresse de l'unité intérieure a été attribuée entre 64 et 79.
• Il est possible de raccorder jusqu'à 32 unités intérieures à montage mural avec EEV (AM****NQD*, AM****NVD*).
• N'installez pas ensemble une MCU de 1ère génération et une MCU de 2ème génération.
• MCU de 1ère génération : MCU-S*NEE*N, MCU-S2NEK1N
• MCU de 2e génération : MCU-S*NEK2N, MCU-S4NEK3N, MCU-S1NEK1N, MCU-S8NEK1N, MCU-S12NEK1N

ATTENTION

- Utilisez le tableau suivant pour déterminer la taille et le nombre d'unités extérieures nécessaires pour atteindre les exigences de capacité.

Exigences relatives à l'emplacement de l'unité extérieure

Décidez du lieu d'installation selon les critères suivants et réclamez l'approbation de l'utilisateur.

• Lieu où l'air évacué et le bruit émis par l'unité extérieure ne risquent pas de déranger le voisinage (En particulier dans les zones résidentielles, pensez aux heures de fonctionnement.)
• Lieu où la structure peut supporter le poids et les vibrations de l'unité extérieure.
• Surface plane sur laquelle l'eau de pluie ne peut pas stagner ou couler.
• Lieu non exposés à de forts vents.
• Lieu suffisamment ventilé et spacieux pour permettre les réparations et la maintenance. (Le conduit d'évacuation doit être acheté séparément sur votre marché local.)
• Lieu où vous pouvez raccorder les conduites de frigorigène entre les unités intérieures et extérieures en respectant la distance autorisée.
• Lieu permettant une exécution simple des travaux d'étanchéité et d'évacuation pour l'eau de condensation générée par l'unité extérieure pendant le fonctionnement en chauffage.
• Lieu ne présentant aucun risque de fuite de gaz inflammable.
• Lieu non exposé directement à la neige ou la pluie.
• Lieu où une grande quantité d'eau générée par l'environnement extérieur ne touche pas directement le haut de l'unité extérieure.

Guide d'installation au bord de la mer

Veillez à suivre les guides ci-dessous lors de l'installation au bord de la mer.

1 Ne pas installer l'appareil dans un endroit où il est directement exposé à l'eau de mer et à la brise marine.

• Assurez-vous d'installer l'appareil derrière une structure (comme un bâtiment) qui peut bloquer la brise.
• Même lorsqu'il est inévitable d'installer l'appareil en bord de mer, s'assurer que l'appareil n'est pas directement exposé à la brise marine en installant un mur de protection.

Le mur de protection doit être construit avec un matériau solide qui peut bloquer la brise de mer et la hauteur et la largeur du mur doivent être 1,5 fois plus grandes que la taille de l'unité extérieure. (Il faut prévoir plus de 700 mm d'espace entre le mur de protection et l'unité extérieure pour la circulation de l'air.)

2 Considérez que les particules salées qui s'accrochent aux panneaux extérieurs doivent être suffisamment éliminées par lavage.
3 Parce que l'eau résiduelle au fond de l'unité extérieure favorise considérablement la corrosion, s'assurer que la pente ne perturbe pas le drainage.

• Maintenez le plancher à niveau afin d'éviter l'accumulation de pluie.
• Veillez à ne pas obstruer le trou d'écoulement en raison de la présence de corps étrangers

4 Lorsque l'appareil est installé en bord de mer, le nettoyer périodiquement avec de l'eau pour enlever la salinité attachée.

5 Assurez-vous d'installer l'appareil dans un endroit où l'eau s'écoule en douceur. Veillez en particulier à ce que la partie inférieure soit bien drainée.
6 Assurez la réparation de l'appareil s'il est endommagé pendant l'installation ou l'entretien.
7 Vérifiez l'état de l'appareil périodiquement.

• Contrôler le lieu d'installation tous les 3 mois et effectuer un traitement anti corrosion tel que R-Pro fourni par SAMSUNG (Code : MOK-220SA) ou graisse et cire hydrofuge du commerce, etc., selon l'état du produit.
• Lorsque l'appareil doit être arrêté pendant une longue période de temps, par exemple pendant les heures creuses, prendre des mesures appropriées, comme couvrir l'appareil.

8 Un traitement anti corrosion spécial est nécessaire si l'appareil est installé dans un rayon de 500 m du bord de mer.

※ Veuillez contacter votre représentant SAMSUNG local pour plus de détails.

Si vous ne trouvez pas d'endroit approprié pour installer l'unité extérieure, consultez un expert ou un magasin spécialisé.

ATTENTION

- Le climatiseur du système peut provoquer des parasites lors de l'écoute des stations AM. Par conséquent, sélectionnez un emplacement d'installation pour l'unité intérieure où le câblage électrique peut être effectué tout en gardant une certaine distance d'une radio, d'un ordinateur et d'un équipement stéréo.

• En particulier, maintenez l'appareil à au moins 3 m de l'équipement électrique dans une zone à ondes électromagnétiques faibles et placez le câble d'alimentation principal et les câbles de communication dans un tube de protection installé séparément.

• Assurez-vous qu'aucun équipement ne génère d'ondes électromagnétiques. Si ce n'est pas le cas, les ondes électromagnétiques peuvent causer des problèmes aux systèmes de commande, ce qui peut entraîner un dysfonctionnement du climatiseur. (Exemple : Le capteur de télécommande de l'unité intérieure peut ne pas recevoir très bien le signal en raison du stabilisateur de ballast de l'équipement d'éclairage.)

• Dans les régions où il y a de fortes chutes de neige, veillez à installer l'unité extérieure là où il n'y a pas de risque de chute de neige directe sur l'unité extérieure. De plus, construire un support de base plus élevé afin que la neige accumulée ne bloque pas l'entrée d'air ou l'échangeur thermique.

• Le frigorigène R-410A est un frigorigène sûr, non toxique et ininflammable. Toutefois, si l'endroit pose des problèmes de dépassement d'un niveau dangereux de concentration de frigorigène en cas de fuite de frigorigène, un système de ventilation supplémentaire est nécessaire.

• Installez une clôture ou un garde-fou autour de l'unité extérieure lorsque vous l'installez dans des endroits élevés, comme un toit. La personne responsable du service peut tomber lorsqu'il n'y a pas de clôture ou de garde-fou.

• N'installez pas l'appareil dans des endroits où des gaz corrosifs tels que des oxydes de soufre, de l'ammoniac et des gaz sulfureux sont produits. (par exemple Sortie de toilettes, ouverture de ventilation, réseau d'égout, complexe de teinture, abri de bétail, source d'eau chaude sulfurique, centrale nucléaire, navire, etc.). Lors de l'installation de l'appareil à ces endroits, contactez un magasin spécialisé pour l'installation car la conduite en cuivre et la pièce de brasage nécessitent un additif anticorrosion ou antirouille supplémentaire pour empêcher la corrosion.
• Veillez à ne pas conserver de matériaux inflammables (tels que des matériaux en bois, de l'huile, etc.) autour de l'unité extérieure. En cas d'incendie, ces matériaux inflammables peuvent facilement prendre feu et passer sur l'appareil.
• Selon l'état de l'alimentation électrique, une alimentation ou une tension instable peut entraîner un dysfonctionnement des pièces ou du système de commande. (Sur un navire ou dans des lieux utilisant l'alimentation d'un générateur électrique... etc)
• Veillez à installer la MCU lorsque vous utilisez des produits HR.
• Lorsque vous choisissez l'emplacement pour installer la MCU, celui-ci doit être éloigné des pièces intérieures, car le frigorigène qui circule dans la MCU peut créer du bruit.

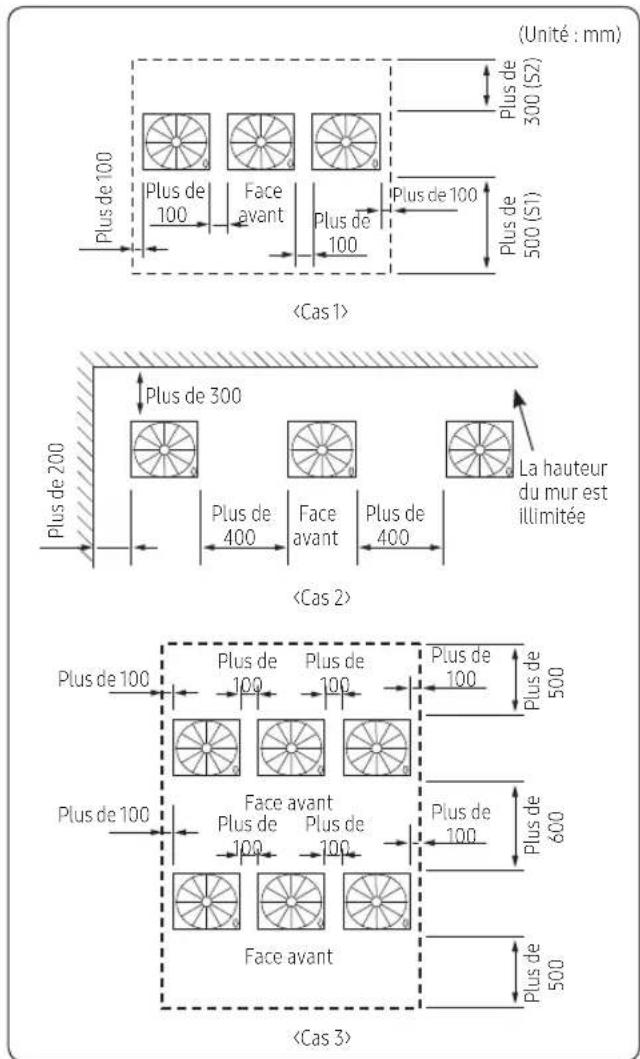

Espace requis pour l'unité extérieure

• L'espace requis a été décidé selon les conditions suivantes : Mode de refroidissement, température extérieure de 35 °C. Un espace plus grand est nécessaire si la température extérieure est supérieure à 35 °C ou si l'endroit est facilement chauffé par le rayonnement solaire.
• Lorsque vous déterminez le lieu d'installation, pensez aux chemins pour les personnes et à la direction de l'air.
• Assurez l'espace d'installation comme illustré ci-dessous en pensant également à l'espace nécessaire pour la ventilation et la maintenance.
• Si l'espace d'installation est étroit, l'installateur ou un autre travailleur risquent de se blesser pendant le travail et peuvent également causer des problèmes à l'appareil.
• Lorsque plusieurs unités extérieures sont installées sur un même lieu, pensez à laisser suffisamment d'espace de ventilation dans le cas où l'appareil est entouré de murs qui perturbent la circulation d'air. Si l'espace de ventilation est insuffisant, le fonctionnement de l'appareil peut être perturbé.
• Vous pouvez installer les unités extérieures avec un écart de 20 mm entre eux, mais selon l'environnement d'installation il est possible que les performances de l'appareil soient pénalisées.

Installation unique

Installation des modules

- Pour ou

- La hauteur du mur du côté avant ne doit pas dépasser 1 500 mm.

- La hauteur du mur du côté de l'entrée d'air ne doit pas dépasser 500 mm.

- La hauteur du mur du côté latéral n'est pas limitée.

- Si la hauteur du mur dépasse une certaine valeur (h1, h2), un dégagement supplémentaire [(h1)/2, (h2)/2 : La moitié de la hauteur dépassée] doit être ajoutée à l'espace de service (S1, S2).

Préparation du matériel et des outils

• Vous devez conserver le manuel d'installation jusqu'à ce que l'installation soit terminée.
• Remettre le manuel d'installation au client une fois l'installation terminée.

Manuel d'installation (1)

Accessoires en option

- Les accessoires optionnels suivants sont nécessaires pour le raccordement des conduites entre les unités intérieures et extérieures.

Classement Nom du modèle Spécifications
Joint en Y	MXJ-YA1509M 15,0 kW et en dessous
	MXJ-YA2512M 15,1 kW ~ 40,0 kW
	MXJ-YA2812M 40,1 kW ~ 45,0 kW
	MXJ-YA2815M 45,1 kW ~ 70,3 kW
	MXJ-YA3419M 70,4 kW ~ 98,4 kW
	MXJ-YA4119M 98,5 kW ~ 135,2 kW
	MXJ-YA4422M Plus de 135,2 kW

Classement Nom du modèle Spécifications
Joint en Y (H/R uniquement)	MXJ-YA1500M 22,4	kW et en dessous
	MXJ-YA2500M 22,5	kW ~ 70,3 kW
	MXJ-YA3100M 70,4	kW ~ 135,2 kW
	MXJ-YA3800M Plus de 135,2 kW
Collecteur de distribution	MXJ-HA2512M	45,0 kW et en dessous(pour 4 pièces)
	MXJ-HA3115M	70,3 kW et en dessous(pour 8 pièces)
	MXJ-HA3819M	70,4 kW ~ 135,2 kW(pour 8 pièces)
Joint en Y- Unité extérieure	MXJ-TA3419M 135,2	kW et en dessous
	MXJ-TA4122M	Plus de 135,2 kW
Joint en Y (H/R uniquement)- Unité extérieure	MXJ-TA3100M	135,2 kW et en dessous
	MXJ-TA3800M Plus de 135,2 kW

※ Vous aurez besoin d'un kit EEV (vannes de détente électriques) si vous utilisez une unité intérieure sans EEV interne.
※ N'utilisez que les accessoires authentiques énumérés dans le tableau ci-dessus et n'utilisez pas d'accessoires contrefaits.

Installation de l'unité extérieure

AVERTISSEMENT

• Veillez à retirer la palette en bois avant d'installer l'unité extérieure. Il y a un risque d'incendie lors du soudage des conduites si vous ne retirez pas la palette en bois. Si l'unité extérieure est installée avec une palette en bois et qu'elle a été utilisée pendant une longue période, la palette en bois peut se briser et provoquer des risques électriques ou une pression élevée peut endommager les conduites.
  ※ Fixez fermement l'unité extérieure sur la surface d'installation à l'aide de boulons d'ancrage.
  ※ Le fabricant n'est pas responsable de l'endommagement provoqué par le non-respect des normes d'installation.

1 Veillez à ce que la hauteur du sol de base soit d'au moins 200 mm afin de protéger l'unité extérieure de l'eau de pluie et d'autres conditions extérieures. De plus, installez une fosse de vidange autour du sol de base et raccordez la conduite d'évacuation à l'égout.
2 Compte tenu des vibrations et du poids de l'unité extérieure, la résistance du sol de base doit être forte pour éviter le bruit et la surface supérieure doit être plane.
3 Le sol de base doit être 1,5 fois plus grand que la partie inférieure de l'unité extérieure.
4 L'unité extérieure doit être fixée fermement afin qu'elle puisse supporter des vitesses de vent de 30 m/s. Si l'unité extérieure ne peut pas être fixé au sol, fixez le côté de l'unité extérieure ou utilisez une structure supplémentaire pour le fixer.

5 En mode chauffage, de l'eau de dégivrage peut se former. Vous devez donc assurer le drainage et l'imperméabilisation du sol. Pour éviter que l'eau dégivrée ne stagne ou gèle, construissez une évacuation avec une pente supérieure à 1/50. (En hiver, de la glace peut se former au sol.)
6 Il est nécessaire d'ajouter un treillis métallique ou une barre d'acier lors de la construction en béton pour le sol de base afin d'éviter les dommages ou les fissures.
7 Lorsque vous installez plusieurs unités extérieures au même endroit, fixez une poutrelle en H ou un cadre d'absorption des vibrations sur le sol de base pour y installer l'unité extérieure.
8 Après avoir installé la poutre en H ou un cadre d'absorption des vibrations, appliquez une protection contre la corrosion et autre revêtement nécessaire.
9 Lorsque la construction en béton pour l'installation de l'unité extérieure est terminée, installez une dalle anti-vibrations (t=20 mm ou plus) ou un cadre anti-vibrations pour empêcher les vibrations de l'unité extérieure de se transférer au sol de base.
10 Placez l'unité extérieure sur la poutre en H ou sur le cadre anti-vibrations et fixez-le à l'aide du boulon, de l'écrou et de la rondelle. (La force de soutien doit être supérieure à 3,5 kN)

Construction du sol de base

Installation de l'unité extérieure

Montage du socle de l'unité extérieure et position du boulon d'ancrage

(Unité : mm)

Classement (mm)	DVM S2 type petit DVM S2 type grand
	L930 x H1695 x P765 L1295 x H1695 x P765
A 930 1295
B 790 1155

× Consultez les plans dans le manuel des données techniques pour procéder au perçage en vue de l'installation de la dalle anti-vibrations.

Exemples de travaux d'évacuation

• Construisez le fossé de drainage avec du béton armé et assurez-vous que les travaux d'imperméabilisation sont effectués.
• Veillez à respecter une pente de 1/50 pour une évacuation efficace des eaux de dégivrage.
• Construissez une évacuation autour de l'unité extérieure pour éviter que l'eau dégivrée (de l'unité extérieure) ne stagne, déborde ou gèle autour du lieu d'installation.
• Vérifiez la résistance et l'étanchéité du toit lorsque l'unité extérieure est installée sur le toit.

(Unité : mm)

Classement DVM	S2 type petit DVM S2 type grand
A 1030 1395
B 790 1155

Installation de la conduite de frigorigène

AVERTISSEMENT

- Vérifiez qu'il n'y a pas de fuites lors de l'installation. Arrêtez d'abord le compresseur avant de retirer la conduite de raccordement avant de récupérer le frigorigène. Si la conduite de frigorigène n'est pas correctement raccordée et que le compresseur fonctionne avec la vanne de service ouverte, de l'air va y pénétrer et augmenter la pression à l'intérieur du cycle du frigorigène de manière anormalement élevée, ce qui peut provoquer une explosion et des blessures.

Travaux de mise en place de la conduite de frigorigène

• La longueur de la conduite de frigorigène doit être aussi courte que possible et la différence de hauteur entre une unité intérieure et une unité extérieure doit être minimisée.
• Les travaux de tuyauterie doivent être effectués dans les limites de la longueur de la tuyauterie autorisée, de la différence de hauteur et de la longueur autorisée après branchement.
• La pression du frigorigène R-410A est élevée. N'utilisez que des conduites de frigorigène homologuées et suivez la méthode d'installation.
• Après avoir installé les conduites, calculer la longueur totale de la conduite pour vérifier si du frigorigène supplémentaire est nécessaire. Veillez à utiliser le frigorigène R-410A si vous devez remplir du frigorigène supplémentaire.
• Utilisez des conduites de frigorigène propres, exemptes d'ions, d'oxydes, de poussières, de fer ou d'humidité nocifs.
• Utiliser uniquement des outils et accessoires adaptés au R-410A.

Outil Processus/objectif d'installation			Compatibilité avec l'outil conventionnel
Coupe-conduite	Installation de la conduite de frigorigène	Découpage de conduites	Compatible
Outil à évaser		Évasement de conduites
Huile pour machines frigorifiques		Appliquer de l'huile frigorigène sur la partie évasée	Huile d'éther, huile d'ester, huile alcaline de benzène ou huile synthétique
Clé dynamométrique		Raccorder l'écrou évasé à la conduite	Compatible
Cintreuse de conduites		Cintrage de conduites
Azote gazeux	Test d'étanchéité à l'air	Empêcher l'oxydation dans la conduite
Soudeur		Soudage de conduites
Jauge du collecteur	Test d'étanchéité à l'air - remplissage de frigorigène supplémentaire	Aspiration, remplissage de frigorigène et vérification du fonctionnement	Compatible
Flexible de remplissage de frigorigène			Nécessite un flexible exclusif car il y a un risque de fuite de frigorigène ou d'afflux d'impuretés

Outil Processus/objectif d'installation		Compatibilité avec l'outil conventionnel
Pompe à vide Séchage des conduites		Compatible (utilisez des produits contenant le clapet anti-retour pour empêcher l'huile de s'écouler vers l'extérieur.) Utilisez celui qui peut être aspiré jusqu'à -100,7 kpa (5 Torr).
Balance pour le remplissage de frigorigène	Remplissage de frigorigène Compatible
Détecteur de fuites de gaz	Test d'étanchéité au gaz	Besoin d'un détecteur exclusif (Ceux utilisés pour le R-134a sont compatibles)
Écrou évasé L'écrou évasé fourni avec l'appareil doit être utilisé.

Sélection de la conduite de frigorigène

• Installez la conduite de frigorigène selon la taille de la conduite principal et de la capacité de l'unité extérieure.
• Lorsque la longueur de la conduite (contenant un coude) entre l'unité extérieure et l'unité intérieure la plus éloignée dépasse 90 m, vous devez augmenter la taille de la conduite (conduite principal) reliant l'unité extérieure au premier raccord de branchement par la taille immédiatement supérieure.
• Pour le modèle H/R, lorsque la longueur de la conduite (contenant un coude) entre l'unité extérieure et l'unité intérieure la plus éloignée dépasse 90 m, vous devez remplacer la taille de la conduite de liquide par la taille immédiatement supérieure par rapport à la conduite (conduite principal) reliant l'unité extérieure au premier raccord de branchement.

H/P

Taille du conduit raccordé à l'unité extérieure (A) Joint de dérivation (C\~E)

Sélectionnez la taille du conduit principal conformément au tableau ci-dessous.

Capacité de l'unité extérieure (kW) (Refroidissement)	* Longueur du conduit maximale inférieure à 90 m		* Longueur du conduit maximale supérieure à 90 m
	Liquide (mm)	Gaz (mm) Liquide (mm)	Gaz (mm)
Capacité ≤ 25	∅ 9,5222,22 ∅ 25,40	∅ 19,05	∅ 12,70	∅ 22,22
				nomarque 1
25 < Capacité ≤ 29 ∅	∅ 12,70	∅ 28,58	∅ 15,88	∅ 28,58
29 < Capacité ≤ 35
35 < Capacité ≤ 41
41 < Capacité ≤ 47				∅ 31,75 nomarque 2
47 < Capacité ≤ 53	∅ 15,88 ∅ 19	∅553 < Capacité ≤	65
65 < Capacité ≤ 70		∅ 34,92		∅ 34,92
70 < Capacité ≤ 98	∅ 19,05 ∅ 22	∅ 41,28		∅ 38,10 nomarque 3
98 < Capacité ≤ 137				∅ 41,28
137 < Capacité ≤ 171				∅44,45 nomarque 4
171 < Capacité ≤ 193	∅ 22,22	∅44,45 nomarque 4	∅ 25,40 nomarque 1	∅ 53,98
193 < Capacité ≤ 255		∅ 53,98
255 < Capacité	∅ 25,40 nomarque 1		∅ 28,58

* Longueur du conduit maximale : La longueur du conduit entre l'unité extérieure et l'unité intérieure la plus éloignée.
Remarque 1) Si un conduit de ∅ 25,40 n'est pas disponible sur le site, utilisez un conduit de ∅ 28,58. Remarque 2) Si un conduit de ∅ 31,75 n'est pas disponible sur le site, utilisez un conduit de ∅ 34,92. Remarque 3) Si un conduit de ∅ 38,10 n'est pas disponible sur le site, utilisez un conduit de ∅ 41,28. Remarque 4) Si un conduit de ∅ 44,45 n'est pas disponible sur le site, utilisez un conduit de ∅ 53,98.
* Dans le cas où le diamètre du conduit par défaut de l'unité extérieure ne correspondrait pas au diamètre du conduit installé sur le site, une douille est fournie par défaut avec l'unité extérieure.

Taille du conduit entre les joints de dérivation (B)

Sélectionnez la taille du conduit en fonction de la somme des capacités des unités intérieures qui seront raccordées après la dérivation.
* Néanmoins, si la taille du conduit entre les joints de dérivation (B) est supérieure à la taille du conduit raccordé à l'unité extérieure (A), utilisez la taille du conduit (A).

Capacité de l'unité intérieure (kW)	Longueur du conduit de dérivation inférieure à 45 m		Longueur du conduit de dérivation entre 45 et 90 m
	Liquide (mm)	Gaz (mm)	Liquide (mm)	Gaz (mm)
Capacité < 5,7	∅6,35	∅12,70	∅9,52	∅15,88
5,7 ≤ Capacité < 16	∅9,52	∅15,88	∅12,70	∅19,05
16 ≤ Capacité < 23,2		∅19,05		∅22,22
23,2 ≤ Capacité < 33,6		∅22,22		∅25,40 (nomarque 1)
33,6 ≤ Capacité < 39	∅12,70	∅28,58	∅15,88	∅28,58
39 ≤ Capacité < 44
44 ≤ Capacité < 50,4				∅31,75 (nomarque 2)
50,4 ≤ Capacité < 67,2	∅15,88		∅19,05
67,2 ≤ Capacité < 72,8		∅34,92		∅34,92
72,8 ≤ Capacité < 100,8	∅19,05		∅22,22	∅38,10 (nomarque 3)
100,8 ≤ Capacité < 115		∅41,28		∅41,28
115 ≤ Capacité < 173,6				∅44,45 (nomarque 4)
173,6 ≤ Capacité < 198	∅22,22	∅44,45 (nomarque 4)	∅25,40 (nomarque 4)	∅53,98
198 ≤ Capacité < 252		∅53,98
252 ≤ Capacité	∅25,40 (nomarque 5)		∅28,58

Remarque 1) Si un conduit de ∅ 25,40 n'est pas disponible sur le site, utilisez un conduit de ∅ 28,58. Remarque 2) Si un conduit de ∅ 31,75 n'est pas disponible sur le site, utilisez un conduit de ∅ 34,92. Remarque 3) Si un conduit de ∅ 38,10 n'est pas disponible sur le site, utilisez un conduit de ∅ 41,28. Remarque 4) Si un conduit de ∅ 44,45 n'est pas disponible sur le site, utilisez un conduit de ∅ 53,98.

Ex.) 135.2 kW

Capacité(kW)	N°	Taille du tuyau (mm)
		Liquide Gaz
33,6 (1) ∅	12,70 ∅ 28,58
73,6 (2) ∅	19,05 ∅ 34,92
135,2 (3) ∅	19,05 ∅ 41,28

Joint de dérivation entre les unités extérieures (C)

Sélectionnez un joint de dérivation en fonction de la somme des capacités de l'unité extérieure raccordée après la dérivation.

Classement	Capacité de l'unité extérieure (kW)	Nom du modèle
Joint en Y pour l'unité extérieure (C)	Capacité ≤137	MXJ-IA3419M
	137 < Capacité	MXJ-IA4122M

Premier joint de dérivation (D)

Sélectionnez en fonction de la somme des capacités de l'unité extérieure.

Classement	Capacité de l'unité extérieure (kW)	Nom du modèle
Joint en Y (D)	Capacité ≤ 41	MXJ-YA2512M
	Capacité ≤ 47	MXJ-YA2812M
	Capacité ≤ 70	MXJ-YA2815M
	Capacité ≤ 98	MXJ-YA3419M
	Capacité ≤ 137	MXJ-YA4119M
	137 < Capacité	MXJ-YA4422M

Joint de dérivation (E)

Sélectionnez le joint de dérivation en fonction de la somme des capacités des unités intérieures qui seront raccordées après la dérivation.

* Cependant, si le joint de dérivation (E) est plus grand que le premier joint de dérivation (D), appliquez un joint de dérivation de la même taille que le premier joint de dérivation (D).

Classement	Capacité de l'unité intérieure (kW)	Nom du modèle
Joint en Y (E)	Capacité < 16	MXJ-YA1509M
	16 ≤ Capacité < 39	MXJ-YA2512M
	39 ≤ Capacité < 50,4 MXJ-YA2812M
	50,4 ≤ Capacité < 72,8	MXJ-YA2815M
	72,8 ≤ Capacité < 100,8	MXJ-YA3419M
	100,8 ≤ Capacité < 140	MXJ-YA4119M
	140 < Capacité	MXJ-YA4422M
Collecteur (E)	Capacité < 50,4 (pour 4 pièces)	MXJ-HA2512M
	Capacité < 72,8 (pour 8 pièces)	MXJ-HA3115M
	Capacité < 140 (pour 8 pièces)	MXJ-HA3819M

※ Si les critères de sélection de la dérivation dans le manuel d'installation extérieure et dans le manuel d'installation de la dérivation sont différents, veuillez sélectionner la dérivation en fonction du manuel d'installation extérieure.

Taille du conduit entre le joint de dérivation et l'unité intérieure (F)

Sélectionnez en fonction des capacités de l'unité intérieure.

Capacité de l'unité intérieure (kW)	Liquide (mm)	Gaz (mm)
Capacité ≤ 6	∅ 6,35	∅ 12,70
6 < Capacité ≤ 16	∅ 9,52	∅ 15,88
16 < Capacité ≤ 23	∅ 9,52	∅ 19,05
23 < Capacité	∅ 9,52	∅ 22,22

Installation de la conduite de frigorigène

H/P

Lorsque toutes les conditions suivantes sont remplies, installez la conduite de liquide principale qui est un peu plus petite pour réduire la charge de la tuyauterie et la quantité de frigorigène.

Notez que le frigorigène pour la conduite principale de liquide doit être ajouté dans la quantité spécifiée lors de la réduction.

Condition 1 : Si la longueur de la tuyauterie verticale est inférieure à 40 m

Condition 2 : Longueur max. A ≥ Longueur max. de la tuyauterie/{1 - (longueur de la tuyauterie verticale * 0,015)}

※ Longueur max. de la tuyauterie : La longueur de la tuyauterie entre l'unité extérieure et l'unité intérieure la plus éloignée (m)

• Longueur autorisée pour réduire le diamètre de la conduite de liquide, A (longueur équivalente)
• Lorsque la tuyauterie est installée avec une réduction du diamètre du tuyau de liquide, veuillez définir l'option « réduction du diamètre de la conduite de liquide ».

Capacité (CV)	Moins de 90 m Plus de 90 m
	Diamètre de la conduite	Longueur max. (m)	Diamètre de la conduite	Longueur max. (m)
8 Cette capacité n'est pas prise en charge. 54 15,88 40 19,05 130
10 Cette capacité n'est pas prise en charge. 56 15,88 40 19,05 120
12	9,52	50	12,7	200
14	9,52	40	12,7	190
16	9,52	30	12,7	150
18	12,7	90	15,88	200
20	12,7	90	15,88	200
22	12,7	80	15,88	200
24	12,7	70	15,88	200
26	15,88	90	19,05	200
28	15,88	90	19,05	200
30	15,88	90	19,05	200
32	15,88	90	19,05	200
34 15,88	90 19,05	200	80 19,05	60 22,22 150
36	15,88	90	19,05	200
38	15,88	90	19,05	200
40	15,88	80	19,05	200
42	15,88	70	19,05	200
44	15,88	70	19,05	200
46	15,88	60	19,05	180
48	15,88	60	19,05	170
50	15,88	50	19,05	150
52	15,88	50	19,05	140

Capacité (CV)	Moins de 90 m Plus de 90 m
	Diamètre de la conduite	Longueur max. (m)	Diamètre de la conduite	Longueur max. (m)
58	15,88	40	19,05	120
60	15,88	40	19,05	110
62	19,05	90	22,22	200
64	19,05	90	22,22	200
66	19,05	90	22,22	200
68	19,05	90	22,22	200
70	19,05	80	22,22	190
72	19,05	80	22,22	180
74	19,05	70	22,22	170
76	19,05	70	22,22	160
78	19,05	70	22,22	150
82	19,05	60	22,22	140
84	19,05	60	22,22	130
86	19,05	50	22,22	130
88	19,05	50	22,22	120
90	19,05	50	22,22	120
92	Cette capacité n'est pas prise en charge.
94	Cette capacité n'est pas prise en charge.
96	Cette capacité n'est pas prise en charge.
98	Cette capacité n'est pas prise en charge.

Par exemple, dans le cas d'un site de 20 CV, la longueur maximale de la tuyauterie est de 140 m (longueur de la tuyauterie horizontale de 120 m et longueur de la tuyauterie verticale de 20 m) :
Longueur max. A ≥ longueur max. De la tuyauterie/{1 - (longueur verticale de la tuyauterie * 0,015)}
200 m ≥ 140 m/{1 - (20 * 0,015)} = 140 m/0.7 = 200 m
donc, la longueur maximale de la tuyauterie de 140 M. (Longueur de tuyauterie horizontale de 120 m et longueur de tuyauterie verticale de 20 m) peut être autorisée.
Par conséquent, il est possible d'installer une tuyauterie horizontale de 120 m + une tuyauterie verticale de 20 m (140 m au total).

H/R

Taille du conduit raccordé à l'unité extérieure (A)

Sélectionnez la taille du conduit principal conformément au tableau ci-dessous.

Capacité de l'unité extérieure (kW, (Refroidissement))	* Longueur du conduit maximale inférieure à 90 m			* Longueur du conduit maximale supérieure à 90 m
	Liquide (mm)	Gaz basse pression (mm)	Gaz haute pression (mm)	Liquide (mm)	Gaz basse pression (mm)	Gaz haute pression (mm)
Capacité ≤ 25	∅ 9,52	∅19,05 ∅ 15,88		∅ 12,70	∅ 19,05 ∅ 15,88
25 < Capacité ≤ 29 ∅ 22,22			∅ 19,05		∅ 22,22	∅ 19,05
29 < Capacité ≤ 35	∅ 12,70	∅ 28,58		∅ 15,88
35 < Capacité ≤ 41				∅ 22,22 ∅ 22,22,41 < Capacité ≤ ∅ 28,58
47 < Capacité ≤ 53	∅ 15,86 ∅ 19	∅553 < Capacité ≤ 65
		∅ 34,92 ∅ 34,92		∅ 28,58 ∅ 28,58
70 < Capacité ≤ 98	∅ 19,05			∅ 22,22
98 < Capacité ≤ 137		∅ 41,28	∅ 34,92
137 < Capacité ≤ 171
171 < Capacité ≤ 193	∅ 22,22	∅44,45 mm × 100	∅ 41,28	∅ 25,40 mm × 100	∅44,45 mm × 100	∅ 41,28
193 < Capacité ≤ 255		∅ 63,98 ∅ 63,98	∅ 44,45 mm × 100
255 < Capacité	∅ 25,40 mm × 255		∅ 28,58			∅44,45 mm × 255

* Longueur du conduit maximale : La longueur du conduit entre l'unité extérieure et l'unité intérieure la plus éloignée.

Remarque 1) Si un conduit de ∅ 25,40 n'est pas disponible sur le site, utilisez un conduit de ∅ 28,58. Remarque 2) Si un conduit de ∅ 44,45 n'est pas disponible sur le site, utilisez un conduit de ∅ 53,98.

* Pour le modèle H/R, n'augmentez la taille du conduit de liquide que si la longueur du conduit dépasse les 90 m.

* Dans le cas où le diamètre du conduit par défaut de l'unité extérieure ne correspondrait pas au diamètre du conduit installé sur le site, une douille est fournie par défaut avec l'unité extérieure.

Taille du conduit entre les joints de dérivation (B)
Sélectionnez la taille du conduit en fonction de la somme des capacités des unités intérieures qui seront raccordées après la dérivation.
* Néanmoins, si la taille du conduit entre les joints de dérivation (B) est supérieure à la taille du conduit raccordé à l'unité extérieure (A), utilisez la taille du conduit (A).

Capacité de l'unité inférieure (kW)	Longueur du conduit de dérivation inférieure à 45 m			Longueur du conduit de dérivation entre 45 et 90 m
	Liquide (mm)	Gaz basse presson (mm)	Gaz haute presson (mm)	Liquide (mm)	Gaz basse presson (mm)	Gaz haute presson (mm)
Capacité < 5,7	∅6,35	∅12,70	∅9,52	∅9,52	∅12,70	∅9,52
5,7 ≤ Capacité < 16	∅9,52	∅15,88 ∅12,70		∅12,70	∅15,88 ∅12,70
16 ≤ Capacité < 23,2		∅19,05	∅15,88		∅19,05	∅15,88
23,2 ≤ Capacité < 33,6 ∅22,22			∅19,05		∅22,22	∅19,05
33,6 ≤ Capacité < 39	∅12,70	∅28,58		∅15,88	∅28,58	∅22,22
39 ≤ Capacité < 44			∅22,22
44 ≤ Capacité < 50,4
50,4 ≤ Capacité < 67,2	∅15,56		∅28,58	∅19,05		∅28,58
67,2 ≤ Capacité < 72,8		∅34,92			∅34,92
72,8 ≤ Capacité < 100,8	∅19,05			∅22,22
100,8 ≤ Capacité < 115		∅41,78	∅34,92		∅41,78	∅34,92
115 ≤ Capacité < 173,6
173,6 ≤ Capacité < 198	∅22,22	∅44,45 emarcs.2	∅41,28	∅25,40 emarcs.1	∅44,45 emarcs.2	∅41,28
198 ≤ Capacité < 252		∅53,98			∅53,98
252 ≤ Capacité	∅25,40 emarcs.1		∅44,45 emarcs.1	∅28,58		∅44,45 emarcs.1

Remarque 1) Si un conduit de ∅ 25,40 n'est pas disponible sur le site, utilisez un conduit de ∅ 28,58. Remarque 2) Si un conduit de ∅ 44,45 r'est pas disponible sur le site, utilisez un conduit de ∅ 53,98.

Ex.) 135.2 kW

Capacité(kW)	N°	Taille du tuyau (mm)
		Liquide Gaz
33,6 (1) ∅	12,70 ∅ 28,58
73,6 (2) ∅	19,05 ∅ 34,92
135,2 (3) ∅	19,05 ∅ 41,28

Joint de dérivation (C\~E)

Joint de dérivation entre les unités extérieures (C)
Sélectionnez un joint de dérivation en fonction de la somme des capacités de l'unité extérieure raccordée après la dérivation.

Classement	Capacité de l'unité extérieure (kW)	Nom du modèle
Joint en Y pour tuyau de liquide/gaz à basse pression (C)	Capacité ≤137	MXJ-TA3419M
	137 < Capacité	MXJ-TA4122M
Joint en Y pour tuyau de gaz à haute pression (C)	Capacité ≤137	MXJ-TA3100M
	137 < Capacité	MXJ-TA3800M

Premier joint de dérivation (D)

Sélectionnez en fonction de la somme des capacités de l'unité extérieure.

Classement	Capacité de l'unité extérieure (kW)	Nom du modèle
Joint en Y pour tuyau de liquide/gaz à basse pression (D)	Capacité ≤ 41	MXJ-YA2512M
	Capacité ≤ 47	MXJ-YA2812M
	Capacité ≤ 70	MXJ-YA2815M
	Capacité ≤ 98	MXJ-YA3419M
	Capacité ≤137	MXJ-YA4119M
	137 < Capacité	MXJ-YA4422M
Joint en Y pour tuyau de gaz à haute pression (D)	Capacité ≤ 25	MXJ-YA1500M
	Capacité ≤ 70	MXJ-YA2500M
	Capacité ≤137	MXJ-YA3100M
	137 < Capacité	MXJ-YA3800M

Joint de dérivation (E)
Sélectionnez le joint de dérivation en fonction de la somme des capacités des unités intérieures qui seront raccordées après la dérivation.

* Cependant, si le joint de dérivation (E) est plus grand que le premier joint de dérivation (D), appliquez un joint de dérivation de la même taille que le premier joint de dérivation (D).

Classement	Nom du modèle	Nom du modèle
Joint en Y pour tuyau de liquide/gaz à basse pression (E)	Capacité < 16	MXJ-YA1509M
	16 ≤ Capacité < 39	MXJ-YA2512M
	39 ≤ Capacité < 50,4 MXJ-YA2812M
	50,4 ≤ Capacité < 72,8	MXJ-YA2815M
	72,8 ≤ Capacité < 100,8	MXJ-YA3419M
	100,8 ≤ Capacité < 140	MXJ-YA4119M
	140 < Capacité	MXJ-YA4422M
Joint en Y pour tuyau de gaz à haute pression (E)	Capacité < 23,2	MXJ-YA1500M
	23,2 ≤ Capacité < 72,8	MXJ-YA2500M
	72,8 ≤ Capacité < 140	MXJ-YA3100M
	140 ≤ Capacité	MXJ-YA3800M

Si les critères de sélection de la dérivation dans le manuel d'installation extérieure et dans le manuel d'installation de la dérivation sont différents, veuillez sélectionner la dérivation en fonction du manuel d'installation extérieure:

Taille du conduit entre le joint de dérivation et l'unité intérieure (F)
Sélectionnez en fonction des capacités de l'unité intérieure.

Capacité de l'unité intérieure (kW)	Liquide (mm)	Gaz (mm)
Capacité ≤ 6	∅ 6,35	∅12,70
6 < Capacité ≤ 16	∅ 9,52	∅15,88
16 < Capacité ≤ 23	∅ 9,52	∅19,05
23 < Capacité	∅ 9,52	∅ 22,22

Installation de la conduite de frigorigène

H/R

Lorsque toutes les conditions suivantes sont remplies, installez la conduite de liquide principale qui est un peu plus petite pour réduire la charge de la tuyauterie et la quantité de frigorigène.

Notez que le frigorigène pour la conduite principale de liquide doit être ajouté dans la quantité spécifiée lors de la réduction.

Condition 1 : Si la longueur de la tuyauterie verticale est inférieure à 40 m

Condition 2 : Longueur max. A ≥ Longueur max. de la tuyauterie/{1 - (longueur de la tuyauterie verticale * 0,015)}

※ Longueur max. de la tuyauterie : La longueur de la tuyauterie entre l'unité extérieure et l'unité intérieure la plus éloignée (m)

• Longueur autorisée pour réduire le diamètre de la conduite de liquide, A (longueur équivalente)
• Lorsque la tuyauterie est installée avec une réduction du diamètre du tuyau de liquide, veuillez définir l'option « réduction du diamètre de la conduite de liquide ».

Capacité (CV)	Moins de 90 m Plus de 90 m
	Diamètre de la conduite	Longueur max. (m)	Diamètre de la conduite	Longueur max. (m)
8 Cette capacité n'est pas prise en charge. 54 15,88 40 19,05 130
10 Cette capacité n'est pas prise en charge. 56 15,88 40 19,05 120
12	9,52	50	12,7	200
14	9,52	40	12,7	190
16	9,52	30	12,7	150
18	12,7	90	15,88	200
20	12,7	90	15,88	200
22	12,7	80	15,88	200
24	12,7	70	15,88	200
26	15,88	90	19,05	200
28	15,88	90	19,05	200
30	15,88	90	19,05	200
32	15,88	90	19,05	200
34 15,88	90 19,05	200	80 19,05	60 22,22 150
36	15,88	90	19,05	200
38	15,88	90	19,05	200
40	15,88	80	19,05	200
42	15,88	70	19,05	200
44	15,88	70	19,05	200
46	15,88	60	19,05	180
48	15,88	60	19,05	170
50	15,88	50	19,05	150
52	15,88	50	19,05	140

Capacité (CV)	Moins de 90 m Plus de 90 m
	Diamètre de la conduite	Longueur max. (m)	Diamètre de la conduite	Longueur max. (m)
58	15,88	40	19,05	120
60	15,88	40	19,05	110
62	19,05	90	22,22	200
64	19,05	90	22,22	200
66	19,05	90	22,22	200
68	19,05	90	22,22	200
70	19,05	80	22,22	190
72	19,05	80	22,22	180
74	19,05	70	22,22	170
76	19,05	70	22,22	160
78	19,05	70	22,22	150
82	19,05	60	22,22	140
84	19,05	60	22,22	130
86	19,05	50	22,22	130
88	19,05	50	22,22	120
90	19,05	50	22,22	120
92	Cette capacité n'est pas prise en charge.
94	Cette capacité n'est pas prise en charge.
96	Cette capacité n'est pas prise en charge.
98	Cette capacité n'est pas prise en charge.

Par exemple, dans le cas d'un site de 20 CV, la longueur maximale de la tuyauterie est de 140 m (longueur de la tuyauterie horizontale de 120 m et longueur de la tuyauterie verticale de 20 m) :
Longueur max. A ≥ longueur max. De la tuyauterie/{1 - (longueur verticale de la tuyauterie * 0,015)}
200 m ≥ 140 m/{1 - (20 * 0,015)} = 140 m/0.7 = 200 m
donc, la longueur maximale de la tuyauterie de 140 M. (Longueur de tuyauterie horizontale de 120 m et longueur de tuyauterie verticale de 20 m) peut être autorisée.
Par conséquent, il est possible d'installer une tuyauterie horizontale de 120 m + une tuyauterie verticale de 20 m (140 m au total).

Frigorigène supplémentaire

H/PH/R

Installation de la conduite de frigorigène

- Le volume de base de frigorigène dans l'unité extérieure (kg)

- Le volume de frigorigène supplémentaire doit être calculé sur la base de la somme de toute la longueur de conduite de liquide.

Classement AM0	80AXVGGH/UE AM100AXVGGH/UE AM120AXVGGH/UE	AM140AXVGGH/UE AM160	AXVGGH/UE AM180	AXVGGH/UE
Volume de base	7,0	7,0	7,0	8,0	10,5
Classement AM2	0AXVGGH/UE AM220AXVGGH/UE AM240AXVGGH/UE	AM260AXVGGH/UE
Volume de base	10,5	10,5	14	14
Classement	AM080AXVAGH/UE	AM100AXVAGH/UE	AM120AXVAGH/UE	AM140AXVAGH/UE	AM160AXVAGH/UE
Volume de base	5,5	5,5	7,0	7,0	8,0
Classement	AM200AXVAGH/UE AM220AXVAGH/UE AM240AXVAGH/UE AM260AXVAGH/UE
Volume de base	10,5	10,5	14,0	14,0
Classement	AM100AXVDGH/UE AM120AXVDGH/UE AM140AXVDGH/UE AM160AXVDGH/UE AM180AXVDGH/UE
Volume de base	5,5	7,0	7,0	8,0	8,0
Classement	AM080AXVGGR/UE	AM100AXVGGR/UE	AM120AXVGGR/UE	AM140AXVGGR/UE	AM160AXVGGR/UE
Volume de base	7,0	7,0	7,0	8,0	10,5
Classement	AM200AXVGGR/UE AM220AXVGGR/UE AM240AXVGGR/UE AM260AXVGGR/UE
Volume de base	10,5	10,5	14,0	14,0

• Volume de frigorigène supplémentaire selon la dimension de la conduite (a)

- Le volume de frigorigène supplémentaire doit être calculé sur la base de la somme de toute la longueur de conduite de liquide.

Dimension de la conduite de liquide	6,35	9,52	12,70	15,88	19,05	22,22	25,40	28,58
Volume supplémentaire (kg/m)	0,02	0,06	0,125	0,18	0,27	0,35	0,53	0,65
Quantité de frigorigène ajoutée lorsque le diamètre de la conduite de liquide est réduit (kg/m)	-	0,08	0,13	0,195	0,28	0,42	0,53	-

- Pour l'unité intérieure déjà raccordée au kit EEV, le remplissage de frigorigène supplémentaire est de 0,01 kg par mètre sans tenir compte de la dimension de la conduite.

Installation de la conduite de frigorigène

• Volume de frigorigène supplémentaire pour chaque unité intérieure ()b

(Unité : kg)

Modèle	Quantité de frigorigène (kg/unité)
	1,5	1,7	2,2	2,8	3,2	3,6	4,0	4,5	5,6	6,0	7,1	8,2	9,0	9,3	11,0	11,2	12,8	14,0	16,0	18,0	22,0	22,4	25,0	28,0	32,0	30,0	500CMH	1000CMH
Cassette 1 voie intérieure (JSF-0)(AM***HNIDEH/**)		0,15	0,15
Cassette 1 voie m'ince (JSF-1/JSF-2)(AM***FL/NNIDEH/**)			0,25	0,25	0,25	0,32	0,32
Cassette 2 voies(AM****NZDEH/**)									0,31		0,47
Cassette 4 voies SI(600x600)(AM****NDEH/**)	0,29	0,29	0,29	0,29	0,37	0,37	0,37
Cassette 4 voies SI(AM***FN/NADE-/-/**)									0,45	0,45	0,45	0,45		0,57	0,69	0,69
Cassette S 4 voies(AM****NAFEH/**)				0,69	0,69	0,69	1,00	1,00	1,00	1,00		1,00
360 cassettes(AM**KNADE-/-/**)									0,45	0,45	0,45	0,45	0,69	0,69	0,69
Conduit S (AM****NMPKH/**)						0,22		0,22	0,22		0,22		0,31			0,38	0,38	0,38
Conduit S (AM****NMPKH/**)					0,31	0,31		0,38	0,38		0,38
Conduit S (AM***HBPSN/**)																0,38	0,38	0,38
Conduit d'intérieur (AM**KNLDEH/**)		0,15	0,15	0,15		0,17
Conduit d'intérieur(AM***NLDEH/**)									0,24	0,24		0,31
Conduit étroit (AM**NLDEH/**)		0,17	0,17	0,17		0,26		0,35	0,35		0,45		0,42			0,42	0,62	0,62
Conduit étroit (avec pompe de vidange)(AM**KNLDEH/**)									0,35	0,35	0,45	0,42	0,42	0,62	0,62
Conduit étroit (AM**NLFLPIEH/**)				0,62		0,45	0,45		0,62		0,62					0,62
Conduit étroit (AM**MNLFEH/**)						0,62	0,62
Conduit MSP (AM****NDEH/**)			0,24	0,24	0,24	0,28	0,28	0,28	0,32	0,34	0,68	0,68	0,91
Conduit HSP (AM****N-DEH/**)																0,68	0,68	0,68			1,18			1,18
Conduit HSP(AM****NHFPHE/**)						1,18			1,18	1,18	1,18	1,18	1,18			1,18
Grand conduit (AM**NHFP(KH/**)																			1,15		1,15
Conduit OAP (AM****NEPEH/**)																	0,68		1,18		1,18		1,18
Support de sol. dissimulé(AM****NFDEH/**)						0,22	0,32	0,32
Stand de sol (AM****NPDKH/**)																	0,69					1,85
Plafond (AM****NCDEH/**) (AM****NCDKH/**)									0,39	0,39				0,56	0,36
Console (AM****NLDEH/**)			0,16	0,27		0,27		0,27	0,27
Montage mural (Veo forte)(AM***FIHNDEH/**)	0,24	0,24	0,24	0,24	0,36	0,36
Montage mural (Veo forte avec EEV)(AM***FIHNODEH/**)	0,34	0,34	0,34	0,34		0,51	0,51	0,51
Montage mural (AR5000)(AM****NADKH/**)	0,16		0,16	0,19		0,25		0,25	0,52		0,52	0,52
Montage mural (AR5000 avec EEV)(AM****NVDEKI-/-/**)	0,22	0,22	0,25	0,34	0,34	0,71	0,71
Montage mural (Boracay)(AM***KNTDE-/-/**)	0,26	0,26	0,32	0,32	0,49	0,49	0,49
Montage mural (Boracay avec EEV)(AM***KNODEH/**)	0,26	0,26	0,32	0,32	0,49	0,49	0,49
Montage mural (MAX4 avec EEV)(AM***MNODEH/**)													0,68
EW plus (AM****NKDEH/**)																								0,11	0,36
Unité hydro-E (AM****NDEH/**)																0,60					0,70	1,90
Unité hydro-T (AM****NBFP/B/**)	0,60 remarqué
MCU (MCU-S*NE**N)	0,50
CST 4 voies (AM***ANAPKH/**)				0,45		0,45		0,45	0,60		0,60		0,73			0,73	0,88	0,88
Conduit LSP (AM***ANLDKH/**)		0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,74	0,74	0,74	0,74	0,74	0,74
Conduit MSP (Conduit S)(AM***ANMPK-/-/**)			0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,80	0,80	0,80	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84
Conduit HSP (conduit S)(AM***AN-RGH/**)									0,60	0,60	0,60	0,60	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84	0,84
A3050 (AM***UNAD/KH/**)	0,16		0,16	0,19		0,25		0,25	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52	0,52
A3050 (avec EEV)(AM***NVADKH/**)	0,22	0,22	0,25	0,34	0,34	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,72	0,72
OM D RAC (AM***TNADKH/**) (AM***TNVDKH/**) (AE***TNXDEG/**)	0,25	0,25	0,32	0,32	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0,49	0,51	0,56

※ S'il n'y a pas de valeur de frigorigène supplémentaire pour l'unité intérieure dans le tableau ci-dessus, reportez-vous au manuel d'installation de l'unité intérieure.

• Si le kit AHU est inclus dans les unités intérieures, vous devez ajouter 0,063 kg de frigorigène pour 1 kW d'augmentation de capacité du AHU. Remarque 1) Au cas où la combinaison de capacité de l'Unité Hydro HT dépasse 50 % parmi le total des unités intérieures, veuillez ne pas ajouter de frigorigène supplémentaire.
• Méthode pour calculer le volume total de frigorigène supplémentaire

- Volume de frigorigène supplémentaire selon la dimension de la conduite (B)

- Volume de frigorigène supplémentaire pour chaque unité intérieure (b) = Σ(Volume de frigorigène supplémentaire pour chaque unité intérieure raccordée) × Se référer au tableau

- Volume total de frigorigène supplémentaire = ⓐ b

※ La somme du volume total de frigorigène supplémentaire et du volume de base de frigorigène ne doit pas dépasser 100 kg. Si le frigorigène dépasse 100 kg, séparer le module de sorte que le poids du frigorigène ne dépasse pas 100 kg.

Ex> Si la quantité de frigorigène de base de l'unité extérieure est de 10,5 kg, la quantité totale de frigorigène supplémentaire (a+b) ne doit pas dépasser 89,5 kg.

- Exemple de calcul de frigorigène pour modèles HP

Classement	Dimension de la conduite de liquide	Longueur (m)	Quantité unitaire de frigorigène (kg/m)	Quantité de frigorigène supplémentaire (kg)	Volume total de frigorigène supplémentaire (kg)
		1	2	1×2	Σ(4) 2
Conduite de liquide (a)	∅ 6,35 35 0,02 0,7				a5,575
	∅ 9,52 50 0,06 3,0
	∅ 12,70 15 0,125 1,875

Classement	Nom du modèle de l'unité intérieure	Nombre d'unités	Quantité unitaire de frigorigène (kg/EA)	Quantité de frigorigène supplémentaire (kg)	Volume total de frigorigène supplémentaire (kg)
		1	2	1×2	Σ(4) 2
Unité intérieure (b)	Cassette 4 voies (AM071FN4DEH*)	4 0,45	1,80		63,10
	Conduit étroit (AM056FNLDEH*)	2 0,35	0,70
	Conduit étroit (AM045FNLDEH*)	1	0,35	0,35
	Cassette 1 voie (AM036FN1DEH*)	1	0,25	0,25

- Volume total de frigorigène (b) = 5,575 + 3,10 = 8,675 (kg)

- Exemple de calcul de frigorigène pour modèles HR

Classement	Dimension de la conduite de liquide	Longueur (m)	Quantité unitaire de frigorigène (kg/m)	Quantité de frigorigène supplémentaire (kg)	Volume total de frigorigène supplémentaire (kg)
		1	2	1×2×1	1 2
Conduite de liquide (a)	∅ 6,35	15	0,02 0,3		a 11,965
	∅ 9,52	112	0,06	6,72
	∅ 12,70	25	0,125 3,125
	∅ 15,88	10	0,18	1,8
	∅ 6,35 (Kit EEV ~ unité intérieure)	2	0,01	0,02

Classement	Nom du modèle de l'unité intérieure	Nombre d'unités	Quantité unitaire de frigorigène (kg/EA)	Quantité de frigorigène supplémentaire (kg)	Volume total de frigorigène supplémentaire (kg)
		1	2	1×20×1	1 2
Unité intérieure (b)	Cassette 4 voies (AM071FN4DEH*)	5 0,45	2,25		b 4,66
	Cassette 4 voies (AM112FN4DEH*)	2	0,57	1,14
	Neo forte (AM028FNTDEH*)	1	0,27	0,27
	MCU	2	0,5	1

- Volume total de frigorigène (a) +1,965 + +4,66 = 16,625 (kg)

Installation de la conduite de frigorigène

Degré de dureté et épaisseur minimale de la conduite de frigorigène

Diamètre extérieur (mm)	Épaisseur minimale (mm)	Degré de dureté
∅ 6,35 0,70		Trempé
∅ 9,52 0,70
∅ 12,70 0,80
∅ 15,88 1,00
∅ 19,05 0,90		Étiré
∅ 22,22 0,90
∅ 25,40 1,00
∅ 28,58 1,10
∅ 31,75 1,10
∅ 34,92 1,20
∅ 38,10 1,35
∅ 41,28 1,43
∅ 44,45 1,60
∅ 50,80 2,00
∅ 53,98 2,10

• Les spécifications matérielles (épaisseur) des conduites de frigorigène doivent être conformes à la législation et aux normes européennes et/ou locales.

ATTENTION

- Pour les conduites avec un diamètre supérieur à 19,05, une conduite en cuivre de type étiré (C1220T-1/2H ou C1220T-H) doit être utilisé. Si une conduite en cuivre recuit (C1220T-O) est utilisée, la conduite peut se briser en raison de sa faible résistance à la pression et provoquer des blessures.

Entretien de la conduite de frigorigène

La méthode de stockage et la méthode d'étanchéité (particulièrement au cours de l'installation) sont très importantes pour éviter que des matières étrangères ou de l'eau ne pénètre(nt) dans la conduite. Utilisez une méthode d'étanchéité adaptée à l'environnement.

Site d'exposition Durée d'exposition Type d'étanchéité
Extérieur	Plus d'un mois	Pincement de conduite
	Moins d'un mois Rubanage
Intérieur - Rubanage

Soudure de la conduite de frigorigène et consignes de sécurité

ATTENTION

• Informations importantes concernant le travail sur les conduites de frigorigène.
• S'assurer qu'il n'y a pas d'humidité à l'intérieur de la conduite.
• Veiller à ce qu'il n'y a pas de substances étrangères et d'impuretés dans la conduite.
• Vérifiez qu'il n'y a pas de fuites.
• Veiller à suivre les instructions lors du soudage ou du stockage de la conduite.

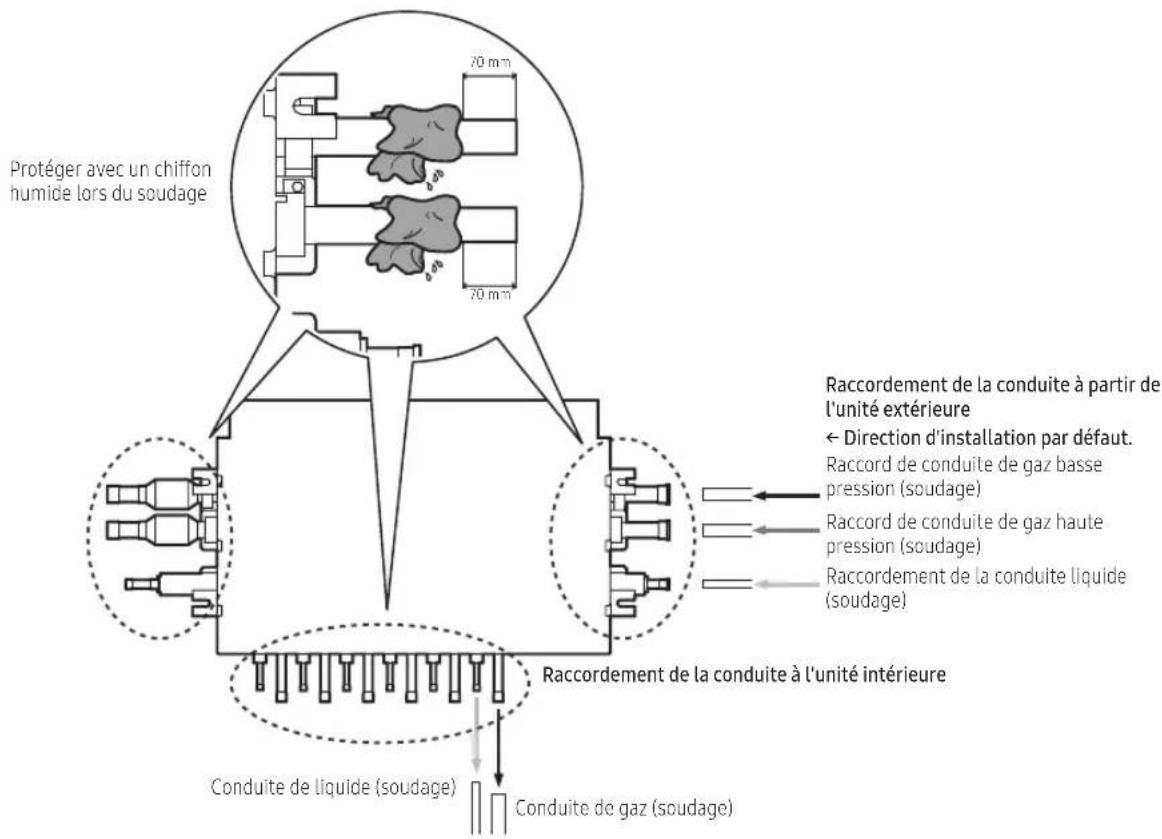

Soudage avec rinçage à l'azote

• Lors de la soudure des conduites de frigorigène, rincez-les avec de l'azote gazeux comme illustré sur la figure.
• Si vous ne procédez pas au rinçage à l'azote lors de la soudure des conduites, de l'oxyde est susceptible de se former à l'intérieur de la conduite. Cela risque d'endommager les composants importants tels que le compresseur, les soupapes etc.
• Réglez le débit du rinçage à l'azote à l'aide du régulateur de pression afin de maintenir une valeur maximale de 0,05m³/h.

Direction de la conduite lors de la soudure

• Lors du soudage, la conduite doit être dirigée vers le bas ou sur le côté.
• Évitez de souder la conduite dirigée vers le haut.

ATTENTION

- Lorsque vous testez les fuites de gaz après avoir soudé les conduites, utilisez une solution désignée pour la détection des fuites de gaz. Si vous utilisez une solution de détection qui comprend un ingrédient sulfurique, celle-ci peut provoquer la corrosion des conduites.

Coupe ou évasement des conduits

1 Préparez les outils requis.

- Coupe-tube, outil d'ébavurage, outil d'évasement et porte-tube, etc.

2 Si vous voulez raccourcir la conduite, coupez-la à l'aide d'un coupe-tube en veillant à ce que le bord coupé reste à 90° sur le côté de la conduite.

- Reportez-vous aux illustrations ci-dessous pour des exemples corrects et incorrects de bords de coupe.

3 Afin d'éviter toute fuite de gaz, ébavurez le bord coupé de la conduite à l'aide d'un alésoir.
4 Procédez à l'évasement à l'aide d'un outil à évaser comme indiqué ci-dessous.

[Outils à évaser]

5 Vérifiez que vous avez correctement évasé la conduite.

- Reportez-vous aux illustrations ci-dessous pour des exemples corrects et incorrects de conduites évasés.

CraqueléSurfaÉpaisseur inégale

InclinéCorrect endommagée

ATTENTION

• Du gaz frigorigène peut fuir si des corps étrangers ou des bavures ne sont pas éliminés après avoir coupé la conduite.
• Si des matières étrangères pénètrent la conduite, des parties intérieures importantes de l'appareil peuvent être endommagées ou l'efficacité de l'appareil sera réduite. Ainsi, la direction de la conduite doit être orientée vers le bas lors de la découpe ou d'évasement de la conduite.

Raccordement des conduites évasées

• Vérifiez que l'évasement est effectué correctement en fonction de la taille normalisée.
• Alignez le centre de la tuyauterie et serrez le raccord conique à la main. Puis, serrez le raccord conique avec une clé dynamométrique dans la direction de la flèche indiquée sur l'illustration ci-dessous.
• Veillez à appliquer une couche d'huile d'ester sur la zone de connexion évasée.

	Diamètre de la conduite [D (mm)]	Profondeur de la pièce à évaser [A (mm)]
		Utilisation d'un outil d'évasement pour le R-410A	Utilisation d'un outil d'évasement classique
			Type à accouplement	Type écrou papillon
	∅ 6,35 0~0	5 1,0 ~ 1,5 1,5 ~ 2,0
	∅ 9,52 0~0	5 1,0 ~ 1,5 1,5 ~ 2,0
	∅ 12,70 0~0	5 1,0 ~ 1,5 1,5 ~ 2,0
	∅ 15,88 0~0	5 1,0 ~ 1,5 1,5 ~ 2,0

Diamètre extérieur (D, mm)	Couple de raccordement (N·m)	Dimension de l'évasement (L, mm)	Forme d'évasement (mm)
∅ 6,35	14~18	8,7 ~ 9,1
∅ 9,52 34	~42 12,8 ~ 13,2
∅ 12,70 49	~61 16,2	~ 16,6
∅ 15,88 68	~82 19,3	~ 19,7
∅ 19,05 10	0~120 23,6	~ 24,0

ATTENTION

• Le soufflage d'azote gazeux doit être effectué lors de la soudure de la conduite.
  • Assurez-vous d'utiliser l'écrou évasé fourni.
• Assurez-vous qu'il n'y a pas de fissures ou de pièces tordues lorsque vous devez plier la conduite.
• Ne pas serrer l'écrou évasé avec une force excessive.
• Le R-410A est un frigorigène à haute pression et il y a un risque de fuite de frigorigène si le raccord évasé n'est pas recouvert d'huile d'ester. Par conséquent, appliquer de l'huile d'ester pour enduire la zone de raccordement évasé.

Installation de la conduite de frigorigène

Installation de la conduite d'une unité extérieure

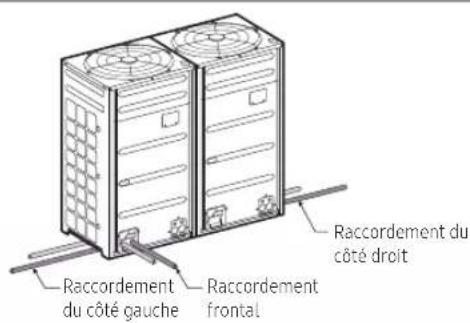

1 Sens de la conduite

La conduite de frigorigène peut être tirée uniquement depuis les côtés avant, gauche et droit. Adoptez la méthode nécessaire pour installer les conduites en fonction des conditions du site d'installation.

ATTENTION

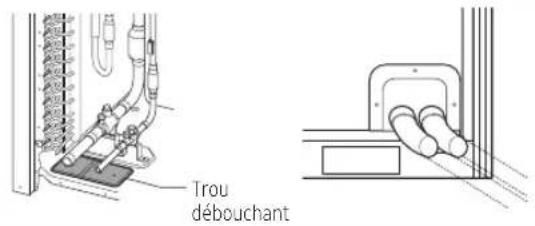

- Attention à l'utilisation d'un trou débouchant

• Veillez à éviter tout dommage sur la partie extérieure de l'unité extérieure.
• Éliminer toutes les bayures autour du trou débouchant et appliquer du vernis sur la section transversale et les bords du trou débouchant pour éviter la rouille.
• Utiliser un tube de protection de câble et une bague pour éviter d'endommager le câble lorsqu'il passe dans un trou débouchant.

2 Raccordement de la conduite de frigorigène pour l'unité extérieure

Classement	Raccordement frontal		Raccordement latéral droit/gauche (et inférieure)
Processus de travail	Tout d'abord, retirez le couvercle de la tuyauterie de l'unité extérieure.Séparez le trou débouchant que vous allez utiliser. Si vous séparez le trou débouchant qui va être inutilisé, de petits animaux tels que les écureuils et les rats peuvent entrer dans l'unité par le trou.Fixer d'abord la partie inférieure du couvercle de tuyauterie, puis fixer la partie supérieure.		Séparez le trou débouchant situé sur la partie inférieure de l'unité et installez la conduite.Après avoir installé et isolé la conduite, fermer les trous restants. Si ce n'est pas le cas, de petits animaux tels que des rats et des écureuils peuvent pénétrer à l'intérieur de l'unité.
H/P	Conduite côté —— gaz —— Conduite côté liquide		Conduite côté —— gaz —— Conduite côté liquide
H/R	Conduite de gaz basse pression —— Conduite de gaz haute pression —— Conduite côté liquide		Conduite de gaz basse pression —— Conduite de gaz haute pression —— Conduite côté liquide

ATTENTION

- Attention lors du soudage de la conduite sur une unité extérieure

• Lors du soudage de la conduite, l'unité peut être endommagée par la chaleur et la flamme du soudage. Utilisez un chiffon ignifuge pour protéger l'appareil d'un feu de soudage ou d'une flamme. Le capteur de température extérieure est situé sur le côté gauche de la pièce à souder. Veillez donc à ne pas endommager le capteur lors du soudage.
• Le joint torique et la garniture en téflon à l'intérieur de la vanne de service peuvent être endommagés par la chaleur du soudage. Enveloppez le côté inférieur de la vanne de service avec un tissu humide et soudez-le comme indiqué dans l'illustration. De plus, des gouttes d'eau provenant du chiffon humide peuvent interrompre le soudage. Assurez-vous que l'eau ne coule pas du chiffon humide.
• Veillez à ce que les conduites raccordés ne s'interrompent pas les unes les autres et n'entrent pas en contact avec l'appareil. (Les vibrations peuvent endommager les conduites.)
• Lorsque vous retirez la conduite scellée sur le côté inférieur de la vanne de service, coupez-le d'abord avec un coupe-tube, puis commencez la soudure. Lorsque la conduite scellée est soudé sans être coupé, vous pouvez être blessé par le frigorigène contenu dans la conduite.

3 Installation de la conduite entre les unités extérieures

• Vous aurez besoin de raccords de branchement, qui sont des accessoires optionnels, pour le raccordement entre les unités extérieures afin de combiner les unités extérieures en module.
  ※ Pour une distribution optimale du frigorigène, vous devez utiliser un joint en Y en tant que raccord de branchement pour le branchement des unités extérieures. (N'utilisez pas en joint en T.)
• Lorsque vous installez les unités extérieures en module, il n'y a aucune restriction d'ordre d'installation parmi les unités extérieures.
• La hauteur des conduites de raccordement doit être égale ou inférieure à celle des conduites reliées aux unités extérieures
  • Vérifiez les changements par rapport à la DVM II, III et IV.

Attention Installation	correcte Installation incorrecte
Les conduites de frigorigène doivent être raccordées au même niveau ou à un niveau inférieur à ceux raccordés sur l'unité extérieure.
Les conduites de frigorigène doivent être raccordées sur le côté de l'appareil.	ou plus
Le raccord de branchement entre les unités extérieures doit être installé horizontalement.
Installez un purgeur vertical dans les cas suivants, comme indiqué sur la figure :Cas 1. La longueur de la conduite entre les branches de l'unité extérieure dépasse 2,5 m.Cas 2. La longueur de la conduite entre l'unité extérieure et sa branche dépasse 2,5 m.

Installation de la conduite de frigorigène

Exemples d'installation de conduites de frigorigène

H/P

1 À l'aide d'un joint en Y

2 En utilisant un collecteur de distribution

H/R

À l'aide d'un joint en Y
    AY["MCU Remarque1"]
    AZ["MCU"]
    BA["MCU"]
    BB["MCU"]
    BC["MCU"]
    BD["MCU"]
    BE["MCU"]
    BF["MCU"]
    BG["MCU"]
    BH["MCU"]
    BI["MCU"]
    BJ["MCU"]
    BK["MCU"]
    BL["MCU"]
    BM["MCU"]
    BN["MCU"]
    BO["MCU"]
    BP["MCU"]
    BQ["MCU"]
    BR["MCU"]
    BS["MCU"]
    BT["MCU"]
    BU["MCU"]
    BV["MCU"]
    BW["MCU"]
    BX["MCU"]
    BY["MCU"]

Remarque 1) Unité intérieure raccordée directement sans MCU (pour HR uniquement)

• Cette unité intérieure ne peut être utilisée que pour le refroidissement. (Le chauffage n'est pas possible.)
• Raccordez l'unité intérieure à la conduite de liquide et de gaz basse pression.
• Modifiez l'option d'installation pour l'unité intérieure à raccord directe sans MCU. (reportez-vous au manuel d'installation de l'unité intérieure)

Longueur admissible de la conduite de frigorigène et exemples de montage

H/P

Classement Installation unique Installation des modules
Installation uniquement à l'aide de joint en Y	Unité extérieure	Unité extérieure
Installation avec joint en Y et collecteur de distribution	Unité extérieure	Unité extérieure[H K23D]
Installation uniquement avec le collecteur de distribution	Unité extérieure	Unité extérieure

Classement				Exemple		Remarques
Longueur maximale autorisée de la conduite	Unité extérieure ~ unité intérieure	Longueur réelle (longueur équivalente)	200 m et moins (220 m et moins)	Installation uniquement à l'aide de joint en Y	a+b+c+d+e+f+g+p ≤ 200 m (220 m)	Longueur équivalente du joint en Y : 0.5 m, collecteur de distribution : 1 m
				Installation avec joint en Y et collecteur de distribution	a+b+h ≤ 200 m (220 m), a+i+k ≤ 200 m (220 m)
				Installation uniquement avec le collecteur de distribution	a+i ≤ 200 m (220 m)
		Longueur totale de la conduite (m)	1 000 m ou moins	Installation uniquement à l'aide de joint en Y	a+b+c+d+e+f+g+h+i+j+k+l+m+n+p ≤ 1000 m	-
				Installation avec joint en Y et collecteur de distribution	a+b+c+d+e+f+g+h+i+j+k ≤ 1000 m	-
				Installation uniquement avec le collecteur de distribution	a+b+c+d+e+f+g+h+i ≤ 1000 m	-
	Unité extérieure ~ unité extérieure (installation du module)	Longueur de la conduite	10 m ou moins x ≤	10 m, y ≤ 10m, z ≤ 10 m
		Longueur équivalente	13 m ou moins	x ≤ 13 m, y ≤ 13m, z ≤ 13 m
Différence de hauteur de la conduite maxi. autorisée	Unité extérieure ~ unité intérieure	110/110mRemarque?		H1 ≤ 110/110 m
	Unité intérieure ~ unité intérieure	50 m ou moins		H2 ≤ 50m
		Mais, lorsque des unités intérieures de type mural avec EEV(AM****NQD* / AM****NVD*) sont installées, H2 est de 15 m ou moins.

Installation de la conduite de frigorigène

Classement Exemple Remarques
Longueur maximale autorisée après le raccord de branchement	Premier raccord de branchement ~ unité intérieure la plus éloignée	Longueur de la conduite	45 m ou moins	Installation uniquement à l'aide de joint en Y	b+c+d+e+f+g+p ≤ 45 m	-
				Installation avec joint en Y et collecteur de distribution	i+k ≤ 45 m
				Installation uniquement avec le collecteur de distribution	i ≤ 45 m
			45 m~90 m(Remarque1)	Les conditions requises doivent être remplies		-

Kit EEV Nom du modèle Remarques
Kit EEV ~ unité intérieure	Longueur réelle de la conduite	2 m	MEV-E24SA	1 intérieur	S'applique aux appareils sans EEV (montage mural et plafond)
			MEV-E32SA
		20 m maximum	MXD-E24K132A	2 intérieurMXD-E24K200A
			MXD-E32K200A
			MXD-E24K232A	3 intérieur
			MXD-E24K300A
			MXD-E32K224A
			MXD-E32K300A

※ Veuillez vous reporter au manuel du kit EEV.
Remarque 1) Condition requise

Classement Condition Exemple
Premier raccord de branchement ~ unité intérieure la plus éloignée	45m ≤ b+c+d+e+f+g+p ≤ 90m : les embranchements (b, c, d, e, f, g) doivent être augmentés de 1 degré
Longueur totale de la conduite rallongée	Si la taille de la conduite (conduite principale), entre le premier raccord de branchement et l'unité extérieure, n'est pas augmentée de 1 degré, a+(b+c+d+e+f+g)×2 +h+i+j+k+l+m+n+p ≤ 1000 m
	Si la taille de la conduite (conduite principale), entre le premier raccord de branchement et l'unité extérieure, est augmentée de 1 degré, (a+b+c+d+e+f+g)×2 +h+i+j+k+l+m+n+p ≤ 1000 m
Chaque joint en Y ~ Chaque unité intérieure	h, i, j, ... p ≤ 45 m
Différence entre la distance de l'unité extérieure à l'unité intérieure la plus éloignée et à l'unité intérieure la plus proche ≤ 45 m, (a+b+c+d+e+g+p)-(a+h) ≤ 45 m

Remarque 2) Lorsque l'unité intérieure est située à un niveau plus élevé que l'unité extérieure, la différence de hauteur autorisée est de 110 m, (Si la différence de hauteur est supérieure à 40 m, contactez votre revendeur local pour plus d'informations.). Mais lorsque l'unité intérieure est située à un niveau inférieur à l'unité extérieure, la différence de hauteur autorisée est de 110 m (si la différence de hauteur est supérieure à 50 m, il faut décider d'installer ou non le kit PDM.) Nom du modèle du kit PDM : MXD-A38K2A, MXD-A12K2A, MXD-A58K2A

H/R

Classement Installation avec joint en Y
Installation avec MCU uniquement
Installation avec MCU et joint en Y	Unité intérieure raccordé directement sans MCU (refroidissement uniquement) (Raccordement uniquement de la conduite de gaz basse pression/de la conduite de liquide remarque 3)

Classement Exemple Remarques
Longueur de tuyauterie maximale autorisée	Unité extérieure ~ Unité intérieure	Longueur réelle de la conduite (longueur équivalente)	200 m ou moins (220 m ou moins)	Installation avec MCU uniquement	a+g+j ≤ 200 m (220 m)	Longueur équivalente Joint en Y: 0,5 m Collecteur de distribution: 1 m MCU: 1 m
				Installation avec MCU et joint en Y	a+b+h+k ≤ 200 m (220 m)
		Longueur totale de la conduite	1000 m ou moins	Installation avec MCU uniquement	a+b+c+d+e+f+g+h+i+j ≤ 1000 m
				Installation avec MCU et joint en Y	a+b+c+...+r ≤ 1000 m
	Unité extérieure ~ unité extérieure (installation du module)	Longueur de la conduite	10 m ou moins x ≤	10 m, y ≤ 10m, z ≤ 10 m
		Longueur équivalente	13 m ou moins x ≤	13 m, y ≤ 13m, z ≤ 13 m
	MCU ~ unité intérieure	Longueur de la conduite	45 m ou moins	Installation avec MCU uniquement	b+c ≤ 45 m, b+d ≤ 45 m, b+e ≤ 45 m, f≤ 45 m, g+h ≤ 45 m, g+i ≤ 45 m, g+j ≤ 45 m
				Installation avec MCU et joint en Y	c+d, c+e, c+f, g, h+i, h+j, h+k, n, o, p, q, r ≤ 45 m
Différence de hauteur maximale autorisée	Unité extérieure ~ unité intérieure	Longueur de la conduite	110 m / 110 m(Remarque 1)	H1 ≤ 110 m / 110 m
	Unité intérieure ~ unité intérieure		40 m ou moins H2 ≤ 40m
			Mais lorsque AM****NQD* / AM****NVD* est installé, H2 es 15 m ou moins.
	Unité intérieure ~ unité intérieure (dans un MCU)		15 m ou moins	H3 ≤ 15 m
	MCU ~ MCU		30 m ou moins	H4 ≤ 30 m
Longueur maximale autorisée après le raccord de branchement	Premier raccord de branchement ~ unité intérieure la plus éloignée	Longueur de la conduite	45 m ou moins	Installation uniquement avec MCU	g+j ≤ 45 m
				Installation avec MCU et joint en Y	b+h+k ≤ 45 ml+m+q ≤ 45 ml+r ≤ 45 m
			45 à 90 m(Remarque 2)	Les conditions requises doivent être remplies

Installation de la conduite de frigorigène

Kit EEV Nom du modèle Remarques
Kit EEV ~ unité intérieure	Longueur réelle de la conduite	2 m	MEV-E24SA	1 intérieur	S'applique aux appareils sans EEV (montage mural et plafond)
			MEV-E32SA
		20 m maximum	MXD-E24K132A	2 intérieurMXD-E24K200A
			MXD-E32K200A
			MXD-E24K232A	3 intérieur
			MXD-E24K300A
			MXD-E32K222A
			MXD-E32K300A

※ Veuillez vous reporter au manuel du kit EEV.
Remarque 1) Lorsque l'unité intérieure est située à un niveau plus élevé que l'unité extérieure, la différence de hauteur autorisée est de 110 m, (Si la différence de hauteur est supérieure à 40 m, contactez votre revendeur local pour plus d'informations.). Mais lorsque l'unité intérieure est située à un niveau inférieur à l'unité extérieure, la différence de hauteur autorisée est de 110 m (si la différence de hauteur est supérieure à 50 m, il faut décider d'installer ou non le kit PDM.) Nom du modèle du kit PDM : MXD-A38K2A, MXD-A12K2A, MXD-A58K2A

Remarque 2) Condition requise

Classement Condition Exemple
Premier raccord de branchement ~ unité intérieure la plus éloignée	45 m ≤ b+h+k, l+m+q, l+r ≤ 90 m : La taille des conduites de liquide et de gaz à basse pression de la branche (b, l, m) doit être augmentée de 1 degré.
Longueur totale de la conduite rallongée	Si la taille de la conduite (conduite principale), entre le premier raccord de branchement et l'unité extérieure, n'est pas augmentée de 1 degré, a+(b+l+m) x2+c+d+c+f+g+h+i+j+k+n+o+p+q+r ≤ 1000 m
	Si la taille de la conduite (conduite principale), entre le premier raccord de branchement et l'unité extérieure, est augmentée de 1 degré, (a+b+l+m) x2+c+d+e+f+g+h+i+j+k+n+o+p+q+r ≤ 1000 m
MCU ~ chaque unité intérieure	c+d, c+e, c+f, g, h+i, h+j, h+k, n, o, p, q, r ≤ 45 m
Différence entre la distance entre l'unité extérieure et l'unité intérieure la plus éloignée et l'unité intérieure la plus proche ≤ 45 (a+b+h+k) - (a+b+c+d) ≤ 45

Remarque 3) Pour les unités intérieures auxquelles aucune MCU n'est raccordée, assurez-vous de régler leurs options sur « Unité intérieure de refroidissement uniquement », puis de les raccorder à une conduite de gaz à basse pression et à une conduite de liquide. Veillez à ne regrouper que les unités intérieures de refroidissement de sorte que leur capacité totale soit inférieure ou égale à 50 % de la capacité totale de toutes les unités intérieures.
Remarque 4) En cas de raccordement de plus d'une unité intérieure dans un port MCU, les unités intérieures ci-dessous ne peuvent pas être regroupées. ERV plus (AM***FNKDE**), conduit OAP (AM***JNEPE**), unité Hydro HE (AM***FNBD**), unité Hydro HT (AM***FNBF**), kit AHU (MXD-K***AN, MCM-D***N)
Remarque 5) En cas de raccordement de deux ports de l'unité centrale de traitement avec un joint en Y, les unités intérieures ne peuvent pas être regroupées en plus d'une.

Installation des raccords de branchement

Les raccords de branchement doivent être installés « horizontalement » ou « verticalement ».

Installation horizontale

• Pour les raccords de branchement de type A\~J : Raccordez le raccord de branchement à la conduite de raccordement à l'aide du réducteur fourni.

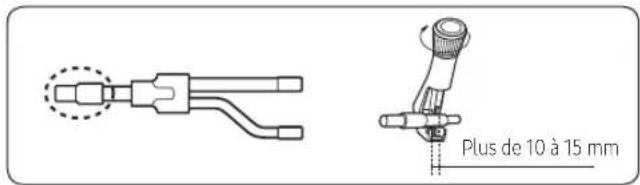

• Pour les raccords de branchement de type K\~Z : Coupez la partie de raccordement du raccord de branchement ou la tulipe fournie, par rapport au diamètre de la conduite de raccordement, avant de les raccorder.

ATTENTION

• Installez le raccord de branchement à ±15° de l'horizon ou de la ligne verticale.
• Assurez-vous que la conduite n'est pas plié à l'endroit où elle est raccordée au raccord de branchement.
• Maintenir une distance minimale de ligne droite de 500 mm ou plus avant de raccorder le raccord de branchement.

※ Installer à ±15° de l'horizon ou de la ligne verticale.

Installation du collecteur de distribution

1 Sélectionnez le réducteur qui s'adapte au diamètre de la conduite.

※ Conduite : Article acheté séparément
2 Si le nombre d'unités intérieures raccordées est inférieur à celui du collecteur de distribution, colmatez les ports inutilisés avec des capuchons.

REMARQUE

• Pour le collecteur de distribution de type A\~J : Raccordez le collecteur de distribution à la conduite de raccordement à l'aide du réducteur fourni.
• Pour les collecteurs de distribution de type K\~Z : Couper la douille fournie selon le diamètre de la conduite de raccordement, avant de la raccorder.

Installation de la conduite de frigorigène

ATTENTION

• Raccorder les unités intérieures dans l'ordre, en respectant la direction de la flèche indiquée sur l'illustration.
• Lorsque les unités intérieures sont raccordées au même collecteur de distribution, les unités intérieures doivent être raccordées dans l'ordre de leur capacité, de la plus grande à la plus petite.
• Gardez le port inutilisé de ① pour éviter le piégeage de l'huile.

1 Installez le collecteur de distribution horizontalement.

- Installez le collecteur de distribution horizontalement de manière à ce que ses orifices ne soient pas orientés vers le bas.

Installation du raccord de branchement entre les unités extérieures

Installation des joints extérieurs

※ La conduite de gaz haute pression s'applique uniquement à l'appareil H/R.

※ Utiliser le réducteur attaché en fonction de la taille de conduite sélectionnée.

REMARQUE

- Raccordez le joint extérieur à la conduite en coupant correctement la sortie du joint extérieur ou du réducteur fourni.

Installation du MCU

Spécifications du MCU

Modèle MCU-S12NEK1N MCU-S8NEK1N MCU-S6NEK2N
Extérieur du MCU
Nombre d'unités intérieures pouvant être raccordées à un port	Jusqu'à 8 unités Jusqu'à 8 unités Jusqu'à 8 unités
Nombre maximal d'unités intérieures (Total) 64 64 32
Capacité maximum d'unités intérieures pouvant être raccordées à un port	16 kW 16 kW 16 kW
Capacité maximum d'unités intérieures pouvant être raccordées à un port (avec joint en Y)	32,0 kW 32,0 kW 32,0 kW
Capacité maximum d'unités intérieures pouvant être raccordées	85,0 kW 85,0 kW 61,6 kW
EEV interne	Non inclusImpossible de connecter l'unité intérieure sans EEV interne
Modèle MCU-S4NEK3N	MCU-S2NEK2N MCU-S1NEK1N
Extérieur du MCU
Nombre d'unités intérieures pouvant être raccordées à un port	Jusqu'à 8 unités Jusqu'à 8 unités	Jusqu'à 8 unités
Nombre maximal d'unités intérieures (Total)	32	16	8
Capacité maximum d'unités intérieures pouvant être raccordées à un port	16 kW	16 kW 16 kW
Capacité maximum d'unités intérieures pouvant être raccordées à un port (avec joint en Y)	32,0 kW	32,0 kW	-
Capacité maximum d'unités intérieures pouvant être raccordées	61,6 kW	32,0 kW	16 kW
EEV interne	Non inclusImpossible de connecter l'unité intérieure sans EEV interne

ATTENTION

• Les unités intérieures sans EEV interne (AM****NTDE*, AM****NADE*) ne peuvent pas être raccordées directement au MCU.
• Veuillez raccorder ces unités intérieures en utilisant le kit EEV (MEV-E**SA, MXD-E**K***A)
  • Si la somme de la capacité des unités intérieures connectées au MCU est supérieure à 672 kW, les performances peuvent varier en fonction des conditions de fonctionnement.
• Les diamètres des tuyaux entrants alimentant en fluide frigorigène le MCU sont déterminés en fonction de la somme des unités intérieures connectées. Si ces diamètres de tuyaux sont différents de ceux du MCU, utilisez les réducteurs fournis pour connecter le MCU. Si les réducteurs fournis ne sont pas de la taille correcte, il faut utiliser des réducteurs fournis sur place.

Installation des unités intérieures

Modèle	MCU-S12NEK1N	MCU-S8NEK1N	MCU-S6NEK2N
Exemple d'installation (raccordement à chaque port)
	MCU-S4NEK3N	MCU-S2NEK2N	MCU-S1NEK1N

Installation de la conduite de frigorigène

Modèle MCU-S12 NEK1N MCU-S8NEK1N MCU-S6NEK2N
Exemple d'installation(raccordement dela série du MCU)	[raccordement de la série du MCU]
Installation des unitésintérieures	Unité intérieure de moins de 16,0 kW : n'utilisez pas de connecteur en Y Unité intérieure entre 16,0 kW et 32,0 kW : utilisez un connecteur en Y au niveau de la conduite de gaz et d'eauSi vous souhaitez réaliser une opération de refroidissement en continu à moins de -5 °C, réglez le paramètre « Étendre la plage de température de fonctionnement pour l'opération de refroidissement (modèle HR uniquement) » pour l'extérieur et utilisez un connecteur en Y pour l'unité intérieure entre 5,0 et 16 kWEn cas de raccordement en série MCU, la capacité maximale des unités intérieures dans un raccordement en série MCU est une plus grande valeur de MCU que celle du raccordement en série. (Exemple> MCU-S12NEK1N + MCU-S6NEK2N → 85,0 kW)
Utilisation d'unconnecteur en Y	[MCU-S6*, MCU-S4*, MCU-S2*, MCU-S1*]Si vous utilisez un connecteur en Y, il est uniquement compatible avec les combinaisons de ports indiquées ci-dessous combinaisons de ports compatibles avec un connecteur en Y : Port A + B, port C + D, port E + FCombinaisons de ports non compatibles avec le connecteur en Y : Port B + C, port D + E, port non continuRéglez l'option micro-interrupteur pour une utilisation avec un connecteur en YOption S/W Option S/W Option S/W Option S/WYAKYPar combinaison des combinaison des ports C + D des ports E + Fdéfautports A + Bdes ports C + D
	[MCU-S12*, MCU-S8*]Si vous utilisez un connecteur en Y, il est uniquement compatible avec les combinaisons de ports indiquées ci-dessous combinaisons de ports compatibles avec un connecteur en Y : [#1-A] + [#1-B] port, [#1-C] + [#1-D] port, [#1-E] + [#1-F] port[#2-A] + [#2-B] port, [#2-C] + [#2-D] port, [#2-E] + [#2-F] portCombinaisons de ports non compatibles avec le connecteur en Y : [#1-B] + [#1-C] port, [#1-D] + [#1-E] port, port non continu[#2-B] + [#2-C] port, [#2-D] + [#2-E] port, port non continuRéglez l'option micro-interrupteur pour une utilisation avec un connecteur en Y
	Option S/W Option S/W Option S/W Option S/WPar défautCombinaison des ports A + BCombinaison des ports C + DCombinaison des ports E + F
	Paramètre du micro-interrupteur pour une→Option S/W Option S/W Option S/W Option S/WPar défautCombinaison des ports A + BCombinaison des ports C + DCombinaison des ports E + F
	[Section #2]

Comment raccorder les conduites

※ Lors de l'installation de la MCU, utilisez la feuille de schéma fournie avec l'appareil.
※ Lors du soudage des conduites de gaz, protéger l'appareil avec une plaque ignifuge.
Lors du raccordement de la MCU avec des unités extérieures, la direction par défaut est définie dans la MCU. En cas d'installation en sens inverse, soudez le capuchon de cuivre inclus dans chaque conduite à haute pression, à basse pression et à liquide.

Les câbles d'alimentation des parties d'appareils destinés à être utilisés à l'extérieur ne doivent pas être plus légers que les cordons flexibles gainés de polychloroprène. (Désignation du code IEC:60245 IEC 66 / CENELEC : H07RN-F)

Spécification du tube de protection

Nom Degré	de dureté Conditions	ns applicables
Conduit flexible en PVC	PVC	Lorsque la gaine de protection est installée à l'intérieur et non exposée à l'extérieur, du fait qu'elle est encastrée dans une structure en béton
Gaine flexible de classe 1	Tôle d'acier galvanisé	Lorsque la gaine de protection est installé à l'intérieur mais exposée à l'extérieur, il y a donc risque d'endommagement de la gaine de protection
Gaine flexible revêtue de PVC de classe 1	Tôle d'acier galvanisé et composé de PVC souple	Lorsque la gaine de protection est installée à l'extérieur et exposée à l'extérieur, il existe un risque d'endommagement de la gaine de protection et une étanchéité supplémentaire est nécessaire

ATTENTION

• Attention à la perforation du trou débouchant

• Perforer le trou débouchant en le frappant avec un marteau.

• Après avoir percé le trou débouchant, appliquer de la peinture antirouille autour du trou.

• Si vous devez faire passer les câbles à travers le trou débouchant, éliminez les bavures sur le trou et protégez le câble avec un ruban de protection ou une douille, etc.
• Mise en garde relative à l'installation du câble de communication
• Lorsque vous raccordez le câble, il peut fléchir et être pressé par d'autres composants. Les câbles doivent donc être fixés à une pince, comme indiqué par un encadré sur l'illustration.

Schéma de câblage d'alimentation

Alimentation triphasée, 4 conducteurs (380-415 V\~)

<Lorsque le regroupement de modules figure dans les tableaux de « Regroupement des unités extérieures »

<Lorsque le regroupement des unités ne figure pas dans les tableaux de « Regroupement des unités extérieures »»

• Raccordez le câble d'alimentation de l'unité extérieure après avoir vérifié que les R-S-T-N (4 fils triphasés) sont correctement raccordés. (Si l'alimentation 380-415 V est fournie à la phase N, la carte de circuit imprimé et d'autres pièces électriques seront endommagées.)
• Le câble de communication entre les unités intérieures et extérieures et le câble de communication entre les unités extérieures n'ont pas de polarité.
• Disposez les câbles à l'aide d'un attache-câble.
  * L'ELCB et l'ELB doivent être installés car il existe un risque d'électrocution ou d'incendie lorsqu'ils ne sont pas installés.

Choisir une borne annulaire sans soudure

• Choisissez une borne annulaire sans soudure pour un câble d'alimentation en fonction des dimensions nominales du câble.
• Appliquez un revêtement isolant sur la partie de connexion de la borne annulaire sans soudure et sur le câble d'alimentation.

Dimensions nominales du câble (mm2) 4/6 10 16		25 35 50 70
Dimensions nominales pour la vis (mm) 4 8 8 8 8		8 8 8 8 8
B	Dimension standard (mm)	9,5	15	15	16	12	16,5	16	22	22	24
	Tolérance (mm)	±0,2		±0,2	±0,2	±0,3 ± 0,3				±0,3	±0,4
D	Dimension standard (mm)	5,6		7,1	9	11,5		13,3		13,5	17,5
	Tolérance (mm)	+0,3-0,2		+0,3-0,2	+0,3-0,2	+0,5-0,2		+0,5-0,2		+0,5-0,2	+0,5-0,4
d1	Dimension standard (mm)	3,4		4,5	5,8	7,7		9,4		11,4	13,3
	Tolérance (mm)	±0,2		±0,2	±0,2	±0,2		±0,2		±0,3	±0,4
E	Minimum (mm)	6		7,9	9,5	11		12,5		17,5	18,5
F	Minimum (mm)	5	9	9	13	15	13	13	13	14	20
L	Maximum (mm)	20	28,5	30	33	34		38	43	50	51
d2	Dimension standard (mm)	4,3 8,4	8,4 8,4 8,4	4 8,4 8,4 8,4	8,4 8,4 8,4
	Tolérance (mm)	±0,20	±0,40	±0,40	±0,40	±0,40		±0,40		±0,40	±0,40
t	Minimum (mm)	0,9		1,15	1,45	1,7		1,8		1,8	2,0

Raccordement de la borne d'alimentation

• Raccordez les câbles au bornier à l'aide de bornes annulaires sans soudure.
• Raccordez correctement les câbles en utilisant des câbles certifiés et nominaux et assurez-vous de les fixer correctement afin qu'aucune force extérieure ne soit appliquée au bornier.
• Utilisez un tournevis et une clé pouvant appliquer le couple nominal lors du serrage des vis sur le bornier.
• Serrez les vis du bornier en conformité avec la valeur de couple nominal. Si la borne n'est pas correctement serrée, un incendie dû à un chauffage par arc pourrait se produire, et si la borne est trop serrée, le bornier pourrait être endommagé.

1 Fermeture du couvercle

Vis Couple de serrage de la borne (N·m)
M3,5 0,78~1,18	Câble de communication
M4 1,2 ~ 1,8	Câble d'alimentation monophasé(220-240 V)
M8 5,5 ~ 7,3	Câble d'alimentation 3 phases(380-415 V)

ATTENTION

• Lors de la dépose de la gaine extérieure du câble d'alimentation, veiller à ne pas rayer la gaine intérieure du câble.
• Assurez-vous que plus de 20 mm de la gaine extérieure du câble d'alimentation et de communication de l'unité intérieure se trouvent à l'intérieur du boîtier des composants électriques.
• Installez le câble de communication séparément du câble d'alimentation et des autres câbles de communication.
• Il existe un risque d'électrocution lorsque l'appareil est sous tension. Fermer le couvercle du boîtier de commande avant de commencer à travailler.
• Avant d'inspecter le compresseur ou le PBA, assurez-vous que le système est hors tension. L'électricité peut circuler même dans un compresseur qui n'a pas été utilisé récemment. Soyez prudent afin de vous protéger contre les chocs électriques.

Exemples d'utilisation de la pince à dénuder

1 Réglez la position de la lame à l'aide d'une pièce de monnaie. (Le contrôleur se trouve sur la partie inférieure de l'outil.) Fixer la position de la lame en fonction de l'épaisseur de la gaine extérieure du câble d'alimentation.

2 Fixez le câble d'alimentation et l'outil à l'aide du crochet situé sur la partie supérieure de l'outil.

3 Couper la gaine extérieure du câble d'alimentation en tournant l'outil dans le sens de la flèche, deux ou trois fois.

4 Dans ce cas, couper la gaine extérieure du câble d'alimentation en déplaçant l'outil dans le sens de la flèche.

5 Courber légèrement le fil et extraire la partie coupée de la gaine extérieure.

Fixation du câble d'alimentation

Câble de communication de la sous-unité
Sous-unité 3 phases 380-415 V\~

ATTENTION

• Ne laissez pas le câble d'alimentation entrer en contact avec les conduites à l'intérieur de l'unité extérieure. Si le câble d'alimentation entre en contact avec les conduites, les vibrations du compresseur sont transférées vers les conduites et peuvent endommager les câbles ou les conduites d'alimentation, ce qui peut provoquer un risque d'incendie ou d'explosion.
• Assurez-vous que l'endroit où la gaine du câble d'alimentation est retirée se trouve à l'intérieur du boîtier d'alimentation. Si cela est impossible, vous devez brancher la gaine de protection du câble d'alimentation au boîtier d'alimentation.
• Serrez le couvercle après avoir mis le câble d'alimentation en place dans le boîtier d'alimentation.

Raccordez la borne annulaire du câble triphasé

1 Coupez le câble d'alimentation à une longueur appropriée et raccordez-le à la borne sans soudure.
2 Après avoir raccordé le câble d'alimentation à la borne comme illustré sur le schéma, fixez-le avec un attache-câble.
3 Fixez le logement qui contient un isolant sur le bornier.

Fixation du câble de mise à la terre

- Raccordez le câble de mise à la terre à l'orifice de mise à la terre à l'intérieur du boîtier d'alimentation.

Retrait du câble d'alimentation

- Retrait par l'avant

• Raccordez la gaine de protection du câble d'alimentation dans le boîtier d'alimentation comme illustré sur l'image.
• Assurez-vous que le câble d'alimentation n'est pas endommagé par des bavures du trou débouchant.

Installation du dispositif de solution

- Quand le nombre d'unités intérieures installé avec l'unité extérieure est de 16 ou moins

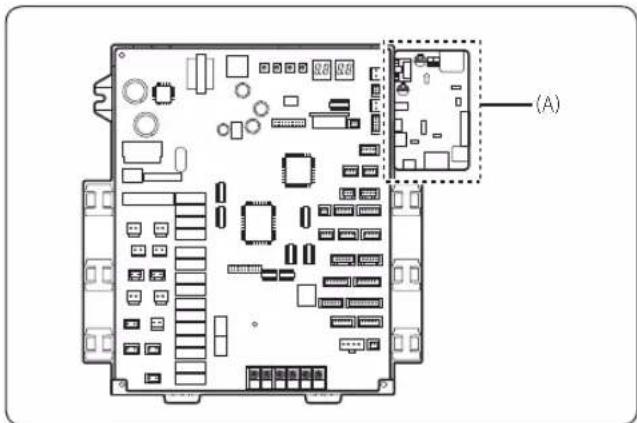

Où installer le module d'interface

- Installez le module d'interface à l'emplacement (A), en tenant compte des conditions d'installation.

- Pour plus de détails sur l'installation, reportez-vous au manuel d'installation du module d'interface.

Raccordement du MCU (MCU-S6NEK2N, MCU-S4NEK3N, MCU-S2NEK2N, MCU-S1NEK1N, MCU-S8NEK1N, MCU-S12NEK1N)

Exemple

• (A) La MCU doit être alimentée séparément de l'unité extérieure.
• (B) Raccordez le câble de communication de l'unité extérieure (F1, F2) au câble de communication de la MCU (F1, F2)

Travaux de mise à la terre

Pour des raisons de sécurité la mise à la terre doit être effectuée par un installateur agréé.

La mise à la terre du câble d'alimentation

• Les normes de mise à la terre peuvent varier selon la tension nominale et du lieu d'installation de l'appareil.
• Effectuez la mise à la terre du câble d'alimentation comme indiqué sur le tableau suivant.

Lieu d'installation\Conditions d'alimentation	La tension à la terre est inférieure à 150V La tension à la terre est supérieure à 150 V
Taux d'humidité élevé	Les travaux de mise à la terre doivent être effectués 3. Remarque 1)(Y compris le cas où un disjoncteur de fuite à la terre est installé)
Taux d'humidité moyen Effectuer	les travaux de mise à la terre 3. Remarque 1)	Les travaux de mise à la terredoivent être effectués 3. Remarque 1)(Y compris le cas où un disjoncteurde fuite à la terre est installé)
Taux d'humidité faible	Effectuer les travaux de mise à la terre 3 si possible pourvotre sécurité. Remarque 2)

Remarque 1) Opérations de mise à la terre 3.

• Les travaux de mise à la terre doivent être effectués par un expert (avec formation).
• Vérifiez que la résistance de terre est inférieure à 100 Ω. Lors de l'installation d'un disjoncteur de fuite à la terre (permettant de couper le circuit électrique en 0,5 seconde en cas de court-circuit), la résistance de terre admissible doit être comprise entre 30 et 500 Ω.

Remarque 2) Mise à la terre dans un environnement sec

- La résistance de mise à la terre doit être inférieure à 100 Ω. Même dans le pire des cas, la résistance de mise à la terre devrait être inférieure à 250Ω.

Réalisation des travaux de mise à la terre

- Utilisez le câble de mise à la terre conformément aux spécifications du câble d'alimentation électrique de l'unité extérieure.

※ Lors de l'utilisation de la borne exclusive pour la mise à la terre (lorsque la borne pour la mise à la terre est déjà installée sur le site)

※ Lors de l'utilisation de la mise à la terre du tableau de distribution

Isolation des conduites de frigorigène et des raccords de branchement

• Vérifier l'absence de fuite de gaz avant de terminer (isolation du flexible et de la conduite) et s'il n'y a aucun signe de fuite, veiller à isoler les conduites et les flexibles.
• Utiliser un isolant EPDM qui répond aux conditions suivantes.

Élément de test Unité	Norme
Densité g/cm	3	0,048 ~ 0,096
Taux de variation dimensionnelle par la chaleur	% En dessous de -5
Taux d'absorption g/cm	3	En dessous de 0,005
Taux de conduction thermique	W/m·K En dessous de 0,037
Facteur de transpiration d'humidité	ng/(m2·s·Pa) En dessous de 15
Degré de transpiration d'humidité	g/(m2·24h) En dessous de 15
Dispersion de formaldéhyde	mg/L	Il ne devrait pas y en avoir
Taux d'oxygène % Plus de 25

Sélection de l'élément isolant de la conduite de frigorigène

• Isolez la conduite du gaz et celui du liquide en tenant compte de l'épaisseur de l'isolant de chaque taille de conduit.
• Les conditions standard sont : une température de 30 °C et une humidité inférieure à 85 %. Dans le cas où l'humidité est plus élevée, vous devez augmenter la taille d'un degré comme indiqué dans le tableau ci-dessous.

Conduite	Diamètre de la conduite de frigorigène	Isolant (refroidissement-chauffage)		Remarques
		Généralités1) [30 °C, 85 %]	Taux d'humidité élevé2) [30 °C, supérieur à 85 %]
		EPDM, NBR
Liquide	∅ 6,35 - ∅ 9,52	9 mm ←		Température de résistance à la chaleur supérieure à 120 °C
	∅ 12,7 - ∅ 50,80	13 mm ←
Gaz	∅ 6,35 13 mm	19 mm
	∅ 9,52 ~ ∅ 25,40	19 mm	25 mm
	∅ 28,58 ~ ∅ 44,45		32 mm
	∅ 50,80	25 mm	38 mm

¹³ Pour installer dans l'un des endroits ou environnements suivants, utilisez le même matériau isolant utilisé dans les conditions générales.

• Un endroit climatisé où l'humidité est élevée à l'intérieur des dalles de plafond

• Un espace où la différence de température/humidité est importante entre la partie supérieure et l'air plus bas grâce à un plafond élevé (par exemple, une grande chapelle/église, un cinéma, un hall ouvert sur deux niveaux, une salle de conférence avec places de théâtre)

• Un couloir ou un passage sans climatisation

• Un vieux bâtiment avec une mauvaise isolation

[Dans les conditions suivantes, une conduite de gaz de ∅9,52 à ∅25,40 mm et une tuyauterie de 13 t peuvent être utilisés]

• Un bâtiment général du centre ville (par exemple, un immeuble d'appartements, une maison d'habitation, un amphithéâtre, un bâtiment d'un institut d'enseignement, un bureau, un centre commercial)
  – Une structure avec un plafond exposé
• Une structure avec des dalles de plafond et un système de ventilation
• Une structure où il n'y a pas d'entrée d'air de l'extérieur en raison de la plomberie posée à l'intérieur d'un mur

※ Même dans les conditions susmentionnées, si l'humidité est très élevée ou si de la condensation est prévue, modifiez l'épaisseur de l'installation pour une humidité élevée.

²¹ Pour installer dans l'un des endroits ou environnements suivants, utilisez le même matériau isolant utilisé dans un endroit très humide.

• Un endroit très humide, comme une zone de bord de mer, une zone de source chaude, une zone près d'un étang/rivière ou une crête (un bâtiment qui est partiellement couvert de terre et de sable)
• Un endroit où la rosée matinale se produit fréquemment (par exemple, une fois tous les trois jours)

• Sauna, piscine ou restaurant


Installation à l'intérieur d'un plafond non climatisé où il y a une grande quantité d'humidité (plomberie installée le long d'un couloir ou près de l'entrée d'une résidence ou d'un studio)

- Un endroit où l'humidité est élevée en raison d'un système de ventilation insuffisant dans l'espace où la plomberie est installée - Une chambre au demi-sous-sol

• Si vous n'êtes pas sûr du matériau isolant à utiliser, choisissez le matériau utilisé dans un endroit très humide.
• Si l'usage de la pièce est susceptible de changer, reconsidérez l'épaisseur du matériau isolant.
• Utilisez uniquement le matériau isolant spécifié.

Isolation de la conduite de frigorigène

• Veillez à isoler la conduite de frigorigène, le raccord de branchement, le collecteur de distribution et la partie de raccordement des conduites.
• Lorsque vous isolez les conduites, l'eau condensée ne s'écoule pas de ces derniers.
• Vérifiez l'absence de fissures sur l'isolation de la partie cintrée de la conduite.

Isolation des conduites

• Les isolations des conduites de liquide et de gaz peuvent être en contact entre elles mais ne doivent pas être trop fortement en appui.
• Lorsque les conduites côté gaz et côté liquide sont en contact l'une avec l'autre, augmentez l'épaisseur de l'isolation d'un degré.

Conduites isolants raccordés derrière le kit EEV

• Laissez au moins 10 mm d'espace lors de l'installation des conduites côté gaz et côté liquide.
• Lorsque les conduites côté gaz et côté liquide sont en contact l'une avec l'autre, augmentez l'épaisseur de l'isolation d'un degré.

ATTENTION

• Installez l'isolation sans espaces ni fissures et utilisez de l'adhésif sur la partie de raccordement pour empêcher l'humidité de pénétrer.
• Fixez la conduite de frigorigène avec du ruban isolant s'il est exposé à la lumière du soleil extérieur. (Lorsque vous fixez la conduite avec du ruban de finition, veillez à ne pas réduire l'épaisseur de l'isolation.)
• Installez la conduite de frigorigène en veillant à ce que l'isolation ne s'amincisse pas sur la partie pliée ou le support de la conduite.
• Lorsque l'épaisseur de l'isolation est réduite, renforcer l'épaisseur réduite avec une isolation supplémentaire.

Isolez le collecteur de distribution

• Fixez le collecteur de distribution à l'aide d'un attache-câble et recouvrez la partie raccordée.
• Isolez le collecteur de distribution et la partie soudée et entourez la partie raccordée avec un ruban d'isolation adhésif afin d'éviter la formation de rosée.

- Fixez le collecteur de distribution à l'aide d'un support après l'avoir isolé.

• Reliez fermement l'élément isolant fourni avec le raccord de branchement avec celui acheté séparément. Entourez la partie raccordée d'un élément isolant (élément acheté séparément) d'une épaisseur d'au moins 10 mm.
• Utilisez un isolant qui résiste à la chaleur jusqu'à 120 °C. Enveloppez le raccord de branchement avec un isolant d'une épaisseur d'au moins 10 mm.

Ruban isolant (article acheté séparément)

※ Fixer le ruban isolant adhésif sur la conduite, comme indiqué sur l'illustration, après avoir isolé la conduite.

Isolation de la conduite situé à l'intérieur de l'unité extérieure

• À l'aide d'un isolant de conduite, isolez la conduite jusqu'à la vanne de service complète située à l'intérieur de l'unité extérieure.
• Sceller l'espace entre la conduite de l'unité extérieure et l'isolant. L'eau de pluie et les gouttes de rosée peuvent s'infiltrer par l'espace entre la conduite et l'isolation de l'unité extérieure installée à l'extérieur.
• Séparer le couvercle de la conduite et le fermer après le travail d'isolation. N'enlevez qu'un couvercle de trou débouchant à l'endroit où la conduite sera installée. Si le trou débouchant est ouvert inutilement, il doit être fermé. Si ce n'est pas le cas, de petits animaux tels que les écureuils et les rats peuvent pénétrer dans l'unité par le trou et l'unité peut être endommagé.

H/P

Remplissage de frigorigène

• Le frigorigène R-410A est un mélange de frigorigènes. Ajoutez uniquement du frigorigène liquide.
• Mesurez la quantité de frigorigène selon la longueur de la conduite latérale du liquide. Ajoutez la quantité de frigorigène à l'aide d'une balance.

Information importante : réglementation concernant le frigorigène utilisé

Cet appareil contient des gaz à effet de serre fluorés. Ne pas rejeter de gaz dans l'atmosphère.

AVERTISSEMENT

- Informez l'utilisateur si le système contient 5 tCO₂e ou plus de gaz à effet de serre fluorés. Dans ce cas, la fuite doit être contrôlée au moins une fois tous les 12 mois, conformément au règlement n° 517/2014. Cette activité doit être réalisée uniquement par du personnel qualifié. Dans le cas ci-dessus, l'installateur (ou la personne reconnue responsable du contrôle final) doit fournir un carnet d'entretien contenant toutes les informations enregistrées conformément au RÈGLEMENT (CE) N° 517/2014 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 16 avril 2014 sur certains gaz à effet de serre fluorés.

Veuillez remplir ce qui suit avec de l'encre indélébile sur l'étiquette de remplissage de frigorigène fournie avec cet appareil et sur ce manuel.

• : le remplissage de frigorigène pratiquée en usine pour cet appareil.
  • : ② quantité de frigorigène additionnel, remplis sur place.
  • +① Remplissage totale de frigorigène.

Unité	Kg	tCO2e
1,a
2,b
1+2,c

Type de frigorigène	Valeur PRG
R-410A	2088

• PRP=Potentiel de réchauffement de la planète
  • Calculer tCO ₂ e : kg x PRG/1000

REMARQUE

a Remplissage de frigorigène d'usine de l'appareil : voir plaque signalétique de l'appareil.
b La quantité de frigorigène supplémentaire remplis sur le terrain. (Se reporter aux informations ci-dessus pour connaître la quantité de frigorigène à ajouter.)
c Remplissage totale de frigorigène.
d Cylindre du frigorigène et collecteur pour le remplissage.

ATTENTION

- L'étiquette complétée doit être collée à proximité du port de remplissage de l'appareil. (par exemple, à l'intérieur du couvercle de la vanne d'arrêt.)

Installation unique

• Ouvrez la vanne de jauge du collecteur reliée à la vanne de service côté liquide et ajoutez le frigorigène liquide.
• Si vous ne pouvez pas ajouter toute la quantité de frigorigène alors que l'unité extérieure est à l'arrêt, ouvrez la vanne de service côté gaz et côté liquide. Ensuite, ajoutez le frigorigène restant en appuyant sur le bouton d'ajout de frigorigène du PCB extérieur.

Installation des modules

• Ouvrez la vanne de jauge du collecteur reliée à la vanne de service côté liquide et ajoutez le frigorigène liquide.
• Si vous ne pouvez pas ajouter toute la quantité de frigorigène alors que l'unité extérieure est à l'arrêt, ouvrez la vanne de service côté gaz et côté liquide. Ensuite, ajoutez le frigorigène restant en appuyant sur le bouton d'ajout de frigorigène du PCB extérieur.
• Si vous utilisez la fonction de remplissage du frigorigène du PCB, l'unité extérieure fonctionnera et chargera le frigorigène. À ce stade, vous devez utiliser la jauge du collecteur côté gaz pour le fonctionnement en refroidissement et utiliser l'orifice de remplissage pour le chauffage à la jauge du collecteur pour le fonctionnement en chauffage.

ATTENTION

• Ouvrez complètement les vannes de service côté gaz et côté liquide après avoir remplis le frigorigène. (Les composants importants peuvent être endommagés si vous faites fonctionner le climatiseur avec la vanne de service fermée.)
• Portez des équipements de sécurité lors du remplissage de frigorigène.
• Ne pas remplir de frigorigène lorsque vous réglez ou contrôlez d'autres appareils tels que les unités intérieures ou les kits EEV.
• Faites très attention au ventilateur situé sur le dessus de l'appareil pour éviter les blessures si vous remplissez le frigorigène alors que l'armoire avant est ouverte.
• Ne chauffez pas le conteneur de frigorigène pour accélérer le processus de remplissage lorsque la température ambiante est basse en hiver. Il risque d'exploser.
• Attention à la possibilité de fuite de frigorigène lorsque vous raccordez la jauge du collecteur à l'orifice de remplissage pour le chauffage.
• Fermez la vanne du conteneur de frigorigène immédiatement après avoir remplis le frigorigène. Si ce n'est pas le cas, il peut y avoir un changement dans la totalité de la quantité de frigorigène.

Utilisation de la vanne de service pour le gaz

• Après avoir remplis le frigorigène, fermer tous les bouchons comme indiqué sur l'illustration.
• Couple de serrage pour le bouchon du port de remplissage de frigorigène 10\~12 N·m
• Couple de serrage pour le bouchon de la pièce de commande 20 à 25 N·m
• Couple d'ouverture/fermeture de la vanne
• Plus de ∅ 19.05 : 10.0 N·m

Affichage des segments de base

Étape	Afficher le contenu	Affichage
Lors de l'entrée de l'alimentation initiale	Vérification de l'affichage des segments	SEG 1	SEG 2	SEG 3	SEG 4
		« 8 »	« 8 »	« 8 »	« 8 »
Lors du réglage de la communication entre les unités intérieures et extérieures (adressage)	Nombre d'unités intérieures raccordées	SEG 1	SEG 2	SEG 3	SEG 4
		« A »	« d »	Nombre d'unités communiquées Reportez-vous au « Mode d'affichage » pour l'adresse de communication
Après le réglage de la communication (occasion habituelle)	MCU, adresse de l'unité intérieure	SEG 1	SEG 2	SEG 3	SEG 4
		I/U : « A »MCU : « C »	I/U : « 0 »MCU : « 1 »	Adresse de réception (nombre décimal)

※ I/U : Unité intérieure

Définition du commutateur en option de l'unité extérieure et fonction Key

Définition des commutateurs d'option de l'unité extérieure

- Définition de l'option d'installation extérieure

Étape Touche Affichage Description Remarque
Adresse de l'unité extérieure
Étape 1	Affichage de l'unité extérieure	od nd	Réglage requis -
Étape 2	Appuyez sur (K1+K2) pour 2 secondes	od 00	Adresse d'unité pour le regroupement de modules	00 : Unité principale
	K4 x 1 fois 01 : Unité sub 01	od 01
	K4 x 2 fois 02 : Unité sub 02	od 02
	K4 x 3 fois 03 : Unité sub 03	od 03
Étape 3	S'il s'agit de l'unité principale, passez à l'étape 4.Sinon, appuyez sur la touche K2 pour 2 secondes pour enregistrer et quitter (le système sera réinitialisé)
Quantité d'unités intérieures
Étape 4	Appuyez sur K1 Prêt à régler - 7d 00
Étape 5	K2 x n fois	7d x 0	Chiffre en dizaines (0 ~ 6)	Ex) 03 : 3 unités64 : 64 unités
	K4 x n fois	7d 0x	Unités (0 ~ 9)
	* K4 : Appuyez 2 secondes - détection automatique de la quantité d'unités intérieures
Étape 6	S'il s'agit d'un modèle de récupération de chaleur, passez à l'étape 7.Sinon, appuyez sur la touche K2 pour 2 secondes pour enregistrer et quitter (le système sera réinitialisé)
Quantité de MCU * Modèle de récupération de la chaleur uniquement
Étape 7	Appuyez sur K1 Prêt à régler AC 00
Étape 8	K2 x n fois	NC x 0	Chiffre en dizaines (0 ~ 1)	Ex) 03 : 3 unités16 : 16 unités
	K4 x n fois	NCOx	Unités (0 ~ 9)
	* K4 : Appuyez 2 secondes - détection automatique de la quantité de MCU
Étape 9	K2 : long	Ad 00	Enregistrer	Redémarrer
* Appuyer sur K1 pendant 2 secondes pour quitter sans enregistrer sans tenir compte de l'étape de réglage.* Lors du comptage des MCU, un MCU équivaut à une unité.Cependant, dans le cas du MCU-S12NEK1N et du MCU-S8NEK1N, même un MCU doit être comptabilisé comme deux MCU.- Exemple 1> MCU-S6* + MCU-S12* → 3 qté- Exemple 2> MCU-S6* + MCU-S12*+ MCU-S8* → 5 qté

Installation et réglage de l'option à l'aide du bouton-poussoir et explication des fonctions

Réglage de l'option

1 Appuyez sur K2 et maintenez-le enfoncé pour accéder au réglage de l'option. (Disponible uniquement lorsque l'opération est arrêtée)

- Si vous accédez au réglage de l'option, l'écran affiche ce qui suit. (Si vous avez réglé l'« Opération d'arrêt d'urgence lors d'un dysfonctionnement du compresseur », 1 ou 2 s'affiche sur le Seg 4.)

• Seg 1 et Seg 2 indiquent le numéro de l'option sélectionnée.
• Seg 3 et Seg 4 indiquent le numéro pour la valeur réglée de l'option sélectionnée.

2 Si vous avez saisi un paramètre d'option, vous pouvez appuyer brièvement sur le commutateur K1 pour ajuster la valeur du Seg 1, Seg 2 et sélectionner l'option souhaitée. (Voir pages 44\~46 pour le numéro de segment de la fonction pour chaque option)

Exemple)

3 Si vous avez sélectionné l'option souhaitée, vous pouvez appuyer brièvement sur le commutateur K2 pour ajuster la valeur des Seg 3, Seg 4 et modifier la fonction de l'option sélectionnée. (Voir pages 44\~46 pour le numéro de segment de la fonction pour chaque option)

Exemple)

4 Après avoir sélectionné la fonction des options, appuyez sur la touche K2 et maintenez-la enfoncée pendant 2 secondes. La valeur modifiée de l'option sera sauvegardée lorsque des segments entiers clignoteront et que le mode de suivi commencera.

ATTENTION

• L'option éditée ne sera pas sauvegardée si vous ne terminez pas le réglage de l'option comme expliqué dans les instructions ci-dessus.
  * Pendant que vous réglez l'option, vous pouvez appuyer sur la touche K1 et la maintenir enfoncée pour réinitialiser la valeur au réglage précédent.
  ※ Si vous voulez rétablir les réglages d'usine par défaut, appuyez sur la touche K4 et maintenez-la enfoncée pendant que vous êtes en mode de réglage des options.
• Si vous maintenez la touche K4 enfoncée, le réglage sera restauré aux valeurs par défaut de l'usine, mais cela ne signifie pas que le réglage restauré est sauvegardé. Appuyez sur la touche K2 et maintenez-la enfoncée. Lorsque les segments indiquent que le mode de suivi est en cours, le réglage est sauvegardé.

Élément en option	Unité de saisie	SEG1	SEG2	SEG3	SEG4	Fonction de l'option Remarques
Opération d'arrêt d'urgence lors d'un dysfonctionnement du compresseur	Individuel 0 0				0 0	Désactivé (réglage usine)	Une erreur E560 se produit lorsque tous les compresseurs sont en état de dysfonctionnement
					0	1	Définir le compresseur 1 en état de dysfonctionnement
					0	2	Définir le compresseur 2 en état de dysfonctionnement
Correction de la capacité de refroidissement	Principal 0 1				0 0 7	9
					0 1 5	7 (réglage usine)	Température d'évaporation ciblée [°C].(Si une valeur de température basse est réglée, la température de l'air rejeté par l'unité intérieure baisse)
					0 2		9-11
					0 3		10-12
					0 4		11-13
					0 5		12-14
					0 6		13-15
Correction de la capacité de chauffage	Principal 0 2				0 0		3.0 (réglage usine)
					0 1		2,5
					0 2		2,6
					0 3		2,7
					0 4		2,8
					0 5		2,9
					0 6		3,1
					0 7		3,2
					0 8		3,3
Taux de restriction actuel	Individuel 0 3				0 0		100% (réglage usine)
					0 1		95 %
					0 2		90 %
					0 3		85 %
					0 4		80 %
					0 5		75 %
					0 6		70 %
					0 7		65 %
					0 8		60 %
					0 9		55 %
					1 0		50 %
					1	1 Aucune restriction
Intervalle de collecte de l'huile	Principal 0 4				0 0		Réglage usine
					0 1	Raccourcir l'intervalle de 1/2
Température pour déclencher le dégivrage	Principal 0 5				0 0		Réglage usine
					0	1	Appliquer le réglage lorsque l'appareil est installé dans une zone humide telle que près d'une rivière ou d'un lac
Correction de la vitesse du ventilateur pour l'unité extérieure	Individuel 0 6				0 0		Réglage usine
					0 1	Augmenter la vitesse du ventilateur	Augmenter la vitesse du ventilateur de l'unité extérieure à la valeur maximale
Mode silencieux Principal 07					00 Désactivé (réglage usine)		Active le mode silencieux pour la nuit en mode refroidissement (celui-ci fonctionne automatiquement en fonction de la température.) Toutefois, si le module d'interface de contact externe (MIM-B14) est utilisé, l'entrée en mode silencieux est possible avec un signal de contact en mode refroidissement et chauffage.
					01 NIVEAU 1/ Auto
					02 NVEAU 2/ Auto
					03 NVEAU 3/ Auto
					04 NVEAU 1/ Contact externe
					05 NVEAU 2/ Contact externe
					06 NVEAU 3/ Contact externe
					07		NIVEAU 1
					08		NIVEAU 2
					09		NIVEAU 3
Réglage pour installation de grande hauteur	Principal 08				00 Désactivé (réglage usine)
					0	1	Niveau 1 de la différence de hauteur de type 1 (l'unité intérieure est plus basse que l'unité extérieure)
					0	2	Niveau 2 de la différence de hauteur de type 1 (l'unité intérieure est plus basse que l'unité extérieure)
					0	3	Type de différence de hauteur 2 (l'unité extérieure est inférieure à l'unité intérieure)
Réglage de la condition de longues tuyauteries	Principal 09				00 Désactivé (réglage usine)
					01		NIVEAU 1
					02		NIVEAU 2
Opération de contrôle de l'énergie	Principal 1	0			00		De base (réglage usine)
					01		Économie d'énergie
					02		Alimentation
Dégivrage par rotation (HR uniquement)	Principal 1	1			00 Désactivé (réglage usine)
					01		Activé
Élargir la plage de température de fonctionnement pour le refroidissement (HR uniquement)	Principal 1	2			00 Désactivé (réglage usine)
					01		Activé
Adresse du canal	Principal 1	3			A	U	Réglage automatique (réglage usine)
					0~15		Réglage manuel des canaux 0 à 15
Contrôle de la prévention de l'accumulation de neige	Principal 1	4			00		Activé (réglage usine)
					01		Désactivé
Option non utilisée	Principal	1	5		0	0	Option non utilisée
Option non utilisée	Principal	1	6		0	0	Option non utilisée

Définition du commutateur en option de l'unité extérieure et fonction Key

Élément en option	Unité de saisie	SEG1	SEG2	SEG3	SEG4	Fonction de l'option Remarques
Commande de la vitesse	Principal 17				0 0	Désactivé (réglage usine)	L'activation de ce réglage commande au climatiseur de refroidir/chauffer plus rapidement au démarrage initial. Cependant, cette fonction ne marche pas lorsque le réglage pour installation de grande hauteur ou le réglage de l'état de tuyauterie longue est activé.
					0 1	Activé
Limitation de la capacité maximale	Principal 18				0 0	Activé (réglage usine)	Limiter l'augmentation excessive de la capacité lors de l'utilisation d'unités intérieures de faible capacité
					0 1		Désactivé
Fuite de gaz vidange	Principal 19				0 0	Désactivé (réglage usine)	En cas de fuite de gaz, il faut la signaler lors de l'opération de vidange.
					0 1	Activé
Option non utilisée	Principal	2	0		0	0	Option non utilisée
Option de LA KIT	Principal	2 1			0 0	Désactivé (réglage usine)	Défini lorsque le LA KIT est installé.
					0 1	Activé
Opération d'urgence en cas d'erreur de communication de l'unité intérieure	Principal	2 2			0 0	Désactivé (réglage usine)	Lorsqu'il est réglé, le fonctionnement d'urgence est possible même si une erreur de communication se produit à l'intérieur.
					0	1	Conditions d'humidité élevée à l'intérieur (fonctionnement jusqu'à 12 heures)
					0	2	Faible taux d'humidité à l'intérieur (fonctionnement jusqu'à 24 heures)
Chauffage de base	Principal	2 3			0 0	Désactivé (réglage usine)	Défini lorsque le chauffage de base est installé.
					0 1	Activé
Fréquence porteuse de l'onduleur	Principal	2 4			0 0		Désactivé (par défaut)
					0 1		8 kHz
Contrôle de l'interfonctionnement du chauffage auxiliaire pour le cycle de chauffage (contrôle de la priorité de refroidissement)	Principal	2 5			0 0		Non appliqué
					0	1	Délai de commutation au chauffage (30 min)
					0	2	Délai de commutation au chauffage (15 min)
					0	3	Délai de commutation au chauffage (10 min)
					0	4	Délai de commutation au chauffage (5 min)
					0 5	Pas de délai de commutation
Commutation automatique	Principal	2 6			0 0		Non appliqué
					0 1		Appliqué
Opération de dégivrage d'urgence	Principal	2 7			0 0		Désactivé (par défaut)
					0 1		Activer
Réduction du diamètre de la conduite de liquide	Principal	2 8			0 0		Désactivé (par défaut)
					0 1		Activer
Mode d'affichage Option d'unité	Principal	2 9			0	0	Température : °C Pression : MPa
					0	1	Température : °F Pression : psi

※ Il y a un risque de fuite d'eau pendant le fonctionnement d'urgence en cas d'erreur de communication de l'unité intérieure. Soyez prudent lorsque vous l'utilisez.

Réglage du fonctionnement en mode Key (Touche) et vérification du mode d'affichage à l'aide du bouton-poussoir

Commande K1 Fonctionnement en mode KEY Afficher sur le segment
Appuyez et maintenez 1 fols	Essai automatique « K » « K » « VIDE » « VIDE »

K1 (nombre d'appuis) Fonctionnement en mode KEY Afficher sur le segment
1 fois	Remplissage de frigorigène en mode chauffage « K » « 1 » « VIDE » « VIDE »
2 fois Essai de fonctionnement en mode chauffage « K » « 2 » « NUL » « NUL »
3 fois	Pompage en mode chauffage (adresse de l'unité extérieure 1)	« K » « 3 » « VIDE » « 1 »
4 fois	Pompage en mode chauffage (adresse de l'unité extérieure 2)	« K » « 3 » « NUL » « 2 »
5 fois	Pompage en mode chauffage (adresse de l'unité extérieure 3)	« K » « 3 » « NUL » « 3 »
6 fois	Pompage en mode chauffage (adresse de l'unité extérieure 4)	« K » « 3 » « VIDE » « 4 »
7 fois	Aspiration (adresse de l'unité extérieure 1)	« K » « 4 » « VIDE » « 1 »
8 fois	Aspiration (adresse de l'unité extérieure 2)	« K » « 4 » « NUL » « 2 »
9 fois	Aspiration (adresse de l'unité extérieure 3)	« K » « 4 » « VIDE » « 3 »
10 fois	Aspiration (adresse de l'unité extérieure 4)	« K » « 4 » « NUL » « 4 »
11 fois	Aspiration (toutes les unités extérieures)	« K » « 4 » « VIDE » « A »
12 fois	Détection de panne d'onduleur (Compresseur#1)	« K » « 5 » « I » « 1 »
13 fois	Détection de panne d'onduleur (Compresseur#2)	« K » « 5 » « I » « 2 »
14 fois	Détection de panne d'onduleur (Ventilateur#1)	« K » « 5 » « F » « 1 »
15 fois	Détection de panne d'onduleur (Ventilateur#2)	« K » « 5 » « F » « 2 »
16 fois	Fin du fonctionnement en mode Key

AVERTISSEMENT

- Après avoir installé cet appareil, veillez à effectuer des tests d'étanchéité sur les raccords de la tuyauterie. Après avoir pompé le frigorigène pour inspecter ou déplacer l'unité extérieure, assurez-vous d'arrêter le compresseur, puis retirez les conduites raccordés.

- N'utilisez pas le compresseur tant qu'une vanne est ouverte en raison d'une fuite de frigorigène provenant d'une conduite ou d'une conduite non raccordé ou mal raccordé. Dans le cas contraire, de l'air peut pénétrer dans le compresseur et une pression trop élevée peut se développer à l'intérieur du circuit frigorifique, ce qui peut conduire à une explosion ou à un dysfonctionnement de l'appareil.

Définition du commutateur en option de l'unité extérieure et fonction Key

K2 (nombre d'appuis) Fonctionnement en mode KEY Afficher sur le segment
1 fois Remplissage de frigorigène en mode refroidissement « K » « 5 » « NUL » « NUL »
2 fois Essai de fonctionnement en mode refroidissement « K » « 6 » « NUL » « NUL »
3 fois Vider toutes les unités en mode refroidissement « K » « 7 » « NUL » « NUL »
4 fois	H/R : Contrôle du raccordement de la conduiteH/P : Réglage automatique du mode de fonctionnement(refroidissement/chauffage) pour l'opération d'essai	« K » « 8 » « NUL » « NUL »
5 fois Contrôle de la quantité de frigorigène		« K » « 9 » X X (L'affichage des deux derniers chiffres peut varier en fonction du progrès)
6 fois Mode de décharge de la tension du circuit intermédiaire « K » « A » « VIDE » « VIDE »
7 fois	Opération de dégivrage forcé	« K » « B » « VIDE » « VIDE »
8 fois	Collecte forcée de l'huile	« K » « C » « VIDE » « VIDE »
9 fois	Vérification du compresseur à onduleur1	« K » « D » « VIDE » « VIDE »
10 fois	Vérification du compresseur à onduleur 2	« K » « E » « VIDE » « VIDE »
11 fois	Contrôle du ventilateur1	« K » « F » « VIDE » « VIDE »
12 fois	Contrôle du ventilateur 2	« K » « G » « VIDE » « VIDE »
13 fois	H/R : Couplage auto de conduitesH/P : Inutilisé	« K » « H » X X (L'affichage des deux derniers chiffres peut varier en fonction du progrès)
14 fois	Mode de test Baseheater	« K » « I » « VIDE » « VIDE »
15 fois Inutilisé	« K » « J » « VIDE » « VIDE »
16 fois	Fin du fonctionnement en mode Key	-

※ Même lorsque l'alimentation de l'unité extérieure est coupée, il est dangereux de toucher le PCB de l'onduleur et celui du ventilateur car ces pièces demeurent chargées d'une haute tension CC.

※ Lorsque vous remplacez ou réparez le PCB, coupez l'alimentation et attendez que la tension CC résiduelle ait été évacuée. (Plus de 15 minutes sont nécessaires.)

※ En cas d'erreur, le « Mode de décharge de la tension du circuit intermédiaire » peut ne pas avoir été efficace. En particulier si les erreurs E464 et E364 se sont produites, l'élément de puissance peut être endommagé par le feu et par conséquent, n'utilisez pas le « Mode de décharge de la tension du circuit intermédiaire ».

※ En « mode d'évacuation de la tension de liaison CC », les tensions d'INV1 et d'INV2 s'affichent alternativement. Après la dissipation de la tension de liaison CC, « K », « A », « o », « k » est affiché.

※ Si « K », « A », « o », « k » est affiché ou si la tension ne chute pas pendant le « mode d'évacuation de la tension de liaison CC », coupez l'alimentation électrique et attendez 15 minutes que la tension se soit dissipée naturellement. En raison des caractéristiques du circuit imprimé de l'inverseur, le « mode d'évacuation de la tension de liaison CC » peut ne pas être pris en charge.

※ Lorsque vous appuyez 9 à 12 fois sur la touche K2 sans vérificateur d'onduleur, le code d'erreur peut s'afficher sur le segment même si l'unité extérieure est normale.

※ En cas d'erreur, ne pas se servir de la clé d'opération.

※ Si la MCU de première génération est installée, l'opération de couplage automatique des conduites ne peut pas être utilisée. Si la MCU de 2e génération est installée, le contrôle du raccordement des conduites ne peut pas être utilisé.

- MCU de 1ère génération : MCU-S*NEE*N, MCU-S2NEK1N - MCU de 2e génération : MCU-S*NEK2N, MCU-S4NEK3N, MCU-S1NEK1N, MCU-S8NEK1N, MCU-S12NEK1N

※ Opération de la clé K215 fois (fonction de chargement automatique du frigorigène) est une fonction non utilisée. Celle-ci peut être disponible avec l'option de KIT de charge automatique de frigorigène.

K3 (nombre d'appuis) Fonctionnement en mode KEY Afficher sur le segment
1 fois	Initialiser (réinitialiser) le paramètre Identique à l'état initial

K4 (nombre d'appuis) Fonctionnement en mode KEY		Afficher sur le segment
		SEG 1	SEG2, 3, 4
1 fois	Capacité du modèle de l'unité extérieure	1	AM160AXV*** → Arrêt, 1, 6
2 fois	Fréquence de commande du compresseur 1	2	120 Hz → 1, 2, 0
3 fois	Fréquence de commande du compresseur 2	3	120 Hz → 1, 2, 0
4 fois	Haute pression (MPa)	4	1.52 MPa → 1, 5, 2
5 fois	Basse pression (MPa)	5	0.43 MPa → 0, 4, 3
6 fois	Température de décharge (compresseur 1)	6	87°C → 0, 8, 7
7 fois	Température de décharge (compresseur 2)	7	87°C → 0, 8, 7
8 fois	Température IPM (compresseur 1)	8	87°C → 0, 8, 7
9 fois	Température IPM (compresseur 2)	9	87°C → 0, 8, 7
SEG 1 SEG2, 3, 4
10 fois	Valeur du capteur CT (compresseur 1) A 2 A → 0, 2, 0
11 fois Valeur du capteur CT (compresseur 2) B 2 A → 0, 2, 0
12 fois Température d'aspiration C -42 °C → -, 4, 2
13 fois Température COND OUT D -42 °C → -, 4, 2
14 fois	Température de la conduite de liquide E -42 °C → -, 4, 2
15 fois	Température TOP (compresseur1)	F	-42 °C → -, 4, 2
16 fois	Température TOP (compresseur 2)	G -42 °C → -, 4, 2
17 fois	Température extérieure	H	-42 °C → -, 4, 2
18 fois	Température d'entrée EVI	I	-42 °C → -, 4, 2
19 fois	Température de sortie EVI	J	-42 °C → -, 4, 2
20 fois	Étape EEV1 principale	K	2000 étapes → 2, 0, 0
21 fois	Étape EEV2 principale	L	2000 étapes → 2, 0, 0
22 fois	Étape EVI EEV	M	300 étapes → 3, 0, 0
23 fois	Étape HR EEV	N	300 étapes → 3, 0, 0
24 fois	Étape ventilateur (SSR ou BLDC)	O	13 étapes → 0, 1, 3
25 fois	Fréquence actuelle (compresseur1)	P	120 Hz → 1, 2, 0
26 fois	Fréquence actuelle (compresseur 2)	Q	120 Hz → 1, 2, 0
27 fois	Température d'aspiration 2	R	-42 °C → -, 4, 2
28 fois	Adresse de l'unité intérieure principale	S	Unité intérieure principale non sélectionnée → VIDE, N, D Si l'unité intérieure n° 1 est sélectionnée comme unité principale → 0, 0, 1
28 fois	Option non utilisée	T	Option non utilisée par ce modèle
29 fois	Option non utilisée	U	Option non utilisée par ce modèle
31 fois	Option non utilisée	V	Option non utilisée par ce modèle
32 fois	Fin du fonctionnement en mode Key

K4 (nombre d'appuis) Appuyez et maintenez la touche K4 pour saisir le réglage	Contenu affiché	Afficher sur le segment
		page1 page2
1 fois	Version principale	PRINCIPAL	Version (ex. 1412)
2 fois	Version Hub	HUB	Version (ex. 1412)
3 fois	Onduleur1 version	INV1	Version (ex. 1412)
4 fois	Onduleur 2 version	INV2	Version (ex. 1412)
5 fois	Ventilateur1 version	VENTILATEUR1	Version (ex. 1412)
6 fois	Ventilateur 2 version	VENTILATEUR2	Version (ex. 1412)
7 fois	EEP version	EEP	Version (ex. 1412)
8 fois	Adresse des unités attribuée automatiquement	AUTO	SEG1	SEG2	SEG3, 4
			Unité intérieure : « A »MCU : « C »	Unité intérieure : « 0 »MCU : « 1 »	Adresse (Ex : 07)
9 fois	Adresse des unités attribuée manuellement	MANU	SEG1	SEG2	SEG3, 4
			Unité intérieure : « A »	Unité intérieure : « 0 »	Adresse (Ex : 15)

※ I/U : Unité intérieure

Facultatif : Définition des adresses de la MCU et des conduites (HR uniquement)

Vous pouvez définir l'adresse MCU, les ports MCU à utiliser et l'adresse de chaque port MCU raccordé à chaque unité intérieure.

Ceci est pour la deuxième génération des MCU uniquement. (MCU-S*NEK2N, MCU-S4NEK3N, MCU-S1NEK1N, MCU-S8NEK1N, MCU-S12NEK1N)

Définition de l'adresse des MCU et des ports MCU à utiliser

Vous pouvez définir l'adresse de la MCU et les ports de la MCU sur le PBA de la MCU.

1 Réglez le commutateur d'adresse MCU à une valeur. Si deux ou plusieurs MCU sont installées, veillez à attribuer une valeur unique à chaque MCU. Pour l'adresse MCU, vous pouvez définir une valeur de 0 à 15.
* Lors du comptage des MCU, un MCU équivaut à une unité. Cependant, dans le cas du MCU-S12NEK1N et du MCU-S8NEK1N, même un MCU doit être comptabilisé comme deux MCU.
2 Pour chaque port MCU qui est connecté à une unité intérieure par une tuyauterie, mettez leur interrupteur DIP sur ON. Pour les autres ports MCU, mettez leurs interrupteurs DIP sur OFF. Vous trouverez l'adresse (A à F) d'un port MCU sur le raccord de la tuyauterie de l'unité intérieure.
3 Si deux ports MCU sont connectés à une unité intérieure par un joint en Y, réglez le commutateur DIP de l'option S/W correspondante aux paramètres indiqués dans le tableau suivant :

Option S/WInterrupteurDIP n°.	MARCHE(Connexion individuelle)	ARRÊT(Connexion partagée)
1 Chacun	des ports A et B Les deux ports A et B
2 Chacun	des ports C et D Les deux ports C et D
3 Chacun	des ports E et F Les deux ports E et F

- Vous ne pouvez pas établir une connexion partagée pour les deux ports B et C, et D et E simultanément.

4 Définissez l'adresse de chaque port MCU qui est connecté à une unité intérieure en suivant les procédures de Réglage manuel des adresses des conduites ou Réglage automatique des adresses des conduites. (Opération de couplage automatique)

ATTENTION

• Si les modèles suivants sont connectés, réglez les adresses des conduites manuellement en consultant la section Réglage manuel des adresses des conduites.
• ERV plus (AM****NKDE*), conduit OAP (AM****NEPE*), Hydro Unit (AM****NBDE*, AM****NBF**), AHU kit (MXD-K***AN, MCM-D***N)
• Si une MCU de 1ère génération (MCU-S*NEE*N, MCU-S2NEK1N) est installée, reportez-vous au manuel d'installation correspondant.

Définir manuellement les adresses des conduites

Vous pouvez utiliser la télécommande avec ou sans fil ou le S-NET Pro 2 pour régler les adresses des conduites pour chaque unité intérieure.

Réglage à l'aide de la télécommande avec ou sans fil (voir le manuel d'utilisation de la télécommande pour savoir comment utiliser les touches de la télécommande)

1 Mettez en marche l'unité intérieure et la télécommande.
2 Sélectionnez le « Mode de réglage des options » sur la télécommande.
3 Définissez l'adresse de chaque port MCU qui est connecté à une unité intérieure en vous référant au tableau suivant. (Vous pouvez également définir l'adresse de chaque unité intérieure.)

Option	SEG1	SEG2	SEG3	SEG4	SEG5	SEG6
Valeur	0	A : Mode de paramétrage de l'adresse	0 : L'adresse de l'unité intérieure ne sera pas définie.1 : L'adresse de l'unité intérieure sera définie.	0 à 9 :Adresse de l'unité intérieure en centaines	0 à 9 :Adresse de l'unité intérieure en dizaines	0 à 9 :Adresse de l'unité intérieure en unités
Option	SEG7	SEG8	SEG9	SEG10	SEG11	SEG12
Valeur	1	0	0 : L'adresse RMC ne sera pas définie.1 : L'adresse RMC sera définie.	0	0 à F : Canal de groupe RMC	0 à F :Adresse de groupe RMC
Option	SEG13	SEG14	SEG15	SEG16	SEG17	SEG18
Valeur	2	0	0 : L'adresse MCU ne sera pas définie.1 : L'adresse MCU sera définie.	0 à 1 :Adresse MCU en dizaines	0 à 9 :Adresse MCU en unités	A à F :Adresse du port MCU
Option	SEG19	SEG20	SEG21	SEG22	SEG23	SEG24
Valeur	3	0	0	0	0	0

Exemples> Si l'unité intérieure dont l'adresse n'est pas encore définie est connectée au port A de la MCU 1, définissez 0A0000-100000-20101A-300000.

Si l'adresse de l'unité intérieure est définie à 9, elle est connectée au port B de l'unité centrale de commande 2, définissez 0A1009-100000-20102B-300000.

Réglage à l'aide de S-NET Pro 2

- Définissez les adresses des conduites en utilisant Add-on > Change address sur S-NET Pro 2. (Pour en savoir davantage, consultez l'aide de S-NET Pro 2.)

Définition automatique des adresses des conduites (opération de couplage automatique des conduites)

Vous pouvez utiliser l'opération de Définition automatique de l'adresse de la conduite pour définir automatiquement l'adresse de chaque port MCU connecté à une unité intérieure.

Si un port MCU est mal défini ou si une conduite entre un MCU et une unité intérieure est mal connectée, cette unité intérieure est signalée.

Vérifier les éléments avant d'exécuter l'opération de couplage automatique des conduites

1 Assurez-vous que la vanne de service de l'unité extérieure est ouverte.
2 Assurez-vous que les câbles électriques et les câbles de communication des unités intérieures et extérieures sont correctement raccordés.
3 Mettez en marche les unités intérieures et extérieure 6 heures avant d'exécuter l'opération de Définition automatique de l'adresse de la conduite afin de réchauffer suffisamment les deux unités.
4 Avant de mettre l'appareil sous tension, vérifiez si les tensions et les phases sont correctes en utilisant un voltmètre et un testeur de phase. - Vérifiez les bornes R, S, T et N : assurez-vous que la tension entre les lignes (R-S, S-T, T-R) est de 380-415V et entre les phases de 200-240V (R-N, S-N, T-N).
5 Après la mise sous tension, réglez les appareils (unité intérieure, MCU, et autres) qui sont raccordés à l'unité extérieure, et définissez les options. Notez que, des erreurs de définition de port MCU (E216, 217, 218) peuvent se produire avant que les adresses de port MCU ne soient définies. Vous pouvez exécuter l'opération de Définition automatique de l'adresse de la conduite indépendamment des erreurs de définition du port MCU.
6 Si le conduit OAP (traitement de l'air extérieur) ou l'unité Hydro est connecté, réglez les adresses des conduites manuellement en vous référant à [Définir manuellement les adresses des conduites].
7 Vérifiez la température de fonctionnement pour l'opération de définition automatique de l'adresse de la conduite : Les adresses définies automatiquement peuvent être inexactes si cette opération est effectuée à une température supérieure à la plage de température de fonctionnement. Définissez les adresses des conduites manuellement en consultant la section Définir manuellement les adresses des conduites.
8 En raison d'un contrôle de la communication le fonctionnement de couplage automatique des conduites ne fonctionne pas dans les 3 minutes suivant la mise sous tension et la réinitialisation.

[Température de fonctionnement pour l'opération de couplage automatique des conduites]

- Veillez à fermer l'armoire frontale, avant de lancer l'opération de couplage automatique des conduites. Si cette opération est effectuée avec l'armoire frontale ouverte, il est possible que l'appareil soit endommagé et que les adresses des conduites ne soient pas correctement reconnues.

Suivez les étapes suivantes pour exécuter l'opération de couplage automatique des conduites :

1 Appuyez 13 fois sur la touche K2 du PBA principal de l'unité extérieure pour lancer l'opération de couplage automatique des conduites. (Affichage :

	Température extérieure < 24 °C	24 °C ≤ Température extérieure < 30 °C	30 °C ≤ Température extérieure
Température intérieure < 24 °C	Fonctionnement du chauffage principal	Fonctionnement du chauffage principal	Fonctionnement du refroidissement principal
Température intérieure ≥ 24 °C	Fonctionnement du chauffage principal	Fonctionnement du refroidissement principal	Fonctionnement du refroidissement principal

Chaque étape est indiquée sur l'écran de l'unité extérieure. (Selon le nombre d'unités intérieures raccordées, l'ensemble de l'opération dure normalement entre 25 et 55 minutes. Cependant, celle-ci peut être utilisée jusqu'à 2 heures pour protéger le compresseur.)

- Étape 1 (Démarrer) → Étape 2 à 8 (Configuration) →

Étape 9 (Vérifier F-H) Étape 10 (Confirmation )

2 Les données suivantes s'affichent sur l'écran de l'unité extérieure lorsque l'opération de couplage automatique des conduites est terminée.

Résultat	Affichage de l'unité extérieure	Description
Configuration terminé	Fin
Erreur de configuration	E191 ↔ données de l'unité intérieure (affichées en alternance)	Données de l'unité intérieure• SEG 1, 2 = adress de l'unité intérieure/ SEG 3, 4 = état d'erreur00 : Un port MCU n'est pas désactivé ou une conduite n'est pas connecté.01 : L'unité intérieure de refroidissement uniquement est connectée à la MCU.02 : Le paramètre partagé pour deux ports est incorrect.Exemple) lorsque le port MCU connecté à l'unité intérieure 12 est désactivé, E191 et 1200 s'affichent alternativement• Si deux ou plus unités intérieures présentent des erreurs de configuration, les données relatives à l'unité intérieure suivante s'affichent chaque fois que vous appuyez sur la touche K2.

ATTENTION

• Si les ports MCU à utiliser ne sont pas correctement définis, l'opération de couplage automatique des conduites peut s'arrêter en raison d'un contrôle de protection haute pression ou basse pression ou les données relatives à l'unité intérieure qui présente une erreur de réglage de port MCU peuvent être incorrectes. Assurez-vous que les ports MCU à utiliser sont correctement définis.
• Selon les températures intérieures et extérieures, l'opération de couplage automatique des conduites peut s'arrêter en raison du contrôle de la protection.
• Si une erreur se produit pendant l'opération de couplage automatique des conduites, vérifiez le code d'erreur et prenez des mesures.
• Si vous ne pouvez pas terminer l'opération de couplage automatique des conduites pour les raisons susmentionnées, réglez les adresses des conduites manuellement en consultant la section Définir manuellement les adresses des conduites.

Effectuer les contrôles ultimes et les essais de fonctionnement

1 Avant de mettre l'appareil sous tension, utilisez un mégohmmètre de 500 V DC pour mesurer la puissance (3 phases : R, S, T/1 phase : L, N) des bornes et la mise à la terre de l'unité extérieure.

La mesure doit dépasser 30 MΩ.

2 Avant de mettre sous tension, utilisez un voltmètre et un testeur de phase pour vérifier la tension et la phase.

- Bornier R, S, T, N : vérifiez la tension de 380-415 V entre les fils (R-S, S-T, T-R) et 220-240 V entre les phases (R-N, S-N, T-N) avant d'actionner le commutateur.

• Ne mesurez jamais le terminal de communication car le circuit de communication peut être endommagé.
• Vérifiez le court-circuit du terminal de communication à l'aide d'un testeur de circuit général.

3 Vérifiez que les unités intérieures R-410A sont connectées.
4 Lorsque la phase N n'est pas correctement raccordée à la phase R, S et T, un contrôle de protection contre les surtensions est en vigueur et coupe l'alimentation du PCB. Vérifiez la connexion du câble d'alimentation de la phase N si le PCB n'est pas alimentée.
5 Vérifiez les points suivants lorsque l'installation est terminée.

Travaux d'installation	Unité extérieure	Avez-vous examiné la surface extérieure et l'intérieur de l'unité extérieure?Existe-t-il une possibilité de court-circuit provoqué par le chauffage d'une unité extérieur?Les lieux sont-ils bien ventilés et disposent-ils d'un espace pour le service?L'unité extérieure est-elle fixée efficacement pour supporter les forces extérieures?
	Unité intérieure	Avez-vous examiné la surface extérieure et l'intérieur de l'unité intérieure?Y t-il suffisamment d'espace pour l'entretien?Avez-vous vérifié si l'unité intérieure a été correctement équilibrée et installée à l'horizontale?
Travaux de mise en place de la conduite de frigorigène		Avez-vous sélectionné les bonnes conduites?Les vannes du liquide et du gaz sont-elles ouvertes?Le nombre total d'unités intérieures connectés sont-elles dans la plage admissible?Les différences de longueur et hauteur entre les conduites de frigorigène sont-elles dans la plage admissible?Les raccords de branchement sont-ils correctement installés?Avez-vous vérifié le raccordement des conduites de liquide et de gaz?Avez-vous choisi le bon isolant pour les conduites et les avez-vous correctement isolés?La conduite ou la partie raccordée sont-elles correctement isolés?La quantité de frigorigène supplémentaire est-elle correctement pesée ? (Vous devez noter la quantité de frigorigène supplémentaire sur le papier d'enregistrement de service placé à l'intérieur de l'unité extérieure.)
Tuyauterie d'évacuation		Avez-vous vérifié si les conduites d'évacuation de l'unité intérieure et extérieure sont raccordées entre elles?Avez-vous terminé l'essai de vidange?La conduite d'évacuation est-elle correctement isolée?
Câblage électrique		Le câble d'alimentation et le câble de communication sont-ils fermement serrés sur le bornier dans la plage du couple de serrage nominal?Avez-vous vérifié l'éventuelle connexion croisée des câbles d'alimentation et de communication?Avez-vous effectué les travaux de mise à la terre 3 de l'unité extérieure?Êtes-vous sûr d'utiliser un câble à 2 âmes (et non un câble multi-conducteurs) pour le câble d'alimentation?La longueur du fil est-elle dans la limite autorisée?Le cheminement du câblage est-il correct?
Configuration de l'adresse		Avez-vous défini les adresses des unités intérieures et extérieures correctement?Avez-vous défini les adresses des unités intérieures et extérieures correctement ? (Lors de l'utilisation de plusieurs contrôleurs distants)
Option		S'il y a la possibilité que l'unité extérieure vibre, vérifiez si le cadre d'absorption des vibrations est correctement installé.
Modèle Poids net (kg) Taille nette (L×H×P mm)
AM080AXVGGH 194 930x1695x765
AM100AXVGGH 205 930x1695x765
AM120AXVGGH 205 930x1695x765
AM140AXVGGH 233 1295x1695x765
AM160AXVGGH 262 1295x1695x765
AM180AXVGGH 268 1295x1695x765
AM200AXVGGH 268 1295x1695x765
AM220AXVGGH 301 1295x1695x765
AM240AXVGGH 325 1295x1695x765
AM260AXVGGH 325 1295x1695x765
AM080AXVGGR 199 930x1695x765
AM100AXVGGR 211 930x1695x765
AM120AXVGGR 211 930x1695x765
AM140AXVGGR 237 1295x1695x765
AM160AXVGGR 268 1295x1695x765
AM180AXVGGR 274 1295x1695x765
AM200AXVGGR 274 1295x1695x765
AM220AXVGGR 309 1295x1695x765
AM240AXVGGR 332 1295x1695x765
AM260AXVGGR 332 1295x1695x765
AM080AXVAGH 175 930x1695x765
AM100AXVAGH 185 930x1695x765
AM120AXVAGH 205 930x1695x765
AM140AXVAGH 207 930x1695x765
AM160AXVAGH 242 1295x1695x765
AM180AXVAGH 242 1295x1695x765
AM200AXVAGH 268 1295x1695x765
AM220AXVAGH 301 1295x1695x765
AM240AXVAGH 325 1295x1695x765
AM260AXVAGH 325 1295x1695x765
AM100AXVDGH 185 930x1695x765
AM120AXVDGH 205 930x1695x765
AM140AXVDGH 207 930x1695x765
AM160AXVDGH 242 1295x1695x765
AM180AXVDGH 242 1295x1695x765
